第三章 电气安全知识
电气安全基础知识培训教材
电气安全基础知识培训教材第一章电气安全基础概述电气安全基础知识是电气工作中不可或缺的一部分。
本章主要介绍电气安全的重要性和目标，以及电气事故对人身安全和财产造成的威胁。
1.1 电气安全的重要性电气安全是保护人身安全和财产安全的重要措施。
电气事故可能导致火灾、电击、爆炸等严重后果，甚至威胁到人的生命安全。
1.2 电气安全的目标电气安全的目标是预防电气事故的发生，保护员工和设备的安全。
通过控制电气风险、提供有效的培训和使用合适的电气设备，可以降低电气事故的发生率。
第二章电气风险电气风险是电气安全的核心。
本章将介绍电气风险的种类、评估和控制方法。
2.1 电击风险电击是一种常见的电气事故，可能导致严重的伤害甚至致命。
电击风险的评估包括接触电压和电流的判断，以及人体电阻、通电时间等因素的考虑。
2.2 火灾风险电气设备和线路故障可能引发火灾。
对于电气设备的选择、安装和维护，以及电气线路的保护和监测，都是预防火灾风险的关键措施。
2.3 爆炸风险某些特殊环境下，例如有可燃气体或粉尘的场所，电气设备的故障可能引发爆炸事故。
对于这类场所，需要采取防爆电气设备和相应的安全措施。
第三章电气设备的安全要求电气设备的安全性对电气工作的安全至关重要。
本章将介绍电气设备的选择、安装和维护方面的基本要求。
3.1 选择合适的电气设备根据使用环境的特点和电气工作的要求，选择符合标准和规范的电气设备。
考虑电气设备的额定电压、额定电流、防护等级等因素。
3.2 安装电气设备电气设备的安装需要符合相关的安装规范和指南。
保证设备的可靠接地、正确连接和适当的防护措施。
3.3 维护电气设备定期检查和维护电气设备，确保设备的正常运行和安全性能。
及时更换老化的零部件，修复或更换故障设备。
第四章电气作业安全电气作业是电气工作中的重要环节，也是电气事故易发区域。
本章将介绍电气作业的安全注意事项和操作规程。
4.1 电气设备停电和解除停电在进行电气维修或检修时，必须先切断电源，并采取相应的安全措施确保设备的停电状态。
电气安全知识

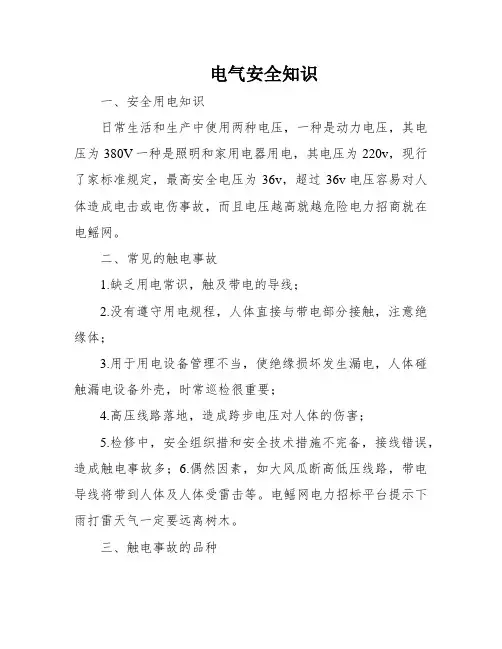

电气安全知识一、安全用电知识日常生活和生产中使用两种电压，一种是动力电压，其电压为380V一种是照明和家用电器用电，其电压为220v，现行了家标准规定，最高安全电压为36v，超过36v电压容易对人体造成电击或电伤事故，而且电压越高就越危险电力招商就在电鳐网。
二、常见的触电事故1.缺乏用电常识，触及带电的导线；2.没有遵守用电规程，人体直接与带电部分接触，注意绝缘体；3.用于用电设备管理不当，使绝缘损坏发生漏电，人体碰触漏电设备外壳，时常巡检很重要；4.高压线路落地，造成跨步电压对人体的伤害；5.检修中，安全组织措和安全技术措施不完备，接线错误，造成触电事故多；6.偶然因素，如大风瓜断高低压线路，带电导线将带到人体及人体受雷击等。
电鳐网电力招标平台提示下雨打雷天气一定要远离树木。
三、触电事故的品种电击：指电流经由过程人体而使内部器官受伤的现象，如形成肌肉抽筋，呼吸困难，心脏麻痹以至于死亡，这是最风险的触电事故。
人体电阻主要集中在皮肤上，与皮肤的状态有直接干系。
干燥、健康的皮肤电阻平均值是薄而潮湿皮肤的40倍。
严重程度从轻度烧伤直至死亡，取决于电流的品种和强度、触电部位的电阻、电流经由过程人体的路径和触电持续时间长短。
电伤：主要指对人体外部形成的损伤（包孕电弧烧伤，电烙印，融化的金属微粒渗透皮肤等损伤，严重时也能致命，温度可达8000度）对人体外部形成部分损伤，即由电流的热效应、化学效应、机械效应对人体外部组织或器官的损伤，如电灼伤、金属溅伤、电烙印。
四、触电事故的规律1.农村触电事故远远多于企业，农村的电力没有企业的那么规范，所以比较容易发生事故。
2.低压触电多于高压触电：据统计，低压触电死亡人数占全部触电死亡人数的70%-80%，主要是低压电网广，与人接触多。
3.单相触电事故多：特别是手持电动工具和移动性电具漏电引起漏电事故占漏电全部事故的60%以上。
4.“事故点”多发生在电气连接部位：如开关、插销、接头、控制器等带电部位，容易外漏。
电气安全知识
接触电压 电位分布
距离（m）
20m
13
第二部分 触电与急救
三、电流对人体危害的主要因素
电流对人体伤害的严重程度与通过人体电流的大小、 频率、持续时间、通过人体的路径及人体电阻的大小等 多种因素有关。 1、电流大小 通过人体的电流越大，人体的生理反应就越明显， 感应越强烈，引起心室颤动所需的时间越短，致命的危 险越大。
电气安全基本知识
苏州汉风科技发展有限公司
1
目
录
第一部分 安全用电知识 一、安全用电 二、安全用具 第二部分 触电与急救 一、触电的种类 二、人体触电的方式 三、电流对人体危害的主要因素 四、触电急救 第三部分 电气消防知识 一、电气火灾的主要原因 二、易燃易爆环境 三、电气火灾的防护措施 四、电气火灾的扑救
19
第二部分 触电与急救
4．电流路径 电流通过头部可使人昏迷；通过脊髓可能导致瘫痪； 通过心脏造成心跳停止，血液循环中断；通过呼吸系统 会造成窒息。因此，从左手到胸部是最危险的电流路径， 从手到手、从手到脚也是很危险的电流路径，从脚到脚 是危险性较小的电流路径。
电流通过人体的途径 一只手到另一只手 左手到脚 右手到脚 一只脚到另一只脚 流经心脏电流/总电流的比例（％） 3.3 6.4 3.7 0.4
N A B C
2）、中性点不接地 电流经过人体与其他两相的 对地阻抗Z而形成回路，通过 人体的电流Ir取决于电压、人 体电阻和导线对地绝缘阻抗。 如果导线对地绝缘较好，通过 人体的电流就会较小。
Ux
Ux
Ir Rr
Z
Rg
11
2、两相触电
3、跨步电压触电
Ir=U/Rr 当发生两相触电 时，如线电压为 380V，则流过人体 的电流高达268mA， 只要经过0.186s就 可能致人于死地。 （50mA.s) 但一般发生的几 率较小。
电气安全知识
电气危险因素与事故种类一、触电1、分为电击和电伤两种伤害形式。
2、电击电流值:感知电流(平均男1。
1ｍａ,女0。
7ｍa）,摆脱电流(平均男16ｍa，女１０。
5ma)，室颤电流（50mａ左右,与持续时间有关）。
人体阻抗：干燥时约为1００0~300０ω,潮湿时约为５00~80０ω．3、电击类型：根据电击时所触及的带电体是否为正常带电状态,分为直接接触电击和间接接触电击；按照人体触及带电体的方式,可分为单相电击、两相电击和跨步电压电击三种。
单相电击事故占全部触电事故的７0%以上。
4、电伤是电流的热效应、化学效应、机械效应等对人体所造成的伤害。
电伤包括电烧伤、电烙印、皮肤金属化、机械损伤、电光性眼炎等多种伤害。
电烧伤.是最为常见的电伤。
大部分触电事故都含有电烧伤成分.电烧伤可分为电流灼伤和电弧烧伤。
二、电气火灾与爆炸1、电气火灾爆炸是由电气引燃源引起的火灾和爆炸。
电气装置在运行中产生的危险温度、电火花和电弧是电气引燃源主要形式．（1）危险温度:短路、过载、漏电、接触不良、铁心过热、散热不良、机械故障、电压异常、电热器具和照明器具、电磁辐射能量。
（2)电火花和电弧:电火花是电极间的击穿放电,电弧是大量电火花汇集而成的.分为工作电火花及电弧、事故电火花及电弧。
２、电气装置及电气线路发生爆燃包括油浸式变压器火灾爆炸、电动机着火、电缆火灾爆炸。
三、雷电危害１、雷电的种类、危害形式和事故后果(1)雷电的种类:直击雷（直击雷的每次放电过程包括先导放电、主放电、余光三个阶段)、闪电感应（包括闪电静电感应和闪电电磁感应)、球雷。
(2)雷电的危害形式具有雷电流幅值大、雷电流陡度大、冲击性强、冲击过电压高的特点;具有电性质、热性质和机械性质等3方面的破坏作用。
（３)雷电危害的事故后果:火灾和爆炸、触电、设备和设施毁坏、大规模停电。
2、雷电参数:雷暴日、雷电流幅值、雷电流陡度、雷电冲击过电压.四、静电危害1、静电的危害形式和事故后果造成爆炸和火灾事故、可能引发二次事故、对生产产生妨碍。
电气安全知识培训课件
二 、防止触电的安全技术
一、安全电压
两导体之间或一导体与地之间不超过交流有效值50V。 1、安全电压等级：42V、36V、24V、12V、6V； 2、安全电压的选用 （1）下列场所电压不超过36V： A、危险场所安装高在2.5m以下的灯具； B、一般场所的移动或局部照明和手提行灯； C、机床上的局部照明。 （2）下列场所电压不超过12V： A、危险场所中不便于工作的狭窄地点； B、工作人员接触着接地的大块金属面或金属构加上； C、特别潮湿场所。 （3）水下作业及医疗器械采用6V
（四）电气线路的安全技术
电气线路包括高、低压架空线路、电缆线路、室内低压配线、
二次回路等。
（五）电气设备及线路的保护
电气设备及线路发生短路、接地、过载、断相及电网消失或过低时， 会对设备和线路造成破坏，危及人身安全，引起火灾和爆炸。 为此应采取技术保护措施，过电流保护、接地保护、断相保护、欠压 保护、失压保护等。
（2）喷灯或气焊的火焰与带电体的最小距离
①10kV及以下者为1.5 m； ②10kV以上者为3m。
三、屏护
常用的屏护方法：1、遮栏；2、栅栏；3、围墙；4、保 护网。 屏护要求： 1、符合安全距离要求； 2、配置有明显的标志； 3、符合防火、防风的要求； 4、有足够的机械强度和稳定性。
四、安全标志
（3）指令标志 指路标志的含义是强志人们必须做出某种动作或采用措施的图 形标志。几何图形是圆形，以蓝底白线条的圆形图案加文字说 明。作为现场常见的两种警告标志：“必须系安全带”，“必 须带安全帽”。
（4）提示标志 提示标志的含义是向人们提供某种信息（如标明安全设施或 场所等）的图形标志。图形以长方形、绿底（防火为红底） 白色条加文字说明。作为现场常见的两种警告标志：“紧急 出口”，“避险处”。
电气与消防安全知识
电气与消防安全知识电气与消防安全知识第一章：电气安全知识1、电气事故的类型和危害电气事故主要包括触电事故、电火灾事故和爆炸事故。
触电事故是因为人体接触带电部件或者带电设备导致电流通过身体而引起的，严重时甚至会导致死亡；电火灾事故是因为电气设备或线路发生过载、短路、接地故障等导致产生大量的热量而引发火灾；爆炸事故是因为电气设备内发生瞬间电弧放电，导致气体或者燃料爆炸，造成严重的人员伤亡和财产损失。
2、电气安全的基本原则电气安全的基本原则是预防为主、综合治理、减灾为主。
预防为主，即在电气工程设计、施工、维护和使用中，从源头上采取安全预防措施，避免电气事故的发生；综合治理，指在日常工作中对电气设备进行定期维护、检修，及时发现和排除安全隐患；减灾为主，即在电气事故发生时，要迅速采取措施减少人员伤亡和财产损失。
3、电气安全的法律法规我国电气安全相关的法律法规主要有《中华人民共和国电器产品安全法》、《中华人民共和国劳动法》、《中华人民共和国消防法》等。
这些法律法规规定了电气设备的安全要求、使用和管理要求，对于保障电气安全起到了重要的作用。
4、电气设备的选择与安装电气设备的选择和安装是保证电气安全的重要环节。
在选择电气设备时，要根据实际需要和使用环境，选择符合国家标准和技术规范要求的产品，并且要去正规厂家购买。
在安装电气设备时，要严格按照施工图纸和相关规范要求进行，确保电气设备的可靠性和安全性。
5、电气设备的维护与检修定期维护和检修电气设备是保障电气安全的重要措施。
维护和检修的内容包括清洁检查、紧固连接、测量与校验、润滑维护、设备检测等。
通过定期维护和检修，可以及时发现和排除设备的隐患，确保设备的正常运行。
6、电气事故的应急处理在电气事故发生时，要及时采取应急处理措施，避免事故蔓延和扩大。
应急处理的步骤包括紧急切断电源、报警通知、组织人员疏散等。
同时要及时通知消防部门和相关部门，协助进行事故处理和调查。
第二章：消防安全知识1、火灾的危害和防范火灾主要对人身和财产造成危害。
电气安全知识
电气安全(一)1．什么是感知电流？答：在一定概率下，通过人体引起人的任何感觉的最小电流称为感知电流。
人对电流最初的感觉是轻微麻感和微弱针刺感。
大量试验资料表明，对于不同的人，感知电流是不相同的。
感知电流与个体生理特征、人体与电极的接触面积等因素有关。
并与时间因素无关。
感知电流一般不会对人体造成伤害，但当电流增大时感觉增强，反应变大，可能导致坠落等二次事故。
由于感知电流为1mA左右，可以建议小型携带式电气设备的最大泄漏电流为0.5mA，重型移动式电气设备的最大泄漏电流为0.75mA。
2．什么是摆脱电流？答：通过人体的电流超过感知电流时，肌肉收缩增加，刺痛感觉增强，感觉部位扩展，至电流增大到一定程度，触电者将因肌肉收缩、产生痉挛而紧抓带电体，不能自行摆脱电极。
人触电后能自行摆脱电极的最大电流称为摆脱电流。
对于不同的人，摆脱电流值也不相同。
摆脱电流值与个体生理特征、电极形状、电极尺寸等因素有关。
摆脱电流是人体可以忍受而一般不致造成不良后果的电流，电流超过摆脱电流以后，触电者会感到异常痛苦、恐慌和难以忍受；如时间过长、则可能造成昏迷、窒息、甚至死亡。
当触电电流略大于摆脱电流，触电者中枢神经麻痹及呼吸停止时，立即切断电源，即可恢复呼吸并无不良影响。
摆脱电源的能力是随着触电时间的延长而减弱的。
这就是，一旦触电者不能摆脱电源时，后果将是十分严重的。
3．什么是最小致命电流？答；在较短时间内危及生命的电流称为致命电流。
电台致死原因是比较复杂的。
通过人体数十毫安以上的工频交流电流，既可能引起心室颤动或心脏停止跳动，也可能导致呼吸中止。
但是，由于心室颤动的出现比呼吸中止早得多，因此，引起心室颤动是主要的。
如果通过人体的电流只有20——25mA，一般不能直接引起心室颤动或心脏停止跳动。
但如果时间较长，仍可导致心脏停止跳动。
这时，心室颤动或心脏停止跳动主要是由呼吸中止导致肌体缺氧引起的。
但当通过人体的电流不超过数百毫安的情况下，电击致命的主要原因是电流引起心室颤动造成的。
电气培训课件
跳转到第一页
第一节 基本概念
三相异步电机的起动电流 三相异步电机起动时，起动电流可能达到额定电流 的4~7倍，某些笼形转子的异步电动机甚至达到 8~12倍（电流太大，绕组发热就会严重）。 起动电流的电动力可能使电机绕组变形，造成短路 而烧坏，大的起动电流会使绕组发热量骤增，绕组 的温度也大为提高，影响绝缘材料的使用寿命，大 的起动电流还会使线路电压降增大，影响其它用电
跳转到第一页
万用表测直流时
直流电 流测量； 注意： 电流的 测量时 将表串 入被测 电路； 表笔用 法：红 表笔根 据估计 电流大 小插入
标有 “A” 或“mA” 的孔中。
跳转到第一页
交直流电压的测量
根据需要将量程开关拨至 DCV（直流）或ACV（交流 ）的合适量程，红表笔插入 V／Ω孔，黑表笔插入COM 孔，并将表笔与被测线路并 联，读数即显示
第一章
目录
供电基础知识
第二章 供电设备知识
第三章 电气安全知识
第四章 安全规程电气部分解读
跳转到第一页
供电基础知识 第一节 电气相关基本概念 第二节 供电系统概念 第三节 电工仪表的使用
跳转到第一页
第一节 基本概念
跳转到第一页
第一节 基本概念
电能是工业生产的主要能源和动力,电能 即易于由其它形式的能量转换而来,又易 于转换为其它形式的能量以供应用,它的 输送及分配既简单经济,又便于控制,调节 和测量,有利于实现生产过程自动化.
23
跳转到第一页
第二节 供电系统
一级负荷
1）定义：凡因突然中断供电可能造成人身伤亡或重 大设备损坏、造成重大经济损失或在政治 上产生不 良影响的负荷。 2）举例：主排水泵、立井提升机、球磨机等。 3）供电要求：两个独立电源供电。
电气用电安全知识
公众号：安环健资料库整理出品
四、触电急救
（a）触电者平卧姿势 （b）急救者吹气方法 （c）触电者呼气姿态 口对口人工呼吸法
公众号：安环健资料库整理出品
四、触电急救
（a）急救者跪跨位置 （b）急救者压胸的手掌位置 （c）挤压方法示意 （d）突然放松示意
胸外心脏挤压法
公众号：安环健资料库整理出品
四、触电急救
公众号：安环健资料库整理出品
一、电气安全知识
触电事故：由电流形式的电能造成的事故。
触
电击（内伤) （大部分触电死亡事故都是电击造成的。通常说的触电事故基本上是指电击而言的）
电 事
单线电击 两线电击 跨步电压电击
故
类 型
电伤（外伤)
电灼伤 皮肤金属化 电烙印 机械损伤 电光眼
公众号：安环健资料库整理出品
带上绝缘手套，穿上绝缘靴，用相应 电压等级的绝缘工具拉开开关。
抛掷裸金属线使线路短路接地，迫使保护装置 动作，断开电源。抛掷金属线前，应注意先将 金属线一端可靠接地，然后抛掷另一端；被抛 掷的一端切不可触及触电者和其他人。
公众号：安环健资料库整理出品
四、触电急救
对症救护
触电急救的方法 人工呼吸法 胸外心脏挤压法
1
电热器具和照 明灯具引燃源
2
短路、过负载、接触不良、 铁心过热、散热不良、漏电、 机械故障、电压太高或太低。
电火花和电弧
3
公众号：安环健资料库整理出品
二、电气防火防爆
气体、蒸气爆炸危险环境
根据爆炸性气体混合物出现的频繁程度和持续时间，将此类危险环境分为0 区、1区和2区。
0区：指正常运行时连续出现 或长时间出现或短时间频繁出 现爆炸性气体、蒸气或薄雾的 区域。
电气安全常识
⑤通风防尘
• 在各类电焊作业中,焊接烟尘 是一个严 重的问题。烟尘中 含有大量有害物质,因此，在 作业时应加强通风。在室内 或密闭处所施焊时.应使用局 部抽风装置，抽风罩要尽可 能接近作业点。焊接前,要清 除焊点周围的涂料、塑料和 污物，以减少烟尘。
三、电气安全常识
• (1)不得私拉乱拉电线，不得私用电炉。 • (2)不得越负荷用电.不得随意加大培断器的烧体规格或以钢经成铁
③电焊作业环境
• 雷雨时，禁止露天作业;禁止 在带压力的容器和管道上施 焊。在危险环境中作业，如 在油槽、气柜、锅炉、管道 等金属构件和狭小场所作业 时，要使用安全电压，并用 橡胶垫绝缘,同时设专人监护。 焊接容器时，要防止残留气 体或液化气而导致爆炸事故。
④防弧光辐射
• 电焊工应按规定穿戴防护服、 手套、鞋盖及面罩。在焊接 固定处所设置防护屏。电焊 工的防护用品还应能防止烧 伤和射线伤害。
• (7)不得攀登电线杆和变配电装置的构架。
• (8)移动电器的插座一般应采用带保护接地(PE)的插座。
• (9)所有可触及的设备外露可导电部分必须接地，或接中性线(PEN 线)或保护线( PE线)。
• (10)当电线断落在地上时,不可走近，不能用手去捡。对落地的高 压线，禁止人员进入距离落地点8~ 10m的范围;如果此时已有人在 8~ 10m内,不要跨接地故障，应划定禁止通行区,派人看守.并及 时通知电工或供电部门]前往处理。
• ①电击 • 电击是电流直接作用于人体所 造成的人体内部组织在生理上 的反应和病变伤害。 • ②电伤 • 电伤是电流的热效应、化学效 应、机械效应等效应对人体造 成的伤害。
（2）电流对人体的危害
• ①通过人体的电流大小。 • 通过人体的电流越大，人 体的生理反应就越强烈， 病理状态就越严重,对人体 的伤害就越大。
2023年生产设备电气安全常识
2023年生产设备电气安全常识第一章：电气安全介绍1.1 电气安全的定义和重要性电气安全是指在生产设备使用过程中，保障员工的人身安全和设备的正常运行的一系列安全措施。
电气安全的重要性在于减少电气事故的发生，保护人员的生命和财产安全，提高工作效率和生产效益。
1.2 电气安全的法规要求根据相关法规和标准，企业必须遵守以下电气安全要求：- 电气设备必须符合国家标准和电气安全规范；- 安装和维修电气设备必须由专业人员进行；- 电气设备必须定期巡检和维护；- 在使用电气设备时，必须严格遵守操作规程和安全操作流程；- 使用电气设备的员工必须接受电气安全培训。
1.3 电气安全的风险和事故未遵守电气安全规范可能会导致以下风险和事故的发生：- 电器触电：由于设备漏电或操作不当导致的电击伤害；- 烧伤事故：由于设备过载或短路引发的火灾和烧伤事故；- 电器爆炸：由于设备故障或不合格产品引发的电器爆炸事故；- 设备损坏和停工：由于电气故障导致的设备损坏和生产停工。
第二章：电气设备的安装和维护2.1 电气设备的选择和采购在选择和采购电气设备时，企业应该考虑以下因素：- 设备由正规厂家生产并符合国家标准；- 设备的品质和性能良好，并经过严格的测试和检验；- 设备能够满足生产需求，并具有合适的功率和容量；- 设备的维修和更换零部件方便，并有有效的售后服务。
2.2 电气设备的安装和调试电气设备的安装和调试必须由专业人员进行。
在安装和调试过程中，应注意以下事项：- 根据设备的使用环境和负荷要求进行布置和接线；- 使用合适的电缆和线路进行连接，并确保接头牢固可靠；- 进行设备的接地和漏电保护，并检查保护装置的可靠性；- 进行设备的电气连接和电气设备的调试，确保设备的正常运行。
2.3 电气设备的巡检和维护为了确保电气设备的安全和可靠运行，必须定期进行巡检和维护。
巡检和维护的内容包括：- 检查电气设备的机械和电气部件是否完好；- 清洁和润滑电气设备的关键部件；- 检查电气设备的散热和通风情况；- 定期校准和检验电气设备的保护装置。
电气安全知识
电气安全知识电气安全知识：关键保障家庭与工作场所的安全引言：在现代社会，电气设备已经成为生活和工作中不可或缺的一部分。
然而，电气设备的不正确使用和缺乏必要的安全意识可能导致电气事故的发生，给人们的生活和财产安全带来巨大风险。
因此，掌握一些基本的电气安全知识是非常重要的。
本文将对以下几个方面进行详细的分析和解释。
一、电气设备的正确安装电气设备的正确安装是保证电气安全的重要环节。
在安装电气设备时，首先需要确保安装环境的平稳和干燥，以避免设备受潮和发生短路。
此外，一定要确保电气设备的接地可靠，因为好的接地可以有效地减少漏电和防止电气设备的过载。
安装电气设备还需要有合适的保险丝或断路器来保护设备，及时切断电源以防止电路过载和短路。
二、电气线路的规划与选材在进行电气线路的规划时，应根据实际的负荷需求和用电情况来选择合适的导线材料，以确保电流能够正常传输。
此外，电气线路的规划还应遵循一定的安全距离原则，避免电线之间的相互干扰和接触。
在选用导线材料时，要根据实际需求合理选择导线的规格和材质，并确保线路的绝缘性能良好，以防止漏电和触电的风险。
三、电器用具的安全使用在日常生活和工作中，我们离不开各种电器用具。
然而，不正确的使用电器用具可能会引发许多电气安全问题。
首先，必须确保使用的电器用具符合安全标准并取得合格认证。
其次，要保证正常使用电器用具的插座和电源线，不允许使用破损的电源线和松动的插头。
另外，要正确操作电器用具的开关和控制面板，避免因误操作而引发电击和火灾事故。
结论：电气安全知识是我们生活和工作中必须具备的重要技能。
正确安装电气设备、合理规划电气线路和安全使用电器用具可以帮助我们避免电气事故的发生，确保家庭和工作场所的安全。
通过加强对电气安全知识的学习和宣传，我们可以提高对电气安全的意识，建立起全社会共同维护安全的意识和责任感。
最终，我们将享受到一个安全、舒适和便利的电气环境。
电气安全生产知识(电工必备)
电气安全生产知识(电工必备)电气安全生产知识(电工必备)一、前言电气安全生产是电工工作中最基本也是最重要的部分。
对于电工来说，了解和掌握相关的安全知识是必不可少的。
本文将从电气安全生产的基本原则、电气事故的原因与分类、常见的电气安全隐患以及相关的安全措施等方面进行详细阐述，以增强电工的安全意识和提高工作安全水平。
二、电气安全生产的基本原则1. 安全第一原则安全第一是电气安全生产的核心原则，即无论在任何情况下，安全应始终放在首位。
电工在工作过程中必须时刻关注安全，确保自身和他人的安全。
2. 预防为主原则预防为主是指在电气工作中要采取主动预防措施，消除安全隐患，防范事故的发生。
3. 综合治理原则电气安全生产需要综合多种手段进行治理，包括技术手段、管理手段和法制手段等。
只有综合运用各种手段，才能更好地保障电气安全。
三、电气事故的原因与分类1. 电气事故的原因电气事故的发生原因主要包括以下几个方面：(1) 设备老化或损坏：电气设备经过一段时间的使用，可能会发生老化或损坏，导致电气设备故障，进而引发事故。
(2) 人为操作不当：电气设备的操作需要专业的电工进行，如果操作不当、忽视安全规程，可能会造成电气事故。
(3) 设备选型不当：电气设备的选型需要严格按照实际需求进行，如果选型不当，可能会导致设备超负荷运行，增加事故风险。
(4) 外部环境因素：如雷击、湿气、腐蚀等外部环境因素也会导致电气事故的发生。
2. 电气事故的分类根据电气事故的性质和后果，可以将电气事故分为以下几类：(1) 触电事故：即因触及带电体而引发的事故，通常由于操作不当、设备老化等原因造成。
(2) 短路事故：即电流在设备或电路中出现异常、过高而引发的事故，可能会导致设备烧毁、火灾等后果。
(3) 过电压事故：即电压突然超过额定值而引发的事故，常见于雷击或电网故障等情况下。
(4) 火灾事故：由于电气设备故障、电线松动等原因引发的火灾事故，后果严重，给人身财产带来巨大损失。
电气安全知识培训课件1
遮
拦
遮拦分为栅遮拦、绝缘挡板和绝缘罩三种。 遮拦用干燥的绝缘材料制成，不能用金属材料制作。
遮拦高度不得低于1.7米，下部边缘离地不应超过10cm。
安全牌
(1)禁止类安全牌：禁止开动、禁止通行、禁 止烟火。 (2)警告类安全牌：当心电击、注意头上吊装、 注意下落物、注意安全。 (3)指令类安全牌：必须戴安全帽、必须戴防 护手套、必须戴防护目镜。
（1）室内配线必须采用绝缘导线，距地高度不得小于2.5米。 错误说法：裸导线室内敷设高度必须在3.5 米以上，低于 3.5米不许架设 。 （2）进户线过墙应穿管保护，距地高度不得小于2.5米。
（3）进户线的室外端应采用绝缘子固定。 （4）室内配线，铝线截面应不小于2.5mm2处，铜线截面应 不小于1.5mm2处。 （5）潮湿场所或埋地非电缆配线必须穿管敷设，管口应密封； 采用金属管敷设时必须做保护接零。 （6）钢索配线的吊架间距不宜大于12米。
低压验电器的注意事项：
1）手一定要触及验电器的金属夹或中心螺钉。 2）先在有电的设备或线路上试验，确证验电 器良好再进行验电。 3）观察氖灯是否发亮时应避光仔细观察。 4）低压验电器要定期试验，试验周期6个月。
高压验电器
高压验电器使用注意事项：
高压验电器是检测6～35kV网络中的配电设备、 架空线路及电缆等是否带电的专用工具。使用高 压验电器必须注意： ①使用前应将验电器在确有电源处试测，证明验 电器确实良好，方可使用。 ②验电器绝缘手柄较短，使用时应特别注意手握 部位不得超过隔离环。 ③使用时，应逐渐靠近被测物体，直到氖灯亮； 只有氖灯不亮时，才可与被侧物体直接接触。 ④室外使用验电器，必须在气候条件良好的情况 下。在雪、雨、雾及湿度较大的情况下，不宜使 用。
电气安全知识
电气安全知识一、定义：—电击：电流对人体内部组织造成的伤害，是最危险的触电伤害。
绝大多数触电死亡事故都由电击造成的。
—电伤：是指触电后人体外表的局部创伤，有灼伤、电烙印和皮肤金属化三种。
—对地电压：当电气设备发生接地短路时，故障电流通过接地点，向大地作半球形流散。
—接触电压：人体接触不同电位的两点时所承受的电位差。
—跨步电压：人体两脚接触不同电位的两点时所承受的电位差。
—直接电击：指人体直接触及正常运行的带电体所发生的电击。
—间接电击：指电气设备发生事故，人体触及意外带电体所发生的电击。
二、触电事故——分析原因：—缺乏电气安全知识，带电位高压隔离开关等。
—违反操作规程。
—设备不合格，高压架空线架设高度离房屋建筑距离不符合安全距离等。
—维修不善。
低压触电事故按月份统计表由表可知：六至九月份触电事故较多，这4个月内，触电死亡1046人，占全年触电死亡事故人数的75%；一季度和四季度触电事故较少，这两个季度触电死亡仅167人，只占全年触电死亡人数的12%。
所以，电气安全检查工作应当安排在事故发生率高的月份之高，最好安排在春季，通过检查，消除不安全因素。
——触电事故的规律：—季节性明显：二、三季度事故较多，六至九月份最集中，主要原因是夏季天气潮湿，多雨，降低了电气设备的绝缘性能；人体多汗，电阻降低，易导电；天气炎热等。
—低压触电多于高压触电：低压电网广，与人接触机会多，设备简陋，管理不严，思想麻痹大意等。
—中青年人触电事故多：接触电气设备机会多，另一方面多数操作不谨慎，经验不足，安全知识比较欠缺等。
—单相触电多：占触电事故的70%以上。
—事故点多发生在电气联结部位：比如分支线、接户线、地爬线、接线端、压接头、焊接头、电线接头、电缆头、灯头、插头、插座、控制器、开闭器、接触器、熔断器。
——防止措施：通常采用绝缘、屏护遮栏、保证安全距离的措施。
为了防止触及意外带电的导电体，可以采取保护接零、保护接地、等化对地电压分布、自动切断等措施。
电气安全知识
第一章触电危害与救护随着社会的不断进步,电能已经成为人们生产生活中最基本和不可替代的能源。
"电"日益影响着工业的自动化和社会的现代。
然而,当电能失去控制时,就会引发各类电气事故,其中对人体的伤害即触电事故是各类电气事故中最常见的事故。
本章主要介绍触电事故类型和方式、电流对人体的作用、触电事故规律、触电急救等基本内容。
第一节触电事故种类和方式众所周知,触电事故是由电流形式的能量造成的事故?其构成方式和伤害方式有很多不同之处,总体上可划分为两类触电事故、三种触电方式。
一、触电事故种类按照触电事故的构戒方式,触电事故可分为电击和电伤。
1.电击电击是电流对人体内部组织的伤害,是最危险的一种伤害,绝大多数(大约85%以上〉的触电死亡事故都是由电击造成的。
电击的主要特征有：(1)伤害人体内部。
(2)在人体的外表没有显著的痕迹。
(3)致命电流较小。
按照发生电击时电气设备的状态,电击可分为直接接触电击和间接接触电击：(1)直接接触电击：直接接触电击是触及设备和线路正常运行时的带电体发生的电击(如误触接线端子发生的电击),也称为正常状态下的电击。
(2)间接接触电击:间接接触电击是触及正常状态下不带电,而当设备或线路故障时意外带电的导体发生的电击(如触及漏电设备的外壳发生的电击),也称为故障状态下的电击。
2.电伤电伤是由电流的热效应、化学效应、机械效应等效应对人造成的伤害。
触电伤亡事故中,纯电伤性质的及带有电伤性质的约占75%(电烧伤约占40%)。
尽管大约85%以上的触电死亡事故是电击造成的,但其中大约70%的含有电伤成分。
对专业电工自身的安全而言,预防电伤具有更加重要的意义。
(1)电烧伤是电流的热效应造成的伤害,分为电流灼伤和电弧烧伤。
电流灼伤是人体与带电体接触,电流通过人体由电能转换成热能造成的伤害。
电流灼伤一般发生在低压设备或低压线路上。
电弧烧伤是由弧光放电造成的伤害,分为直接电弧烧伤和间接电弧烧伤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂常用电光源类型的选择
4、照明灯具的聚光装置必须安全合格，不得使用易燃物或金属片代 替。 5、密封式灯具内或灯泡容量150W以上时，均不得使用胶木灯口。 6、安全电压必须用双圈或安全隔离变压器取得，严禁使用自耦（单 圈）变压器。安全电压额定值的等级为42、36、24、12、6伏。 7、手灯，机床，工作台局部照明灯具安全电压不得超过36伏，金属 容器内或特别潮湿地点安全电压不得超过12伏。 8、固定在移动结构上的局部照明装置所用的导线，应有防磨损，抗 受拉的保护措施。便携式降压器一次线长度不得超过2米，应采用橡 胶扩大绝缘软线。
关系
③当电流的频率超过 20КНz时，对人体的危
害作用明显地减小
②直流电流对人体的影 响较小
①工频电流对人体的伤 害程度大
触电事故与电流持续时间的关系
3.★★★ 触电事故与电流持续时
间的关系
电流持续时间越长，对 人体的伤害越严重，触
电后果越可怕。
通过人体电流的时间以 毫秒计量,人体通电的时 间越短，伤害越轻。
三、装设接地线
四、悬挂标示牌
❖如果线路上有人工作，应在线路开关和刀闸操作把手上悬
挂“禁止合闸，线路有人工作！”的标示牌
❖在室内高压设备上工作，应在工作地点两旁间隔和对面间
隔的遮拦上及禁止通行的过道上悬挂“止步，高压危险！” 的标示牌。
❖在室外高压设备上工作，应在工作地点四周用绳子做好围
栏，围栏上悬挂适当数量的“止步，高压危险”的标示牌。
电气照明部分
一、工厂常用电光源的类型、特性 电光源按其发光原理分，有热辐射光源和气体放电光源两大 类。 1、热辐射光源 热辐射光源是利用物体加热时辐射发光的原理制成的光源， 如白炽灯、卤钨灯等。 1）白炽灯的结构简单，价格低廉，使用方便，而且显色性好 ，但是它的发光效率较低，使用寿命较短，且耐震性较差。
保证安全的技术措施
一、停电 工作地点必须停电的设备如下：
❖待检修的设备 ❖与工作人员进行工作中正常活动范围的距离小于规定距离
的设备
❖在44kV以下的无安全遮拦的设备上进行工作时，距离小于
规定的设备
❖带电部分在工作人员后面或两侧无可靠安全措施的设备
保证安全的技术措施
二、验电
❖必须用电压等级合适且合格的验电器 ❖高压验电必须戴绝缘手套
目录 Contents
01
电气安全 操作规程
02 触电急救
03 电气安装知识
01 电气安全操作规程
保证安全的组织措施
1、工作票制度 一个工作负责人只能发一张工作票 2、工作许可制度 工作票签发人不得兼任该项工作的负责人 工作负责人可填写工作票 工作许可人不得签发工作票 3、工作监护制度 4、工作间断、转移和终结制度
基本概念
④致命（室颤）电流： 在较短的时间内危及生命的最小电流。当通过人 体的电流强度超过50mА，时间超过1s就可能发生心室颤动和呼吸停止，即： “假死”现象（正常情况下成人的心率平均值为75次／分钟，当发生心室颤动 时心率将达1000次／分钟） 。
触电事故与电流频率的关系
2.★★ 触电事故与电流频率的
手持式电动工具类
（1）应符合上述“基本要求”中各项内容。 （2）手持式电动工具接触电保护分为Ⅰ类、Ⅱ类、Ⅲ类。
1、一般工作场所，应选用Ⅱ类手持式电动工具。 2、在潮湿导电所或金属构架上，应选用Ⅱ类或Ⅲ类。
手持式电动工具类
（1）应符合上述“基本要求”中各项内容。 （2）手持式电动工具接触电保护分为Ⅰ类、Ⅱ类、Ⅲ类。
5 触电事故季节性
明显
6 农村触电事故 远高于城镇
1 违章作业事故多
2 使用携带.移动式设
备事故多
3 低压设备较高 压触电事故多
常见的触电方式
触电 方式
间接接触触电
直接接触触电
⒉两相触电
⒈单相触电
触电急救
3 用正确的方 法进行施救
触电急救和人工呼吸部分
一、电流对人体的伤害
触电事故
触电事故方式
触电事故种类
3.跨步电压触电
2.间接接触触电
1.直接接触触电
⒉电伤
1、电击
⒉两相触电
⒈单相触电
基本概念
1、电击:电击是由于电流通过人体时造成的内部器官在生理上的反应和病变。 随着电流的大小不同人体的反应也不同。如针刺感、击痛感、昏迷、心室颤动、 呼吸困难或停止现象。
触电事故与电流通过的路径的关系
电流
Байду номын сангаас
大地
电流从人体的左手流经至前胸时，对人体的伤害最严重。
2020
电气安全知识
CONTRACTED WIND POWERPOINT TEMPLATE DESIGNS CONTRACTED WIND POWERPOINT TEMPLATE DESIGNS CONTRACTED WIND POWERPOINT TEMPLATE DESIGNS CONTRACTED WIND POWERPOINT TEMPLATE DESIGNS
电击后对人体的伤害程度与通过人体电流的强度、电流持续的时间、电流的 频率、电流通过人体的路径以及触电者的身体健康状况有关。
触电事故与电流强度的关系
④室颤电流
1.★ 触电事故与电流强度
的关系
③安全电流
②摆脱电流
①感知电流
基本概念
①感知电流：能够引起人们感觉的最小电流。感知电流值因人而异。总体 上成年男子感知电流平均值约为1mА，而成年女子约为0.7mА。
电气照明部分
2）卤钨灯(碘钨灯) 发光效率比白炽灯高，卤钨灯的显色性较 好,使用寿命较之白炽灯大大延长。卤钨灯的耐震性差，安装 时灯管必须保持水平，工作时管壁温度可高达600OC，不能与 易燃物靠近,主要用于需高照度的场所 2、气体放电光源 气体放电光源是利用气体放电时发光的原理所制成的光源， 如荧光灯、高压汞灯、高压钠灯、金属卤化物灯和氙灯等。
手持电动工具和移动式电器设备部分
（一）基本要示 1、应设专人负责保管，定期检修。 2、每次使用前必须 经过外观检查和电气检查，其绝缘强度必须保持在合格状态。 3、手持式电动工具（不含Ⅲ类和移动式机电设备）必须按要求安装漏电保护器。
手持电动工具和移动式电器设备部分
4、导线必须使用橡胶扩套软件，禁止用塑护套线，导线两端连接牢固，中间不许有接 头，Ⅰ类设备使用的护套软线必须有一芯专接保护接地（接零）。黄绿双色线做保护接 地（接零）用。 5、应在干燥、无腐蚀性气体、无导电灰尘的场所使用，雨雪天气不得露天工作。高空 作业应有相应安全措施。 6、必须遵守有关的专业规定，并配备使用相应的安全用具。
3)频闪效应会影响视觉效果的场所。
4)灯的开关频繁及需要及时点亮或需要调光的场所。
5)照度不高，且照明时间较短的场所。
工厂常用电光源类型的选择
三、工业照明操作要求： 1、安装220伏照明灯具时，室外安装高度不应低3米，（墙上 安 装 不 低 于 2.4 米 ， 低 于 此 高 度 应 有 保 护 措 施 或 使 用 安 全 电 压。） 2、厂房内不得使用灯口（安全电压照明装置除外） 3、照明线路应有短路保护。照明灯具的相线应有开关控制， 螺口灯头中心触点应接相线，绝缘损坏的螺灯头不得使用
②摆脱电流：人能忍受并能自动摆脱电源的通过人体的最大电流。平均值 为10mА。
基本概念
③安全电流：使人不发生心室颤动的最大人体电流。在一般的场合可以取 30mА为安全电流，即认为30mА是人体可以忍受而又无致命危险的最大电流；
而在高危场合应取10mА为安全电流；在水中或者在高空应选5mА为安全电 流。
基本概念
⒉电伤 电伤是电流通过人体时所造成的外伤。 主要表现在： ⑴电灼伤。电灼伤分为接触灼伤和电弧灼伤：
①接触灼伤。发生在高压触电事故时，在电流通过人体的皮肤的进、出口处 造成的灼伤。一般电灼伤伤口入口比出口处的灼伤更加严重。
②电弧灼伤。主要发生在误操作产生的电弧、带电作业时短路产生的电弧或 人体过分的接近高压带电体产生放电电弧，极高的电弧温度将皮肤烧伤。
手持电动工具的使用注意事项
潜水泵 （1）应符合上述“基本要求”中各项内容。 （2）潜水泵应使用橡胶护套软线，中间不得有接头，导线进线口要密封合格。 其它移动式电动工具 （1）应符合上述“基本要求”中各项内容。 （2）电源线长以2m为宜。 （3）插头插座的安装必须安全可靠。 （4）使用完毕应及时切断电源。
前言
电气操作是高危险、事故多发的行业，因此， 必须做好安全保障措施。有统计资料显示，操作 的各种事故，绝大多数不是由于施工者的技能水 平低造成的，而是由于其没有足够的安全意识。
可见对电气操作人员进行必要的安全教育尤 为重要。各企业必须始终坚持“安全第一，预防 为主、综合治理”的方针，着力制定并完善企业 的事故防范机制及长效管理机制。以人为本，监 管部门要做好本职工作，加强对施工人员的监督， 加大行政执法力度，杜绝一切 安全隐患，确保生 产安全性
手持电动工具的使用注意事项
1、使用前应辨认名牌，是否与使用环境相适应 2、检查工具的外壳、机械防护装置、插座、插头、电源线有无损坏 3、检查电源的电压、相数 4、长期不用的工具，使用前检查转动部分是否灵活，然后 测试绝缘电阻是否合格。 5、接通电源时，先对外壳进行验电 6、应严格按照操作规程操作 7、发生异常情况、立即切断电源
02 触电急救
触电伤害与其他关系
5.★★★★★ 触电伤害与其他关
系
不同人群与性别的 差异
健康状态
女性较男性重
身体不好的危害重
儿童轻成人危害重 身体好的危害轻
基本概念
⒉电伤 电伤是电流通过人体时所造成的外伤。 主要表现在： ⑴电灼伤。电灼伤分为接触灼伤和电弧灼伤：
①接触灼伤。发生在高压触电事故时，在电流通过人体的皮肤的进、出口处 造成的灼伤。一般电灼伤伤口入口比出口处的灼伤更加严重。
