人民电器：直流断路器使用指导
人民电器 赢领 RDM5Z系列剩余电流保护断路器 使用说明书
目 录RDM5Z剩余电流动作断路器RDM5Z剩余电流动作断路器(数码型)2 22…………………………………........................RDM5Z剩余电流动作断路器(光伏型) (42)SERIESR D M5Z系列剩余电流保护断路器符合标准：G B/T14048.2产品安装使用前，请仔细阅读使用说明书，警告：1 绝缘测试本断路器出厂前已按标准规定进行绝缘测试，因断路器带有电子线路板，不允许进行任何形式绝缘耐压测试。
2 断路器对同时接触被保护电路两线引起的触电危险不能进行保护，使用时请务必注意。
3 断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁利用相线直接触碰接地装置来测试剩余电流动作特性和相线与相线、相线与中性线之间短接来测试短路保护特性的试验方法。
4 严禁湿手操作断路器，否则可能发生电击事故。
5 漏电报警功能启动时，若检测到漏电故障后只报警不脱扣。
6 断路器负荷侧的N线，只能作为中性线，不得与其他回路共用，且不能重复接地。
注意1 断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 断路器安装位置应避开强电流电线和电磁器件，避免磁场干扰。
3 断路器上"N"接线端子必须接入中性线，以利于电子线路正常工作。
安装时必须严格区分中性线（N）和保护线（PE），经过断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。
保护线不得接入断路器。
4 断路器的漏电、过载、短路、欠过压等保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
5 远程控制"分闸、合闸"端子严禁外接电源，只能接入"分"或"合"无源按钮通合信号。
所有的远程控制和信号传输连接线应尽量采用屏蔽电缆线以增强抗干扰能力。
6 本断路器内部虽已经设计有抗雷击措施，但对于雷电频繁、冲击电压过高的雷电高发地区，建议在漏电断路器前端线路加装避雷器保护。
RMM2系列塑料外壳断路器安装使用说明书
RMM2系列塑料外壳式断路器安装使用说明书上海电器股份有限公司人民电器厂0LS.412.1451．适用范围RMM2 系列塑料外壳式断路器（以下简称断路器）主要用于交流50Hz，额定工作电压400V，额定电流630A 以下的配电网络中，作为分配电能和保护线路及电源设备免受过载、欠电压、短路的危害。
断路器也可对电动机进行过载、欠电压和短路保护。
断路器在正常条件下可作为线路的不频繁转换和电动机的不频繁起动之用。
断路器具有智能化保护功能，能提高供电可靠性，避免不必要的停电。
RMM2 塑料外壳式断路器带接地故障保护型过电流脱扣器后，除了原有的过载、短路保护功能之外，新增加了接地故障保护功能。
可以对一般过电流保护装置不能检测出的接地故障引起的火灾或其它危险提供保护。
RMM2 塑料外壳式断路器可带通讯功能，将断路器上的信息通过现场总线上传到控制计算机上，并能通过计算机操纵断路器的合闸和断开。
断路器的通讯功能可通过外挂专用RMM2-Modbus 通讯模块或带有内置通讯功能的过电流脱扣器两种方式实现，RMM2-100 适用于通过外挂通讯模块实现通讯接口功能；RMM2-250、630 采用外挂、内置两种方式均可实现通讯功能。
RMM2 塑料外壳式断路器符合GB 14048.2，IEC 60947-2 标准的各项规定2．正常工作条件2.1 周围空气温度2.1.1 上限值不超过+40 C2.1.2 24h 的平均值不超过+35 C2.1.3 下限值一般不低于-5 C2.2 海拔安装地点的海拔一般不超过2000m2.3 大气条件大气相对湿度在周围空气温度为+40 C 时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25C，并考虑到因温度变化发生在产品表面上的凝露。
2.4 污染等级污染等级33．产品型号及含义RM M 2 —□□/ □极数1）额定短路分断能力级别2）壳架等级额定电流设计代号塑料外壳式断路器产品企业代号注：1）三极断路器代号3 省略，四极断路器代号用4 表示。

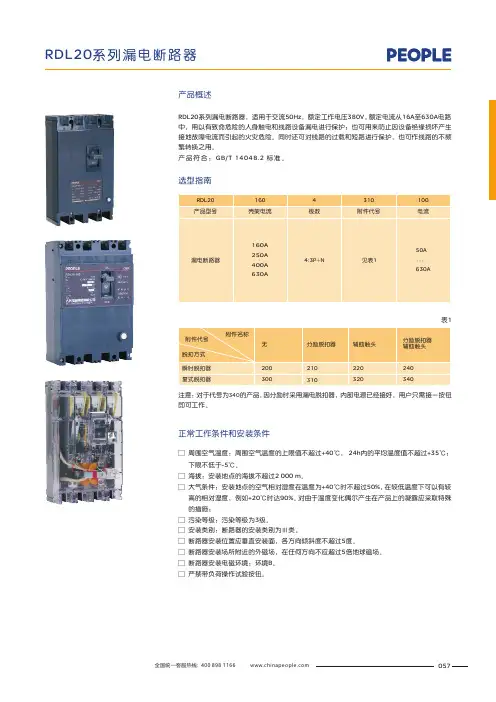

人民电器 RDL20系列漏电断路器 产品说明书
057□ 下限不低于-5℃。
□ 海拔：安装地点的海拔不超过2 000 m 。
□ 大气条件：安装地点的空气相对湿度在温度为+40℃时不超过50%，在较低温度下可以有较 高的相对湿度，例如+20℃时达90%。
对由于温度变化偶尔产生在产品上的凝露应采取特殊 的措施；□ 污染等级：污染等级为3级。
□ 安装类别：断路器的安装类别为Ⅲ类。
□ 断路器安装位置应垂直安装面，各方向倾斜度不超过5度。
□ 断路器安装场所附近的外磁场，在任何方向不应超过5倍地球磁场。
□ 断路器安装电磁环境：环境B 。
□ 严禁带负荷操作试验按钮。
周围空气温度：周围空气温度的上限值不超过+40℃， 24h 内的平均温度值不超过+35℃；产品概述RDL20系列漏电断路器，适用于交流50Hz ，额定工作电压380V ，额定电流从16A 至630A 电路中，用以有致命危险的人身触电和线路设备漏电进行保护；也可用来防止因设备绝缘损坏产生接地故障电流而引起的火灾危险。
同时还可对线路的过载和短路进行保护，也可作线路的不频繁转换之用。
产品符合：GB/T 14048.2 标准。
正常工作条件和安装条件选型指南表1注意：对于代号为的产品，因分励时采用漏电脱扣器，内部电源已经接好，用户只需接一按钮即可工作。
340主要技术参数基本参数见表2表2过电流脱扣器在过载情况下（反时限动作）断开a ）配电保护用断路器配电保护用断路器在基准周围空气温度+30℃±2℃下，各极同时通电时无温度补偿的反时限断开特性见表3。
b ）电动机保护用断路器电动机保护用断路器在周围空气温度为+40℃±2℃时，各极同时通电时，无温度补偿的反时限断开特性见表4。
表3漏电断路器操作性能用循环操作次数表示，应能满足表5的规定。
注：每个通电操作循环期间，断路器保持接通最长时间为2s 。
表4058059用户订货必须说明：□□ 额定电流（A）;□ 脱扣类型及附件代号(见表1),(如不注明，制造厂一律按4300供货)；□ 额定剩余动作电流（mA）,（如不注明，制造厂对于RDL20-160、RDL20-250按100mA，RDL20-400、RDL20- 630按300 mA 额定剩余动作电流供货）。
人民电器 RDB5-125S系列小型断路器 使用说明书
SERIESR DB5-125S小型断路器符合标准：G B/T10963.1警告1、严禁湿手操作断路器，否则可能发生电击事故。
2、断路器的短路保护特性工厂已经测试，若在安装或使用过程中必须验证，则应使用经国家有关部门检测合格的专用测试台测试，严禁用负载线直接短路的试验方法，避免人身伤害。
注意1、断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2、严禁在产品的出线端直接检测绝缘电阻，应将产品中电子线路板辅助电源断开, 确保电子元件的输入端与输出端无电压，否则会烧坏线路板中的电子元件。
3、断路器的过载、短路保护特性及分励脱扣时间均由制造厂整定，不允许随意拆开调节。
4、为了您的安全，请合理选择断路器的短路保护特性要求，并合理配备安装导线。
严格按图1接线图配线安装；5、接线时一定要接紧，且在安装使用一段时间后要再进行紧固，.每次的拧紧力矩为(3.5~5)N m 。
6、相线和中性线不可接错，否则断路器不能正常工作。
7、信号线必须按说明书要求接，以保证断路器能正常工作。
8、1 用途与适用范围RDB5-125S 小型断路器(以下简称"断路器")。
该产品适用于交流50Hz 或60Hz 额定工作电压230V /400V 额定电流为125A 及以下的控制线路中，对线路进行远距离控制分断及自动本产品接触板为铜或铜合金，用户接铝导线时请采用铜铝过渡，搪锡或者加装铜接线鼻，以免导致铜、铝直接接触造成电化学腐蚀导致接线松动，接触电阻增大而烧损线路。
如因接线不合理出现线路烧毁，本公司概不负责，特此警告！，，信号控制分断，同时对线路起过载和短路的保护作用，也可在正常情况下作为线路不频繁操作转换之用。
目前广泛用于单相/三相智能预付费电能表(如IC卡)的配套使用，以实现控制线路的通断。
该系列产品具有分断能力高、体积小、重量轻、部件通用性强、外形美观等优点,标准导轨安装,使用方便。
产品符合：GB/T10963.1、IEC60898-1 标准。
人民电器 RDW17系列万能式断路器 使用说明书
R DW17系列万能式断路器符合标准：GB/T 14048.2产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
目录1 用途及使用范围 (1)2 型号及其含义 (1)3 断路器的正常工作条件 (1)4 断路器的种类和规格 (2)5 技术数据与性能 (3)6 结构概述 (6)7 安装使用和维护 (9)8 接线图和外形尺寸图 (9)9 安装、使用和维护 (29)10 订货须知 (30)-1-2 型号及其含义 RD W 17 — □3 断路器的正常工作条件3 .1 周围空气温度上限不超过 +40℃，下限不低于是5℃上，且24h 的平均值不超过+35℃。
3 .2 安装地点海拔不超过2000m 。
3 .3 大气相对湿度在周围空气温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度,最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
3 .4 污染等级：3级。
3 .5 安装条件：可垂直安装，亦可水平安装（抽屉式）。
3 .6 安装类别：断路器主电路及欠电压脱扣线圈的安装类别为Ⅳ,其余辅助电路、控制电路安装类别为Ⅲ。
断路器壳架等级额定电流设计序号万能式断路器人民电器集团企业代号1 用途及使用范围RDW17系列万能式断路器(以下简称断路器)具有结构紧凑、体积小、重量轻、系列性强、 零部件互换性好，保护功能齐全，技术经济指标高，维护使用方便等特点。
断路器适用于额定工作电压至660V ，50Hz 电路, 作电能分配和线路不频繁转换之用；对线路及电气设备的过载、欠电压和短路进行保护，并具有分级选择保护；也能用来保护电动机、发电机和整流装置等, 免受过载，短路和欠电压等不正常情况的危害。
产品符合：GB/T 14048.2 标准。
-2-4 断路器的种类和规格断路器的种类和规格见表1表1 断路器的种类和规格分类序号型号31245主电路A .C .A .C .操作方式电压脱扣器闭锁电磁铁分励脱扣器手动电动电压至380V电压至660V右侧直接操作正面直接操作正面快递操作电动机操作电动机预储能带释能操作欠脱电扣压器瞬时动作延时动作过电流脱扣器安装与接线过载长延时及短路瞬时过载长延时及短路短延时短路瞬时短路短延时（Z Z ）无过电流脱扣器抽屉式固定式水平联结垂直联结水平联结垂直联结√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√R D W 17三极6308001000125016001605200025002505320032054000630400580010001250160020002500R D W 17四极备注√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√√任选一种任选一种三种脱扣器只能选其中二种或选用双分励脱扣器任选一种任选一种注:1、过载长延时脱扣器带锁扣(简称W 1)或带锁扣及信号(简称W 2)， 短路瞬时脱扣器带锁扣(简称W 3)或带锁扣及信号(简称W 4)；W 1、W 2W 3、W 4仅用于结构尺寸1及2， 短路脱扣器带信号用于全系列。
人民电器 RDB5Z系列电能表外置断路器 使用说明书
SERIESR DB5Z-100系列电能表外置断路器符合标准：G B/T10963.11、适用范围RDB5Z电能表外置断路器(配预付费电表专用)，具有电表控制与反测状态信号断电、欠费断开防合闸等功能。
适用于交流50Hz或60Hz，额定工作电压为AC230/400V的电路中，额定电流6A至100A的线路中或用户侧，对线路或用户进行远程操作分、合闸控制。
同时对线路起过载和短路保护的作用，也可作为线路的不频繁操作转换之用。
广泛应用于与手动IC卡预付费电度表配套使用，也可远程、互联网、物联网信号控制断电实现分励脱扣和自动重合闸功能，是目前低压用电收费管理配表使用的先进产品。
本产品符合:GB/T10963.1、IEC60898-1标准。
2、产品特点2.1 自动重合闸，分闸装置由集成电路、线路板、马达、齿轮等组成驱动元件。
2.2断路器控制和反馈信号采用AC220V电平(内部串联100kΩ电阻后输出)，允许采用单相或三相半波信号。
当外置断路器处于合闸状态时，反馈电平应为AC220V；当外置断路器处于分闸状态时，反馈端无反馈信号(开路)。
2.3 远程全自动控制方式的断路器控制信号和动作状态满足南网《费控电能表用外置低压断路器技术规范》断路器状态控制表要求。
2.4 断路器可与IC卡预付费电度表、远程集抄电表配套使用，用来控制线路短路分断保护，用电电表管理分合闸作用。
2.5 电度表欠费状态，断路器分闸，具有防合闸功能，防止非正常用电手动合闸功三能。
2.6 如果断路器工作状态手动分闸后，信号提示欠费，则分励机构自动转到锁定位，防止欠费合闸。
2.7 额定分断能力高，最高可达10kA 。
2.8 壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。
3、型号解释□：Z -自动重合闸AC -交流断路器AC220V 、AC400VDC -直流断路器(工作电压分别为DC12V 、DC24V 、DC48V 、DC110V 、DC220V 、DC380V 、DC600V )LE -漏电断路器 E -智能电流电压监控 □□：通讯型注：其他特殊功能要求与厂家协商RD B 5 Z - 100 □ □无代码表示右侧机构,1代表左侧机构N ：普通型；H ：高分断型壳架等级额定电流具有自动重合闸、预付费及分励脱扣功能设计序号小型断路器企业代号工作温度空气相对湿度防护等级断路器分段能力接线方式额定工作电压Un电气寿命机械寿命额定冲击电压(Uimp)介电强度自动合闸时间tc上电延时 te 使用环境温度为-40℃~+70℃;24h内平均不超过+35℃在最高温度+40℃时不超过50%，在最湿月的平均最低温度不超过+20℃时相对湿度不超过90%IP20RDB5Z-100N：Icn=6kA(6A~63A),Ics=6kA(6A~63A),Icn=Ics=6kA(80A),Icn=Ics=6kA(100A) RDB5Z-100H：Icn=10kA(6A~63A),Ics=7.5kA(6A~63A),Icn=Ics=6kA(80A),Icn=Ics=6kA(100A)1P+N/2P 单相3P+N/4P 三相四线制1P+N/2P230V AC/50Hz3P+N/4P400V AC/50Hz≥6000次，cos=0.85~0.9；10000次≥6KV2000V电压1min≤3s7s≤te≤8s（可根据客户要求设置）4、主要规格及技术参数额定电流In极数6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A1P+N、2P、3P+N、4P预期结果环境温度备注不脱扣脱扣脱扣不脱扣脱扣30℃~35℃30℃~35℃30℃~35℃30℃~35℃电流在5s内稳定地通过闭合辅助开关接通电源5、过电流保护特性表序号试验电流（A）起始状态脱扣或不脱扣时间极限1 2 3 41.13In1.45In2.55In5In10In冷态紧接着前项试验后进行冷态冷态t≤1ht≤2ht＜1ht＜2h1s＜t＜60s1s＜t＜120sIn≤63AIn＞63AIn≤63AIn＞63AIn≤32AIn＞32At≤0.1st＜0.1s6、状态控制表7、安装图采用35mm标准导轨安装8、接线图9、外形尺寸图10、测试步骤10.1 安装前,将手柄进行分合闸操作2次,然后将手柄置于分闸位置；10.2 将产品安装到导轨上,并按接线图接线,完成后送电；10.3 送电拨动开关置于【自动】位置,此时如未欠费,产品指示灯常亮。
人民电器 RDS5系列电动机保护断路器 使用说明书
目 录RDS5-32(X)系列电动机保护断路器RDS5-80系列电动机保护断路器2 18…………………………………………………………………………SERIESR D S5-32(X)系列电动机保护断路器符合标准：G B/T14048.4 GB/T 14048.21、用途与适用范围RDS5-32(X )系列电动机保护断路器,适用于交流电压至690V 额定频率50Hz /60Hz ,额定电流从0.1到32A 的电路中,作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用,也可用作配电线路保护和不频繁的负载转换,还可作隔离器使用。
产品符合:GB /T 14048.2、GB /T 14048.4、IEC60947-2 、IEC60947-4-1标准。
2、正常工作和安装条件2.1 安装地点的海拔一般不超过2000m ；2.2 周围空气温度下限一般不低于-5℃,上限一般不高于+40℃；2.3 空气相对湿度在温度为+40℃时相对湿度不大于50%,在最湿月的月平均最低温度在25℃时月平均最大相对湿度不大于90%；2.4 周围环境污染等级为3级；2.5 起动器的安装类别为Ⅱ、Ⅲ(负载水平等级及配电水平等级)2.6 安装面与垂直面倾斜度不大于±5°2.7 额定工作制：不间断工作制。
,RD S 5 - 32 (X) /无：按钮式 X ：旋钮式壳架等级额定电流设计序号电动机保护断路器企业代号脱扣器整定电流(A)3、型号及含义1.合闸按钮(旋钮)2.指示件12挂锁孔图14、工作原理及结构特点RDS5-32(X )电动机保护断路器是将隔离器、断路器、热继电器功能集于一身的一体化电器,具有隔离、过载、温度补偿、断相、短路保护等功能。
RDS5-32(X )结构:通过热元件接入主回路内,它流过电动机的电流。
当电动机过载时,双金属片加热到动作温度使保护断路器动作。
当电动机断相时,由于断相一相双金属片冷却回复,通过差动机构的放大作用,使保护断路器动作。
人民电器 RDS5系列电动机保护断路器 产品说明书
产品概述
RDS5系列电动机保护断路器适用于交流电压至690V ，额定频率50Hz/60Hz ，额定电流从0.1到80A 的电路中，作为三相鼠笼型异步电动机的过载、断相、短路保护及不频繁的起动控制之用，也可用作配电线路保护和不频繁的负载转换，还可作隔离器使用。
产品符合：GB/T 14048.2、GB/T 14048.4、IEC60947-2 、IEC60947-4-1标准。
附件
205
选型指南
注：旋钮款只有32
壳架，附加与按钮款通用
断路器规格及短路分断能力
主要技术参数
206
外形尺寸
RDS5-80附件及外形尺寸
RDS5-32
附件及外形尺寸
订货时应注明型号规格、额定电流范围、数量及附件名称等。
如需订RDS5-80，56-80A 电动机保护断路器20台。
瞬时辅助触头可写成：RDS5-A01 1NO+1NC ，20台。
订货须知
207
RDS5-32X 附件及外形尺寸。
人民电器 RDM8DC系列直流型塑料外壳式断路器 产品说明书
RDM8DC 系列直流型塑料外壳式断路器选型指南附件2P 产品只提供08、10、20、28注：RDM8DC 直流型塑料外壳式断路器RDM8PV 光伏用塑料外壳式断路器250(63~250)315(280~315)400(250~400)630(400~630)800(630~800)无代号：手柄直接操作P:电操操作Z:转动手柄操作2:单磁式3:热磁式2:2级3:3级00:无附件08:报警接点10:分励脱扣器18:分励、报警20:辅助触头28:辅助、报警40:分励、辅助49:分励、辅助报警60:两组辅助68:双辅助、报警DC250V 、DC500V 、DC750V 、DC1000V 、DC1250V 、DC1500V63、80、100、125、140、160、180、200、225、250、280、300、315、350、400、500、630、700、800DC24V 、DC400V 、分励脱扣器:板前接线(无代号板后接线)产品概论RDM8DC 系列直流断路器(以下简称断路器)是使用于其额定电压DC250V~DC1500V ，额定工作电流63A~800A 的直流电网电路中，本断路器具有过载长延时，短路瞬时保护功能，用来分配电能和保护线路及电源设备免受过载、短路等故障危害。
本产品标准：IEC60947-1 IEC 60947-2GB/T 14048.1《低压开关设备和控制设备第1部分：总则》GB/T14048.2《低压开关设备和控制设备第2部分：断路器》/57正常工作条件和安装条件□ 安装地点的海拔不超过2000m ；□ 允许环境温度不高于+50℃，不低于-5℃；(超过+50℃降容使用，具体须与制造商协商)。
□ 大气条件：在周围温度为50℃时，大气相对湿度不超过50%，在较低温度下允许有较高的相对湿度，如20℃时90%，并考虑到因温度变化发生在产品 表面的凝露；□ 污染等级为3级；□ 安装类别为Ⅲ；□ 安装位置的磁场在任何方向不超过地磁场的5倍；□ 在无爆炸危险的介质中，且介质中没有足以腐蚀金属和破坏绝缘的气体与导电尘埃；□ 在没有风雪浸蚀的地方；□ 可以进行水平安装和垂直安装；□ 安装处应无显著的冲击和震动，不得安装在易燃易爆场所。
GM系列塑壳直流断路器
包装废弃物请用户集中统一处理
地 址：北京大兴工业开发区金苑路29号 总机电话：010—61272222 61272828 61274149 销售电话：010—69298558 61271690 69202112 61271691 技术支持：010—61271718 传 真：010—69242058 邮 编：102600 网 址：
试验电流
I/In
约定不脱扣电流 1.05
约定脱扣电流
1.30
In≤63A ≥1h ＜1h
约定时间 63A＜In≤225A
＞2h ＜2h
In＞225A ＞2h ＜2h
起始状态
冷态 热态
-3-
7、附件
附件 表3
名称
瞬时脱扣器
无
200
报警触头
208
分励脱扣器
210
辅助触头
225
分励辅助
240
两组辅助
260
40 50
表5
63
80
100
125 140
160
180 200 225
250
315 350
400
导线截面积 （mm2）
额定电流 （A）
500 630 700 / 800 1000 1250
2.5 4 6 10 16 25 35 50 70 95 120 185 240
电缆截面积 （mm2）
数量
截面积
表4
分类
壳架等级电流
约定发热电流
辅助触头
100~800A
3A
报警触头
额定工作电流
AC 400V
DC 220V
0.3
0.15
7.1.2 分励脱扣器 分励脱扣器的外加电压介于额定控制电源电压的70%~110%之间时，能可靠分
人民电器 DZL25系列漏电断路器 产品说明书
产品概述DZL25系列漏电断路器主要适用于交流50Hz,额定工作电压为380V ，额定电流至250A 的配电网络中，用来对人进行间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。
并可用分配电能和保护线路及电源设备的过载及短路，还可作为线路的不频繁转换和电动机的不频繁启动之用。
产品符合：GB/T 14048.2 标准。
正常工作条件和安装条件□ 海拔：安装地点的海拔不超过2000m□ 周围空气温度：周围空气温度上限不超过+40℃；周围空气温度24h 的平均值不超过+35℃。
周围空气温度下限不低于-5℃。
□ 湿度：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可以允许有较高 的相对湿度，例如20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
□ 污染等级：3□ 安装条件：安装在无冲击振动及无雨雪侵袭的地方；上接线端子接电源侧，下接线端子接负 载侧；与垂直面的倾斜度不超过5。
□ 安装类别：Ⅲ。
□ 电磁环境：适用于环境B□ 漏电断路器安装场所附近的外磁场在任何方向不超过地磁场的5倍。
选型指南结构与工作原理结构本系列漏电断路器系电流动作型电子式漏电断路器，主要部件有：主开关(带过载和短路保护的断路器)、零序电流互感器，电子控制部分、漏电脱扣器、试验装置组成。
全部零件安装在一个塑料外壳中。
工作原理当被保护电路中出现过载或短路时，液压式脱扣器或双金属复式脱扣器完成延时或瞬时脱扣动作而使漏电断路器分闸，从而切断电源起到过载或短路保护作用。
当被保护电路中有漏电或人身触电时，只要剩余电流(漏电流)达到额定剩余动作值，零序电流互感器的二次绕组的输出信号使可控硅触发导通，并通过漏电脱扣器使漏电断路器动作，从而切断电源，起到漏电和触电保护作用。
工作原理见图1。
DZL25系列漏电断路器064065额定短路分断能力、额定剩余接通能力应不低于表的规定3 表3技术参数图1工作原理图（严禁带负荷操作试验按钮）漏电断路器基本参数见表1表1表2注：额定剩余不动作电流I △no=0.5I △n漏电断路器过电流脱扣器反时限断开动作特性见表。
北京人民电器厂有限公司直流断路器技术交流王文进
蓄电池容量 断路器型号
1500Ah以下 GM5FB
1500Ah及以 上
GW3B
最大壳架等 级电流
分断能力 （Icu）
短延时时间
800A
H型：15KA； 20-80ms反时
R型：65KA
限延时
3200A
65KA
100ms定时限
（可根据客户需求 出厂前整定）
型号 GM5-63B型 GM5-63C型 GM5-63CH型 GM5-63CL型
额定电流 6~63A 1~63A 10~63A 1~6A
额定电压
DC220V /440V
脱扣倍数 分断能力
4-7In 7-15In DC220V： 7-10In 20kA 12-15In
保护电器选型分析
★计量回路对交流微型断路器的技术要求？
直流断路器的保护机理
二、直流断路器的保护机理
1. 热磁式两段保护直流断路器的保护机理 热过载保护机理：过载保护主要是通过热反时限延时的双金属片来实现。 电磁短路保护机理：一般通过螺管式电磁铁，实现断路器短路瞬时保护。
2. 电子式三段保护直流断路器的保护机理 热过载保护机理：同上。 电磁短路保护机理：同上。 电子式短路短延时保护机理：在脱扣机构上连接电子控制装置。
敏性？
1）定时限的短路短延时保护——满足选择性； 2）在满足选择性的前提下，缩短短延时时间 3）响应DLT-5044新规程的要求，满足高分断能力
保护电器选型分析
★分馈电屏，我们推荐什么样的产品？
1）GM5B-32/40系列——和下级两段式断路器自然实现选择性； 2） GM5B-32/40系列——短延时时间7ms，满足选择性前提下用时更短； 3） GM5B-32/40系列——分断能力最高可达20KA，满足各种直流系统要求
人民电器 RDM3L系列漏电断路器 产品说明书
RDM3L 系列漏电断路器RDM3L 系列漏电断路器(以下简称断路器),主要适用于交流50Hz,额定工作电压为AC400V ，额定电流至250A 的配电网络中，用来对人提供间接接触保护，也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险，并可用来分配电能和保护线路及电源设备的过载和短路，还可作为线路的不频繁转换和电动机不频繁启动之用。
本断路器适用于隔离，符号表示为 。
产品符合: GB /T 14048.2-2008 标准产品概述表1四极产品代号注：附件代号中首位数字0:表示无热磁脱扣器；2:表示仅有瞬时脱扣器；3:表示带有复式脱扣器。
后两位数字表示内部附件代号，如无附件则用00表示。
② 对RDM3L-125、250二极产品不能提供内部附件，仅可提供漏电报警模块。
③ 附件接线方式默认采用引 出线(线长为)，订货时需说明。
④ DC24V 分励脱扣器、欠压脱扣器、漏电报警模块只提供端子接线方式。
① 50cm 选型指南□ 周围空气温度上限不超过+℃，且其内的平均值不超过+℃，下限不低于-℃；注：在周围空气温度高于+40℃或低于-5℃的条件下使用的断路器应与制造厂协商。
□ 安装地点的海拔不超过2000m；□ 大气的相对湿度在周围最高温度+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如+20℃时达90%。
对由于温度变化偶尔产生 在产品上的凝露应采取特殊的措施；□ 污染等级为3级；□ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；□ 安装在无冲击振动及无雨雪侵袭的地方，安装板与各方向 倾斜度不超过5°；□ 断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路 和控制电路安装类别为Ⅱ；□ 断路器安装场所附近的外磁场，在任何方向不应超过5倍的地球磁场；□ 断路器安装电磁环境为环境A。
4024h355正常工作条件和安装条件注：② RDM3L-125、250中20、40规格辅助触头可提供二对触头(即二常开二常闭)，但订货时必须注明。
人民电器 RDB3LE系列剩余电流动作断路器 使用说明书
SERIESR DB3LE系列剩余电流动作断路器符合标准：G B/T16917.1产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
警告1 剩余电流动作断路器(以下简称漏电断路器)对同时接触被保护电路两线引起的触电危 险不能进行保护，使用时请务必注意。
2 漏电断路器进行动作特性试验时，应使用经国家有关部门检测合格的专用测试台，严禁用相线和中性线直接短路或用相线触碰接地装置的试验方法，避免人身伤害。
3 漏电断路器主要功能是对有致命危险的人身触电提供间接接触保护,额定剩余动作电流不超过0.03A的漏电断路器在其他保护措施失效时，也可以作为直接接触电击事故基本防护措施的补充保护措施(不包括对相与相、相与N线间形成的直接接触电击事故的保护)，但不能作为唯一的直接接触保护。
4 严禁湿手操作漏电断路器，否则可能发 生电击事故。
注意1 漏电断路器安装场所应无爆炸危险、无腐蚀性气体，并应注意防潮、防尘、防震动。
2 漏电断路器安装位置应避开磁场干扰。
3 三极四线和四级漏电断路器的进线N端子必须接入中性线，使电子线路正常工作。
安装时必须严格区分中性线(N)和保护线(PE)，经过漏电断路器的中性线不得作为保护线，不得重复接地或接设备外露可导电部分。
保护线不得接入漏电断路器。
-1-4 漏电断路器的漏电、过载、短路保护特性均由制造厂整定，在使用中不可随意调整，以免影响性能。
5 用户不可随意将断路器和剩余电流组件(脱扣器)拼装成漏电断路器来使用。
6 耐压测试本漏电断路器出厂前已按标准规定进行耐压测试。
若安装前必须进行复测确认时，请务必注意：因漏电断路器自带电子组件板，所以，供给电子组件板电源的两极之间不能测试，以免电子元件损坏。
7 本产品接触板为铜或铜合金，用户接铝导线时请采用铜铝过渡，搪锡或者加装铜接线鼻，以免导致铜、铝直接接触造成电化学腐蚀导致接线松动，接触电阻增大而烧损线路如因接线不合理出现线路烧毁，本公司概不负责，特此警告！8 安装按照产品说明书要求，包括安装方式、进线方式、适用条件、铜导线(铜排)截面积(参考值见附表A)。
GMG直流隔离开关
3、产品分类
3.1 按用途分：配电用； 3.2 按额定极限短路分断能力（Icu）分：M型、H型、R型； 3.3 按接线方式分：板前接线、板后接线、插入式接线、抽出式接线； 3.4 按附属装置分：带附属装置和不带附属装置两种； 3.5 按操作方式分：手柄直接操作、电动操作、旋转式手柄操作； 3.6 按极数分：两极、三极、四极。 断路器应按照使用说明书安装
4-Φ 5
60 90˄7P˅
4-Φ 5
-7-
170 95 55 134 55
GMG125插入式接线
17.5 M10
50 66
60
86
90
172
4-Φ7 60
-8-
20
M8
22.5
35 70 105
140˄4P˅
10
126
144
165
Φ5
GMG225板前接线
81 27
4-Φ7
4-Φ7
Φ 8.5 50 102
8 243 275 347 419 449 Φ8
55 90 102 243
GMG800板前接线
40
70 12-Φ 7
62
4-Φ 14 6-Φ 14
22.5
140 210˄3P˅
40
16-Φ 7
4-Φ 14 8-Φ 14
70 62
22.5
70 210 280˄4P˅
47 10
15 7
97 103
155
126
24 4
86 110
35˄3P˅
70˄4P˅
126
GMG225板后接线
126 144 202 126 144 126 144
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流断路器使用指导
直流断路器在限流、灭弧方面很有优势，可以及时有效的避免由短路、过载等故障引起的事故。
与其他类型不同，直流断路器采用的是特殊的限流、灭弧系统，在极短时间内便可以对故障电流做出分段。
绝大部分断路器设计都要符合UL/EN60950-1ITE安全标准：在海拔2000米以下安全使用。
这是因为其内部工作部件是以空气作为电绝缘介质的，空气的绝缘性与气压相关，即气压越低空气越稀薄，介电强度就会越低。
当空气介电强度下降时，需要断路器部件间空气间距增大以保证设备正常运行。
同时，空气的介电强度还跟空气的湿度、安装点周围污染程度、温度相关，因此在安装直流断路器时，需要特别注意一下几点：
设备安装地点要求海拔在2000M内。
1、安装地点周围空气温度须保持在-5℃-40℃，平均温度不超过35℃。
（特殊定制除外）。
2、安装地点周围空气湿度要求：40℃时湿度小于50%；较低温度情况下，可以适当放宽要求，比如20℃时允许湿度最高达到90%。
露天等环境下需要注意对雨露等采取防范措施。
3、安装地点要求无爆炸介质、腐蚀性气体和破坏绝缘气体、导电尘埃等。
4、不建议安装在经常受雨雪
5、安装地点污染等级须不超过3级。
6、安装类别：直流断路器主电路为Ⅲ，不接至主电路的辅助电路和控制电路为Ⅱ。
