给排水专项施工方案

合集下载

给排水工程施工方案

给排水工程施工方案

给排水工程施工方案1 给水管道系统安装1、施工要点1)给水管道必须采用与管材相适应的管件。

生活给水系统所涉及的材料必须达到饮用水卫生标准。

生产给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检验,符合国家《生活饮用水标准》,方可使用。

2)阀门安装前,应作强度和严密性试验。

对于安装在主干管上起切断作用的闭路阀门,应逐个作强度和严密性试验。

强度和严密性试验压力应为阀门出厂规定的压力。

3)给水管道水压必须符合设计要求。

当设计未注明时,各种材料的给水管道系统试验压力应符合设计规定或国家标准规范的规定;4)各种承压管道系统和设备应做水压试验,非承压管道系统和设备应做灌水试验;5)各类金属管道应按有关规定做好防腐蚀处理;6)给排水管道穿过地下室或地下构筑物外墙时,应采取防水措施。

对有严格防水要求的,应采用柔性防水套管;一般可采用刚性防水套管;7)管道支、吊、托架的安装,位置应正确,与管道接触应紧密,固定应牢靠;8)隐蔽或埋地的排水管道在隐蔽前必须做通水和灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

2、施工方法1)生活给水管道安装①管道材料要求:地下室水泵房采用内筋嵌入式衬塑钢管,管道连接采用法兰盘;其余均采用PP-R管,热熔方式连接;地下室冲洗给水管(中水)采用镀锌钢管,丝扣方式连接。

②工艺流程③安装准备:认真熟悉图纸,根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。

参看有关专业设备图和装修建筑图,核对各种管道的坐标、标高是否有交叉,管道排列所用空间是否合理,有问题及时与甲方、监理及设计单位有关人员研究解决,办好变更洽商记录。

④预制加工:按设计图纸画出管路分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上;然后,检查管材与配件是否同一厂方供货配套,确认无误后,按草图测得的尺寸预制加工(断管、上配件、校对,按管段分组编号等)。

给排水施工方案范本(3篇)

给排水施工方案范本(3篇)

第1篇一、工程概况1.1 工程名称:XX住宅小区给排水工程1.2 工程地点:XX市XX区XX路XX号1.3 工程规模:本工程建筑面积约XX万平方米,共XX栋楼,XX层。

1.4 工程内容:本工程主要包括给水系统、排水系统、中水系统、消防给水系统、雨水系统等。

二、施工组织与管理2.1 施工组织机构施工项目部设立项目经理部,下设施工技术组、质量保证组、安全文明施工组、材料设备组、合同预算组等,确保施工的顺利进行。

2.2 施工人员配置根据工程规模和施工要求,配置相应数量的施工人员,包括施工队长、施工员、技术员、质检员、安全员等。

2.3 施工进度计划制定详细的施工进度计划,明确各阶段的工作内容和时间节点,确保工程按期完成。

2.4 施工质量控制严格执行国家相关标准和规范,加强施工过程中的质量控制,确保工程质量。

2.5 施工安全管理建立健全安全管理制度,加强施工现场的安全管理,确保施工安全。

三、给水系统施工方案3.1 给水系统设计原则1. 采用分区供水,保证供水压力和水量;2. 采用变频调速泵站,实现节能降耗;3. 采用管道直饮水系统,提高供水水质。

3.2 给水系统施工流程1. 施工准备:现场勘查、编制施工方案、办理施工许可;2. 管道铺设:按照设计图纸进行管道铺设,确保管道的水平和垂直度;3. 设备安装:安装给水设备,如变频调速泵、水箱、阀门等;4. 系统调试:对给水系统进行调试,确保系统运行正常。

3.3 给水系统施工要点1. 管道铺设前,对管道进行清管、试压,确保管道质量;2. 管道焊接采用电弧焊,确保焊接质量;3. 设备安装前,对设备进行检查,确保设备完好;4. 系统调试时,对系统进行试运行,确保系统运行正常。

四、排水系统施工方案4.1 排水系统设计原则1. 采用雨污分流制排水,提高排水效率;2. 采用重力流排水,减少能耗;3. 采用防臭措施,改善排水环境。

4.2 排水系统施工流程1. 施工准备:现场勘查、编制施工方案、办理施工许可;2. 管道铺设:按照设计图纸进行管道铺设,确保管道的水平和垂直度;3. 设备安装:安装排水设备,如检查井、阀门、排水泵等;4. 系统调试:对排水系统进行调试,确保系统运行正常。

给排水专项施工方案

给排水专项施工方案

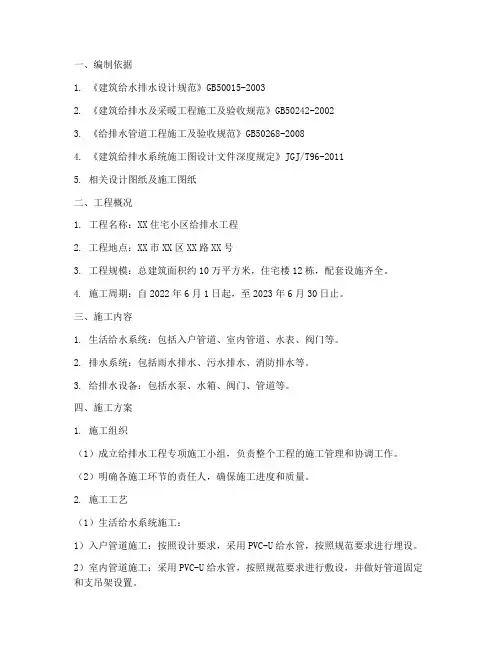

一、编制依据1. 《建筑给水排水设计规范》GB50015-20032. 《建筑给排水及采暖工程施工及验收规范》GB50242-20023. 《给排水管道工程施工及验收规范》GB50268-20084. 《建筑给排水系统施工图设计文件深度规定》JGJ/T96-20115. 相关设计图纸及施工图纸二、工程概况1. 工程名称:XX住宅小区给排水工程2. 工程地点:XX市XX区XX路XX号3. 工程规模:总建筑面积约10万平方米,住宅楼12栋,配套设施齐全。

4. 施工周期:自2022年6月1日起,至2023年6月30日止。

三、施工内容1. 生活给水系统:包括入户管道、室内管道、水表、阀门等。

2. 排水系统:包括雨水排水、污水排水、消防排水等。

3. 给排水设备:包括水泵、水箱、阀门、管道等。

四、施工方案1. 施工组织(1)成立给排水工程专项施工小组,负责整个工程的施工管理和协调工作。

(2)明确各施工环节的责任人,确保施工进度和质量。

2. 施工工艺(1)生活给水系统施工:1)入户管道施工:按照设计要求,采用PVC-U给水管,按照规范要求进行埋设。

2)室内管道施工:采用PVC-U给水管,按照规范要求进行敷设,并做好管道固定和支吊架设置。

3)水表、阀门安装:按照规范要求进行安装,确保安装位置准确、牢固。

(2)排水系统施工:1)雨水排水:采用PVC-U雨水管,按照规范要求进行敷设,并做好管道固定和支吊架设置。

2)污水排水:采用PVC-U污水管,按照规范要求进行敷设,并做好管道固定和支吊架设置。

3)消防排水:采用PVC-U消防排水管,按照规范要求进行敷设,并做好管道固定和支吊架设置。

(3)给排水设备施工:1)水泵安装:按照设计要求,选择合适的水泵型号,进行安装调试。

2)水箱安装:按照设计要求,选择合适的水箱型号,进行安装调试。

3)阀门安装:按照规范要求,进行安装调试。

3. 施工质量控制(1)严格执行国家和地方有关施工规范和质量标准。

给排水管施工方案(3篇)

给排水管施工方案(3篇)

第1篇本工程为某住宅小区给排水管道施工项目,主要包括住宅楼、地下车库、地下人防工程等区域的给排水管道施工。

工程总长度约为1000米,其中给水管约为600米,排水管约为400米。

工程预算约为100万元,工期为60天。

二、施工组织设计1. 施工队伍(1)项目经理:负责整个工程的施工组织、协调、管理,确保工程按期完成。

(2)技术负责人:负责施工技术指导、施工方案编制、施工质量监督等。

(3)施工员:负责现场施工管理、施工进度控制、施工安全监督等。

(4)施工班组:负责具体施工操作,包括管道安装、焊接、试压、冲洗等。

2. 施工进度计划根据工程实际情况,制定以下施工进度计划:(1)前期准备:5天(2)管道安装:20天(3)管道焊接:10天(4)管道试压:5天(5)管道冲洗:5天(6)管道验收:5天(7)工程总结:5天三、施工方案1. 施工准备(1)施工图纸:根据设计图纸,对给排水管道进行详细规划,明确管道走向、管径、材质、连接方式等。

(2)施工材料:准备符合设计要求的管道、管件、阀门、焊条等材料。

(3)施工工具:准备切割机、焊接机、试压泵、冲洗泵等施工工具。

(4)施工人员:组织施工队伍,进行技术培训和安全教育。

2. 施工工艺(1)管道安装1)根据设计图纸,确定管道走向,挖掘沟槽,确保沟槽尺寸符合设计要求。

2)在沟槽底部铺设砂垫层,保证管道基础平整。

3)将管道按照设计要求铺设到沟槽内,调整管道高程,确保管道坡度符合设计要求。

4)连接管道与管件,采用焊接、法兰连接等方式。

(2)管道焊接1)焊接前,对管道、管件进行清洗,去除油污、锈蚀等杂质。

2)采用合适的焊接方法,如电弧焊、气焊等,保证焊接质量。

3)焊接过程中,注意控制焊接温度、焊接速度等参数,确保焊接质量。

(3)管道试压1)将管道与试压泵连接,进行试压。

2)试压压力应不低于设计压力的1.5倍,持续时间为30分钟。

3)观察试压过程中管道是否有渗漏现象,如有,应及时处理。

完整版给排水工程施工方案

完整版给排水工程施工方案

本项目为某住宅小区给排水工程,包括室内给水系统、室内排水系统、室外给水管网和室外排水管网。

工程范围涵盖住宅楼、地下车库、绿化景观等区域。

施工工期为6个月。

二、施工准备1. 技术准备(1)组织施工技术人员认真学习设计图纸和相关规范,明确施工要求和施工方法。

(2)编制施工组织设计,明确施工方案、施工工艺、施工进度和质量保证措施。

(3)进行现场踏勘,了解现场环境、周边设施和地下管线情况。

2. 材料准备(1)根据设计要求,采购合格的给排水管道、阀门、管件、卫生器具等材料。

(2)对进场材料进行检验,确保质量符合要求。

3. 机械设备准备(1)准备必要的施工机械设备,如电焊机、切割机、泵车、挖掘机等。

(2)对机械设备进行检查、维护,确保其正常运行。

4. 劳动力准备(1)组织施工队伍,明确施工人员职责。

(2)对施工人员进行岗前培训,提高施工技能和安全意识。

三、施工方案1. 室内给水系统(1)管道铺设:按照设计要求,铺设室内给水管道,确保管道连接牢固、无泄漏。

(2)阀门安装:按照规范要求,安装阀门,确保阀门启闭灵活、密封良好。

(3)卫生器具安装:按照设计要求,安装卫生器具,确保其安装牢固、美观。

2. 室内排水系统(1)管道铺设:按照设计要求,铺设室内排水管道,确保管道连接牢固、无泄漏。

(2)检查井施工:按照规范要求,施工检查井,确保检查井结构合理、施工质量合格。

(3)卫生器具安装:按照设计要求,安装卫生器具,确保其安装牢固、美观。

3. 室外给水管网(1)管道铺设:按照设计要求,铺设室外给水管道,确保管道连接牢固、无泄漏。

(2)阀门安装:按照规范要求,安装阀门,确保阀门启闭灵活、密封良好。

(3)水表安装:按照规范要求,安装水表,确保水表安装准确、计量准确。

4. 室外排水管网(1)管道铺设:按照设计要求,铺设室外排水管道,确保管道连接牢固、无泄漏。

(2)检查井施工:按照规范要求,施工检查井,确保检查井结构合理、施工质量合格。

给排水专项施工方案

给排水专项施工方案

给排水专项施工方案一、施工准备在进行给排水专项施工之前,需要进行充分的施工准备工作。

首先,施工队需要对施工现场进行勘查,并了解现场的地形和环境情况。

其次,需要根据工程要求和设计图纸,准备施工所需的材料和设备。

最后,需要制定详细的施工计划,确定施工的流程和安全措施。

二、施工步骤1. 开挖工程开挖工程是给排水专项施工的第一步,施工队需要根据设计要求和图纸进行开挖。

在开挖的过程中,需要注意保护周围的建筑物和管线,确保施工安全。

2. 管道敷设在开挖完成后,需要进行管道的敷设工作。

根据设计要求和管道规格,施工队需要将管道铺设到指定位置,并做好管道连接和密封工作。

在敷设管道的过程中,需要保证管道的坡度和高程符合设计要求。

3. 排水系统安装排水系统安装是给排水专项施工的重要环节。

施工队需要安装排水井、检查井等设备,确保排水系统的畅通和运行正常。

在安装过程中,需要注意设备的位置和高程,以确保排水系统的有效运行。

4. 系统测试与调试在完成管道敷设和设备安装后,需要进行系统的测试与调试工作。

施工队需要对排水系统进行压力测试和漏水测试,确保系统的完整性和安全性。

同时,还需要调试系统的各项设备,保证系统的正常运行。

三、施工质量控制在给排水专项施工过程中,施工队需要严格控制施工质量,确保工程质量达到设计要求。

施工队需要加强对施工现场的管理,做好施工记录和质量检测工作。

同时,还需要密切与设计单位和监理单位的沟通,及时解决施工中遇到的问题。

四、施工安全防护在给排水专项施工过程中,施工队需要高度重视安全防护工作,确保施工人员的安全。

施工队需要制定完善的安全管理制度,加强对施工人员的安全教育和培训。

同时,还需要配备必要的安全防护设备,确保施工现场的安全。

五、施工总结与验收在给排水专项施工完成后,施工队需要进行施工总结和工程验收工作。

施工队需要对施工过程进行总结,分析施工中存在的问题和不足之处,并提出改进意见。

同时,还需要邀请设计单位和监理单位对工程进行验收,确保工程质量符合要求。

给排水工程施工方案(3篇)

给排水工程施工方案(3篇)

第1篇一、工程概况本工程为XX小区给排水改造工程,主要包括生活给水、生活排水、雨水排放、中水回用等系统。

工程范围为小区内所有建筑物的给排水系统,包括室内外管道、阀门、井室、设备等。

工程总投资约XX万元,预计工期为XX个月。

二、施工组织设计1. 施工组织机构(1)项目经理部:负责整个工程的施工组织、协调和管理。

(2)施工队:负责具体施工任务,包括管道安装、阀门安装、井室施工等。

(3)质检组:负责工程质量检查和验收。

2. 施工人员配备(1)项目经理:1名,负责工程整体规划、协调和管理。

(2)技术负责人:1名,负责技术指导和施工方案的实施。

(3)施工人员:根据工程量配备,包括管道工、电工、焊工、电工等。

(4)质检人员:2名,负责工程质量检查和验收。

3. 施工进度计划(1)施工准备阶段:1个月。

(2)管道安装阶段:3个月。

(3)设备安装阶段:1个月。

(4)调试阶段:1个月。

(5)验收阶段:1个月。

三、施工方案1. 施工准备(1)技术准备:熟悉图纸,了解设计意图,制定详细的施工方案。

(2)材料准备:采购符合设计要求的管道、阀门、井室等材料。

(3)设备准备:准备施工所需的各种设备,如焊机、切割机、钻机等。

(4)人员准备:组织施工队伍,进行技术交底和安全教育。

2. 管道安装(1)管道铺设:按照设计要求,铺设给水、排水、雨水等管道,确保管道铺设平直、牢固。

(2)管道连接:采用焊接、法兰连接等方式,确保管道连接严密、无渗漏。

(3)管道试压:对管道进行试压,确保管道强度和严密性。

3. 井室施工(1)井室开挖:按照设计要求,开挖井室,确保井室尺寸和位置准确。

(2)井室砌筑:采用砖砌或混凝土浇筑,确保井室结构稳定、坚固。

(3)井室回填:回填土时,分层夯实,确保井室周围土壤密实。

4. 设备安装(1)阀门安装:按照设计要求,安装各种阀门,确保阀门启闭灵活、无渗漏。

(2)水泵安装:安装水泵,确保水泵运行平稳、可靠。

(3)中水处理设备安装:安装中水处理设备,确保中水处理效果。

工程给排水施工方案(3篇)

工程给排水施工方案(3篇)

第1篇一、工程概况本工程位于XX市XX区,总建筑面积为XX万平方米,建筑层数为XX层,地下XX 层,地上XX层。

本工程给排水系统主要包括给水系统、排水系统、中水系统等。

二、施工准备1. 施工图纸及技术资料:熟悉施工图纸,了解设计意图,掌握工程给排水系统的设计参数和施工要求。

2. 人员组织:成立给排水施工班组,明确各工种人员职责,确保施工进度和质量。

3. 材料设备:根据施工进度计划,提前采购各类给排水管道、阀门、配件等材料,确保材料质量符合设计要求。

4. 施工工具:准备各类施工工具,如扳手、割管机、焊接设备、测量仪器等。

5. 施工场地:对施工现场进行平整、清理,确保施工场地符合施工要求。

三、施工工艺及方法1. 给水系统施工(1)管道安装:按照设计要求,对给水管道进行定位、切割、焊接、安装等工序,确保管道安装质量。

(2)阀门安装:按照设计要求,对各类阀门进行安装,确保阀门启闭灵活、密封性能良好。

(3)水表安装:按照设计要求,对水表进行安装,确保水表读数准确。

2. 排水系统施工(1)管道安装:按照设计要求,对排水管道进行定位、切割、焊接、安装等工序,确保管道安装质量。

(2)检查井安装:按照设计要求,对检查井进行安装,确保检查井位置准确、密封性能良好。

(3)管道试压:对排水管道进行试压,确保管道无渗漏。

3. 中水系统施工(1)管道安装:按照设计要求,对中水管道进行定位、切割、焊接、安装等工序,确保管道安装质量。

(2)设备安装:按照设计要求,对中水设备进行安装,确保设备运行稳定、性能良好。

四、施工质量控制1. 材料质量:对进场的材料进行检验,确保材料质量符合设计要求。

2. 施工过程:严格按照施工规范进行施工,确保施工质量。

3. 施工检验:对施工过程中的关键工序进行检验,确保施工质量。

4. 竣工验收:对工程进行竣工验收,确保工程质量达到设计要求。

五、施工安全措施1. 施工现场设置安全警示标志,提醒施工人员注意安全。

给排水专项施工方案

给排水专项施工方案

给排水专项施工方案
目录
1.1 施工前准备工作
1.1.1 确定施工范围和施工周期
1.1.2 准备必要的施工设备和材料
1.2 施工过程
1.2.1 清理施工现场
1.2.2 进行排水管道铺设
1.2.3 连接排水管道和检查管道质量
1.3 施工后工作
1.3.1 检测排水系统的正常运行情况
1.3.2 进行清洁消毒工作
1.1 施工前准备工作
在进行排水专项施工之前,首先需要确定施工范围和施工周期。

根据工程要求,准确计算需要进行排水改造的区域,确定施工时间,合理安排施工进度。

同时,还需要准备必要的施工设备和材料。

例如挖掘机、管道连接器、水泥等施工设备和材料,必须提前做好准备,确保施工过程顺利进行。

1.2 施工过程
施工过程中,首先要进行清理施工现场。

清除杂物,确保施工区域干净整洁,为后续施工工作打下基础。

接着进行排水管道铺设工作。

根据施工设计方案,按照一定的规范和要求,进行排水管道的铺设工作,保证管道的连接牢固。

最后,要连接排水管道并检查管道质量。

确保排水管道连接紧密,不漏水,经过质量检验合格后,方可进入下一步工作。

1.3 施工后工作
施工完成后,需要对排水系统进行正常运行情况的检测。

通过放
水试验等方法,检查排水系统是否正常,保证系统运行畅通无阻。

同时,还需要进行清洁消毒工作。

对施工现场进行清洁消毒处理,确保施工完成后环境卫生整洁,达到相关卫生标准。

给排水工程施工方案

给排水工程施工方案
给排水工程施工方案
编 辑:__________________
时 间:__________________
一、工程概况与目标
给排水工程施工方案旨在为我国某城市新区住宅建设项目完善的水设施保障。工程主要包括住宅区给水系统、排水系统及中水处理系统的建设与安装。工程范围涵盖整个住宅区的室内外给排水管道敷设、设备安装及系统调试。
(2)风险应急管理
1. 风险识别:开展施工现场风险识别,针对潜在的安全、质量、环保等方面风险,制定相应的预防措施。
2. 应急预案:制定应急预案,包括突发安全事故、环境污染、自然灾害等,明确应急处理流程和责任人。
3. 应急演练:定期组织应急演练,提高施工人员应对突发事件的处置能力。
4. 应急资源保障:配置必要的应急救援设备、物资和人员,确保应急情况下迅速响应。
5. 建立质量整改制度,对发现的问题及时整改,确保工程质量。
6. 完善质量验收程序,对隐蔽工程、关键部位进行严格验收,确保工程质量符合标准。
(2)安全保障
1. 制定安全管理制度,明确安全责任人,加强施工现场安全管理。
2. 对施工人员进行安全培训,提高安全意识,遵守安全操作规程。
3. 定期进行安全检查,发现安全隐患及时整改,防止安全事故发生。
4. 配备必要的劳动保护用品,确保施工人员的人身安全。
5. 制定应急预案,针对可能发生的安全事故,提前做好应急处理准备。
6. 加强施工现场环境保护,防止施工过程中对周边环境造成污染。
(3)环境保护
1. 合理规划施工场地,减少对周边环境的影响。
2. 严格执行环保法规,确保施工过程中的废气、废水、固体废物等得到有效处理。
6. 施工队伍:包括管道敷设、设备安装、调试等专业工人,按照施工计划进行施工。

施工给排水专项方案

施工给排水专项方案

一、工程概况本工程位于XX市XX区,为一栋总建筑面积为XX平方米的住宅小区。

地下两层,地上XX层,建筑高度XX米。

工程包含给水系统、排水系统、中水系统等。

为确保工程顺利进行,特制定本专项方案。

二、施工准备1. 施工图纸:熟悉并掌握施工图纸,了解给排水系统的布局、管道材质、连接方式等。

2. 材料设备:准备齐全的给排水管道、阀门、卫生器具、泵房设备等。

3. 施工人员:组织专业施工队伍,对施工人员进行技术培训和安全教育。

4. 施工机械:配置挖掘机、吊车、切割机、电焊机等施工机械。

三、施工工艺流程1. 给水系统施工(1)管道安装:按照设计要求,依次安装主管道、立管、支管等。

(2)阀门安装:安装阀门时,确保位置准确、牢固。

(3)试压:对给水管道进行试压,确保无泄漏。

2. 排水系统施工(1)管道安装:按照设计要求,依次安装主管道、立管、支管等。

(2)检查井安装:按照设计要求,安装检查井,确保位置准确、牢固。

(3)试压:对排水管道进行试压,确保无泄漏。

3. 中水系统施工(1)管道安装:按照设计要求,依次安装主管道、立管、支管等。

(2)设备安装:安装中水处理设备,确保设备运行正常。

(3)试运行:对中水系统进行试运行,确保中水达标。

四、施工质量控制1. 材料检验:对给排水管道、阀门、卫生器具等材料进行检验,确保符合设计要求。

2. 施工过程控制:严格按照施工工艺流程进行施工,确保施工质量。

3. 质量验收:对施工完成后的给排水系统进行质量验收,确保系统运行正常。

五、安全措施1. 施工现场安全:加强施工现场安全管理,确保施工人员生命安全。

2. 高处作业:做好高处作业安全防护措施,防止坠落事故发生。

3. 电气安全:严格遵守电气安全操作规程,防止触电事故。

4. 施工机械安全:对施工机械进行定期检查和维护,确保设备安全运行。

六、环境保护1. 施工现场:保持施工现场整洁,及时清理施工垃圾。

2. 施工废水:对施工废水进行处理,达到排放标准。

给排水危大专项施工方案(3篇)

给排水危大专项施工方案(3篇)

第1篇一、工程概况1. 工程名称:XX住宅小区给排水工程2. 工程地点:XX市XX区XX路XX号3. 工程规模:本项目总建筑面积为XX万平方米,其中住宅面积为XX万平方米,配套设施面积为XX万平方米。

4. 工程内容:主要包括给水系统、排水系统、中水系统、雨水系统、消防系统等。

5. 工程特点:本工程涉及多个危险作业环节,施工难度较大,安全风险较高。

二、施工组织与管理1. 施工组织机构- 项目经理:负责全面施工管理工作。

- 技术负责人:负责技术指导和质量控制。

- 质量负责人:负责质量检查和验收。

- 安全负责人:负责安全监督和隐患排查。

- 施工班组长:负责班组施工管理。

2. 施工管理措施- 建立健全施工管理制度,严格执行国家有关法律法规和行业标准。

- 加强施工人员培训,提高施工人员的安全意识和技能水平。

- 严格执行施工方案,确保施工过程安全、有序、高效。

三、施工方案1. 给水系统施工方案- 施工准备:根据设计图纸,准备施工材料、设备、工具等。

- 施工流程:材料进场验收→管道铺设→管道焊接→管道试压→管道冲洗→管道保温→系统调试。

- 施工要点:确保管道安装质量,严格按照规范进行焊接,做好管道试压和冲洗工作。

2. 排水系统施工方案- 施工准备:根据设计图纸,准备施工材料、设备、工具等。

- 施工流程:材料进场验收→管道铺设→管道焊接→管道试压→管道冲洗→管道保温→系统调试。

- 施工要点:确保管道安装质量,严格按照规范进行焊接,做好管道试压和冲洗工作。

3. 中水系统施工方案- 施工准备:根据设计图纸,准备施工材料、设备、工具等。

- 施工流程:材料进场验收→设备安装→管道铺设→管道焊接→管道试压→系统调试。

- 施工要点:确保设备安装质量,严格按照规范进行管道焊接,做好管道试压工作。

4. 雨水系统施工方案- 施工准备:根据设计图纸,准备施工材料、设备、工具等。

- 施工流程:材料进场验收→管道铺设→管道焊接→管道试压→系统调试。

给排水工程施工方案(10页)

给排水工程施工方案(10页)

给排水工程施工方案1. 工程概况1.1 工程名称:某小区给排水工程1.2 工程地点:某市某区某小区1.3 工程规模:小区内给排水管道总长度约10000米,涉及给水、排水、雨水等管道。

1.4 工程内容:包括给水管道、排水管道、雨水管道、检查井、阀门井、化粪池等设施的建设。

1.5 工程投资:约人民币1000万元。

1.6 工程工期:预计工期为6个月。

2. 工程目标2.1 确保给排水工程按时、按质、按量完成。

2.2 确保给排水工程符合国家相关规范和标准。

2.3 确保给排水工程满足小区居民的生活需求。

2.4 确保给排水工程的安全、环保、节能。

3. 施工方案3.1 施工准备3.1.1 施工前,对施工人员进行安全教育和培训,确保施工人员具备必要的安全知识和技能。

3.1.2 施工前,对施工场地进行清理,确保施工场地整洁、安全。

3.1.3 施工前,对施工材料进行检验,确保施工材料符合质量要求。

3.2 施工工艺3.2.1 给水管道施工给水管道采用埋地敷设方式,管道材料为PE给水管。

施工前,进行管道沟槽的开挖,沟槽宽度应大于管道直径的1.5倍,深度应满足设计要求。

管道敷设后,进行管道的焊接和连接,确保管道的严密性和耐久性。

3.2.2 排水管道施工排水管道采用埋地敷设方式,管道材料为PVC排水管。

施工前,进行管道沟槽的开挖,沟槽宽度应大于管道直径的1.5倍,深度应满足设计要求。

管道敷设后,进行管道的焊接和连接,确保管道的严密性和耐久性。

3.2.3 雨水管道施工雨水管道采用埋地敷设方式,管道材料为PVC排水管。

施工前,进行管道沟槽的开挖,沟槽宽度应大于管道直径的1.5倍,深度应满足设计要求。

管道敷设后,进行管道的焊接和连接,确保管道的严密性和耐久性。

3.3 检查井和阀门井施工检查井和阀门井采用砖砌结构,施工前,进行井坑的开挖,井坑尺寸应满足设计要求。

井体砌筑完成后,进行井盖的安装,确保井盖的平整和牢固。

3.4 化粪池施工化粪池采用砖砌结构,施工前,进行池坑的开挖,池坑尺寸应满足设计要求。

给排水工程施工方案

给排水工程施工方案

给排水工程施工方案
一、给排水工程简介
本项目给排水工程包括生活给水系统、污废水排水系统、虹吸雨水排水系统。

二、给排水专业施工组织与流程
1、施工组织
给排水专业根据结构的施工进度适时的插入施工,在施工前配合机电各专业进行管线综合排布,绘制出机电综合管线施工图,各专业在不同的区域进行同时施工,以缩短工期,应保证一种管道施工完毕后给其它专业留有足够的作业面进行施工。

给排水工程劳动力安排见表
2、施工流程
1)给水系统施工流程如图所示。

2)排水系统施工流程如图所示。

3、施工技术要点
组织各专业进行套管预留预埋的技术讨论会议,编写套管预留预埋施工方案,对施工班组进行详细的技术交底;预埋件安装之前根据设计要求校对预埋件尺寸和位置;安装固定好需预埋的套管,请机电专业分包技术人员审核,确保预留套管的准确性;施工完毕后进行隐蔽验收,验收合格后进行后续的混凝土浇筑施工。

套管的设置原则:管道穿过楼板、梁、建筑外墙及隔墙、基础等处时,必须设置套管;套管管径比内穿管管径大1~2号;套管顶部高出完成地面,一般区域为20mm,卫生间及厨房间等涉水房间为50mm,下端与楼板相平;安装在墙壁上的套管端头与饰面平齐。

给排水改造专项施工方案

给排水改造专项施工方案

给排水改造专项施工方案一.项目概况本项目为某城市老旧城区给排水改造工程,主要包括给水管网、排水管网、泵站及配套设施的改造。

工程范围涵盖XX街道、XX社区,总面积约为10平方公里。

工程旨在提高该区域给排水设施的功能,满足居民生活用水需求,减少污水泄漏,改善水环境质量。

二.编制依据1.国家及地方相关法律法规、规范标准;2.项目可行性研究报告、设计方案及批复文件;3.施工现场实际情况;4.施工经验及类似工程案例。

三.施工组织设计1.施工总体布局(1)施工区域划分:根据工程范围和施工内容,将施工区域划分为若干个施工段,每个施工段设置一名现场负责人,负责协调、管理该区域内的施工工作。

(2)施工平面布置:施工现场平面布置应充分考虑施工安全、施工顺序、施工进度、材料供应等因素,合理规划施工道路、临时设施、材料堆放区等。

2.施工队伍组织(1)人员配置:根据工程量和施工内容,合理配置管理人员、技术人员、施工人员等,确保各岗位人员具备相应的资质和能力。

(2)岗位职责:明确各岗位职责,建立健全考核制度,确保施工过程中各项工3.施工进度计划(1)编制施工总进度计划,明确各阶段施工内容、施工周期、施工顺序等。

(2)编制月、周、日施工计划,根据施工进度及时调整,确保工程按期完成。

4.施工质量保证措施(1)建立健全质量管理体系,制定质量管理制度,明确质量责任。

(2)加强施工现场质量监控,严格按照设计文件和规范标准施工,确保工程质量。

(3)定期组织质量检查,对发现的问题及时整改,确保工程质量。

5.施工安全保证措施(1)建立健全安全生产责任制,明确各级管理人员、技术人员、施工人员的安全职责。

(2)编制安全专项施工方案,针对重大危险源、特殊作业环节制定专项安全措施。

(3)加强施工现场安全培训,提高施工人员安全意识。

(4)定期开展安全检查,对安全隐患及时整改,确保施工现场安全。

四.施工工艺1.给水管网改造:采用球墨铸铁管、PE管等新型材料,采用非开挖施工技术,减少对居民生活的影响。

给排水_施工专项方案

给排水_施工专项方案

一、工程概况本工程为某住宅小区给排水工程,包括室内给排水系统和室外给排水系统两部分。

室内给排水系统主要包括生活给水、生活污水、雨水排放等;室外给排水系统主要包括雨水管道、污水管道、化粪池、检查井等。

二、施工准备1. 技术准备(1)组织施工人员学习国家相关法律法规、施工规范、质量标准,确保施工人员熟悉施工工艺和质量要求。

(2)编制详细的施工方案,明确施工流程、施工方法、质量标准、安全措施等。

2. 材料准备(1)按照设计要求,准备各类给排水管道、管件、阀门、泵等设备。

(2)检查材料质量,确保材料符合国家相关标准。

3. 施工机械准备(1)准备挖掘机、装载机、平板车等运输设备。

(2)准备焊机、切割机、电锤、水平尺等施工工具。

三、施工方法1. 室内给排水系统施工(1)施工前,对原有管道进行拆除,清理施工现场。

(2)按照设计要求,进行管道铺设,注意管道的坡度、高程、间距等。

(3)安装阀门、管件、水泵等设备,确保设备安装牢固、运行正常。

(4)对给排水系统进行水压试验,确保系统无渗漏。

2. 室外给排水系统施工(1)根据设计要求,进行管道铺设,注意管道的坡度、高程、间距等。

(2)开挖沟槽,设置检查井、化粪池等设施。

(3)安装管道、管件、阀门等设备,确保设备安装牢固、运行正常。

(4)对给排水系统进行水压试验,确保系统无渗漏。

四、质量要求1. 确保给排水系统管道、设备安装符合设计要求,无渗漏、无变形。

2. 管道坡度、高程、间距等符合规范要求。

3. 系统运行稳定,无异常现象。

4. 系统调试合格,各项指标符合设计要求。

五、安全措施1. 施工现场设置安全警示标志,加强安全教育培训。

2. 严格遵守操作规程,确保施工安全。

3. 定期检查施工设备,确保设备运行正常。

4. 遵循环境保护要求,减少施工对环境的影响。

六、进度安排1. 施工前期准备:1周2. 室内给排水系统施工:2周3. 室外给排水系统施工:3周4. 系统调试及验收:1周总计:7周通过以上施工专项方案的实施,确保本住宅小区给排水工程顺利进行,为业主提供安全、舒适的居住环境。

安装给水排水施工方案(3篇)

安装给水排水施工方案(3篇)

第1篇本项目为某住宅小区给水排水工程,位于XX市XX区,占地面积约为XX万平方米,总建筑面积约为XX万平方米。

工程包含给水系统、排水系统、中水系统、雨水系统等,共计XX栋住宅楼、XX个地下车库、XX个公共设施等。

二、施工方案1. 施工组织设计(1)施工组织机构成立以项目经理为领导的施工项目部,下设技术组、质量组、安全组、材料组、施工班组等,明确各岗位职责,确保工程顺利进行。

(2)施工进度计划根据工程实际情况,制定合理的施工进度计划,确保工程按期完成。

(3)施工资源配置根据工程规模和施工要求,合理配置施工资源,包括人力、物力、财力等。

2. 施工工艺(1)给水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。

2)阀门安装:按照设计要求,安装各类阀门,确保阀门启闭灵活、密封性能良好。

3)水表安装:按照规范要求,安装各类水表,确保水表计量准确、运行稳定。

4)管道试压:按照规范要求,对给水管道进行试压,确保管道无泄漏、安全可靠。

(2)排水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。

2)检查井施工:按照设计要求,施工检查井,确保检查井结构合理、尺寸准确。

3)管道试压:按照规范要求,对排水管道进行试压,确保管道无泄漏、安全可靠。

(3)中水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。

2)中水处理设备安装:按照设计要求,安装中水处理设备,确保设备运行稳定、处理效果良好。

3)中水管道试压:按照规范要求,对中水管道进行试压,确保管道无泄漏、安全可靠。

(4)雨水系统施工工艺1)管道安装:采用焊接、螺纹连接、法兰连接等方式,确保管道连接牢固、密封。

2)雨水口施工:按照设计要求,施工雨水口,确保雨水口结构合理、尺寸准确。

3)管道试压:按照规范要求,对雨水管道进行试压,确保管道无泄漏、安全可靠。

3. 施工质量控制(1)材料质量:严格按照设计要求和规范标准,选用合格的材料,确保材料质量。

给排水工程施工方案

给排水工程施工方案

给排水工程施工方案1 给水工程1.1、测量放样施工前严格按图纸进行放样,根据设计提供的控制点及我处的加密闭合的控制点用全站仪测定出管道中心线,直线段10m一点,曲线段5m一点,并测定出检查井的平面位置及原地面高程。

开挖时根据图纸设计高程计算出开挖深度,按规定坡度放坡,并用石灰撒出开挖坡顶上口两边的边线。

开挖时进行跟踪测量,沟底每隔10m测定出一个平面位置及基底面高程控制桩,严格控制好沟槽底的平面位置及高程,用全站仪测出管道顶中心的平面位置并测出阀门井的平面位置。

管道安装时进行跟踪检查测量,复测管底高程是否与图纸对应,管道施工完毕后进行竣工测量。

各道工序的测量资料需认真做好记录,所有测量成果及时上报监理工程师审核批复。

1.2、管槽开挖施工⑴沟槽开挖前的准备工作开槽前要认真调查了解地上地下障碍物,以便开槽时采取妥善加固保护措施。

根据业主提供的现况地下管线图及我处的现场调查,统计出现况地下管线的情况,采取有效措施加以保护。

⑵沟槽开挖的形式根据设计图中设计管道的规格及埋置深度以及规范要求来确实沟槽的开挖形式。

当管道埋深不大于3米时。

当管道埋深大于3米时,采用分层开挖,每层深度不超过2米,层间工作平台宽度不小于0.8m,放坡坡度1:1。

⑶开挖方法①沟槽开挖采用人工+机械进行开挖,槽底预留200~300mm土层由人工开挖至设计高程。

开挖过程中严禁超挖,以防止扰动地基。

对于有地下障碍物(现状管缆等)的地段,由人工开挖严禁破坏;②沟槽开挖尽量按先深后浅的顺序进行,以利于排水;③挖槽土方处置:按现场暂存、施工范围线外暂存、外弃相结合的原则进行。

开挖土方凡适宜回填的土,均要选择妥善位置进行堆放,但不得覆盖测量等标记,均暂存于现场用于沟槽回填。

回填土施工前,制定合理的土方调配计划,按照做好土方平衡、少土方外运、现场土方调运的原则进行处置。

④开槽后及时约请各有关人员验槽,槽底合格后方可进行下道工序施工。

如遇槽底土基不符合设计要求时,及时与设计、监理单位联系,共同确定基底处理措施。

给排水工程施工方案

给排水工程施工方案

给排水工程施工方案(一)给水系统施工方法及工艺一、给水工程施工工艺流程(二)给水管道施工方法1、预埋、预留给排水工程的预埋预留作业主要包括:地下穿外墙防水套管,穿墙、梁钢套管,卫生器具排水口预留洞,管道穿楼板孔洞,设备基础预留孔洞及预埋铁件等。

预埋预留作业主要是通过配合主体结构施工来完成,预埋预留的精确性和准确性对整个安装工程至关重要,为此,我们采取如下措施:(1)施工前,对照土建施工图,找出所有预埋预留点,同时与土建、暖通、电气等其他专业沟通,查看今后安装是否有冲突、交叉现象,做到先期避免,减少今后不必要的返工。

(2)穿结构梁、剪力墙刚性套管安装:主体结构钢筋绑扎完成后,按照给排水施工图标高,坐标找准位置,然后将套管置于钢筋中,找准定位后焊接固定在钢筋网上,套管内要用废纸等物填塞密实,以防砼施工时流入套管内,土建拆模后及时找出所有套管,清理掉里边的填充物。

(3)穿砌墙套管安装:土建专业在砌筑隔墙时,按专业施工图标高、坐标将套管置于隔墙中,用砌块找平后用砂浆固定,然后移交给土建队伍继续施工。

三、管道支架制作安装1、管架型式、材料的选用应符合设计或现场管道布置、排列的实际需要;2、管架下料和组对时先点焊,检查合格后编号,然后正式焊接;3、管架制作完毕后及时进行防锈处理;4、管架的安装部位,设置要合理,各种管道尽量布置在同一管架上;5、施工原则:先大管后小管,有压管让无压管;6、管架应牢固紧密固定在墙上、柱子、顶板或其它结构物上。

管架安装应水平,吊杆应垂直,受力部件焊接牢靠;7、管架要在同一水平或垂直面上,使管架布置整齐、方向统一。

支架安装大样 阀门支架离管中距离500~1000支架离管中距离500~1000阀门支架支撑位置大样管道系统的坐标、标高的允许偏差应符合下表的规定。

水平管道纵、横方向的弯曲,立管的垂直度,平行管道和成排阀的位置允许偏差应符合下表的规定。

管道和阀门位置的允许偏差表1、管道切割和预加工管材切割前应按配管图先标定管道外径和长度,其外径误差应在容许范围之内,管材切口端面应垂直于管道中心轴线,其倾斜偏差不得大于下表规定:管道切割允许偏差表(3)管端至沟槽段的表面应平整,无凹凸、无滚痕;(4)沟槽圆心与管壁同心,沟槽宽度和深度符合要求;(5)用滚槽机对管材加工成型的沟槽,不得损坏管子的镀锌层和内壁的各种涂层和内衬层;(6)滚槽时,加工一个沟槽所用的时间不应大于下表的时间。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

2015年接收配套学校—常营三期配套幼儿园综合装修项目给排水专项施工方案编制人:审核人:批准人:单位名称:江苏建设控股集团有限公司日期:年月日目录目录 (1)1. 工程概况 (2)2 编制依据 (2)3 施工准备和部署 (2)3.1 技术准备 (2)3.2 组织准备 (2)3.3 物资准备 (3)4、劳动力、机具配置 (3)5、施工方法 (3)6、质量保证措施 (19)6.1 建立健全质量管理体系 (19)6.2 强化技术交底制度 (19)6.3 落实“三检”制度 (19)6.4 严把原材料质量 (19)6.5、定期组织规范标准学习 (20)6.6 搞好各个专业的配合 (20)6.7 实行质量优劣奖惩制度 (20)6.8 规范化施工 (20)6.9 开展QC小组活动 (20)7、安全保证措施 (20)7.1 从思想上树立“安全第一”的思想 (20)7.2建立健全安全管理措施 (20)7.3 建立健全安全技术措施 (21)7.4 消防安全管理 (21)8、工期保证措施 (22)9、成品保护 (22)给排水专项施工方案1. 工程概况1、工程名称:2015年接收配套学校—常营三期配套幼儿园综合装修项目2、工程地点:北京市朝阳区常营居住区三期(常营地区)3、施工范围:校舍综合装修;建筑外立面装修、内部地面铺砖、墙面粉刷、新做吊顶、门窗灯具更换、强弱电新路安装、给排水及供暖线路改造等4、质量标准:达到国家和地方现行《工程施工质量验收规范》合格标准。

5、工期要求:工期为60日历天。

2 编制依据2.1 《常营三期配套幼儿园综合装修项目给排水施工图》2.2 建筑给排水施工及验收规范。

2.3 《建筑给排水通用图集》。

3 施工准备和部署3.1 技术准备3.1.1 图纸熟悉图纸的内容,掌握施工图的全部内容和设计意图,编制针对性强的专项施工方案,积极配合建设单位组织图纸会审与设计交底。

3.1.2 细化图纸做好各专业、各工种、各工序之间的协调工作,各专业本着管道让通风,小管道让大管道,有压管道让无压管道的原则,确定各专业管线和标高以及支架位置。

积极加强与土建专业之间的沟通,了解土建的施工进度,建筑做法;核实建施、结施图中安装孔洞的预留设计,对不合适的洞口及时修正;就安装的具体情况向土建相关工程师阐述,以便取得更默切的配合。

争取做到步调一致,不返工、不相互污染、不相互拆台。

积极加强与业主和监理之间的沟通,了解业主最终意图,并且根据目前的市场及当前的建筑功能,提出先进的、可行的、合理化建议。

准备全面的工程资料表格,准备竣工资料的收集归档。

提出详细的施工方案。

3.2 组织准备3.2.1 水、电、场地施工场地、电源等临时设施满足施工要求,在施工前准备好,做到材料、设备分类、分地方堆放、整齐、有序。

3.2.2 施工人员组织技术工人及充足的劳动力进场,做好特殊工种的持证上岗培训。

熟悉施工现场的环境,准备施工。

3.3 物资准备根据图纸提出材料计划,根据施工进度需要和业主要求,物资设备分期、分批运进现场,并根据具体情况及时地进行调整。

材料应有质量部门的产品合格证,检验报告并应有明显标明生产厂的名称、生产日期和检验代号等。

4、劳动力、机具配置劳动力及机具的配置要根据土建、装修进度的要求逐渐展开,合理安排。

根据给排水安装工程工作量的大小进行增减。

4.1 劳动力配置计划表2 劳动力配置4.2主要机具表表3 主要机具表5、施工方法5.1 预埋、预留给排水工程的预埋预留工作主要包括:地下穿外墙防水套管,穿墙、梁钢套管,卫生器具排水口预留洞,管道穿楼板孔洞,设备基础预留孔洞及预埋铁件等。

预埋预留工作主要是通过配合主体结构施工来完成,预埋预留的精确性和准确性对整个安装工程至关重要,为此,我们采取如下措施:5.1.1施工前,对照土建施工图,找出所有预埋预留点,同时与土建、暖通、电气等其他专业沟通,查看今后安装是否有冲突、交叉现象,做到先期避免,减少今后不必要的返工。

5.1.2穿结构梁、柱刚性套管安装:主体结构钢筋绑扎完成后,按照给排水施工图标高,坐标找准位置,然后将套管置于钢筋中,找准定位后焊接固定在钢筋网上,套管内要用废纸等物填塞密实,以防砼施工时流入套管内,土建拆模后及时找出所有套管,清理掉里边的填充物。

5.1.3穿砌墙套管安装:土建专业在砌筑隔墙时,按专业施工图标高、坐标将套管置于隔墙中,用砌块找平后用砂浆固定,然后移交给土建队伍继续施工。

5.2管道支架制作安装5.2.1管架型式、材料的选用应符合设计或现场管道布置、排列的实际需要;5.2.2管架下料和组对时先点焊,检查合格后编号,然后正式焊接;5.2.3管架制作完毕后及时进行防锈处理;5.2.4管架的安装部位,设置要合理,各种管道尽量布置在同一管架上;管架的安装部位,设置要合理,各种管道尽量布置在同一管架上;5.2.5施工原则:先大管后小管,有压管让无压管;5.2.6管架应牢固紧密固定在墙上、柱子、顶板或其它结构物上。

管架安装应水平,吊杆应垂直,受力部件焊接牢靠;5.2.7管架要在同一水平或垂直面上,使管架布置整齐、方向统一。

5.3 给水、中水系统5.3.1施工工艺流程图:给水、中水工程施工工艺流程5.3.2给水、中水铝合金衬塑管道施工1)管道系统连接组成A、管材与管件连接(如直接头、弯头、三通等)图2B、带外丝管件与市场螺纹标准件的连接(如截止阀、球阀、厨、卫洁具金属软管、散热器接头等)图3C、带内丝管件体与市场外螺纹标准件的连图42)管道安装程序A、管道剥皮和热熔严格按下表执行表4铝合金衬塑管剥“皮”长度单位:mm表5 热熔连接技术要求注:环境温度低于5℃时,加热时间延长50%。

B、连接时,无旋转地把管端导入加热套内,插入到铝合金管断口剥皮处。

同时无旋转地把管件推到加热头上,达到规定热熔深度。

C、达到加热时间后,立即把管材及管件从加热头上同时取下,迅速无旋转地直接插入到管件内,稳定几分钟,使接头处形成均匀凸缘。

D、在表5规定的加工时间内,刚热熔接好的接头还可以校正,但严禁旋转。

E、热熔控制温度PB:230℃±10℃;PE-RT:240℃±10℃;PPR:260℃±10℃。

3)铝合金衬塑管与其他管道同沟(架)敷设时,不得敷设在热水或蒸汽管的上面;与其它管道交叉敷设时,应采取相应的保护措施。

4)管道穿过楼板时必须设置套管,套管可采用塑料管;穿过屋面时必须设金属套管;套管应高出地面或屋面50~100mm,并采取可靠的防水措施。

5)管道敷设严禁轴向扭曲,穿墙或楼板时不得强制校正。

6)管道埋地敷设时,管道外表面应涂刷沥青(3油2布)防腐层。

7)支吊架安装A、管道安装时必须根据不同管径和要求设置管卡,吊卡或金属鞍卡位置应比较准确,埋设要平整,管卡与管道接触应紧密,但在需要热补偿的地方应松动让管道能受热滑动膨胀。

B、在铝合金衬塑管的各个配水点,受力处,必须采取可靠的固定措施。

C、当使用角管卡与U 型螺栓固定时,管卡与管材间加装橡胶垫。

D、立管和横贯支架的间距不得大于表6的规定:表 6 冷﹑热水管支吊架最大间距单位:mm8)管道系统的热补偿:A、考虑管材受环境和管内介质温度变化的影响,产生冷热伸缩,支管段每隔一定距离应设置补偿伸缩器,管道支架应采用滑动支架,并在滑动处涂抹黄油脂。

B、不设固定支架的L型管道补偿,其直线管道最大长度不超过3m,其最小自由臂长度可按表8采用。

表7 L型管道最小自由臂长度单位:mm注:表中热水管自由臂长度计算管内温差为70℃,冷水管为20℃,管外空气温差取60℃,线膨胀系数取0.035mm/m.k。

图5C、热补偿也可以用Ⅱ型管安装成水平或垂直位置进行热补偿。

图65.3.3给水、中水PPR管道施工1)一般要求A、安装人员应熟悉热熔式插接连接PP-R管的一般性能,掌握基本的操作要点。

B、安装人员应熟悉设计图纸,了解建筑物的结构工艺布置情况及其它工种相互配合的关系。

C、施工前应对材料和外观及配件等进行检查,禁止将交联聚丙烯管长期暴露于阳光下。

D、管道穿越墙、板处应设套管,套管内径应比穿管外径大20mm,套管内填柔性不燃材料。

E、凡埋设在地下或墙、板内暗装管道,必须先进行水压试验,试验合格后方可再填埋或封闭。

2)配管要点A、管子的切割应采用专门的切割剪或普通手工锯。

剪切管子时应保证切口平整。

剪切时断面应与管轴方向垂直。

B、管子末端外表面刀刮一斜面,在熔焊之前,焊接部分最好用酒精清洁,然后用清洁的布或纸擦干,并在管子上划出需熔焊的长度。

C、将专用熔焊机打开加温至260℃,当控制指示灯变成绿灯时,开始焊接。

D、将需连接的管子和配件放进焊接机头,加热管子的外表面和配件接口的内表面。

然后同时从机头处拔出并迅速将管子加热的端头插入已加热的配件接口。

插入时不能旋转管子,插入后应静置冷却数分钟不动。

其加热时间和冷却时间及焊接深度按下表要求执行:表8 PPR管加热时间和冷却时间及焊接深度注:若环境温度小于5℃,加热时间应延长50%。

E熔焊机用完后,需清洁机头以备下次使用。

F将已熔焊连接好的管子安装就位。

3)管道支、吊架安装A、管道支吊架的选用,可根据现场安装情况,选用管材生产厂制造配套生产的塑料管夹或全国通用给排水标准图集《管道支架及吊架S161》中55—16、48、49页中的钢制支吊架。

安装时钢制支、吊架的管卡与管子之间衬一层厚度为1mm的软橡胶板。

B、管道支、吊架安设间距表9 支架安装最大间距单位:mm5.3.4管道试压1)为确保管道一次性试压成功,现场成立试压组。

管道系统分区域单独试压,系统全部完成后整体试压。

2)试压水源:工程临时用水水源。

3)试压方法A、管道在隐蔽前做好单项水压试验,系统安装完后进行综合水压试验。

B、试压前要先封好盲板,认真检查管路是否连接正确,有无管内堵死。

C、管路上的各种阀门在安装前拆开清洗,检查阀柄是否灵活。

D、压力管道试压注水从底部缓慢进行,等最高点放气阀出水,确认无空气时再打压,打至工作压力时检查管道以及各接口、阀门有无渗漏,如无渗漏时再继续升压至试验压力,如有渗漏时及时修好,重新打压。

如均无渗漏,持续规定时间内,观察其压力下降在允许范围内,通知有关人员验收,办理交接手续,然后把水泄净。

E、压力管道试压设备采用电动打压泵或手动打压泵,试压用的压力表不少于2只,精度不低于1.5级,量程为试验压力值的1.5~2倍。

F、试压时设多人进行巡回检查,严防跑水、冒水现象。

G、试验压力:室内给水、中水管道试验压力为1.0MPa,在试验压力下稳压1h,压力降不得超过0.05MPa,然后降到工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa,同时检查各连接处不得渗漏。

5.3.5管道冲洗室内给水、中水系统管道试压合格后,交付使用前进行冲洗试验,冲洗以有压生活用水进行冲洗,冲洗水速不小于1.5m/s,直至水中不带泥沙等夹质,且出口处水的颜色、透明度与入口处水的颜色基本一致时方为合格。
