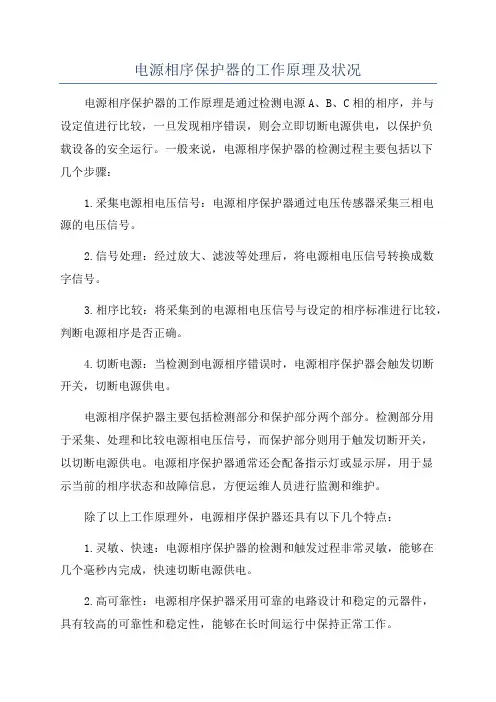

电源相序保护器的工作原理及状况

电源相序保护器的工作原理及状况电源相序保护器的工作原理是通过检测电源A、B、C相的相序，并与设定值进行比较，一旦发现相序错误，则会立即切断电源供电，以保护负载设备的安全运行。

一般来说，电源相序保护器的检测过程主要包括以下几个步骤：1.采集电源相电压信号：电源相序保护器通过电压传感器采集三相电源的电压信号。

2.信号处理：经过放大、滤波等处理后，将电源相电压信号转换成数字信号。

3.相序比较：将采集到的电源相电压信号与设定的相序标准进行比较，判断电源相序是否正确。

4.切断电源：当检测到电源相序错误时，电源相序保护器会触发切断开关，切断电源供电。

电源相序保护器主要包括检测部分和保护部分两个部分。

检测部分用于采集、处理和比较电源相电压信号，而保护部分则用于触发切断开关，以切断电源供电。

电源相序保护器通常还会配备指示灯或显示屏，用于显示当前的相序状态和故障信息，方便运维人员进行监测和维护。

除了以上工作原理外，电源相序保护器还具有以下几个特点：1.灵敏、快速：电源相序保护器的检测和触发过程非常灵敏，能够在几个毫秒内完成，快速切断电源供电。

2.高可靠性：电源相序保护器采用可靠的电路设计和稳定的元器件，具有较高的可靠性和稳定性，能够在长时间运行中保持正常工作。

3.安全稳定：电源相序保护器能够有效地检测和保护电气设备免受电源相序错误的影响，确保负载设备的安全运行。

4.易于安装和使用：电源相序保护器通常是小型、紧凑的装置，安装方便，使用简单。

只需将其与电源线路连接，并进行设定即可正常使用。

总之，电源相序保护器通过检测电源相序，并与设定值进行比较，切断电源供电，以保护负载设备免受电源相序错误的影响。

它在电气设备的安全运行中起着重要的作用，值得广泛应用。

电源相序保护器

PSC-100/101型电源相序保护器使用说明书北京德泰法亚技贸有限责任公司一、概述在采用三相异步电机作为动力源的场合，往往要求电机的旋转方向保持恒定，以确保设备的正常运转。

尤其是在运动方向不可变更的场合，电源相序的不慎改变将会使设备失控、造成设备损坏乃至发生重大事故。

例如升降机和传送带的反向运行会使人员和物料的传送发生逆转；制冷电机的反转会使压缩机瞬间损毁；风机电机的反转会使通风或排风无法实现，从而引发人身事故，水泵电机的反转会使给排水系统工作紊乱等等。

总之，电源相序的意外改变有可能给生产经营活动带来重大损失。

为了确保电机的转向正确，所有三相异步电机在接入电网时都要进行转向测试，当确认转向无误后方可投入运行。

如果电源的相序从此不再改变，则电机的转向也不会发生变化。

但是，为异步电机供电的电源相序并不是永不改变的，一些企业或车间在对内部的电路进行维修时，相序改变的情况时有发生。

特别是无人值守设备在租用三相电源的情况下，由于电路的出租方对电源的相序没有要求，往往会为了三相电源线的负荷平衡而改变相序。

而这种改变就会使一些无人值守的设备发生故障或停机。

图一、相序保护器外形为了确保设备在三相电源的相序发生意外改变时不致损坏，很多设备上需要安装相序监测装置，一旦电源相序发生该变，该监测装置将发出警告并令设备无法启动，从而保护了设备的安全。

PSC-100/101型电源相序保护器是一款兼有监测和执行功能的相序监控装置，用户只需配接一只接触器或一只带有欠压脱扣线圈的空气开关就可以组成一套完整的相序监控设备。

该设备在检测到电源相序发生变化时，可以迅速切断电源，确保不会因电源相序发生改变而造成损失。

PSC-101型电源相序保护器具有三相电源缺相保护功能。

由于采用相位差法来判断是否缺相，因此可以在带有三相异步电机的电路中检测是否发生缺相故障，其检测灵敏度可以调整，以适应不同性质的负载。

二、技术参数1、电源电压：三相380V或660V （订货时选择）2、频率：50Hz3、缺相保护灵敏度：可调（仅PSC-101型有此功能）4、缺相保护反应时间：1~2秒5、几何尺寸：（高×宽×深）115 ×117 ×70 mm6、重量： 0.48kg7、PSC-100/101型相序保护器的区别型号缺相保护功能PSC-100 无PSC-101 有三、适用场合PSC-100/101型电源相序保护器适用如下工作场合：1、移动通信的基站：由于移动通信的基站大多设在民用建筑中，而民用建筑中三相电源的相序是很难保证永不改变的，一旦电源相序发生了变化，基站中的部分三相设备将无法正常工作，进而导致局部通讯中断，甚至造成设备损坏。

相序保护器原理和接线

相序保护器原理和接线相序保护器是一种用于电气系统中的保护装置，用于监测三相电源的相序是否正确，并在相序错误的情况下切断电源以避免电气设备受到损坏。

相序保护器可以广泛应用于发电厂、变电站、电力系统和工业设备等领域，保护电气设备免受相序错误带来的危害。

相序保护器的工作原理是通过监测电源切换器的相位关系来确定相序是否正确。

它通常由电位器、电路、继电器和触点等组成。

当电源切换引线相位关系正确时，相序保护器不会产生任何操作；而当相位关系错误时，相序保护器会产生一个输出信号，通过触点控制继电器开关来切断电源。

相序保护器的接线通常包括三个主要部分：电源输入端、负载输出端和触点接线端。

电源输入端通常包括A相、B相和C相三个引线，用于接入三相电源。

负载输出端通常包括A相、B相和C相三个引线，用于接入电气设备的三相线路。

触点接线端通常包括正常工作触点和信号反馈触点，用于进行相序保护器的控制和监测。

接线时，首先将电源输入端的A相、B相和C相引线与三相电源的对应引线相连，确保正确接线。

然后将负载输出端的A相、B相和C相引线与电气设备的对应引线相连，确保正确接线。

最后，将触点接线端的正常工作触点和信号反馈触点与继电器、控制电路等设备相连，以实现相序保护器的正常操作和监测。

总之，相序保护器通过监测电源的相位关系来判断相序是否正确，并在相序错误时切断电源，以保护电气设备的安全运行。

在接线时，需要确保正确连接电源输入端、负载输出端和触点接线端，以确保相序保护器能够正常工作。

相序保护器在电力系统中起着重要的作用，能够提高电气设备的可靠性和安全性。

断相与相序保护继电器工作原理及接线图解

断相与相序保护继电器工作原理及接线图解电气自动化控制网断相与相序保护继电器是一种用于工业自动化控制三相电路中的器件。

这种断相与相序保护继电器，内部安装三根相线的取样电路，特别是一些要求不可随便调相的行车或者机床正反转中。

这种结构的保护器，在三相交流电路中作过欠压、断相保护及不可逆转传动设备中作相序保护，具有性能可靠，适用范围广，使用方便等特点。

该系列保护器按图接入电源控制回路，即能起到保护作用，当正常运行的三相电路中，任何一相熔断器开路或者是低压供电线路有断相时，内部的继电器受控于集成电路芯片输出信号，可以迅速的动作，控制交流接触器的线圈，将交流接触器的触头切断，这样就使主电路的3×380V电源没有电源到达被控制的负载电机上，从而达到交流接触器主触头动作,对负载进行断相保护。

其实，这种断相与相序保护继电器它是集成了相序保护，通过继电器来扩大控制交流接触器线圈的一种装置，出厂设计有状态指示灯，一般指示灯亮则说明它工作正常，如果指示灯不亮，则说明断相了或者说的相序出现问题了。

⚡断相保护接线时注意，一般交流电的三根相线分为L1、L2、L3，需要将它们分别接到断相与相序继电器的1、2、3接线端中，如果初次接线，它的指示灯不亮，可以将三相电源端之间任意一相对调一下即可，当接线正确，指示灯常亮。

如果正常使用时，出现断相或者是有一相的线电压< 85%的问题时，保护器是要可靠动作的，动作时间< 2 s。

这种相序保护器还可以鉴别三相电压不平衡，如果三相电源中任意一相电压与另两相电压之间的不对称度满足下式时，保护器可靠动作，动作时间< 2s。

这种断相与相序继电器的输出有5、6、7、8四个接线端子，5、6为一组常开触点，7、8为一组常闭触点，一般都使用5、6接线端子为控制交流接触器的线圈用，而它的7、8一般作为故障报警的喇叭控制使用，只是一种提示音给人们的提示。

相序保护器接线图

相序保护器相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备因为电源相序接反后倒转而导致事故或设备损坏。

如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。

空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。

相序保护器图一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的。

相序保护器优点相序保护器是一种多功能三相电源系统或三相用电设备的监测和保护仪器。

相序保护器可实时显示三相电源电压、并可在电源发生过压保护、欠压保护、缺相保护、不平衡保护、错相保护等故障时通过继电器输出的形式,给用户提供报警输出和保护电路动作输出的触点控制信号，起到报警和保护作用。

集三相电压显示、过电压保护、欠电压保护、缺相保护（断相保护）、电压不平衡保护、相序保护（错相保护）于一体，采用功能强大的微处理器芯片和非易失存储技术，显示采用高清晰超宽温中文液晶，具有功能齐全，性能稳定，显示直观、操作简便的特点。

相序保护器工作原理取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。

当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生。

三相电源依次接入保护器的U,V,W(有的是R,S,T)三个接线点，相序保护器的辅助触点一般有一常开一常闭。

接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。

若起到保护作用，应该接常闭触点。

相序保护器操作指南1、把三相电源的三相四线分别接入相序保护器的L1、L2、L3、N端。

相序保护器工作原理

相序保护器工作原理
相序保护器是一种用于保护电力系统的重要装置，它能够监测电力系统中的相序，一旦出现相序错误，相序保护器就会及时地切断电路，以保护设备和人员的安全。

那么，相序保护器是如何工作的呢？接下来，我们将详细介绍相序保护器的工作原理。

首先，相序保护器通过检测电力系统中的相序来判断电路是否正常。

在三相交流电系统中，正常情况下，三相电压的相位差应该是120度，即A相、B相、C相之间的相位差应该是120度。

当电路中出现相序错误时，比如A相和B相的相位差变成了240度，这时相序保护器就会发现异常，并立即采取措施。

其次，相序保护器在检测到相序错误时会立即切断电路。

一旦相序保护器发现电力系统中出现相序错误，它会通过内部的电路和逻辑控制器，发出切断电路的指令。

这样一来，就可以防止相序错误对设备和人员造成危害，保护电力系统的正常运行。

此外，相序保护器还可以进行自检和故障诊断。

相序保护器通常会定期进行自检，以确保其自身的正常运行。

同时，当相序保护器发生故障时，它也能够通过内部的故障诊断功能，及时地发现并报警，以便进行维修和更换。

总的来说，相序保护器通过监测电力系统中的相序，及时切断电路，以保护设备和人员的安全。

它具有快速响应、可靠性高、自检功能强等特点，是电力系统中不可或缺的重要装置。

在实际应用中，相序保护器通常与其他保护装置相结合，共同保护电力系统的安全运行。

通过了解相序保护器的工作原理，我们可以更好地理解其在电力系统中的作用，为电力系统的安全运行提供保障。

相序保护器

JL-420相序保护器说明书相序保护器概述JL-420相序保护器是我公司研制的一款简洁实用型三相三线制的电源保护继电器。

特别适用于起重机械、电梯、制冷控制系统等对相序错相有特别要求，相序错误时容易造成安全事故、设备损坏的场合。

本品能对设备的供电电源进行实时监控，在电源发生过电压、欠电压、相序、三相电压不平衡、断相等异常时迅速切断电源。

JL-420相序保护器不但可替代国内的传统型号的同类产品，如XJ2、XJ3、XJ3-G、XJ-4、XJ-5、XJ-6、XJ11、XJ11-D、XJ3-D ;而且完全可替代国外进口品牌的同类产品，如西门子、施耐德、佳乐和欧姆龙等品牌，不但具有优越的性能，更具有超高的性价比。

相序保护器性能特点1、采用三相三线制工作方式，能更好的适应如起重机类的三相三线制供电设备的保护；2、保护器内部供电采用三相供电，即使任意一相断相也不影响保护功能的实现及故障指示；3、采用交流采样技术，实时检测三相电压变化情况，测量更精确，故障判定更可靠；4、能准确判断任何状态下的断相(动态断相和静态断相)故障；5、能准确区分断相故障和相序错故障；6、能分别指示各种故障状态；7、过欠压动作值和动作时间可灵活调节，动作时间最快可达0.1 秒;8、标准HT35导轨式安装更方便；9、宽度仅为22.5mm，节省柜内空间；10、压线式接线端子，连接更加方便可靠。

相序保护器规格选型JL-420相序保护器按保护功能、不同电压等级的产品选型。

型号额定电压(VAC)过电压保护欠电压保护相序保护电压不平衡保护断相保护电压设定(%)动作时间(S)电压设定(%)动作时间(S)JL-420 380 5-20 0.1-10 5-20 0.1-10 •••JL-420/A 380 +15 1 -15 5 •••JL-420/B 380 +10 1 -10 5 •••JL-420/X 380 用户约定用户约定用户约定用户约定•用户约定•JL-420/T 380 O O O O•••JL-420/660 660 5-20 0.1-10 5-20 0.1-10 •••宁波市海曙巨龙电气厂•表示具有该功能O表示不具有该功能产品选型举例如用户需要全部保护功能（过电压保护、欠电压保护、缺相保护（断相保护）、三相电压不平衡保护、相序保护），使用于380V电压的相序保护器，并且要求过欠电压保护动作门限值及动作时间可调节，那所选择的产品型号，应该为JL-420相序保护器。

rd6相序保护器工作原理

rd6相序保护器工作原理
rd6相序保护器的工作原理是基于电源系统中的三相电压和电
流之间的相位差。

该装置通过检测三相电流和电压的相位差，来判断电源系统是否存在相序错误。

当电源系统中的相序错误出现时，即电流和电压之间的相位差超出预设的范围，rd6相序保护器会通过电流互感器和电压互
感器获取三相电压和电流的实时数据。

然后，rd6相序保护器会将获取到的数据进行处理，计算电流
和电压之间的相位差，并与预设的相位差阈值进行比较。

如果相位差超过阈值，则rd6相序保护器会认为存在相序错误，并
发出相应的保护信号。

保护信号通常会触发断路器或其他保护设备，以切断电源系统，从而保护负载和电气设备免受相序错误的影响。

同时，rd6相
序保护器还可以提供相序错误发生的报警信号，以便运维人员及时检修系统。

综上所述，rd6相序保护器通过检测电源系统中的三相电流和
电压的相位差，来判断是否存在相序错误，并通过相应的保护信号触发保护设备，以确保电源系统正常运行。

柜式空调相序保护电路工作原理

柜式空调相序保护电路工作原理
相序板在三相电源相序与压缩机运行供电相序不一致、或断相时断开控制电路,从而对压缩机进行保护。

按控制方式一般有2种,即使用继电器触点和使用微处理器(CPU)控制光耦合器次级,输出端子一般串接在交流接触器的线圈供电回路或保护回路中,当遇到相序不对或断相时,继电器触点断开(或光耦合器二次侧断开),交流接触器的线圈供电随之被断开,从而保护压缩机。

打开今日头条，查看更多精彩图片
(1)继电器方式
柜式空调器室外机相序板电路由3个电阻、3个电容、1个继电器组成。

当三相供电相序与压缩机工作相序一致时,继电器线圈两端电压为交流220V,线圈中有电流通过,产生吸力使触点导通;当三相供电相序与压缩机工作相序不一致或断相时,继电器线圈两端电压低于交流20V 较多,线圈通过的电流所产生的吸力很小,因而触点是断开的。

(2)微处理器(CPU)方式
美的柜式空调器室外机相序板相序检测电路由光耦合器、微处理器(CPU)、电阻等元器件组成。

三相供电U、V、W经光耦合器(PC817)分别输送到CPU的3个检测引脚,由CPU进行分析和判断,当检测三相供电相序与内置程序相同(即符合压缩机运行条件时,控制光耦合器(MoC3022)次级导通,相当于继电器触点闭合;当检测三相供电相序与内置程序不同时,控制光耦合器(Mo3022)次级截止,相当于
继电器触点断开。

断相相序保护器的工作原理完整版

断相相序保护器的工作原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

R1～R3、电容C1和氖泡N B组成三相交流电相序检测电路。

由于C1的移相作用，当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B 接入时，氖泡则不亮。

当按下启动按钮QA时，交流电经C2降压、VD1和VD2整流、DW稳压及C3滤波后得到12V直流电压，加在由继电器K、光敏电阻CDS和开关管V组成的保护执行电路上。

如果此时相序为A、B、C顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合，K1接通交流接触器C的控制回路，C吸合，电动机启动运转。

反之，如为逆相序，则氖泡不亮，K不吸合，K1断开，电动机便不能被启动。

由此而达到保护目的。

9.温度保护在电动机电流没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。

这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。

温度保护通常可采用温度继电器。

温度继电器主要有双金属片和热敏电阻式两种，它们都被直接埋置在发热部位。

温度保护与过载保护都是利用温度来触发保护，但并不完全相同。

过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。

温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。

温度保护与过载保护也是不能互相替代的。

10.漏电保护为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。

相序保护器原理图

相序保护器原理图
相序保护器原理图简述如下：
该保护器主要由三个主要部分组成：变压器（T），比较器（C）和动作器（A）。

其中，变压器从电网中获取三相电源，并将其转换为适合比较器处理的低压信号。

比较器用来检测三相电源的相序情况，并将结果与预设的相序进行比较。

如果相序正确，比较器不发出任何信号，保持动作器处于未动作状态。

如果相序错误，比较器会向动作器发送信号，导致它进行动作，从而切断电源或触发其他保护动作。

具体的工作过程如下：
1. 变压器将三相电源转换为低压信号，并将其输入比较器。

2. 比较器通过比较三相电源的相序情况与预设的相序，判断是否相序错误。

3. 如果相序正确，比较器不发出任何信号，保持动作器处于未动作状态。

4. 如果相序错误，比较器向动作器发送信号，触发其动作。

动作器可能会切断电源或触发其他保护措施，以防止电网故障进一步扩大。

5. 一旦相序恢复正常，比较器停止发送信号，动作器恢复初始状态。

通过这种方式，相序保护器能够有效地保护电网免受相序错误可能导致的损坏或故障。

飞纳得断相相序保护器的工作原理

飞纳得断相相序保护器的工作原理一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

工作原理：由电阻R1～R3、电容C1和氖泡NB组成三相交流电相序检测电路。

TVR-2000B系列相序保护器适用所有三相电源的相序继电器。

通用性强(3Ph 220V～440V、TVR-2000C（380V～660V）、50Hz/60Hz均可使用)，相序继电器体积超小，外观非常漂亮，是电器，电机正常，稳定工作的良好伴侣，相序保护器作为对各种三相电动机及其它三相设备（如制冷压缩机、水泵、风机、空压机、电梯、注塑机），输入电源的三相电压缺相、逆相及三相电压不平衡提供继电保护。

相序保护器只对三相电源的电源侧采样！输出继电保护。

一、相序保护器保护特点1.动态缺相、静态缺相保护：指被保护设备在运行状态或非运行状态时，任意一相发生断相故障。

指示灯形式为：红灯亮，并优先2.错相保护：防止L1、L2、L3三相交流电源相序接错的一种保护措施。

即时动作。

指示灯形式为：黄灯亮；3.电压不平衡保护：指三相电压不平衡将会影响设备安全运行的一种电压不平衡率的保护。

电压不平衡率高于8%时。

指示灯形式为：缺相红灯亮，并优先4.延时保护：有故障出现时监视器延时1~2秒后动作，继电器释放5.防雷击，抗浪涌功能：内置防雷，抗浪涌保护电路，最大限度保护您的用电设备；二、相序保护器性能特点1.相序继电器的保护功能不受线路或负载的电流大小，冲击电流、不平衡电流和负载性质的影响。

能够全性能、全气候长期工作。

功耗不大于2W；2.用于电机保护时对电机接线方式无要求；3.相序继电器符合GB/T 14048.1-2000、GB14048.5-2001 eqv IEC60947-1:1999；4.相序继电器的EMC符合GB4343-1995的无线电干扰特性测量方法和允许值；温度保护在电动机电流没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。

(完整版)相序保护器原理图

相序保护器原理图一般情况下，电动机工作的接线顺序是有规定的，如果由于某种原因，导致相序发生错乱，电动机将无法正常工作甚至损坏。

相序保护就是为了防止这类事故发生。

相序保护可采用相序继电器，当电路中相序与指定相序不符时，相序继电器将触发动作，切断控制电路的电源从而达到切断电动机电源、保护电动机的目的.实用断相相序保护器的工作原理图工作原理：由电阻R1～R3、电容C1和氖泡NB组成三相交流电相序检测电路。

由于C1的移相作用,当电源按图中A、B、C相序接入时，氖泡发光，而逆相序如A、C、B接入时，氖泡则不亮。

当按下启动按钮QA时,交流电经C2降压、VD1和VD2整流、DW稳压及C3滤波后得到12V直流电压，加在由继电器K、光敏电阻CDS和开关管V 组成的保护执行电路上。

如果此时相序为A、B、C顺序，则氖泡发光，与氖泡封装在一起的CDS受光照后呈现很低的阻抗，V便得到基极偏流而导通，K吸合,K1接通交流接触器C的控制回路，C吸合，电动机启动运转。

反之，如为逆相序，则氖泡不亮，K不吸合，K1断开,电动机便不能被启动。

由此而达到保护目的。

9. 温度保护在电动机电流没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。

这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。

温度保护通常可采用温度继电器。

温度继电器主要有双金属片和热敏电阻式两种,它们都被直接埋置在发热部位.温度保护与过载保护都是利用温度来触发保护,但并不完全相同。

过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。

温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。

温度保护与过载保护也是不能互相替代的。

10。

漏电保护为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置.漏电保护根据工作零线是否穿过电流感应器，分为零序电流保护和剩余电流保护。

相序保护器工作原理

相序保护器工作原理
序列保护器（Sequence Protector，简称SP）是一种重要的限流元件，是确保负载电流达到设计要求的重要条件之一。

序列保护器可以有效限制功率设备在一段时间内允许经
历的最大负载电流等级，从而避免过大的负载电流发生而引起的故障。

序列保护器主要由熔丝、接触器、容纳熔丝等组成，当负载电流达到选定的值时，熔丝会融化，接触器断开电路，发生断路保护。

序列保护器的跳闸极限电流和断路时间，定义了序列保护器的保护特性，即其在
失去限流能力时，会在指定的电流和时间终止供电，以确保负载不受超负荷电流破坏。

序列保护器的选择安装非常重要，主要是要考虑到功率设备的负载流量，序列保
护器和负载元件连接的电路的结构，还有序列保护器的本身性能，以及序列保护器的运行
环境，等等。

一般而言，序列保护器可以分为单相和多相的，单相的只能保护一个相的电流，
而多相的可以保护多个相的电流，它们都可以有效地确保功率设备的安全运行。

单相序列保护器的工作原理是：当预设好的回路电流值超过序列保护器所设定的
断路电流值，就会触发断路器的弹簧头部扳机，此时就会伴随击穿烧断熔丝等一系列操作
而触发序列保护器的作动。

多相序列保护器的工作原理类似，当存在多个相位负载时，多相序列保护器会依
次监测各相位的电流，当任一可调盘内超出设定值时，就会触发断路器的弹簧头部扳机，
此时就会伴随击穿烧断熔丝等一系列操作而触发序列保护器的作动。

因为序列保护器都是在受害电路中安装，并对电路所受的最大负载有保护作用，
所以使用序列保护器可以有效地保护整个电路，从而确保机器的运行安全。

相序保护器接线方法及工作原理

相序保护器接线方法及工作原理一、相序保护器的接线方法相序保护器是一种用于保护电力系统中三相电源的设备，常用于电力变压器、发电机和电动机等设备的保护。

其接线方法主要包括电流互感器的接线和电压互感器的接线。

1. 电流互感器接线电流互感器（CT）是相序保护器的重要组成部分，用于测量电流信号并将其传递给保护装置。

在接线时，需要将电流互感器的一次侧接入电源系统的三相线路中，而将二次侧接入保护装置。

对于电力变压器和发电机等设备，一般采用带有CT接线盒的接线方式。

在接线时，需要注意保护装置的接线方式，一般有星形和三角形两种方式，需要根据具体情况选择合适的接线方式。

2. 电压互感器接线电压互感器（VT）用于测量电源系统的电压信号，并将其传递给保护装置。

在接线时，需要将电压互感器的一次侧接入电源系统的三相线路中，而将二次侧接入保护装置。

与电流互感器不同的是，电压互感器的接线方式较为简单，一般采用星形接线方式，即将电压互感器的二次侧中性点接地，而将其他两相接入保护装置。

二、相序保护器的工作原理相序保护器主要通过监测电源系统中的相序情况来实现保护功能，当电源系统中出现相序错误时，相序保护器将会触发保护装置，切断电源系统，以避免设备的损坏。

相序保护器的工作原理可以简单描述为以下几个步骤：1. 电源系统的测量：相序保护器通过电流互感器和电压互感器测量电源系统的电流和电压信号，并将其转化为相应的电信号。

2. 相序检测：相序保护器通过比较电流和电压信号的相位差来检测电源系统的相序情况。

当电源系统的相序正确时，电流和电压信号的相位差为120度，而当相序错误时，相位差将会偏离120度。

3. 相序保护：当相序保护器检测到电源系统的相序错误时，它将会触发保护装置，切断电源系统，以避免设备的损坏。

同时，相序保护器还会发出警报信号，提醒操作人员进行处理。

三、总结相序保护器是一种用于保护电力系统中三相电源的设备，其接线方法包括电流互感器的接线和电压互感器的接线。

相序保护器接线方法及工作原理【详解】

相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备因为电源相序接反后倒转而导致事故或设备损坏。

如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。

空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。

那么相序保护器接线方法及工作原理是怎样的呢？下面小编为大家简单介绍一下。

相序保护器怎么接线：取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。

现有两类产品一类为：当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生；另一类采用数字微芯技术产品，可实现自动相序识别，并实现自动相序转换，保证电机恒定相序转动。

三相电源依次接入保护器的U，V，W（有的是R，S，T或L1、L2 、L3）三个接线点，相序保护器的辅助触点一般有一常开一常闭。

接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。

若起到保护作用，应该接常闭触点。

相序保护器的接线方法图解：原理讲解：A，B，C三相接入到相序保护继电器的1，2，3脚，接触器线圈与5，6脚串联后接入控制电路中，如上图。

当相序正常的时候，相序保护器继电器的常开触点闭合，按下启动按钮时候负载才能正常启动。

当相序错误或者缺相的时候，负载被保护，不能启动。

注：断相发生在A，B，C与继电器1，2，3之间的时候，缺相保护才会动作。

在三相交流电路中，一般情况下，电动机的接线顺序是有规定的，大家都知道，三相电机任意调换两相，电机就会反转。

所以由于某些原因，导致相序发生错乱（配电柜未按相序进行接线导致相序错误，维修后接线错误等），电动机将无法正常工作甚至损坏，相序保护就是为了防止这类事故的发生。

相序保护器一般使用在空气压缩机，空调，电梯，水泵，不可逆转的传动等这类对接线顺序有规定的设备上。

相序保护器电路图

电源电路由电源变压器T、整流二极管VD1、VD2、电容器C1、C2和三端稳压集成电路IC1组成。

相序检测电路由二极管VD3～VD5、电阻器R1～RIO、电容器C6、四与非门施密特触发器集成电路IC2（D1～D4）和双JK主从触发器集成电路IC3组成。

单稳态电路由电阻器R11～R13、电容器C3～C5和时基集成电路IC4组成。

控制执行电路由电阻器R14、晶体管V、二极管VD6和继电器K等组成。

刀开关Q、熔断器FU、交流接触器KM和KR是电动机M原主控制电路。

相线L3与中性线N之间的交流220V电压经T降压、VD1和VD2整流及01滤波后，一路作为继电器K的工作电源，另一路经IC1稳压、C2滤波后，为IC2～IC4提供＋5V工作电IF。

三相交流电压经VD3～VD5整流及RI～R9分压限流后，产生3个负电压，分别加在与非门施密特触发器Dl～D3（接成非门）的输人端，经Dl～D3整形变换后，产生三相脉冲信号，作为IC3的相位检测信号。

在三相交流电的相序正常时，IC3的1脚和15脚均输出高电平，与非门施密特触发器D4输出低电平，IC4受触发翻转，其3脚输出高电平，Κ通电吸合，K的常开触头接通，使KM通电吸合，其常开触头接通，电动机M通电运转。

若三相交流电相序异常，则D4输出高电平，IC4的3脚输出低电平，V截止，K和KM释放，电动机M 无法通电运转或断电停转。

元器件选择R1～R14均选用1／4为金属膜电阻器。

C1和C2均选用耐压值为16V的铝电解电容器；C3～C6选用独石电容器或涤纶电容器。

VD1～VD6均选用1N4007型硅整流二极管。

V选用3DK106或58050型硅NPN晶体管。

IC1选用LM7805型三端稳压集成电路；IC2选用CD4093或MC14093型四与非门施密特触发器集成电路；IC3选用CD4027或CC4027、MC14027型JK主从触发器集成电路；IC4选用NE555型时基集成电路。

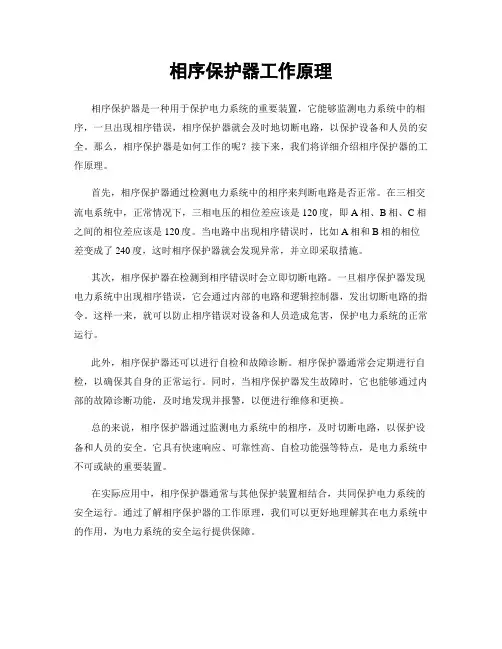

相序保护器工作原理

相序保护器工作原理
相序保护器是一种用于保护电力系统的重要设备，它能够监测电网中的相序，一旦发现相序异常，就能够及时采取措施，防止设备损坏和事故发生。

那么，相序保护器是如何工作的呢？接下来，我们就来详细介绍一下相序保护器的工作原理。

首先，相序保护器通过检测电网中的相序来判断电网的运行状态。

在正常情况下，电网中的三相电压应该是按照顺时针或逆时针的顺序依次递增，如果出现了相序错位，就会导致电网中的电压波形发生异常，这时相序保护器就会发挥作用。

其次，当相序保护器检测到相序异常时，它会立即发出信号，通知控制系统采取相应的措施。

比如，可以通过断开故障线路、切换备用电源等方式来保护电力系统的正常运行。

同时，相序保护器还可以记录相序异常发生的时间和位置，为事故分析和故障排除提供重要的参考信息。

另外，相序保护器还具有自检功能，它会定期对自身进行检测，确保设备能够正常工作。

一旦发现设备自身存在故障，就会立即发出警报，提醒维护人员及时进行维修和更换，保证设备的可靠性和稳定性。

总的来说，相序保护器通过监测电网中的相序，及时发现并处理相序异常，从而保护电力系统的安全稳定运行。

它在电力系统中起着非常重要的作用，能够有效地预防和减少电力系统事故的发生，保障电网的安全运行。

综上所述，相序保护器是一种关键的电力系统保护设备，它通过监测电网中的相序来判断电网的运行状态，一旦发现异常就会及时采取措施，保护电力系统的安全稳定运行。

相序保护器的工作原理及其重要性，对于电力系统的运行具有重要的意义。

相序保护器工作原理

相序保护器工作原理
相序保护器是一种用于保护电力系统的重要设备，它主要用于监测电网中的相序，一旦发生相序错位，相序保护器能够及时做出响应，保护电力设备和电网不受损害。

那么，相序保护器是如何工作的呢？接下来，我们将详细介绍相序保护器的工作原理。

首先，相序保护器通过电网中的变压器或电动机等设备感知电流和电压的相序
信息。

在正常情况下，电网中的电流和电压的相序是固定的，一般为ABC相序。

相序保护器会不断监测电网中的相序信息，一旦检测到相序错位，比如出现了
ACB或BAC的相序，相序保护器就会立即做出反应。

其次，当相序保护器检测到相序错位时，它会发出信号，将信号传输至保护装置。

保护装置接收到信号后，会立即切断电网中的故障设备，以防止相序错位对设备造成损坏。

同时，保护装置还会向运维人员发送报警信息，提醒他们及时处理相序错位故障，确保电网的安全运行。

最后，相序保护器的工作原理还包括对相序错位故障的识别和判别。

在电网中，有时会出现短暂的相序错位，这并不一定会对设备造成损害，因此相序保护器需要能够识别出真正的相序错位故障。

它会通过内部的逻辑判别和比对，排除误报，确保只有在真正发生相序错位时才做出保护动作。

总的来说，相序保护器通过监测电网中的相序信息，一旦发现相序错位，立即
发出信号并切断故障设备，保护电力设备和电网的安全运行。

它的工作原理主要包括感知相序、发出信号和切断故障设备、识别和判别相序错位故障。

相序保护器在电力系统中扮演着至关重要的角色，保障着电力设备和电网的安全稳定运行。

相序继电器工作原理图

相序继电器是一种用于电力系统中的保护设备，主要用于检测三相电路的相序是否正确，如果相序错误，则可以切断电路以保护电器设备。

下面是一个简单的相序继电器工作原理图示意：
markdown
Copy code
Ia Ib Ic
| | |
| | |
|___________|___________|
| |
| |
|___________|
|
|
V
Relay Coil
在上面的电路图中，Ia、Ib、Ic 分别表示三相电流，通过电流互感器或直接采样等方式测量。

当三相电路的相序正确时，三个电流信号的波形相位相同，且电流大小也相近；而当相序错误时，电流信号的波形相位不同，或者电流大小不相近。

接下来，这些电流信号会进入相序继电器内部的电路，进行相位比较和电流比较。

如果检测到电流大小或相位异常，则继电器的输出端会触发一个信号，用于切断电路或触发其他保护措施，以保护电力设备。

需要注意的是，不同的相序继电器的具体电路设计可能会略有不同，但其基本原理都是基于相位比较和电流比较实现的。
