RCS-9611A_BJ馈线保护装置技术使用说明书

南瑞继保电气有限公司 2000年 8月

RCS-9611A_BJ馈线保护测控装置

1 基本配置及规格 :

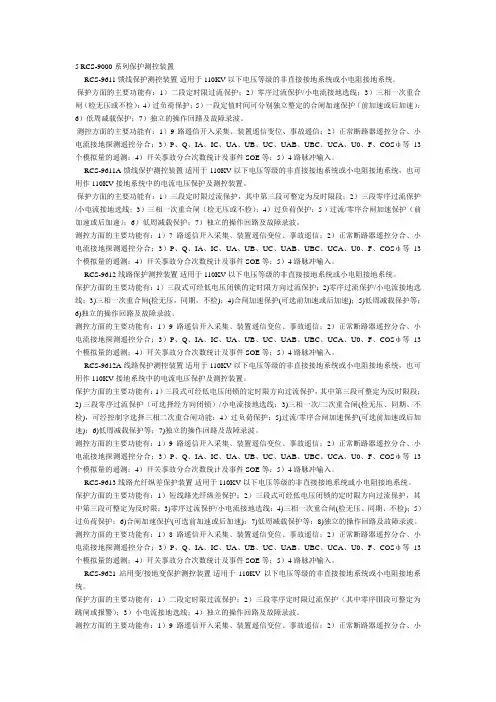

1.1基本配置

RCS-9611A_BJ适用于 110KV 以下电压等级的非直接接地系统或小电阻接地

系统中的馈线保护及测控,也可用作 110KV 接地系统中的电流电压保护及测控装置。可在开关柜就地安装。保护方面的主要功能有:1三段定时限过流保护,其中第三段可整定为反时限段; 2三段零序过流保护 /小电流接地选线; 3三相一次 /二次重合闸(检无压或不检 ; 4过负荷保护; 5﹚过流 /零序合闸后加速保护(前加速或后加速 ; 6低周减载保护; 7独立的操作回路及故障录波。

测控方面的主要功能有:1 7路遥信开入采集、装置遥信变位、事故遥信; 2正常断路器遥控分合、小电流接地探测遥控分合; 3 UA 、 UB 、 UC 、 U0、 UAB 、UBC 、 UCA 、 IA 、 IC 、 I0、 P 、 Q 、COS ф、 F 14个模拟量的遥测; 4开关事故分合次数统计及事件 SOE 等; 5 4路脉冲电度输入。

1.2 技术数据

1.2.1 额定数据

直流电源:220V , 110V 允许偏差 +15%, -20%

交流电压:100/V , 100V

交流电流:5A , 1A

频率:50Hz

1.2.2 功耗

交流电压:< 0.5VA/相

交流电流:< 1VA/相 (In =5A < 0.5VA/相 (In =1A

直流:正常 < 15W

跳闸 < 25W

1.2.3主要技术指标

①定时限过流:

电流定值:0.1In ~20In

时间定值:0~100S

定值误差:< 5%

②重合闸

重合闸时间:0.1~9.9S

定值误差:< 5%

③低周减载

低周定值:45Hz ~50Hz

低压闭锁:10V ~90V

df/dt闭锁:0.3Hz/s~10Hz/s

定值误差:< 5%

其中频率误差:< 0.01Hz

④遥测量计量等级:电流 0.2级

其他:0.5级

⑤遥信分辨率:<2ms

信号输入方式:无源接点

装置原理

2.1 硬件配置同 RCS-9611A ,逻辑框图见附图 RCS-9611A_BJ

2.2 模拟输入

外部电流及电压输入经隔离互感器隔离变换后, 由低通滤波器输入至模数变换器, CPU 经采样数字处理后,构成各种保护继电器,并计算各种遥测量。

Ia 、 Ib 、 Ic 、 Ios 输入为保护用模拟量输入, IA 、 IC 为测量用专用测量 CT 输入,保证遥测量

有足够的精度。 Ios 零序电流输入除可用作零序过流保护用之外(报警或跳闸 ,也同时兼作小电流接地选线用输入, 零序电流的接入最好用专用零序电流互感器接入, 若无专用零序电流互感器, 在保证零序电流能满足小接地系统保护选择性要求前提下用三相电流之和即 CT 的中性线电流。

UA 、 UB 、 UC 输入作为低周保护和测量用电压输入,与 IA 、 IC 一起计算形成本线路的 P 、 Q 、COS ф、 Kwh 、 Kvarh 。若本线路遥测量仅为电流量并且低周保护停用,则 UA 、 UB 、 UC 可不接,为防止装置发 PT 断线信号,只需将定值表中控制字整定为 PT 断线检查退出。 Ux 作为重合闸检线路无压输入。

2.3 软件说明

2.3.1 定时限过流

本装置设三段定时限过流保护,各段电流及时间定值可独立整定,分别设置整定控制字控制这三段保护的投退。其中过流Ⅲ段可通过控制字 FSX 选择采用定时限还是反时限(若为 1,则过流Ⅲ段为反时限段;若为 0,则过流Ⅲ段为定时限段。根据国际电工委员会 (IEC255-4和英国标准规范 (BS142.1996的规定,一般采下列三个标准特性方程:

一般反时限:

t I I t 1 (0. 140. 02-=

(1 非常反时限:

t I I t 1 (13. 5-=

(2 极端反时限:

t I I t 1

(802-= (3 上式中, I p 为电流基准值, 取过流Ⅲ段定值 I3zd ; t p 为时间常数, 取过流Ⅲ段时间定值 T3zd ,

范围为 0~1S 。其中反时限特性可由控制字 FSXTX 选择(1为一般反时限, 2为非常反时限, 3为极端反时限。

2.3.2 过负荷保护

过负荷保护动作可通过控制字整定, “ 0”时只发信号, “ 1”时跳闸并且闭锁重合闸。

2.3.3重合闸

重合闸起动方式有两种:不对应起动和保护起动,重合闸次数可整定为投一次或二次重合闸 , 当重合闸不投时可选择整定控制字退出,装置可选取检无压重合方式,无压定值固定为额定电压的 30%。重合闸必须在充电完成后投入,线路在正常运行状态 (KKJ=1, TWJ=0,无外部闭锁重合信号,经 15秒充电完成。

重合闭锁信号有:

①手跳 (KKJ=0 ②低周动作③外部端子闭锁输入④遥控跳闸⑤控制回路断线⑥弹簧未储能接点输入⑦过负荷跳闸。

2.3.4低周减载

装置配有低电压闭锁及滑差闭锁功能的低周减载保护。当装置投入工作时频率必须在 50±0.5Hz 范围内, 低周保护才允许投入。当系统发生故障, 频率下降过快超过滑差闭锁定值时瞬时闭锁低周保护。另外线路如果不在运行状态(I ≤ 0.06In ,则低周保护自动退出。低周保护动作同时闭锁线路重合闸。

2.3.5 接地保护

装置应用于不接地或小电流接地系统中,在系统中发生接地故障时,其接地故障点零序电流基本为电容电流,且幅值很小,用零序过流继电器来检测接地故障很难保证其选择性。由于各装置通过网络互联,信息可以共享,故 RCS-9000综合自动化系统采用网络小电流接地选线的方法来获得接地间隔,并通过网络下达接地试跳命令来进一步确定接地间隔。

在经小电阻接地系统中,接地零序电流相对较大,故采用直接跳闸方法,装置中设置三段零序过流保护(其中零序过流Ⅲ段可整定为报警或跳闸。作用于跳闸的零
