齿轮传动效率概要
齿轮传动效率计算公式
齿轮传动效率计算公式
齿轮传动是一种常见且重要的机械传动方式，其通过齿轮的啮合实现力的传递和转速的变换。
在实际应用中，了解齿轮传动的效率对于正确设计和选择传动系统至关重要。
齿轮传动的效率是指输入功率与输出功率之间的比值，通常以百分比表示。
齿轮传动的效率计算公式如下：
效率 = （输出功率 / 输入功率）× 100%
其中，输出功率是齿轮传动转动后输出的功率，输入功率是齿轮传动输入的功率。
为了计算齿轮传动的效率，首先需要确定齿轮传动的输入功率和输出功率。
输入功率可以通过测量输入轴上的转矩和转速得到，输出功率则可以通过测量输出轴上的转矩和转速得到。
然而，齿轮传动的效率并不是一个恒定的数值，它受到多种因素的影响。
以下是一些影响齿轮传动效率的因素：
1. 摩擦损失：齿轮传动中的摩擦会导致能量损失，降低传动效率。
减少齿轮齿面的摩擦和磨损可以提高传动效率。
2. 轴向载荷：齿轮传动中的轴向载荷会增加齿轮的摩擦和变形，从而降低传动效率。
合理设计轴承和支撑结构可以减小轴向载荷，提高传动效率。
3. 齿轮啮合精度：高精度的齿轮啮合可以减小摩擦和噪声，提高传动效率。
4. 润滑状态：适当的润滑可以减小齿轮的摩擦和磨损，提高传动效率。
总之，了解齿轮传动的效率对于正确选用和设计传动系统至关重要。
通过计算齿轮传动的输入功率和输出功率，并考虑各种影响因素，可以得到准确的传动效率，从而优化机械系统的性能。
三级圆柱面齿轮传动效率
三级圆柱面齿轮传动效率三级圆柱面齿轮传动是一种常见的齿轮传动方式，它具有许多优点，例如传动效率高、承载能力强和传动平稳等。
在本文中，我将深入探讨三级圆柱面齿轮传动的效率，并从不同角度对其进行全面评估。
一、三级圆柱面齿轮传动的基本原理及结构三级圆柱面齿轮传动由三个相互啮合的圆柱面齿轮组成，其中第一个齿轮为驱动齿轮，最后一个齿轮作为从动齿轮，中间的齿轮用来传递动力。
这种传动方式的主要特点在于，齿轮之间的传动比会以几何级数的形式增长，从而实现高效的转换。
二、三级圆柱面齿轮传动的传动效率1. 机械效率三级圆柱面齿轮传动的机械效率是指输入功率与输出功率之比，即所谓的传动效率。
在理想情况下，传动效率应该为100%，但在实际应用中，由于齿轮之间的摩擦和间隙等因素的存在，传动效率会略有损失。
2. 耦合效率耦合效率是指齿轮之间传递动力时所发生的能量损失情况。
该损失主要来自于齿轮的啮合过程中产生的摩擦热、齿面间隙以及齿轮的变形等因素。
为了提高耦合效率，可以采取一些措施，如提高齿轮的精度、减小齿面间隙等。
3. 综合效率综合效率是指三级圆柱面齿轮传动的总体效率，包括机械效率和耦合效率。
在实际应用中，综合效率往往会受到诸多因素的影响，例如传动装置的设计、材料的选择、润滑状况以及工作环境等。
如何在实际应用中提高综合效率，是一项重要的研究课题。
三、三级圆柱面齿轮传动效率影响因素1. 齿轮的精度齿轮的精度是影响传动效率的重要因素之一。
高精度的齿轮具有更好的啮合性能和更低的摩擦损失，能够提高传动效率。
在设计和制造三级圆柱面齿轮传动时，应该注重提高齿轮的精度，以获得更高的传动效率。
2. 齿面润滑齿轮传动在运行过程中会产生大量的摩擦热，为了减小摩擦损失和热量积聚，必须保证齿面的良好润滑。
合适的齿面润滑剂能够减少摩擦系数，提高传动效率。
在设计和运行三级圆柱面齿轮传动时，应该充分考虑齿面的润滑情况。
3. 齿数和啮合角齿数和啮合角是影响传动效率的重要参数。
romax齿轮箱传动效率计算
romax齿轮箱传动效率计算
计算齿轮箱传动效率需要考虑多个因素，包括齿轮的几何参数、材料特性、润滑情况以及传动过程中的能量损失等。
下面是一个基
本的计算方法，供你参考：
1. 齿轮箱传动效率的计算公式为：
传动效率 = (输出功率 / 输入功率) × 100%。
2. 首先，需要确定输入功率和输出功率的数值。
输入功率是指
齿轮箱输入轴的功率，通常可以通过测量输入轴的转速和扭矩来计算。
输出功率是指齿轮箱输出轴的功率，可以通过测量输出轴的转
速和扭矩来计算。
3. 接下来，需要考虑齿轮的几何参数。
包括模数、齿数、齿轮
的宽度等。
这些参数可以用于计算齿轮的模型尺寸和几何特性。
4. 然后，需要考虑齿轮材料的特性。
齿轮材料的硬度、强度、
摩擦系数等参数会影响传动的效率。
可以根据齿轮材料的特性，计
算出摩擦损失和弹性变形损失等。
5. 此外，润滑情况也会对传动效率产生影响。
润滑油的粘度、
温度和润滑方式等因素都需要考虑进去。
润滑不良会导致摩擦增加，从而降低传动效率。
6. 最后，还需要考虑其他能量损失，如轴承摩擦损失、密封损
失等。
这些损失可以通过经验公式或实验测量得到。
综上所述，齿轮箱传动效率的计算是一个复杂的过程，需要综
合考虑多个因素。
以上提供的是一个基本的计算方法，具体的计算
过程需要根据具体的齿轮箱参数和工况来确定。
齿轮齿条的传动效率
齿轮齿条的传动效率介绍齿轮齿条传动是机械行业中常用的一种传动方式，它利用齿轮和齿条的相互作用来实现动力的传递。
这种传动方式具有传递效率高、传动精度高等优点，广泛应用于各种机械设备中。
传动原理齿轮齿条传动的原理是利用齿轮与齿条之间的啮合来实现动力的传递。
齿轮通过齿与齿的啮合将动力传递到齿条上，从而实现齿条的运动。
齿轮齿条传动可以实现方向的改变，同时也可以实现速度的变换。
传动效率的计算传动效率是衡量齿轮齿条传动质量的重要指标，它表示实际传动功率与理论传动功率之间的比值。
传动效率的计算可以通过以下公式得出：传动效率 = (实际传动功率 / 输入功率) × 100%其中，实际传动功率指的是齿轮齿条传动中实际输出的功率，输入功率指的是齿轮齿条传动中输入的功率。
影响传动效率的因素齿轮齿条传动效率受到多种因素的影响，主要包括以下几个方面：齿轮的材质和制造工艺齿轮的材质和制造工艺对传动效率有重要影响。
一般来说，材质硬度高、齿面光洁度好的齿轮传动效率较高。
同时，制造工艺的精度也会影响传动效率，精度越高传动效率越高。
齿轮的啮合方式齿轮有不同的啮合方式，包括直齿、斜齿、渐开线等。
不同的啮合方式对传动效率有不同的影响。
一般来说，渐开线齿轮传动效率较高。
齿条的材质和几何形状齿条的材质和几何形状也会影响传动效率。
齿条材质的硬度和表面光洁度会影响传动的摩擦损失，几何形状的设计则会影响传动的接触面积。
传动装置的润滑与密封传动装置的润滑和密封状况对传动效率也有一定的影响。
良好的润滑和密封能减小传动中的摩擦损失，提高传动效率。
优化传动效率的方法为了提高齿轮齿条传动效率，可以采取以下几种优化方法：优化齿轮的制造工艺通过提高齿轮的制造工艺，包括加工精度、表面光洁度等方面的提高，可以降低齿轮传动中的摩擦损失，提高传动效率。
选择合适的齿轮啮合方式不同的齿轮啮合方式对传动效率有不同的影响。
在实际应用中，可以根据传动的具体要求选择合适的啮合方式，以提高传动效率。
最有用的各种机械传动效率概略值(珍藏!)
加工齿的开式齿轮传动（干油润滑）
铸造齿的开式齿轮传动
0.97~0.98
0.94~0.97
0.92~0.95
0.88~0.92
蜗杆传动
自锁蜗杆
单头蜗杆
双头蜗杆
三头和四头蜗杆
环面蜗杆传动
0.40~0.45
0.70~0.75
0.75~0.82
0.82~0.92
0.85~0.95
各种机械传动效率的概略值
类别
传动型式
效率
圆柱齿轮传动
很好跑合的6级精度和7级精度齿轮传动（稀油润滑）
8级精度的一般齿轮传动（稀油润滑）
9级精度的齿轮传动（稀油润滑）
加工齿的开式齿轮传动（干油润滑）
铸造齿的开式齿轮传动
0.98~0.998
0.97
0.96
0.94~0.96
0.88~0.92
锥齿轮传动
很好跑合的6级精度和7ห้องสมุดไป่ตู้精度齿轮传动（稀油润滑）
带传动
平带无压紧轮的开式传动
平带有压紧轮的开式传动
平带交叉传动
V带传动
0.98
0.97
0.90
0.95
链轮传动
焊接链
片式关节链
滚子链
无声链
0.93
0.95
0.96
0.98
滑动轴承
润滑不良
润滑正常
润滑特好（压力润滑）
液体摩擦
0.94
0.97
0.98
0.99
滚动轴承
滚珠轴承（稀油润滑）
滚柱轴承（稀油润滑）
0.94~0.95
0.92~0.95
丝杠传动

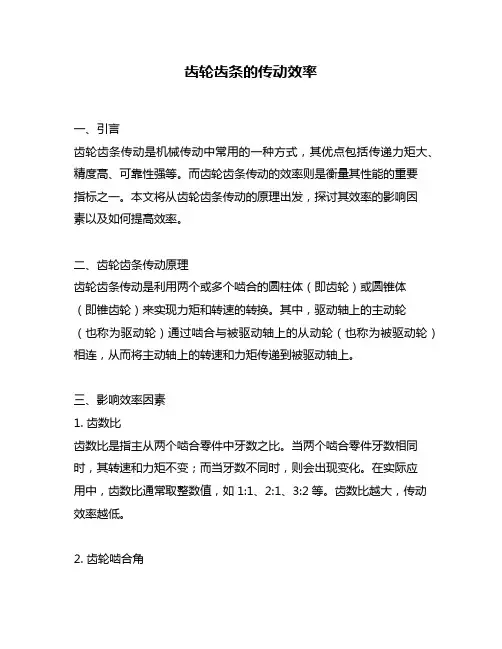

齿轮齿条的传动效率
齿轮齿条的传动效率一、引言齿轮齿条传动是机械传动中常用的一种方式，其优点包括传递力矩大、精度高、可靠性强等。
而齿轮齿条传动的效率则是衡量其性能的重要指标之一。
本文将从齿轮齿条传动的原理出发，探讨其效率的影响因素以及如何提高效率。
二、齿轮齿条传动原理齿轮齿条传动是利用两个或多个啮合的圆柱体（即齿轮）或圆锥体（即锥齿轮）来实现力矩和转速的转换。
其中，驱动轴上的主动轮（也称为驱动轮）通过啮合与被驱动轴上的从动轮（也称为被驱动轮）相连，从而将主动轴上的转速和力矩传递到被驱动轴上。
三、影响效率因素1. 齿数比齿数比是指主从两个啮合零件中牙数之比。
当两个啮合零件牙数相同时，其转速和力矩不变；而当牙数不同时，则会出现变化。
在实际应用中，齿数比通常取整数值，如1:1、2:1、3:2等。
齿数比越大，传动效率越低。
2. 齿轮啮合角齿轮啮合角是指两个啮合齿轮相接触的角度。
当啮合角过大时，会导致齿轮表面的接触应力集中，从而增加了齿面磨损和能量损失。
因此，最优的啮合角度应该是45度左右。
3. 齿轮材料和加工精度齿轮材料和加工精度对传动效率也有着重要影响。
一般来说，高强度、高硬度的材料可以提高传动效率；而制造精度越高，则摩擦损失越小，效率也就越高。
4. 润滑方式和润滑剂润滑方式和润滑剂对于传动效率也有着重要影响。
适当的润滑可以减小摩擦损失、降低噪音、延长使用寿命等。
常见的润滑方式包括油浸式、喷油式、油气混合式等；而常用的润滑剂包括矿物油、合成油、液体脂等。
四、提高效率方法1. 优化齿轮设计通过优化齿轮设计，如增加模数、减小啮合角度等，可以降低齿轮表面的接触应力和能量损失，从而提高传动效率。
2. 选用适当材料和加工精度选择高强度、高硬度的材料以及制造精度较高的齿轮，可以降低摩擦损失和能量损失，从而提高传动效率。
3. 采用适当的润滑方式和润滑剂适当的润滑方式和润滑剂可以减小摩擦损失、降低噪音、延长使用寿命等。
因此，在实际应用中应该选择适当的润滑方式和润滑剂。
格里森弧齿锥齿轮传动效率
格里森弧齿锥齿轮传动效率格里森弧齿锥齿轮传动是一种常见的机械传动方式，它由两个交叉相贴的齿轮组成，通过齿轮的啮合来传递动力和扭矩。
在工程应用中，传动效率是评价齿轮传动性能的重要指标之一。
本文将从齿轮啮合原理、传动效率的计算以及提高传动效率的方法等方面进行探讨。
我们来了解一下格里森弧齿锥齿轮的工作原理。
格里森弧齿锥齿轮的齿轮齿形是采用弧形齿形，其齿面曲线是由两个圆弧组成，齿轮的齿根和齿顶都是圆弧形状。
当两个齿轮啮合时，齿根和齿顶之间的间隙非常小，这就使得格里森弧齿锥齿轮传动具有较高的传动效率。
传动效率是指传动过程中输入功率与输出功率之比，通常用百分比表示。
格里森弧齿锥齿轮传动的效率可以通过计算来得到。
传动效率取决于齿轮的设计参数、齿轮的材料和制造工艺等因素。
一般来说，齿轮的设计参数越合理，材料越优质，制造工艺越精细，传动效率就越高。
为了计算格里森弧齿锥齿轮传动的效率，我们需要知道齿轮的输入功率和输出功率。
输入功率是指齿轮传动系统输入端所提供的功率，输出功率是指从齿轮传动系统输出端所得到的功率。
在实际应用中，输入功率和输出功率可以通过测量得到。
格里森弧齿锥齿轮传动的效率计算公式为：传动效率（η）= 输出功率 / 输入功率 * 100%其中，传动效率（η）是以百分比表示的传动效率，输出功率是从齿轮传动系统输出端得到的功率，输入功率是齿轮传动系统输入端所提供的功率。
要提高格里森弧齿锥齿轮传动的效率，可以采取以下几种方法：1. 优化齿轮设计。
合理选择齿轮的模数、齿数和齿轮的啮合角等参数，可以减小齿轮的摩擦和损耗，提高传动效率。
2. 选用高质量的齿轮材料。
优质的齿轮材料具有较高的强度和硬度，可以减小齿轮的变形和磨损，提高传动效率。
3. 精细的制造工艺。
采用精密的齿轮加工和装配工艺，可以提高齿轮的精度和配合度，减小齿轮的摩擦和损耗，提高传动效率。
4. 定期进行维护和保养。
定期对齿轮传动系统进行润滑和检查，及时更换磨损严重的部件，可以保持齿轮传动的良好工作状态，提高传动效率。
齿轮传动效率设计标准
齿轮传动效率设计标准
齿轮传动的效率设计，简单来说，就是要让齿轮转得既快又好，损耗越小越好。
这里有几个要点：
普通直齿轮：就像自行车链条和齿轮那种，效率挺高的，大概90%到99%的力气能传过去。
如果做得精细点，能接近97%，损耗主要是齿轮咬合时的摩擦和空气阻力。
锥形齿轮：这种齿轮能改变转动方向，效率稍微低点，大概在88%到98%之间。
做工精细的话，也能接近97%的效率。
斜齿轮和特殊形状的锥齿轮：这些设计得更巧妙，运转更平稳，效率也高，特别适合需要大力气或者转得快的场合。
润滑：给齿轮抹点“润滑油”，就像给人跑步时抹点防晒霜一样重要，能让齿轮跑得更溜，效率更高。
制造精细：齿轮做得越精准，咬合就越紧密，浪费的力量就越少。
这包括打磨光滑、选对材料处理方法等等。
标准：跟做菜得看食谱一样，设计齿轮也得遵守规则。
国际上和国内都有标准，告诉你要怎么做才合适。
总的来说，要想齿轮传动效率高，就要选对齿轮类型，做好润滑，加工得精细，还要按照标准来。
这样做出来的齿轮系统，既省力又耐用。
斜齿轮传动效率
斜齿轮传动效率斜齿轮传动是一种常见的传动方式，其特点是能够实现大功率、高速度和高精度的传动。
在斜齿轮传动中，效率是一个非常重要的指标，直接影响到传动系统的性能和使用寿命。
本文将从斜齿轮传动的结构和工作原理、效率计算方法、影响因素以及提高效率的措施等方面进行详细介绍。
一、斜齿轮传动的结构和工作原理斜齿轮传动是一种通过两个相互啮合的斜齿轮来实现转矩和功率传递的机械装置。
它由主动轮、从动轮、轴承、密封件等组成。
主动轮上有一个或多个斜齿，从动轮上也有相应数量的斜齿，两者啮合后就可以实现转矩和功率的传递。
斜齿轮传动采用了滚子啮合方式，因此具有较高的精度和稳定性。
其工作原理如下：当主动轮旋转时，由于其上面带有斜齿，在旋转过程中会将从动轮带着一起旋转，并将转矩和功率传递给从动轮。
由于斜齿的啮合方式，使得斜齿轮传动具有较高的啮合刚度，能够承受较大的载荷和冲击。
二、斜齿轮传动效率的计算方法斜齿轮传动效率是指主动轮输出功率与输入功率之比，通常用η表示。
其计算公式如下：η = (P2 - P1) / P1其中，P1为主动轮输入功率，P2为从动轮输出功率。
三、影响斜齿轮传动效率的因素1.啮合角度：啮合角度是指两个相邻斜齿之间的夹角。
当啮合角度增大时，斜齿轮传动的效率也会相应提高。
2.模数：模数是指斜齿轮上每个齿槽宽度与圆周长之比。
当模数增大时，虽然可以提高传动系统的扭矩能力和强度，但也会降低效率。
3.压力角：压力角是指两个相邻斜齿之间法向力与切向力之比。
当压力角增大时，虽然可以提高传动系统的扭矩能力和强度，但也会降低效率。
4.齿数：齿数是指斜齿轮上的齿数。
当齿数增加时，虽然可以提高传动系统的精度和稳定性，但也会降低效率。
5.润滑状况：润滑状况对斜齿轮传动的效率影响较大。
如果润滑不良或者使用劣质润滑油，会导致摩擦损失增加，从而降低传动效率。
四、提高斜齿轮传动效率的措施1.选择合适的啮合角度、模数和压力角。
2.采用高精度制造工艺和材料，以保证斜齿轮的精度和强度。
齿轮啮合效率综述
多齿啮合，Fn=F/a
多齿啮合，Fn呈现 一个近似分布 引入弹流理论耦合 求解
齿轮参数（齿数，模数， 分度圆直径，齿顶圆压力 首先是研究直齿轮 角，分度圆压力角）
…+非赫兹理论 在啮合过程中，我们认为齿 面的载荷会影响齿面间的油 膜厚度，进而影响油液的性 齿轮参数+润滑状态参数 质，影响摩擦系数，反过来 （弹流）&&载荷分布 又会影响到齿面上的载荷分 布，因此引入弹流方程，耦 合求解
f通过试验或者计算 数据线性回归得到 f通过弹流理论进行 计算
多齿啮合，Fn呈现 一个近似分布 引入弹流理论耦合 求解
H. Xu, A. Kahraman. Prediction of mecanical efficiency of parallel-axis gear pairs. ASME. 2007(129)
摩擦系数发展过程
载荷分布发展过程
f=0.01-0.3
单齿啮合，认为Fn 为F=M0/R
f采用平均速度的经 验公式得到 f通过试验或者计算 数据线性回归得到 f通过弹流理论进行 计算
多齿啮合，Fn=F/a
多齿啮合，Fn呈现 一个近似分布 引入弹流理论耦合 求解
其中Fn在啮合线上呈如图的分布状态
在弹流润滑状态下，在相互接触的齿廓间就会形成弹性动力油膜，由于弹 性动力油膜的压力分布不均，造成相啮合的两齿廓间产生滚动摩擦功损， Cook等对其研究后，给出的滚动摩擦功率损失的额计算方法，按此算法与 实际应用非常吻合。
多齿啮合，Fn=F/a
多齿啮合，Fn呈现 一个近似分布 引入弹流理论耦合 求解
平均啮合效率与齿顶圆压力角，分度圆压力角，传动比以及齿面间的 摩擦系数有关
将上述效率公式再次进行简化，得到简化的效率 公式仅与摩擦系数有关，简化思路，用瞬时效率 公式计算出a1,P,a2三点的效率，然后求其平均值
齿轮传动效率讲解
5、齿轮传动实验仪
实验仪正面面板布置及背面板布置如图4、图5所示。实验 仪内部系统框图参见图2。
输出转速（r/m）
载 荷 指 示
输出转矩（Nm）
送数
保持
清零
加载
CLS-II齿轮传动实验仪
图4
1
2
3
4
5
6
7
8
9
图3
1、调零电位器 2、转矩放大倍数电位器 3、力矩输 出接口 4、接地端子 5、转速输入接口 6、转矩输 入接口 7、RS-232接口 8、电源开关 9、电源插座
1、实验系统组成 实验系统外观如图1所示。
图1
如图2所示，实验系统由如下设备组成： （1）CLS-II型齿轮传动实验台；（2）CLS-II型齿轮传动实验仪； （3）计算机；（4）打印机。
电机转速显示
齿 轮 传 动 机 构
电机转速传感器
电机转矩传感器
单 片 微 计 算 机
电机转矩显示
转矩输出接口 RS232接口
图3
4、效率计算
（l）封闭功率流方向的确定
封闭功率流方向如图3(a)所示，其大小为： T N （KW） Pa 9 9 P9 9550 该功率的大小决定于加载力知和扭力轴的转速，而不是决 定于电动机。电机提供的功率仅为封闭传动中损耗功率， 即： 。 P1 P9 P9 故 P9 P1 T9 T1 单对齿轮 P T 9 9 T T η为总效率，若 η=95%，则电机供给的能量，其值约为封 T 闭功率值的1/10，是一种节能高效的试验方法。
CLS-II齿轮传动实验台
CLS-II齿轮传动实验仪
微计算机
CRT显示
打印机
图2
齿轮的常见种类及传动效率
齿轮的常见种类及传动效率齿轮的常见种类及传动效率1.平行轴之齿轮（圆柱齿轮）（1）正齿轮（直齿轮）（Spur gear ）：齿筋平行于轴心之直线圆筒齿轮。
（2）齿条( Rack )：与正齿轮咬合之直线条状齿轮，可以说是齿轮之节距在大小变成无限大时之特殊情形。
（3）内齿轮(Internal gear)：与正齿轮咬合之直线圆筒内侧齿轮。
（4）螺旋齿轮（Helical gear）：齿筋成螺旋线(helicoid)之圆筒齿轮。
（5）斜齿齿条(Helical rack)：与螺旋齿轮咬合之直线状齿轮。
（6）双螺旋齿轮(Double helical gear)：左右旋齿筋所形成之螺旋齿轮。
2.直交轴之齿轮（圆锥齿轮）（1）直齿伞形齿轮(Straight bevel gear)：齿筋与节圆锥之母线（直线）一致之伞形齿轮。
（2）弯齿伞形齿轮（Spiral bevel gear）：齿筋为具有螺旋角之弯曲线的伞形齿轮。
（3）零螺旋弯齿伞形齿轮(Zerol bevel gear)：螺旋角为零之弯齿伞形齿轮。
3.错交轴之齿轮（蜗轮和蜗杆）（1）圆筒蜗轮齿轮（Worm gear）：圆筒蜗轮齿轮为蜗杆(Worm)及齿轮(Wheel)之总称。
（2）错交螺旋齿轮(screw gear):此为圆筒形螺旋齿轮，利用要错交轴（又称歪斜轴）间传动时称之。
（3）其它之特殊齿轮：面齿轮(Face gear)：为能与正齿轮或与螺旋齿轮咬合之圆盘形的面齿轮。
鼓形蜗轮齿轮(Concave worm gear)：凹鼓形蜗杆及与此咬合之齿轮的总称。
戟齿轮(Hypoid gear)：传达错交轴之圆锥状齿轮。
形状类似弯齿伞形齿轮。
如有侵权请联系告知删除，感谢你们的配合！。
齿轮传动效率实验
齿轮传动效率实验 一、实验目的1．了解封闭（闭式）齿轮实验机的结构特点和工作原理。
3．在封闭齿轮实验机上测定齿轮的传动效率。
二、．实验条件1、CLS-II 型齿轮传动试验机 三、试验内容封闭齿轮实验机具有2个完全相同的齿轮箱（悬挂齿轮箱7和定轴齿轮箱4）， 每个齿轮箱内都有2个相同的齿轮相互啮合传动，两个实验齿轮箱之间由两根轴相联，组成一个封闭的齿轮传动系统。
当由电动机1驱动该传动系统运转起来后，电动机传递给系统的功率被封闭在齿轮传动系统内，既两对齿轮相互自相传动；由于存在摩擦力及其它能量损耗，在系统运转起来后，为使系统连续运转下去，由电动机继续提供系统能耗损失的能量。
1.悬挂电动机 2、3、11.传感器 4、7.齿轮箱 5、9.齿轮副 6、10.轴 8.加载砝码要计算齿轮传动效率，要测出电机输出功率和封闭系统内传递的功率。
电机功率为P1：Ｐ1＝n ·T1 / 9550 （ＫＷ）n ：电动机转速，T1：电机输出转矩；封闭系统内传递的功率P2：P2=T2 n / 9550=WLn /19100 (KW)W ：所加砝码的重力（N ）；L ：加载杠杆长度，L= 0.3 m ；n--电动机及封闭系统的转速。
所以，单级齿轮的传动效率为：2/12/121222WL T WL T T T P P P -=-=-=η四、实验步骤1．打开电源前，应先将电动机调速旋钮逆时针轻旋到头，避免开机时电动机突然启动。
2．打开电源，按一下“清零键”进行清零；此时，转速显示“0”，电动机转矩显示“· ”，说明系统处于“自动校零”状态；校零结束后，转矩显示为“0”。
3．在保证卸掉所有加载砝码后，调整电动机调速旋钮，使电动机转速为600 r/min 左右。
4．在砝码吊篮上加上第一个砝码（10N ），在待显示稳定后（一般调速或加载后，转速和转矩显示值跳动2-3次即可达到稳定值，不用写在试验报告生），按一下“保持键”，使当时的显示值保持不变，记录该组数值；然后按一下“加载键”，第一个加载指示灯亮，并脱离“保持”状态，表示第一点加载结束。
齿轮动力效率
齿轮动力效率
齿轮动力效率是指齿轮传动中能量的转换效率，也就是输入能量与输出能量之间的比值。
齿轮传动是一种常见的机械传动方式，广泛应用于各种机械设备中。
齿轮动力效率的高低直接影响到机械设备的性能和能源利用效率。
齿轮动力效率的计算公式为：η = (T2/T1) × (ω1/ω2)，其中T1和T2分别为输入齿轮和输出齿轮的扭矩，ω1和ω2分别为输入齿轮和输出齿轮的角速度。
齿轮动力效率的理论最大值为1，即输入能量与输出能量完全相等。
齿轮动力效率受到多种因素的影响，其中最主要的因素是齿轮的摩擦损失和齿轮的传动误差。
齿轮的摩擦损失是指齿轮在传动过程中因为摩擦而产生的能量损失，主要包括齿面摩擦、轴承摩擦和油膜摩擦等。
齿轮的传动误差是指齿轮在传动过程中因为齿形误差、轴向误差和偏心误差等原因而产生的能量损失。
为了提高齿轮动力效率，需要采取一系列措施。
首先是优化齿轮的设计和制造工艺，减小齿轮的传动误差和摩擦损失。
其次是选用合适的润滑方式和润滑材料，减小齿轮的摩擦损失。
此外，还可以采用齿轮箱的组合传动方式，将多个齿轮组合在一起，以减小单个齿轮的传动误差和摩擦损失。
齿轮动力效率是机械设备性能和能源利用效率的重要指标，需要在
设计、制造和使用过程中加以重视和优化。
只有提高齿轮动力效率，才能更好地满足机械设备的工作要求，降低能源消耗，减少环境污染，实现可持续发展。
齿轮效率实验报告
齿轮效率实验报告齿轮效率实验报告引言：齿轮作为一种常见的机械传动装置，广泛应用于各个领域。
在工程设计中，了解齿轮的效率对于提高机械传动系统的性能至关重要。
本实验旨在通过测量齿轮传动系统的输入功率和输出功率，计算齿轮的效率，并探讨影响齿轮效率的因素。
实验材料和方法：实验所使用的材料包括两个相互啮合的齿轮、电动机、转速计、功率计等。
首先，将电动机与转速计连接，通过电动机驱动齿轮轴转动。
然后，将功率计连接到齿轮输出轴上，以测量输出功率。
在实验过程中，需要记录电动机的输入功率、转速，以及功率计的输出功率。
实验结果和分析：通过实验测量得到的数据，可以计算齿轮的效率。
齿轮的效率定义为输出功率与输入功率之比。
根据测量数据和计算公式，可以得到如下结果。
首先，我们记录了不同转速下的输入功率和输出功率。
在实验中，我们逐渐增加电动机的转速，并记录相应的输入功率和输出功率。
通过绘制输入功率和输出功率随转速的变化曲线，我们可以观察到齿轮效率随转速的变化趋势。
其次，我们还记录了不同负载下的输入功率和输出功率。
通过改变齿轮系统的负载，我们可以观察到输入功率和输出功率的变化情况。
通过绘制输入功率和输出功率随负载的变化曲线，我们可以进一步了解齿轮效率与负载之间的关系。
根据实验结果，我们可以得出以下结论。
首先，齿轮的效率随转速的增加而增加。
这是因为在高速转动时，齿轮的摩擦损失相对较小，能量传递更加高效。
然而，当转速过高时，齿轮的效率可能会受到润滑不良、过热等因素的影响而下降。
其次，齿轮的效率随负载的增加而下降。
这是因为在高负载条件下，齿轮的摩擦损失会增加，能量传递过程中会产生更多的热量。
此外，负载过大还会导致齿轮的磨损加剧，进一步降低效率。
讨论和结论：通过本次实验，我们深入了解了齿轮效率与转速、负载之间的关系。
在实际的机械传动系统设计中，我们应该根据具体的工作条件选择合适的齿轮类型和参数，以提高传动效率和性能。
然而，需要注意的是，本实验仅仅是在实验室条件下进行的简化模拟。
齿轮传动效率的影响因素
齿轮传动效率的影响因素1. 引言齿轮传动是一种常见的机械传动方式，广泛应用于各个领域。
齿轮传动的效率是评价其性能的重要指标之一。
效率的高低直接影响着传动的能量损失和传动系统的稳定性。
本文将探讨影响齿轮传动效率的主要因素，并分析其原因。
2. 齿轮传动效率的定义齿轮传动效率是指齿轮传动输出功率与输入功率之比，通常以百分比表示。
传动效率的计算公式如下：效率 = (输出功率 / 输入功率) * 100%传动效率越高，说明齿轮传动的能量损失越小，传动效果越好。
3. 影响齿轮传动效率的因素3.1 齿轮参数齿轮的几何参数对传动效率有着重要影响。
3.1.1 齿轮齿数比齿轮齿数比是指两个相啮合的齿轮的齿数之比。
齿轮齿数比的选择直接影响到传动效率。
一般情况下，齿数比越接近1，传动效率越高。
因此，在设计齿轮传动时，应尽量选择齿数比接近1的齿轮。
3.1.2 齿轮模数齿轮模数是指齿轮齿数与齿轮直径之比。
齿轮模数的选择对传动效率也有影响。
一般情况下，齿轮模数越小，传动效率越高。
因此，在设计齿轮传动时，应尽量选择较小的齿轮模数。
3.2 润滑状况齿轮传动的润滑状况对传动效率有着重要影响。
3.2.1 润滑剂性质润滑剂的性质直接影响润滑膜的形成和保持。
润滑膜的存在可以减小齿轮啮合时的摩擦和磨损，提高传动效率。
因此，在选择润滑剂时，应考虑其黏度、温度特性等因素，以保证润滑膜的形成和稳定。
3.2.2 润滑方式不同的润滑方式对传动效率有着不同的影响。
•溅油润滑：溅油润滑方式下，润滑剂通过齿轮高速运动时的离心力将润滑剂溅到齿轮表面，起到润滑作用。
这种润滑方式的传动效率较低。
•浸油润滑：浸油润滑方式下，齿轮浸泡在润滑剂中，润滑剂通过自然浸润和齿轮运动时的摩擦将润滑剂传送到齿轮啮合区域，起到润滑作用。
这种润滑方式的传动效率较高。
3.3 齿轮材料齿轮材料的选择对传动效率也有重要影响。
3.3.1 齿轮硬度齿轮硬度直接影响齿轮的强度和耐磨性。
一般情况下，齿轮硬度越高，传动效率越高。
单级齿轮减速器传动效率_解释说明
单级齿轮减速器传动效率解释说明1. 引言1.1 概述单级齿轮减速器作为一种常用的传动装置，在工业生产中起着至关重要的作用。
其主要功能是将高速、低扭矩的电机输出转换为低速、大扭矩的输出端，以满足不同工况下的运行需求。
因此，理解和掌握单级齿轮减速器传动效率的影响因素以及测量方法对于优化设计和提高传动效率具有重要意义。
1.2 文章结构本文将围绕单级齿轮减速器传动效率展开深入研究。
首先介绍定义与原理部分，阐述了单级齿轮减速器传动效率的基本概念和工作原理。
在影响因素部分，详细说明了影响传动效率的各个方面因素，并进行了分类和解析。
接着，我们将对测量方法进行介绍，主要包括实验设备和步骤，并给出数据收集与处理方法。
实验研究与数据分析部分则根据所获得的实验数据进行结果分析和讨论，进一步探究传动效率在不同条件下的变化规律。
最后，在结果与讨论部分，我们比较了不同工况下的传动效率，并提出了提升传动效率的方法和措施。
文章以结论与展望作为结束，总结主要研究结论并展望未来的研究方向。
1.3 目的本文的目的在于深入了解单级齿轮减速器传动效率及其影响因素，并通过实验研究和数据分析，揭示传动效率在不同工况下的变化规律。
同时，我们希望通过研究结果提供有效的方法和措施来提高单级齿轮减速器传动效率，从而满足工业生产对于能源消耗和节约成本的要求。
2. 单级齿轮减速器传动效率：2.1 定义与原理：单级齿轮减速器传动效率是指在单级齿轮减速装置中，输入转矩到输出转矩之间的能量传递比例。
传动效率通常用百分比表示，表示为输出功率与输入功率之比乘以100。
单级齿轮减速器的工作原理是通过两个或多个啮合的齿轮将输入转速降低，并同时提高了输出扭矩。
在传动过程中，由于摩擦、材料损耗和机械结构等原因，会导致能量损失，从而影响到传动效率。
2.2 影响因素：单级齿轮减速器传动效率受到多种因素的影响。
其中一些主要影响因素包括：- 齿轮材料和质量：不同材料的齿轮具有不同的摩擦特性和强度。
实验3 齿轮传动效率测定与分析
实验3 齿轮传动效率测定与分析3.1 实验目的1. 了解机械传动效率的测定原理，掌握用扭矩仪测定传动效率的方法；2. 测定齿轮传动的传递功率和传动效率；3. 了解封闭加载原理。
3.2 实验设备和工具1. 齿轮传动效率试验台；2. 测力计；3. 数据处理与分析软件；4. 计算机、打印机。
3.3 实验原理和方法1. 齿轮传动的效率及其测定方法齿轮传动的功率损失主要在于：(1)啮合面的摩擦损失；(2)轮齿搅动润滑油时的油阻损失；(3)轮轴支承在轴承中和轴承内的摩擦损失。
齿轮传动的效率即指一对齿轮的从动轮（轴）输出功率与主动轮（轴）输入功率之比。
对于采用滚动轴承支承的齿轮传动，满负荷时计入上述损失后，平均效率如表3.1所示。
表3.1 齿轮传动的平均效率测定效率的方式主要有两种：开放功率流式与封闭功率流式。
前者借助一个加载装置（机械制动器、电磁测功器或磁粉制动器）来消耗齿轮传动所传递的能量。
其优点是与实际工作情况一致，简单易行，实验装置安装方便；缺点是动力消耗大，对于需作较长时间试验的场合（如疲劳试验），消耗能力尤其严重。
而后者采用输出功率反馈给输入的方式，电源只供给齿轮传动中摩擦阻力所消耗的功率，可以大大减小功耗，因此这种实验方案采用较多。
2. 封闭式试验台加载原理 图3.1表示一个加载系统，电机功率通过联轴器1传到齿轮2，带动齿轮3及同一轴上的齿轮6，齿轮6再带动齿轮5。
齿轮5的轴与齿轮2的轴之间以一只特殊联轴器和加载器相联接。
设齿轮齿数6532,z z z z ==，齿轮5的转速为5n (r/min)、扭矩为)m N (5⋅M ，则齿轮5处的功率为)kW ( 9550555n M N =若齿轮2、5的轴不作封闭联接，则电机的功率为)kW ( 9550/5551ηη⨯==n M N N式中η为传动系统的效率。
而当封闭加载时，在5M 不变的情况下，齿轮2、3、6、5形成的封闭系统的内力产生封闭力矩4M )m N (⋅，其封闭功率为)kW ( 9550444n M N =该功率不需全部由电机提供，此时电机提供的功率仅为)kW ( /441N N N -='η 由此可见，11N N <<'，若%95≈η，则封闭式加载的功率消耗仅为开放式加载功率的1/20。
【完整】齿轮传动效率资料PPT
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、实验系统组成 实验系统外观如图1所示。
图1
如图2所示，实验系统由如下设备组成： （1）CLS-II型齿轮传动实验台；（2）CLS-II型齿轮传动实验仪； （3）计算机；（4）打印机。
电机转速显示
齿 轮 传 动 机 构
电机转速传感器
电机转矩传感器
单 片 微 计 算 机
电机转矩显示
转矩输出接口 RS232接口
9 1 9
（2）封闭力矩T9的确定
由图3（b）可以看出，悬挂齿轮箱杠杆加上载荷后，齿轮 9、齿轮9’就会，产生扭矩，其方向都是顺时针，对齿轮9’中心 取矩，得到封闭扭矩T9：（本实验台T9是所加载荷产生扭矩 的一半），即： （N· m） WL T9 其中： 2 W一所加砝码重力（N)； L一加载杠杆长度L=0.3m。
3、实验台结构
实验台的结构如图3所示，由定轴齿轮副、悬挂齿轮箱、扭力轴、 双万向连轴器等组成一个封闭机械系统。 电机采用外壳悬挂结构，通过浮动连轴器和齿轮相连，与电机悬 臂相连的转矩传感器把电机转矩信号送入实验台电测箱，在数码显示 器上直接读出。电机转速由霍耳传感器4测出，同时送往电测箱中显 示。 图3齿轮实验台结构简图 1悬挂电机 2转矩传感器 3浮动连轴器 4霍耳传感器5定轴齿轮副 6刚性连轴器 7悬挂齿轮箱8砝码 9悬挂齿轮副 10扭力轴 11万向连轴 器 12永久磁钢
齿轮传动实验
一、实验目的
了解封闭流式实验台结构，弄懂封闭加载原理。 了解齿轮传动效率的测定原理，掌握用封闭流 式实验台测定齿轮传动效率的方法。 测定齿轮减速器的传动效率。
二、实验系统
CLS-1I型齿轮试验台为小型台式封闭功率流式齿轮试验台，采用 悬挂式齿轮箱不停机加载方式，加载方便、操作简单安全、耗能 少。在数据处理方面，既可直接抄录数据手工:计算，也可以和计 算机接口组成具有数据采集处理，结果曲线显示，信息储存、打 印输出等多种功能的自动化处理系统。该系统具有体积小、重量 轻、机电一体化相结合等特点。 本实验台用于机械设计等课程的教学实验，可以方便地完成以下 实验： 1、了解封闭功率流式齿轮试验台的基本原理、特点及测定齿 轮传动效率的方法。 2、通过改变载荷，测出不同载荷下的传动效率和功率。输出 T1—T9关系曲线及η一T9曲线。其中T1为轮系输入扭矩（即电机 输出扭矩），T9为封闭扭矩（也即载荷扭矩）。η为齿轮传动效率。
CLS-II齿轮传动实验台
CLS-II齿轮传动实验仪
微计算机
CRT显示
打印机
图2
2、实验机构主要技术参数
（1）试验齿轮模数m＝2； （2）齿数Z4＝Z3＝Z2＝Zl=38； （3）速比i=1； （4）直流电机额定功率P=300w； （5）直流电机转速N＝0～1100r／m； （6）最大封闭扭矩TB=15N.m； （7）最大封闭功率PB=1.5Kw； （8）实验台尺寸：长x宽x高=900x550x300； （9）电源220V交流/50Hz。
2、与计算机接口实验方法
1）连接RS232通讯线 在CLS-II型齿轮传动实验台电测箱后板上设 有RS-232接口，通过所附的通讯连接线和计算机 相联，组成智能齿轮传动实验系统。如果采用多 机通讯转换器，则需要首先将多机通讯转换器通 过RS-232通讯线连接到计算机，然后用双端插头 电话线，将CLS-1I型齿轮传动实验仪连接到多机 通讯转换器的任一个输入口。
图3
4、效率计算
（l）封闭功率流方向的确定
封闭功率流方向如图3(a)所示，其大小为： T N （KW） Pa 9 9 P9 9550 该功率的大小决定于加载力知和扭力轴的转速，而不是决 定于电动机。电机提供的功率仅为封闭传动中损耗功率， 即： 。 P1 P9 P9 故 P9 P1 T9 T1 单对齿轮 P T 9 9 T T η为总效率，若 η=95%，则电机供给的能量，其值约为封 T 闭功率值的1/10，是一种节能高效的试验方法。
2）启动机械教学综合实验系统
五、实验报告
1、将实验数据填入下 表，并求出计算值， 以T9为横坐标（如 图13所示），分别 绘出传动效率η- T9 曲线和T1- T9曲线。
加载次数 实 测 值 W T1 T9 计 算 值
η
1
2
3
4Hale Waihona Puke 5678
η
T1
T9
T9
图13
2、思考题 （1）试分析影响传动效率的因素和提高效率的措施。 （2）试分析封闭功率流式齿轮实验台的工作原理。
b、放大倍数调整 “调零”完成后，将实验台上的调速旋扭顺时针慢慢向“高速”方向旋 转，电机起动并逐渐增速，同时观察电测箱面板上所显示的转速值。当电机 转速达到1000转／分左右时，停止转速调节，此时输出转矩显示值应在 0.6—0.8Nm.之间（此值为出厂时标定值），否则通过电测箱后板上的转矩 放大倍数电位器加以调节。调节电位器时，转速与转矩的显示值有一段滞后 时间。一般调节后待显示器数值跳动两次即可达到稳定值。 (3)加载 调零及放大倍数调整结束后，为保证加载过程中机构运转比较平稳，建 议先将电机转速调低。一般实验转速调到300—800转／分为宜。待实验台处 于稳定空载运转后（若有较大振动，要按一下加载砝码吊篮或适当调节一下 电机转速），在砝码吊篮上加上第一个砝码。观察输出转速及转矩值，待显 示稳定（一般加载后转矩显示值跳动2一3次即可达稳定值）后，按一下“保 持键”，使当时的转速及转矩值稳定不变，记录下该组数值。然后按一下 “加载键”，第一个加载指示灯亮，并脱离“保持”状态，表示第一点加载 结束。 在吊篮上加上第二个砝码，重复上述操作，直至加上八个砝码，八个加 载指示灯亮，转速及转矩显示器分别显示“8888”表示实验结束。 根据所记录下的八组数据便可作出齿轮传动的传动效率—T9曲线及T1— T9曲线。
三、实验操作步骤
1、人工记录操作方法
（1）系统联接及接通电源 齿轮实验台在接通电源前，应首先将电机调速旋扭逆时针转至 最低速“0速”位置，将传感器转矩信号输出线及转速信号输出线分 别插入电测箱后板和实验台上相应接口上，然后按电源开关接通电源。 打开实验仪后板上的电源开关，并按一下“清零键”，此时，输出转 速显示为“0”，输出转矩显示数为“．”，实验系统处于“自动校零” 状态。校零结束后，转矩显示为“0”。 （2）转矩零点及放大倍数调整 a、零点调整 在齿轮实验台不转动及空载状态下，使用万用表接入电测箱后板 力矩输出接口3（见图5）上，电压输出值应在1—1.5V范围内，否则 应调整电测箱后板上的调零电位器（若电位器带有锁紧螺母，则应先 松开锁紧螺母，调整后再锁紧）。零点调整完成后按一下“清零”键， 待转矩显示“0”后表示调整结束。
5、齿轮传动实验仪
实验仪正面面板布置及背面板布置如图4、图5所示。实验 仪内部系统框图参见图2。
输出转速（r/m）
载 荷 指 示
输出转矩（Nm）
送数
保持
清零
加载
CLS-II齿轮传动实验仪
图4
1
2
3
4
5
6
7
8
9
图3
1、调零电位器 2、转矩放大倍数电位器 3、力矩输 出接口 4、接地端子 5、转速输入接口 6、转矩输 入接口 7、RS-232接口 8、电源开关 9、电源插座
