CAD2007教程完美版习题答案解析
autocad 2007考试题和参考答案.
安远芒果职业培训学校AutoCAD试题答案班级：姓名：得分：（考试时间为60分钟，总分100分，60分及格）一、单选题：（24分，每小题1分）1、用LINE命令与PLINE命令分别作一条直线，那么夹点的数目分别为：（C ）A、2，2，B、2，3C、3，2D、3，32、哪种设置能使得光标锁定在预先定义好的点上（D）A、栅格设置B、正交设置C、当前层D、捕捉栅格设置3、哪个命令设置AUTOCAD图形边界（ C ）A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS4、哪个图层名不会被改名或被删除？（ B ）A、STANDANDB、0C、UNNAMEDD、DEFAULT5、要表明绝对位置为5，5的点：（C）A、@5，5B、#5，5C、5，5D、5〈56、当一个层被设置为不打印，该层上的对象将（A）A、仍然显示但不打印B、不显示同时不打印7、要表示离现在4单位远，成37度角的点用：（B ）A、4〈37B、@4〈37C、4，37D、37〈48、必须先选择AUTOCAD编辑命令，再选择对象。
（B）A、对B、错9、用来切换栅格的开启与关闭的功能键是（C ）A、F5B、F6C、F7D、F810、执行下述哪一项可以设置图形文件自动保存的时间及修改保存的图形文件名（C）A、工具/选项/显示B、工具/选项/文件C、工具/选项/打开和保存D、工具/选项/选择11、样板图文件的保存类型是（A）A、dwtB、dxfC、dwgD、所有文件12、单行文字的缺省对齐方式是（ D ）A、左对齐B、右对齐C、中间对齐D、中心对齐13、在下列命令中，可以改变已经画出的对象的长度的命令是（D）A、移动命令B、复制命令C、打断命令D、延伸命令14、下列命令能使绘制的模型具有照片真实感（D）A、消隐B、平面着色C、体着色D、渲染15、“渲染”对话框中的目标提供了渲染图像的输出方式有、渲染窗口和文件（B）A、视图B、视口C、命名视图D、命名视口16、求出一组被选中实体的公共部分的命令是（ C ）A、并集B、差集C、交集D、实体编辑17、绘制圆弧时，正确的说法有（C ）A、通过两个端点绘制圆弧B、通过直径和圆心绘制圆弧C、通过三个点绘制圆弧D、通过一个点和方向绘绘圆弧18、所谓外切正多边形是（D）A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边在中点在圆上19、代表文字上划线的开关的代码是（ B ）A、%%UB、%%OC、%%DD、%%P20、缩放命令中的“全部”选项，它的意义是（A）A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、显示所有绘图界限范围内的图形对象C、恢复前一个视图D、从中心开始放大图形21、下列说法正确的是（C）A、被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B、被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C、被锁定的图层仍然显示在屏幕上，但不能被编辑，却可以打印输出D、以上说法都是错误的22、下列编辑工具中，不能实现“改变位置”的功能的是（D）A、移动B、比例C、旋转D、阵列23、用层列表不能进行下面哪项操作（C ）A、冻结图层B、把锁定的层解锁C、打开一个层D、改变一个层的颜色24、AutoCAD一共包含（ B ）种捕捉方式。
习题答案(第一章AutoCAD2007中文版操作环境)
习题熟悉中文版界面.命令地输入方式有哪些？坐标输入方式有哪些？各自地使用场合如何？工具栏有哪些显示方式？如何调整？菜单操作方式有哪些？在不同区域单击鼠标右键，其功能有哪些？是否所有图形文件都可以局部打开？局部打开文件地条件是什么？如果不希望打开地文件被修改，打开文件时如何设置？设置图形界限有什么作用？设置颜色、线型、线宽地方法有几种？一般情况下应该如何管理图线地这些特性？如何设定文件地自动保存间隔为?执行对象捕捉地方式有哪些？如何临时覆盖已经设定地对象捕捉模式？图层中包含哪些特性设置？冻结和关闭图层地区别是什么？如果希望某图线显示而又不希望该线条无意中被修改，应如何操作？资料个人收集整理，勿做商业用途样板图有什么作用？如何合理使用样板图？栅格和捕捉如何设置和调整？在绘图中如何利用栅格和捕捉辅助绘图？参考答案：上机练习熟悉中文版界面.命令输入方式包括鼠标输入、键盘输入、菜单输入及按钮输入.坐标输入方式有（）绝对坐标：绝对直角坐标和绝对极坐标；（）相对坐标：相对直角坐标和相对极坐标.各自地使用场合如下：（）绝对直角坐标：当知道点在当前坐标系中相对于、、轴地值时，可以分数、小数或科学记数法等形式输入点地、、地坐标值，坐标之间用逗号隔开；（）绝对极坐标：当知道点到原点地距离及其与轴正方向地角度时，可以用数字代表距离、用角度代表方向来确定点地位置，距离和角度之间用“＜”号分开.（）相对坐标：如果知道某点相对于上一个点地位置关系（即相对位移增量），就可以采用输入相对坐标地方式来确定点地位置.相对坐标前加一个“”符号，相对直角坐标中地三个坐标为新点和上一个点地、、三个方向上地位移增量；相对极坐标中地距离为与上一个点地距离，角度为新点和上一个点连线与轴地夹角.资料个人收集整理，勿做商业用途工具栏有固定工具栏、浮动工具栏两种显示方式；移动鼠标到工具栏边框上，按住并拖动，可以将工具栏拖到其他地方，并可以改变其形状.当工具栏被拖到最左、上或右地位置（也即固定工具栏地位置）时，自动变成长条状，并放置在靠边地位置.如果被拖到中间某个位置，此时即成为“浮动工具栏”，可以改变其外形和大小（将光标定位在浮动工具栏地边上，直到光标变成水平或垂直地双箭头为止；按住按钮并移动光标，直到工具栏变成需要地形状为止），并可以单击按钮予以关闭，同时带有标题栏.资料个人收集整理，勿做商业用途菜单操作方式有：①菜单命令一般通过用鼠标单击菜单项打开和执行.②可以按【】键和用鼠标单击菜单中带下画线地字母，打开和执行菜单项.③可以按光标移动键在菜单项中进行选择，再按【】键执行.④菜单项后有快捷键地，指该菜单命令可以通过快捷键直接打开和执行.资料个人收集整理，勿做商业用途在屏幕地不同区域上单击鼠标右键时，可以显示不同地快捷菜单，包括绘图区域内选定或没有选定任何对象；绘图区域内一个命令期间；在文字和命令窗口中；绘图区域内和设计中心中地图标上；绘图区域内和“在位文字编辑器”中地文字上；工具栏或工具选项板上；模型或布局选项卡上；状态栏或状态栏按钮上；特定对话框上.资料个人收集整理，勿做商业用途在绘图区域内鼠标右键可弹出“对象捕捉”快捷菜单.不是所有图形文件都可以局部打开.局部打开图形文件地条件是图形文件包含有命名对象和指定几何图形，然后依照命名对象和指定几何图形及其相关环境设定打开；命名对象包括块、标注样式、图层、布局、线型、文字样式、、视图和视口配置.资料个人收集整理，勿做商业用途不希望打开地文件被修改，以“只读方式打开”打开文件，就只能读不能改.设定合适地绘图界限，有利于确定图形绘制地大小、比例、图形之间地距离，有利于检查图形是否超出“图框”.资料个人收集整理，勿做商业用途设置颜色、线型、线宽地方法有种：①直接指定②设定成“随层”或“随块”.一般情况下应该在图层中管理图线地这些特性.单击菜单“工具”→“选项”，在“选项”对话框中选择“打开和保存”选项，在“文件安全措施”区，勾选“自动保存”复选框，在“保存间隔分钟数”输入框内输入“”，则文件地自动保存间隔为.资料个人收集整理，勿做商业用途执行对象捕捉地方式有①按钮法：对象捕捉工具栏中单击按钮；②快捷菜单法：在绘图区，按【】键鼠标右键执行；③命令行法：键盘输入包含前个字母地词；④自动捕捉法：单击菜单“工具”→“草图设置”，打开“草图设置”对话框，选择“对象捕捉”选项卡，勾选“启用对象捕捉”复选框，再勾选“对象捕捉模式”区中所需对象捕捉模式.资料个人收集整理，勿做商业用途用前面三种方式可以临时覆盖已经设定地对象捕捉模式，故前三种又称为“临时捕捉法”.图层中包含有图层地名称、开关、冻结解冻、锁定解锁、颜色、线型、线宽、打印样式、打印等特性设置.资料个人收集整理，勿做商业用途关闭图层和冻结图层，都可以使该层上地图线隐藏，不被打印输出和编辑，它们地区别在于冻结图层后，图形在重生成时不计算故不影响计算机运行速度，故大型图形文件可使用冻结来控制图形对象在屏幕上显示.不能冻结当前层.而关闭图层时，图形在重生成中要计算而影响计算机运行速度，故小型图形文件可使用关闭来控制图形对象在屏幕上显示.可以关闭当前层.资料个人收集整理，勿做商业用途如果希望某图线显示而又不希望该线条无意中被修改，应锁定图线所在地图层.样板图是十分重要地减少不必要重复劳动地工具之一.样板图不仅极大地减轻了绘图中重复地工作，将精力集中在设计过程本身，而且统一了图纸地格式，使图形地管理更加规范.资料个人收集整理，勿做商业用途用户可以将各种常用地设置，如图层（包括颜色、线型、线宽）、文字样式、图形界限、单位、尺寸标注样式、输出布局等作为样板保存.在进入新地图形绘制，如采用样板时，则样板图中地设置全部可以使用，无须重新设置.要输出成样板图，在“另存为”对话框中选择文件类型即可.通常情况下，样板图存放于子目录下.资料个人收集整理，勿做商业用途单击菜单“工具”→“草图设置”，打开“草图设置”对话框，选择“捕捉与栅格”选项卡，勾选“启用捕捉”和“启用栅格”复选框，然后在“捕捉间距”与“栅格间距”区分别输入捕捉与栅格地间距，并设置捕捉类型和栅格行为.资料个人收集整理，勿做商业用途如果绘图地尺寸大部分都是设定值地整数倍，且容易分辨，可以启用捕捉（设定状态栏上捕捉按钮为开），保证精确绘图.栅格主要和捕捉配合使用，当用户打开栅格时，如果栅格不是很密，在屏幕上会出现很多间隔均匀地小点；一般将该间隔和捕捉地间隔设定成相同，绘图时光标点将会捕捉显示出来地小点.资料个人收集整理，勿做商业用途。
AutoCAD 2007完全教程
原 始 面 域
面 域 的 并 集 运 算
面 域 的 差 集 运 算 面 域 的 交 集 运 算
9.2.3 从面域中提取数据
从表面上看，面域和一般的封闭线框没有区别，就像是一张没有厚度的纸。 实际上，面域是二维实体模型，它不但包含边的信息，还有边界内的信息。可 以利用这些信息计算工程属性，如面积、质心、惯性等。
修改多线样式
在“多线样式”对话框中单击“修改”按钮，使用打开的“修改多线样式” 对话框可以修改创建的多线样式。“修改多线样式”对话框与“创建新多线样 式”对话框中的内容完全相同，用户可参照创建多线样式的方法对多线样式进 行修改。
编辑多线
选择“修改”|“对象”|“多线”命令(MLEDIT)，打开“多线编辑工具”对 话框，可以使用其中的12种编辑工具编辑多线 。
第09章 使用面域与图案填充
在AutoCAD中，面域和图案填充也属于二维图形对象。其中，面域是具有 边界的平面区域，它是一个面对象，内部可以包含孔；图案填充是一种使用指 定线条图案来充满指定区域的图形对象，常常用于表达剖切面和不同类型物体 对象的外观纹理 。
教学目标
通过本章的学习，读者应掌握面域的3种布尔运算，并能够设置孤岛和渐变 色填充；面域的创建方法，从面域中提取质量数据的方法；以及如何设置和编 辑图案填充。
多线是一种由多条平行线组成的组合对象，平行线之间的间距和数目是可 以调整的，多线常用于绘制建筑图中的墙体、电子线路图等平行线对象。
绘制多线 使用多线样式对话框 创建多线样式 修改多线样式 编辑多线
绘制多线
选择“绘图”|“多线”命令(MLINE)，即可绘制多线，此时命令行将显示 如下提示信息。 命令: _mline 当前设置: 对正 = 上，比例 = 20.00，样式 = STANDARD 指定起点或 [对正(J)/比例(S)/样式(ST)]:
AutoCAD2007题解第二单元
2.1【操作要求】1.设置绘图区域为210*297㎜；建立新图层，图层名称为“中心线”、线型为“CENTER”、颜色为“红色”、线宽为“0.4”2.在0层绘制区域边框，线宽为0.4，以（100，100）为中心作外接圆半径为60的正六边形；做正六边形的内切圆，线宽为0.25；在中心线层上绘制一内接五角星，并填充红色。
作法：1、Limits左下角点坐标输入0，0右上角点坐标输入210，297ZoomA2、矩形命令（REC）左下角点坐标0，0，右上角点坐标210，297；选中矩形，设置线宽为0.43、正多边形命令POL做正六边形（6/100，100/I/60）；绘图菜单→圆→相切、相切、相切，做正六边形内切圆，选中内切圆，设置线宽为0.25正多边形命令POL做正五边形（5/100，100/I/捕捉圆上方象限点）；用直线连接正五边形五个顶点，删除正五边形，修剪五角星内部线；打开图层特性管理器（LA），点击新建图层，图层名称：“中心线”、颜色设为“红色”、线型设为“CENTER”（无CENTER时，点击加载）、线宽设为“0.4”；将五角星应用“中心线”层填充（H），图案SOLID，样例红色。
2.2【操作要求】1.设置绘图区域为200*200㎜2.以100,100为圆心，绘制一个直径为120圆；采用多段线，在圆内以100,60为圆心、半径为20做半圆弧AB；以100,80为圆心、半径为40做半圆弧AC；以100,140为圆心、半径为20做半圆弧CD；以100,120为圆心、半径为40做半圆弧BD；A、D两点处线宽为1；B、C两点处线宽为7；选用填充图案为“HONEY”，比例为2：1。
标出相应位置的字母，字体为“仿宋_GB2312”。
作法：1、Limits左下角点坐标输入0，0右上角点坐标输入100，100ZoomA2、圆命令（C），圆心坐标100,100，半径为60；多段线命令（PL），起点：圆下方象限点，参数W 设定端点线宽分别为1和7,参数A转化为圆弧，鼠标拉出垂直向上方向，在键盘上输入40得到B点；参数W设定端点线宽分别为7和1,捕捉圆上方象限点；阵列命令（AR），环形阵列、中心点为：圆心、对象：选择多段线、项目总数：2、填充角度：180；填充命令（H）填充图案为：HONEY，比例为2；文字样式命令（ST），字体设为“仿宋_GB2312”、字高设为7.5，单行文本命令（DT），起点点击A 处、旋转角度0度、内容输入A，回车两次，完成字母A的输入，复制命令（CO），复制3份字母A，分别到B、C、D位置，双击字母A更改为相应B、C、D。

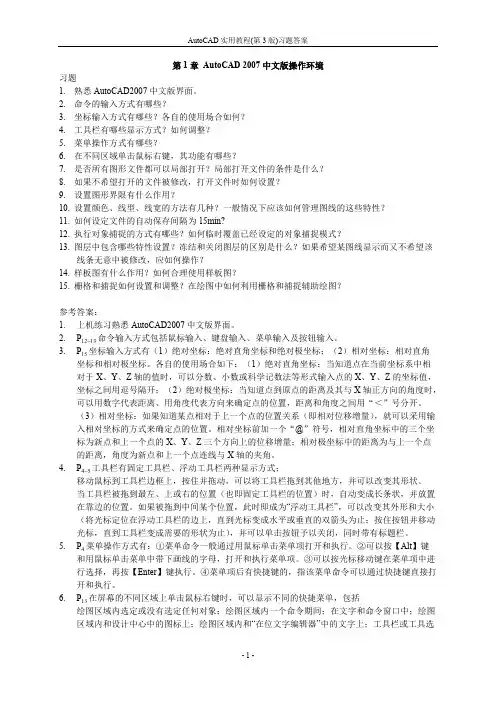

习题答案(第一章 Auto CAD 2007中文版操作环境)
第1章AutoCAD 2007中文版操作环境习题1.熟悉AutoCAD2007中文版界面。
2.命令的输入方式有哪些？3.坐标输入方式有哪些？各自的使用场合如何？4.工具栏有哪些显示方式？如何调整？5.菜单操作方式有哪些？6.在不同区域单击鼠标右键，其功能有哪些？7.是否所有图形文件都可以局部打开？局部打开文件的条件是什么？8.如果不希望打开的文件被修改，打开文件时如何设置？9.设置图形界限有什么作用？10.设置颜色、线型、线宽的方法有几种？一般情况下应该如何管理图线的这些特性？11.如何设定文件的自动保存间隔为15min?12.执行对象捕捉的方式有哪些？如何临时覆盖已经设定的对象捕捉模式？13.图层中包含哪些特性设置？冻结和关闭图层的区别是什么？如果希望某图线显示而又不希望该线条无意中被修改，应如何操作？14.样板图有什么作用？如何合理使用样板图？15.栅格和捕捉如何设置和调整？在绘图中如何利用栅格和捕捉辅助绘图？参考答案：1.上机练习熟悉AutoCAD2007中文版界面。
2.P12~13命令输入方式包括鼠标输入、键盘输入、菜单输入及按钮输入。
3.P15坐标输入方式有（1）绝对坐标：绝对直角坐标和绝对极坐标；（2）相对坐标：相对直角坐标和相对极坐标。
各自的使用场合如下：（1）绝对直角坐标：当知道点在当前坐标系中相对于X、Y、Z轴的值时，可以分数、小数或科学记数法等形式输入点的X、Y、Z的坐标值，坐标之间用逗号隔开；（2）绝对极坐标：当知道点到原点的距离及其与X轴正方向的角度时，可以用数字代表距离、用角度代表方向来确定点的位置，距离和角度之间用“＜”号分开。
（3）相对坐标：如果知道某点相对于上一个点的位置关系（即相对位移增量），就可以采用输入相对坐标的方式来确定点的位置。
相对坐标前加一个“@”符号，相对直角坐标中的三个坐标为新点和上一个点的X、Y、Z三个方向上的位移增量；相对极坐标中的距离为与上一个点的距离，角度为新点和上一个点连线与X轴的夹角。
CAD2007教程完美版
中文版AutoCAD 2007实用教程
坐标的表示方法
在AutoCAD 2007中，点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐 标和相对极坐标4种方法表示，它们的特点如下。
绝对直角坐标：是从点(0,0)或(0,0,0)出发的位移，可以使用分数、小数或科学 记数等形式表示点的X轴、Y轴、Z坐标值，坐标间用逗号隔开，例如点(8.3,5.8)和 (3.0,5.2,8.8)等。
使用对象捕捉和自动追踪功能绘制综合图形
第2页，共32页。
中文版AutoCAD 2007实用教程
本章知识点
使用坐标系 设置捕捉和栅格 使用GRID与SNAP命令
使用正交模式 打开对象捕捉功能
运行和覆盖捕捉模式 使用自动追踪 使用动态输入
第3页，共32页。
中文版AutoCAD 2007实用教程
第16页，共32页。
中文版AutoCAD 2007实用教程
使用GRID命令
执行GRID命令时，其命令行显示如下提示信息。
指定栅格间距(X)或[开(ON)/关(OFF)/捕捉(S)/主(M)/自适应(D)/跟随(F)/纵横向间距(A)] <10.0000>:
默认情况下，需要设置栅格间距值。该间距不能设置太小，否则将导致图形模糊及屏幕重画太慢， 甚至无法显示栅格 。
第9页，共32页。
中文版AutoCAD 2007实用教程
设置当前视口中的UCS
在绘制三维图形或一幅较大图形时，为了能够从多个角度观察图形的不同侧面 或不同部分，可以将当前绘图窗口切分为几个小窗口(即视口)。在这些视口中，为 了便于对象编辑，还可以为它们分别定义不同的UCS。当视口被设置为当前视口 时，可以使用该视口上一次处于当前状态时所设置的UCS进行绘图。
习题(第一章 Auto CAD 2007中文版操作环境)
第一章Auto CAD 2007中文版操作环境一、填空1.Auto CAD 2007的用户界面是由、菜单栏、、、命令窗口和组成。
2.菜单后方的三角形符号表示该菜单有，菜单后的“…”表示该菜单以打开方式执行命令。
3.屏幕上的工具栏有工具栏和工具栏两种状态。
4.界面中常用的工具栏有、、图层对象特性工具栏、标注样式工具栏、、。
5.命令窗口由命令行和两部分组成。
6.在其他命令行执行过程中执行，执行完了可以继续执行原命令的命令称为命令，只能在其他命令执行中间才能调用的命令称为命令。
7.用键可取消一个正在执行但为执行完的命令，也可用来退出或关闭下拉菜单。
图形文件管理包括建立新的图形文件，以及保存现有的图形文件等操作。
8.图形单位设置中, 默认角度的零度轴方向为水平向__ ,其默认角度旋向为_ _方向. 默认角度的旋转方向___ _为正，为负。
9.表示在模型空间设置矩形绘图区域，也叫绘图界限或绘图范围，当界限检查开关为（ON或OFF）时，控制绘图只能在界限内定点来绘制。
10.屏幕显示控制命令只改变图形在屏幕上的显示,而图形本身的绝对大小以及在世界坐标系中的位置是的.11.Auto CAD坐标的输入方法分为的输入方法和输入方法两种，而直角坐标输入的方法又分为绝对直角坐标和。
12.捕捉命令不能单独调用,只能在绘图或编辑命令中调用,属命令。
13.捕捉模式设置中,一般设置__ ____的捕捉模式,但最好不要设置__ __的捕捉项。
14.是将绘图中的重复性内容设置并独立保存为特定文件格式(*·d w t)的一种设置文件。
15.图形样板以专门的图形样板文件格式存贮在磁盘上。
16.图形样板可以在空间设置,也可以在图纸空间设置.17.图形样板可随时用也只能用命令调用.18.是一种用于附着图形属性信息的无穷大的、三维的二维的电子图纸或三维电子造型空间。
19.用图层绘制图形时,新对象的各种特性由当前的默认设置决定,即为_______.20.各图层具有相同的坐标系、和显示缩放倍数，各图层能自动对齐定位。
2007版CAD操作讲义
2007版CAD操作讲义
简介
本文档是针对2007版CAD软件的操作讲义。
通过本讲义，您
将研究到CAD软件的基本操作技巧，帮助您快速上手使用该软件。
目录
1. CAD软件介绍
- 什么是CAD软件
- 2007版CAD软件特点
2. 界面及基本操作
- 主界面介绍
- 工具栏的使用
- 鼠标操作技巧
3. 绘图与编辑
- 创建图形
- 编辑图形
- 修改图形属性
4. 图层管理
- 图层的作用
- 图层的创建和管理
- 图层的显示与隐藏
5. 块与外部参照
- 块的创建与使用
- 外部参照的引入与管理
6. 尺寸与标注
- 标注的种类
- 尺寸的创建与编辑
- 标注样式设置
7. 打印与输出
- 打印设置
- 输出图纸
- 打印预览
8. 常见问题解答
- CAD软件常见问题解答
- 常见错误及解决方案
注意事项
- 本讲义适用于2007版CAD软件，其他版本的CAD软件操作可能会有差异。
- 请按照讲义中的步骤进行操作，注意细节和顺序。
- 在研究过程中遇到问题时，请参考常见问题解答部分。
结尾语
通过本讲义的研究，相信您能够掌握2007版CAD软件的基本
操作技巧，提高工作效率。
如果您还有任何问题或需要进一步帮助，请随时联系我们。
祝您使用愉快！。
autocad 2007考试题和参考答案.
安远芒果职业培训学校AutoCAD试题答案班级：姓名：得分：（考试时间为60分钟，总分100分，60分及格）一、单选题：（24分，每小题1分）1、用LINE命令与PLINE命令分别作一条直线，那么夹点的数目分别为：（C ）A、2，2，B、2，3C、3，2D、3，32、哪种设置能使得光标锁定在预先定义好的点上（D）A、栅格设置B、正交设置C、当前层D、捕捉栅格设置3、哪个命令设置AUTOCAD图形边界（ C ）A、GRIDB、SNAP和GRIDC、LIMITSD、OPTIONS4、哪个图层名不会被改名或被删除？（ B ）A、STANDANDB、0C、UNNAMEDD、DEFAULT5、要表明绝对位置为5，5的点：（C）A、@5，5B、#5，5C、5，5D、5〈56、当一个层被设置为不打印，该层上的对象将（A）A、仍然显示但不打印B、不显示同时不打印7、要表示离现在4单位远，成37度角的点用：（B ）A、4〈37B、@4〈37C、4，37D、37〈48、必须先选择AUTOCAD编辑命令，再选择对象。
（B）A、对B、错9、用来切换栅格的开启与关闭的功能键是（C ）A、F5B、F6C、F7D、F810、执行下述哪一项可以设置图形文件自动保存的时间及修改保存的图形文件名（C）A、工具/选项/显示B、工具/选项/文件C、工具/选项/打开和保存D、工具/选项/选择11、样板图文件的保存类型是（A）A、dwtB、dxfC、dwgD、所有文件12、单行文字的缺省对齐方式是（ D ）A、左对齐B、右对齐C、中间对齐D、中心对齐13、在下列命令中，可以改变已经画出的对象的长度的命令是（D）A、移动命令B、复制命令C、打断命令D、延伸命令14、下列命令能使绘制的模型具有照片真实感（D）A、消隐B、平面着色C、体着色D、渲染15、“渲染”对话框中的目标提供了渲染图像的输出方式有、渲染窗口和文件（B）A、视图B、视口C、命名视图D、命名视口16、求出一组被选中实体的公共部分的命令是（ C ）A、并集B、差集C、交集D、实体编辑17、绘制圆弧时，正确的说法有（C ）A、通过两个端点绘制圆弧B、通过直径和圆心绘制圆弧C、通过三个点绘制圆弧D、通过一个点和方向绘绘圆弧18、所谓外切正多边形是（D）A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边在中点在圆上19、代表文字上划线的开关的代码是（ B ）A、%%UB、%%OC、%%DD、%%P20、缩放命令中的“全部”选项，它的意义是（A）A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、显示所有绘图界限范围内的图形对象C、恢复前一个视图D、从中心开始放大图形21、下列说法正确的是（C）A、被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B、被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C、被锁定的图层仍然显示在屏幕上，但不能被编辑，却可以打印输出D、以上说法都是错误的22、下列编辑工具中，不能实现“改变位置”的功能的是（D）A、移动B、比例C、旋转D、阵列23、用层列表不能进行下面哪项操作（C ）A、冻结图层B、把锁定的层解锁C、打开一个层D、改变一个层的颜色24、AutoCAD一共包含（ B ）种捕捉方式。
cad2007基础教程(详细)
封面中文版AutoCAD 2007实用教程目录1目录中文版AutoCAD 2007实用教程.........................................................................................................- 1 -目录..................................................................................................................................... .. (1)第01xxAutoCAD 2007xx基础 (1)1.1教学目标 (1)1.2教学重点与难点 (1)1.2.1 AutoCAD的基本功能 (1)1.2.2 AutoCAD 2007的经典界面组成 (4)1.2.3图形文件管理 (7)1.2.4使用命令与系统变量 (9)1.2.5设置参数选项 (10)1.2.6设置图形单位 (10)1.2.7设置绘图图限...................................................................................................................11第02章绘制简单二维图形对象 (13)2.1教学目标....................................................................................................................................132.2教学重点与难点 (13)2.2.1绘图方法 (13)2.2.2绘制点对象 (15)2.2.3绘制直线 (15)2.2.4绘制射线 (15)2.2.5绘制构造线 (15)2.2.6绘制矩形 (15)2.2.7绘制正多边形 (15)2.2.8绘制圆 (15)2.2.9绘制圆弧 (16)2.2.10绘制椭圆 (16)2.2.11绘制椭圆弧..................................................................................................................... 16第03章选择与夹点编辑二维图形对象.. (19)3.1教学目标....................................................................................................................................193.2教学重点与难点 (19)3.2.1选择对象的方法 (19)3.2.2过滤选择 (19)3.2.3快速选择 (20)3.2.4使用编组 (20)3.2.5编辑对象的方法 (21)3.2.6使用夹点拉伸对象 (22)3.2.7使用夹点移动对象 (22)3.2.8使用夹点旋转对象 (23)3.2.9使用夹点缩放对象 (23)3.2.10使用夹点镜像对象........................................................................................................ 23第04章使用修改命令编辑对象 (25)4.1教学目标....................................................................................................................................25目录24.2教学重点与难点 (25)4.2.1删除对象 (25)4.2.2复制对象 (25)4.2.3镜像对象 (26)4.2.4偏移对象 (26)4.2.5阵列对象 (26)4.2.6移动对象 (27)4.2.7旋转对象 (27)4.2.8对齐对象 (27)4.2.9修剪对象 (28)4.2.10延伸对象 (28)4.2.11缩放对象 (28)4.2.12拉伸对象 (29)4.2.13拉长对象 (29)4.2.14倒角对象 (29)4.2.15圆角对象 (29)4.2.16打断对象 (30)4.2.17合并对象 (30)4.2.18分解对象 (31)4.2.19编辑对象特性.................................................................................................................31第05章规划和管理图层 (33)5.1教学目标............................................................................................................................. .. (33)5.2教学重点与难点 (33)5.2.1 “图层特性管理器”对话框的组成 (33)5.2.2创建新图层 (34)5.2.3设置图层颜色 (34)5.2.4使用与管理线型 (34)5.2.5设置图层线宽 (35)5.2.6管理图层...........................................................................................................................36第06章控制图层显示 (41)6.1教学目标............................................................................................................................. .. (41)6.2教学重点与难点 (41)6.2.1重画与重生成图形 (41)6.2.2缩放视图 (41)6.2.3平移视图 (42)6.2.4使用命名视图 (44)6.2.5使用鸟瞰视图 (44)6.2.6使用平铺视口 (45)6.2.7控制可见元素的显示.......................................................................................................46第07章精确绘制图形 (49)标............................................................................................................................. .. (49)7.2教学重点与难点 (49)7.2.1使用坐标系.......................................................................................................................49目录37.2.2设置捕捉和栅格 (52)7.2.3使用GRID与SNAP命令 (52)7.2.4使用正交模式 (53)7.2.5打开对象捕捉功能 (53)7.2.6运行和覆盖捕捉模式 (54)7.2.7使用自动追踪 (54)7.2.8使用动态输入.................................................................................................................. 55第08章绘制与编辑复杂二维图形对象.. (57)标....................................................................................................................................578.2教学重点与难点 (57)8.2.1绘制与编辑多线 (57)8.2.3绘制与编辑样条曲线 (59)8.2.4使用SKETCH命令徒手绘图 (60)8.2.5绘制修订云线 (60)8.2.6绘制区域覆盖对象.......................................................................................................... 60第09章使用面域与图案填充.. (61)9.1教学目标....................................................................................................................................619.2教学重点与难点 (61)9.2.1创建面域 (61)9.2.2面域的布尔运算 (61)9.2.3从面域中提取数据 (62)9.2.4设置图案填充 (62)9.2.5设置孤岛和边界 (63)9.2.6使用渐变色填充图形 (64)9.2.7编辑图案填充 (64)9.2.8分解图案.......................................................................................................................... 64第10章创建文字和表格 (67)10.1教学目标 (6)710.2教学重点与难点 (67)10.2.1创建文字样式 (67)10.2.2创建单行文字 (68)10.2.3使用文字控制符 (69)10.2.4编辑单行文字 (70)10.2.5创建多行文字 (70)10.2.6编辑多行文字 (71)10.2.7创建和管理表格样式 (71)10.2.8创建表格 (72)10.2.9编辑表格和表格单元..................................................................................................... 73第11章标注基础与样式设置.. (75)11.1教学目标 (7)511.2教学重点与难点 (75)11.2.1尺寸标注的规则 (75)11.2.2尺寸标注的组成............................................................................................................. 75目录411.2.3尺寸标注的类型 (76)11.2.4创建尺寸标注的基本步骤 (76)11.2.5创建标注样式 (76)11.2.6设置直线格式 (76)11.2.7设置符号和箭头格式 (77)11.2.8设置文字格式 (78)11.2.9设置调整格式 (79)11.2.10设置主单位格式 (80)11.2.11设置换算单位格式 (81)11.2.12设置公差格式...............................................................................................................81第12章标注尺寸与编辑标注对象 (83)12.1教学目标............................................................................................................................. (83)12.2教学重点与难点 (83)12.2.1线性标注 (83)12.2.2对齐标注 (83)12.2.3弧长标注 (83)12.2.4基线标注 (84)12.2.5连续标注 (84)12.2.6半径标注 (84)12.2.7折弯标注 (84)12.2.8直径标注 (84)12.2.9圆心标记 (85)12.2.10角度标注 (85)12.2.11引线标注 (85)12.2.12坐标标注 (85)12.2.13快速标注 (85)12.2.14形位公差标注 (86)12.2.15编辑标注对象...............................................................................................................86第13章三维绘制基础与简单图形的绘制 (89)13.1教学目标............................................................................................................................. (89)13.2教学重点与难点 (89)13.2.1建立用户坐标系 (89)13.2.2设立视图观测点 (90)13.2.3动态观察 (91)13.2.4使用相机 (91)13.2.5漫游与飞行 (92)13.2.6观察三维图形.................................................................................................................9313.2.7绘制三维点 (95)13.2.8绘制三维直线和样条曲线 (95)13.2.9绘制三维多段线 (95)13.2.10绘制螺旋线...................................................................................................................96第14章绘制三维网格和实体 (97)14.1教学目标............................................................................................................................. ......97目录514.2教学重点与难点 (97)14.2.1绘制平面曲面 (97)14.2.2绘制三维面 (98)14.2.3隐藏边 (98)14.2.4绘制三维网格 (98)14.2.5绘制旋转网格 (99)14.2.6绘制平移网格 (99)14.2.7绘制直纹网格 (99)14.2.8绘制边界网格 (100)14.2.9绘制多实体 (100)14.2.10绘制长方体 (100)14.2.11绘制楔体 (101)14.2.12绘制圆柱体 (101)14.2.13绘制圆锥体 (101)14.2.14绘制球体 (101)14.2.15绘制圆环体 (102)14.2.16棱锥面 (102)14.2.17拉伸 (102)14.2.18旋转 (103)14.2.19扫掠 (103)14.2.20放样 (103)第15章编辑和渲染三维对象 (105)15.1教学目标 (10)515.2教学重点与难点 (105)15.2.1三维移动 (105)15.2.2三维旋转 (106)15.2.3对齐位置 (106)15.2.4三维镜像 (106)15.2.5三维阵列 (106)15.2.6三维实体的布尔运算...................................................................................................10715.2.7分解实体 (108)15.2.8对实体修倒角和圆角 (109)15.2.9剖切实体 (109)15.2.10加厚 (109)15.2.11编辑实体面 (110)15.2.12编辑实体边 (110)15.2.13曲面与实体转换 (110)15.2.14提取边 (111)15.2.15标注三维对象的尺寸 (111)15.2.16设置三维对象的视觉样式 (111)15.2.17渲染对象.....................................................................................................................112第16章使用块、属性块、外部参照和Autocad设计中心.. (117)16.1教学目标............................................................................................................................. ....117目录616.2教学重点与难点 (117)16.2.1创建与编辑块 (117)16.2.2编辑与管理块属性 (118)16.2.3使用外部参照 (120)16.2.4进入AutoCAD设计中心............................................................................................122第17章输出、打印与发布图形 (123)17.1教学目标............................................................................................................................. . (123)17.2教学重点与难点 (123)17.2.1图形的输入输出 (123)17.2.2在模型空间与图形空间之间切换 (124)17.2.3创建和管理布局 (124)17.2.4使用浮动视口 (125)17.2.5打印图形 (126)17.2.6发布DWF文件 (128)17.2.7将图形发布到Web 页.................................................................................................128第1章AutoCAD 2007入门基础1第01章AutoCAD 2007入门基础AutoCAD是由美国Autodesk公司开发的通用计算机辅助设计(Computer Aided Design，CAD)软件，具有易于掌握、使用方便、体系结构开放等优点，能够绘制二维图形与三维图形、标注尺寸、渲染图形以及打印输出图纸，目前已广泛应用于机械、建筑、电子、航天、造船、石油化工、土木工程、冶金、地质、气象、纺织、轻工、商业等领域。
AutoCAD2007题解第一单元
1.1【操作要求】1、Limits左下角点坐标输入0，0右上角点坐标输入297，210ZoomA点击“F7”按钮，打开栅格；2、图层设置：打开图层特性管理器（LA），建立新层，层名：“轮廓线”、线宽：0.4；建立新层，层名：“剖面线”、颜色：蓝色、线宽：0.2；建立新层，层名：“中心线”、线型：CENTER、颜色：红色、线宽：0.2；3、绘制图形：①、将当前图层设置为“轮廓线”层；矩形命令（REC），起点：50,100、第二点：＠80,40；②、将当前图层设置为“中心线”层；直线命令（L），起点：90,160、↓80；4、保存图形：文件菜单→另存为，在弹出窗口中：在文件类型中选择“AutoCAD图形样板*.dwt”；在文件名中输入：KSCAD1-1；保存位置：考生文件夹；5、实时缩放：实时缩放命令（Z），参数A；1.2【操作要求】1、Limits左下角点坐标输入0，0右上角点坐标输入297，210ZoomA2、设置单位：格式菜单→单位，在弹出窗口中：将长度精度设置为“0.000”、角度类型设置为“度/分/秒”、精度设置为“0d00′00〞”、在顺时针前方框中打√、点击窗口下方“方向”，基准角度设置为“西”3、设置文字样式：文字样式命令（ST），在弹出窗口中：点击“新建”，在样式名中输入：汉字、确定；将字体下方“使用大字体”前√去除，并将字体更改为“仿宋_GB2312”、高度更改为10；点击“新建”，在样式名中输入：标注、确定；将字体更改为“iso.shx”、高度更改为5、宽度比例更改为0.67、倾斜角度更改为15；4、绘图：矩形命令（REC），起点：40,40、第二点：＠100,-50；多行文本命令（MT），分别捕捉矩形左上角点和右下角点、在弹出窗口（如下图）中设置：文字样式为“汉字”、水平居中对齐、垂直居中对齐、并在文本框中输入：AutoCAD计算机等级考试；完成后点击“确定”按钮；5、保存图形：文件菜单→另存为，在弹出窗口中：在文件类型中选择“AutoCAD图形样板*.dwt”；在文件名中输入：KSCAD1-2；保存位置：考生文件夹；6、实时缩放：实时缩放命令（Z），参数A；1.3【操作要求】1、Limits左下角点坐标输入0，0右上角点坐标输入297，210ZoomA2、捕捉设置：鼠标移到CAD窗口底部状态栏左边“捕捉”上方，点击鼠标右键，选择设置，打开“草图设置”对话框；在“捕捉和栅格”对话框中将捕捉类型为矩形捕捉更改为等轴测捕捉、将栅格Y轴间距10更改为5、将启用捕捉和启用栅格打勾；完成后，点击“对象捕捉”选项卡，先点击“全部清除”，再将端点、圆心、交点捕捉打勾；3、设置标注样式：输入设置标注样式命令D，点击“新建”按钮，在新样式名中输入：线性标注；确定后，在弹出的窗口中，点击“直线”选项卡，将超出尺寸线更改为2.5、点击“符号和箭头”选项卡，将箭头大小更改为3.5、点击“文字”选项卡，将文字大小更改为5；完成后记得点击“置为当前”按钮；再点击关闭按钮；4、绘图：矩形命令（REC），起点：150,50、第二点：＠100,-80；线性标注命令（DLI），捕捉上方水平线两个端点，标注矩形长、捕捉右边垂直线两个端点，标注矩形宽；5、保存图形：文件菜单→另存为，在弹出窗口中：在文件类型中选择“AutoCAD图形样板*.dwt”；在文件名中输入：KSCAD1-3；保存位置：考生文件夹；6、实时缩放：实时缩放命令（Z），参数A；。
AutoCAD2007制图员题解第四单元
4.21【操作要求】说明：对于有轴线、有墙体、有门窗的图形，固定套路为：第一步：设图形界限；第二步：设图层；第三步：利用矩形命令绘制轴网；第四步：利用多线命令绘制墙体；第五步：绘制门窗；第六步：本题有绘图比例，绘制时，先按1：1比例绘图，绘完后再按绘图比例缩放回来；1、图形界限设置：Limits左下角点坐标输入0，0右上角点坐标输入200，300ZoomA2、图层设置：打开图层特性管理器（LA），建立新层，层名：墙线、线宽：0.5；建立新层，层名：门窗、颜色：蓝色、线宽：0.5；更改0层的线宽为：0.3；3、绘制轴网：矩形命令（REC），起始点：50,100、第二点：@7600,10800；偏移命令（O），向外偏移距离400；将内部矩形分解（X），利用延伸命令（EX），对象选择：不选，直接回车、通过分别点击直线不同部位使得内部直线和外面矩形相交；删除外部矩形；利用偏移命令（O），将底部水平线向上偏移4800、将顶部水平线向下偏移3600、将左边垂线向右偏移4000、将右边垂线向左偏移1800；完成轴网绘制4、绘制墙体：将当前图层设为“墙线”层；格式菜单→多线样式：点击“修改”按钮，将直线的起点、端点都打勾（目的是将端口闭合，形成封闭的多段线）；多线命令（ML）参数S设定比例240（墙宽多少，S就设多少）、参数J设定对正：输入Z（有轴网时，对正方式为无）、起点：50，100（左下交点）、鼠标分别点击外圈四个交点绕一圈，完成后双击多线，选择“角点结合”，分别点击相交多线的两边，处理左下角相交的多线；多线命令（ML），起点：50,4900、鼠标拉出水平向右方向，输入：2860；重复多线命令（ML），起点：3810,4900、鼠标拉出水平向右方向，输入：480；重复多线命令（ML），起点：4290,4900、鼠标拉出水平向右方向，输入：7650,4900；重复多线命令（ML），起点：4050,4900、鼠标拉出垂直向下方向，输入：4800，上面内部墙体用同样方法绘制；右边的一小段半墙画法：多线命令（ML），参数S设定比例为120、起点：5350,4900、鼠标拉出垂直向上方向，输入：760；重复多线命令（ML），起点：5350,7300、鼠标拉出垂直向下方向，输入：940；完成后，双击多线，点击“T型合并”先选择T型的垂直多线，再选择T型的水平多线处理各部位T型多线；完成墙体绘制。
AutoCAD2007制图员题解第六单元解析
AutoCAD2007制图员题解第六单元解析6.11【操作要求】解题思路：①、先根据样图，绘制平面图，并且根据三维图的特点，将平面图分解成三个封闭区域；②、在三维视图中绘制立面轮廓；并根据立面特点，分块作封闭区域，再分别拉伸平面；立面拉伸完再将相应的平面图拉伸；具体作法：多段线命令（PL），起点：3390，1950、→1220、↓1850、→1100、↑2500、←300、↑3500、←1800、↓250、←400、@-250,200、←1500、@-150,-150、↓2000、←120、↓2000、@150,-150、→1800、捕捉起点；注意：如果是用多段线从头到尾连续绘制，完成后无需合并，可以直接偏移，如果是用直线命令绘制的，完成后，必须合并后才可以偏移；偏移命令（O），将闭合的多段线分别向内和向外各偏移120；完成后删除初始多段线；将平行的两条多段线分解，利用夹持点和直线命令补线，将图形分成三个封闭的区域（例图中，为了方便大家理解，我把三个区域分开，实际在做的时候是不允许分开的）；并利用PE命令中的J参数，分别将三个区域做合并；视图菜单→三维视图→西北等轴测；将当前视图由俯视图转化为三维的西北等轴测视图；过点1,做矩形（REC），第二点：@4500,-2390；修改菜单→三维操作→三维阵列：对象：选择矩形、阵列类型：环形(P)、阵列项目数：2、填充的角度：90、旋转阵列对象：是(Y)、阵列的中心点：捕捉点1、指定旋转轴上的第二点：捕捉另一端点；完成后，删除原矩形；视图菜单→三维视图→左视图；将当前视图由三维的西北等轴测视图转化为左视图；图1：打开极轴，设置增量角为-19度；直线命令（L），起点：捕捉矩形上方中点，找到341度极轴线，在屏幕上如上图大概位置点击；偏移命令（O），将矩形向外偏移80；图2：直线命令（L），起点：捕捉斜线和外矩形的交点、↓50、←160、↑50；偏移命令（O），参数T（通过），将斜线偏移通过红色线左上角；图3：删除外矩形，修剪多余线头，做成图3所示；图4：以过矩形上方中点垂直线为镜像线，对图3所做屋顶右半边做镜像；并利用圆角命令（F）对内侧两条斜线进行处理；完成后，利用PE命令参数J将屋顶做成封闭区域；图5：如图五中红线所示，利用多段线命令（PL），沿屋顶内侧做一封闭区域（如果用直线命令做，则必须多一步利用PE命令做闭合）；利用直线命令（L），先连接左边屋顶斜线尽头两个端点，再过辅助线中点向下做洋红色的直线；删除辅助直线和矩形；最终图形如图6（图6为局部放大图）所示；注意：你们在做时候不要去更改直线颜色；题解中之所以有颜色是为了方便大家观看视图菜单→三维视图→西北等轴测；将当前视图由俯视图转化为三维的西北等轴测视图；移动命令（M），对象：选择屋顶、基点：任意、第二点：@0，0，200（作用是让屋顶挑出墙面200㎜）；鼠标在任意一个按钮上方点右键，将“建模”和“实体编辑”工具栏打开；点击“建模”工具栏中第11个按钮“拉伸”（简化命令EXT），对象：选择平面图中相应的封闭区域、在键盘上输入参数P（选择路径）、点击洋红色直线（让底部封闭区域沿着洋红色的直线拉伸）；重复拉伸命令（EXT），对象：选择红色形体、拉伸高度：-240；重复拉伸命令（EXT），对象：选择白色屋顶、拉伸高度：-4660；利用“实体编辑”工具栏中“并集”按钮（第一个按钮），将拉伸后的三个形体合并起来；完成后如图3所示；拉伸命令（EXT），将左边墙体拉伸-4500；完成后如上图所示；通过上图我们看到，屋顶和左边的墙体有相交，处理方法：做一个实体和左边墙体相交，利用差集命令，用左边墙体减去辅助实体；实际做法如下：点击长方体命令（“建模”工具栏第二个按钮，简化命令BOX），起始点：捕捉前方屋顶最左下方端点，第二点：@ 1500，500，-5000；点击“实体编辑”工具栏中“差集”按钮（第二个按钮），选择对象：点击左边墙体、确定、点击辅助长方体、确定（差集相当于数学中大数减去小的数），完成后如下图：视图菜单→三维视图→俯视图；将当前视图转化为俯视图；作辅助矩形：矩形命令（REC），第一点：捕捉墙体左下角点、第二点：@1340，3100；完成后，偏移命令（O），将辅助矩形向外偏移80；如下图红色所示；视图菜单→三维视图→西南等轴测视图；将当前视图由俯视图转化为西南等轴测视图；修改菜单→三维操作→三维阵列，对象：选择偏移后的两个矩形、阵列类型：P（环形）、项目数目：2、填充的角度：90、旋转阵列对象？：Y、指定阵列旋转轴：捕捉矩最外侧边上两个点；完成后，删除辅助两个矩形；视图菜单→三维视图→主视图；将当前视图由西南等轴测视图转化为主视图；极轴设增量角为-19；直线命令（L），第一点：捕捉内矩形框上方水平线中点、第二点：找到341度极轴（即-19度极轴），在超过外矩形框位置点击；同上面绘屋顶方法绘制屋顶；视图菜单→三维视图→西南等轴测视图；将当前视图由主视图转化为西南等轴测视图；将墙体以蓝色线为路径拉伸；将洋红色三角形形体拉伸-240；将屋顶拉伸-2740；开门洞和窗户：长方体命令（BOX），起点：捕捉点1→270位置、第二点：@800,2200,-240；作辅助长方体：长方体命令（BOX），起点：点2、第二点：@100,240,-200；过辅助长方体前面右上角点做@300,240,-190长方体；删除辅助长方体；完成后，沿着X方向，距离210位置复制一份小长方体；如上图蓝色所示；点击“实体编辑”工具栏中“差集”按钮（第二个按钮），选择对象：点击点1边上墙体、确定、点击1大2小3个长方体、确定（差集相当于数学中大数减去小的数），完成后如下图：直线命令（L），捕捉门洞两个端点；绘图菜单→点→定数等分（DIV），对象：选择直线、数目：在键盘上输入8；复制命令（CO），将直线（包括等分点）复制一份到门顶；直线命令（L），分别捕捉两条直线第一个1/8等分点（要打开节点捕捉）；完成后如上图左边所示；打开“建模”工具栏，点击“圆柱”命令按钮（CYL），捕捉底部水平直线的左边端点，底面圆半径：在键盘上输入10、参数C（指定另一点），捕捉水平直线右边端点；同理，利用垂直直线做垂直圆柱；完成后如上图右边所示；阵列：垂直圆柱：1行7列、列偏移100；水平圆柱：22行1列、行偏移100；完成后如下图所示；四个视口操作略…6.12【操作要求】打开CADST6-12.dwg，删除俯视图中标注和多余线条如下图所示；完成后，鼠标框选图形，按键盘上CTRL+C；点击新建，在打开的新CAD 文件中，按键盘上CTRL+V，将CADST6-12.dwg 中的图形复制到新文件的俯视图中；拉伸命令（EXT），将最第二层正六边形向下拉伸-200；将六个小的正五边形向上拉伸1800；将两个小的同心圆中的小圆向上拉伸200；将两个大的同心圆中的小圆向上拉伸500；完成后如下图第一排第一个图所示；视图菜单→三维视图→东南等轴测视图；将当前视图由俯视图转化为东南等轴测视图；移动命令（M）,对象：选择第三层正六边形、基点：拉伸后的正五边形底部端点、第二点：顶部相应端点；重复移动命令（M）,对象：选择将两个小的同心圆中的大圆、基点：小圆柱底部圆心、第二点：顶部圆心；重复移动命令（M）,对象：选择将两个大的同心圆中的小圆、基点：小圆柱底部圆心、第二点：顶部圆心；完成后如下图第一排第二个图所示；拉伸命令（EXT），将正六边形向上拉伸100；将小圆向上拉伸50；将大圆向上拉伸100；完成后如下图第一排第三个图所示；环形阵列命令（AR），对象：选择橙子的两个圆柱、阵列中心桌子的小圆柱底部圆心、6个对象360度；移动命令（M），将最外层正六边形垂直向上移动1900；完成后如下图第二排第一个图所示；拉伸命令（EXT），将正六边形向上拉伸150；完成后如下图第二排第二个图所示；点击“实体编辑”工具栏中“拉伸面”按钮（注意不要和拉伸命令混在一起），选择对象：点击最上层正六边形平面（注意，不能点选正六边形的边）、确定、高度：461、倾斜角度62.5；完成后如下图第二排第三个图所示；重复“拉伸面”命令；选择对象：点击最上层小正六边形平面、确定、高度：496、倾斜角度45度；完成后如下图所示；四个视口操作略…6.13【操作要求】打开CADST6-13.dwg，删除标注和多余线条如上图所示(左图右侧下方水平线长度为97.3664，不足100，因此，删除长度为97.3664的水平线，补画一条长为100的直线，其它直线根据新直线的位置进行修正) ，完成后，分别利用PE命令中J参数对两个封闭区域进行合并；完成后，鼠标点选左边图形，按键盘上CTRL+C；点击新建，在打开的新CAD文件中，点击视图菜单→三维视图→主视图；将当前视图由俯视图转化为主视图；按键盘上CTRL+V，将CADST6-13.dwg中的左边图形复制到新文件的主视图中；鼠标在任意一个按钮上方点右键，将“建模”和“实体编辑”工具栏打开；点击“建模”工具栏中第11个按钮“拉伸”（简化命令EXT），对象：选择主视图中相应的封闭区域、拉伸高度：63；点击视图菜单→三维视图→左视图；将当前视图由主视图转化为左视图；点击窗口菜单中CADST6-13.dwg，切换到CADST6-13.dwg中，鼠标点选右边图形，按键盘上CTRL+C；点击窗口菜单中新建CAD文件切换回新建CAD文件；按键盘上CTRL+V，将CADST6-13.dwg中的右边图形复制到新文件的左视图中；点击视图菜单→三维视图→西南等轴测视图；将当前视图由左视图转化为西南等轴测视图；移动命令（M），将复制过来的图移动到如右图所示拉伸命令（EXT），对象：选择复制过来的平面图形、拉伸高度：100；点击视图菜单→视口→四个视口；双击左上角视口，点击视图菜单→三维视图→俯视图；双击左下角视口，点击视图菜单→三维视图→主视图；双击右上角视口，点击视图菜单→三维视图→西南等轴测视图；点击视图菜单→视觉样式→视觉样式管理；在弹出的菜单中，点击上方第二排第一个“概念”（对“概念”视觉样式进行设定）、点击“边设置”选项中“颜色”选项、点击“颜色”选项右边“下拉箭头”、点击“选择颜色”、在弹出菜单中点击“索引颜色”、在键盘中输入8；完成后，点击视图菜单→视觉样式→概念；双击右下角视口，点击视图菜单→三维视图→左视图；完成后如下图6.14【操作要求】打开CADST6-14.dwg，删除俯视图中标注和多余线条；对于矩形利用PE中参数J合并（注意，最内圈矩形右上角点没有闭合，在做PE之前要先用圆角（F）处理一下）；红色矩形利用矩形命令捕捉对角两个端点得到；完成后，如下图最右边图所示；拉伸命令（EXT），将最第三层矩形向下拉伸-16；视图菜单→三维视图→东南等轴测视图；将当前视图由俯视图转化为东南等轴测视图；点击“实体编辑”工具栏中“拉伸面”按钮（注意不要和拉伸命令混在一起），选择对象：点击最上层矩形平面（注意，不能点选正六边形的边）、确定、高度：68；拉伸命令（EXT），将两个红色矩形向下拉伸（EXT）-16；重复拉伸命令（EXT），将六个圆向上拉伸（EXT）48；将最外层矩形垂直向上移动（M）68；完成后如下图第一排第一个图所示；将移动上来的矩形向上拉伸6；将第二层矩形垂直向上移动74；完成后如下图第一排第二个图所示；拉伸命令（EXT），对象：选择移动上来的矩形、参数T：设定倾斜角为67.5度、确认、高度：16；点击“实体编辑”工具栏中“拉伸面”按钮（注意不要和拉伸命令混在一起），选择对象：点击最上层矩形平面（注意，不能点选正六边形的边）、确定、高度：4、角度：0度；完成后如下图第一排第三个图所示；做辅助直线：直线命令（L），捕捉最顶面矩形两个对角点；点击“建模”工具栏中“球体”按钮，中心点：直线中点、半径：23；删除辅助直线；完成后如下图第二排第一个图所示；点击“实体编辑”工具栏中“并集”按钮，选择对象：选择球体及球体下方台体、确定；完成后如下图第二排第二个图所示；视图菜单→三维视图→左视图；将当前视图由东南等轴测视图转化为左视图；点击窗口菜单中CADST6-14.dwg，切换到CADST6-14.dwg中，删除左视图中除楼梯外的标注和多余线条；删除垂直方向最长直线；多段线命令（PL），起点：点1、↑16（原尺寸有错）、→…..描楼梯外形；完成后删除多余线，如图洋红色图形所示；鼠标点选处理后图形，按键盘上CTRL+C；点击窗口菜单中新建CAD文件切换回新建CAD文件；按键盘上CTRL+V，将处理后图形复制到新文件的左视图中；视图菜单→三维视图→东南等轴测视图；将当前视图由左视图转化为东南等轴测视图；如下图第一排第一个所示；移动命令（M），对象：楼梯、基点：点1、第二点：点2；完成后如上图第一排第2个所示；拉伸命令（EXT），对象：楼梯、高度：捕捉另一边栏板上特征点即可；完成后如上图第二排图形所示；视图菜单→三维视图→主视图；将当前视图由东南等轴测视图转化为主视图；点击窗口菜单中CADST6-14.dwg，切换到CADST6-14.dwg中，删除主视图中除屋檐外的标注和多余线条；利用BO命令生成两个封闭的多段线（一个是三角形、一个是矩形）；完成后如图洋红色图形所示；鼠标点选两个封闭的多段线，按键盘上CTRL+C；点击窗口菜单中新建CAD文件切换回新建CAD文件；按键盘上CTRL+V，将处理后图形复制到新文件的主视图中；视图菜单→三维视图→东南等轴测视图；将当前视图由主视图转化为东南等轴测视图；移动命令（M），对象：屋檐、基点：点1、第二点：点2；完成后如上图第一排第二个图所示；拉伸命令（EXT），对象：屋檐、高度：27；完成后如上图第二排第一个图所示；视图菜单→三维视图→俯视图；将当前视图由东南等轴测视图转化为俯视图；环形阵列命令（ＡＲ），对象：楼梯、柱子和屋檐；阵列中心：圆心、4个对象360度；其余视口等操作：略6.15【操作要求】打开CADST6-15.dwg，对左上角图形，删除标注和多余线条如上图左下角图所示，完成后，利用PE命令中J参数对左下角封闭区域进行合并；完成后，鼠标点选上图左下角图形，按键盘上CTRL+C；点击新建，在打开的新CAD文件中，点击视图菜单→三维视图→主视图；将当前视图由俯视图转化为主视图；按键盘上CTRL+V，将CADST6-13.dwg中处理好的如左下角图形复制到新文件的主视图中；鼠标在任意一个按钮上方点右键，将“建模”和“实体编辑”工具栏打开；点击“建模”工具栏中第11个按钮“拉伸”（简化命令EXT），对象：选择主视图中的图形、拉伸高度：101；点击视图菜单→三维视图→俯视图；将当前视图由主视图转化为俯视图；点击窗口菜单中CADST6-15.dwg，切换到CADST6-15.dwg中，对左下角的俯视图进行处理，删除标注和多余的直线，如上图中间所示，鼠标框选处理后图形，按键盘上CTRL+C；点击窗口菜单中新建CAD文件切换回新建CAD 文件；按键盘上CTRL+V，将CADST6-15.dwg 中处理后的图形复制到新文件的俯视图中；点击图层特性管理器（LA），新建图层，颜色为红色、并将新图层置为当前；利用BO命令（作用是：对闭合区间生成闭合边界），在弹出窗口点击“拾取”、分别点击图中闭合区域中任意位置、确定；完成后如上图第3副图所示；点击图层特性管理器（LA），锁定新建图层；删除白色直线；打开锁定的新建图层；如上图最右边图所示；点击视图菜单→三维视图→东北轴等测视图；将当前视图由俯视图转化为东北轴等测视图；将所有“横档”向下拉伸（EXT）-7；将所有“撑板”向下拉伸（EXT）-3；完成后，将拉伸后的图形移动（M）到槽子的上方；如上图最右边图所示；点击视图菜单→三维视图→左视图；将当前视图由东北轴等测视图转化为左视图；点击窗口菜单中CADST6-15.dwg，切换到CADST6-15.dwg中，对右边的俯视图进行处理，删除标注和多余的直线，如上图右边图形所示，并利用PE中J参数将红色L型形体合并（外面的矩形框要留着，用于定位中间红色L型图形；而两条短直线的作用是等会做倒角时定位倒角长度时用）；完成后，用鼠标框选处理后图形，按键盘上CTRL+C；点击窗口菜单中新建CAD 文件切换回新建CAD文件；按键盘上CTRL+V，将CADST6-15.dwg中处理后的图形复制到新文件的左视图中；点击视图菜单→三维视图→东北轴等测视图；将当前视图由左视图转化为东北轴等测视图；复制命令（CO），对象：选择L型图形、基点矩形角点、第二点：槽子左视图相应角点；如第一排第二个图所示；拉伸命令（EXT），对象：选择L型图形、高度：-50；如第一排第三个图所示；倒角命令（CHA），点选L型图形内侧直线、回车、输入距离5、再输入距离5、再点选L型图形内侧直线、确定；如第二排第一个图所示；复制命令（CO），对象：选择L型图形、基点：L型图形端点（只要不是L型图形内侧端点都可以）、第二点：左视图中被拉伸L型图形相对应端点；拉伸命令（EXT），对象：选择刚复制过来的L型图形、高度：-89；复制命令（CO），对象：L型图形中两条短直线（用来定位倒角位置），将两条短直线复制到蓝色拉伸实体表面，如第二排第二个图所示；倒角命令（CHA），参数D（设定倒角距离）、第一个距离：89、第二个距离：捕捉蓝色L型图形右上端点到短直线右边端点距离、选择蓝色L 型图形右上直线、回车、回车、回车、选择蓝色L型图形右上直线、确定；同理，做L型水平形体倒角点击视图菜单→三维视图→俯视图；将当前视图由东北轴等测转化为俯视图；利用镜像命令（MI），对拉伸和倒角的两个形体做镜像；点击视图菜单→视口→四个视口；双击左上角视口，点击视图菜单→三维视图→俯视图；双击左下角视口，点击视图菜单→三维视图→主视图；双击右上角视口，点击视图菜单→三维视图→东北等轴测视图；点击视图菜单→视觉样式→视觉样式管理；在弹出的菜单中，点击上方第二排第一个“概念”（对“概念”视觉样式进行设定）、点击“边设置”选项中“颜色”选项、点击“颜色”选项右边“下拉箭头”、点击“选择颜色”、在弹出菜单中点击“索引颜色”、在键盘中输入8；完成后，点击视图菜单→视觉样式→概念；双击右下角视口，点击视图菜单→三维视图→左视图；完成后如下图。
CAD2007版全套)电子教案第3章
4）“拾取两个偏移”按钮 ：单击此按钮，以矩形框的形 式拾取两个偏移量。临时关闭“阵列”对话框，切换到绘图窗 口，在图形中指定两个角点确定的矩形框，确定行与列的距离 和方向。
5）“拾取行偏移”按钮 ：单击此按钮，拾取行偏移。临 时关闭“阵列”对话框，切换到绘图窗口，AutoCAD提示用户 指定两个点，并使用这两个点之间的距离和方向来指定“行偏 移”中的值。
图3.2 使用镜像命令可以创建轴对称图形。有些图形非常复杂， 但却具有对称性，绘制这些图形时，可以先绘制一半，然后用 镜像命令绘制另一半。在AutoCAD 2007中，执行镜像命令的方 法有以下3种： （1）单击“修改”工具栏中的“镜像”按钮 。 （2）选择“修改”→“镜像”命令。 （3）在命令行中输入命令mirror。 执行镜像命令后，命令行提示如下：
图3.2.7 “阵列”对话框
阵列对象的方式有两种，矩形阵列和环形阵列。如果在该对 话框中选中“矩形阵列”单选按钮，则执行矩形阵列；如果选中 “环形阵列”单选按钮，则执行环形阵列，以下分别进行介绍。
1．矩形阵列 在阵列对话框中选中“矩形阵列”单选按钮，如图3.2.7所示。 该对话框中各选项功能分别介绍如下： （1）“行”文本框：指定阵列的行数。 （2）“列”文本框：指定阵列的列数。 （3）“偏移距离和方向”选项组：指定偏移的距离和方向。
（1）圆偏移后其圆心保持不变，但其半径发生了改变。 （2）椭圆偏移后，其焦点位置不变，但长短轴发生了 改变。 （3）多边形偏移后其中心点不变，大小发生了改变。 （4）圆弧和椭圆弧偏移后，其圆心角和焦点不变，但是大 小发生了改变。 例如，利用偏移命令偏移如图3.2.5所示的图形，效果如图 3.2.6所示。具体操作过程如下：
命令: _offset 当前设置: 删除源=否 图层=源 OFFSETGAPTYPE=0（系统 提示） 指定偏移距离或 [通过(T)/删除(E)/图层(L)] <10.0000>:30 （输入偏移距离） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（选择如 图3.2.5所示的图形） 指定要偏移的那一侧上的点，或 [退出(E)/多个(M)/放弃(U)] <退出>:（在如图3.2.5所示图形的内部指定一点） 选择要偏移的对象，或 [退出(E)/放弃(U)] <退出>:（按回车 键结束命令）
CAD2007教材第四章
图 4-2-1
（5） 命 令 行 提 示“ 指 定 比 例 因 子 或 [ 复 制（C）/ 参 照 （R）]<1.0000>”， 输 入“2”， 按回车键 Enter。创建一个放大一 倍 的 选 择 对 象 副 本， 如 图 4-2-1 所示。
提示： 如果没有输入比例因子数值， 可以在视图中拖动并点击鼠标，即 可指定比例因子，缩放选择对象。
（1）选择菜单命令“绘图 / 矩形”，在视图中点击确定矩形的一个角点，命令行提示“指 定另一个角点或 [ 面积 (A)/ 尺寸 (D)/ 旋转 (R)]”，输入“d”，输入矩形长度“10”，按空格键； 输入矩形宽度 20，在视图中点击，绘制出一个直角矩形。
（2）选择菜单命令“修改 / 圆角”，或在修改工具栏中点击圆角按钮 。 （3）命令行提示“当前设置 : 模式 = 修剪，半径 =0.0000，选择第一个对象或 [ 放弃（U） / 多段线（P）/ 半径（R）/ 修剪（T）/ 多个（M）]”，输入“r”，按回车键 Enter。 （4）命令行提示“指定圆角半径 <0.0000>”，输入“5”，按回车键 Enter。
E
E
4-5-7 所示。
F
F
（16）选择菜单命令“修改 /
延伸”，点击直线 AD 作为边界线，
D
按空格键；点击直线 EF，直线 EF
即 可 延 长 至 直 线 AD 位 置， 如 图
4-5-8 所示。按空格键，结束延伸
操作。
图 4-5-7
图 4-5-8
（17）选择菜单命令“修改 / 删除”，点击直线的两个复制品，按空格键，删除直线。
（18）在特性工具栏中，点击线型框中的三角形按钮，在下拉列表中选择“其他”，在弹出
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中文版AutoCAD 2007实用教程
第17章
填空题 1. 图元文件 ACIS 3D Studio 2. “浏览” 3. 超级链接 4. PNG JPG 5. 线框 消隐 渲染 选择题 1. D 2. B 简答题 略。 操作题 略。
3. A
4. B
中文版AutoCAD 2007实用教程
第16章
填空题 1. 对象 2. 不可见 固定 验证 预置 3. WBLOCK 4. 坐标原点 Base 5. ATTEXT 6. 外部参照 7. 类型 路径类型 8. 搜索 选择题 1. B 2. D 简答题 略。 操作题 略。 操作题 略。
3. D
4. B
第6章
填空题 1.视图 2. 鸟瞰 3. 缩小 4. 平铺视口 选择题 1. C 简答题 略。 操作题 略。
2. A
3. A
4. C
中文版AutoCAD 2007实用教程
第7章 填空题 1. 直角坐标 绝对极坐标 相对直角坐标 相对极坐标 2. 世界坐标系(WCS) 用户坐标系(UCS) 3. 极轴追踪 对象捕捉追踪 4. 自动捕捉 5. 动态输入 选择题 1. A 2. B 简答题 略。 操作题 略。
4. CΒιβλιοθήκη 中文版AutoCAD 2007实用教程
第11章 填空题 1. 标注文字 尺寸线 尺寸界线 尺寸线的端点符号 起点 2. 标记 直线 3. 标注文字 尺寸线 尺寸箭头 4. 外观 位置 对齐方式 5. 所标注的尺寸数值 大小 准确度 选择题 1. C 2. C 3. B 简答题 略。 操作题 略。
第13章
填空题 1. 柱坐标 球坐标 2. FACETRES 0.01~10 平滑 3. 圆弧段 4. “视图”|“运动路径动画” 5. “绘图”|“样条曲线” 共面点 选择题 1. A 2. A 简答题 略。 操作题 略。
中文版AutoCAD 2007实用教程
第14章 填空题 1. 三维实体 网格面 2. SURFTAB1 SURFTAB2 3. 长 宽 高 4. “绘图”|“建模”|“圆锥体”命令 5. 圆环 圆管 选择题 1. B 2. B 简答题 略。 操作题 略。
3. C
中文版AutoCAD 2007实用教程
第8章
填空题 1. 平行线 2. 直线段 圆弧段 3. 全部接合 4. 元素 5. 拟合 非均匀关系基本样条曲线(NURBS) 6. 拟合公差 7. 闭合 零 选择题 1. A 2. D 3 A 4. B 简答题 略。 操作题 略。
中文版AutoCAD 2007实用教程
中文版AutoCAD 2007实用教程
第1章 填空题 1．绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形 2．自定义用户界面 3．命令行 4．模型 布局 5. AutoCAD经典 三维建模 选择题 1. C 2. B 3. C 4. C 5. B 6. D 7. A 简答题 略。 操作题 略。
第9章
填空题 1. 面域 2. 2. 并集 差集 交集 3. 孤岛 4. 普通 外部 忽略 选择题 1. D 2. D 简答题 略。 操作题 略。
3. B
中文版AutoCAD 2007实用教程
第10章 填空题 1. “文字样式” 2. 2. Standard Txt.shx 3. –85 °~ 85 ° 正 4. TEXTFILL TEXTQLTY 5. “绘图”|“表格” 6. 表格样式 7. 有标题行 包含标题行 8. 插入块 选择题 1. D 2. B 3. A 简答题 略。 操作题 略。
3. B
中文版AutoCAD 2007实用教程
第15章 填空题 1. 三维移动 三维旋转 对齐 三维镜像 三维阵列 2. 并集 差集 交集 干涉 3. 面域 主体 4. XY 坐标轴 5. 选定样式的面设置 环境设置 边设置 6. 亮显 移动光源 添加光源 7. 点光源 平行光源 聚光灯光源 选择题 1. A 2. C 3. B 简答题 略。 操作题 略。
中文版AutoCAD 2007实用教程
第2章 填空题 1. 绘图菜单 绘图工具栏 屏幕菜单 绘图命令 2. 单点 多点 定数等分 定距等分 3. 水平 垂直 4. 显示 窗口元素 显示屏幕菜单 5. 相切、相切、半径 6. 无限延伸 绘制辅助线 选择题 1. D 2. B 3. D 简答题 略。 操作题 略。
3. OOPS UNDO
3. C 6. D
中文版AutoCAD 2007实用教程
第5章
填空题 1. 图层特性管理器 2. acad.lin acadiso.lin 3. 图层转换器 4. 随层 选择题 1. B 2. C 简答题 略。 操作题 略。
3. C
4. D
中文版AutoCAD 2007实用教程
中文版AutoCAD 2007实用教程
第12章 填空题 1. 线性标注 对齐标注 基线标注 连续标注 2. 快速标注 3. “标注” 4. 特征控制框 形状 轮廓 方向 位置 跳动的偏差 5. 所标注尺寸 被标注对象 选择题 1. A 2. B 3. A 简答题 略。 操作题 略。
4. C
中文版AutoCAD 2007实用教程
4. C
中文版AutoCAD 2007实用教程
第3章
填空题 1. 控制点 2. 编组 编组 3. 缩小 放大 4. 快速选择 选择集 5. 选择 选择题 1. A 2. B 3. C 简答题 略。 操作题 略。
中文版AutoCAD 2007实用教程
第4章 填空题 1. MIRRTEXT 2. 直接拾取 4. 基点 位移矢量 5. 打断于点 6. 交叉窗口 交叉多边形 7. 一半 选择题 1. B 2. C 4. A 5. A 简答题 略。 操作题 略。
