天信流量计操作说明

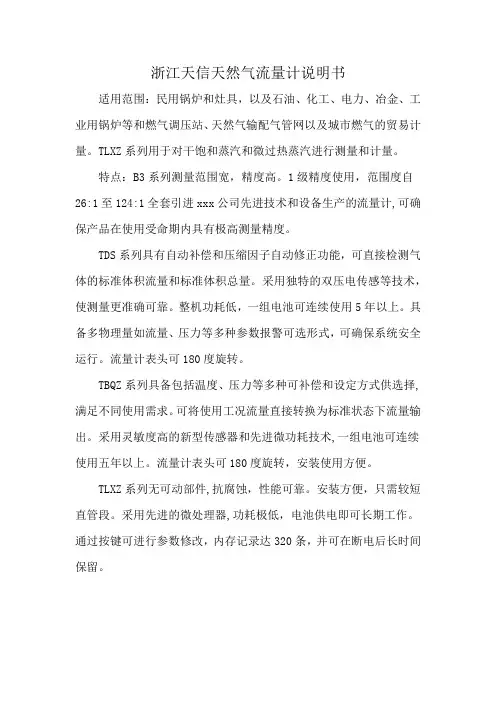

浙江天信天然气流量计说明书
浙江天信天然气流量计说明书
适用范围：民用锅炉和灶具，以及石油、化工、电力、冶金、工业用锅炉等和燃气调压站、天然气输配气管网以及城市燃气的贸易计量。
TLXZ系列用于对干饱和蒸汽和微过热蒸汽进行测量和计量。
特点：B3系列测量范围宽，精度高。
1级精度使用，范围度自26:1至124:1全套引进xxx公司先进技术和设备生产的流量计,可确保产品在使用受命期内具有极高测量精度。
TDS系列具有自动补偿和压缩因子自动修正功能，可直接检测气体的标准体积流量和标准体积总量。
采用独特的双压电传感等技术，使测量更准确可靠。
整机功耗低，一组电池可连续使用5年以上。
具备多物理量如流量、压力等多种参数报警可选形式，可确保系统安全运行。
流量计表头可180度旋转。
TBQZ系列具备包括温度、压力等多种可补偿和设定方式供选择,满足不同使用需求。
可将使用工况流量直接转换为标准状态下流量输出。
采用灵敏度高的新型传感器和先进微功耗技术,一组电池可连续使用五年以上。
流量计表头可180度旋转，安装使用方便。
TLXZ系列无可动部件,抗腐蚀，性能可靠。
安装方便，只需较短直管段。
采用先进的微处理器,功耗极低，电池供电即可长期工作。
通过按键可进行参数修改，内存记录达320条，并可在断电后长时间保留。
天信流量计通信协议及数据解包方法
1.3
智能气体流量计可选用的通信协议见下表 表1 流量计型号名称 TDS 系列智能旋进流量计 TBQZ 系列智能气体涡轮流量计 G 型气体罗茨流量计 B3 气体罗茨流量计 FCM 型流量补偿仪 LUX 系列旋进漩涡气体流量计 CPU 卡工业流量计 采用的通信协议 天信协议 V1.2 天信协议 V1.3， MODBUS/A1 协议 MODBUS/A2 协议 MODBUS/A3 协议 LUX 通信协议 CPU 卡流量计通信协议 V1.0 MODBUS/A4 协议 备注 通信协议版本可通 过流量计表头进行设置 选择，选择方法见流量计 使用说明书
1.4
流量计通信天信协议 V1.2、天信协议 V1.3 中浮点数据解包方法相同，MODBUS 采用 BCD 码和 IEEE754 浮点数格式。当使用天信协议 V1.2 时，流量计采用历史记录方式为启停方式；其它 采用定时时间间隔记录方式。
二、 天信协议 V1.2
2.1 主机向仪表发送数据定义（数据包 20 字节） ： 数据项 起始符 数据类型 数据序号 子机号 数据域 校验和 结束符 字节数量 1 1 1 2 12 2 1 字节顺序 1 2 3 4-5 6-17 18-19 20 数据（十六进制） 7C 见表 1 见表 1 ASCII 码，如子机号 02，发送十六进制的 30、32 未定义，可全为 30 未定义，填入 30、30 7D 表2
2.3 举例：设仪表表头的通信地址（默认子机号）为 02 当前显示为：总量 标况 温度 8700 30.93 20.0 工况 压力 30.97 101.19
上传当前参数主机发送的数据： 7C 0D 31 30 32 30 30 30 30 30 30 30 30 30 30 30 30 30 30 7D 主机接受的数据： 7C 30 32 31 30 35 37 3B 3B 3D 30 30 30 30 30 30 30 3E 34 33 3F 38 30 31 30 35 35 30 30 30 30 30 30 37 36 35 32 3F 38 30 30 35 37 3B 3E 39 38 30 30 30 30 30 7D 其中：7C 30 32 31 30 35 37 3B 3B 3D 30 30 ；起始位 ；仪表子机号 ；数据序列 ；瞬时流量，浮点数为 057BBD00，解包后十进制数为 30.935 浮点数解包方法见下面所述。 30 30 30 30 ；累积总量 BCD 码部分

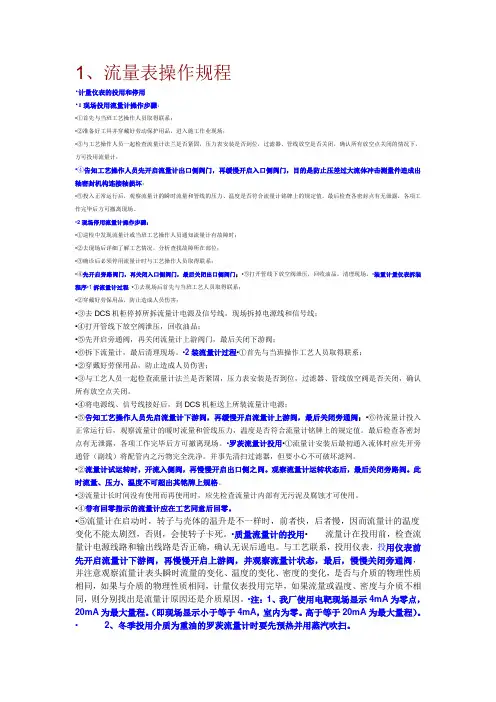

流量仪表操作规程
1、流量表操作规程•计量仪表的投用和停用•1现场投用流量计操作步骤：•①首先与当班工艺操作人员取得联系；•②准备好工具并穿戴好劳动保护用品，进入施工作业现场；•③与工艺操作人员一起检查流量计法兰是否紧固，压力表安装是否到位，过滤器、管线放空是否关闭，确认所有放空点关闭的情况下，方可投用流量计；•④告知工艺操作人员先开启流量计出口侧阀门，再缓慢开启入口侧阀门，目的是防止压差过大流体冲击测量件造成出轴密封机构连接轴损坏；•⑤投入正常运行后，观察流量计的瞬时流量和管线的压力、温度是否符合流量计铭牌上的规定值。
最后检查各密封点有无泄露，各项工作完毕后方可撤离现场。
•2现场停用流量计操作步骤：•①巡检中发现流量计或当班工艺操作人员通知流量计有故障时；•②去现场后详细了解工艺情况，分析查找故障所在部位；•③确诊后必须停用流量计时与工艺操作人员取得联系；•④先开启旁路阀门，再关闭入口侧阀门，最后关闭出口侧阀门；•⑤打开管线下放空阀泄压，回收油品，清理现场。
•装置计量仪表拆装程序•1拆流量计过程•①去现场后首先与当班工艺人员取得联系；•②穿戴好劳保用品，防止造成人员伤害；•③去DCS机柜停掉所拆流量计电源及信号线，现场拆掉电源线和信号线；•④打开管线下放空阀泄压，回收油品；•⑤先开启旁通阀，再关闭流量计上游阀门，最后关闭下游阀；•⑥拆下流量计，最后清理现场。
•2装流量计过程•①首先与当班操作工艺人员取得联系；•②穿戴好劳保用品，防止造成人员伤害；•③与工艺人员一起检查流量计法兰是否紧固，压力表安装是否到位，过滤器、管线放空阀是否关闭，确认所有放空点关闭。
•④将电源线、信号线接好后，到DCS机柜送上所装流量计电源；•⑤告知工艺操作人员先启流量计下游阀，再缓慢开启流量计上游阀，最后关闭旁通阀；•⑥待流量计投入正常运行后，观察流量计的暖时流量和管线压力，温度是否符合流量计铭牌上的规定值。
最后检查各密封点有无泄露，各项工作完毕后方可撤离现场。
天信流量计操作说明
天信流量计操作说明次显示内容操作定义备注序输入正确后按SET键进入先按INC键然后2; PASS,,XXXX 用户参数1密码 1 按SET键进入不正确2分钟后退出设定状态3总量 XXXXXXXXXXm , ng-n时压缩因子不修标准体积总量基数 LF,,,XXX 正，下限截止频率第2次按SET键按SET键直接进入4; 2 nXX ng-X 压缩因子是否修正 ng-y时压缩因子修正，通信地址; 按SET键直接进入3;dn X(XX 相对密度 dn=0.55~0.75 第3次按SET键 n2 XX(X 氮气摩尔百分含量 3 Mn<15.0%C02X(XX 二氧化碳摩尔百分含量 Mc<15.0% 第4次按SET键仪表系数设定 4 F_XXXXXXXXXX_XX_XX 北京时间年月日设定 XX_XX 第5次按SET键时分设定年只设十、个位数 5 温度压力取样周期(秒) PE_4(8)* Flo.o工况流量报警20A_XXXXXX320mA对应标准体积流量 (m/h) XXXXX XXXX报警物理量下限值 Flo.S标准流量报警3报警物理量上限值 (m/h) 第6次按SET键 6 报警物理量* PrES压力报警(kPa) XXXX PA-y对应物理量是否在流量 TEnP温度报警(?)计报警输出** **以上四个物理量只能选择一个报警输出*0:未经修正工况脉冲输出;1:定标脉冲输出;2:与标准体积流量成正比脉冲输出方式* 的频率信号输出; 单位定标脉冲对应标准 3:经线性修正后的工况脉3体积量(m) 第7次按SET键冲输出; 7 两线制电流输出满度调无外电源时输出方式为1: 整有外电源时输出方式默认 PuL_nod_ _X 9000~10999 ** Vol( XX(XX 为3;**对应满量程电流调倍数0.9-1.09999。
三线制不起作Cur XXXXX用*0:定时间隔记录方式1:启停记录方式;历史数据记录方式* 2:日记录方式。

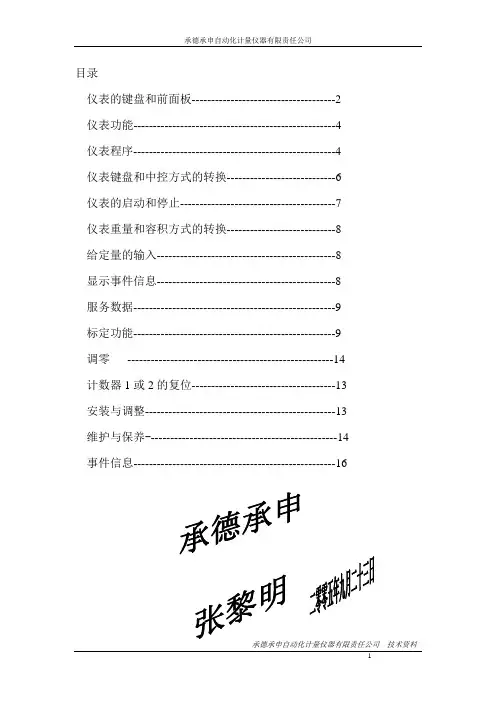

流量计仪表操作说明
目录仪表的键盘和前面板-------------------------------------2 仪表功能----------------------------------------------------4 仪表程序----------------------------------------------------4 仪表键盘和中控方式的转换----------------------------6 仪表的启动和停止----------------------------------------7 仪表重量和容积方式的转换----------------------------8 给定量的输入----------------------------------------------8 显示事件信息----------------------------------------------8 服务数据----------------------------------------------------9 标定功能----------------------------------------------------9 调零-----------------------------------------------------14 计数器1或2的复位-------------------------------------13 安装与调整-------------------------------------------------13 维护与保养-------------------------------------------------14 事件信息----------------------------------------------------16（一）仪表的键盘1各按键的作用如下：启动键和停止键。

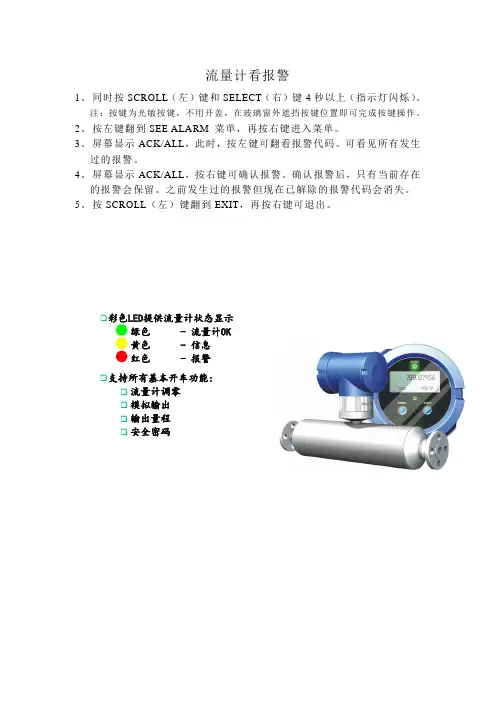

流量计看报警
流量计看报警
1、同时按SCROLL（左）键和SELECT（右）键4秒以上（指示灯闪烁）。
注：按键为光敏按键，不用开盖，在玻璃窗外遮挡按键位置即可完成按键操作。
2、按左键翻到SEE ALARM 菜单，再按右键进入菜单。
3、屏幕显示ACK/ALL，此时，按左键可翻看报警代码。
可看见所有发生
过的报警。
4、屏幕显示ACK/ALL，按右键可确认报警。
确认报警后，只有当前存在
的报警会保留。
之前发生过的报警但现在已解除的报警代码会消失。
5、按SCROLL（左）键翻到EXIT，再按右键可退出。
❑彩色LED提供流量计状态显示
•绿色-流量计OK
•黄色-信息
•红色-报警
❑支持所有基本开车功能:
❑流量计调零
❑模拟输出
❑输出量程
❑安全密码。
流量计使用说明
流量计使用说明一、表头实现功能：1．带温度/压力传感器接口。
温度可配接Pt100或Pt1000，压力可接表压或绝压传感器；2．输出信号多样化，可根据客户要求选择两线制4-20mA输出、三线制脉冲输出、当量输出和485通讯；3．具有卓越的非线性修正功能，大大提高仪表的线性；4．具有软件频谱分析功能，提高了仪表抗干扰和抗震的能力；6．超低功耗，一节干电池全性能工作可维持至少3年；7．工作模式可自动切换，电池供电、两线制、三线制；8．自检功能，有丰富的自检信息；方便用户检修和调试。
9．具有独立密码设置，参数、总量清零和校准可设置不同级别的密码，方便用户管理；二、流量使用及设置2.1 工作状态仪表上电时，将进行自检，如果自检异常，将显示自检错误界面（自检界面说明参照自检菜单），大约1～2秒后跳转到主界面。
否则将直接跳转到主界面。
主界面启动后如下图所示：主界面1 “OK”：仪表运行状态实时显示，如果正常显示“OK”，故障显示“ERR”；2 “OV”：仪表运行参数溢出，如果仪表运行参数溢出显示“OV”，如果正常将显示为空(溢出包括不能为负的参数为负，不能为零的为零，数据超出表示范围)；3 “mA”：仪表电流输出溢出标志，如果电流溢出显示“mA”，如果正常显示为空；4 “Ⅱ”和“Ⅲ”：运行供电模式显示，如果为电池模式时显示当前电池电量，为二线制电流输出接线时显示数符“Ⅱ”，如果为三线制时显示数符“Ⅲ”；5 “IR”：遥控按键提示，出现此标志提示可用遥控按键；6 “”：无线通讯，提示通讯信号强度；7 总量：累积流量，显示值可保留5位小数，最大值为；单位有m3、Nm3供选择；8 工况流量：显示值最小保留3位小数，最大值为99999m3/h ；9 标况流量：显示值最小保留3位小数，最大值99999Nm3/h；10 压力：显示值最小保留3位小数，最大值为99999，单位有Kpa、Mpa供选择；11 温度：显示值范围为-50℃-300℃；12 “”：运行供电模式显示，为电池供电提示，并显示电池电量。
天信流量计通信协议及数据解包方法
天信流量计通信协议及数据解包方法一、概述：1.1串口配置：波特率9600，8位数据位，1位停止位，无奇偶校验。
1.2天信流量计通信协议目前有五种版本，分别为天信协议V1.2 ，天信协议V1.3，MODBUS 协议,LUX 通信协议, CPU 卡流量计通信协议。
1.3 智能气体流量计可选用的通信协议见下表表11.4流量计通信天信协议V1.2、天信协议V1.3中浮点数据解包方法相同，MODBUS 采用BCD 码和IEEE754浮点数格式。
当使用天信协议V1.2时，流量计采用历史记录方式为启停方式；其它采用定时时间间隔记录方式。
二、 天信协议V1.22.1主机向仪表发送数据定义（数据包20字节）： 表2 数据项 字节数量字节顺序数据（十六进制）起始符 1 1 7C 数据类型 1 2 见表1 数据序号 1 3 见表1子机号 2 4-5 ASCII 码，如子机号02，发送十六进制的30、32数据域 12 6-17 未定义，可全为30 校验和 2 18-19 未定义，填入30、30结束符1207D表3数据类型 数据序列 数据定义 0D 31上传当前采样数据流量计型号名称 采用的通信协议 备注TDS 系列智能旋进流量计 TBQZ 系列智能气体涡轮流量计G 型气体罗茨流量计 B3气体罗茨流量计 FCM 型流量补偿仪 天信协议V1.2 天信协议V1.3， MODBUS/A1协议 MODBUS/A2协议 MODBUS/A3协议 通信协议版本可通过流量计表头进行设置选择，选择方法见流量计使用说明书LUX 系列旋进漩涡气体流量计LUX 通信协议CPU 卡工业流量计CPU 卡流量计通信协议 V1.0MODBUS/A4协议2.2仪表向主机回送数据定义：表4数据项字节数量字节顺序数据（十六进制）起始符 1 1 7C子机号 2 2-3 ASCII码，如子机号02，发送十六进制的30、32 数据序列 1 4 见表1数据域见表2 见表2 见表2校验和 2 未启用，填入30、30结束符 1 7D表5 上传数据定义字节数量字节顺序数据（十六进制）备注5-12 当前流量浮点数格式13-24 总量14-17为BCD码18-25为浮点数格式25-32 温度浮点数格式33-40 压力浮点数格式41-48 工况瞬时流量浮点数格式当前数据4649-50 FLAG标志（未定义）2.3 举例：设仪表表头的通信地址（默认子机号）为02当前显示为：总量8700标况30.93 工况30.97温度20.0 压力101.19上传当前参数主机发送的数据：7C 0D 31 30 32 30 30 30 30 30 30 30 30 30 30 30 30 30 30 7D主机接受的数据：7C 30 32 31 30 35 37 3B 3B 3D 30 30 30 30 30 30 30 3E 34 33 3F 38 30 31 30 35 3530 30 30 30 30 30 37 36 35 32 3F 38 30 30 35 37 3B 3E 39 38 30 30 30 30 30 7D其中：7C ；起始位30 32 ；仪表子机号31 ；数据序列30 35 37 3B 3B 3D 30 30 ；瞬时流量，浮点数为057BBD00，解包后十进制数为30.935浮点数解包方法见下面所述。
天信流量计V1.3协议使用说明
天信流量计V1.3协议例程编写人：李超群编写日期：2011年12月5日一、例程功能介绍1、本例程可以将天信V1.3协议的流量计中的数据（瞬时流量，累计流量，温度，压力）读出，经处理后以合适的格式存放在RTU的寄存器中。
本例程可以读取四块流量计的数据，流量计地址是01,02,03,04.2、数据存贮地址寄存器地址对应流量计地址数据数据保存类型41001-41002流量计地址为01 瞬时流量REAL41003-41006 总流量DUINT 41007-41008 温度REAL 41009-41010 压力REAL41011-41012流量计地址为02 瞬时流量REAL41013-41016 总流量DUINT 41017-41018 温度REAL 41019-41020 压力REAL41021-41022流量计地址为03 瞬时流量REAL41023-41026 总流量DUINT 41027-41028 温度REAL 41029-41030 压力REAL41031-41032流量计地址为04 瞬时流量REAL41033-41036 总流量DUINT 41037-41038 温度REAL 41039-41040 压力REAL3、将多个天信流量计的两根RS485通讯线并起来接到RTU的COM1的485上。
4、RTU通讯参数的设置由于与天信流量计通讯的是COM1端口，所以要将COM1设置成如下所示：二、编程及测试环境硬件环境：Super-E50软件环境：WINDOWS XP 、OPENPCS2008、ESet2009.由于该例程是在super-E50上编译的，OPENPCS程序选择配置工具选的是E50，所以在其它控制器上未必可以直接拿来用，所以要做相应处理：打开openpcs程序选择配置工具文件夹，打开openpcs.exe选择与自己控制器对应的底层程序，然后在打开本例程重新编译一下再下载到RTU中即可使用。
天信TBQZ、苍南LWQZ涡轮流量计与PLC的MODBUS通讯指南
最近，一个偶然的机会，接到了一个调试流量计的活，目标是两台涡轮流量计，一台天信的TBQZ，另一台是苍南的LWQZ。
这两种表，对于我来说都不陌生，经常在一些天然气的场站里见到，而且两年前还亲手做过这两种表和s7200的通讯。
当时给我的感觉就是挺费劲的（清楚记得带电接了一台天信的表，24v+刚插入端子，眼看着主板就冒烟了，幸而现地显示还正常，通信是没法做了，-_-!），由于当时第一次接触类似的流量计，光研究怎么设置和能不能通讯的问题，就用了一两天，打了很多电话，流量计后盖拆到手软（螺丝很多，注：需要4个的内六角）。
好不容易数据上来了，却是一堆45CAH之类的数（当时真的很菜）。
你承诺的担架呢？浮点数呢！？还得自己计算？呵呵就这样在原计划第二天就要返回400公里以外的家乡上班的情况下，我又坐了回去，（题外话：简直没有办法集中精神，这个旅馆的隔音效果太差，隔壁好销魂）点开那些看了就想骂人的说明书和协议（其实现在想想还好，至少是中文的），又用了一天，终于完成。
所以，这次来之前我是很有信心的，想着一天搞定的，可事实是又用了两天。
究其原因，主要还是很多细节忘了。
为保证这样问题尽可能不再发生，我决定还是写点什么，记录一下。
如能偶然帮到某位同行，缩短他与家人离别的时日，鄙人甚感欣慰。
以上皆属废话，可以不看，重点在下面。
本次调试是基于AB1756冗余系统的，MODBUS模块是PROSOFT的MVI56-MCMPLC方面的问题不是本次重点，我会另外写一篇与大家分享，在此不做赘述。
有问题的话可以把右上角的16进制数转成10进制，大家一起讨论。
天信TBQZ设置：INC+SET密码：0168（按的不正确也会进入某个页面）改nod地址rec 历史记录改为5即modbus-rtu96008n1命令：起始地址2长度11功能码3内部地址：总量40002~40004标况瞬时40005~40006工况瞬时40007~40008温度4000940010压力40011~40012解码：1、把读上来的每个字节按16进制显示2、把40001~40011每个字节用BCD命令转成10进制数（转换后10进制显示应与步骤1的显示数值相等）存在一个数组里，如INT[0]~INT[10]3、分别运算总量=INT[0]*1000000+INT[1]*100+INT[2]/100标况瞬时=INT[3]*100+INT[4]/100工况瞬时=INT[5]*100+INT[6]/100If INT[7]=0THEN温度=INT[8]/100ELSE温度=-INT[8]/100压力=INT[9]*100+INT[10]/100实例：rec历史记录改为4交换浮点数40004总量40006标瞬40008工瞬40010温度40012压力苍南LWQZ设置：SET密码：8888（从右到左4位）SET改COD为0（无校验）改CDR （从站地址）即modbus-rtu96008n1命令：起始地址5长度12功能码3内部地址：总量40005~40008工况瞬时40009~40010标况瞬时40011~40012温度40013~40014压力40015~40016解码：1、把读上来的每个字节存在一个数组里，如INT[0]~INT[11]3、分别运算总量=INT[1]*65536+INT[2]+INT[3]/65536工况瞬时=INT[4]*255+INT[5]/255标况瞬时=INT[6]*255+INT[7]/255温度=INT[9]/255压力=INT[10]*255+INT[11]/255实例：总量：121+19502/65536=121.29757标况瞬时：0工况瞬时：0温度:9298/255=36.46压力:10*255+9478=2587.1686。
流量计算机(7951)的基本操作
流量计算机（7951）的基本操作----济南站具体内容参考使用手册。
下面是一些日常的基本操作内容：一、面板键盘认识：下图显示出各个按键的位置：面板键盘：键盘位于仪器的前面板上。
下图所示为范例中所用的一些按键，有关所有按键的功能说明在下面标出。
1下箭头7 确认13 打印菜单2上箭头8 菜单信息14 信道设置3多参数显示9 限位报警15 未使用键4左键10 输入报警16 安全指示和锁5右键11系统报警6返回键12主菜单二、．界面的识别：共分3类界面：1、多参数显示界面。
（显示和监控主要参数）进入该界面的方法：按一下钥匙旁的“多参数显示键”浏览参数的方法：操作显示屏左侧的“上键头，下键头”进行翻页,来浏览查看!下面图表是该站的三页的参数信息:参数内容：显示含义CV（m3/h）………. BV（Nm3/h）………. CVTOT ………BVTOT ………工况瞬时流量（立方米/小时）标况瞬时流量（立方米/小时）工况累计流量（立方米）PT(A,KPa) ………. TT(C) ………Daily CVTOT ………. Daily BVTOT ………. 在线压力（绝压，千帕）在线温度（摄氏度）工况天累计流量（立方米）Hour CVTOT ………Hour BVTOT ………. 工况小时累计流量（立方米）标况小时累计流量（立方米）以上这些参数信息都会上传到SCADA系统的报表，先后顺序与报表的先后顺序有些不同。
抄表也可从SCADA处获取！2、主菜单界面。
（进行组态和设置用的）进入该界面的方法：按一下钥匙旁的“主菜单键”，主菜单如下，这是第一页。
主菜单首页浏览全部菜单的话，操作上键头和下键头进行翻页。
流量累计流量在线密度基础密度/比重温度压力能量原气体数据海关运用健康检查密码设置时间………………★用户尽量不熟悉的情况下尽量别进入，以防误操作，影响正常的计量工作。
3报警查看菜单界面。
（查看报警信息，解除报警）进入方法：按下前面板上的“菜单信息键”即可查阅报警历史记录和报警状态显示。
流量计算机及流量变送器操作
CALC FAIL
出现计算故障
SLAVE LINKFAIL
通讯连接故障
I/O01 ADC01 STR01 PTL 压力超低限
I/O01 ADC01 STR01 PTH 压力超高限
I/O01 ADC01 STR01 PTU-RANGE 压力输入电流信号低于3.5mA
I/O01 ADC01 STR01 PTO-RANGE 压力输入电流信号高20.5mA
注：只可修改带有*号标记的条目
PRINT: 打印键
Enter ( 或操作
): 回车键，确认修改
1* FLOW RATES 瞬时流量
2* TOTALS
累积量
3* OPERATOR
操作员参数
4* PLANT I/O
I/O参数
5* SYSTEM SETTINGS 系统设置
6* TECH/ENGINEER 工程师设置参数
量、体积累积量）不作为记录的数据。
6、驱动增益——DRIVE——(%) 注：驱动增益百分量一般在5%-6%为运行正常，超过 10%会有报警，并对流量计计量精度有影响。
二、指示灯显示状态及说明
绿色 正常运行模式 黄色 运行状态中有故障报警 红色 高强度（关键故障）报警 注： 状态报警代码及其解决方法见《质量流量变
工况是缩写,指工作状况. 瞬态工况就是瞬时间的工 作状况. GUVOL
标况即标准状况,化学上，将其规定为指温度为0℃ （273.15开）和强为101.325千帕（1标准大气压， 760毫米汞柱）的情况。使在比较气体体积时有统一 的标准。 GSVOL
报警查看： view→alarm→accept清除
I/P ERR
相应计算模块的输入量超出正常范围
流量计仪表操作说明
目录仪表的键盘和前面板-------------------------------------2 仪表功能----------------------------------------------------4 仪表程序----------------------------------------------------4 仪表键盘和中控方式的转换----------------------------6 仪表的启动和停止----------------------------------------7 仪表重量和容积方式的转换----------------------------8 给定量的输入----------------------------------------------8 显示事件信息----------------------------------------------8 服务数据----------------------------------------------------9 标定功能----------------------------------------------------9 调零-----------------------------------------------------14 计数器1或2的复位-------------------------------------13 安装与调整-------------------------------------------------13 维护与保养-------------------------------------------------14 事件信息----------------------------------------------------16（一）仪表的键盘1各按键的作用如下：启动键和停止键。
流量计操作说明书(用户新)
流量计操作说明书目录一、流量计转换器操作说明1、操作框图2、主界面3、各通道状态界面4、功能选择界面5、用户密码输入界面6、用户密码重输界面7、用户设置选择界面8、报警范围设置界面9、压缩因子参数设置界面10、时钟设置界面11、温压输入量程设置界面12、输出量程选择界面13、用户密码修改界面14、通讯及接口参数设置界面二、流量计转换器MODBUS通讯编程说明1、转换器串口通讯简要说明2、MODBUS 协议简介3、ASCII传输方式4、RTU传输方式5、地址域6、功能域7、数据域一、流量计转换器操作说明流量计转换器面板上共有：上（↑）、下（↓）、左（←）、右（→）、模式（M）和回车（ ）六个键，通过这六个键可以对流量计进行各种操作。
1、操作框图：说明：1、除主界面外，其它任何界面显示时，如在30秒内无按键操作，则程序自动取消该界面，返回至主界面。
2、7个用户设置界面中，选择界面中的确定或取消后返回至上一级的用户设置选择界面，并且7个用户设置界面之间可以用←、→键相互切换。
3、用户设置选择界面通过按模式(M)键返回至功能选择界面。
4、功能选择界面通过按模式(M)键返回至主界面。
2、主界面：（1）主界面中，使用率表示多次采样中数据被正确采用的比例。
（2）主界面状态下，按←、→键可以在主界面和各通道状态界面之间切换。
（3）当瞬时流量、压力或温度的测量值超出设定范围时即报警（相应的汉字字符显示颜色反转）。
如压力超出范围时，界面中对应的“压力”两字显示颜色反转，如下图：（4）当压缩因子参数设置错误（即各组分摩尔百分比含量的累加值≠100%）时即报警，此时，主界面中对应的“累计量”三字显示颜色反转。
（5）当流量计测量的是工况流量时，瞬时流量显示的单位为m3/h，否则，当流量计测量的是换算至标准状态下的标况流量时，瞬时流量的显示单位为Nm3/h。
（6）按M键，出现功能选择界面。
3、各通道状态界面：（1）按←、→键可以在各通道状态界面和主界面之间切换。
天信流量计操作说明
操作
显示内容
定义
备注
1
先按INC键然后按SET键进入
PASS﹍﹍XXXX
用户参数1密码
输入正确后按SET键进入2；
不正确2分钟后退出设定状态
2
第2次按SET键
总量XXXXXXXXXXm3
LF﹍﹍﹍XXX
nXX ng-X
标准体积总量基数
下限截止频率
压缩因子是否修正
通信地址；
＊ng-n时压缩因子不修正，
XX_XX
PE_4(8)
北京时间年月日设定
时分设定
温度压力取样周期（秒）
年只设十、个位数
6
第6次按SET键
20A_XXXXXX
XXXXX XXXX
XXXX PA-y
20mA对应标准体积流量
报警物理量下限值
报警物理量上限值
报警物理量*
对应物理量是否在流量
计报警输出**
* Flo.o工况流量报警（m3/h）
1：定标脉冲输出；
2：与标准体积流量成正比的频率信号输出；
3：经线性修正后的工况脉冲输出；
无外电源时输出方式为1：
有外电源时输出方式默认为3；
**对应满量程电流调倍数0.9-1.09999。三线制不起作用
8
第8次按SET键
rECod_ _ _ X
Per．XXX
PASS XXXX
历史数据记录方式*
记录周期设定(单位:分)
EEPro_SuCC
存贮所有设置参数
结束后进入正常计量状态
用户参数1密码修改
*0：定时间隔记录方式
1：启停记录方式；
2：日记录方式。
从一种记录方式切换到另一种方式，自动将EEPROM中的
天信流量计通信协议及数据解包方法
采用的通信协议
备注
天信协议 V1.2
通信协议版本可通
天信协议 V1.3， MODBUS/A1 协议
过流量计表头进行设置 选择，选择方法见流量计
MODBUS/A2 协议 MODBUS/A3 协议
使用说明书
LUX 通信协议
CPU 卡流量计通信协议 V1.0 MODBUS/A4 协议
1.4 流量计通信天信协议 V1.2、天信协议 V1.3 中浮点数据解包方法相同，MODBUS 采用 BCD 码和
字节顺序 1 2 3 4-5
6-17 18-19
20
数据（十六进制）
7C 见表 1 见表 1 ASCII 码，如子机号 02，发送十六进制的 30、32 未定义，可全为 30 未定义，填入 30、30
7D
数据类型 0D
数据序列 31
பைடு நூலகம்
表3 数据定义 上传当前采样数据
1
T∧NCY
天信流量计通信协议及数据解包方法
四、数据解包方法（适用于 V1.2、V 1.3 、CPU 卡流量计通信协议 V1.0）
如发送：7C 0D 31 30 32 30 30 30 30 30 30 30 30 30 30 30 30 30 30 7D（仪表表头的通信地址为 02） 主机接受的数据：
7C 30 32 31 30 35 37 3B 3B 3D 30 30 30 30 30 30 30 3E 34 33 3F 38 30 31 30 35 35
20 06 06 05 16 16 44
；时间
05 7B 86 80
；瞬时标况流量，浮点数结构，浮点数解包方法见下
面所述。
00 00 0E 45 98 01
