一、实验目的

1、了解以乙苯为原料,氧化铁系为催化剂,在固定床单管反应器中制备苯乙烯的过程。

2、学会稳定工艺操作条件的方法。

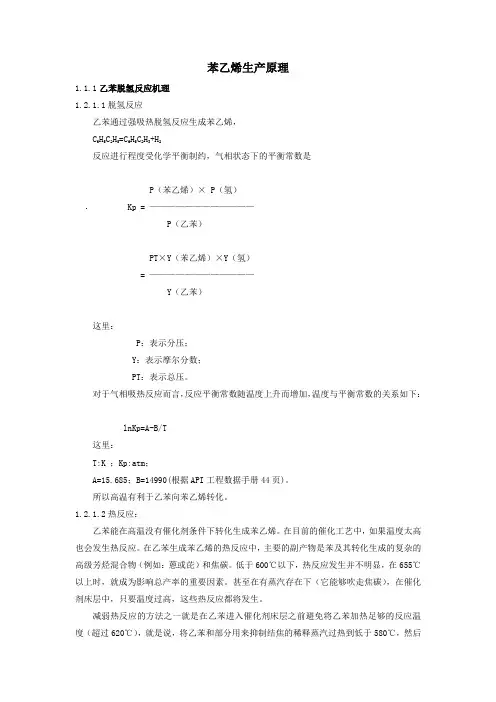

二、实验原理

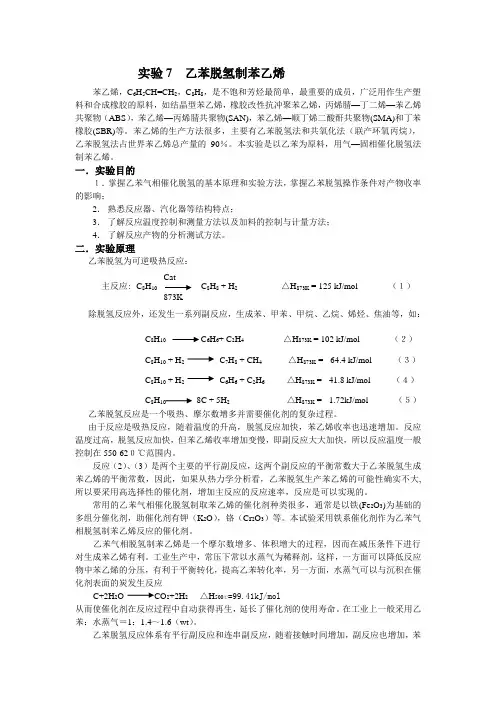

1、本实验的主副反应

主反应:氢气

↔117.8kJ/mol

苯乙烯

乙苯+

副反应:乙烯

↔105.0kJ/mol

乙苯+

+-31.5kJ/mol

乙苯+

氢气

乙烷

乙苯+

+-54.4kJ/mol

乙烯

甲苯

氢气

在水蒸汽存在的条件下,还可能发生下列反应:

+

2

+

+

氢气

乙苯3

二氧化碳

甲苯

此外,还有芳烃脱氢缩合及苯乙烯聚合生成焦油和焦等。这些连串反应的发生不仅使反应的选择性下降,而且极易使催化剂表面结焦进而活性下降。

2、影响反应的因素

(1)温度的影响

乙苯脱氢为吸热反应,提高温度可增大平衡常数,从而提高脱氢反应的平衡转化率。但是温度过高副反应增加,使苯乙烯的选择性下降,能耗增加,设备材质要求增加,故应控制适宜的反应温度。本实验的反应温度为540~600ºC。

(2)压力的影响

乙苯脱氢为体积增大的反应,降低总压可使平衡常数增大,从而增加反应的平衡转化率,故降低压力有利于平衡向脱氢方向移动。本实验加水蒸汽的目的是降低乙苯的分压,以提高平衡转化率。较适宜的水蒸汽用量为:水/乙苯=1.5/1(体积比)。

(3)空速的影响

乙苯脱氢反应系统中有平衡副反应和连串副反应,随着接触时间的增加,副反应也增加,苯乙烯的选择性可能下降,适宜的空速与催化剂的活性及反应温度有关,本实验乙苯的液空速以0.6h-1为止。

3、本实验采用氧化铁系催化剂,其组成为:Fe2O3-CuO-K2O3-CeO2。

三、实验装置及流程

实验装置及流程如图1所示。

图1乙苯脱氢制苯乙烯工艺实验流程图

1-乙苯流量计;2、4-加料泵;3-水计量管;5-混合器;6-汽化器;7-反应器;8-电热夹套;9、11-冷凝器;10-分离器;12-热电偶

四、反应条件控制

汽化温度300ºC,脱氢反应温度540~600ºC,水:乙苯=1.5:1(体积比),相当于乙苯加料0.5ml/min,蒸馏水0.75ml/min(50ml催化剂)。

五、实验步骤

1、注入原料乙苯和水,接通电源,使汽化器、反应器分别逐步升温至预定温度,同时打开循环冷却水。

2、当汽化温度(对应控制面板的预热控制)达到300°C,反应温度达到400°C 时,加入已设定好流量的蒸馏水,当反应温度达到500°C时,加入已设定好流量的乙苯,继续升温至540°C。稳定15min,取出粗产品(不用分析)。在此期间,用秒表标定蒸馏水和乙醇的确切流量,记录数据。

3、继续稳定15min,取出粗产品,放入小烧杯内,然后用分液漏斗分离水层和烃层(上层为烃层),分别称重,记录数据。

4、取少量烃类样品,用气相色谱分析其组成,记录数据。

5、结束反应,停止加乙苯,反应温度在500°C以上时,继续通水蒸气进行催化剂的清焦再生,约20min后停止通蒸馏水,且降温。同时停止通冷却水。整理清理实验仪器,结束实验。

六、实验记录及计算

1、数据记录

汽化器温度:299.8。C

反应器温度:580。C

反应温度:546.8。C

乙苯流量:2.2

水流量:2.7

乙苯加入量(15min):7.8cm3

粗产品质量(15min/烃层液):6.12g

粗产品色谱分析结果:

色谱条件:DNP 色谱柱(浙大智达)、D3*2m ;载气为氢气;载气流量40ml/min(柱头压0.06MPa);进样量1μL ;柱温90°C ;检测器(使用检测器III )温度140°C 桥流120mA ;气化室(使用气化室I )温度140°C

理论色谱出峰顺序及停留时间:苯(0.87min ),甲苯(1.9min ),乙苯(3.8min ),苯乙烯(5.7min )。

色谱质量相对校正因子f i :苯(1.000),甲苯(0.969),乙苯(1.123),苯乙烯(0.970)。

组分i 的质量浓度w i =A i *f i /∑(A i *f i ),其中A i 为组分i 的色谱峰面积,f i 为组分i 的色谱质量相对校正因子。

2、数据处理

乙苯的密度为0.87g/cm 3,即乙苯加入质量为0.87*7.8=6.786g 色谱分析结果乙苯质量浓度 %37.78970.0*180528123.1*578011

969.0*27471*7.1276123

.1*578011**=+++==

∑i i f A f A w 乙苯乙苯乙苯

%

3.29%100786

.67837.0*12.6-786.6-%100=⨯==

⨯原料加入量

乙苯剩余量

原料加入量原料加入量消耗的乙苯量乙苯转化率=

苯乙烯质量浓度

%

14.21970.0*180528123.1*578011

969.0*27471*7.1276970

.0*180528**=+++==∑i i f A f A w 苯乙烯苯乙烯苯乙烯

计算苯乙烯选择性

%

2.657837

.0*12.6-786.62114

.0*12.6%100==⨯消耗的乙苯量苯乙烯的产量苯乙烯选择性=%

05.19%1006502.0*293.0%100=⨯=⨯⨯苯乙烯选择性

化率苯乙烯的收率=乙苯转

七、思考题

1、乙苯脱氢生成苯乙烯反应是吸热还是放热反应?如何判断?如果是吸热反应,则反应温度为多少?本实验采用的什么方法?工业上又是如何来实现的? 答:乙苯脱氢生成苯乙烯反应是吸热反应。

反应温度升高,平衡向生成乙苯的方向移动。 反应温度为540℃到600℃。

本实验采用的方法是接通电源使汽化器、反应器分别逐步升温至预定温度。 汽化器温度达到300℃,反应器温度达400℃左右,开始加入已校正好流量的蒸馏水。当反应度达到500℃左右时,加入已校正好流量的乙苯,继续升温,到540℃使之稳定,加热温度用热电偶控制。

工业上乙苯脱氢时常加入适量O 2,在合适的条件下,O 2与生成的H 2化合成H 2O ,相当于移走生成物H 2,促进平衡向生成苯乙烯的方向移动。

2、本反应是体积增大还是体积减小?加压有利还是减压有利?工业上如何实现减压操作?本实验采用什么方法?为什么加入水蒸汽可以降低烃分压? 答:乙苯脱氢生成苯乙烯为体积增加的反应。

从平衡常数与压力的关系可知降低总压P 总可使Kn 增大,从而增加反应的平衡转化率,故降低压力有利于平衡向脱氢方向移动。

工业上通过加水蒸气和乙苯的混合气降低乙苯的分压,来实现减压操作。 本实验采用加水蒸气的方法来降低乙苯分压以提高平衡转化。因为水蒸气热容量大,产物易分离,产物不起反应,水蒸气还可以保护裂解炉管,同时水蒸气还有清焦作用。
