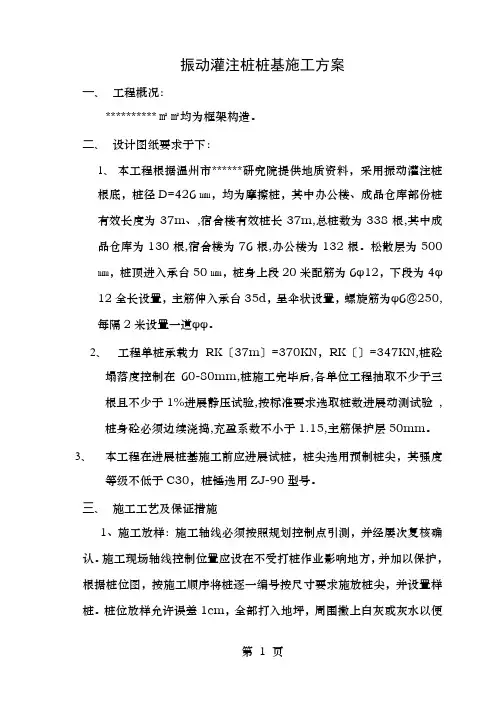

振动灌注桩桩基施工方案

—、工程概况：

**********有限公司新厂房，位于平阳家具基地C -1号地块，其川, 办公楼一栋，建筑面积中宿舍楼一栋，高四层，建筑面积1546.3 m2 均为框架结构。2650.9二、设计图纸要求于下：

1、本工程根据温州市******研究院提供的地质资料，采用振动灌注mm, D=426均为摩擦桩，其中办公楼、成品仓库部份桩基础，桩径桩有效长度为37m、35.5m,宿舍楼有效桩长37m,总桩数为338根, 其中成品仓库为130根，宿舍楼为76根，办公楼为132根。松散层为mm，桩身上段20米配筋为6500 桩顶进入承台5012，下段为4 ©12全长设置，主筋伸入承台35d，呈伞状设置，螺旋筋为© 6@250, 每隔2米设置一道© 12加强筋一道，并与主筋焊接，桩身采用C20砼, 桩顶2.1米范围加密© 6@150,桩顶标高为-1.55米。

2、工程单桩承载力RK (37m ) =370KN , RK (35.5m ) =347KN,

桩的砼塌落度控制在60-80mm,桩施工完毕后，各单位工程抽取不少于三根且不少于1%进行静压试验，按规范要求选取桩数进行动测试验，桩身砼必须边续浇捣，充盈系数不小于1.15,主筋保护层50mm 。

3、本工程在进行桩基施工前应进行试桩，桩尖选用预制桩尖，其强

度等级不低于C30，桩锤选用ZJ-90型号

三、施工工艺及保证措施

专业资料.

、施工放样：施工轴线必须按照规划控制点引测，并经多次复核确1认。施工现场轴线控制位置应设在不受打桩作业影响的地方，并加以

保护，根据桩位图，按施工顺序将桩逐一编号按尺寸要求施放桩尖，并设周围撒上白灰或灰水全部打入地坪，桩位放样允许误差1cm，

置样桩。个以上不受打桩影响的水准点，以便控制送4以便查找，施工区附近设桩时桩顶标高，每根桩沉管后均须做标高记录。开工前会同监理单位复核样桩，同时办理隐检手续。、沉管灌注桩工艺流

程图：2 ----------------- 平整场地地

桩位放线检查桩机水平、垂直度、桩位准确度桩机就位

下钢筋笼 振动沉管、成孔

专业资料. 桩机移位

沉管灌注桩施工流程图 3、施工工序 桩机就位（1），将桩管对

准预先埋设在桩位上的预制桩尖（采用钢筋砼封口桩尖） 把桩尖坚 直压入土中。然后放松卷扬机钢丝绳，利用桩机和桩管自重，

振动

沉管（2）

当桩管下沉至设使桩管逐渐下沉，开动振动管，同时放松滑轮，

计 标高后，停止振动器的振动。）第一次灌注砼（3直接从地面向桩 管内灌注砼，当砼全部注满桩管后即可拔管。振动沉管灌注桩拔管时，

应先

浇砼 拌制砼 成桩

启动振动打桩机，振动片刻后砼已从桩管中流出以后，开始拔管，并确认钢筋砼桩尖确已脱离，边向管，/米分钟内，边拔边振方可继续拔管，拔管速度应控制在1，即停拔，再振动以满足灌注要求。每拔起内继续灌注砼，50cm片刻，如此反复沉拔，查邻桩施工时间，其隔时间不得超过水泥的初凝时间，中途停顿时，应将桩管在停顿前先沉入土中。振动其拔管，/冲击沉管灌注桩拔管速度应在1米分钟但在淤泥质软中/每分钟。米速度不得大于1.0 4、振动沉管灌注桩施工注意事项专业资料.

(1)单打法施工应遵守下规定:

O 必须严格控制最后30秒的电流、电压值、其值按设计或根据试桩和当地经验确定;

C秒，再开始拔管，应边振动边拔，~ 5102桩管内灌满砼后，先振

动每拔0.5〜1.0米停拔振动5〜10秒，如此反复，直至桩管全部拔出0.2米/分钟,用活桩尖宜慢3在一般土层内，拔管速度宜为，用预制尖时可适当加快在软弱土层中宜控制在0.6〜0.8米/分钟。

(2)反插法施工应符合下列规定：

Q i桩管灌满砼后，先振动拔管，每拔管高度0.5 ~ 1.0米，反插深度0.3〜0.5米;在拔管过程中，应分段添加砼，保持管内砼面始终高于同一表面2米或高于地下水位1.0~ 1.5米,拔管速度小于0.5米/秒。

Q 米范围内宜多次反插以扩大桩的端部断面2在桩尖处的1.52 Q并减少拔管高度和反插浓度在流，，应当放慢拔管速度3穿过淤层夹层时动性淤泥中不宜使用反插法。

(3)砼的充盈系数不得小于1.15;对于砼充盈系数小于1.15的桩，宜全长复打，对于可能有断桩或缩颈桩，应采用局部复打，成桩后的桩身砼顶面标咼应咼于设计标咼500mm,全长复打的入土深度宜接近原桩长，局部复打应超过断桩或缩颈区1米上。

全长复打桩施工时应遵守下列规定：

专业资料.

o第一次灌注砼应达到自然地面；1 o应随拔管随清除粘在管壁和

散落在地面上的泥土；203前后两次沉管的轴线重合；04复打施工必须在第一次灌注的砼初凝之前完成。5、工技术措施及质量技术措施

(1)防止桩位偏移措施

四角龙门桩及各轴线桩，设置离边桩至少5米外，以便在施工完成一个流向及时对下一个流向的桩位进行复验，即边打边复核，由于打桩的挤土的等影响，每只桩位在沉管前必须再复核一次，确认无误后，方可沉管，保证成桩桩位置偏差控制在允许范围内。

(2)减少挤土效应措施

为减少挤土引起的土体隆起等情况的产生，必须采取一些切实有交措施：a、降低地表地下水，以释放土中超静孔隙水压力。b、在工程

桩较疏的地方设砂石桩。c、选择合理的打桩须序，原则是中间向两边退打。d、控制成桩速度，不易过快。

(3)沉管过程中防止泥浆水进入桩管内措施及检测

先检查预制桩尖肩平的整度，再绕草绳3圈，保证桩管端面与桩尖肩部密巾，当沉桩结束后，用粒径为40mm左右的碎石从桩管上口自由落下，当听到石块撞击声，说明管内无泥岩，当听到石击水声音，说明有泥水，用同一配合比干砼浇灌，吸干管内积水若大量进泥水，则重新沉桩，及时灌注砼。

专业资料.

(4)防止缩颈、断桩措施

O为防止土体的侧向位移，弓I起断桩、缩颈，必须严格控制拔管速度W 1 米/分，严禁停振动拔管。

C2拔管时如遇土层软硬交界处要停拔振动5〜10秒然后再振动

拔管，在桩管砼完成后，先振动5〜10秒再开始振动拔管，以保证桩身成型完整。

O当进入持力层后，禁止灌砼来当加压沉管，因为长时间性振动
