解答断路器脱扣方式B、C、D是什么意思-脱扣和跳闸之区别
断路器A型、B型、C型和D型脱扣曲线的含义和用途
断路器A型、B型、C型战D型脱扣直线的含意战用途之阳早格格创做脱扣个性直线的意义，应用场合分歧会有分歧的个性直线（电流脱扣时间）.B个性适用于杂阻性背载战矮感照明回路；C个性适用于感性背载战下感照明回路；D个性适用于下感背载战较大冲打电流的配电系统；K个性适用于电机呵护战变压器配电系统；他们的热脱扣个性战电磁脱扣个性是纷歧样的个性字母后里的数字是指额定电流如果念有更深的相识可参照GB10963瞬时过载本领，B：2倍、C：5倍、D：10倍IEC60898 尺度确定的 III 级限流央供B 型直线：呵护短路电流较小的背载(呵护短路电流较小的背载)□脱扣个性: 瞬时脱扣范畴 (3～5) InC 型直线：呵护惯例背载战配电线缆(配电呵护)□脱扣个性: 瞬时脱扣范畴 (5～10) InD 型直线：呵护起动电流大的冲打性背荷 (如电效果，变压器等)(能源呵护)□脱扣个性: 瞬时脱扣范畴 (10～14) In ―――――――――――――――――对付于微型断路器去道，同有四种磁脱扣直线典型的断路器，脱扣直线A/B/C/D1、A型脱扣直线：磁脱扣电流为（23）In,适用于呵护半导体电子线路，戴小功率电源变压器的丈量回路或者线路少且电流小的系统2、B型脱扣直线：磁脱扣电流为（35）In，适用于呵护住户配电系统，家用电器的呵护战人身仄安呵护3、C型脱扣直线：磁脱扣电流为（510）In，适用于呵护配电线路以及具备较下交通电流的照明线路4、D型脱扣直线：磁脱扣电流为（1020）In，适用于呵护具备很下冲打电流的设备，如变压器，电磁阀等A个性：2倍额定电流，很少用，普遍用于半导体呵护；B 个性：2~3倍额定电流，普遍用于变压器侧的两次回路呵护；C个性：5~10倍额定电流，该个性是最时常使用的，普遍用于修筑照明用电等等；D个性：10~20倍额定电流，普遍用于能源配电.Ｋ个性（ABB博利），它主假如用于额定电流４０Ａ以下的电效果系统依照区别举止断路器个性采用。
断路器A型B型C型和D型脱扣曲线的含义和用途
断路器A型B型C型和D型脱扣曲线的含义和用途文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898标准规定的III级限流要求B型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性:瞬时脱扣范围(3～5)InC型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性:瞬时脱扣范围(5～10)InD型曲线：保护起动电流大的冲击性负荷(如电动机，变压器等)(动力保护)□脱扣特性:瞬时脱扣范围(10～14)In？―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（2-3）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（3-5）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（5-10）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（10-20）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。
家用小型断路器如何选择B、C、D型号？幸亏电工提醒，差点装错了！
家用小型断路器如何选择B、C、D型号？幸亏电工提醒，差点
装错了！
一般情况下，家里使用的小型断路器按照瞬时脱口类型可以分为B 型，C型，D型断路器，那么我们该如何选择呢？
B型由于瞬时脱扣电流太小（5倍瞬时额定电流需在0.1秒内脱扣）市面上很少见，适用于纯阻性负载和低压照明回路，常用于住户的配电箱，保护家用电器和人身安全。
C型的最普遍（10倍瞬时额定电流需在0.1秒内脱扣），适用于感性负载和高感照明电路，常用于保护配电线路以及具有较高接通电流的照明线路。
D型主要在用电器瞬时电流较大的环境，一般家庭也比较少用，适用于高感负载和较大冲击电流的系统，常用于保护具有很高冲击电流的设备，如变压器，电磁阀等。
如果使用较大功率的空调，可以考虑使用D型断路器，其它情况建议使用C型。
如果您有装修需求或者想了解，点击下方“了解更多”3秒极速出装修报价！。
脱扣曲线类型
脱扣曲线类型1. 引言脱扣曲线是指在电路中，当电压或电流超过设定值时，开关将自动断开的一种保护装置。
它可以有效地防止电路过载、短路等故障，保护设备和人身安全。
脱扣曲线类型是指脱扣装置在不同负荷条件下的断开特性。
本文将介绍脱扣曲线类型的分类和特点。
2. 脱扣曲线类型分类根据国际电工委员会（IEC）标准，脱扣曲线可分为以下几种类型：2.1 B型曲线B型曲线适用于对人身安全和低敏感性设备提供保护的场合。
它的断开特性相对较平缓，适用于大部分一般负荷情况下的保护需求。
B型断路器通常用于家庭、商业建筑等场所的照明、插座等回路。
2.2 C型曲线C型曲线适用于对一般负荷和一定程度过载提供保护的场合。
它的断开特性介于B 型和D型之间，能够更好地应对突发的瞬时过载。
C型断路器常用于工业、商业建筑等场所的电动机、变压器等回路。
2.3 D型曲线D型曲线适用于对高灵敏度负荷和严重过载提供保护的场合。
它的断开特性比B型和C型更加陡峭，能够快速地断开电路，以防止设备受损。
D型断路器通常用于医疗设备、计算机设备等对电力质量要求较高的回路。
2.4 Z型曲线Z型曲线适用于特殊负荷和特殊应用场合。
它的断开特性比B、C、D型更加复杂，能够根据实际需要进行调整。
Z型断路器常用于某些特殊行业或特殊设备，如航空航天、核电站等。
3. 脱扣曲线类型特点不同类型的脱扣曲线具有各自独特的特点，下面将详细介绍每种类型的主要特点：3.1 B型曲线特点•断开特性相对平缓，适合一般负荷情况。
•对瞬时过载的响应较慢，能够提供较好的过载保护。
•适用于对人身安全和低敏感性设备提供保护的场合。
3.2 C型曲线特点•断开特性介于B型和D型之间，能够应对一定程度的过载。
•对瞬时过载的响应较快，能够提供更好的过载保护。
•适用于对一般负荷和一定程度过载提供保护的场合。
3.3 D型曲线特点•断开特性陡峭，能够快速断开电路，以防止设备受损。
•对瞬时过载的响应非常快，能够提供高灵敏度负荷保护。

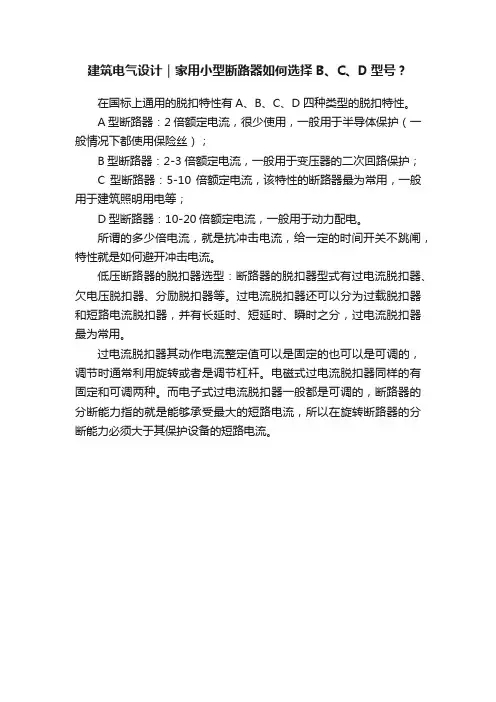

建筑电气设计｜家用小型断路器如何选择B、C、D型号？
建筑电气设计｜家用小型断路器如何选择B、C、D型号？
在国标上通用的脱扣特性有A、B、C、D四种类型的脱扣特性。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；
B型断路器：2-3倍额定电流，一般用于变压器的二次回路保护；
C型断路器：5-10倍额定电流，该特性的断路器最为常用，一般用于建筑照明用电等；
D型断路器：10-20倍额定电流，一般用于动力配电。
所谓的多少倍电流，就是抗冲击电流，给一定的时间开关不跳闸，特性就是如何避开冲击电流。
低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。
电磁式过电流脱扣器同样的有固定和可调两种。
而电子式过电流脱扣器一般都是可调的，断路器的分断能力指的就是能够承受最大的短路电流，所以在旋转断路器的分断能力必须大于其保护设备的短路电流。
微型断路器脱扣曲线
微型断路器脱扣曲线是指微型断路器在不同电流负载下的脱扣时间与电流之间的关系曲线。
它用于描述微型断路器在过载或短路情况下的保护特性。
微型断路器脱扣曲线通常分为B、C、D 三种类型，它们的脱扣特性不同，适用于不同的负载类型和应用场合。
B 型脱扣曲线：用于保护电动机和其他感性负载。
在短路情况下，B 型脱扣曲线具有较短的脱扣时间，可以快速切断短路电流，保护设备和线路。
C 型脱扣曲线：用于保护照明和其他阻性负载。
C 型脱扣曲线的短路脱扣时间比B 型长，但比
D 型短，能够在短路时提供一定的延时，以避免误动作。
D 型脱扣曲线：用于保护高感性负载，如变压器等。
D 型脱扣曲线的短路脱扣时间最长，可以在短路时提供更长的延时，以适应高感性负载的起动电流。
通过选择合适的微型断路器脱扣曲线，可以确保在不同的负载类型和应用场合下，微型断路器能够提供可靠的过载和短路保护。
断路器A型、B型、C型和D型脱扣曲线的含义和用途之欧阳语创编
断路器A型、B型、C型和D型脱扣曲线的含义和用途脱扣特性曲线的意思，应用场合不同会有不同的特性曲线（电流脱扣时间）。
B特性适用于纯阻性负载和低感照明回路；C特性适用于感性负载和高感照明回路；D特性适用于高感负载和较大冲击电流的配电系统；K特性适用于电机保护和变压器配电系统；他们的热脱扣特性和电磁脱扣特性是不一样的特性字母后面的数字是指额定电流如果想有更深的了解可参照GB10963瞬时过载能力，B：2倍、C：5倍、D：10倍IEC60898 标准规定的 III 级限流要求B 型曲线：保护短路电流较小的负载(保护短路电流较小的负载)□脱扣特性: 瞬时脱扣范围 (3～5) InC 型曲线：保护常规负载和配电线缆(配电保护)□脱扣特性: 瞬时脱扣范围 (5～10) InD 型曲线：保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护)□脱扣特性: 瞬时脱扣范围 (10～14) In ―――――――――――――――――对于微型断路器来讲，共有四种磁脱扣曲线类型的断路器，脱扣曲线A/B/C/D1、A型脱扣曲线：磁脱扣电流为（23）In,适用于保护半导体电子线路，带小功率电源变压器的测量回路或线路长且电流小的系统2、B型脱扣曲线：磁脱扣电流为（35）In，适用于保护住户配电系统，家用电器的保护和人身安全保护3、C型脱扣曲线：磁脱扣电流为（510）In，适用于保护配电线路以及具有较高接通电流的照明线路4、D型脱扣曲线：磁脱扣电流为（1020）In，适用于保护具有很高冲击电流的设备，如变压器，电磁阀等A特性：2倍额定电流，很少用，一般用于半导体保护；B 特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.Ｋ特性（ABB专利），它主要是用于额定电流４０Ａ以下的电动机系统按照区分进行断路器特性选择。
脱扣曲线A,B,C,D,K的解释
A型脱扣曲线：脱扣电流为（2～3）In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；
B型脱扣曲线：脱扣电流为（3～5）In，适用于住户配电系统，家用电器的保护和人身安全保护；
C型脱扣曲线：脱扣电流为（5～10）In，适用于保护配电线路以及具有较高接通电流的照明线路和电动机回路；
D型脱扣曲线：脱扣电流为（10～20）In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；
K型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
断路器的脱扣曲线，这下子终于看懂了！
断路器的脱扣曲线，这下子终于看懂了！断路器作为电路的短路保护和过载保护重要元器件，充分了解断路器是如何工作的，断路器在什么情况下会跳闸等是非常有必要的。
断路器的跳闸特性直接决定着它的性能，而不同的品牌、不同类型的断路器脱扣曲线也是有所区别的。
脱扣曲线即脱扣器的动作特性曲线一、脱扣曲线的分类脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：1、A 曲线脱扣电流为(2~3)In，适用于保护半导体电子线路。
2、B曲线脱扣电流为(3~5)In，适用于家电用电等住户配电系统。
3、C曲线脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路。
4、D曲线脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器、电磁阀、电动机等。
5、K曲线具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
二、施耐德IC65系列微断的脱扣曲线分析C型脱扣曲线上图是施耐德IC65系列63A以下的C型脱扣曲线。
横坐标是负载电流I与额定电流In的比值即额定电流的倍数。
它从1倍开始，每一格加一倍往上递增。
纵坐标是时间t，单位秒。
时间从0.001S开始每递增10倍时间为一个大格，一个大格分10个小格。
从图中可以看出，两条曲线将整个区域分成脱扣区域、延时脱扣区域和不脱扣区域三个部分。
处在上方的曲线是脱扣曲线，表示时间t在进入这条曲线的上方（脱扣区域）时，断路器必然脱扣跳闸。
由脱扣起始曲线与脱扣曲线围成的区域为延时脱扣区域，在该区域的时间段内，断路器处于即将要跳闸的状态，即脱扣器的热元件进入升温状态，热平衡被打破，随着时间t的增加，热元件发热量超过脱扣器的脱扣点（进入脱扣区域），断路器就脱扣了。
例如，在2倍In时，断路器前10S是不会脱扣的，在10S以后时脱扣器温度不断升高累积到100S时断路器进入脱扣区域，断路器跳闸。
从上图中可以看出施耐德IC65系列的脱扣特性有以下几点：1.断路器最快脱扣时间是0.01S。
空开的A型、B型、C型
C 型曲线：
保护常规负载和配电线缆(配电保护)，脱扣特性: 瞬时脱扣范围 (5～10) In；
D 型曲线：
保护起动电流大的冲击性负荷 (如电动机，变压器等)(动力保护)，脱扣特性: 瞬时脱扣范围 (10～14) In。
D曲线：脱扣电流为(10~20)In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；
K曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲。
ቤተ መጻሕፍቲ ባይዱ
IEC60898 标准规定的 III 级限流要求
B 型曲线：
保护短路电流较小的负载(保护短路电流较小的负载)，脱扣特性: 瞬时脱扣范围 (3～5) In；
脱扣曲线分为A、B、C、D、K等几种，各自的含义如下：
A曲线：脱扣电流为(2~3)In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；
B曲线：脱扣电流为(3~5)In，适用于住户配电系统，家用电器的保护和人身安全保护；
C曲线：脱扣电流为(5~10)In，适用于保护配电线路以及具有较高接通电流的照明线路；
断路器电流数字前的“C、D”是什么意思？使用时又该如何选择呢？
断路器电流数字前的“C、D”是什么意思？使用时又该如何选
择呢？
断路器上面的C、D代表的是断路器的脱扣曲线，国际上通用的脱扣特性(曲线)共有:
A、B、C、D这4种类型。
A特性：2倍额定电流，很少用，一般用于半导体保护；
B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；
C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；
D特性：10~20倍额定电流，一般用于动力配电。
其次还有ABB电气公司获取专利的K特性，它主要是用于额定电流40A以下的电动机系统。
所谓的多少倍电流，就是抗冲击电流，在一定的时间开关不跳闸．特性就是如何避开冲击电流。
在电流很小的地方，例如：变压器或者是配电柜的二次测量回路中，我们要选的是A类曲线的断路器（用的少）；
在冲击电流很小的地方，我们要选择B类曲线的断路器，例如荧光灯，气体放射灯等的回路中（基本不用）；
在配电线路或者是有较高接通电流的照明回路，我们要选择C类曲线的断路器，（最常用）；
在有较高冲击电流的地方我们要选择D类脱扣曲线的断路器，例如：电动机等位置（厂矿用的多）；
所以，如何选择断路器是我们必须要了解的内容，这样可以很好地保护电路、电气设备以及我们自身的安全！。
断路器脱扣方式及含义
断路器脱扣方式与含义电气常识2010-05-26 09:13:48 阅读623 评论1 字号：大中小订阅断路器的脱扣方式分为B\C\D等方式，其含义和用途说明如下：一、B-保护电子类负载。
C-保护常规负载和配电线缆。
D-保护启动电流大的冲击性负荷（电动机、变压器等）。
二、C型是5-10倍，保护常规负载和配电线缆D型是10-20倍，保护启动电流大的冲击性负荷。
三、B: 脱口电流3-5In,适用于无感或微感电路;C: 脱口电流5-10In,适用于照明或阻性电路；D: 脱口电流10-20In,适用于动力或感性电路；四、B型对低感性和无冲击电流的配电系统提供保护C型对感性负荷和高干照明系统提供保护D型对高感性负荷和有较大冲击电流产生的配电系统提供保护五、漏电断路器型号4300A和4300B的区别：A型是N极不安装过电流脱扣器，且N极始终连通，不与其它三极一起合分；B型是N极不安装过电流脱扣器，且N极与其它三极一起合分。
六、FAM2-100L/4300 -100A (0.3A,0.4S)这个断路器的型号的意思：FAM2----厂家命名型号+系列号，沈阳金钟宏特电器有限公司产品，塑壳断路器100L----100A壳架（塑壳断路器），L表示带漏电脱扣功能4300----4表示4极，300指脱扣器类型，热磁脱扣0.3A----简略表示，漏电动作电流为0.3A0.4S----漏电脱扣动作时间为0.4秒FAP-----沈阳金钟宏特电器有限公司产品，微型断路器类别中的隔离开关125A/3----125A，3极七、断路器型号EZD-100E/3300 100A的含义：这是一个错误的型号书写方式。
EZD是施耐德电气的经济型塑壳断路器，型号应为：EZD100E/3P 100A100：壳架等级电流100AE：塑壳断路器的短路分断能力级别，E为较低级，M为较高级，H为高分断级别。
100A：塑壳断路器整定电流至于3300，则是国产塑壳断路器的断路器的规格代号。
空气开关和漏电保护器ABCD脱口特性
空气开关和漏电保护器ABCD脱口特性国际上通用的脱扣特性(曲线)有:A、B、C、D脱扣特性。
A特性：2倍额定电流，很少用，一般用于半导体保护；B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；D特性：10~20倍额定电流，一般用于动力配电.另外，还有ABB公司获取专利的K特性，它主要是用于额定电流40A以下的电动机系统．注：所谓的多少倍电流，就是抗冲击电流，给一定的时间开关不跳闸．特性就是如何避开冲击电流。
断路器额定电流=1.2～2倍计算电流。
根据被保护负载的不同，小型断路器具有不同的保护特性:B 型曲线脱扣特性: 瞬时脱扣范围(3 ~ 5) In用于保护短路电流较小的负载(如电源、长电缆等)C 型曲线脱扣特性: 瞬时脱扣范围(5 ~ 10) In用于保护常规负载和配电线缆D 型曲线脱扣特性: 瞬时脱扣范围(10 ~ 14) In用于保护起动电流大的冲击性负载(如电动机，变压器等)低压断路器的脱扣器选型断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可分为过载脱扣器和短路(电磁)脱扣器，并有长延时、短延时、瞬时之分。
过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的或是可调的，调节时通常利用旋钮或是调节杠杆。
电磁式过流脱扣器既可以是固定的，也可以是可调的，而电子式过流脱扣器通常总是可调的。
断路器的分断能力指的就是能够承受的最大短路电流。
所选断路器的的分断能力必须大于其保护设备的短路电流，过电流脱扣器按安装方式又可分为固定安装式或模块化安装式。
固定安装式脱扣器和断路器壳体加工为一体，一旦出厂，其脱扣器额定电流不可调节，如DZ20型；而模块化安装式脱扣作为断路器的一个安装模块，可随时调换，灵活性很强。
长延时型：小于10S，用作过载保护；短延时型:0.1～0.4s,用作短路、过载保护；瞬时型：0.02S，用作短路保护。
空气开关上C,D什么意思
空气开关上面的C和D是什么意思
空气开关上面的C、D代表的是断路器的脱扣曲线，国际上通用的脱扣特性(曲线)一共有:A、B、C、D这4种类型。
A特性：2倍额定电流，很少用，一般用于半导体保护；
B特性：2~3倍额定电流，一般用于变压器侧的二次回路保护；
C特性：5~10倍额定电流，该特性是最常用的，一般用于建筑照明用电等等；
D特性：10~20倍额定电流，一般用于动力配电.
另外ABB公司获取专利的K特性，它主要是用于额定电流40A以下的电动机系统（这个不在我们此次讨论范围内）。
注：所谓的多少倍电流，就是抗冲击电流，在一定的时间开关不跳闸．特性就是如何避开冲击电流。
在电流很小的地方，例如变压器或者是配电柜的二次测量回路中，我们要选的是A类曲线的断路器（用的少）；
在冲击电流很小的地方，我们要选择B类曲线的断路器，例如荧光灯，气体放射灯等的回路中（基本不用）；
在配电线路或者是有较高接通电流的照明回路，我们要选择C类曲线的断路器，例如住宅家庭用电（最常用）；
在有较高冲击电流的地方我们要选择D类脱扣曲线的断路器，例如在变压器，电动机等位置（厂矿用的多）；
所以，我们最关心的问题来了，在弱电工程中（也包括家庭配电中）我们一般选择什么类型的空气开关呢？答案是：我们所有的空气开关基本都是选择C型的，也就是我们常见的C10A，C16A，C25A，C32A，C40A，C50A，C63A，等等。
ABCD型断路器的区别
ABCD型断路器的区别2011-03-30 14:52A型脱扣曲线：脱扣电流为（2～3）In，适用于保护半导体电子线路，带小功率电源变压器的测量线路，或线路长且短路电流小的系统；适合短路电流敏感保护场合B型脱扣曲线：脱扣电流为（3～5）In，适用于住户配电系统，家用电器的保护和人身安全保护；适合短路电流敏感保护场合C型脱扣曲线：脱扣电流为（5～10）In，适用于保护配电线路以及具有较高接通电流的照明线路；用在保护常规负载和配电线缆上D型脱扣曲线：脱扣电流为（10～20）In，适用于保护具有很高冲击电流的设备，如变压器电磁阀等；用在保护启动电流大的冲击性负荷上K型脱扣曲线：具备1.2倍热脱扣动作电流和8～14倍磁脱扣动作范围，适用于保护电动机线路设备，有较高的抗冲击电流能力。
直流断路器和交流断路器的主要差别在于去灭胡能力上。
因为交流每个周期都有过零点，在过零点容易熄弧，而直流开关没有过零点，熄弧能力很差，所以要添加额外的灭弧装置。
总的来说就是直流难灭弧，而交流有过零，灭弧容易。
再有就是直流系统不同于交流系统，直流断路器的一些参数于交流也有区别，以直流断路器常用选用计算为例：(1)额定工作电压＞直流线路的电压，考虑到反接制动和逆变条件，应大于2倍电路电压。
(2)额定电流≥直流线路的负载电流。
对于周期负载，可按其等效发热电流考虑。
(3)过电流动作整定值≥电路正常工作电流最大值，对于起动直流电动机，应避过电动机的起动电流。
(4)逆流动作整定值＜被保护对象允许的逆流数值。
(5)额定短路通断能力＞电路可能出现的最大短路电流。
对于快速断路器初始电流上升陡度(初始di／dt)＞电路可能出现最大短路电流的初始上升陡度。
(6)快速断路器分断的I2（平方）t＜与其配合的快速断路器的I2t。
顺便贴上一个从施耐德网站写的“如何选择断路器保护直流电路”供大家参考。
如何选择断路器保护直流电路？l 、根据直流回路的正常负荷电流初步选择相应规格型号的断路器，这与交流回路的选择没有任何区别。
微型断路器的区别
微型断路器B、C、D应用场合
这是指微型断路器按照脱扣类型分B、C、D三种，B型3-5倍额定电流脱扣，C型5-10倍，D型10-14倍。
家用一般选B型，工业用可选C型，控制电动机用一定要选D型。
B型3-5倍额定电流脱扣，主要用于冲击电流小的设备，如白炽灯照明回路。
C型瞬时脱扣电流5~10IN，主要用于冲击电流一般的设备，如气体放电灯照明，及普通用电设备回路。
D型瞬时脱扣电流10~20IN，主要用于冲击电流大的设备，如电动机等大启动电流的设备。
由于C型用的最多，产量大，所以最便宜
还有一种分类是A类和B类
A类是非选择型，具有长延时和瞬时两段保护功能。
B类是选择型，具有长延时和短延时和瞬时三段保护功能。
B类的脱扣器一般是电子式的，容易调节，但是贵很多。
选择断路器时充分考虑应用场所及配电形式。
小型断路器如何选择B、C、D型号？
小型断路器如何选择B、C、D型号？在国标上通用的脱扣特性有A、B、C、D四种类型的脱扣特性。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；B型断路器：2-3倍额定电流，一般用于变压器的二次回路保护；C型断路器：5-10倍额定电流，该特性的断路器最为常用，一般用于建筑照明用电等；D型断路器：10-20倍额定电流，一般用于动力配电。
所谓的多少倍电流，就是抗冲击电流，给一定的时间开关不跳闸，特性就是如何避开冲击电流。
低压断路器的脱扣器选型：断路器的脱扣器型式有过电流脱扣器、欠电压脱扣器、分励脱扣器等。
过电流脱扣器还可以分为过载脱扣器和短路电流脱扣器，并有长延时、短延时、瞬时之分，过电流脱扣器最为常用。
过电流脱扣器其动作电流整定值可以是固定的也可以是可调的，调节时通常利用旋转或者是调节杠杆。
电磁式过电流脱扣器同样的有固定和可调两种。
而电子式过电流脱扣器一般都是可调的，断路器的分断能力指的就是能够承受最大的短路电流，所以在旋转断路器的分断能力必须大于其保护设备的短路电流。
过电流脱扣器按安装方式又可以分为固定安装或模块安装，固定安装为在出厂时脱扣器和断路器就加工成一体，一旦出厂后其脱扣器的额定电流不可调，而模块化安装脱扣器作为断路器的一个安装模块，可以随时可调，灵活性很强。
长延时型：小于10S，用于过载保护；短延时型：0.1-0.4S，用于短路、过载保护；瞬时型：0.02S，用于短路保护。
目前家用DZ系列的空气开关（带漏电保护的小型断路器），常见的规格有：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C代表脱扣电流，即起跳电流，例如C20表示起跳电流为20A，一般安装3500W热水器要选择C20的断路器、安装6500W热水器要用C32的断路器。
断路器是用来保护电线以及防止火灾，所以要根据电线的大小来选配而不是根据电气的功率来选配。
如果断路器选择太大就起不到保护电线的作用，当电线超载断路器依然不会起跳，就会给家庭安全带来隐患。
家用小型断路器如何选择B、C、D型号？幸亏电工提醒，差点装错了
家用小型断路器如何选择B、C、D型号？幸亏电工提醒，差点装错了一般情况下，家里使用的小型断路器按照瞬时脱口类型可以分为B 型，C型，D型断路器，那么我们该如何选择呢？在国标上通用的脱扣特性有A、B、C、D四种类型的脱扣特性。
A型断路器：2倍额定电流，很少使用，一般用于半导体保护（一般情况下都使用保险丝）；B型断路器：2-3倍额定电流，一般用于变压器的二次回路保护；B型由于瞬时脱扣电流太小（5倍瞬时额定电流需在0.1秒内脱扣）市面上很少见，适用于纯阻性负载和低压照明回路，常用于住户的配电箱，保护家用电器和人身安全。
C型断路器：5-10倍额定电流，该特性的断路器最为常用，一般用于建筑照明用电等；C型的最普遍（10倍瞬时额定电流需在0.1秒内脱扣），适用于感性负载和高感照明电路，常用于保护配电线路以及具有较高接通电流的照明线路。
D型断路器：10-20倍额定电流，一般用于动力配电。
D型主要在用电器瞬时电流较大的环境，一般家庭也比较少用，适用于高感负载和较大冲击电流的系统，常用于保护具有很高冲击电流的设备，如变压器，电磁阀等。
如果使用较大功率的感性类负载，可以考虑使用D型断路器，其它情况建议使用C型。
家用断路器极数有三种，1P，1P+N和2P。
2P的最安全，但是也最占地——家用配电箱里没有那么大的空间，所以我们只能缩减极数。
是不是需要2P断路器，要看回路内功率最大的那个电器——如果单功率较大，比如空调、热水器、电暖气等，就需要用2P。
否则就用1P或1P+N。
在1P和1P+N之间抉择，要看配电箱里有没有零排——如果有，就用1P；如果没有，就用1P+N（1P+N更安全一些）。
根据现在一般家庭的用电情况分析，生活类用电负荷一般都在8个千瓦以内，按照预留容量、分级保护原则，电源控制总开关选择32安的漏电保护为宜，假如造过8千瓦建议配置63安漏电保护开关。
但不论漏电开关容量是多大，建议选择2P类型的，就是要求保护开关动作跳闸后零、火线一齐断开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器按脱扣方式分有B、C、D型是断路器脱扣特性曲线的意思，（电流-脱扣时间）。
B特性适用于纯阻性负载和低感照明回路。
C特性适用于感性负载和高感照明回路。
D特性适用于高感负载和较大冲击电流的配电系统。
断路器的脱扣和跳闸之区别
断路器在合闸过程中的任何时刻，若保护动作接通跳闸回路，断路器能可靠地断开，这就叫自由脱扣。带有自由脱扣的断路器，可以保证断路器合于短路故障时，能迅速断开，避免扩大事故范围。其原理是由于过载、短路、缺相等致使断路器断开。
解答断路器脱扣方式B、C、什么意思/脱扣和跳闸之区别
关于断路器脱扣器，它在电路的保护当中扮演着举足轻重的一部分，是一款出于对电路安全保障方面相当可靠的工具器件。如今断路器在各行各业当中广泛应用，有了脱扣器的帮助，可以及时在电路过载的情况下完成切断，防止第二次的损失，也保护了人身的安全。但是我们常知道的断路器往往只限于它的型号或者用途的分类方面，对于断路器使用过程中应该配合的工具产品了解的并不是很多，今天为大家说明的就是断路器脱扣器了，它可以和断路器界相互连接使用，具有过载漏电等程序的保护功能，还可以起到一定的监控测量的效果。
“脱扣”一般是指“脱扣按钮”，一般使用情况为：
1、设备试验。
2、断路器合闸过程中，断路器自身机械故障，“脱扣机构”动作跳开故障断路器限制事故的扩大。
3、当发生危机人身或设备的情况下可以通过“紧急脱扣按钮”快速切断电源。
跳闸则是说线路故障，或者系统震荡，引起的断路器断开，属于断路器动作现象，这为跳闸。
