日立YPVF故障分析
日立YPVF故障码及说明
日立YPVF故障码TCD 10： 50B ON 故障检查项目：1.主副MICOM故障检出旗号码。
2.检查安全回路，50B主要线圈（—）。
3：检查输入缓行器，依照50B ON—OFF 确认主MICOMX50B($11E1)副MICOM X50B ($E85162) 资料运算正常。
4.检查输出缓行器。
电梯停止确认 50B线圈（—）和GD 之间之电压。
5.MPU 和FIO 之间 FA，FB 连接器正常否？6.更换班FIO 。
7.更换班MPU ：更换班FIO 之后，不正常条件。
8.ACR P15 N15 电压测试或更换 ACR。
TC D 11：10T ON-OFF 故障检查项目：1.读出Z10TE （13F9）资料。
2.MIC接点及互锁连接条件。
3.10T 电磁接触器。
4.10T 使用电源. AC100V—C100(MG.BR)—GD; AC100V—32FC16—32FC15(10T ON时),输入缓衡器电源；DC 48V—RECT—GD;DC48—32FH114—GD (10T ON时) 5.电梯运转中间宣告低于表示旗号. Z10T (10DE) X10T (11E2) （11E3）检查输入缓衡器。
6.更换班 FIO .TCD 12：15B ON OFF 故障检查项目：1。
MIC 连接器接触和互锁条件。
连接器—32FH/2 。
21FH/12 。
2。
15B 接触器和辅助接点。
3。
50B A 接点。
4。
15B 线圈电压 DC 100V。
5。
输入缓行器DC 48V FH/12—GND（15B ON 时）。
6。
15B OFF 时间。
15B 10T 同时 OFF， 15B 输出缓行器短路，更换 FIO。
7。
输出缓行器 V15B （副 E8 58AA）和输出缓行器 X15B（副 E85010—4）中间宣告，有时不正常，更换 FIO。
TCD 15: 共同MICOM 失败检查项目: 1。
检查WDT 主.副 MICOM ON. 2。
日立电梯YPVF调试常见故障及排除方法
日立电梯YPVF调试常见故障及排除方法contents •引言•常见故障类型及表现•故障诊断方法与技巧•常见故障排除方法与步骤•调试过程中的注意事项与安全措施•总结与展望目录引言0103延长电梯使用寿命通过预防性维护和调试，减少电梯磨损和损坏，延长其使用寿命。
01提高电梯运行效率通过调试和优化，确保电梯在各种工况下都能高效运行，提升用户体验。
02保障电梯安全及时发现并排除潜在故障，确保电梯运行安全，降低事故风险。
目的和背景调试后检查对调试后的电梯进行再次检查，确认故障已排除，电梯运行正常。
按照调试方案，对电梯进行逐步调试和优化，确保各项参数达到设计要求。
故障诊断根据勘查结果和故障现象，分析故障原因，制定针对性的调试方案。
准备工作收集电梯相关技术资料，了解电梯基本结构和原理，准备必要的调试工具和设备。
现场勘查对电梯进行全面检查，记录各项参数和数据，了解电梯实际运行状况。
调试流程简介常见故障类型及表现02电源故障电梯无法启动或运行中突然停止，检查电源线路及开关是否正常。
接触器故障接触器触点粘连或断开，导致电梯无法运行，需更换接触器。
保险丝熔断电梯控制柜内保险丝熔断，需检查原因并更换保险丝。
电机故障电机轴承磨损、转子断条等，导致电梯运行异常，需更换电机。
制动器故障制动器无法打开或关闭，影响电梯运行，需调整或更换制动器。
减速箱故障减速箱内部齿轮磨损或断裂，需更换减速箱。
控制板故障控制板元器件损坏或程序出错，导致电梯无法正常运行，需更换控制板。
通讯故障电梯控制系统与其他系统通讯中断，需检查通讯线路及接口是否正常。
编码器故障编码器损坏或信号异常，导致电梯速度控制不准确，需更换编码器。
控制系统故障030201传感器故障限速器故障限速器动作异常或误动作，需检查限速器及安全钳联动机构是否正常。
门锁传感器故障门锁传感器信号异常，导致电梯无法关门或开门，需更换门锁传感器。
平层传感器故障平层传感器信号异常，导致电梯平层不准确或无法平层，需调整或更换平层传感器。

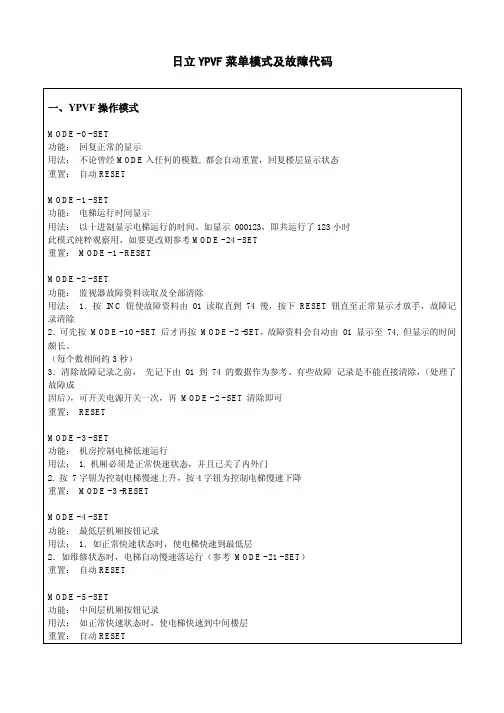

日立YPVF菜单模式及故障代码
日立YPVF菜单模式及故障代码一、YPVF操作模式MODE-0-SET功能：回复正常的显示用法：不论曾经MODE入任何的模数,都会自动重置，回复楼层显示状态重置：自动RESETMODE-1-SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE-24-SET重置：MODE-1-RESETMODE-2-SET功能：监视器故障资料读取及全部清除用法：1．按INC钮使故障资料由01读取直到74後，按下RESET钮直至正常显示才放手，故障记录清除2．可先按MODE-10-SET后才再按MODE-2-SET，故障资料会自动由01显示至74,但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由01到74的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE-2-SET清除即可重置：RESETMODE-3-SET功能：机房控制电梯低速运行用法：1.机厢必须是正常快速状态，并且已关了内外门2.按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE-3-RESETMODE-4-SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE-21-SET）重置：自动RESETMODE-5-SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE-7-SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE-21-SET）重置：自动RESETMODE-10-SET功能：监视器故障资料自动读取用法：先按MODE-10-SET后才再按MODE-2-SET，此时故障资料会自动由01显示至74,但显示的时间颇长。
日立电梯故障案例
日立故障事例电梯资料：YP-15-CO60故障内容：电梯运行时偷停，频率每天不定时发生1-2次，且每次都困人。
因此故障隐蔽性和随机性较大，到现场观察检查时发现是47继电器动作现象，经分析这故障有可能是以下原因导致，并作了相应的处理：1．11和12接触器辅助触头磨损严重，已打磨调整。
2．更换来电主开关。
经以上处理后，故障未见发生。
至2月11日，经向所属站站长了解，未有再发生此故障现象，初步判断故障已排除。
原因分析：由于11和12接触器辅助触头磨损严重和来电主开关接触不良导致电梯运行时47继电器动作停梯困人。
预防纠正：保养人员在保养过程中应按保养操作指示书要求密切注意11和12接触辅助触头的动作情况，同时也应检查来电主回路电源开关，发现异常马上处理。
电梯资料：YP-15-CO105故障内容：电梯不定时并联失效，外呼不起作用现场情况：1．现场检查电梯并联及外呼功能正常。
2．检查911~931层楼继电器第三副常闭触点，部份触点磨损及积炭接触不良。
3．经清洁及调整两台电梯911~931继电器第三副常闭触点，后观察两天电梯未再出现相同故障。
原因分析：对并联YP电梯不响应外呼，应检查911~9nn继电器第三副常闭触点，因该触点被全部串接，其中一个触点接触不良，将令电梯不响应外呼。
电梯资料：YP-15-CO90故障内容：电梯由6F下行至1F时未入隔磁板处偷停，频率每天不定时发生1-2次。
现场情况：因此故障隐蔽性和随机性较大，几次到现场观察检查均未有发现这现象，经分析这故障有可能是以下原因导致，并作了相应的处理：1．11和12接触器辅助触头磨损严重，已更换。
2．调整电子板P1、P2电压至4.8V为标准值（原4.5V）3．更换选层器DP感应器。
经以上处理后，故障仍时有发生。
12月5日终于发现电梯在插入隔磁板后偷停，更换了轿顶RS7感应器后，直至12月9日，经现场检查观察，未有再发生此故障现象，初步判断故障已排除。
原因分析：由于轿顶RS7感应器工作状态不稳定，动作迟缓，导致电梯换速后超平层停车后自救运行。
日立YPVF电梯常见故障及排除方法

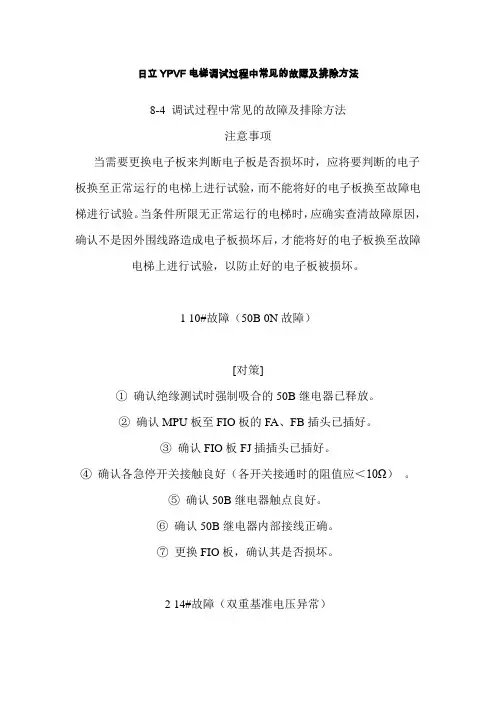

日立YPVF电梯调试过程中常见的故障及排除方法8-4 调试过程中常见的故障及排除方法注意事项当需要更换电子板来判断电子板是否损坏时，应将要判断的电子板换至正常运行的电梯上进行试验，而不能将好的电子板换至故障电梯进行试验。
当条件所限无正常运行的电梯时，应确实查清故障原因，确认不是因外围线路造成电子板损坏后，才能将好的电子板换至故障电梯上进行试验，以防止好的电子板被损坏。
1 10#故障（50B 0N故障）[对策]①确认绝缘测试时强制吸合的50B继电器已释放。
②确认MPU板至FIO板的FA、FB插头已插好。
③确认FIO板FJ插插头已插好。
④确认各急停开关接触良好（各开关接通时的阻值应＜10Ω）。
⑤确认50B继电器触点良好。
⑥确认50B继电器内部接线正确。
⑦更换FIO板，确认其是否损坏。
2 14#故障（双重基准电压异常）[对策]①确认MPU板FF插已插好。
②确认ACR板各插头已插好。
③拔出MPU板的FF插头（ACR板的FC插头插好），通电后对FF20～FF23、FF20～FF25的电压进行检查，用万用表测量确认FF20（负表笔）～FF23（正表笔）之间的电压值为+15V，FF20（负表笔）～FF25（正表笔）之间的电压值为-15V。
④更换ACR板，检查电子板是否损坏。
⑤更换MPU板，检查电子板是否损坏。
3 17#故障（轿厢SDA通讯异常）[对策]①确认SOC板、MPU板的SYCD1灯亮灯。
②确认主CONTROL-1电源电压为DC12V。
③确认主轿顶电气箱和机房控制屏的Y2插头已插好，插头、插座的接触子接触良好。
④确认Y2-1～Y2-5无断线。
⑤更换SDC板，检查电子板是否损坏。
⑥更换MPU板，检查电子板是否损坏。
4 21#故障（过电流检出故障）[对策]①确认以下电子板的插头已插好。
ACR板：FA、FB、FC插BDU板：FA插MPU板：FF插②按2 中③的方法，检查DC±15V电源电压值正常。
③检查HCTA接线及插接头状态。
(精心整理)日立电梯YPVF培训教程
商业场所
适用于商场、酒店、办公 楼等商业场所，满足大流 量、高效率的运输需求。
公共设施
适用于医院、学校、图书 馆等公共设施，提供便捷、 安全的垂直交通服务。
YPVF电梯的基本结构与工作原理
基本结构
主要包括轿厢、对重、导轨、曳引机、控制系统等部分。
工作原理
通过曳引机驱动轿厢和对重在导轨上上下运动，实现乘客或货 物的运输。控制系统根据指令和传感器信号，对电梯的运行状 态进行实时监控和调整，确保电梯安全、准确地到达目的楼层。
04
YPVF电梯安全保护系统
安全保护系统组成及功能ห้องสมุดไป่ตู้
组成
YPVF电梯的安全保护系统主要由限速器、安 全钳、缓冲器、门锁装置、上行超速保护装置
等组成。
01
安全钳
在限速器的控制下，将电梯轿厢紧急 制停在导轨上，防止电梯坠落。
03
门锁装置
确保电梯层门和轿门在运行时处于锁闭状态， 防止乘客在电梯运行过程中意外打开层门或 轿门。
(精心整理)日立电梯 YPVF培训教程
目 录
• 日立电梯YPVF概述 • YPVF电梯控制系统 • YPVF电梯驱动系统 • YPVF电梯安全保护系统 • YPVF电梯的调试与运行 • YPVF电梯的故障分析与处理
01
日立电梯YPVF概述
YPVF电梯的特点与优势
高效节能
采用先进的永磁同步无 齿轮曳引技术，运行效 率高，节能效果显著。
分为液压缓冲器和弹簧缓冲器两 种类型，根据电梯速度和载重选 择合适的缓冲器。
门锁装置结构
包括层门锁、轿门锁、电气安全 触点等部件，确保层门和轿门在 电梯运行过程中的锁闭状态。
限速器结构
包括限速器轮、限速器绳、限速 器开关等部件，通过机械或电子 方式监测电梯速度。
电梯电子板损坏分析与处理
电梯电子板损坏分析与处理摘要：电梯在日常使用过程中，会因为进水、安装调试维修违规操作、设备老化等因素，造成电子板的损坏。
文章介绍了电梯电梯安装、调试过程中，电子板损坏的故障现象，并进行深入分析。
根据本人多年的实践工作经验，提出了合理的故障处理方案。
对损坏电子板的维修中，总结了一定的工作经验，节约了企业维修成本。
关键词：电梯电子板；损坏分析；处理1、违反安装规程导致主板的损坏故障现象：某小区三菱GPS-III乘客电梯，（1）电梯出现死机故障，维修人员对控制系统，电气部件进行检查，没有发现异常现象；（2）断电、清除系统故障记录后，电梯继续运行；（3）电梯频繁死机，无法运行，故障码显示P1主板故障；（4）维修人员对P1板进行检查，发现电子板有多处烧蚀迹象，对各回路电压进行测量，没有明显的偏差；（5）由于电梯在质保期内，三菱厂家对P1板进行了更换，电梯恢复正常；（6）电梯继续使用一段时间后，死机现象再度出现，P1板烧蚀；（7）调试人员对电梯全部线路进行检查，发现了随行电缆内部短路。
故障分析：（1）电梯故障分为显性故障和隐性故障，显性故障容易发现，一般是线路的短路、断路、电气部件的烧毁等。
电梯死机大多是隐性故障，一般是线路的接触不良、内部短路、元器件时好时坏等。
电路的外特性没有明显差异，很难判断；（2）电子板损坏后，需要确定损坏的原因（电压不稳定、温度过高、元件损坏、绝缘不良、进水、接地不良、产品质量等），不能简单的更换电子板来排除故障，否则很容易造成电子板的二次损坏；（3）对电子板烧蚀器件连接线跟踪，判断是轿厢与机房的随行电缆；（4）随行电缆有串行通讯、安全回路、门回路、照明风扇回路等，电压等级也各不相同。
由于P1主板多处烧蚀，初步判定随行电缆内部短路；（5）脱开随行电缆两端插件，对电缆逐根检查，发现多根电缆相通；（6）维修人员盘车对随行电缆进行检查，没有发现划伤、破损、断裂等现象，初步排除了产品质量问题；（7）维修人员对轿底、井道挂线架进行检查，发现轿底电缆并没有通过钢丝绳固定在挂线架上，而是直接绑扎在挂线架上。
日立电梯故障案例
日立故障事例电梯资料：YP-15-CO60故障内容：电梯运行时偷停，频率每天不定时发生1-2次，且每次都困人。
因此故障隐蔽性和随机性较大，到现场观察检查时发现是47继电器动作现象，经分析这故障有可能是以下原因导致，并作了相应的处理：1．11和12接触器辅助触头磨损严重，已打磨调整。
2．更换来电主开关。
经以上处理后，故障未见发生。
至2月11日，经向所属站站长了解，未有再发生此故障现象，初步判断故障已排除。
原因分析：由于11和12接触器辅助触头磨损严重和来电主开关接触不良导致电梯运行时47继电器动作停梯困人。
预防纠正：保养人员在保养过程中应按保养操作指示书要求密切注意11和12接触辅助触头的动作情况，同时也应检查来电主回路电源开关，发现异常马上处理。
电梯资料：YP-15-CO105故障内容：电梯不定时并联失效，外呼不起作用现场情况：1．现场检查电梯并联及外呼功能正常。
2．检查911~931层楼继电器第三副常闭触点，部份触点磨损及积炭接触不良。
3．经清洁及调整两台电梯911~931继电器第三副常闭触点，后观察两天电梯未再出现相同故障。
原因分析：对并联YP电梯不响应外呼，应检查911~9nn继电器第三副常闭触点，因该触点被全部串接，其中一个触点接触不良，将令电梯不响应外呼。
电梯资料：YP-15-CO90故障内容：电梯由6F下行至1F时未入隔磁板处偷停，频率每天不定时发生1-2次。
现场情况：因此故障隐蔽性和随机性较大，几次到现场观察检查均未有发现这现象，经分析这故障有可能是以下原因导致，并作了相应的处理：1．11和12接触器辅助触头磨损严重，已更换。
2．调整电子板P1、P2电压至4.8V为标准值〔原4.5V〕3．更换选层器DP感应器。
经以上处理后，故障仍时有发生。
12月5日终于发现电梯在插入隔磁板后偷停，更换了轿顶RS7感应器后，直至12月9日，经现场检查观察，未有再发生此故障现象，初步判断故障已排除。
原因分析：由于轿顶RS7感应器工作状态不稳定，动作缓慢，导致电梯换速后超平层停车后自救运行。
日立电梯故障集合及原因分析
日立电梯故障集合及原因分析电梯资料：F-2000-2S45故障内容：电梯偷停，跳50继电器。
现场情况：1．检查电梯安全回路，正常。
2．检查电梯运行电梯平层时103F门区继电器出现震动，检查103F继电器震动时的线包电压DC26V，103F继电器吸合后线包电压DC110V。
3．检查103F继电器线包回路正常。
4．用万用表2KΩ档检查OPEN感应器,感应器进入和离开隔磁板动作正常，但以万用表2MΩ档检查时感应器进入隔磁板,在感应器断开状态下万用表测量为0.9MΩ。
检查感应器内部元件，压敏电阻出现漏电电阻，拆开压敏后感应恢复正常。
电梯恢复正常运行。
5．据站人员反映，感应曾由客户自行修理过。
原因分析：因客户自行修理感应器，但所用元件质量不良而引起电梯出现故障。
保养站应向客户提出自行修理电梯元件的危害性，并应及时制止。
电梯资料：YP-15-CO90故障内容：电梯快车向上运行到站时超平层，电梯快车向下运行时欠平层，（减速到91G死机）现场情况：检查电源电压，AVR电压正常。
检查整机绝缘正常。
检查控制柜及井道XL线路，极限开关确认正常。
检查感应器及双关线路确认正常。
检查控制屏各继电器及触点确认正常。
检查控制屏电子板SWG触发板不正常。
原因分析：由于SWG电子板元件老化至梯不正常。
电梯资料：VFHG-15-CO120故障内容：电梯由1F运行至5F时出现超平层约130MM，其余各层运行正常。
现场情况：1．检查轿顶FML及OZ感应器，正常。
2．检查并删除限速器旋转编码器测试，电梯故障未能排除。
3．EMPU板由深圳司人员更换新板测，电梯故障未能排除。
4．更换主机旋转编码器测试，电梯故障排除。
原因分析：因旋转编码器输出脉冲信号异常，而令电梯上行到5F时出现不平层。
旋转编码器输出脉冲信号异常，属产品制品不良。
电梯资料：VFMG-15-CO60故障内容：电梯在停电柜投入后不能复位。
现场情况：1．检查停电柜运行，停电柜可正常运行，但来电后不能复位。
日立YPVF电梯调试维修培训教材
电梯性能指标
A
载重量
电梯设计时所规定的轿厢内最大载荷。日立 YPVF电梯具有多种载重量可选，满足不同场景 需求。
C
停靠层站数
电梯所能停靠的楼层数。日立YPVF电梯可 根据建筑需求进行定制，满足多层建筑垂直 交通需求。
速度
电梯的额定速度是指电梯在额定载荷下， 轿厢在水平位置时的运行速度。日立YPVF 电梯采用高效电机和先进控制技术，实现 平稳快速运行。
根据实际平衡系数与理论值的 差异，调整对重或轿厢内的砝 码分布
舒适感调整技巧
调整电梯加速度、减速度 参数，使电梯启动和停止 更加平稳
调整轿厢内装饰和配重， 改善轿厢内的空气动力学 特性
优化电梯控制系统算法， 减少运行过程中的抖动和 震动
对电梯轨道进行定期润滑 和维护，减少运行噪音和 摩擦阻力
故障诊断与排除方法
04
03
调试前准备工作
调试现场安全要求
01
确保调试现场符合安全规范，如佩戴安全帽、穿工作服 等。
02
遵守现场安全标识和警示，禁止非专业人员进入危险区 域。
03
确保调试过程中使用的临时电源、照明等设施安全可靠 。
调试工具与仪器准备
准备必要的调试工具 和仪器，如万用表、 示波器、电梯调试专 用工具等。
网络通讯
支持多种通讯协议，实现与上位机或楼宇自 控系统的联网通讯。
节能环保技术应用
01
节能技术
采用先进的能量回馈技术、待机休 眠技术等，降低电梯能耗。
噪音控制
通过优化设计和采用低噪音部件， 降低电梯运行噪音。
03
02
环保材料
优先选用环保材料，减少对环境的 影响。
电磁兼容
符合电磁兼容性标准，减少电磁干 扰对周边设备的影响。
2024日立YPVF菜单模式及故障代码
日立YPVF菜单模式及故障代码目录•日立YPVF电梯简介•菜单模式详解•故障代码分类与识别•故障排除技巧与实例分析•售后服务支持体系介绍•菜单模式与故障代码关联解析CONTENTSCHAPTER01日立YPVF电梯简介采用先进的节能技术，降低能耗，提高运行效率。
高效节能配备多重安全保护装置，确保乘客安全。
安全可靠采用先进的控制系统和驱动技术，实现电梯平稳运行，提高乘坐舒适度。
平稳舒适支持远程监控和智能化管理，提高电梯维护效率。
智能化管理产品特点与优势应用领域及市场需求应用领域适用于住宅、酒店、写字楼等高层建筑。
市场需求随着城市化进程的加速和高层建筑的不断增多，对电梯的需求越来越大，要求也越来越高。
额定载重多种速度可选，满足不同楼层高度和运行效率要求。
额定速度控制方式驱动系统01020403采用高性能的驱动系统，确保电梯平稳运行，提高乘坐舒适度。
根据客户需求定制，满足不同场景需求。
采用先进的微机控制技术，实现电梯智能化管理。
技术参数与性能指标CHAPTER02菜单模式详解菜单模式概述01菜单模式是日立YPVF电梯控制系统的重要组成部分，用于对电梯进行各种设置和调整。
02通过菜单模式，可以访问电梯的各种功能选项，并进行相应的配置。
03菜单模式提供了直观、便捷的操作界面，方便用户快速找到所需的功能并进行设置。
功能选择与设置方法在菜单模式中，可以通过按键或触摸屏选择需要的功能选项。
用户可以根据实际需求，对每个功能选项进行详细的设置和调整。
对于每个功能选项，通常会有相应的设置参数或选项可供选择。
设置完成后，需要保存设置并退出菜单模式，以使设置生效。
菜单模式的操作界面通常包括显示屏和按键或触摸屏。
显示屏会显示当前所选的功能选项、设置参数以及相关信息。
按键或触摸屏用于选择功能选项、调整设置参数以及进行其他操作。
操作界面通常会提供图形化或文字化的提示信息，以帮助用户更好地理解和使用菜单模式。
请注意，以上内容仅为示例，实际日立YPVF电梯的菜单模式及功能可能有所不同。
日立YPVF故障详解
日立YPVF故障表详解：TCD14：正负变电源基电压出错主脑（01E6）旗标（03E0-4）副脑（516C）旗标（7180-4）此正/负电源（+/-15V）供进给运算放大器十分重要，则有出错，进入1C级故障三 TR2 ACR相 R 29 +15V （FC23） FF22220V S 30 38V HC3输 T 31 38V HC4 --15V （FC25） FF25入 32 HC5 GND （FF20） MPUA、依上图可知，知TR2正常，ACR不正常时，ACR故障。
B、也有HCT，RE的PN15故障可能并检查RE在调板之插头配线等。
TCD15：另一电脑故障a.主电脑故障有时副电脑显示TCD15反运转如此b.主电脑故障时，其再起动次数记录于66计数器，而副电脑的再次数计于5A计数器c.事业电脑故障时，再启动次数活动58计数器，而主电脑的再记录65计数器d.将电源切断后再接上，看WDT（主副电脑）有无熄灯，再关断及接通，看电脑之运动情况e.如无数显，须更换MPU板f.也可能是，再生回路的噪音g.再生晶体管动作或接线断，输入要改，为噪音TCD１６：主付电脑运行通讯出错a.检查显示之数据＄０３Ｅ９＄４７ＡＥ＄５Ａ１２b.在短路而言，主付电脑必须相同，更从主电脑电路＄４１１８至＄４１１Ｆ之数据，更副电脑＄Ｅ８８０１０至＄Ｅ８８０１Ｅc.在付电脑方面,＄５０１Ｃ的数据不断的加，而＄５０１Ｅ的数据则不断减少d.楼高测试时，EEPROM有数据输入，运行有登记数据存在，付电脑并行通讯IRQ（中断显示）不能执行，即显现此故障e.由计数器（见TCD15）确定主付电脑过往的状态，有无故障出现等等，更换MPU板TCD１７：SDA通讯不正常a.正常时＄023Ｂ数据为＄00，如不正常，则＄８０.＄８１间变化b.检查MPU板和SDC板的SYCD同步通讯LDE灯是否在不正常的熄灭c.检查SDC通讯线是否中断或接触不良（检查Y2-1～Y2-6等接点）F12 Ｙ2-1 FN1 RX11 FH4 Ｙ2-4 FH1 TX11RX12 FH5 Ｙ2-5 FH2 TX12TX11 FH2 Ｙ2-2 FH3 RX11GDC GD TX12 FH3 Ｙ2-3 FH4 RX12d.检查Ｙ１－１２，Ｙ１－１３是否接触不良e.更换SDC板或MPU板TCD２０：二重输入缓冲器故障如一讯号同时从两个对立输入缓冲器而进入主付电脑时，即为不正常，如愿0.2秒即出现故障此码a.检查FIO板MPU之连接插插入状态，是否断线、接触不良等b.更换FIO板c.FIO板更换后故障仍再出现，可能MPU板的PIA不良，换MPU板TCD２１：超额电流a.（HCTA）作探测，如电流过大即停止，而且不可能再启动b.检查各电路板之间连接线的情况ACR板——FB，FC，FA，与BDCC的连接MPU板——FFBDCC板——FA此外检查ACR板各项电压（正负15V，正5V）c.检查功率晶体管(以指针或数字万用表电阻挡)+ - 指针表数字表B C 14欧 39K欧C B 55欧无限大B E 55欧 100欧E B 30欧 100欧C E 10欧无限大E C 无限大 39K欧d.ACR板FE插第二卸封地间电压测试e.检查主摩打输入端感抗器各触点CU.V.W.X.Y.Z之情况f.检查BDCC板CH1-CHG间电压是否7 7.8VTCD２２：过高电压a.检查BDCC板上的MJ.MG.MF.MH.等MIC插(MH接往再生晶体管)b.检查ACR板上的FA.FC.MPU板上的FFc.以数字式万能表测试BDCC板上的CH1与CHG间电压.该电压预定值为DC7.7.8V,并可由微调电阻VR1加以调整及变化.如降低电压至DC6V左右,22故障即出现d.如一切正常,可将电梯作主机上升运行,并调整VR2使CH2与CHG间电压降低,即可听到微弱的戚戚声音,如此可确定再生电路有效e.再生晶体管测试,可参照下表+ - 指针表数字表B C 无限大 49.5K欧C B 14欧无限大B E 65欧 95欧E B 55欧 96欧C E 10欧无限大E C 无限大 48.8K欧f.原因不明的情况下,更换ACR板,BDCC板TCD２６：规格表出错a.副电脑THSUME(S5994),正常为S000,上述为表示RAM中规格表总和是否出错,如有故障26出现b.检查时,可从操作盘读取副电脑中VHSHM(5990)之数据,记录下来,关断电源后即接上,而VHSUM之数据应无变化,和先前一样,即表示RAM为正常c.如有任何不正常的情况出现须更换MPU板TCD２７：故障重复a.T59在10分钟时间内,如故障发生超过12次,T59即ON,此时须检查其成因b.T99E为实施安全运行次数记录,如记录次数为6次或更多,有必要进一步检查原因(是操作不良,接触不良,使用不良,控制不良等)TCD３１：#100R.ON故障a.在精密平层控制及门电路短路控制情况下,#100R主电脑在释放命令发出后0.3S,如仍不释放,故障码即出现b.检查#100R主电脑有无损坏c.检查FIO板FC.FH等插头情况d.检查#100R第一接点和FIO板FH/2的连接e.如FIO 板有问题,更换FIO板TCD３２：.抑制电路不正常a．副电脑Ｔ６０supT(s250A)正常显示Ｓ０００，为对硬件及软件的抑制电路进行监察之装置，如有不正常状态，持续０.２Ｓ后故障码３２即出现b．检查下列连接插：ＭＰＵ－ＦＦ，ＡＣＲ板－ＦＣ检查下列各点是否接通ＦＦ１１－ＦＣ１１ＦＦ１５－ＦＣ１５c．检查ＡＣＲ板内的５Ｖ电压接触器是否正常（ＩＣ３５ＨＤ７５４５２.第一卸与地间电压）d．原因不明的情况下，更换ＡＣＲ板和ＭＰＵ板TCD３３：ＡＣＲ电路电源异常a．Ｖ６０ＳＵＰＱ（Ｓ５８１６）已ＯＮ，如０.２Ｓ仍不解除，故障３Ｓ即出现b．检查下列连接插：ＭＰＵ板－ＦＦＡＣＲ板－ＦＣＭＣ检查下列各点是否接通：ＦＦ１１－ＦＣ１１ＦＦ１５－ＦＣ１５c．检查ＡＣＲ板正负１５Ｖ电压d．检查ＡＣＲ板ＭＣ插１－３电压：ＡＣ３８Ｖ，１－４电压：ＡＣ３８Ｖe．检查ＴＲ２变压器的输入是否三相ＡＣ２２０Ｖf．原因不明的情况下，更换ＡＣＲ板的ＭＰＵ板TCD３４：电压不足a．再生晶体管集极与对极间电压在规定值以下，如此时，＃１０Ｔ在ＯＦＦ状态持续２Ｓ，ＲＳＨ规格故障码３４即出现b．检查下列连接插：ＭＰＵ－ＦＦＡＣＲ板－ＦＡＦＣＢＤＣＣ板－ＦＡＭＨc．检查是否接通：再生晶体管集极至ＢＤＣＣ板的ＭＨ３，ＢＤＣＣ板的ＦＡ１５至ＡＣＲ板的ＦＡ１５，ＡＣＲ板的ＦＣ１７至ＭＰＵ板的ＦＦ１７d．三相交流变压器输出是否ＡＣ２２０Ｖ，整流后输出ＰＮ是否ＤＣ２６０Ｖe．再生晶体管的测试，参考ＴＣＤ２２f．大功率晶体管测试，参考ＴＣＤ２１TCD３５：＃４０Ｄ．４０Ｇ，ＯＮ故障a．如门开启，Ｚ１０２ＯＦＦ后，历时０.２Ｓ而＃４０Ｄ及４０Ｇ仍ＯＮ，即出现故障此码，如Ｓ０３Ｆ７数据为Ｓ０１，表示＃４０Ｇ不正常，数据为Ｓ０２，表示＃４０Ｄ不正常b．检查内门锁开关，ＯＬＳ制，各外门锁，＃４０Ｄ进电路的接点c．如所有正常的话，更换ＦＩＯ板TCD３６：运行指令输入缓冲ＯＮa．检查ＳＤＣ板ＦＫ．ＦＦ．ＦＪ等各连接插．ＣＢ（０３Ｆ６）正常００b．在ＯＮ，ＣＡＧＥ控制下，ＭＳＢ之上升，下降等控制按钮仍生效，则Ｓ０３Ｆ６数据显示为Ｓ０１c．在ＩＮ，ＣＡＧＥ控制下，机厢内按钮仍可记录，则＄０３Ｆ６数据显示为Ｓ０２d．如有此故障，而查不出原因，须更换ＳＤＣ板TCD３７：运行方向相反故障a．如运转与指令方向相反，且运转速度在８ＭＰＭ以上并持续１２０毫Ｓ，故障码３７即出现b．检查ＲＥ（旋转编码器）之＊Ａ，＊Ｂ输出（＊Ａ－１１Ｌ２２，＊Ｂ－１１Ｌ２０）c．如在测试时运转方向与指令相反，可将Ｕ，Ｗ两马达线互换d．如刚启动时相反，但电机按正确方向转动，则必须更换ＭＰＵ板e．试更换大功率晶体管，ＢＤＣＣ板，ＡＣＲ板主脑（０１９９）正常００副脑（ＴＶ４７ＴＣ１）（５２ＡＡ）正常０００TCD４０：旋转编码器故障主脑（０３ＦＥ）副脑（５２Ｃ２）（５２ＢＡ）a．此故障出现时，主要显示为欠相，如运行指令Ｚ１１或Ｚ１２，Ｖ１１或Ｖ１２ＯＮ后，１.５Ｓ，ＲＥ仍无跟踪检出或启动２Ｓ后，１５ＭＰＭ速度指令已ＯＦＦ，发现在０.１Ｓ时间内仍无跟踪出现b．检查项目：制板内１１Ｌ１７～１１Ｌ２２接线状态，ＭＰＵ板上连接器ＦＧ之情况c．电压检查＋－电压制板１１Ｌ１７１１Ｌ２１ＤＣ１５ＶＭＰＵ板ＦＦ／２３ＦＦ／２２ＤＣ１５ＶＭＰＵ板ＦＦ／２５ＦＦ／２２ＤＣ１５ＶＡＣＲ板ＦＣ／２３ＦＣ／２２ＤＣ１５ＶＡＣＲ板ＦＣ／２５ＦＣ／２２ＤＣ１５Ｖd．ＡＣＲ板测试点Ｐ１５与ＧＮＤ间电压，变压器ＴＲ２之输出电压，ＭＣ插的１.３.４间电压为ＡＣ３８Ｖ（参考ＴＣＤ１４）e．上述一切正常的话，更换ＲＥTCD４１：低速运行时的超速主脑（０２２８）副脑（５２９Ａ）a．低速运转时为１５ＭＰＭ，由于ＶＦ电梯以１５ＭＰＭ为一级，故速度变为３０ＭＰＭ或以上，且持续０.１２Ｓ即出现故障此码b．用速度表测试主机速度是否起点１５ＭＰＭc．读取副电脑ＶＸＳＰＥＤ（＄５７Ｃ０）之数据，是否＄０Ｅ（进行时）d．在主电脑ＩＳＰ３０（＄４１２Ｄ），可根据率引机型号及电梯额定速度检查数据是否正确型号45 60 90 105ＴＫＳ＄３Ｆ＄３Ｆ－－ＴＫＭ＄３Ｆ＄３Ｆ＄２５＄２５ＴＫＬ＄４０＄４０＄２４＄２４在副电脑ＨＳＬＯＶＳＰ（＄５ＣＢＣ）之数据应为＄１Ｅe．如b．c正常，则ＲＥ或ＭＰＵ有故障，如b．Ｃ不正常，亦用速度探测电路故障，表示ＲＥ或ＭＰＵ有毛病，如b．c都不正常，则ＡＣＲ板．ＢＤＣＣ板．ＭＰＵ板及大功率晶体管都有可能故障，须彻底检查TCD４２：＃５０Ｂ继电器ＯＦＦ故障副脑（５２ＣＡ）a．如＃５０Ｂ继电器应动作指令Ｚ５０ＢＫ已ＯＮ，而Ｘ５０Ｂ仍处于ＯＦＦ状态，且持续超过１.５Ｓ，故障此码即出现b．应检查５０Ｂ继电器之安装情况，接点等c．检查ＦＩＯ板上之ＦＨ／１３至＃５０Ｂ第三接点是否接通d．检查ＤＣ４８电压e．更换ＦＩＯ板（故障事例：ＭＰＵ板ＦＡ－ＦＩＯ板ＦＡ连接不良）TCD４３：ＳＰＤ速度检测电路故障a．如速度已达８ＭＰＭ，但跟踪方面仍在零速，且持续０.２Ｓ以上，此故障码出现b．检查ＲＥ引线及各连接点（１１Ｌ１７～１１Ｌ２２）c．检查１１Ｌ１７（＋）１１Ｌ２１（－），ＤＣ１５电压d．读取副电脑ＶＸＳＰＥＤ（＄５７Ｃ０）在低速运转之数据（＄０Ｅ）e．更换ＲＥ或ＭＰＵ板TCD４４：再生晶体管光耦合器故障副脑（５１Ａ０）a．如三分钟（亦有３０分钟）内无呼唤发生，基于主摩打电路仍有约３毫安（mＡ）电流，故大电容ＦＩＣＲ逐渐放电，再生晶体管两端电压Ｖce降低，此时ＴＲＳＣＨ－Ｐ有讯号对再生晶体管所用的光电耦合器进行检查，为时约４Ｓb．如上所述故障码出现，可检查下列插座：ＭＰＵ－ＦＦＡＶＲ－ＦＡ．ＦＣＢＤＣＣ－ＦＡ．ＦＨc．检查扁形电缆之连接情况ＭＰＵ－ＦＦ／１７ＡＣＲ－ＦＣ／１２ＦＡ／１５ＢＤＣＣ－ＦＡ／１５ＭＨ／１３（再生晶体管集电极）d．在三分钟（或３０）无呼唤状态下，处于高速进行控制，主电脑Ｎ４３ＬＦＡ（＄０１Ａ２）在＄ＦＦ情况下，可移到有谐振音波，以示波器检查下列电压：ＢＤＣＣ板：Ｒ２２Ｇ电阻，如电压为Ｌ，则ＢＤＣＣ板不正常ＡＣＲ板：集成电路Ｆ８（ＨＤ７５４５２）之第五极电压如为Ｌ，则ＡＣＲ板不正常ＭＰＵ板：４.７Ｋ欧电阻ＳＩＲ１第五仍属正常，一般进行Ｌ．Ｈ变化，则ＭＰＵ板不正常（Ｌ．Ｈ为运转电路中代表０.１状态时的电压标准）TCD４６：旋转编码器接错线a．当接触器＃１５ＢＯＮ后，如历时１５Ｓ速度仍在８ＭＰＭ以下，故障此码则出现，须注意在接错线情况下，ＲＥ的断续旋转情况必须制止，否则易损坏ＲＥ及回路b．将１１Ｌ２０及１１Ｌ２２两线互换，再以低速运行c．更换ＲＥTCD５１：高速运行时超速a．如因ＣＦＧ电路有毛病，使电梯速度达额定速度１２０％，而仍未足以触发限速器时，故障出现b．速度对应之数据表额定速度主电脑ＮＳＰＯＶ１副电脑ＨＧＯＶＳＰ,（＄４１２Ａ）（５ＢＢＡ）６０ＭＰＭ＄９７～９Ａ＄４８９０ＭＰＭ＄８２～８５＄６Ｃ１０５ＭＰＭ＄９７～９Ｂ＄７Ｅ１２０ＭＰM ＄９８＄９０１５０ＭＰＭ＄ＡＣ＄Ｂ４正常时,如用速度表测量速度应为,额定速度为-2ＭＰＭ,异常时,更换ＭＰＵ板c．更换ＲＥTCD５１：速度偏差异常a．进行中，电脑监视ＶＳＰＤＲＦ（＄５９３Ｃ．速度指令）及ＶＳＰＤＦＢ（＄５９４Ｃ．ＲＥ速度反锁量）之数据，如两者有异常差距，即可探测出．一般当电压超额定值（例如１５MPM）时，上述故障码即出现b．检查ＭＰＵ板上之ＣＦＧ电路所属Ｄ／Ａ是否有毛病c．如Ｄ／Ａ之输出为０，则电梯处于失控或随意运行状态d．检查ＨＣＴＵ及ＨＣＴＶ，确定正负１５Ｖ电压并无出错e．更换ＲＥ．ＨＣＴＵ．ＨＣＴＶ．ＭＰＵ等部件查出原因f．新加坡发现有部分电梯于高速运行时，可能因设计问题，而影响高速运作并出现故障码５１及６４，如遇此情况，请用ＭＯＤＥ－２读出全部故障记录，记录在故障记录表上，并登记ＭＰＵ板上之ＨＤ６８０００集成晓以大义的续号并交回工程部（29／12／88）TCD６０：楼层高度表和数出错a．电脑每隔４０毫秒即将ＥＥＰＲＯＭ及ＲＡＭ内的楼层高度表总和核算一次，如有不一致即出现此故障码b．ＴＰ９００Ｒ．１＝１即表示ＥＥＰＲＯＭ有毛病，须更换ＭＰＵ板或重作层高测量c．如ＥＥＰＲＯＭ不良，更换ＭＰＵ板，如资料读入不良：１．阶高测试手动有错，２．阶高测试时因电源问题使高楼层资料读入出问题．如ＲＡＭ不良：１．电路ＲＡＭ的质量有问题，２．噪音影响（楼高度表由地址＄80Ａ0开始，＄80Ａ4，＄80Ａ8.......资料的总和地址总和应相对应TCD６１：同步位置不正常（平常运行时）a．检查ＲＥ，缓冲输出之状况主电脑可查Ｎ19ＷＴ（＄０１７０－１），副电脑可查ＶＸＰＬＮ（＄57Ｅ6）b．检查故障监察器第５８及６５号计数器，确定副电脑在过去有无进行再启动等情况c．确定主机是否正常，滑行现象是否正常d．检查Ｃ－ＲＡＭ维持用电池，电压是否仍保持ＤＣ３.６Ｖ或以上TCD６３：ＳＤＳ．ＯＮ故障a．ＳＤＳ开关点是否未能分开以进行其控制b．ＴＸＳＤＳＲ（＄５Ａ１８）各位元之作用１５7 6 5 4 3 2 1 0０：ＳＤＳ１Ｄ．ＯＮ故障１：ＳＤＳ２Ｄ．ＯＮ故障２：ＳＤＳ３Ｄ．ＯＮ故障４：ＳＤＳ１Ｕ．ＯＮ故障５：ＳＤＳ２Ｕ．ＯＮ故障６：ＳＤＳ３Ｕ．ＯＮ故障１５：故障确定c．检查有关线路及各接点情况，ＭＩＣ插等d．检查二重输入缓冲器情况，参考ＴＣＤ２０e．检查触发此开关之压杆及压杆与各开关相对位置是否符合标准等TCD６４：减速下速度不正常a．ＳＤＳ动作后，监视系统如发现减速不正常，电梯可能打上或下b．ＮＳＤＶＦ１（＄03Ｆ0）各位元动作如下：7 6 5 4 3 2 1 0７.故障确定２.ＤＳＤ１动作后减速不正常１.ＤＳＤ2动作后减速不正常0.ＤＳＤ１动作后减速不正常c．检查井道内各ＳＤＳ之固定情况．位置及接线等d．同ＴＣＤ５１：fTCD7０：ＲＯＭ总和出错主电脑（03ＦＢ）副电脑（4Ａ72）a．检查主电脑的＄208－＄4014，＄209－＄4015 ＄4004－＄4005 ＄4014－＄4015 ＃20Ａ－＄4004 ＄20Ｂ－＄4005 数值是否对称，否则更改，使之对应b．更换ＭＰＵ板TCD７２：电脑内重试发生次数过多主脑（0204）副脑（4460）大于等于６a．检查主电脑Ｍ．ＷＤＴ和副电脑Ｓ．ＷＤＴ灯是否同时明亮b．主电脑有故障，由副电脑显示７２故障码，反过来一样c．检查＄4406及计数器＄５Ａ所示数据d．检查＄0204及计数器＄65所示数据e．如主副电脑之ＷＤＴ灯不亮，可将电源总开关关断再接上，如仍不亮，须更换ＭＰＵ板TCD７３：位置探测器ＯＦＦ之故障a．检查ＦＭＬ动作是否正常（磁黄管动作）b．检查ＲＭ接线，ＭＩＣ插座等c．检查ＸＦＭＬ动作变化是否正常主电脑＄01Ｅ５副电脑（５２８Ａ）d．检查通讯号的ＸＦＭＬ输入缓冲器（参考ＴＣＤ２０）e．检查ＦＩＯ板上电源（ＤＣ２２Ｖ）TCD７４：安全运行次数过多a．由错误表检查出故障原因b．检查故障计数器＄33之安全运行次数记录数据c．检查安全装置之动作是否正常TCD７５：大功率晶体管散热片过热a．检查晶体管上方冷却风扇动作是否正常b．检查ＸＦＴＨ之动作是否不能ＯＮ（＄0113）TCD７６：爬行时间出错a．电梯将停止前，有一段短时间速度指令保持在２ＭＰＭ之数值，如电脑测出此段时间达５S以上仍不能停止，７６故障出现b．检查ＯＶＴ（4）（＄530Ｅ）之数据是否＄007Ｄc．从显示盘检查ＭＯＤＥ－５３和ＭＯＤＥ－５４是否＄7Ｄd．检查电器的动作是否正常e．检查主机运行情况及电压TCD８０：群组（群控）ＳＤＡ通讯出错a．检查ＳＹＣＤ２灯是否明亮b．检查群组群盘的通讯用线电接点TCD８３：起动补偿不正常a．如装于轿底的差动变压器接线松脱或断线可引致８３出现b．机身空载时Ｖ６５ＲＧ（＄5018）之数据应在＄0～＄2之间，但如有不正常，此数据会急剧变化c．当机身空载时，检查差动变压器的输入输出电压接点1 2 Ｙ３－６７ＡＣ26Ｖ接点３４Ｙ３－8 9 ＡＣ4Ｖ接点５６Ｙ３－10 11 ＡＣ6Ｖd．检查制板ＨＡＤＳ板TCD８５：起动次数过多a．可以从故障计数器＄５２查出过多起动次数（如未超过预定值，此计数器（＄７ＢＥＡ）之数据为＄0000）b．检查预定值＄５ＣＥ４－＄００７８（１２０次）＄５ＣＥ６－＄０００４（４次）＄５ＣＥ８－＄０００Ｆ（１５次）c．检查Ｃ－ＲＡＭ电池是否保持ＤＣ３.６Ｖ或以上TCD８６：门不能关a．在高速运转情况下，开门指令于门开好后应消失，如门有障碍物未能消除，经８Ｓ时间仍然如此，即出现此故障，此故障出现的次数存于计数器＄0Ｆ（＄７Ｄ９４）中b ．检查ＺＸＯＬＳ（＄０１Ｆ１）数据之变化，开始是＄００，但当门开完，ＯＬＳ动作时，数据转为＄ＦＦ，如发现数据无此正常变化，可检查ＳＤＣ板上之ＦＴ／５或ＯＬＳ之接线c．检查ＺＡ２ＬＴ（＄０３０２）数据平常为＄００，但当门开完，即转为＄４０，同时很快作＄４１，＄４２，＄４３.......＄４Ａ，＄４Ｂ......等跳升TCD８７：门关不能开a．在高速运转情况下，关门指令使门关闭，如因故障使关门指示不能及时消除，经８Ｓ后此故障出现b．检查轿厢门及门摩打箱内ＣＬＳ内动作情况c．地坎内有无障碍物d．检查ＺＸＣＬＳ（＄０２９４），Ｘ４０Ｇ（＄０１ＥＥ）确定其数据是否关门之关闭而作＄００－＄ＦＦ之变化e．必要时可同时检查Ｘ４０Ｄ（＄０１Ｅ４）如上手续f．检查ＳＤＣ板上之ＦＪ／１８ＣＸＣＬＳ，ＦＩＯ板上之ＦＧ／１４（Ｘ４０Ｇ）ＦＨ／１６（Ｘ４０Ｄ）。
【日立】日立电梯YPVF调试常见故障及排除方法
日立电梯YPVF调试常见故障及排除方法日立电梯调试过程中常见的故障及排除方法注意事项当需要更换电子板来判断电子板是否损坏时，应将要判断的电子板换至正常运行的电梯上进行试验，而不能将好的电子板换至故障电梯进行试验。
当条件所限无正常运行的电梯时，应确实查清故障原因，确认不是因外围线路造成电子板损坏后，才能将好的电子板换至故障电梯上进行试验，以防止好的电子板被损坏。
1 10#故障（50B 0N故障）[对策]①确认绝缘测试时强制吸合的50B继电器已释放。
②确认MPU板至FIO板的FA、FB插头已插好。
③确认FIO板FJ插插头已插好。
④确认各急停开关接触良好（各开关接通时的阻值应＜10Ω）。
⑤确认50B继电器触点良好。
⑥确认50B继电器内部接线正确。
⑦更换FIO板，确认其是否损坏。
2 14#故障（双重基准电压异常）[对策]①确认MPU板FF插已插好。
②确认ACR板各插头已插好。
③拔出MPU板的FF插头（ACR板的FC插头插好），通电后对FF20～FF23、FF20～FF25的电压进行检查，用万用表测量确认FF20（负表笔）～FF23（正表笔）之间的电压值为+15V，FF20（负表笔）～FF25（正表笔）之间的电压值为-15V。
④更换ACR板，检查电子板是否损坏。
⑤更换MPU板，检查电子板是否损坏。
3 17#故障（轿厢SDA通讯异常）[对策]①确认SOC板、MPU板的SYCD1灯亮灯。
②确认主CONTROL-1电源电压为DC12V。
③确认主轿顶电气箱和机房控制屏的Y2插头已插好，插头、插座的接触子接触良好。
④确认Y2-1～Y2-5无断线。
⑤更换SDC板，检查电子板是否损坏。
⑥更换MPU板，检查电子板是否损坏。
4 21#故障（过电流检出故障）[对策]①确认以下电子板的插头已插好。
ACR板：FA、FB、FC插BDU板：FA插MPU板：FF插②按 2 中③的方法，检查DC±15V电源电压值正常。
③检查HCTA接线及插接头状态。
电梯故障维修实例--(之三 日立YPVF)
电梯故障维修实例--（之三日立YPVF）电梯空载下行时一切正常，上行启动约半米即停梯，50B 断开后自动复位。
处理过程：检查上行强迫减速开关、限位开关均正常。
考虑电梯下行时一切正常，电梯急停回路及门系统应工作正常。
后分析电梯空载上行时电动机处于发电状态，是否与再生能量消耗系统有关。
经查掌握柜顶部制动电阻烧断，再生晶体管也烧毁，更换后正常。
故障缘由：本故障由于电网电压不稳定所致。
其次例：故障现象：轿内没有楼层显示，电梯不能开关门，50B 继电器不吸合。
微机无故障记录。
处理过程：检查井道与轿厢急停回路均正常，后分析可能是天气潮湿导致板件接触不良或有稍微短路，对MPU 板、FIO 板各接插件清理后，电梯恢复正常。
第三例：故障现象：电梯运行中突然停梯，后自动复位平层，微机故障代码为12 ，手动清除微机累积故障记录后，电梯运行数小时后故障又再消失，故障代码仍为12 。
处理过程：故障代码为12 为15B 接触器故障，检查调整15B 各触点，检查接触器线圈回路都未发觉特别。
检查15B 外部接线回路也一切正常。
电梯运行时15B 线圈电压也正常。
由于15B 线圈回路一端接至FIO 板，查相关软元件回路，怀疑与10T 帮助触点有关，对10T 帮助触点处理后，故障消退。
第四例：故障现象：运行中电梯突然停机，有时可自动平层后恢复正常，故障代码显示17 。
处理过程：故障代码17 表示通信不正常。
检查MPU 板上的SYCD1 正常，初步推断MPU 板正常；检查Y2-1 至Y2-5 轿底至中途接线箱线路，未发断线。
考虑故障发生在电梯运行时，推断可能还是随行电缆内部电线似断非断，故予以更换，更换后电梯恢复正常。
日立YPVF电梯故障码
TCD60 楼层高度表总和出错
TCD61 同步位置不正常(停电后再恢复供电时出现)
TCD62 同步位置不正常(平常运行时)
TCD63 SDSON之故障
TCD64 减速下速度不正常
TCD70 ROM总和出错
TCD72 Retry发生次数过多
TCD73 位置探测器OFF之故障
TCD74 安全运行次数过多
TCD75 大功率晶体管散热片过热
TCD76 延迟时间出错
TCD80 群控SDA通讯出错
TCD83 起动补偿不正常
TCD85 起动次数过多Overduty
TCD86 门开受阻OPENLOCK
TCD87 门闭受阻CLOSELOCK
TCD17 SDA通讯不正常
TCD20 二重输入缓冲器故障
TCD21 Leabharlann 额电流 TCD22 过高电压
TCD26 规格表出错
TCD27 故障重复
TCD31 100RON故障
TCD32 抑制电路SuppressCircuit不正常
TCD33 抑制电路不正常
TCD34 电压不足
TCD35 40D.40GON故障
TCD36 运行指令输入缓冲器故障
TCD37 运转方向相反故障
TCD40 旋转编码器故障
TCD41 低速运转时超速
TCD42 50B继电器OFF之故障
TCD43 SPD电路故障(速度探测电路)
TCD44 再生晶体管用光电偶合器故障
TCD46 旋转编码器接触线
TCD50 高速运行时超速
日立YPVF电梯故障码
[设置提醒]
日立电梯YPVF调试资料
门系统调整
调整门机、门扇位置，使门扇与 门框间隙均匀，确保电梯开关门 正常。同时，对门机进行速度、 力矩等参数的调整，以满足电梯
使用要求。
05
CATALOGUE
控制系统软件配置及操作指南
软件安装步骤说明
获取安装程序
从官方网站或指定渠道下载日立电梯YPVF 控制系统的软件安装程序。
运行安装程序
双击下载的安装程序，按照提示逐步完成软 件的安装。
日立电梯YPVF调试资料
CATALOGUE
目 录
• 电梯概述与YPVF系统特点 • 调试前准备工作 • 电气部分调试流程 • 机械部分调试方法 • 控制系统软件配置及操作指南 • 调试过程中常见问题及解决方案
01
CATALOGUE
电梯概述与YPVF系统特点
电梯基本原理及构造
01
02
03
电梯运行原理
操作演示
通过实例演示软件的常用操作，如启动电梯、设 置运行参数、查看故障记录等。
故障诊断与处理技巧分享
常见故障类型
01
列举日立电梯YPVF常见的故障类型，如门系统故障、控制系统
故障等。
故障诊断方法
02
介绍针对不同类型的故障，如何进行快速准确的诊断，包括使
用软件自带的故障诊断工具和现场排查技巧。
故障处理建议
03
提供针对各类故障的处理建议，包括应急处理措施和根本解决
方案，帮助用户及时恢复电梯正常运行。
06
CATALOGUE
调试过程中常见问题及解决方案
电气故障排查与处理方法
电源故障 检查电源线路、开关及保险丝是否正 常，确保电源供应稳定。
控制器故障
检查控制器各板卡、接口及连接线是 否松动或损坏，如有需要请及时更换。
日立YPVF菜单模式及故障代码
日立YPVF菜单模式及故障代码一、YPVF操作模式MODE-0-SET功能：回复正常的显示用法：不论曾经MODE入任何的模数,都会自动重置，回复楼层显示状态重置：自动RESETMODE-1-SET功能：电梯运行时间显示用法：以十进制显示电梯运行的时间。
如显示000123，即共运行了123小时此模式纯粹观察用，如要更改则参考MODE-24-SET重置：MODE-1-RESETMODE-2-SET功能：监视器故障资料读取及全部清除用法：1．按INC钮使故障资料由01读取直到74後，按下RESET钮直至正常显示才放手，故障记录清除2．可先按MODE-10-SET后才再按MODE-2-SET，故障资料会自动由01显示至74,但显示的时间颇长。
（每个数相间约3秒）3．清除故障记录之前，先记下由01到74的数据作为参考。
有些故障记录是不能直接清除，（处理了故障成因后），可开关电源开关一次，再MODE-2-SET清除即可重置：RESETMODE-3-SET功能：机房控制电梯低速运行用法：1.机厢必须是正常快速状态，并且已关了内外门2.按7字钮为控制电梯慢速上升，按4字钮为控制电梯慢速下降重置：MODE-3-RESETMODE-4-SET功能：最低层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最低层2．如维修状态时，电梯自动慢速落运行（参考MODE-21-SET）重置：自动RESETMODE-5-SET功能：中间层机厢按钮记录用法：如正常快速状态时，使电梯快速到中间楼层重置：自动RESETMODE-7-SET功能：最高层机厢按钮记录用法：1．如正常快速状态时，使电梯快速到最高层2．如维修状态时，电梯自动慢速上升运行（参考MODE-21-SET）重置：自动RESETMODE-10-SET功能：监视器故障资料自动读取用法：先按MODE-10-SET后才再按MODE-2-SET，此时故障资料会自动由01显示至74,但显示的时间颇长。
日立电梯故障维修示例
日立电梯故障维修示例以下内容由网友：小牛友情提供。
如有转载，请注明作者及出处电梯资料：F-3000-2S45故障内容：电梯B门不能开现场情况：1．检查选层器OPEN触头正常。
2．检查101、102开关门继电器正常。
3．检查门终端开关正常。
4．检查B门线路，开门终端线路在随行电缆内断线。
以备用线更换后，电梯B门可以在轻推下开门。
检查门机控制板，因板上5号线甩焊而令门不能开。
经重新焊接后，电梯恢复正常运行。
原因分析：因元件老化，而令电梯出现故障。
电梯资料：YP-15-CO90故障内容：电梯有时平层不运行，门不能关，只能单层运行。
现场情况：1．检查92U；92D；92继电器正常。
2．检查选层器各触头正常。
3．检查电梯内外召唤，8F上方向召唤异常（电梯在任何层楼，8F上方向召唤按下后，718；92U继电器同时吸合）。
4．检查718；92U继电器线路正常。
5．检查718；92U继电器，718继电器1、2脚常开触点短路。
原因分析：因718继电器1、2脚常开触点的绝缘座内部短路，当718继电器吸合后92U同时吸合，令电梯不能自动关门，只能作每层停运行。
电梯资料：YP-15- CO90故障内容：经常向下运行至1FL，在减速过程出现偷停现场情况：该单位这台YP电梯，经常向下运行至1FL，在减速过程出现偷停。
在现场观察，该梯存在：向上运行均欠平层40mm，向下运行至1FL，当电梯减速切换到91J继电器时，91J、91K和91L继电器同时断开等问题。
据分公司人员反映，发生偷停时，92L继电器亦会断开。
检查91J、91K、91L、92L等继电器及相关的控制线路，都未见有异常。
从图纸分析，当隔磁板插入，RS11断开，经11X2常闭触头、91N2、91J1触头后使91J断开，若这时91J断开时间与91K、91L继电器配合不上，就会引起92L断开，造成偷停，再综合电梯上行出现欠平层的现象，初步可以确定是感应器回路故障，因为在电梯上行时，减速至91B继电器时，亦是由RS11来切换，若切换时间出现问题也会造成平层不准确或偷停。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
障代码)，从而可以确认故障。
除了对故障(参照 TCD 一览表)进行记忆外，一旦故障状态排除之后的话，电梯就可以
重新开始正常运行。这时指示器的故障灯继续亮灯以表示有故障记录。
8-2 故障代码
表 8-1 故障代码一览表
级别 故障代码
意
义
级别 故障代码
意
义
10 #50B ON 故障
44 再生晶体管用光电耦合器故障
YPVF 型 电 梯 调 试 手 册
故障分析 共 140 页 第133页
8.故障分析
8-1 合理性检查 ···························134 8-2 故障代码 ····························134 8-3 读取故障记录 ··························135 8-4 调试过程中常见的故障及排除方法 ·················138
83 负荷补偿故障
41 低速运行时超速
E1 85 起动次数过多
42 #50B OFF 故障
86 开门锁死
43 速度检测回路故障
87 关门锁死
YPVF 型 电 梯 调 试 手 册
故障分析 共 140 页 第135页
级别 A
B
C D E
表 8-2 故障级别
功能 禁止运行(紧急停止)，停止后 不能再起动 禁止运行(紧急停止) 可以再起动 在服务最近层停止后 不能再起动 切断群管理，与群控系统分离 无运行限制
计
36 电梯速度（VXSPED）
数
37 LPMTB（0） 38 LPMTB（1）
器 最 初
39 LPHRB（1）
故
障 电 3A VSTATH(15-8)
梯 3B VSTATH(7-0) 故 障 3C XRACR(8-1)
时 3D 轿厢位置(P900) 的 状 3E 电梯速度(VXSPED)
YPVF 型 电 梯 调 试 手 册
故障分析 共 140 页 第136页
计数器
意义
计数器
意义
2C 主、副微机电梯机种代码不一致次数 故
障 31 B2 级以上故障发生次数
频 32 C2 级以上故障发生次数 率
副 微
33 #99E 运行次数
机
34 #50B off 故障次数
故
障
35 轿厢位置（P900）
YPVF 型 电 梯 调 试 手 册
故障分析 共 140 页 第134页
8-1 合理性检查
所谓合理性检查是指这样一种援助功能∶当电梯的运行或继电器、连接器（插头、线
耳、闭端端子）有异常时，通过微机(主、副)检测出异常状态，并根据故障等级来限制电
梯的运行，确保安全性能。
在将异常状态的发生原因存储到监控器的同时，在 MPU 板的读写器上，显示出 TCD(故
61 同步位置异常(停电复原时)
20 双重信号输入缓冲器故障
B2 62 同步位置异常(平常时)
21 过电流
63 SDS 的 ON 故障
22 过电压
Hale Waihona Puke 64 端站减速异常26 规格表异常
C1 70 ROM 和数出错
27 重复故障
72 微机锁死发生次数过多
31 #100R ON 故障
73 位置检测器 OFF(关闭)故障
机 — — — — 53 — 51 50 故 — — — 64 63 62 612 60 障 77 76 — 74 73 72 — 70
24 87 86 85 — 83 — 81 80
11 倒数第 14 次故障 故 计数器
意义
12 倒数第 15 次故障 障 26 规格表和数误差次数
13 倒数第 16 次故障 频 27 ACR 电路电源异常次数 14 倒数第 17 次故障 率 2B 主副微机通讯核对数据误差次数
计数器 b7 b6 b5 b4 b3 b2 b1 b0 二进制 15 17 16 15 14 13 12 11 10
16
17
18
主 副
19
微 1A
机 1B 故 障 1C
记 1D
录 1E
1F
20
21
22
23
27 26 — — — 22 21 20 37 36 35 34 33 32 31 — 副 — 46 — 44 43 42 41 40 微
8-3 读取故障记录 通过 MPU 板的操作键盘键入 MODE-2-SET，MPU 便进入故障监视器状态，按压 IMC/DEC
按键可读取以下内容：① 电梯以往发生的故障记录； ② 故障发生的次数； ③ 起始故障及最终的故障的电梯状态。
表 8-3 故障监视器记录表
计数器
1
2
3
4
5
6
7
8
故9
障 记
A
录B
C
D
E
F
10
意义 最终故障 最初故障 故障次数 倒数第 1 次故障 倒数第 2 次故障 倒数第 3 次故障 倒数第 4 次故障 倒数第 5 次故障 倒数第 6 次故障 倒数第 7 次故障 倒数第 8 次故障 倒数第 9 次故障 倒数第 10 次故障 倒数第 11 次故障 倒数第 12 次故障 倒数第 13 次故障
32 抑制电路异常 33 ACR 回路电源异常
74 安全驱动频繁 C2
75 晶体管热继电器动作
34 电压不足
76 爬行时间异常
35 40G、40D ON 故障
77 SM-SA 门机热动作
A2 36 运行指令输入缓冲器接通故障 D1 80 群控 SDA 通信异常
37 逆向运行
81 同步层站信号误差
40 旋转编码器故障
11 #10T ON·OFF 故障
A2 45 电机空转故障
12 #15B ON·OFF 故障
46 旋转编码器逆配线
13 运行方式输入信号异常
50 高速运行时超速
14 双重基准电压异常
B1 51 速度偏差异常
15 对方微机故障
53 ALP 异常
A1 16 并列通信异常
60 层楼高度和数误差
17 轿厢 SDA 通讯异常
机 — — — — 53 — 51 50 故 — — — 64 63 62 61 60 障
77 76 — 74 73 72 — 70
87 86 85 — 83 — 81 80
17 16 15 14 13 12 11 10
27 26 — — — 22 21 20 37 36 35 34 33 32 31 — 主 — 46 — 44 43 42 41 40 微
级别 A1 A2 B1 B2 C1 C2 D1 E1
处理内容 停止运行(切断 50B 与切断 10T) 仅禁止再起动(切断 10T)但可关门 仅仅可以安全运行(电梯停止 3 秒后投入 50B) 可低速运行(包括端层修正) 停止运行(切断 50B) 仅禁止再起动(切断 10T) 单独，援助运行 仅在故障记录中储存
