8如何摇测电缆绝缘电阻

8如何摇测电缆绝缘电阻

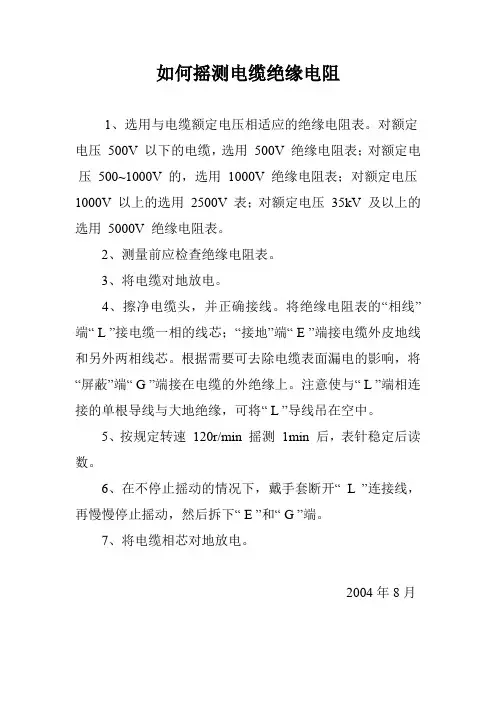

如何摇测电缆绝缘电阻
1、选用与电缆额定电压相适应的绝缘电阻表。

对额定电压500V 以下的电缆,选用500V 绝缘电阻表;对额定电压500~1000V 的,选用1000V 绝缘电阻表;对额定电压1000V 以上的选用2500V 表;对额定电压35kV 及以上的选用5000V 绝缘电阻表。

2、测量前应检查绝缘电阻表。

3、将电缆对地放电。

4、擦净电缆头,并正确接线。

将绝缘电阻表的“相线”端“ L ”接电缆一相的线芯;“接地”端“ E ”端接电缆外皮地线和另外两相线芯。

根据需要可去除电缆表面漏电的影响,将“屏蔽”端“ G ”端接在电缆的外绝缘上。

注意使与“ L ”端相连接的单根导线与大地绝缘,可将“ L ”导线吊在空中。

5、按规定转速120r/min 摇测1min 后,表针稳定后读数。

6、在不停止摇动的情况下,戴手套断开“ L ”连接线,再慢慢停止摇动,然后拆下“ E ”和“ G ”端。

7、将电缆相芯对地放电。

2004年8月。

电缆芯线绝缘电阻的测试

电缆芯线绝缘电阻的测试

电缆芯线绝缘电阻的测试步骤:1、MQ表开短路实验,判断仪器是否正常。

2、线间绝缘电阻的测试:A:找到将要测试的一对芯线,用剥线钳在进端去掉芯线绝缘层4-6CM,并使该对芯线在对端严格开路。

B:将去掉绝缘层的芯线的导线接在兆欧表的“L”和“E”两个端子上。

C:将兆欧表水平的放稳,左手大拇指与其他四指分开,分别按住兆欧表的两边,但要注意手掌不能遮住兆欧表的电阻读数指针。

D:右手摇动兆欧表的发电机摇把,先慢后快,至120转/分钟时,均匀停下来,这是在兆欧表上指针所指的度数即为芯线间的绝缘电阻,单位是“兆欧”。

其示意图如下:3、电缆芯线对地绝缘电阻的测试:首先测被测线对A线的对地绝缘电阻LAE。

A:将A线接在兆欧表的L端子上,用一根引线将兆欧表的E端子与电缆屏蔽层相连(因为在实际工程中屏蔽层一般是要求接地的,所以接屏蔽层实际是接大地)。

B:重复上面的C-D步,即可测的A线对地绝缘电阻LAE=?C:测被测线对A线的对地绝缘电阻LBE,参照以上的方法进行即可。

接线示意图如下:4保护环的使用:兆欧表的L端子下面还有一个保护环端子,他是、用来测较大绝缘电阻时消除漏电电流的影响,从而达到减少测量误差的目的。

保护环的连线方法:用一根引线(两边必须用裸露的导线),一端接保护环端子,另一端紧紧的缠绕在被测线对的绝缘层上。

这样,从绝缘层流过的漏电电流就通过保护环直接达到发电机的负极,从而消除了影响。

实验注意事项:1、若测量电信通信时,测量前应将线路两端及中间的霹雷器去掉,以免击穿避雷器,影响测试。

2、不能带电测试,如果被测线路上带有电源,应该先排除,否则将造成危害。

3、测电缆芯线绝缘电阻时,必须先摇转几分钟,待表针稳定以后再读数。

测试完毕应该对被测线对进行放电处理。

4、兆欧表测量结果为线路全长的绝缘电阻,将测量结果乘以线路的长度公里数后,才是每公里的绝缘电阻值。

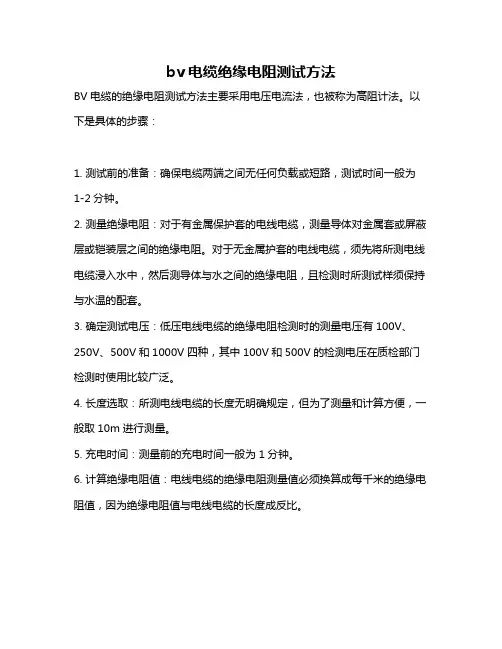

bv电缆绝缘电阻测试方法

bv电缆绝缘电阻测试方法

bv电缆绝缘电阻测试方法
BV电缆的绝缘电阻测试方法主要采用电压电流法,也被称为高阻计法。

以下是具体的步骤:
1. 测试前的准备:确保电缆两端之间无任何负载或短路,测试时间一般为1-2分钟。

2. 测量绝缘电阻:对于有金属保护套的电线电缆,测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻。

对于无金属护套的电线电缆,须先将所测电线电缆浸入水中,然后测导体与水之间的绝缘电阻,且检测时所测试样须保持与水温的配套。

3. 确定测试电压:低压电线电缆的绝缘电阻检测时的测量电压有100V、250V、500V和1000V四种,其中100V和500V的检测电压在质检部门检测时使用比较广泛。

4. 长度选取:所测电线电缆的长度无明确规定,但为了测量和计算方便,一般取10m进行测量。

5. 充电时间:测量前的充电时间一般为1分钟。

6. 计算绝缘电阻值:电线电缆的绝缘电阻测量值必须换算成每千米的绝缘电阻值,因为绝缘电阻值与电线电缆的长度成反比。

注意,在进行绝缘电阻测试时,要保证安全,避免因操作不当导致设备损坏或人员伤亡。

电缆绝缘电阻测试方法(一)

电缆绝缘电阻测试方法(一)

电缆绝缘电阻测试方法(一)电缆绝缘电阻测试方法1. 测试背景电缆绝缘电阻测试是电气工程中的一项重要测试。

它可以将电缆的绝缘性能评估出来,检查电缆是否存在漏电现象,保证电气设备和电缆本身的安全运行。

2. 测试仪器进行电缆绝缘电阻测试需要使用绝缘电阻测试仪。

常见的绝缘电阻测试仪有MEGGER品牌的MFT系列、FLUKE品牌的1587/1577两用万用表等。

3. 测试步骤1.断开电缆两端的电源连接,并确认电缆没有外来电源。

2.将测试仪的测试线连接到被测试电缆的两端。

3.设置测试仪的测试参数。

常见的测试参数有测试电压和测试时间。

根据被测试电缆的种类和规格设置相应的测试参数。

4.启动测试仪开始测试,等待测试结果。

5.对测试结果进行分析和判断。

若测试结果符合标准要求,则电缆绝缘性能良好;反之则需要进行维修或更换。

4. 注意事项1.进行测试前,需要确认测试仪器的工作状态正常,测试线接触良好。

2.测试仪器的测试参数需要根据被测试电缆的种类和规格进行调整和设置。

3.在测试过程中,要避免使用过高的测试电压,以免对电缆产生损伤。

4.测试完成后,要及时归档测试结果,并及时处理异常情况。

以上是电缆绝缘电阻测试方法的相关内容,希望能对电气工程从业者有所帮助。

5. 常见问题1.什么情况下需要进行电缆绝缘电阻测试?答:在新安装电力设备、线路和电缆,以及设备长时间未使用或维修后,需要进行电缆绝缘电阻测试。

2.测量结果受哪些因素的影响?答:测量结果受电缆长度、温度、湿度、外界干扰等因素的影响。

3.测量结果单位是什么?答:测量结果一般以欧姆(Ω)为单位。

6. 总结电缆绝缘电阻测试是电气工程中必不可少的一项测试项目,关乎电力设备和电缆本身的安全运行。

在测试前需要确保测试仪器和测试线的工作状态正常,测试过程中需要遵循正确的测试流程和注意事项。

同时应注意测量结果的单位以及受哪些因素的影响。

测试结果若不符合标准要求,则需进行维修或更换电缆。

电缆绝缘电阻的测量方法

电缆绝缘电阻的测量方法

电缆绝缘电阻的测量方法电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力,是一个重要的电气特性参数。

正确的测量电缆绝缘电阻可以评估电缆的绝缘状态,以确保电气设备的安全运行。

下面将介绍几种常用的电缆绝缘电阻测量方法。

1.直流电桥法直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论,通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。

具体步骤如下:-首先将电桥一侧电极连接到电缆的一端,另一侧电极连接到地线。

-施加一定电压,例如100V,到电缆上。

-调节电阻箱中的电阻,直到电桥平衡。

-读取电桥平衡时的电阻值,即为电缆的绝缘电阻。

2.交流电桥法交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。

相比于直流电桥法,交流电桥法可以减小直流电压对电缆绝缘材料的影响,提高测量结果的准确性。

具体步骤如下:-将电桥一侧电极连接到电缆的一端,另一侧电极连接到地线。

-利用交流电桥平衡方法,测量电桥平衡时的电流和电压值。

-根据电流和电压的比例关系,计算得到电缆的绝缘电阻。

交流电桥法通常使用高频交流电源,以减小电容效应对测量结果的影响。

3.绝缘电阻测试仪法绝缘电阻测试仪是一种专用仪器,用来测量电缆及其他电气设备的绝缘电阻。

绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上,测量电流的大小,然后计算出电缆的绝缘电阻。

具体步骤如下:-将测试仪的测试电极连接到电缆的两端。

-设置测试仪的测试参数,例如施加的电压和测试时间等。

-开始测试,测试仪会自动施加电压到电缆上,并记录电流的大小。

-测量结束后,测试仪会自动计算出电缆的绝缘电阻值。

需要注意的是,在进行电缆绝缘电阻测量时,应确保电缆处于干燥的环境中,以避免湿度对绝缘电阻的影响。

此外,在进行交流电桥法和绝缘电阻测试仪法测量时,应选择合适的测量范围和电压,以确保测量结果的准确性。

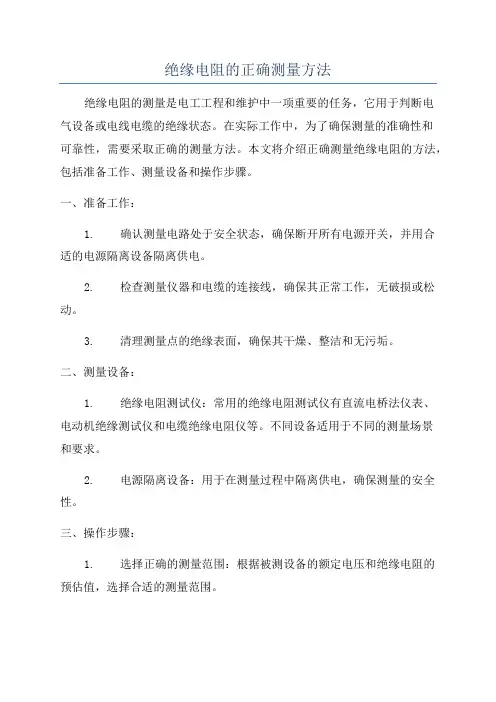

绝缘电阻的正确测量方法

绝缘电阻的正确测量方法

绝缘电阻的正确测量方法绝缘电阻的测量是电工工程和维护中一项重要的任务,它用于判断电气设备或电线电缆的绝缘状态。

在实际工作中,为了确保测量的准确性和可靠性,需要采取正确的测量方法。

本文将介绍正确测量绝缘电阻的方法,包括准备工作、测量设备和操作步骤。

一、准备工作:1. 确认测量电路处于安全状态,确保断开所有电源开关,并用合适的电源隔离设备隔离供电。

2. 检查测量仪器和电缆的连接线,确保其正常工作,无破损或松动。

3. 清理测量点的绝缘表面,确保其干燥、整洁和无污垢。

二、测量设备:1. 绝缘电阻测试仪:常用的绝缘电阻测试仪有直流电桥法仪表、电动机绝缘测试仪和电缆绝缘电阻仪等。

不同设备适用于不同的测量场景和要求。

2. 电源隔离设备:用于在测量过程中隔离供电,确保测量的安全性。

三、操作步骤:1. 选择正确的测量范围:根据被测设备的额定电压和绝缘电阻的预估值,选择合适的测量范围。

2. 连接测量仪器:将测量仪器的电源线插入电源隔离设备,将仪器的测试线分别连接到被测设备的绝缘接头或绝缘层上。

确保连接牢固,不松动。

3. 测量绝缘电阻:根据使用的测量仪器,按照其说明进行相关操作。

通常是开启电源,选择测试范围和时间等参数,开始测量。

若使用电桥法测量,需先进行零位校准。

4. 记录测量结果:在测量结束后,记录测量结果,并与相关标准进行比较。

若测量值在合理范围内,说明绝缘状态良好;若测量值过小甚至为零,说明绝缘存在损坏;若测量值过大,说明可能存在绝缘材料的潮湿或其它故障。

总之,正确测量绝缘电阻需要合理准备,选用适当的仪器设备,并操作规范,确保测量结果的准确性和可靠性。

同时,在测量结束后,还应根据结果采取相应的措施,修复或更换有问题的绝缘部分,以确保设备和电路的安全运行。

电缆绝缘电阻的测量方法

电缆绝缘电阻的测量方法

电缆绝缘电阻的测量方法一、直流法直流法是测量电缆绝缘电阻最常用的方法。

其原理是通过检测电缆两端的绝缘电阻,计算得到。

1.准备工作首先,需要选择合适的直流电压。

常用的直流电压有100V、250V、500V和1000V等。

选择电压时,要考虑到电缆的额定电压和电缆长度,一般选择电压为电缆额定电压的一半。

其次,需要准备好测量仪器。

通用的仪器有万用表和绝缘电阻测量仪。

其中,万用表适用于低阻值的测量,绝缘电阻测量仪适用于高阻值的测量。

2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。

(2)将绝缘电阻测量仪或万用表的测试引线连接到电缆两端。

(3)选择合适的直流电压,并设置在绝缘电阻测量仪或万用表上。

(4)闭合电源,通电。

(5)等待一段时间,使电缆上的绝缘电阻稳定。

(6)记录读数。

如果使用万用表,可以直接读取。

如果使用绝缘电阻测量仪,一般需要选择合适的量程。

(7)断开电源,结束测量。

3.注意事项在测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态,避免因为电缆通电而引起不必要的事故。

(2)测试引线的选择要合适,尽量选用长度较短、接触面积大、阻抗小的引线,以减小接触电阻对测量结果的影响。

(3)选择合适的测量电压,避免电压过高引起电弧击穿。

二、交流法交流法是利用交流电流在电缆绝缘中的穿透作用测量电缆绝缘电阻的方法。

1.准备工作首先,需要选择合适的交流电压。

常用的交流电压有50Hz和1kHz等频率,具体选择要根据实际情况。

其次,需要准备好测量仪器。

通常使用的仪器有绝缘电阻测量仪和绝缘电阻测试仪。

2.测量操作步骤如下:(1)将电源断开,确保电缆处于断电状态。

(2)将绝缘电阻测量仪或绝缘电阻测试仪的测试引线连接到电缆两端。

(3)选择合适的交流电压,并设置在仪器上。

(4)闭合电源,通电。

(5)等待一段时间,使电缆上的绝缘电阻稳定。

(6)记录读数。

根据仪器上的示数直接获取。

(7)断开电源,结束测量。

3.注意事项在使用交流法测量电缆绝缘电阻时,需要注意以下事项:(1)保持电缆断电状态。

电缆绝缘测试方法步骤

电缆绝缘测试方法步骤

电缆绝缘测试方法步骤(原创版)目录一、电缆绝缘测试的必要性二、电缆绝缘测试的方法1.电压等级 2500V 的摇表测试2.专用仪器——绝缘耐压测试仪3.现场绝缘检查4.耐压试验三、电线电缆绝缘电阻测试方法1.伏安法测电阻2.线芯间的绝缘电阻测试3.线芯对地的绝缘电阻测试四、电力电缆的绝缘试验标准及方法1.纸绝缘电力电缆2.橡塑绝缘电力电缆五、测试过程中的注意事项正文一、电缆绝缘测试的必要性电缆绝缘测试是保障电力安全的重要手段,其目的是为了检测电缆的绝缘性能,以确保电缆在正常运行时不会出现绝缘击穿、短路等故障。

在电缆运输、敷设、安装等过程中,以及与电缆相连接的附件中,可能会出现绝缘不好的情况,如绝缘老化、裂纹、破损等,这些都可能导致电缆故障,甚至引发火灾等严重后果。

因此,对电缆进行绝缘测试是十分必要的。

二、电缆绝缘测试的方法电缆绝缘测试主要有以下几种方法:1.电压等级 2500V 的摇表测试摇表是一种常用的电缆绝缘测试仪器,其工作原理是利用交流电压对电缆绝缘进行检测。

在测试过程中,将摇表的电极分别连接到电缆的两个线芯上,然后施加 2500V 的交流电压,通过观察摇表上的指示值,可以判断电缆的绝缘性能是否合格。

2.专用仪器——绝缘耐压测试仪绝缘耐压测试仪是一种专门用于检测电缆绝缘性能的仪器,其工作原理是利用直流电压对电缆绝缘进行检测。

在测试过程中,将测试仪的电极分别连接到电缆的两个线芯上,然后施加直流电压,通过观察测试仪上的指示值,可以判断电缆的绝缘性能是否合格。

3.现场绝缘检查现场绝缘检查是指在电缆敷设、安装、运行等过程中,对电缆的绝缘性能进行实地检查。

这种方法主要通过观察电缆的外观,检查电缆是否有破损、裂纹、绝缘老化等现象,以判断电缆的绝缘性能是否合格。

4.耐压试验耐压试验是一种用于检测电缆绝缘性能的试验方法,其主要目的是检验电缆在承受额定电压下的绝缘能力。

在耐压试验中,会使用试验变压器对电缆进行直流或交流耐压测试,通过观察测试过程中的电压、电流等参数变化,可以判断电缆的绝缘性能是否合格。

电缆绝缘电阻测试方法

电缆绝缘电阻测试方法

电缆绝缘电阻测试方法电缆绝缘电阻测试是电力行业中非常重要的一项测试工作,它能够有效地检测电缆绝缘的质量和性能,保障电力系统的安全和可靠运行。

下面将介绍电缆绝缘电阻测试的方法和步骤。

首先,进行测试前的准备工作。

在进行电缆绝缘电阻测试之前,需要对测试仪器进行检查和校准,确保测试仪器的准确性和可靠性。

同时,要对测试电缆进行清洁和干燥处理,确保测试的准确性和可靠性。

其次,选择合适的测试仪器和方法。

电缆绝缘电阻测试常用的仪器有绝缘电阻测试仪和绝缘电阻计,测试方法有直流电阻法和交流电阻法。

在选择测试仪器和方法时,需要根据电缆的类型和规格进行合理选择,以确保测试的准确性和可靠性。

然后,进行测试操作。

在进行电缆绝缘电阻测试时,需要按照以下步骤进行操作,首先,将测试仪器连接到被测电缆的两端,确保连接牢固和正确;其次,根据测试仪器的要求设置测试参数,如电压、时间等;然后,启动测试仪器进行测试,记录测试结果;最后,对测试结果进行分析和判读,判断电缆绝缘的质量和性能。

最后,进行测试结果的处理和记录。

在完成电缆绝缘电阻测试后,需要对测试结果进行处理和记录,包括计算测试结果、制作测试报告等。

同时,还需要对测试仪器进行清洁和保养,确保测试仪器的长期可靠使用。

总之,电缆绝缘电阻测试是电力行业中非常重要的一项测试工作,它能够有效地检测电缆绝缘的质量和性能,保障电力系统的安全和可靠运行。

通过合理选择测试仪器和方法,正确进行测试操作,以及对测试结果进行处理和记录,可以确保电缆绝缘电阻测试的准确性和可靠性,为电力系统的安全运行提供有力保障。

如何准确测量电线电缆的绝缘电阻

如何准确测量电线电缆的绝缘电阻

如何准确测量电线电缆的绝缘电阻魏宏全南京市建筑安装工程质量检测中心摘要:电线电缆在当今社会中的用途是十分广泛的,其使用性能也备受人们的关注。

其中绝缘电阻便是电线电缆诸多性能当中的基本性能。

绝缘电阻一方面客观反映了电线电缆设备在正常使用状态下的电气绝缘性能,另一方面还能够及时对工艺中存在的缺陷及绝缘材料的质量优劣等进行有效判断。

因此,文章就电线电缆绝缘电阻的准确测量进行深入的挖掘。

关键词:电线电缆;绝缘电阻;测量方法1电线电缆绝缘电阻的概念电线电缆可谓是当前社会各个领域都不可或缺的材料和设备,而绝缘电阻则是电线电缆的基本性能。

其主要是指位于两导体之间的绝缘材料的电阻。

若未有其他特殊说明,主要是指施加在绝缘材料上的直流电压U与泄露电流lg间的比值,用公式可表示为Ri=U/lg。

绝缘电阻是电线电缆日常检测中的必检项目之一,主要原因在于其不仅能够客观反映绝缘性能,还能够对工艺的缺陷,绝缘材料的质量优劣等进行判别。

此外也能够对产品在正常状态下的使用性能进行判别,针对已经投入到运行中的产品,通过测定其绝缘电阻,就能对其变化状态进行准确判断。

由此可见,绝缘电阻的测定是极其必要的。

2影响绝缘电阻大小的因素2.1材料本身的原因绝缘材料必须要保持干净,一旦不慎混入部分杂质,则势必会在绝缘材料的内部出现导电离子增加现象,最终降低绝缘电阻降低。

因此在生产及运输绝缘材料的时候,应尽量降低杂质混入。

2.2材料存储的原因若没有很好的保护和存储绝缘材料,导致材料受潮。

而水分就会在短时间内渗入绝缘材料当中,增加材料内部的导电离子,进而降低材料的绝缘电阻。

2.3结构偏离造成的原因电线电缆的绝缘结构若出现平均值偏薄,又或者是某一个部位偏薄,都会导致绝缘材料的绝缘结构位置的绝缘电阻下降。

2.4测试技术造成的原因绝缘电阻的最终测定自然离不开相应的测试技术,若测试技术掌握不到位又或者操作失误,都可能导致最终的测定结果不够精准,存有较大误差。

电缆绝缘测试方法

电缆绝缘测试方法

电缆绝缘测试方法一、前言电缆绝缘测试是电力工程中非常重要的环节,如果电缆绝缘存在问题,就会影响到整个电力系统的正常运行。

因此,对于电缆绝缘进行测试是必不可少的。

本文将介绍电缆绝缘测试方法。

二、测试仪器在进行电缆绝缘测试之前,需要准备相应的测试仪器。

主要包括:1. 绝缘电阻测试仪:用于测量电线或设备的绝缘阻抗。

2. 介质损耗测试仪:用于测量介质在交流场下的损耗值。

3. 直流高压发生器:用于产生高压直流信号以检测设备或线路的绝缘状态。

4. 多功能数字接地电阻测试仪:用于测量接地系统和接地装置的接地电阻、接地电位和漏电流等参数。

5. 数字微欧计:用于测量导体接触面积、材料和温度等参数对接触阻抗影响大小。

6. 环境温湿度计:用于测量环境温度和湿度等参数。

三、测试方法1. 绝缘电阻测试(1)准备工作首先,需要将被测电缆或设备从电源中断开,并将其接地。

然后,需要将测试仪器连接到被测电缆或设备上。

(2)测试步骤a. 将绝缘电阻测试仪的两个探头分别连接到被测电缆或设备的两端。

b. 选择合适的测试电压和时间,并启动测试仪器。

c. 测试结束后,记录下测试结果。

如果绝缘阻抗低于标准值,则需要进一步检查和处理。

2. 介质损耗测试(1)准备工作首先,需要将被测电缆或设备从电源中断开,并将其接地。

然后,需要将介质损耗测试仪连接到被测电缆或设备上。

(2)测试步骤a. 将介质损耗测试仪的两个探头分别连接到被测电缆或设备的两端。

b. 选择合适的测试频率和时间,并启动测试仪器。

c. 测试结束后,记录下测试结果。

如果介质损耗值高于标准值,则需要进一步检查和处理。

3. 直流高压绝缘强度测试(1)准备工作首先,需要将被测电缆或设备从电源中断开,并将其接地。

然后,需要将直流高压发生器连接到被测电缆或设备上。

(2)测试步骤a. 将直流高压发生器的正极和负极分别连接到被测电缆或设备的两端。

b. 选择合适的测试电压和时间,并启动测试仪器。

c. 测试结束后,记录下测试结果。

电缆绝缘电阻的测量方法

电缆绝缘电阻的测量方法

电缆绝缘电阻的测量方法
1、电缆测量应在光线充足,空气干燥的条件下进行,测量推荐温度20±5℃;
2、电缆绝缘测量的工作负责人必须有三年及以上高压电气作业经验;
3、高压电缆测量前,应办理“两票”;
4、低压电缆测量前,应办理低压柜停送电工作票;
5、电缆绝缘电阻测量之前,应首先断开电缆的电源及负荷,并经充分放电之后方可进行;
6、按照电缆的额定电压选择合适的兆欧表,详见表1;
表1 兆欧表选择标准
7、测量前应对兆欧表进行开路实验和短路试验;测量时要先将摇表放平,摇动手把到额定转速此时指针应指向∞,再减低转速,用导线短接正负极,指针应指向零,证明摇表正常;
8、测量时应先测量A、B、C三相对地绝缘电阻,然后测量A、B、C相间绝缘,最后测量地线对绝缘皮的绝缘;测量时另一端安排专人看守,防止电缆相间接触或者接地;
9、遥测时摇表手把的转动速度约120r/min,待仪表指针稳定后,并记录电缆电阻值;停止遥测前,应将表线与电缆的连接断开,以免电缆向摇表反充电;
10、测量完毕后,对电缆芯线进行充分放电的以防触电;
11、1千米电缆的绝缘值应满足表2要求;
表2:电缆绝缘值合格标准
12、1千米长度的绝缘电阻值=电缆的实际长度km×电缆绝缘电阻实测值;对于不足1千米的电缆绝缘测量时,其合格值参考1千米电缆的绝缘合格值;。

电缆绝缘测试方法步骤

电缆绝缘测试方法步骤

电缆绝缘测试方法步骤(实用版)目录一、电缆绝缘测试的必要性二、电缆绝缘测试的方法1.伏安法测试2.耐压试验3.绝缘电阻测试三、电缆绝缘测试的步骤1.选择合适的测试设备2.准备测试样品3.进行伏安法测试4.进行耐压试验5.进行绝缘电阻测试6.计算平均电阻值四、电缆绝缘测试的注意事项正文一、电缆绝缘测试的必要性电缆绝缘测试是为了确保电缆在运行过程中的安全性能,避免因绝缘损坏而导致的短路、漏电等事故。

电缆绝缘测试是电力系统中非常重要的一项工作,对于保障电力系统的正常运行具有重要意义。

二、电缆绝缘测试的方法1.伏安法测试伏安法测试是一种常用的电缆绝缘测试方法,通过测量电缆的电压和电流,计算出电缆的绝缘电阻。

2.耐压试验耐压试验是通过施加高压电压,检测电缆绝缘是否能够承受一定时间的高压而不损坏。

耐压试验分为直流耐压试验和交流耐压试验。

3.绝缘电阻测试绝缘电阻测试是通过测量电缆的绝缘电阻值,判断电缆绝缘是否合格。

绝缘电阻测试分为线芯间的绝缘电阻测试和线芯对地的绝缘电阻测试。

三、电缆绝缘测试的步骤1.选择合适的测试设备根据电缆的型号、电压等级选择合适的测试设备,如摇表、试验变压器等。

2.准备测试样品将电缆绝缘部分清洁、干燥,确保测试样品状态符合测试要求。

3.进行伏安法测试使用伏安法测试仪器,将电缆的绝缘电阻值测量出来。

根据测试结果判断绝缘是否合格。

4.进行耐压试验根据电缆的电压等级选择合适的试验变压器,进行直流耐压试验或交流耐压试验。

观察试验过程中是否有绝缘损坏现象。

5.进行绝缘电阻测试根据电缆的型号、电压等级选择合适的测试设备,进行线芯间的绝缘电阻测试和线芯对地的绝缘电阻测试。

计算每次测得的绝缘电阻值,求出平均值。

6.计算平均电阻值根据每次测得的绝缘电阻值,求出其平均值,作为电缆绝缘测试的结果。

四、电缆绝缘测试的注意事项1.测试前要确保测试设备正常工作并校准。

2.测试过程中要注意安全,防止触电事故。

3.测试结果要进行记录,以便进行分析和比较。

电缆的绝缘电阻检测方法高阻计法

电缆的绝缘电阻检测方法高阻计法

电缆是电力传输和通信领域中常见的电气设备,其绝缘电阻是保证电缆正常工作的重要参数之一。

电缆的绝缘电阻检测是检验电缆绝缘性能的一种重要方法,而高阻计法是一种常用的电缆绝缘电阻检测方法。

本文将介绍电缆绝缘电阻检测的基本原理和高阻计法的具体步骤。

一、电缆绝缘电阻检测的基本原理1. 电缆绝缘电阻的概念电缆绝缘电阻是指电缆中两个导体之间或导体与地之间的电阻。

它是表示电缆绝缘性能好坏的一项重要指标,直接影响着电缆的安全可靠运行。

2. 电缆绝缘电阻检测的意义电缆绝缘电阻检测的目的是为了及时发现电缆绝缘老化、损坏和短路等故障,保证电缆的安全可靠运行。

通过定期检测电缆绝缘电阻,可以及时排除潜在故障,延长电缆的使用寿命。

二、高阻计法电缆绝缘电阻检测的步骤1. 仪器准备首先需要准备好高阻计。

高阻计是用来测量极高电阻值的仪器,能够测量在1 MΩ以上的电阻值。

在进行电缆绝缘电阻检测时,选择合适的高阻计对结果准确性至关重要。

2. 接线方法将高阻计的正负极分别接到电缆的两个导体上,或者一个接到导体上,另一个接到地线上。

在接线时应注意接线牢固,确保接触良好,避免因接触不良而影响测量结果的准确性。

3. 测量步骤接好线后,打开高阻计,设定合适的测量范围,开始进行电缆绝缘电阻的检测。

在测量过程中,应注意保持高阻计与外部环境的绝缘,避免外部干扰对测量结果产生影响。

4. 结果分析测量完成后,读取高阻计显示的电阻值。

根据实际情况来判断电缆的绝缘电阻是否合格,以及是否存在潜在的故障隐患。

对于绝缘电阻不合格或存在故障的电缆,应及时采取相应的维修措施,确保电缆的安全可靠运行。

三、高阻计法电缆绝缘电阻检测的应用范围及注意事项1. 应用范围高阻计法电缆绝缘电阻检测适用于各种电力电缆、通信电缆以及控制电缆的绝缘电阻测量。

在电力系统、通信网络、工矿企业以及建筑施工等领域都有广泛的应用。

2. 注意事项在进行高阻计法电缆绝缘电阻检测时,需要注意以下事项:(1)确保高阻计的准确性和稳定性;(2)严格按照操作规程进行接线和测量,避免操作不当导致的误差;(3)避免外部电磁场和静电干扰,以确保测量结果的准确性;(4)定期维护高阻计,保持其良好的性能和稳定的测量精度。

电力电缆绝缘的测定方法

电力电缆绝缘的测定方法

1、阐述电力电缆绝缘的测定方法(一)测定绝缘电阻:使用绝缘电阻测定仪(摇表)测定,试验接线图如图所示。

测定绝缘电阻接线图试验步骤如下:1、拆除被试物的电源及一切对外连线后,将被试物接地放电,放电时间不得少与1分钟,电容量较大的试物不得少于2分钟。

2、用干燥、清洁的软布,擦去被试物表面的污垢。

3、将摇表放在水平位置,并在额定转速下(120转/分)调整指针至“∞”。

有些型号的摇表火线(L)与地线(E)短时间搭接一下。

4、将被试物接地线接于“E”或“3”端子上,将被试物引出线接于“L”或“JI”端子上,如被试物表面有可能产生泄漏电流时,应加遮蔽,接于“G”端子上,如图5、以恒定速度转动摇把(每分钟120转),待1分钟后,记录其绝缘电阻值。

6、在录制吸收曲线时,为了在开始计算时能加上全部电压,应于摇表接地侧装一绝缘良好的刀闸,达到额定转速后,合上刀闸,同时开始计算时间,在15秒和60秒各记录一次读数。

7、试验完毕或重复试验时,必须将被试物对地充分放电,至少2分钟。

8、记录被试物温度和气候情况。

注意事项:1、摇表L端引线与E端引线不要靠在一起,如引线必须经其他支持物和被试物连接时,则该支持物必须均匀绝缘良好,否则影响测量的准确性。

2、摇表转速应尽可能保持额定值,并维持均匀转速,转动速度不得底于额定转速的80%。

3、不同电压等级的被试物,使用不同规格的摇表。

如无特殊要求,一般低压设备使用500V摇表;10KV及以下的高压设备使用1000V和2500V摇表;10KV以上的高压设备用2500V摇表;110KV及以上的设备使用5000 V摇表。

4、绝缘电阻测定一般在周围空气温度不低于5℃进行。

(二)泄漏电流和直流耐压试验:K—电源开关;RD—溶丝;K1—给电按钮;K2—断电开关;CJ—交流—接触器;DL—电流继电器;LD—绿灯;HD—红灯;TY—调压器;SYB—试验(升压)变压器;R1—保护电阻;R2—限流电阻;Q—球隙;B—被试变压器;泄漏电流试验原理与摇表试验完全相同。

线缆绝缘测试方法

线缆绝缘测试方法

线缆绝缘测试方法一、引言线缆是电力传输和通信的重要组成部分,其绝缘性能直接影响着电力系统的安全可靠运行。

因此,对线缆的绝缘性能进行测试是非常重要的。

本文将介绍几种常见的线缆绝缘测试方法,并分析其原理和适用范围,以供参考。

二、直流绝缘电阻测试法直流绝缘电阻测试法是一种常用的线缆绝缘测试方法,其原理是利用直流电源施加一定的电压,测量线缆绝缘电阻的大小。

测试时,首先将线缆两端接地,然后将直流电压施加在线缆上,通过测量线缆两端的电流,计算出线缆的绝缘电阻。

这种方法简单易行,测试结果准确可靠,适用于各种类型的线缆绝缘测试。

三、交流绝缘电阻测试法交流绝缘电阻测试法是通过施加交流电压测量线缆的绝缘电阻。

交流电压能够更好地模拟实际工作条件下的绝缘性能,因此这种方法更加准确。

测试时,通常采用低频交流电压,通过测量线缆两端的电流和电压,计算出线缆的绝缘电阻。

交流绝缘电阻测试法适用于各种类型的线缆,但需要注意选择合适的测试频率和电压。

四、局部放电测试法局部放电是线缆绝缘老化和损坏的主要原因之一,因此局部放电测试是线缆绝缘性能评估的重要手段。

局部放电测试法通过检测线缆绝缘中的局部放电信号,来评估线缆的绝缘状况。

测试时,首先施加一定的电压,然后使用局部放电检测仪器检测线缆上的局部放电信号。

通过分析局部放电信号的幅值、频率和形态等参数,判断线缆的绝缘性能。

局部放电测试法对测试环境要求较高,适用于各种类型的线缆绝缘测试。

五、介质损耗测试法介质损耗测试法是一种通过测量线缆绝缘材料的电介质损耗角正切来评估线缆绝缘性能的方法。

测试时,首先施加一定的交流电压,然后测量线缆两端的电流和电压相位差,通过计算电介质损耗角正切,评估线缆的绝缘性能。

介质损耗测试法适用于各种类型的线缆,尤其适用于大型电力电缆和高压电缆的绝缘测试。

六、总结线缆绝缘测试是确保电力系统安全运行的重要环节。

本文介绍了几种常见的线缆绝缘测试方法,包括直流绝缘电阻测试法、交流绝缘电阻测试法、局部放电测试法和介质损耗测试法。
