测定岩石的单轴抗压强度.
最新岩石的单轴抗压强度试验

岩石的单轴抗压强度试验实验二岩石的单轴抗压强度试验一、基本原理岩石单轴受压至破坏时的最大压应力值称单轴抗压强度,简称抗压强度,以R表示。
岩石单轴抗压强度的测定,一般是采用直接压坏标准试件的方法。
二、仪器设备(1)岩石制样机械:钻石机、车床、锯石机、磨床;(2)检验工具:游标卡尺(精度0.02mm)、直角尺、水平检测台、百分表架及百分表;(3)材料试验机。
三、试件规格、加工精度、数量与含水量(1)采用圆柱体为标准试样,直径为5cm,允许变化范围为4.8~4.2cm;高度为10cm,允许变化范围为9.5~10.5cm。
当缺乏圆柱体制样设备时,允许采用5cm×5cm×10cm的方柱体。
(2)试样加工精度:试样两端面不平行度小于0.1mm;试样上下端直径偏差不得大于0.2mm。
(3)试样数量:试样数量按要求的受力状态或含水状态,每种情况下试样的数量一般不少于3块。
四、测定步骤(1)测定前核对岩石试样名称和岩样编号,对试样的颜色、颗粒、层理、节理、风化程度、含水状态以及加工过程中出现的问题等进行描述并填入表内。
(2)检查试样加工精度、量测试样尺寸,填入记录表内。
(3)选择压力及机度盘:一般应满足0P 2.0<m ax P <0P 8.0式中 m ax P ----预计最大破坏载荷; 0P ----压力机度盘最大值。
(4)试样安装将试样置于压力机承压板的中心,调整有球形座的承压板,使之均匀受压。
五、成果整理(1)计算单个试样的单向抗压强度 按下式计算岩石单轴抗压强度R (Mpa )AP R =式中 P ——最大破坏荷载,N ;A ——垂直于加荷方向的试件断面积,mm 2。
(2)计算每组试样单向抗压强度的算术平均值(取整数)i n1i p R n 1R =∑=六、实验数据试件1:R 1=AP =47×103/ (299.49)2=23.95 试件2:R 2=AP =43×103/ (250.25)2=21.68试件3:R 3=AP =58×103/ (250.42)2=29.05p =3584347++=49.3=d 342.5025.5099.49++=50.15 计算每组试样单向抗压强度的算术平均值R P =∑=n1i n1iRR P =31(R 1+R 2+R 3)=31(23.95+21.68+29.05)=25MPa七、实验小结通过本次实验,使我对岩石的单轴抗压强度有了直观的了解,同时也掌握了岩石的单轴抗压强度试验的原理与方法。
实验一 岩石单轴抗压强度试验【DOC】

实验一岩石单轴抗压强度试验【DOC】一、实验目的1、熟悉岩石单轴抗压强度试验的原理及操作方法;2、掌握取岩样的方法及样品的制备;3、测定不同岩石的单轴抗压强度,并对结果进行分析测算。
二、实验原理负荷,是指测定对象在实验或实际运用过程中所受到的冲击力或压力等外部作用力,常用N作为其单位。
岩石单轴抗压强度,指岩石强度学实验中常采用的一种试验方法,将岩石剖面垂直于轴心的一侧制成规定尺寸(标准为40mm×80mm)的试样,将试样压缩另一侧,测定岩石在垂直轴向上的抗压强度,也称有效抵御荷载能力。
它是岩石力学性质中的一个重要参数,用于判断岩石结构的稳定性,设计岩土方案和建筑工程等。
实验中,使用万能试验机对制成的岩石试样进行负荷打压。
在完全压碎试样之前,岩石试样所受到的压力和位移将被测定并记录下来。
岩石试样预处理时应避免受温度变化的影响。
三、实验器材万能试验机、试样架、压盖螺母、压力计、电子平衡等。
四、实验步骤1、制岩石试样。
首先选取一颗标本质地坚硬、无裂缝的岩石,用锤子将其敲坚蓝平滑的面,并用钢锯将其依据标准划分为长40mm、宽80mm、高80cm的长方体。
然后将长方体试样放于制样器内,向试样盖上压盖螺母使其固定,厚度需大于5mm,上下两侧对称。
示意图如下。
2、涂抹试样。
将试样表面涂上一层高强度的环氧树脂,等待其干燥硬化,把试样表面几何误差减小,并增强其抵抗压缩的能力。
如下图所示。
3、测量试样。
将制备好的试样放入万能试验机的伺服马达和测量传感器中,依据试验要求向试样侧面施加荷载。
4、测量压力和位移。
万能试验机施压时,同时记录下岩石试样的压力和位移两个参数,并及时判断试验是否结束。
其中,压力的单位为N,位移的单位为mm。
5、计算单轴抗压强度。
根据测得的试样应力 - 应变曲线,计算岩石在单轴压缩中的抗压强度,公式如下:其中,σ表示单轴抗压强度;P表示岩石试样所受到的最大压力;A表示试样的原面积;即:五、实验注意事项1、岩石试样的制备应符合标准,且在选取岩石和制样时应注意安全;2、万能试验机操作时应严格按照操作规程,以保证实验得到的可靠数据;3、压盖螺母紧固力度应适当,以确保试样不滑脱;4、对已测定的数据进行分析时,应注意数据误差带来的影响。
岩石单轴抗压强度试验报告

岩石单轴抗压强度试验报告一、试验目的。
本次试验旨在测定岩石的单轴抗压强度,通过试验结果分析岩石的抗压性能,为工程设计和施工提供可靠的参考数据。
二、试验原理。
岩石单轴抗压强度是指岩石在受压作用下的抗压能力。
试验时,岩石样品在垂直于岩石纹理的方向上受到均匀的压力,直至岩石样品发生破坏。
通过施加压力的过程中,记录下不同压力下岩石的变形情况,从而确定岩石的单轴抗压强度。
三、试验设备和试验样品。
本次试验使用的设备包括压力机、测力仪、岩石样品等。
岩石样品为直径为50mm,高度为100mm的圆柱形岩石样品。
四、试验步骤。
1. 将岩石样品放置在压力机的压力板上,并调整样品使其处于垂直状态。
2. 开始施加压力,记录下不同压力下的变形情况和测力仪的读数。
3. 当岩石样品发生破坏时,停止施加压力,并记录下此时的压力值。
五、试验结果。
根据试验数据分析,得出岩石样品的单轴抗压强度为XXXMPa。
六、试验分析。
根据试验结果,可以得出岩石的抗压性能较好/一般/较差。
结合岩石的实际工程应用情况,可以对岩石的选用和工程设计提出合理的建议。
七、结论。
本次试验结果表明,岩石样品的单轴抗压强度为XXXMPa,根据岩石的实际工程应用情况,可以进行合理的选用和设计。
八、试验注意事项。
1. 在进行试验前,需对试验设备进行检查和校准,确保试验数据的准确性。
2. 在进行试验过程中,需严格按照试验操作规程进行,确保试验过程的安全性和可靠性。
3. 在进行试验后,需对试验设备进行清洁和保养,以保证设备的长期稳定运行。
以上为本次岩石单轴抗压强度试验报告的全部内容。

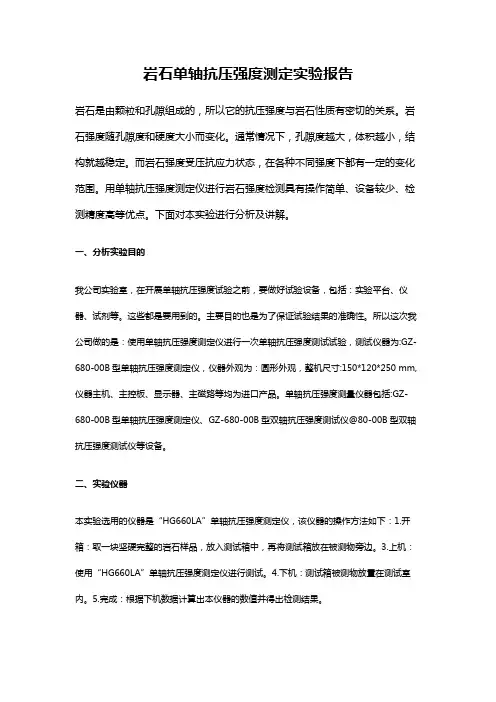

岩石单轴抗压强度测定实验报告

岩石单轴抗压强度测定实验报告岩石是由颗粒和孔隙组成的,所以它的抗压强度与岩石性质有密切的关系。
岩石强度随孔隙度和硬度大小而变化。
通常情况下,孔隙度越大,体积越小,结构就越稳定。
而岩石强度受压抗应力状态,在各种不同强度下都有一定的变化范围。
用单轴抗压强度测定仪进行岩石强度检测具有操作简单、设备较少、检测精度高等优点。
下面对本实验进行分析及讲解。
一、分析实验目的我公司实验室,在开展单轴抗压强度试验之前,要做好试验设备,包括:实验平台、仪器、试剂等。
这些都是要用到的。
主要目的也是为了保证试验结果的准确性。
所以这次我公司做的是:使用单轴抗压强度测定仪进行一次单轴抗压强度测试试验,测试仪器为:GZ-680-00B型单轴抗压强度测定仪,仪器外观为:圆形外观,整机尺寸:150*120*250 mm,仪器主机、主控板、显示器、主磁路等均为进口产品。
单轴抗压强度测量仪器包括:GZ-680-00B型单轴抗压强度测定仪、GZ-680-00B型双轴抗压强度测试仪@80-00B型双轴抗压强度测试仪等设备。
二、实验仪器本实验选用的仪器是“HG660LA”单轴抗压强度测定仪,该仪器的操作方法如下:1.开箱:取一块坚硬完整的岩石样品,放入测试箱中,再将测试箱放在被测物旁边。
3.上机:使用“HG660LA”单轴抗压强度测定仪进行测试。
4.下机:测试箱被测物放置在测试室内。
5.完成:根据下机数据计算出本仪器的数值并得出检测结果。
三、结果讨论使用单轴抗压强度测试仪进行检测显示,在不同条件下,岩石单轴抗压强度都在一定范围内波动。
特别是随着试验深度和试验次数逐步增加,其动态变化范围越来越大,测试结果更加接近实际工程。
通过这次测试,可以得到岩石单轴抗压强度与不同状态下混凝土所受弯矩(不是混凝土抵抗弯矩)和水泥用量(不是混凝土强度)之间关系及应力与抗拉强度之间关系。
经过测试可以看出:当混凝土加载时间足够长时,混凝土处于高强度状态,此时钢筋和混凝土之间所受弯矩较小。
岩石单轴饱和抗压强度试验

岩石单轴饱和抗压强度试验1. 引言嘿,朋友们,今天咱们聊聊一个听上去就让人有点“头大的”话题——岩石单轴饱和抗压强度试验。
别担心,不用太紧张,这其实就像给岩石做一次全面体检,让它在关键时刻能表现得像个“硬汉”。
毕竟,谁不想知道自己家里的墙壁到底能不能抗住风吹雨打呢?2. 什么是单轴饱和抗压强度试验?2.1 概念普及首先,咱们得搞清楚这“单轴饱和抗压强度”到底是个啥。
简单来说,就是在一个方向上用力压岩石,看它能顶住多大的压力,顺便还要把水灌进去,看看岩石在湿润环境下的表现。
你要知道,岩石就像是一个性格内向的朋友,干燥时稳重,湿润时则可能会“水土不服”。
2.2 重要性那么,为什么这个试验这么重要呢?想象一下,咱们的建筑物就像一座座“山”,如果基础不稳,那可就麻烦大了。
通过这个试验,工程师们能准确判断岩石的承载能力,从而设计出更安全、更坚固的结构。
就像做菜,材料的选择可是关键,选错了可就“翻车”了。
3. 实验步骤3.1 准备工作好啦,接下来咱们说说具体的实验步骤。
这可不是随便来一把,得准备得像过年一样。
首先,要找一些合适的岩石样本,通常都是从现场直接取的,别小看了这些石头,它们可有“故事”呢!然后,得把样本浸泡在水里,确保它们“喝饱水”,这样才算“饱和”。
3.2 进行测试接下来就进入正题,测试环节。
把岩石放在压缩机里,慢慢施加压力。
这个过程就像在对待一个紧张的朋友,慢慢来,不要急。
随着压力的增加,岩石会出现一些裂纹,最后在某个瞬间,它会“啪”的一声崩溃。
那一刻,就像是看了一场精彩的电影高潮,心里总会有些“哇哦”的感觉。
4. 数据分析4.1 结果解读完成测试后,就要开始分析数据了。
这时候,工程师们就像侦探,分析岩石的“病历”。
通过不同的压力值和破坏情况,咱们可以知道岩石的抗压能力到底如何。
简而言之,这就好比是评估一个运动员的体能,只有找到强项和弱点,才能制定出更好的训练计划。
4.2 实际应用数据分析后,咱们还得考虑这些数据怎么用。
《岩体力学》岩石单轴抗压强度试验

《岩体力学》岩石单轴抗压强度试验一、试验的目的测定岩石的单轴抗压强度R c。
当无侧限试样在纵向压力作用下出现压缩破坏时,单位面积上所承受的载荷称为岩石的单轴抗压强度,即试样破坏时的最大载荷与垂直于加载方向的截面积之比。
本次试验主要测定天然状态下试样的单轴抗压强度。
二、试样制备1、试料可用钻孔岩心或坑槽探中采取的岩块。
在取料和试样制备过程中,不允许人为裂隙出现。
2、本次试验采用圆柱体作为标准试样,直径为50mm,允许变化范围为48~54mm,高度为100mm,允许变化范围为95~105mm。
3、对于非均质的粗粒结构岩石,或取样尺寸小于标准尺寸者,允许采用非标准试样,但高径之比宜为2.0~2.5。
4、制备试样时采用的冷却液,必须是洁净水,不许使用油液。
5、对于遇水崩解、溶解和干缩湿胀的岩石,应采用干法制样。
6、试样数量:每组须制备3个。
7、试样制备的精度。
(1)在试样整个高度上,直径误差不得超过0.3mm。
(2)两端面的不平行度,最大不超过0.05mm。
(3)端面应垂直于试样轴线,最大偏差不超过0.25°。
三、试样描述试验前的描述,应包括如下内容:1、岩石名称、颜色、结构、矿物成分、颗粒大小,风化程度,胶结物性质等特征。
2、节理裂隙的发育程度及其分布,并记述受载方向与层理、片理及节理裂隙之间的关系。
3、量测试样尺寸,检查试样加工精度,并记录试样加工过程中的缺陷。
试件压坏后,应描述其破坏方式。
若发现异常现象,应对其进行描述和解释。
四、主要仪器设备1、钻石机、切石机、磨石机或其他制样设备。
2、测量平台、角尺、放大镜、游标卡尺。
3、压力机,应满足下列要求:(1)压力机应能连续加载且没有冲击,并具有足够的吨位,使能在总吨位的10%—90%之间进行试验。
(2)压力机的承压板,必须具有足够的刚度,其中之一须具有球形座,板面须平整光滑。
(3)承压板的直径应不小于试样直径,且也不宜大于试样直径的两倍。
如压力机承压板尺寸大于试样尺寸两部以上时,需在试样上下两端加辅助承压板。
岩石力学与岩体实验指导书及报告(72)

岩石力学与岩体实验指导书及报告(内部资料)矿业工程学院实验总室2011年6月一、实验目的:测定岩石的单轴抗压强度。
二、实验方法:将圆柱体岩石试样放在压力实验机上进行单轴压缩实验,试件破坏瞬间受压面上的极限应力值为该岩石的抗压强度。
(一)实验前的准备工作1、试件制备。
描述和尺寸测量见<变形实验>。
每组试件数根据实际情况而定,但最好不少于三块。
(二)实验步骤1、试件安装将准备好的岩石试件放在压力实验机上、下加压板的中心位置,试件整个断面应与加压板严密接触,若不合要求,应予处理。
2、施加载荷保持恒定的应力速率(50~100N/cm2/s)对试件连续加载至破坏为止,记录破坏载荷数值。
描述试件的破坏情况,描述内容见<岩石抗拉强度实验>。
“施加载荷”部分,并记入记录表3-2内,发现试件初裂后仍能继续承受载荷,应记录出裂时的载荷值。
三、计算岩石的抗拉强度岩石的(单轴)抗压强度按下式计算:c p Aσ=式中:cσ-岩石抗压强度(MPa);P-试件破坏时施加的最大载荷KN;A-试件横截面积cm2。
一、实验目的:测定岩石的抗拉强度。
二、实验方法:本实验采用劈裂法测定岩石的抗拉强度。
(一)实验前的准备工作:主要是试件的制备、描述和尺寸测量。
(1)采用圆盘试件。
试件直径(D )为50毫米,厚度(T )为25毫米(T/D=0.5)。
(2)试件两端面应平等,试件轴心线与断面应垂直,二者的最大偏差均不得大于0.2毫米。
试件表面光滑平整。
试件数目据实际情况而定,但最好不少于10块。
(3)测量试件尺寸。
圆盘试件测直径和厚度。
沿厚度(T )上、中、下三个部位分别测直径,取三次测量的平均值为试件的直径。
沿预定加载方向上、中、下三个部位测定试件厚度,取三次测量的平均值为试件的厚度。
方片形试件参照圆盘形试件确定规格,测量其尺寸。
(二)试件安装将试件安装于抗拉模具上,要将试件安放在模具的中心线上,避免偏心加载。
岩石单轴抗压强度试验报告

岩石单轴抗压强度试验报告实验目的掌握岩石单轴抗压强度试验的方法,测定不同类型岩石的抗压强度,并比较分析。
实验原理单轴抗压试验是指将试件沿着一条轴进行压缩,直至试件发生破坏。
在试验过程中,应用一定的应力,力的大小如何对应于试件的变形情况,被称为实际应力。
实验设备1.单轴压力试验机;2.加压油源;3.应变计;4.扩展计。
实验步骤1.根据石材的大小和形状切割制成试件;2.测量试件的尺寸和质量;3.用沥青或蜡将试件两个平面粘结,上表面贴应变计,下表面贴扩展计;4.将试件放置在压力机的平板上;5.施加初始荷载,使试件与扩展计之间有一定的距离;6.根据不同的试验要求,按规定的间隔施加应力,并记录下每个阶段的荷载变化和位移变化;7.当试件被破坏时,停止施加荷载;8.测量破坏荷载,根据破坏的情况分析试件的强度。
实验结果1.试验数据如下表:编号直径(mm)高(mm)质量(g)破坏荷载(N)1 100 50 1350 4702 80 40 820 2603 90 30 630 3204 70 20 370 1605 50 30 250 902.通过计算可得出试件的抗压强度为:编号抗压强度(MPa)1 28.82 29.13 51.34 30.75 36.0实验分析通过实验可知,不同类型的岩石在单轴抗压试验中所表现出的抗压强度是不同的。
同时,我们发现试件3的抗压强度最大,而试件1的抗压强度最小。
经过对比分析,我们发现试件3是花岗岩,而试件1是石灰石。
因此,可以得出花岗岩的抗压强度要比石灰石强。
结论本次实验通过岩石单轴抗压强度试验方法,测定了不同类型岩石的抗压强度,并进行了比较分析。
实验结果表明,岩石的抗压强度与其类型密切相关。
该实验为后续地质研究和岩土工程设计提供了重要的数据支持。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
实验5 测定岩石的单轴抗压强度
一、基本原理
岩石的单轴抗压强度是指岩石试样在单向受压至破坏时,单位面积上所承受的最大压应力:
(MPa)
一般简称抗压强度。
根据岩石的含水状态不同,又有干抗压强度和饱和抗压强度之分。
岩石的单轴抗压强度,常采用在压力机上直接压坏标准试样测得,也可与岩石单轴压缩变形试验同时进行,或用其它方法间接求得。
二、仪器设备
1、制样设备:钻岩机、切石机及磨片机;
2、测量平台、卡尺、放大镜等;
3、烘箱、干燥箱;
4、水槽、煮沸设备或真空抽气设备;
5、压力机。
三、操作步骤
1、试样制备
(1)样品可用钻孔岩芯或在坑槽中采取的岩块,在取样和试样制备过程中,不允许发生人为裂隙。
(2)试样规格:一般采用直径5cm、高10cm的园柱体,以及断面边长为5厘米,高为10厘米的方柱体,每组试样必须制备3块。
(3)试样制备的精度应満足如下要求:
a沿试样高度,直径的误差不超过0.03cm;
b试样两端面不平行度误差,最大不超过0.005cm;
c端面应垂直于轴线,最大偏差不超过0.25°;
d 方柱体试样的相邻两面应互相垂直,最大偏差不超过0.25°。
2、试样描述
试验前应对试样进行描述,描述内容包括:岩石名称、颜色、矿物成分、结构、风化程度、胶结物性质等;加荷方向与岩石试样内层理、节理、裂隙的关系及试样加工中出现的问题。
3、试样烘干或饱和处理
根据试验要求需对试样进行烘干或饱和处理。
烘干试样:在105~110℃温度下烘干24h。
自由浸水法饱和试样:将试样放入水槽,先注水至试样高度的1/4处,以后每隔2h分别注水至试样高度的1/2和3/4处,6h后全部浸没试样,试样在水中自由吸水48h。
煮沸法饱和试样:煮沸容器内的水面始终高于试样,煮沸时间不少于6h。
真空抽气法饱和试样:饱和容器内的水面始终高于试样,真空压力表读数宜为100kPa,直至无气泡逸出为止,但总抽气时间不应少于4h。
4、测量试样尺寸
按试验二量积法中的要求,量测试样断面的边长,求取其断面面积(A)。
5、安装试样、加荷
将试样置于试验机承压板中心,调整有球形座,使之均匀受载,然后以每秒0.5~1.0MPa的加载速度加荷,直至试样破坏,记下破坏荷载(P)。
6、描述试样破坏后的形态,并记录有关情况。
7、按下式计算岩石的单轴抗压强度
式中:σC――岩石的单轴抗压强度(MPa);
P――破坏荷载(N);
A――垂直于加荷方向试样断面积(mm2)。
计算值取3位有效数字。
四、试验报告内容
1、整理记录表(格式如下表)
月 日
2、试样描述资料。
3、思考题:
影响岩石单轴抗压强度的试验条件有哪些?试样形态、高经比、加荷速度等是怎样影响岩石单轴抗压强度的?
五、注意事项
1、当试样临近破坏时,需适当放慢加荷速度,并事先设防护罩,以防止脆性坚硬岩石突然破坏时岩屑飞射。
2、在对试样加荷前,应检查试样是否均匀受压。
附 测定岩石的软化系数
岩石在饱水状态下的抗压强度与干燥状态下的抗压强度之比,称为岩石的软化系数。
若分别测出饱水试件和干燥试件的单轴抗压强度,即可求得岩石的软化系数。
岩石的饱水抗压强度,应首先对试件进行饱水处理,然后按本实验规定的步骤和要求测定其抗压强度,岩石的干燥抗压强度,可采用室内风干试样,也可用烘干试样,按本实验的方法测定,按下式计算岩石的软化系数:
cd
cw d K σσ= 式中:
Kd ——岩石的软化系数;
cw σ——岩石饱水抗压强度
cd σ——岩石干抗压强度。
