高压电缆耐压试验

电缆耐压试验

1.电缆串联谐振试验装置采用调节电源的频率的方式，使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经得到广泛的应用。电缆串联谐振试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz时频率细度可达;采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好;功率部分采用IPM模块，在最小重量下确保仪器稳定和安全

组成部件

电缆串联谐振试验装置由调频调压电源、励磁变压器、电抗器、电容分压器组成

主要用于

高压交联电缆的交流耐压试验;

2. 6kV-500kV变压器的工频耐压试验 ;

和SF6开关的交流耐压试验 ;

4.发电机的交流耐压试验

5.其它电力高压设备如母线，套管，互感器的交流耐压试验。

原理

我们已知，在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

技术参数

*工作电源;220V/380V,50HZ

*试验容量:30-30000KVA

*试验电压:1000KV及以下

*谐振频率范围:20-300Hz

*试验电压波形:正弦波波形畸变率小于等于%

*试验电压冷确度:1级

*频率调节:

*保护响应时间 :小于1微秒

*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。

产品的别称

变频串联谐振耐压试验装置、调频串联谐振耐压设备、工频谐振试验装置、变频串联谐振试验变压器、变频串联谐振试验系统、变频串联谐振耐压试验仪、电缆交流耐压试验装置、串联谐振装置、串联谐振耐压设备、GIS耐压试验装置等

技术特点

*通过国家权威部门--电力工业电气设备质量检验测试中心(武汉高压研究所)严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全;

*便携式交流工频耐压仪(由干式试验变压器、控制箱两部分组成)体积小，重量轻;，结

构简单、可靠性高;可方便在现场使用。

* 变频串联谐振耐压试验装置由变频电源、励磁变压器、电抗器和电容分压器组成: 体积小，重量轻，特别适合现场使用;结构复杂、接线繁多、成本高;

* 符合国标要求:有监测峰值/√2功能，可实时监测试验波形;

* 过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒; * 设备自带微型打印机，可及时打印保存试验数据;

*一键鼠标式旋钮"傻瓜式"操作，大屏幕液晶显示;

* 独有软件校准功能，方便用户校准表计，确保高电压值准确度配置表

电缆交流耐压试验系列

型号可满足的试验项目设备电抗器配置备注

DFVF3000-44/2210kV(300mm)电缆

1KM

22kV Ⅹ 1台便携式

DFVF3000-132/661、10kV(300mm)电

缆 3KM

2、35kV(300mm)电

缆 1KM

22kV Ⅹ 3台便携式

DFVF3000-264/521、10kV(300mm)电

缆 5KM

2、35kV(300mm)电

2KM

3、35kV 变压器，

开关，

4、10kV电动机，

变压器

5、600MW及以下发

电机等

22kV Ⅹ 6台便携式

DFVF3000-1560/66110kV(300mm)电

缆 3KM

130kV Ⅹ 2台便携式

发电机工频耐压试验系列

型号可满足的试验项目设备电抗器配置备注

DFVF3000-44/221、100MW及以下发

电机相电容、

10kV(300mm)电缆

1KM

22kV Ⅹ 1台便携式

DFVF3000-100/361、600MW及以下发

电机相电容、

10kV(300mm)电缆

18kV Ⅹ 2台便携式

DFVF3000-176/441、600MW及以下发

电机相电容、

10kV(300mm)电缆

3KM 3、可兼顾发电

机母线，主变等

22kV Ⅹ 4台便携式

GIS和SF6开关交流耐压试验系列

型号可满足的试验项目电抗器配置备注

DFVF3000-250/2001、110kV GIS的交

流耐压试验

2、35kV(300mm)电

缆 1KM

3、10kV(300mm)电

缆 3KM

4、220kV以下变压

器工频耐压 5、

110kV互感器交流

耐压

40kV Ⅹ 5台便携式

DFVF3000-100/2001、110kV GIS的交

流耐压试验 2、

110kV互感器交流

耐压

50kV Ⅹ 4台便携式

变压器电动机等设备的工频交流耐压试验系列

型号可满足的试验项目电抗器配置备注DFVF3000-105/841、110kV变压器的28kV Ⅹ 3台便携式

工频耐压试验

2、10kV电动机的工频耐压试验

3、35kV 开关交流耐压试验

4、10kV(300mm)电缆 1KM

DFVF3000-100/801、110kV变压器的

工频耐压试验

2、10kV电动机的工

频耐压试验 3、35kV

开关交流耐压试验

4、10kV(300mm)电

缆 1KM

40kV Ⅹ 2台

交流电压试验： U0为电力电缆对应工频试验电压为+2KV，5min不击穿。 U0为电力电缆对应工频试验电压为，5min 不击穿。 U0为21-26KV电力电缆对应工频试验电压为，30min不击穿。

其加压时间：对于以瓷和液体为主要绝缘的设备为1分钟，对于以有机固为主要绝缘的设备为5分钟，对于电压互感器为3分钟，对于油浸电力电缆为10分钟。直流耐压试验可通过不同试验电压时泄漏电流的数值、绘制泄漏电流—电压特性曲线。电气设备经耐压试验能够发现绝缘的局部缺陷、受潮及老化。

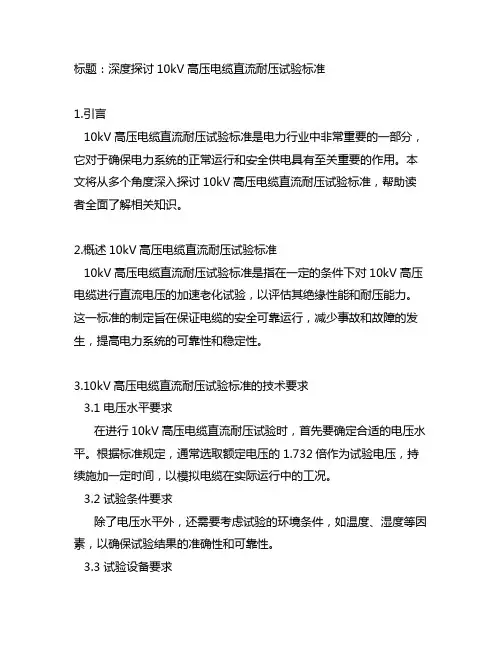

10kv电缆做耐压试验：

一般都采用串联谐振交流耐压试验设备。其输入电源的容量能显着降低，重量减轻，便于使用和运输。初期多采用调感式串联谐振设备（50Hz），但存在自动化程度差、噪音大等缺点。因此现在大都采用调频式（30-300Hz）串联谐振试验设备，可以得到更高的品质数（

Q值），并具有自动调谐、多重保护，以及低噪音、灵活的组合方式（单件重量大为下降）等优点。选择合适的试验频率范围是个比较重要的问题。在这方面，就目前国内外的提法来看，总结可分成3类：第1类为较宽频率范围

30-300Hz、20-300Hz、1-300Hz；第2类为工频范围，45-65Hz，45-55Hz；第3类为接近工频，35-75Hz。

10kv电缆交接试验耐压打电压，试验时间为5min。

交流耐压试验：电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，是预防性试验的一项重
