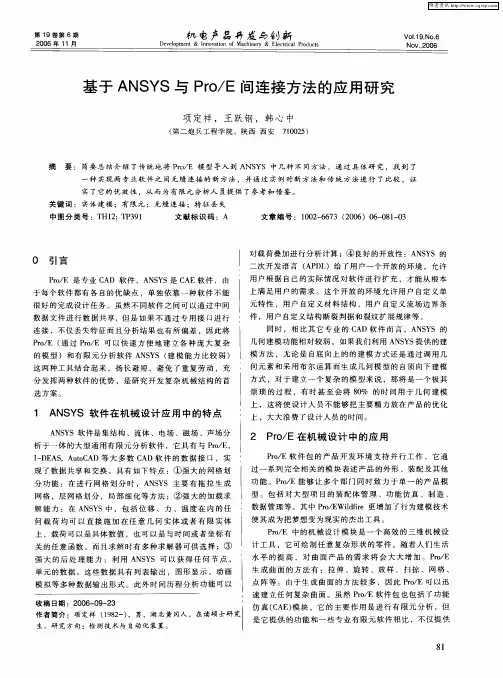

基于ANSYS与Pro／E间连接方法的应用研究
件 ，用户 自定 义结构 断裂判 据 和裂纹扩 展规律 等 。 同时 ，相 比其 它 专业 的 Ｃ Ｄ软件 而言 ，ＡＮ Ｙ 的 Ａ ＳＳ
几 何 建 模 功 能 相 对 较 弱 ，如 果 我 们 利 用 Ａ Ｓ Ｓ提 供 的建 ＮＹ 模 方 法 ，无 论 是 自底 向 上 的 的 建 模 方 式 还 是 通 过 调 用 几
单 元 的 数 据 。 这 些 数 据 具 有 列 表 输 出 ， 图 形 显 示 ，动 画
计 工具 ，它 可 绘制 任意 复 杂形 状 的零件 。随着 人们 生 活 水 平 的 提 高 ，对 曲面 产 品 的需 求 将 会 大 大 增 加 。Ｐｏ Ｅ ｒ／ 生成 曲面 的 方法 有 ：拉伸 、旋 转 、放 样 、扫 掠 、网 格 、
上 ， 大 大 浪 费 了设 计 人 员 的 时 间 。
分 发挥两 种 软件 的优势 ，是研 究 开发 复杂 机械 结构 的首
选方 案 。
１ ＡＮ Ｙ 软 件在 机械 设 计 应 用 中的 特 点 Ｓ Ｓ
Ａ Ｓ Ｓ软 件是集结 构 、流体 、电场 、磁场 、声场 分 ＮＹ 析于 一体 的大 型通用 有 限元 分析 软件 ，它具 有 与 Ｐｏ Ｅ， ｒ／ ＩＤ Ａ ，Ａ ｔ Ａ 等大 多数 Ｃ Ｄ软 件 的 数 据 接 口 ，实 － Ｅ Ｓ ｕｏ Ｄ Ｃ Ａ
ＶＯＩ ９． ６ ． ＮＯ． １ ＮＯ ．００ Ｖ． ２ ６
基 于 ＡＮ ＹＳ与 Ｐ ｏ Ｅ间连 接 方 法 的应 用 研 究 Ｓ ｒ／
项 定 祥 ，王 跃 钢 ，韩心 中
（ 二 炮 兵 工程 学 院 ，陕西 西 安 第 ７０ ２ ） １ ０ ５
ansys常见错误和解决方法
ESYS is not valid for line element.原因：是因为我使用LA TT的时候，把“--”的那个不小心填成了“1”。
经过ANSYS的命令手册里说那是没有用的项目，但是根据我的理解，这些所谓的没有用的项目实际上都是ANSYS在为后续的版本留接口。
对于LA TT，实际上那个项目可能就是单元坐标系的设置。
当我发现原因后，把1改成0——即使用全局直角坐标系，就没有W ARNING了。
当然，直接空白也没有问题。
NO.0002使用*TREAD的时候，有的时候明明看文件好好的，可是却出现*TREAD end-of-file in data read.后来仔细检查，发现我TXT的数据文件里，分隔是采用TAB键分隔的。
但是在最后一列后面，如果把鼠标点上去，发现数据后面还有一个空格键。
于是，我把每个列最后多的空格键删除，然后发现上面的信息就没有了。
NO.0003Coefficient ratio exceeds 1.0e8 - Check results.这个大概是跟收敛有关，但是我找不到具体的原因。
我建立的一个桥梁分析模型，尽管我分析的结果完全符合我的力学概念判断，规律完全符合基本规律，数据也基本符合实际观测，但是却还是不断出现这个警告信息。
NO.0004*TREAD end-of-file in data readtxt中的表格数据不完整！NO.0005No *CREA TE for *END. The *END command is ignored忘了写*END了吧，呵呵NO.0006Keypoint 1 is referenced by only one line. Improperly connected line set for AL command两条线不共点,尝试nummrg命令。
NO.0007L1 is not a recognized PREP7 command, abbreviation, or macro. This command will be ignored还没有进入prep7，先：/prep7NO.0008Keypoint 2 belongs to line 4 and cannot be moved关键点2属于线4，移动低级体素时先移动高级体素！NO.0009Shape testing revealed that 32 of the 640 new or modified elementsviolate shape warning limits. To review test results, please see theoutput file or issue the CHECK command.单元形状奇异，在我的模型中6面体单元的三个边长差距较大，可忽略该错误NO.0010用命令流建模的时候遇到的The drag direction (from the keypoint on drag line 27 that is closestto a keypoint KP of the given area 95) is orthogonal to the areanormal at that KP. Area cannot be dragged by the VDRAG command.意思是拉伸源面的法向与拉伸路径垂直，不能使用VDRAG命令ASEL,S,LOC,Z,143e-3VDRAG,ALL, , , , , , 27本意是按位置z=143e-3位置的面，然后沿编号27的线拉伸，出错，之前用该语句没有任何问题。
proe与ansys转换
Pro/Engineer与ANSYS的数据交换1.常用交换方法(1)利用IGES中间标准格式转换。
由pro/engineer保存的IGES文件格式属于固定每行80字符的ASCII格式文件。
而ANASY本身内置了IGES转换过滤器，所以它支持IGES格式文件的导入。
但是转换过滤程序允许输入部分模型参数，所以ANSYS有时会把不能识别的特征省略掉。
当Pro/Engineer中建立的模型特征过多或结构过于复杂时，使用IGES文件格式输入到ANSYS后很可能产生模型断裂、丢失实体等情况，会直接影响模型后续分析的准确性。
(2)使用ANSYS—Pro/Engineer接口转换。
ANSYS软件安装选项中包含与Pro/Engineer软件的接口模块“Connection for Pro/Engineer”。
此模块不仅能将Pro/Engineer模型数据直接转换给ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pro/Enginee模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，ANSYS在默认状态无法识别Pro/Engineer中的prt文件，以下就是具体的配置方案。
1)单击【开始】--【程序】--【ANSYS10.0】--【Utilities】--【ANS-ADMIN】命令，点选【Configuration options】单选按钮，再单击OK按钮。
在弹出的对话框中点选【Configuration Connection for Pro/Engineer】按钮，再单击OK。
在弹出的对话框中的下拉菜单ANSYS Product中选择【ANSYS Multiphysics】，并在Graphics device name中选择【win32】，单击OK按钮。
如何设置ProE与ANSYS接口连接与使用方法
1. 如何设置Pro/E与ANSYS接口连接与使用方法（图文教程）- 机械工程...使得在Pro/E中建好的模型直接导入到ANSYS中，由于目前CAD 和CAE这两个领域最具代表性的应用软件分别是Pro/E 和ANSYS。
Pro/E 拥有强大的实体和曲面造型功能，而ANSYS具有完善的有限元分析功能，这两个软件各自的长处恰恰又是对方的短处。
解决这一矛盾的有效途径是:在Pro/E中进行建模，然后将模型导入到ANSYS 软件中进行有限元分析，从而实现用计算机完成零件设计和分析。
所以，问题的关键是如何把这两个软件结合起来，将Pro/E中生成的模型完整地导入到ANSYS 中去，进而完成所需的有限元分析。
我们以目前流行的版本Pro/ENGINEERWildfire3.0 与ANSYS10.0 为研究对象，进行了实体模型在两个不同软件之间的转换和连接。
1 ANSYSI0.0 与ProlE接口连接ANSYS l0.0 软件安装选项中包含与Pro/Engineer 软件的接口模块"Connection for Pro/Engineer" (见图1)。
此模块不仅能将ProlE模型数据直接转换给ANSYS ，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pro/E模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，因此下面将对此类方案着重进行分析。
2 ANSYS直接集成在Pro/E中的方法(1) ANSYS 直接集成在Pro/E步骤①设置ANSYS 与Pro/E的接口选择"程序"ANSYS l0.0 →Utilities→ANS_ADMIN ，打开ANS_ADMIN 10.0 管理器，选取" Configurrationoptions" 后点"OK" 确定(见图2);②在Configuration options 配置选项对话框中选择Configure Connection for Pro/E 的连接(见图3)，点"OK" 确定;③在随之打开Configure ANSYS Connection forpro/E的对话框中将ANSYS Product 设置为ANSYSMultiphysics. 而图形显示设备Graphics devicename设置为WIN32 (见图4);④最后在ProlE 安装信息"Pro Engineerinstallation path" 对话框中输入Pro.尼在本计算机中的安装路径如E:roeWildfire 3.0, " Languageused with Pro/Engineer" 选项用默认的"usascii,点击"K" 成ANSYS 与Pro/E的接口设置(见图5)。
PROE和ANSYS接口问题
2 . 使用A N S Y S —P r o /ENGINEER接口转换A N S Y S 软件安装选项中包含与P r o / E N G I N E E R 软件的接口模块“Co nnection for Pro/Engineer”。
此模块不仅能将Pro/E模型数据直接转换给ANSYS，同时还提供了以执行部件为基础的参数优化设计功能。
该功能允许从建立以部件为基础的参数化Pr o/E模型开始，用ANSYS程序对其进行优化，并以一个优化的模型结束，而且建立好的模型仍是以部件为基础的参数化模型。
此模块能给工程人员在有限元分析过程中考虑采用何种前后处理提供最好的支持。
利用软件自带接口能够快速准确地导入数据，因此下面将对此类方案着重进行分析。
ANSYS在默认的状态下是不能对Pro/E中的prt(或asm)文件进行直接转换的。
必须通过以下过程对ANSYS设进行连接设置以激活模块。
图3 ANS_ADMIN 9.0对话框鼠标点击“ 开始→ 程序→ANSYS 9.0→Utilities→ANS_ADMIN”，出现如图3所示对话框，选择“Configuration options →O K ” ，接下来的对话框顺序选取“Configurati on Conn ection forPro/ENGINEER → OK”和“ANSYSMultiphysics & WIN32 → OK”。
完成后，A N S Y S会自动提示已在自己的安装目录中成功生成了config.anscon文件，在接下来出现的对话框“PRO/ENGINEERInstallation path”选项后输入P r o / E 的起始安装路径如“ E : \proeWildfire 2.0”，“Language used with Pro/Engineer”选项用默认的“usascii”，然后点击“0K”。
出现对话框提示在Pro/E目录下成功建立了一个protk.dat文件，点击确定即完成配置。
