电子线路cad上机考试题及答案

电子线路cad上机考试题及答案电子线路CAD上机考试题及答案一、单项选择题（每题2分，共20分）1. 在电子线路CAD中，用于表示电流方向的符号是（）。

A. VB. IC. RD. C答案：B2. 在进行电路仿真时，以下哪个元件是不需要的？（）A. 电阻B. 电容C. 电感D. 电源答案：D3. 在电路图中，以下哪个符号代表二极管？（）A. ∇B. ∆C. ∑D. ⊕答案：D4. 在电子线路CAD软件中，以下哪个功能用于绘制电路图？（）A. 仿真B. 编译C. 绘制D. 调试答案：C5. 以下哪个元件的阻值会随着电压或电流的变化而变化？（）A. 电阻B. 电容C. 电感D. 二极管答案：D6. 在电子线路CAD软件中，用于表示地线的符号是（）。

A. VB. GC. ED. H答案：B7. 在电路仿真中，以下哪个参数是不需要设置的？（）A. 工作频率B. 电源电压C. 元件值D. 仿真时间答案：A8. 在电子线路CAD中，以下哪个元件用于放大信号？（）A. 电阻B. 电容C. 电感D. 三极管答案：D9. 在电路图中，以下哪个符号代表晶体管？（）A. QB. TC. RD. L答案：A10. 在电子线路CAD软件中，以下哪个功能用于检查电路图的错误？（）A. 仿真B. 编译C. 绘制D. 调试答案：D二、多项选择题（每题3分，共15分）1. 在电子线路CAD中，以下哪些元件是基本的无源元件？（）A. 电阻B. 电容C. 二极管D. 三极管答案：A B2. 在电路仿真中，以下哪些参数是必须设置的？（）A. 元件值B. 工作频率C. 电源电压D. 仿真时间答案：A C D3. 在电子线路CAD软件中，以下哪些功能是用于电路仿真的？（）A. 仿真B. 编译C. 绘制D. 调试答案：A D4. 在电路图中，以下哪些符号是用于表示电源的？（）A. VB. GC. ED. H答案：A C5. 在电子线路CAD中，以下哪些元件是基本的有源元件？（）A. 电阻B. 二极管C. 三极管D. 运算放大器答案：B C D三、简答题（每题5分，共20分）1. 请简述电子线路CAD软件的主要功能。

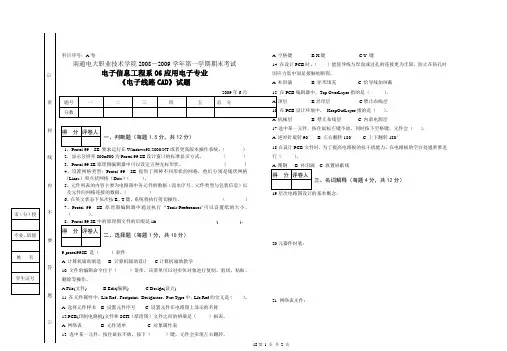

《电子线路CAD》试题A卷

科目序号：A卷南通电大职业技术学院2008－2009学年第一学期期末考试电子信息工程系06应用电子专业《电子线路CAD》试题2009年6月一、判断题（每题1.5分，共12分）1、Protel 99 SE 要求运行在Windows98/2000/NT或者更高版本操作系统。

（）2、显示分辨率800x600为Protel 99 SE设计窗口的标准显示方式。

（）3、Protel 99 SE原理图编辑器中可以设定五种光标形状。

（）4、设置网格类型：Protel 99 SE提供了两种不同形状的网格，他们分别是线状网格（Lines）和点状网格（Dots）（）。

5、元件列表的内容主要为电路图中各元件的数据（流水序号、元件类型与包装信息）以及元件间网格连接的数据。

（）6、在英文状态下依次按E、T键，系统将执行剪切操作。

（）7、Protel 99 SE原理图编辑器中通过执行“Tools\Preferences”可以设置纸的大小。

（）。

.lib ( )。

二、选择题（每题1分，共10分）9 protel99SE 是（）软件A 计算机辅助制造B 计算机辅助设计C计算机辅助教学10 文件的编辑命令位于（）菜单。

该菜单可以对实体对象进行复制、剪切、粘贴、删除等操作。

A File(文件)B Edit(编辑)C Design(设计)11 在元件属性中，Lib Ref、Footprint、Designator、Part Type中，Lib Ref的含义是（）。

A 选择元件样本B 设置元件序号C 设置元件在电路图上显示的名称12 PCB(印制电路板)文件和SCH（原理图）文件之间的桥梁是（）报表。

A 网络表B 元件清单C 对象属性表13 选中某一元件，按住鼠标不放，按下（）键，元件会实现左右翻转。

A 空格键B X键C Y 键14 在设计PCB时，（）能使导线与焊盘或过孔的连接更为牢固，防止在钻孔时因应力集中而是接触处断裂。

A 补泪滴B 矩形填充C 给导线加屏蔽在PCB编辑器中，Top OverLayer指的是（）。

《电子线路CAD》试卷

《电子线路CAD》试卷一、填空题1、CAD是的简称，CAM是的简称。

2、电子线路CAD的基本含义是使用的设计过程，包括、、工作环境模拟、与检测等。

3、单击Protel99SE主画面中的File菜单下的New命令，即可创建一个新的文件，其扩展名是。

4、在“设计文件管理器”窗口，执行File菜单下的New…命令，将弹出新文档选择窗口，该窗口列出了Protel99SE可以管理的文件类型，其中Schematic Document是指、Schematic Library Document是指、PCB Document是指、PCB Library Document是指。

5、在编辑原理图时，执行放置元件操作，在元件未固定前，可通过“空格键”进行元件的方向调整，用“X键”进行方向调整，用“X键”进行方向调整。

6、Protel99SE中，元件的选项属性有、封装形式、。

元件封装形式是印制板编辑过程中布局的操作依据，对于集成电路来说，常见的封装形式有：、、、、、LCCC、PGA、BGA等；电阻器常用的封装形式是；普通二极管封装形式为，小容量电解电容的封装形式一般采用。

7、在编辑电原理图时，连线时一定要使用工具栏中的导线。

8、Protel99SE编辑电原理图时，将电源、地线视为一个元件，通过来进行区分，即使电源、地线符号不同，但只要它们的相同，也将其视为相连。

一般，电源的网络标号定义为，地线的网络标号定义为。

9、Protel99SE中编辑电原理图时要删除多个对象，可先将多个对象标记后，执行菜单下的命令。

10、元件的自动编号，其操作方法是执行菜单下的命令。

11、在电气法测试结果中包含两类错误，其中是警告性错误，而是致命性错误。

12、编辑原理图的最终目的是为了，为生成网络表文件，要执行菜单下的。

网络表文件是文本文件，它记录了原理图中元件?/U>、、以及各元件之间的等信息。

13、双面板的基板上、下两面均覆盖，使上、下两面互连的孔称，元件安装的面称为，另一面称为。

测验A

《电子线路CAD实用教程》测验A一、填空题（30×2分）1、CAD是Computer Aided Design(计算机辅助设计) 的简称，CAM是Computer Adided Manufacturing （计算机辅助制造）的简称。

2、电子线路CAD的基本含义是使用计算机来完成电子线路的设计过程，包括电原理图的编辑、电路功能仿真、工作环境模拟、印制板设计（包括自动布局，自动布线）与检测等。

3、单击Protel99SE主画面中的File菜单下的New命令，即可创建一个新的设计文件库文件，其扩展名是。

ddb 。

4、在“设计文件管理器”窗口，执行File菜单下的New…命令，将弹出新文档选择窗口，该窗口列出了Protel99SE可以管理的文件类型，其中Schematic Document 是指原理图文件、Schematic Library Document是指电原理图元件库文件、PCB Document是指印制板文件、PCB Library Document是指引制板图形库文件。

5、在编辑原理图时，执行放置元件操作，在元件未固定前，可通过“空格键”进行元件沿逆时针方向旋转90°的方向调整，用“X键”进行左右方向调整，用“Y键”进行上下方向调整。

6、Protel99SE中，元件的选项属性有序号、封装形式、型号（或大小）。

元件封装形式是印制板编辑过程中布局的操作依据，对于集成电路来说，常见的封装形式有：DIP、SIP、SOP、SOIC、TSSOP、PQFP、PLCC、PGA、BGA等；电阻器常用的封装形式是AXIAL0.3~AXIAL1.0 ；普通二极管封装形式为DIODE0.3~DIDEO1.0，小容量电解电容的封装形式一般采用RB.2/.4到RB.5/1.0 。

7、在编辑电原理图时，连线时一定要使用wiriting 700/s工具栏中的导线。

8、Protel99SE编辑电原理图时，将电源、地线视为一个元件，通过电源或地线的网络标号来进行区分，即使电源、地线符号不同，但只要它们的网络标号相同，也将其视为相连。

电子线路CAD(A卷)

电子线路CAD期末考试题(A卷)一、填空题（共40分，每小题4分，共10小题）1、EWB零部件箱从左至右有子电路箱、电源箱、无源元件箱、二极管及整流元件箱、晶体管箱、模拟IC、4个数字逻辑部件箱，还有显示元件箱、函数元件箱及机电元件箱这10个零部件箱。

2、保存电路文件时，电路图会自动生成*.ewb 文件。

3、Label选项是给每个元件设定或改变标识，Value用于给元件设定数值。

4、Create Subcircuit是产生子电路命令。

5、用万用表测电压时，选择V，这时将万用表并联在电路中需要测量的两个节点上；选择A，将万用表作安培表使用，并将万用表串联测量电路中。

6、在EWB平台上，要取消所有被选中元器件的选中状态，单击电路工作去的空白部分即可；要取消被选中区域中的某一个元器件的选中状态，按住ctrl 键的同时单击目标元器件。

7、导线十字项链需要放置一个结点，而T形相连则会自动放置。

8、自信号发生器面板上Cycle表示循环输出方式，Step表示单步输出方式。

9、连接仪器时，如果对仪器的各端口不熟悉，可以双击仪器图标，显示仪器的面板，根据面板上的位置进行连接。

10、EWB中可以输出原理图、电路描述、元器件表、子电路、仪表面板及波形。

二、选择题（共20分，每小题2分，共10小题）在每小题列出的四个备选项中只有一个选项是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1、函数发生器的调节信号Frequency为（A ）A、频率B、占空比C、幅度D、直流偏置2、示波器的Time base用于设置示波屏上的（B ）A、Y轴B、X轴C、A通道D、B通道3、连接点在（B ）零部件箱中。

A、有源元件B、无源元件C、指示器件库D、控制器件库4、下列哪个属于瞬态分析命令？( D )A、ActivateB、DC Operating PiontC、FourierD、Transient5、原理图Schematic Options选项属于（C ）菜单中。

《电子线路分析与仿真》考试试卷(A)及答案

3、Connectros·Lib是（）A、分立元件库B、常用接插件库C、集成运放元件库4、标准DIP封装引脚的间距为（）A、10milB、50milC、100mil5、图纸区域栅格的参数默认单位是（）A、milB、mmC、cm6、元件名RES2在（）库中。

A、ST Microclectronics·libB、NEC DSP16-Bit·libC、Device.lib7、极性电容封装名RB·3/·6表示（）A、引脚间距为300mil，元件直径为600milB、引脚间距为0.2cm，元件直径为0.6milC、引脚间距为300mil，元件直径为300mil8、设计原理图时按（）可使元器件旋转90°A、空格键B、X键C、Y键三、判断题（每题2分，共16分）1、protel 99SE可以直接创建一个原理图编辑文件（）2、原理图文件设计必须先加载元器件库方可放置元器件和编辑元器件（）3、Protel 99SE可用来设置机械工程图。

（）4、在电路仿真时，可采用Protel 99SE中元器件库元件设计仿真电路图。

（）5、导孔也称为过孔，用来连接各层导线间的通路。

（）6、原理图设计时，可使用绘图工具绘制元器件符号。

（）7、原理图符号与PCB元器件封装存在一一对应的关系。

（）8、在进行原理图设计时，必须启动Schematil library编辑器。

（）四、原理图与印制电路板设置（每题7分，共28分）1、试说明在设计原理图之前，应确认或完成的设置内容有哪些？2、印刷电路板布局应遵守的基本设计原则是什么？3、试简述原理图新元件步骤。

4、创建PCB元器件封装方法。

五、问答题（每题6分，共24分）1．简述原理图设计模块和印刷电路板模块主要功能。

2．简述PCB设计规划及流程。

3．简述自动布线的步骤及流程。

4.简述可视栅格、捕获栅格的区别？《电子线路分析与仿真》A卷参考答案一、填空（每空2分，共30分）1、PCB自动布局和布线Route、电路模拟仿真Simulate。

《电子线路CAD》试卷A及参考答案

《电子线路CAD》试卷A及参考答案班级学号姓名分数2015-2016学年第2学期电子专业《电子线路CAD》试卷一、选择题（共30分，每题2分）1. 在进行电原理图编辑时，双击“Schematic Document”图标后，在“Document”文档下自动创建一个文件，其名为AA、Sheet 1.schB、Sheet 1.prjC、Sheet 1.pcbD、Sheet 1.doc2. 原理图文件、印制板文件一般放在C文件夹内A、Design TeamB、Recycle BinC、Documents3. 在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是BA、移动元件B、使选定对象沿逆时针方向旋转90度C、左右对称D、上下对称4. 在画电原理图时，用于连线的只能用A工具栏中的导线A、Wiring ToolsB、Drawing ToolsC、Main Tools5. 多层板的顶层或底层通过 B 与内部的导电层相连A、导线B、过孔C、网络标号6. 单面板中用来放置元件的工作层是AA、顶层（Top Layer）B、底层（Bottom Layer）C、禁止布线层（Keep Out Layer）D、多层（Multilayer）7. Protel99 SE在初次启动时没有以下C菜单A、FileB、ViewC、Design8. 在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字形连接的时候，表面上连在一起的导线实际上并没有电气意义上的连接，需要用C命令才能将交叉的导线连接起来A、Place菜单下的Bus Entry命令B、Place菜单下的Wire命令C、Place菜单下的Junction命令D、Place菜单下的Text Frame命令9. 执行B命令操作，元件将按顶端对齐A、Align RightB、Align TopC、Align LeftD、Align Bottom10. Protel99 SE是用于B的设计软件A、电气工程B、电子线路C、机械工程D、建筑工程11. PCB的布线是指AA、元器件焊盘之间的连线B、元器件的排列C、元器件排列与连线走向D、除元器件以外的实体连接12. 运行Protel99 SE内存容量必须大于AA、32MB、64MC、128MD、256M13. 普通二极管的封装名称是AA、DIODE0.7B、AXIAL0.4C、RB.4/.8D、DIP414. 设置端口电气特性（无定义），应在属性窗口I/O Type中选择DA、Out PutB、BidirectionalC、InputD、Unspecified15. 设置SCH图纸幅面、类型、标题栏等基本信息应使用DA、PCB DocumentB、Tools\Preferene…C、Design\Update PCB…D、Design\Options…二、填空题（共10分，每题2分）1. 如果原理图中的元件数目较多，使用实际导线连接显得很乱时，除了使用网络标号来表示元件引脚之间的电气连接关系外，还可以使用I/O端口描述导线与导线或元件引脚（包括任何两个电气节点）的电气连接关系2. 使用对象属性的操作方法除了按下T ab键调出对象的属性设置窗外，还可直接将鼠标移到操作对象之上，双击鼠标左键，即可调出操作对象的属性设置窗3. 对元件进行自动编号时，可执行“T ools”菜单下的“Annotate…”命令4. 电原理图ERC测试结果中可能包含两类错误，其中“Error ”是致命性错误，必须认真分析5. 在编辑需进行仿真操作的电原理图时，电路图中所有元件的电气图形符号一律取自“Design Explorer 99 SE\Library\SCH”文件夹下的“Sim.ddb ”仿真测试用元件电气图形符号数据文件包内相应的元件库文件中三、名词解释（共20分，每题4分）1. 电子线路CAD：使用计算机来完成电子线路的设计过程。

《电子线路CAD》测试题1

临沂师范学院2010—2011学年度第2学期《电子线路CAD》测试题1 (适用于2008级电子信息工程本科学生开卷考试时间60分钟)总分一、选择题（单选题共7题，每题4分，共28分）1．在我们绘制电路原理图时，首先须进行文档设置，即设定图纸大小、方向、套用图纸模板等操作，能实现上述操作的是（）A．Edit\Change B．Design\OptionsC．Tool\Preferences D．Simulate\setup2．在绘制电路原理图时，我们通常都要共地，下列那个网络标号是地的网络标号（）A．VCC B．VDD C．GND D．VSS3．在绘制电路原理图时，可以按照需要以不同的分辨率显示电路图。

若想整个电路图显示在当前编辑区，可用下列（）命令。

A．Fit Document B．Fit All Object C．Area D．Around Point4．绘制好电路原理图后，需要对所有元器件进行自动编号。

请问下面哪些命令可以实现此功能（）A．Align B．Process Container C．Annotate D．Preferences 5．Electrical Grids 选项可以设置（）A、可视栅格B、光标跳跃栅格C、电子捕捉栅格D、标题栏6．如果要删除原理图中的许多对象，可以先选取这些对象，然后利用Edit菜单中的（）命令将它们一次性全部删除。

A．Cut B．Delete C．Clear D．Move7．在Preferences对话框的Schematic选项卡中，如果取消选择Auto-Junction复选框，当原理图中出现T字型连接的时候，表面上连在一起的导线实际上并没有在电气意义上的连接，需要用（）命令才能将交叉的导线连接起来。

A．Place菜单下的Net Label命令B．Place菜单下的Wire命令C．Place菜单下的Manual Junction命令D．Place菜单下的Port命令二、填空题（共7题，每题4分，共28分）1．一般的EDA软件或者电子线路CAD软件，比如Protel DXP，主要实现的三项任务是：、信号的仿真以及印刷电路板制版。

电子线路CAD试卷及答案分析

一、单选题1、Protel99SE是用于（ B ）的设计软件。

A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE原理图文件的格式为（ C ）。

A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE原理图设计工具栏共有（ C ）个。

A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。

A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。

A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。

Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom风嗯9、执行(A)命令操作,元气件按右端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。

A、回车键B、空格键C、X键D、Y键11、原理图设计时,实现连接导线应选择(B )命令。

A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。

A、Page UpB、Page DownC、HomeD、End13、在原理图设计图样上放置的元器件是（ A）。

电子线路cad期末考试题及答案

电子线路cad期末考试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑与门的输出为高电平的条件是：A. 所有输入都为高电平B. 至少有一个输入为高电平C. 所有输入都为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个元件不是模拟电路的基本元件？A. 电阻器B. 电容器C. 电感器D. 逻辑门答案：D3. 在模拟电路中，放大器的主要功能是：A. 减小信号B. 转换信号C. 放大信号D. 过滤信号答案：C4. 以下哪个选项不是数字电路的特点？A. 离散信号B. 连续信号C. 逻辑运算D. 布尔代数答案：B5. 在电子线路CAD中，PCB设计通常不包括以下哪个步骤？A. 原理图绘制B. 布线C. 3D打印D. 钻孔答案：C6. 下列哪个不是电子线路CAD软件的功能？A. 电路仿真B. 电路优化C. 电路测试D. 电路生产答案：D7. 在电子线路设计中，电源滤波器的主要作用是：A. 提高电源电压B. 降低电源电压C. 减少电源噪声D. 增加电源电流答案：C8. 以下哪个元件不是用来进行信号放大的？A. 晶体管B. 运算放大器C. 电阻器D. 场效应管答案：C9. 在数字电路设计中，触发器的主要功能是：A. 存储一位二进制信息B. 进行算术运算C. 进行逻辑运算D. 进行信号放大答案：A10. 下列哪个不是电子线路CAD软件的输出文件格式？A. .schB. .dxfC. .pdfD. .brd答案：C二、填空题（每题2分，共20分）1. 在数字电路中，一个基本的逻辑门至少需要________个输入信号。

答案：22. 模拟电路中的信号是________的。

答案：连续3. 在电子线路CAD中，PCB布局设计的主要目的是________。

答案：优化电路性能和减少成本4. 电路仿真软件通常用来模拟电路的________。

答案：工作状态5. 在电子线路设计中，电源滤波器通常由________和电容器组成。

电子线路CAD试题(真题)

一、抄画电路原理图（30分）1、在第一题文件夹中新建设计项目文件1.PRJPCB；2、新建原理图文件，文件名为1.SCHDOC；3、按下图尺寸及格式画出标题栏，严禁填写标题栏内文字；注：①尺寸单位为：mil。

4、按照附图一内容画图；5、生成网络表；6、生成材料清单。

JJJJJJJJHJJMNHJHHJIKL..[..FFFFFFFFFFFFFFFFFRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRRERRRRRRRRRRRRRRRRRRRRRRDDR6555234ABCD432A 1B 2C3E 14E 25E 36Y 015Y 114Y 213Y 312Y 411Y 510Y 69Y 77U 374L S 13812345611128U 474L S 303U 5A74L S 006U 5B74L S 008U 5C74L S 0011U 5D74L S 00+5V+5VV c c20I o u t 111l s b D I 0I o u t 212D I 1D I 2R f b9D I 3D I 4V r e f8D I 5D I 6m s b D I 7I L E 19W R 218C S W R 12X f e rU 1D A C 0832321411U 2A L M 324567U 2BL M 324+5V +5V+12V-12VR 110KR 220KR 320K R 4470K R 5470KD 1LE D D 2L E D1234J 1C O N 4+5V +12V -12VA 3A 4A 5I O W 考生姓名准考证号码身份证号码评卷姓名题号出生年月日成绩性别（考生单位）附图一二、集成库的制作（30分）1、按照附图二提供的内容，设计集成库74LS38.LIBPKG ；2、创建原理图元件库为1.SCHLIB ，并添加元件74LS38（4集成度，附图二左图所示）3、零件封装库为2.Pcblib ，并通过向导添加表面粘贴式零件封装SOP-14，焊盘及外形尺寸如附图三所示；4、生成集成库文件74LS38.IntLib ；附图三注：MILLIMETERS （公制单位：mm ）附图二1mil=0.0254mm三、电路原理图设计及PCB制作（40分）1、电路设计要求：电路能够实现220V市电供电，实现控制开关的按下打开楼道照明灯，延时15分钟后自动关灭的照明功能；设计提示：（1）可选用器件555定时器、12V三端稳压电源、整流桥、变压器、电阻、电容若干、继电器、220V照明设备等；（2）照明设备可在PCB板中设置外接实现。

电子线路CAD试题库及答案

电子线路CAD复习题一、选择题1、Computer Aided Design简称为（ A ）(A) CAD （B）CAM （C）EDA （D）PLD2、运行Protel99 SE所要求的最低分辨率是（C ）（A）800＊600 （B）1000＊1000 （C）1024＊768 （D）1024＊6783、在进行电原理图编辑时，双击”Schematic Doc u ment”图标后，在”Document”文档下自动创建一个文件，其名为（ A ）（A）Sheet n.Sch (B)Sheet n.Prj (C)Sheet n.Pcb (D)Sheet n.Doc4、原理图文件、印制板文件一般放在 C 文件夹内（A）Design T eam （B）Recycle Bin （C）Documents5、原理图编辑好后，为了获得较好的打印效果，应将图纸方向设置为（ B ）（A）Landscape（水平）（B）Portrain（垂直）（C）两种方向均可6、设置SCH的工作环境时，”Visible”、”Snap”、”Electrical Grid”三者的取值大小要合理，否则连线时会造成定位困难或连线弯曲的现象。

一般来说，可视栅格大小与锁定栅格大小相同，而“电气格点自动搜索”半径范围要 A 锁定栅格距离的一半。

（A）略小于（B）略大小（C）等于7、在放置元件操作过程，按下键盘上的T ab键，其作用是（ A ）（A）修改元件属性（B）旋转（C）空一格8、在元件属性设置窗中，元件的序号应在哪设置（ B ）（A）Footprint （B）Designator （C）Part(第一个)9、在元件属性设置窗中，元件的型号或大小应在哪设置（ C ）（A）Footprint （B）Designator （C）Part(第一个)10、在进行电原理图编辑时，如单击鼠标左键选定目标元件，这时如按空格键，则执行的操作是（ B ）（A）移动元件（B）使选定对象沿逆时针方向旋转90度（C）左右对称（D）上下对称11、在画电原理图时，用于连线操作的只能用 A 工具栏中的导线（A）Wiring Tools （B）Drawing Tools （C）Main T ools12、 A 既可用于同一张电路图内任何两个引脚之间的电气连接关系，也可用于表示同一电路系统中各分电路图之间元件引脚的连接关系。

电子线路CAD试卷及答案

电子线路CAD试卷及答案一、单选题1、Protel99SE是用于（ B ）的设计软件。

A、电气工程B、电子线路C、机械工程D、建筑工程2、Protel99 SE原理图文件的格式为（ C ）。

A、*.SchlibB、*.SchDocC、*.SchD、*.Sdf3、Protel99 SE原理图设计工具栏共有（ C ）个。

A、 5B、 6C、 7D、 84、执行（C ）命令操作，元器件按水平中心线对齐。

A、CenterB、Distribute HorizontallyC、Center HorizontalD、Horizontal5、执行（ B ）命令操作，元器件按垂直均匀分布。

A、VerticallyB、Distribute VerticallyC、Center VerticallyD、Distribute6、执行（B ）命令操作，元器件按顶端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom7、执行(D )命令操作,元器件按底端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom8、执行(C )命令操作,元器件按左端对齐。

Ａ、Align Right B、Align TopC、Align LeftD、Align Bottom风嗯9、执行(A)命令操作,元气件按右端对齐。

A、Align RightB、Align TopC、Align LeftD、Align Bottom10、原理图设计时,按下(B )可使元气件旋转90°。

A、回车键B、空格键C、X键D、Y键11、原理图设计时,实现连接导线应选择(B )命令。

A、Place/Drawing Tools/LineB、Place/WireC、WireD、Line12、原理图编辑时,从原来光标下的图样位置，移位到工作区中心位置显示，快捷键是（ C ）。

专科《电子线路CAD》_试卷_答案

专科《电子线路CAD》一、（共75题,共150分）1. 设定电源及接地符号的方向，下列四个方向中不包括（）。

（2分）A.0 DegressB.90 DegreesC.180 DegreesD.360 Degrees.标准答案：D2. 放置网络标号，重复的编号将导致元件（）。

（2分）A.对接B.断路C.短接D.悬空.标准答案：C3. 瞬态特性分析可以获得电路中各节点对地电压、支路电流等信号的（）。

（2分）A.瞬时值B.静态值C.起始频率D.终了频率.标准答案：A4. 在原理图编辑器中，画图工具(Drawing Tools)栏内直线形状选择点划线应为（）。

（2分）A.SolidB.DashedC.DottedD.Small.标准答案：C5. 如果系统物理尺寸足够小，并且所有点同时响应为一个统一单位，则称为（）。

（2分）A.统一系统B.集合系统C.集总系统D.单位系统.标准答案：C6. 区分一个系统是分布式系统还是集总系统，要由流经该系统的信号的（）来决定。

（2分）A.上升时间B.下降时间C.过冲时间D.下冲时间.标准答案：A7. 下列哪一个是正确表达了光标会自动定位在R1上，并高亮显示（）。

（2分）A.GGR1B.GSR1C.SSR1D.SR1.标准答案：C8. 手机PCB板走线宽度最小可以做到多少MM（）。

（2分）A.0.1B.0.01C.0.001D.1.标准答案：A9. Layout中元件封装向导中包含几种形式（）。

（2分）A.5B.6C.7D.8.标准答案：B10. EMC定义中不包含的内容是（）。

（2分）A.EMIB.EMSC.EMBD.以上都是.标准答案：C 11. EMC认证是中国的图标是（）。

（2分）A.FCCCFD.标准答案：B12. 线路板设计中顶层丝印在哪一层（）。

（2分）A.第5层B.第6层C.第7层D.第4层.标准答案：B13. 复位电路放置位置说法正确的是（）。

（2分）A.靠近所在ICB.靠近所在电源C.靠近所在接口D.靠近电路版边缘.标准答案：A14. 印制电路板的（）层只要是作为说明使用。

电子线路CAD复习考试题及答案

四、名词解释1．ERC和DRC2．PCB编辑器中的丝印层3．文件复制4．网络表5．静态工作点分析6．CAD和CAM7．Electrical Grid8．原理图I/O端口9．元件封装图10．PCB编辑器中的禁止布线层11．原理图总线12．覆铜板13．网络标号14．直流扫描分析15．瞬态特性分析五、简答题1. 简要说明为什么要锁定栅格？2. 简要说明元件放置操作过程。

3．简述删除单个对象的操作方法。

4．印制电路板有哪些种类？简述它们的特点。

5．简述从电原理图中抽取网络表文件的操作过程？6．设置自动布线时布线参数有哪些？7．试列出画线工具栏内的5种常用工具。

8．简述放置网络标号的操作过程。

9．试列出画图工具栏内的5种常用工具。

10．在PCB布线或连线前元件引脚焊盘有何要求并简述操作方法？11．简述Protel99 SE PCB编辑器中的信号层（Signal layers）12．简述在PCB布局时元件间距的设置原则？13.原理图编辑器Design\Option…中可以设置哪些内容？14．简述放置网络标号的操作过程。

15．在PCB上设置跨接线时，应遵循哪些原则？16．简述修改对象属性的操作方法17．简述PCB中放置元件封装图的操作过程？18．简述为什么要进行手工预布线。

六、论述题1．试述电路板上元件排列方式的特点。

2．试述PCB设计操作流程。

3．试论述印制板的种类及结构。

四、名词解释（1 ERC: 原理图的电气检查DRC: PCB设计规则检查2 通过丝网印刷方式将元件外形、序号以及其他说明性文字印制在元件面或焊锡面上，以方便电路板生产过程的插件（包括表面封装元件的贴片）以及日后产口的维修操作。

丝印层一般放在顶层（Top Overlayer）。

3机械层没有电气特性，主要用于放置电路板上一些关键部位的注标尺寸信息、印制板边框以及电路板生产过程中所需的对准孔，允许同时使用4个机械层，常用1～2个机械层，对准孔、印制板边框等放在机械层4，而注标尺寸、注释文字等放在机械层1内。

电子线路CAD试题答案

1.什么是EDA?电子线路CAD的含义是什么？起什么左右？Protel ORCAD，Allegro分布是哪家公司产品？答：EAD是电子系统设计自动化的简称，电子线路CAD是电子线路计算器辅助设计的简称，主要用于辅助IC设计，电子电路设计，电路板设计，含仿真电路图设计自动布局布线，版面设计及验证等。

Protel :Altium公司產品，ORCAD:cadence公司產品，Allegro:cadence公司產品。

2.什么是光绘？有何忧点？光绘文件格式是什么？答：光绘机是一种计算器系统，可以接受CAD设计的PCB图形数据文件，它将利用光线直接在底片上绘制图形，然后经过显影，定影得到菲林底版，使光绘技术制作印制板菲林底板，速度快，精度高，质量好，而且避免在人工贴图或绘制底图时可能出现的人为错误，大大提高了工作效率，缩短了印制板的生产周期，光绘机使用的标准数据格式是Gerber RS274X格式。

3.什么是组件标号？绘制完电路图后标号发生混乱，如何处理？有哪两种处理方式？答:在绘制电路原理图时，设置在图纸上的每一个组件都有一个唯一的标号，与之相对应，组件的标号是原理图提供组件信息的主要途径，是为原理图选择各种组件规则检查和生成电路图SPICE NEHIST的主要依据。

在设计原理图过程中已经为每一个组件定义了一个相应的标号，但是在编辑的过程中经常需要添加或删除电路图中的组件，这样整个原理图的组件标号可能出现混乱，可通过如下两种方式解决：（1）手工修正，此方法操作简单，但是效率低。

（2）（3）利用Protel DXP提供的原理图自动标注功能标注组件。

4.何谓多功能组件？答：是指一类电子组件，其中一个组件体内具有多个功能完全相同的模块，如集成电路中的门电路系列。

5.什么是层次原理图？有何有点？答：把整张电路图分成几部分来画，特别是把整个电路图按照不同的功能分画在几张小图上，这种电路图称为层次原理图，这样做不但方便于交流，而且是更大的好处是可以是很复杂的电路变成相对简单的几个模块，结构清晰明了，非常便于检查，也容易修改。
