6KV 母线PT保护

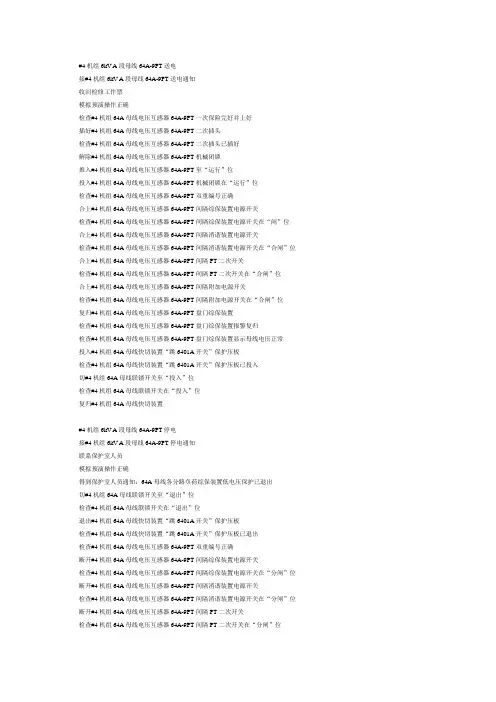

2日：6KV母线PT停送电
#4机组6kV A段母线64A-9PT送电接#4机组6kV A段母线64A-9PT送电通知收回检修工作票模拟预演操作正确检查#4机组64A母线电压互感器64A-9PT一次保险完好并上好插好#4机组64A母线电压互感器64A-9PT二次插头检查#4机组64A母线电压互感器64A-9PT二次插头已插好解除#4机组64A母线电压互感器64A-9PT机械闭锁推入#4机组64A母线电压互感器64A-9PT至“运行”位投入#4机组64A母线电压互感器64A-9PT机械闭锁在“运行”位检查#4机组64A母线电压互感器64A-9PT双重编号正确合上#4机组64A母线电压互感器64A-9PT间隔综保装置电源开关检查#4机组64A母线电压互感器64A-9PT间隔综保装置电源开关在“闸”位合上#4机组64A母线电压互感器64A-9PT间隔消谐装置电源开关检查#4机组64A母线电压互感器64A-9PT间隔消谐装置电源开关在“合闸”位合上#4机组64A母线电压互感器64A-9PT间隔PT二次开关检查#4机组64A母线电压互感器64A-9PT间隔PT二次开关在“合闸”位合上#4机组64A母线电压互感器64A-9PT间隔附加电源开关检查#4机组64A母线电压互感器64A-9PT间隔附加电源开关在“合闸”位复归#4机组64A母线电压互感器64A-9PT盘门综保装置检查#4机组64A母线电压互感器64A-9PT盘门综保装置报警复归检查#4机组64A母线电压互感器64A-9PT盘门综保装置显示母线电压正常投入#4机组64A母线快切装置“跳6401A开关”保护压板检查#4机组64A母线快切装置“跳6401A开关”保护压板已投入切#4机组64A母线联锁开关至“投入”位检查#4机组64A母线联锁开关在“投入”位复归#4机组64A母线快切装置#4机组6kV A段母线64A-9PT停电接#4机组6kV A段母线64A-9PT停电通知联系保护室人员模拟预演操作正确得到保护室人员通知：64A母线各分路负荷综保装置低电压保护已退出切#4机组64A母线联锁开关至“退出”位检查#4机组64A母线联锁开关在“退出”位退出#4机组64A母线快切装置“跳6401A开关”保护压板检查#4机组64A母线快切装置“跳6401A开关”保护压板已退出检查#4机组64A母线电压互感器64A-9PT双重编号正确断开#4机组64A母线电压互感器64A-9PT间隔综保装置电源开关检查#4机组64A母线电压互感器64A-9PT间隔综保装置电源开关在“分闸”位断开#4机组64A母线电压互感器64A-9PT间隔消谐装置电源开关检查#4机组64A母线电压互感器64A-9PT间隔消谐装置电源开关在“分闸”位断开#4机组64A母线电压互感器64A-9PT间隔PT二次开关检查#4机组64A母线电压互感器64A-9PT间隔PT二次开关在“分闸”位断开#4机组64A母线电压互感器64A-9PT间隔附加电源开关检查#4机组64A母线电压互感器64A-9PT间隔附加电源开关在“分闸”位解除#4机组64A母线电压互感器64A-9PT机械闭锁拉出#4机组64A母线电压互感器64A-9PT至“检修”位拔下#4机组64A母线电压互感器64A-9PT二次插头检查#4机组64A母线电压互感器64A-9PT二次插头已拔下。
6KV母线段PT二次回路分析
6KV母线段PT二次回路分析摘要：在6KV母线段上设置了两个PT，主PT#1PT和辅助PT #2PT。
它们都起到了监视母线电压的作用，其中#1PT既可显示线电压也可显示相电压，而#2PT只可显示线电压。
同时#1P带有低电压保护和6KV接地信号继电器，#2PT带有负序和低电压信号继电器。
因此，主PT和辅助PT二次开关跳闸后的影响与处理的方法是不一样的，下面结合二次回路进行分析。
关键词： PT 二次开关跳闸影响1.6KV母线段#1PT和PT #2PT电压监视在#1PT#2PT上都有电压切换把手，通过它我们可以切换电压，用以监视母线电压和绝缘情况。
2.对6KV母线段#1PT二次回路的介绍，#1PT二次侧有两个二次开关SF1、SF2，SF1为星侧开关，SF2为角侧开关。
2.16KV母线段#1PT二次开关SF1掉闸后影响及处理2.1.1 对0.4KV段低电压保护和备自投的影响：从图（1）低电压跳闸回路中可以看出，在0.4KV段低电压保护跳闸回路中串入了备用电源电压监视接点KLV1（2）。
从图2可以看出，KLV1（2）接点监视的是#1、2低厂备变高压侧开关所在母线段的#1PT AB相间的电压，即OBC02（OBD01）段#1PT AB相间的电压（结合图2和图3可以判断出）。
以#1低厂备变高压侧所在6KV母线#1PT为例，当OBC02段#1PT二次开关SF1跳闸，则A630、B630总线将失去电压，图2中KV1失磁，KLV1（2）电压监视接点打开。
从图1可以看出，当KLV1（2）电压监视接点打开，闭锁了0.4KV低电压保护跳闸。
此时如果6KV 1BA（1BB）段故障失电，0.4KV厂用段1CA、1CB（1CC、1CD、1CE）将失电，1CA、1CB（1CC、1CD、1CE）段低电压保护将不跳闸。
由于工作进线开关未跳闸，备用电源将不会自动投入，将造成0.4KV厂用段1CA、1CB（1CC、1CD、1CE）段失电，严重影响机组的安全稳定运行。
浅谈一起6KV母线PT一次保险熔断事故
浅谈一起6KV母线PT一次保险熔断事故摘要：母线PT一次保险熔断作为一种故障经常发生，发生后往往伴随其他故障现象，经常伴随接地报警，导致不能第一时间判断故障情况。
本文通过一次真实6KV母线PT断线事故阐述了事故发生经过、故障判断情况以及事故处理过程，并根据现场实际情况进行了防范措施制定。
Bus PT a safety fuse as a kind of failure often happens, happens often accompanied by other fault phenomena, often with grounding alarm, cause you can't judge fault in the first place.In this paper, through a true 6 kv bus bar PT wire break accident the situation after the accident, fault diagnosis and accident treatment process, and preventive measures according to the actual situation.关键词：母线；PT；熔断；分析母线PT一次保险熔断作为一种故障经常发生，发生后往往伴随其他故障现象，经常伴随接地报警，导致不能第一时间判断故障情况。
本文通过一次真实6KV母线PT断线事故阐述了事故发生经过、故障判断情况以及事故处理过程，并根据现场实际情况进行了防范措施制定。
1 故障前运行情况1.1 故障前运行方式单台机组设置两段6KV母线由高厂变接带，启备变通过快切装置备用，6KV输煤共两段，分别由单元机组各接带一段，即输煤6KV01段由1号机组6KV11段接带，输煤6KV02段由2号机组6KV22段接带。
故障前机组运行，6KV由高厂变供电，系统处于正常运行方式。

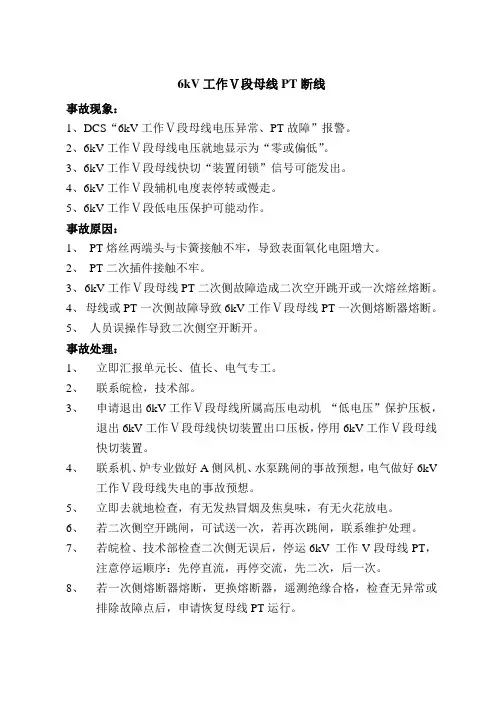

6kV工作Ⅴ段母线PT断线
6kV工作Ⅴ段母线PT断线事故现象：1、DCS“6kV工作Ⅴ段母线电压异常、PT故障”报警。
2、6kV工作Ⅴ段母线电压就地显示为“零或偏低”。
3、6kV工作Ⅴ段母线快切“装置闭锁”信号可能发出。
4、6kV工作Ⅴ段辅机电度表停转或慢走。
5、6kV工作Ⅴ段低电压保护可能动作。
事故原因：1、PT熔丝两端头与卡簧接触不牢，导致表面氧化电阻增大。
2、PT二次插件接触不牢。
3、6kV工作Ⅴ段母线PT二次侧故障造成二次空开跳开或一次熔丝熔断。
4、母线或PT一次侧故障导致6kV工作Ⅴ段母线PT一次侧熔断器熔断。
5、人员误操作导致二次侧空开断开。
事故处理：1、立即汇报单元长、值长、电气专工。
2、联系皖检，技术部。
3、申请退出6kV工作Ⅴ段母线所属高压电动机“低电压”保护压板，退出6kV工作Ⅴ段母线快切装置出口压板，停用6kV工作Ⅴ段母线快切装置。
4、联系机、炉专业做好A侧风机、水泵跳闸的事故预想，电气做好6kV工作Ⅴ段母线失电的事故预想。
5、立即去就地检查，有无发热冒烟及焦臭味，有无火花放电。
6、若二次侧空开跳闸，可试送一次，若再次跳闸，联系维护处理。
7、若皖检、技术部检查二次侧无误后，停运6kV 工作V段母线PT，注意停运顺序：先停直流，再停交流，先二次，后一次。
8、若一次侧熔断器熔断，更换熔断器，遥测绝缘合格，检查无异常或排除故障点后，申请恢复母线PT运行。
9、PT恢复运行后，检查无异常，申请恢复快切装置装置运行，投入快切装置出口压板及母线所属高压电机“低电压”保护压板。
预防措施：1、加强对DCS母线电压的监视，发现异常应及时汇报处理。
2、严格执行巡检制度，及时发现问题，处理问题。
3、按时抄表，定期翻看DCS画面，尽早发现问题。
4、利用检修机会，对PT回路进行系统检查，消除存在隐患。
5、在投运PT前，仔细检查，PT熔丝完好，接触紧固，接点处无氧化。
029-公用6KV-A段母线PT保护作业指导书 (2)
Q/CDT河北大唐国际丰润热电有限责任公司发布目次1、范围 (2)2、本指导书涉及的技术资料和图纸 (2)3、安全措施 (2)4、备品备件准备 (2)5、现场准备及工具 (2)6、检修工序及质量标准 (3)7、检修工序及质量标准 (5)8、不符合项通知单 (7)9、完工报告单 (8)10、质量签证单 (11)1、范围本作业指导书适用于河北大唐国际丰润热电有限责任公司公用6KV母线PT保护校验2、本指导书涉及的技术资料和图纸下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2.1 GB26860-2011《电业安全工作规程》2.2 GB 7261-2008《继电器及继电保护装置基本试验方法》2.3 GB 14285-2006《继电保护和安全自动装置技术规程》2.4 DL 478-2011《静态继电保护及安全自动装置通用技术条件》2.5 DL/T 624-1997《继电保护微机型试验装置技术条件》2.6《CSC-237A型数字式电动机保护测控装置技术说明书》（北京四方继保自动化有限公司）2.7高压厂用电源二次线D05093、安全措施6KV母线停运□严格执行《电业安全工作规程》□严格执行《继电保护安全措施票》□严格执行《危险点控制措施票》4、备品备件准备□CSC-298型数字式PT测控装置一台5、现场准备及工具5.1 现场准备□试验仪器和试验电源准备□工作环境布置5.2 专用工具□继电保护测试仪 1台□万用表 1块□摇表 1块□工具 1包□测试线 1包6、检修工序及质量标准6.1 办理相关工作票□检查验证工作票、继电保护安全措施票和危险点控制措施票6.1.1准备工作安排(见表1)表1 准备工作安排6.1.2主要工器具(见表2)6.1.3二次工作安全措施编制要求(见表3)6.1.4危险点分析及预控(见表4)6.1.5安全注意事项(见表5)表5 安全注意事项表6 校验工作流程7、检修工序及质量标准7.1 公用6KV A段母线PT7.1.1 清扫检查用毛刷或吸尘器清除保护小室内设备的灰尘。
6KV 母线PT一次保险熔断事故处理经过
6KV 母线PT一次保险熔断事故处理经过运行部技术室常瑞华摘要:本文简单介绍了秦皇岛秦热发电有限公司5号机组6KV工作A段C相PT保险熔断的现象和更换经过，重点讲述各报警产生的原因及分析，PT保险更换的措施和依据，目的在于能够对今后事故处理提供借鉴，确保机组安全、稳定运行。
关键词：保险；熔断；原因；分析1 系统运行方式我公司三期厂用系统采用大电流接地系统，这种运行方式内部过电压较低，可采用较低绝缘水平，但接地电流大，高压厂用工作变压器中性点接地电阻为28Ω，发生金属性接地时系统短路电流约为225A，母线电源开关配置零序保护并作用于跳闸，因而降低了供电可靠性。
电源开关和负荷开关的保护之间需要严格的时间配合，以保证在负荷发生接地时负荷开关先于电源开关动作，使故障范围缩到最小。
2 事故经过2008年12月7日16点40分, 秦皇岛秦热发电有限公司5号机组“6KV工作A段母线PT”断线”和“6KV厂用A段快切PT断线”光字报警， 6KV 工作A段电压降至3.5kV。
就地检查6KV厂用A段，母线PT测控装置“零序过压”报警，PT测控装置A、B相电压显示正常约58V，C相电压为0V。
母线上各负荷保护装置发“PT断线”报警信号。
“6KV 公用A段母线零序过压”报警，#1细碎机发“零序过流动作”报警，发电机故障录波器6KV工作A 段A、B相电压波形正常，C相电压回零。
3 各报警产生的原因分析3.1 #1细碎机“零序过流动作”报警#1细碎机采用四方公司CSC-216数字式变压器保护装置，当电动机定子绕组发生单相接地故障时“零序过流动作”报警并作用于设备跳闸。
事故次日对#1细碎机进行耐压试验，电压升至10000V左右再次发生击穿，对电机解体检查发现电机笼条端部开焊，摩擦线圈，致使电机定子线圈端部发生间歇接地,故障录波采集到事故中的零序电流最大值为190A，接近金属性接地的短路电流,远远超过#1细碎电机零序过流动作定值。
6KV母线PT熔断器熔断的现象及处理措施
6KV母线PT熔断器熔断的现象及处理措施文中结合我司一次系统结构，对6KV厂用电母线PT一相，两相，和三相全部熔断，以及PT二次小开关跳闸情况下可能出现的现象进行了理论分析，提出相应的处理办法和建议，使运维人员在发生事故时能够及时有效的判别故障类别，保证厂用电的安全与稳定。
标签：电压互感器熔断器熔断1.前言2006年12月15日，我司#5机6KV工作B段母线PT二次小开关两次跳闸，致使#5机6KV工作B段母线快切装置两次认为母线失压而动作，将#5机6KV 工作B段以串联切换方式自动倒为由启备变供电。
我司6KV厂用电系统采用中性点不接地方式，其电压互感器出现高压熔断器熔断或二次保险跳闸等异常故障，不仅影响电能表的准确计量，还会造成保护装置和安全自动装置的误动作，严重危及机组的安全可靠运行。
所以，就PT保险熔断的现象及原因有必要进行一些分析与探讨。
2.电压互感器一次二次保险熔断（跳闸）现象与原理分析2.1低电压保护动作原则（1）保证重要电动机自启动当母线出现低电压时，母线所带所有异步电机的转速下降，而当电压恢复时，大量电机同时自启动，致使母线电压恢复时间拖长，增加了启动时间，甚至使自启动失败。
因此，为保证重要电机的自启动，应在不重要的电机上加装低电压保护，其动作电压整定为0.6～0.7 倍的额定电压（我司为68V），以0.5s 跳开电动机。
（2）使因电压长时间消失自启动有困难的电机跳闸当电源电压长时间消失，切除自启动有困难的电动机，如电厂的球磨机电机;低电压保护动作电压为0.4～0.5 倍的额定电压（我司为48V），以5～10s 跳开电机。
2.2断相分析图1为电压互感器二次回路原理接线图，其中低电压继电器KV1，KV2，KV3分别监视线电压;KV4为低电压二段（9s）低电压继电器。
2.2.16KV电压互感器一次熔断器熔断一相为了分析方便，使用UA、UB、UC表示一次绕组各相电压;Ua、Ub、Uc 表示二次绕组电压;Ua3、Ub3、Uc3表示三次绕组各相电压。
一起6kV厂用电母线PT保险熔断事故的原因分析及解决方案
Dianqi Gongcheng yu Zidonghua♦电气工程与自动化一起6kV厂用电母线PT保险熔断事故的原因分析及解决方案郑祥云王涧波陈宁(华电潍坊发电有限公司，山东潍坊261204)摘要：以某机组因一台磨煤机单相接地故障引起机组非停为例，分析了导致6(V厂用电母线PT三相保险熔断的原因。
通过查阅行业反措要求及相关规程，提出了解决方案，对6kV PT装置进行了改造。
改造完成后，没有发生过PT保险熔断事故，改造效果明显。
关键词：6(V厂用电；单相接地;PT保险熔断0引言一，6k V厂用电中性点不接地系统若发生单相接地故障，继续运行2h,只要求保护装置发出报警号，给运行一定的故障］，发生接地故障时，生3相电的过电，3.5倍［1］，造成系统绝缘损坏，还可能造成PT保险单相三相熔断，PT，机组的运行造成 ］1事故经过事故一台磨煤机单相接地故障，导致PT三相保险熔断，PT保护装置电压保护，母线的有，造成MFT、机组。
事故过:2018#04#28T19：17：00,2号发电机有功功率为261MW,无功功率为118.2Mvar，6kV IIA、IIB段由#2厂电。
19:18:03,2号机组DCS发出“6kV IIB段母线接地”报警；19:20:24,发出“6kV IIB段电断线”报警,6kV IIB厂用电装置,电关6204关合闸；19：20：27，发出“厂用6kV IIB故障号；19:20:27—19:20:30,6kV IIB段高压动力设备相继跳闸，DCS画面上6kV IIB段母线电压指示为零。
19:20:37,#2汽泵跳闸，触发RB,电泵联启成功；19:21:46,汽包水位为#300mm,三值保护，锅炉MFT、机组。
2检查情况6kV厂用电台A/A/A接线的分组电，一台Y/A/A接线的分组为用电电，为接地。
6kV厂用电系统接线1。
查(1)6kV IIB段母线PT—次保险三相熔断。
(2)6kV IIB母线PT柜电压I电压II段”保护动作，低电压I段动作值为70V、动作时间为0.5s,低电压II为45V为9s,实际 与：设置致。
6KV 母线PT一次保险熔断事故处理经过
6KV 母线PT一次保险熔断事故处理经过运行部技术室常瑞华摘要:本文简单介绍了秦皇岛秦热发电有限公司5号机组6KV工作A段C相PT保险熔断的现象和更换经过，重点讲述各报警产生的原因及分析，PT保险更换的措施和依据，目的在于能够对今后事故处理提供借鉴，确保机组安全、稳定运行。
关键词：保险；熔断；原因；分析1 系统运行方式我公司三期厂用系统采用大电流接地系统，这种运行方式内部过电压较低，可采用较低绝缘水平，但接地电流大，高压厂用工作变压器中性点接地电阻为28Ω，发生金属性接地时系统短路电流约为225A，母线电源开关配置零序保护并作用于跳闸，因而降低了供电可靠性。
电源开关和负荷开关的保护之间需要严格的时间配合，以保证在负荷发生接地时负荷开关先于电源开关动作，使故障范围缩到最小。
2 事故经过2008年12月7日16点40分, 秦皇岛秦热发电有限公司5号机组“6KV工作A段母线PT”断线”和“6KV厂用A段快切PT断线”光字报警， 6KV 工作A段电压降至3.5kV。
就地检查6KV厂用A段，母线PT测控装置“零序过压”报警，PT测控装置A、B相电压显示正常约58V，C相电压为0V。
母线上各负荷保护装置发“PT断线”报警信号。
“6KV 公用A段母线零序过压”报警，#1细碎机发“零序过流动作”报警，发电机故障录波器6KV工作A 段A、B相电压波形正常，C相电压回零。
3 各报警产生的原因分析3.1 #1细碎机“零序过流动作”报警#1细碎机采用四方公司CSC-216数字式变压器保护装置，当电动机定子绕组发生单相接地故障时“零序过流动作”报警并作用于设备跳闸。
事故次日对#1细碎机进行耐压试验，电压升至10000V左右再次发生击穿，对电机解体检查发现电机笼条端部开焊，摩擦线圈，致使电机定子线圈端部发生间歇接地,故障录波采集到事故中的零序电流最大值为190A，接近金属性接地的短路电流,远远超过#1细碎电机零序过流动作定值。
一起PT断线引起低电压保护动作事故的处理与分析
一起 PT断线引起低电压保护动作事故的处理与分析【摘要】：厂用电6kV系统母线电压的稳定对火电厂发电机组的安全稳定运行起着至关重要的作用。
当厂用电系统6kV母线PT发生断线故障时，6kV母线电压的变化可能会导致机组辅机的跳闸，给机组安全运行带来隐患。
本文通过对某火电厂600MW机组一起6kV母线ＰＴ断线引起部分电机低电压保护动作事故的处理与分析，结合实际运行情况提出相应的整改及防范措施。
【关键词】：PT断线；低电压保护；母线电压；防范措施一、厂用电6kV系统概述某火电厂600MW机组的厂用6kV系统设置厂用6kV 7A、7B段两段母线，其工作电源取自发电机出口T接的#7高厂变，备用电源来自#02启备变。
正常运行时由600MW机组高厂变分别供厂用6kV 7A、7B段。
当机组启动、停运或事故情况下可由220kV系统经#02启备变获得厂用电，作为600MW机组6kV厂用电系统的备用电源。
正常运行时#7机组厂用电系统6kV 7A、7B段母线电压在6.0-6.3kV之间，如果母线失压的话会通过快切装置切至#02启备变获得厂用电。
机组6kV高压电动机有循环水泵、工业水泵、引风机、送风机、浆液循环泵等等，大致平均布置在6kV 7A、7B段母线上。
图一：6kV系统辅机负荷分布图二、事件处理经过2020年03月30日15时45分，某火电厂#7机组集控室报警警铃响起，CRT 上发出“工业水泵B、浆液循环泵B、D跳闸”报警信号，同时A工业水泵联启正常，脱硫净烟气SO2浓度急速上升至161mg/m³。
立即派人去就地检查，发现厂用6kV工作7B段母线电压显示3.45kV，B工业水泵、B、D浆液循环水泵就地开关柜均出现“低电压”报警信号。
16时00分，运行人员就地退出C浆液循环泵“低电压”保护，通知脱硫启动C浆液循环泵成功，就地检查电机三相电流平衡，净烟气SO2浓度逐步下降。
16时22分，维修人员就地检查PT二次回路无明显异常，退出厂用6kV工作7B段工作母线所有6kV 辅机的“低电压”保护，合上6kV母线7B段PT柜A相二次侧空开，厂用6kV工作7B段母线电压显示正常。
6KV母线PT常出现异常或者故障的现象和处理方法
6KV母线PT常出现异常或者故障的现象和处理方法1、6KV母线PT高压侧保险熔断电压压互感器高压保险熔断时，受电压二次回路的负载影响，熔断相电压降低，但不为零，通常情况下可以达到20～40 V，此时其他两相电压应保持为正常相电压或稍低。
同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，其大小通常高于接地信号限值，起动接地装置，发出接地信号。
我厂分别于2010年6月10日发生过6KV厂用IA段PT高压侧保险A相、2010年6月28日发生过6KV厂用IIIA段PT高压侧保险B相、2010年9月25日发生过6KV 公用IIA段高压侧保险C相熔断等现象，可以说是我厂PT异常中出现频率最高的，总结归纳如下：现象：“6KV厂用母线电压回路断线”、“6KV厂用母线接地”、、“发变组保护装置TV断线”（启备变保护装置报警）光字牌亮，6KV厂用母线三相电压，一相降低，另外两相保持3.6KV不变，线电压指示可能降低。
处理：a、确认光字牌报警信号正常，并且检查故障母线线电压和三相相电压，确认故障相和真假接地。
b、汇报值长，并且通知检修。
c、退出该段母线的备自投，即退出备自投开关BK，同时退出6KV 厂用段上的脱硫工作电源开关（607a）或者脱硫备用电源开关（670a）的低电压闭锁过流II段保护。
d、取下TV回路低电压保护直流保险。
e、按TV停电步骤将TV停电。
f、检查并更换断线相保险，同时对TV本体外观进行检查和解接地点测三相VT绝缘，确定故障原因。
g、测绝缘正常后将TV恢复运行。
h、重现投运所退保护和自动装置。
i、记录TV停电时间，正确计算厂用电。
j、在进行操作时，应该尽量减少设备的启停，通过电流严格监视厂用电系统运行工况。
2、6KV母线PT低压侧保险熔断电压互感器低压保险熔断时，在二次侧的反映和高压保险基本类似，但是由于保险熔断发生在低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。
在这种情况下，通过用电压表检查电压回路熔断器两侧电压可以快速地确定故障原因。
6kV中性点不接地系统中PT高压保险熔断的
铁磁谐振及消除实例中国石油宁夏石化分公司李小平张世晖关键词：过电压PT 铁磁谐振单相接地1.前言在电力及工业用电系统中，为了监视系统中各相对地的绝缘情况以及计量和保护的需要，在每个变电站的母线上均装有电磁式电压互感器（PT）。
PT的一次线圈并联在高压电路中，其作用是将一次高压变换成额定100V的低电压，用作测量和保护等的二次回路电源，其一、二次侧均装有熔断器对PT本身进行保护。
PT高压熔断器熔断的原因有：1)电力系统发生单相间歇性电弧放电、树竹接地等使系统产生铁磁谐振过电压。
2)PT本身内部出现单相接地或匝间、层间、相间短路故障。
3)PT二次侧发生短路，而二次侧熔断器未熔断，造成高压熔断器熔断。
结合我公司6kV系统实际运行情况和PT高压熔断器熔断的故障原因分析，其中，电力系统发生单相接地使系统产生铁磁谐振是主要原因。
2.6kV电压互感器单相接地与铁磁谐振的区别1)电压互感器单相接地2)在6kV中性点不接地系统中，当系统发生单相接地故障时，系统仍可在故障状态下运行一段时间（2h），有供电连续性高的优点。
但此时非故障相会产生较高的过电压，影响系统设备的绝缘性能和使用寿命，从而导致更频繁的故障。
电压互感器单相接主要有两种情况：（1）当中性点不接地系统中发生金属性永久性单相接地时（如A相接地），此时UAN=0，非故障相UBN和UCN电压升高（由正常的58V 升高到线电压100V），PT开口三角两端出现约100V电压（正常时只有3V），这个电压将启动绝缘监察继电器发出接地信号并报警。
（2）当中性点不接地系统中发生非金属性短路接地时（如A相弧光接地），此时UAN比正常电压低，非故障相UBN和UCN电压为58V~100V，PT开口三角两端出现约70V电压（正常时只有3V），这个电压也能启动绝缘监察继电器发出接地信号并报警。
2）电压互感器谐振在系统谐振时，PT产生过电压使电流激增，此时除会造成PT一次侧熔断器熔断外，还会导致PT烧毁。
供热6Kv I段母线PT保护试验报告
供热6kV I段母线PT保护试验报告一、试验目的及条件：1．6kV 6B段母线PT柜内二次回路清扫、检查，柜内各部安装牢固，接线无松动，外观无损坏。
紧固柜内螺丝、连片及CT，无松动、卡涩、滑丝现象。
二．继电器校验：1、将各继电器做好标记，清扫、检查外部、接线螺丝与焊接情况良好。
2、检查继电器内部元器件无过热、变色、烧毁、节点腐蚀现象。
3、动作值、返回值测量：五．柜内二次回路传动试验1．开关柜送电：PT手车送试验位置，检查柜内直流电源小开关在断开位置，在直流分屏送“6kV 6B段母线PT”小开关，在PT柜内测量直流电源开关正、负正确，测量PT柜内无电后，送上PT柜内直流电源小开关，XJ动作，不能复归。
2．消谐装置上电后，装置各指示灯指示正确，PT手车试验位置指示灯亮，拨动1YJ，1ZJ动作，XJ复归，恢复1YJ，XJ动作，不能复归。
3．拨动2YJ，1ZJ动作，XJ复归，恢复2YJ，XJ动作，不能复归。
4．拨动3YJ，1ZJ动作，XJ复归，恢复3YJ，XJ动作，不能复归。
5．断开1ZJ-7接线，同时拨动1YJ、2YJ，1ZJ不动作，XJ不能复归，同时拨动2YJ、3YJ，1ZJ不动作，XJ不能复归，同时拨动1YJ、3YJ，1ZJ不动作，XJ不能复归，恢复1ZJ-7接线。
6．在A601——B601加1.1倍低电压定值，1YJ励磁，在B601——C601加1.1倍低电压定值，2YJ励磁，在C601——A601加1.1倍低电压定值，3YJ励磁。
六．远方信号传动试验（手车置试验位）：1．检查DSC系统，6kV 6B段低电压动作，按下XJ复归按钮，DSC系统中6kV 6B段低电压动作复归。
2．断开DK，DCS系统中显示6kV 6B段PT直流电源消失。
送上DK，DCS系统显示6kV 6B段PT直流电源复归。
3．断开1DK，DCS系统中显示6kV 6B段PT电压回路断线，断开2DK，DCS系统显示6kV 6B段PT电压回路断线，断开3DK，DCS系统显示6kV 6B段PT电压回路断线，断开4DK，DCS系统显示6kV 6B段PT电压回路断线，拨动1YJ，DCS系统显示6kV 6B段PT电压回路断线。
CSC-298-023-6KV母线PT保护作业指导书
Q/CDT河北大唐国际丰润热电有限责任公司发布目次1、范围 (3)2、本指导书涉及的技术资料和图纸 (3)3、安全措施 (3)4、备品备件准备 (3)5、现场准备及工具 (3)6、检修工序及质量标准 (4)7、检修工序及质量标准 (6)8、不符合项通知单 (10)9、完工报告单 (11)10、质量签证单 (14)1、范围本作业指导书适用于河北大唐国际丰润热电有限责任公司2号机6KV母线PT保护校验2、本指导书涉及的技术资料和图纸下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
2.1 GB26860-2011《电业安全工作规程》2.2 GB 7261-2008《继电器及继电保护装置基本试验方法》2.3 GB 14285-2006《继电保护和安全自动装置技术规程》2.4 DL 478-2011《静态继电保护及安全自动装置通用技术条件》2.5 DL/T 624-1997《继电保护微机型试验装置技术条件》2.6《CSC-237A型数字式电动机保护测控装置技术说明书》（北京四方继保自动化有限公司）2.7高压厂用电源二次线D05093、安全措施6KV母线停运□严格执行《电业安全工作规程》□严格执行《继电保护安全措施票》□严格执行《危险点控制措施票》4、备品备件准备□CSC-298型数字式PT测控装置一台5、现场准备及工具5.1 现场准备□试验仪器和试验电源准备□工作环境布置5.2 专用工具□继电保护测试仪 1台□万用表 1块□摇表 1块□工具 1包□测试线 1包6、检修工序及质量标准6.1 办理相关工作票□检查验证工作票、继电保护安全措施票和危险点控制措施票6.1.1准备工作安排(见表1)表1 准备工作安排6.1.2主要工器具(见表2)6.1.3二次工作安全措施编制要求(见表3)6.1.4危险点分析及预控(见表4)6.1.5安全注意事项(见表5)表5 安全注意事项表6 校验工作流程7、检修工序及质量标准7.1 1号机6KV A段母线PT7.1.1 清扫检查用毛刷或吸尘器清除保护小室内设备的灰尘。
PT断线——精选推荐
PT断线PT断线PT断线！6KV母线PT，⼀次保险熔断和⼆次保险熔断，现象上有什么区别？主要是在⼆次侧开⼝三⾓形电压上的区别。
简⽽⾔之，⼀次保险断⼀相，开⼝三⾓形电压约有100/3（V），可能发出“接地信号”，⼆次保险断⼀相，开⼝三⾓形⽆电压或很⼩。
１、⾼压侧两相熔断：开⼝三⾓处电压为１／３全电压，熔断相电压及熔断相之间电压为零，熔断相与健全相间电压为正常的相电压值，健全相相电压为正常值。
２、⾼压侧⼀相熔断：开⼝三⾓处电压为１／３全电压，熔断相相电压为零，它与健全相之间线电压为正常相电压值，健全相相电压及健全相之间线电压为正常值。
３、低压侧⼀相熔断：开⼝三⾓处电压为零，健全相相电压与正常相电压接近。
健全相相间线电压为正常线电压值。
４、低压侧两相熔断：健全相电压为正常相电压值，其余电压不稳定（随⼆次负载⽽变化）。
⼀次保险熔断：发“6KV电压回路断线”和“6KV单相接地”光⼦牌，⽤绝缘监察装置判断有⼀相电压降低或降为零。
⼆次保险：1）、直流保险熔断，发“6KV低电压回路断线”2）、交流保险熔断，发“6KV电压回路断线”为啥⼀相⾼压侧保险熔断，对应低压侧相电压说接近零⽽不说为零呢PT⼆次负载间分压造成的测量有电压。
但我觉得是互感的影响是B，C两相的磁通引起的我经历过⼏回, 如果⾼压保险熔断或者单相线路断线不接地,熔断相或者断线相电压降低很多,但不为零;发接地信号,其它两相电压不变如果低压保险熔断,熔断相电压降低很多,但不为零;其它两相电压不变,⽆接地信号⼀次保险熔断：发“6KV电压回路断线”和“6KV单相接地”光⼦牌，⽤绝缘监察装置判断有⼀相电压降低或降为零。
⼆次保险：1）、直流保险熔断，发“6KV低电压回路断线”2）、交流保险熔断，发“6KV电压回路断线”PT的低压侧线圈和开⼝三⾓线圈是两个线圈，开⼝三⾓⼀般不装设熔断器。
所以⾼压侧熔丝熔断影响两个线圈。
低压侧熔丝熔断只影响⼀个线圈。
所以在现象上不⼀样。
对我厂350MW机组6KV厂用母线PT故障的分析
对我厂350MW机组6KV厂用母线PT故障的分析摘要：6KV厂用母线在发电厂机组的地位极其重要，它的故障极有可能会造成机组跳闸，而6KV厂用母线上的PT不但是平时运行人员查看母线运行情况的重要依据，而且在母线或所连设备故障保护动作时也起到重要作用。
既然6KV厂用母线上的PT这么重要，在平时运行中就要保证，无论是人为对厂用母线上的PT误操作（例如在没有拉开母线PT的二次保险时，直接将PT小车拉出）或母线上的PT单独发生故障时（例如母线PT一次侧或二次侧发生一个保险熔断），都不应该触发母线上其它开关跳闸。
关键词：母线PT；低厂变高压侧开关；电机开关；工作进线开关；备用进线开关1引言2020年4月19日我厂#1机组6KV厂用一段母线发PT断线报警，并且6KV厂用11段快切装置发闭锁报警，立刻去就地查看发现6KV厂用11段母线PT二次保险A相熔断，6KV厂用11段母线上的所有开关都没有跳闸，检修人员将A相PT二次保险更换后，母线PT断线报警和快切装置闭锁报警都自动复归。
2对6KV厂用母线PT一次侧和二次侧保险熔断情况分析6KV厂用母线PT的一次侧和二次侧保险如下图所示（厂用母线PT二次图）上图中F是母线PT的一次保险（实际中是三个保险）；F1、F2、F3是母线PT的二次保险；端子101是二次保险F1后A相输入电压；端子103是B相输入电压；端子105是二次保险F2后C相输入电压；端子107是二次保险F1前F3后A相输入电压；端子108是二次保险前C相输入电压；端子312是装置电源输入；Q11是装置K0（我厂一期6KV母线PT保护测控装置是采用的是金智科技公司的WDZ-5271电压互感器保护测控装置）的电源。
母线PT的保护投退方式如下：（母线PT的保护投退方式）从上面的母线PT的保护投退方式可知，三段低电压保护全部处于退出位置，只有PT断线告警是投入位。
6KV厂用母线PT断线告警的逻辑框图如下：（PT断线告警的逻辑框图）上面逻辑框图中Uab、Ubc、Uca，都是线电压，Ud1低电压告警的动作值。
母线PT保护装置问题
19
谐振二分频电压
V
25V
无
1.装置本身接地电压定值为40V且 不可调。 2.装置低电压动作时间最大为5S。 3.接地动作时间设置后无效，电压 值低于定值后装置瞬时报警。
1.装置本身PT断线电压定值为30V 且不可调。 2.装置低电压动作时间最大为5S。 3.PT断线时间设置后无效，电压值 低于定值后装置瞬时报警。 1.谐振工频电压值装置本身最小为 100V 1.谐振三倍频电压值装置本身最小 为100V 无
