育苗大棚建设标准

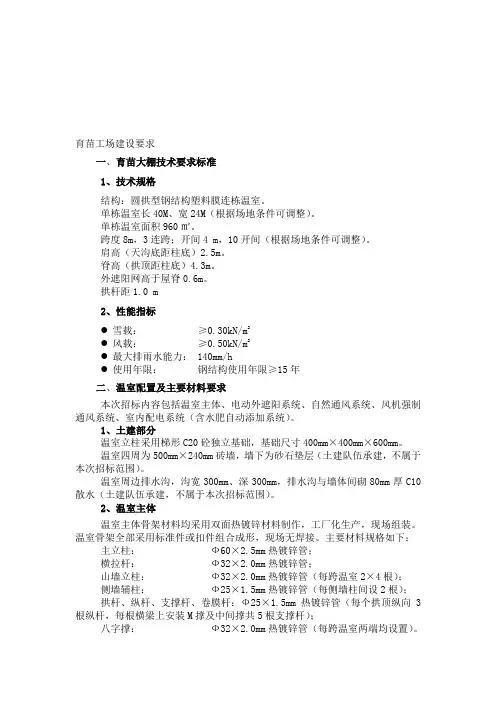

育苗工场建设要求
一、育苗大棚技术要求标准
1、技术规格
结构：圆拱型钢结构塑料膜连栋温室。

单栋温室长40M、宽24M（根据场地条件可调整）。

单栋温室面积960㎡。

跨度8m，3连跨；开间4 m，10开间（根据场地条件可调整）。

肩高（天沟底距柱底）2.5m。

脊高（拱顶距柱底）4.3m。

外遮阳网高于屋脊0.6m。

拱杆距1.0 m
2、性能指标
●雪载：≥0.30kN/m2
●风载：≥0.50kN/m2
●最大排雨水能力： 140mm/h
●使用年限：钢结构使用年限≥15年
二、温室配置及主要材料要求
本次招标内容包括温室主体、电动外遮阳系统、自然通风系统、风机强制通风系统、室内配电系统（含水肥自动添加系统）。

1、土建部分
温室立柱采用梯形C20砼独立基础，基础尺寸400mm×400mm×600mm。

温室四周为500mm×240mm砖墙，墙下为砂石垫层（土建队伍承建，不属于本次招标范围）。

温室周边排水沟，沟宽300mm、深300mm，排水沟与墙体间砌80mm厚C10散水（土建队伍承建，不属于本次招标范围）。

2、温室主体
温室主体骨架材料均采用双面热镀锌材料制作，工厂化生产，现场组装。

温室骨架全部采用标准件或扣件组合成形，现场无焊接。

主要材料规格如下：主立柱：Ф60×2.5mm热镀锌管；
横拉杆：Ф32×2.0mm热镀锌管；
山墙立柱：Ф32×2.0mm热镀锌管（每跨温室2×4根）；
侧墙辅柱：Ф25×1.5mm热镀锌管（每侧墙柱间设2根）；
拱杆、纵杆、支撑杆、卷膜杆：Ф25×1.5mm热镀锌管（每个拱顶纵向3根纵杆，每根横梁上安装M撑及中间撑共5根支撑杆）；
八字撑：Ф32×2.0mm热镀锌管（每跨温室两端均设置）。

3、覆盖材料
温室顶部及四周砖墙以上部位覆盖厚150μmPEP利得膜，防流滴、保用3年。

棚膜采用0.7mm厚热镀锌卡槽及必力特卡簧固定。

4、屋面排水
温室采用天沟收集屋面雨水，通过PVC管排下，水槽双向流水，坡比5‰。

天沟δ2.0热镀锌钢板冷弯成形。

每条天沟两端均设Ф110PVC落水管，雨水经落水管排至地面水沟。

5、通风-降温系统
（1）自然通风
每跨温室两拱中间天沟两侧安装手动卷膜开窗系统，开窗规格为1.3m宽×温室长度；温室侧墙各安装一组手动卷膜开窗系统，开窗规格为1.8m宽×温室长度。

以上开窗部位安装32目防虫网。

（2）风机风机强制通风
风机：每跨温室配置国产低压大流量轴流风机2台（排风量32000立方/h，功率0.75KW），外形尺寸1100mm×1100 mm×400 mm。

开窗系统：手动卷膜开窗系统，安装在温室后山墙，配置32目防虫网，开窗规格为1.8m宽×温室宽度。

6、大棚电动外遮阳系统
采用电机-A型齿轮齿条驱动外遮阳系统，每栋温室设置一套外遮阳系统。

遮阳系统主要材料：
外遮阳立柱□48×48×1.8热镀锌管;
外遮阳纵、横梁□48×48×1.8热镀锌管;
驱动轴Ф42×3.0热镀锌管;
推拉杆Ф32×1.5热镀锌管;
平动杆Ф19×1.0热镀锌管;
外遮阳网遮阳率65%圆丝编织网(保用4年,使用寿命6年);
拉幕电机： 220V/0.55KW国产温室专用拉幕电机。

7、室内配电系统
每栋温室设一台控制柜，具有多路控制系统、过流、欠压保护、相序保护，报警，灯光显示等功能。

通过控制装置实现对风机、水泵、拉幕电机等所有电器设备的人工控制。

电控箱：电控箱中各电器元件均采用符合电工标准的国家级优质产品，保证系统的安全、可靠、稳定运行。

招标人负责把电源线引到控制箱内。

（温室智能控制系统另行预算。

）
布线：采用线槽或线管布线，以保证整体的美观。

导线采用ZR—BVV型绝缘电缆和ZR—RVV型防潮电缆。

标准：
—低压电器基本标准：GB1497-85
—电气设备安全标准：GB4064-83
—面板、架和柜的基本尺寸标准：GB3047.1-82
8、温室门
温室门为1.8M宽*2M高规格钢管梭门。

温室正面（风机面）：开一个物资进出门，两边侧墙一边一道门。

三、质量要求
项目建设质量必须达到本招标文件要求及国家其他相关强制性要求，一次验收合格。

四、售后服务及质量承诺
投标人须承诺如下：
1、投标人在贵州有或委托售后服务机构，接到建设方通知后在24小时内作出有效响应，72小时内到场提供售后服务，紧急情况下24小时内到场服务。

2、温室整体保修期为从验收合格之日起24个月（人为损坏或不可抗力造成损坏除外），保修期内免费维修，保修期满后免人工费维修。

3、质量保证：整体质量保证期限3年。

其中：主体钢结构15年，薄膜3年，铝箔遮阳网5年，圆丝遮阳网4年，低压电器、机电产品按执行国家相关规定。

五、附属设施建设要求
1．单个育苗工场供苗面积2000亩以上。

按供苗面积计算，漂浮育苗、砂培育苗棚占地面积不超过2.2平方米/亩（1.7﹏2.2）平方米/亩
2．按每供苗1000～2000亩，配备15m2消毒池、清洗池各1个，修建垃圾池、残体收集池、焚烧炉各1个，在入口、大棚门口均设置人员鞋底消毒池。

按供苗面积1000亩左右，配套一台装盘播种机和一台剪叶机。

3．物资仓库：按供苗面积0.05 m2/亩进行设计。

50m2/千亩
4．供苗面积2000亩进行设计值班室、休息室、厕所等，总面积不超过80 m2。

按供苗面积每增加1000亩，值班室、休息室、厕所等总面积增加10 m2。

5．原则上育苗主体设施（含附属设施）每平方米造价不超过150元。
