逻辑分析仪使用指南
逻辑分析仪使用教程
声明: 本文来自分析仪开发手册.pdf)前言一、什么是逻辑分析仪二、使用介绍三、安装说明四、Saleae软件使用方法五、逻辑分析仪硬件安装六、使用Saleae分析电视红外遥控器通信协议七、使用Saleae分析UART通信八、使用Saleae分析IIC总线通信九、使用Saleae分析SPI总线通信十、Saleae逻辑分析仪使用问题和注意事项淘宝地址:(原文件名:21.jpg)前言:工欲善其事,必先利其器。
逻辑分析仪是电子行业不可或缺的工具。
但是由于一直以来,逻辑分析仪都属于高端产品,所以价格居高不下。
因此我们首先要感谢Cypress公司,提供给我们68013这么好的芯片,感谢俄罗斯毛子哥将这个Saleae逻辑分析仪开源出来,让我们用平民的价格,就可以得到贵族的待遇,获得一款性价比如此之高的逻辑分析仪,可以让我们在进行数字逻辑分析仪的时候,快速查找并且解决许多信号、时序等问题,进一步提高我们处理实际问题的能力。
原本计划,直接将Saleae的英文版本使用手册直接翻译过来提供给大家,我花费半天时间翻译完后,发现外国人写的东西不太符合我们国人的思维习惯,当然,也是由于我的英语水平有限,因此,我根据自己摸索这个Saleae的过程,写了一份个人认为符合中国人习惯的Saleae,提供给大家,希望大家在使用过程中少走弯路,快速掌握使用方法,更快的解决自己实际遇到的问题。
由于个人水平有限,因此在文章撰写的过程中难免存在问题和错误,如果有任何问题,希望大家能够提出来,我会虚心接受并且改进,希望通过我们的交流,给越来越多的人提供更加优秀的资料,共同进步。
一、什么是逻辑分析仪:逻辑分析仪是一种类似于示波器的波形测试设备,它通过采集指定的信号,并通过图形或者数据统计化的方式展示给开发人员,开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。
逻辑分析仪是设计中不可缺少的设备,通过它,可以迅速定位错误,发现并解决问题,达到事半功倍的效果,尤其在分析时序,比如1wire、I2C、UART、SPI、CAN等数据的时候,应用逻辑分析仪解决问题非常快速。
逻辑分析仪使用说明
Saleae 24M 8CH 逻辑分析仪使用手册/item.htm?id=8430104015一,软件的安装以及基本使用1,首先安装软件Logic Setup 1.1.4 (32-bit),可从/downloads 下载,还有支持其他操作系统的软件版本,可对应下载。
2,安装完毕之后启动一下我们可以到可以看到以下界面:这个软件在没有接入硬件的时候可以模拟运行,我们可以看到。
点一下START SIMULATION 就可以看到波形,这时候的只是软件根据你设置的要分析的协议(如果你已经设置的话)模拟出来的,随机产生的。
如下图:用鼠标的左键点图形将实现ZOOM IN 放大,右键是ZOOM OUT缩小,如果使用的是三论鼠标,可以使用中键进行放大缩小。
我们也可以移动底部的滑动条来查看波形。
3,安装完毕后插入硬件,出现找到新硬件提示,如下点自动搜索驱动。
之后就能完成驱动加载。
在安装驱动的最后一步,询问你是否从新启动系统,你可以点否,不用重新启动就可以使用。
此时驱动安装完毕。
4,再次启动软件会发现,我们看到现在按钮的名字变成了START 而不是没有接硬件之前的START SIMULATION。
这时候点START将实现8路逻辑信号的采集。
二,关于采样深度和采样率在软件的左上方有两个下拉选项,左边一个是采样深度,右边一个是采样速率。
采样深度就是你总共要采集多少数据,图上的每路都采集25MBIT ;采样速率更好理解,就是一秒采集多少次。
比方说我们采25M标示每路每路集深度是1M采样速率也是1M,那总的采集时间就是1秒。
采集一秒后自动停止采集,并在界面上显示波形。
三,关于波形信息1在软件界面的右上方有波形信息,可以通过点击来选择自己感兴趣的参数。
如下图:2,以下图为例,看一下具体参数都是什么含义:Width :是图中的时间长度.Period :是图中的周期,也就是说将这个电平单独分析,其周期是多少。
而接下来的DUTY Cycle自然就是这个电平作为一个周期来分析,其占空比为多少。

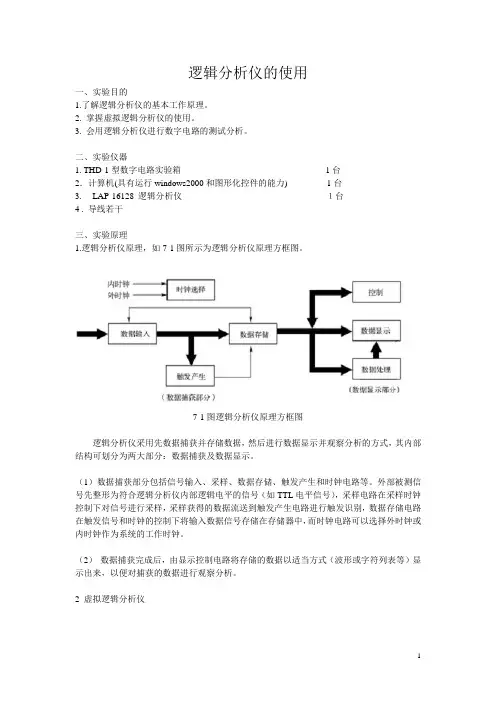

实验八 逻辑分析仪的使用
逻辑分析仪的使用一、实验目的1.了解逻辑分析仪的基本工作原理。
2. 掌握虚拟逻辑分析仪的使用。
3. 会用逻辑分析仪进行数字电路的测试分析。
二、实验仪器1. THD-1型数字电路实验箱1台2.计算机(具有运行windows2000和图形化控件的能力) 1台3. LAP-16128 逻辑分析仪1台4 . 导线若干三、实验原理1.逻辑分析仪原理,如7-1图所示为逻辑分析仪原理方框图。
7-1图逻辑分析仪原理方框图逻辑分析仪采用先数据捕获并存储数据,然后进行数据显示并观察分析的方式,其内部结构可划分为两大部分:数据捕获及数据显示。
(1)数据捕获部分包括信号输入、采样、数据存储、触发产生和时钟电路等。
外部被测信号先整形为符合逻辑分析仪内部逻辑电平的信号(如TTL电平信号),采样电路在采样时钟控制下对信号进行采样,采样获得的数据流送到触发产生电路进行触发识别,数据存储电路在触发信号和时钟的控制下将输入数据信号存储在存储器中,而时钟电路可以选择外时钟或内时钟作为系统的工作时钟。
(2)数据捕获完成后,由显示控制电路将存储的数据以适当方式(波形或字符列表等)显示出来,以便对捕获的数据进行观察分析。
2 虚拟逻辑分析仪本实验使用虚拟逻辑分析仪,虚拟逻辑分析仪是计算机作为数据的显示控制,显示器和鼠标、键盘作为逻辑分析仪的用户面板,本实验箱构成的逻辑分析仪如图7-2所示。
本实验主要使用了虚拟逻辑分析仪测试数字电路实验箱的组合电路电路,选用外时钟,触发方式为:时钟触发和字触发,显示方式:时序波形显示和数据显示,通道数使用了16个四、实验内容与简单步骤(参考数字电路实验指导书P32的实验六)1. 组合逻辑译码器74138实验。
(不使用逻辑分析仪的电路实验)连接实验箱跳线,74138的A/B/C连接3个开关,74138的8输出分别连接8个指示灯LED1~LED8,把实验板插入实验箱,按表7-1波动开关,给74LS138的A,B,C分别输入高\低电平,观察译码器输出对应连接的LED灯亮灭结果,并填入表7-1。
ZLG致远电子逻辑分析仪-快速入门介绍
ZLG致远电子逻辑分析仪-快速入门介绍以下介绍如何快速的使用逻辑分析仪,在此之前请确保已经完成以下几个步骤:已经正确安装ZlgLogic_V5软件,且能够正常启动软件。
拥有一台逻辑分析仪(LAB6000、LAB7000、LA2000A系列)。
已正确安装相关逻辑分析仪驱动。
逻辑分析仪与PC能够通过USB正确连接。
如果已经验证以上几点,那么请取出逻辑分析仪和需要测试的开发板按照以下步骤开始。
1.1 连接测量线首先需要将逻辑分析仪的探头与开发板的待测信号进行连接。
在此过程需要注意以下事项:1、保证接地探头已与开发板中地线连接,只有这样才能保证信号的准确性。
2、探头和板卡之间的测试点要保证接触良好,如果板卡没有预留足够的测试点,建议选购“精密测试夹”辅助测试。
3、如果测试的为高频信号(>30MHz,LAB6000、LAB7000系列支持),请将每一个探头上的接地与地线连接。
4、如果您需要采集的信号为多条通道组成的总线,那请您将探头的高低位(探头的高低位依次为B15—B0,A15—A0)与信号的高低位保持一致。
5、在插拔探头时请小心操作,避免不当操作损坏您的开发板。
6、请不要测量该逻辑分析仪测量量程范围外信号,避免损坏测量仪器。
7、逻辑分析仪无法高于逻辑分析仪状态采样频率的信号,如需要测量更高频率信号请联系我们销售咨询购买更高端的逻辑分析仪信号。
1.2 连接设备当将探头与测量线连接完成之后,请按照以下步骤将设备连接到PC上。
1、将探头与设备连接。
(不同设备的探头不同详细见设备说明)2、接通设备电源适配器。
请使用正确的电源,避免损坏逻辑分析仪和您的开发板。
3、将设备与PC通过USB数据线连接。
4、打开逻辑分析仪电源开关。
5、长按逻辑分析仪软按键开关(仅LAB6000/7000支持)。
1.3 启动软件当设备与PC连接就绪,就可以启动我们的软件准备我们的测量了。
点击软件图标图标我们就可以看到以下界面:图 1.1软件开机界面此时请确认软件标题栏部分是否显示“XXXXX(在线)”(XXXX为您的逻辑分析仪型号名称)字样,如果不是这样的字样,请检查“连接设备步骤是否完全做完”。
逻辑分析仪使用特技介绍
使用特技介绍1、抓系统的毛刺2、寻找计数器的延迟现象的三种方法3、数组值的四种显示方法4、超前触发的使用5、延迟触发的使用6、数组值触发的使用7、单次触发的使用8、连续触发的使用9、串行值显示的使用10、使用窗口放大1、使用超前触发抓系统的毛刺打开工作参数设置/触发方式设置[I]…菜单,点击触发方式设置[I]后,弹出触发设置对话框○A在触发方式中选择毛刺触发。
○B在单路触发通道选择中选择通道2。
○C在触发采集方式中选择单次触发。
○D在超前延迟触发中选择超前触发和超前延迟时间选1Us。
○E点击OK完成设置。
○F点击工具栏的“测试开始”启动。
○G如果你不能找到有毛刺的信号源,就用手碰一下通道2,就抓到下图有毛刺的波形。
由于上面设置的是超前触发1Us.所以显示了毛刺触发前1Us的波形,对分析毛刺的产生原因很有用。
2、寻找计数器的延迟现象的三种方法将FPGA、CPLD设计过程中的一个计数器的输出线,连接到我们逻辑分析仪的通道1至通道8,因高频计数延迟才明显,所以加一个30MHZ的CLK信号到计数器的时钟端,把逻辑分析仪设置为连续采样,并把采样率设到仪器的最高,100MHZ(10ns LG32)、200MHZ(5ns LG16),按住键盘的“SHIFT”键,并用鼠标左键点击通道2至通道6,如下图。
被选通道字体变为蓝色。
然后在变色字体上点击鼠标右键。
弹出下图组值显示设置对话框。
方法○A:在上图选择模拟曲线,按OK键。
得到下图波形。
就发现了在高速计数中延迟对事情的破坏,如果用独立的去人工对上升和下降沿是很辛苦的,还不容易发现延迟。
方法○B:在组值显示设置对话框中选择十六进制,按OK键。
得到下图波形。
方法○C:在组值显示设置对话框中选择十进制,按OK键。
得到下图波形。
3、数组值的四种显示方法:按住键盘的“SHIFT”键,并用鼠标左键点击通道1至通道6,如下图。
被选通道字体变为蓝色。
然后在变色字体上点击鼠标右键。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析数字信号的仪器,广泛应用于电子、通信、计算机等领域。
它能够帮助工程师快速准确地分析数字电路中的信号,发现问题并进行调试。
下面将介绍逻辑分析仪的基本使用方法,希望能帮助您更好地使用这一工具。
首先,使用逻辑分析仪前,需要准备好相应的测试设备和接线。
确保待测电路处于断电状态,并按照逻辑分析仪的说明书,正确连接测试线和探头。
接线完成后,打开逻辑分析仪并设置相应的参数,如采样频率、触发方式等。
这些参数的设置需要根据具体的测试需求进行调整,以确保能够捕获到需要分析的信号。
接下来,进行信号采集和分析。
在逻辑分析仪上设置好参数后,可以开始进行信号的采集。
通过触发功能,可以使逻辑分析仪在特定条件下自动捕获信号,并将其显示在屏幕上。
在信号捕获后,可以通过逻辑分析仪提供的分析工具,如时序图、状态图等,对信号进行深入分析。
通过观察信号的波形和时序关系,可以快速定位问题,并进行故障排除。
最后,根据分析结果进行调试和优化。
通过逻辑分析仪的帮助,我们可以快速准确地找到问题所在,并进行相应的调试和优化。
在调试过程中,可以通过逻辑分析仪实时监测信号的变化,以便及时调整电路参数并验证效果。
通过不断的分析和调试,最终可以确保电路的稳定性和可靠性。
总之,逻辑分析仪作为一种重要的测试工具,在数字电路设计和调试过程中发挥着不可替代的作用。
正确的使用方法能够帮助工程师更快速地定位问题并进行调试,提高工作效率。
希望本文介绍的逻辑分析仪使用方法能够对您有所帮助,谢谢阅读!。
逻辑分析仪使用方法
逻辑分析仪使用方法
1、逻辑分析仪的使用准备
(1) 检查操作分析系统的完整性及配件的完好。
(2) 使用安全测量方法确保仪器及被测元件不会因测量而受损。
(3) 检查逻辑分析仪的连接是否正确,可以使用手电筒来查看连接无误。
2、逻辑分析仪的操作
(1) 根据操作手册,打开逻辑分析仪并连接上电源,启动设备。
(2) 根据操作手册和应用手册,将分析装置的传输技术准备就绪,比如
安装语音名字等。
调节参数来满足实验需求,比如测量速率、视频波
形通道。
(3) 将测量装置连接上PC机,通过PC机加载相应的软件。
在软件界面上面设置测量参数,如样本位置、导通量和采样速率等,并将参数保
存到计算机上。
(4) 使用实际测量电路组成测量系统,经过组装,将测量系统连接到逻
辑分析仪上,启动测量程序。
(5) 测量后,将数据保存至计算机上,而后观察数据中的特征量,分析
出测量系统的参数。
3、逻辑分析仪的关闭
(1) 关闭测量程序,并且将测量系统断开。
(2) 断开逻辑分析仪与计算机的连接,并关闭软件程序。
(3) 根据操作手册,及时关闭设备,并拔掉电源线。
(4) 注意安全,存放好配件及数据,避免误操作和泄漏风险,保障检测正常。
如何正确使用逻辑分析仪
如何正确使用逻辑分析仪逻辑分析仪(Logic Analyzer),是一种常见的电子设备,用于对数字电路进行信号分析和故障诊断。
逻辑分析仪可以帮助工程师准确分析数字信号,找出潜在问题,并帮助修复电路故障。
本文将介绍如何正确使用逻辑分析仪,以帮助读者更好地应用这一工具。
一、选择适合的逻辑分析仪在使用逻辑分析仪之前,首先需要选择适合自己需求的设备。
逻辑分析仪有不同的通道数和采样率等参数,请根据实际需要选择相应的型号。
此外,还要考虑逻辑分析仪的软件兼容性以及使用的便捷性等因素。
二、准备测试电路在使用逻辑分析仪进行测试之前,需要准备好测试电路。
确保电路的连接正确无误,并根据需要给被测电路供电。
三、连接逻辑分析仪将逻辑分析仪与被测电路进行连接。
通常情况下,逻辑分析仪需要与被测电路的信号引脚相连。
使用合适的连接线,将逻辑分析仪的信号线与被测电路连接起来,确保连接牢固可靠。
四、设置逻辑分析仪参数在连接逻辑分析仪后,需要根据测试需求设置合适的参数。
逻辑分析仪通常会提供相应的软件,可以通过软件进行参数设置和数据分析。
根据被测电路的特点和测试目的,设置逻辑分析仪的采样率、采样深度、触发条件等参数。
五、进行信号采样设置好参数后,可以开始进行信号采样。
逻辑分析仪会根据设置的参数进行数据采集,采集到的信号可以用于进一步的分析和诊断。
在信号采样过程中,需要确保采样的时间范围覆盖了所需分析的信号波形。
六、分析和诊断信号采样完成后,可以通过逻辑分析仪提供的软件对采集到的信号进行分析和诊断。
逻辑分析仪通常会提供波形分析、时序分析等功能,可以帮助工程师快速找出问题所在。
通过触发功能,可以将采样波形与特定条件进行比较,从而找出异常信号。
七、故障排除与修复通过分析和诊断,可以确定问题所在并进行相应的修复。
根据分析结果,工程师可以对电路进行调整、更换故障组件等操作,以修复电路故障。
八、记录和总结在使用逻辑分析仪进行测试和分析的过程中,需要及时记录测试结果和分析过程。
逻辑分析仪使用说明
MicroLA1016使用说明By RoasnVersion 1.2一、硬件信息 (3)1. 硬件指标 (3)2. 接口说明 (3)3. 指示灯 (4)二、菜单操作 (5)1. 文件 (5)打开 (5)1) 保存数据 (5)2) 保存图像 (5)3) 导出 (5)4) 打印 (5)5) 退出 (5)2. 设置 (6)1) 触发设置 (6)2) 通道设置 (6)3) 颜色设置 (6)4) 保存设置 (6)5) 重载设置 (6)6) 保存为默认 (6)3. 状态 (6)4. 测试 (7)5. 解码 (7)6. 帮助 (7)三、工具栏操作 (7)四、状态栏 (9)五、操作方法 (9)1、数据采集 (9)2、触发设置 (9)3、通道设置 (10)4、图像操作 (11)1) 查找沿变化 (11)2) 放置光标 (12)一、 硬件信息1. 硬件指标最高采样频率:100MHz最大存储深度:512Kbit/路输入阻抗:1MΩ输入电压:0~5V信号电平:TTL/CMOS接口类型:USB2.0高速触发位置:0~511K,步进为1K+通通通通通通通通道道道道道道道道1 2 3456783. 指示灯指示灯作用如下图所示:电源指示灯在设备通电后就会点亮。
工作指示灯在数据采集期间点亮,采样结束后(上位机软件停止采样或读取采样数据后)熄灭。
命令指示灯在每次收到命令后翻转(亮变灭,或灭变亮)。
二、 菜单操作1. 文件打开打开保存过的数据文件。
1)保存数据保存逻辑分析仪采集下来的数据,保存下来的数据用本软件再次打开。
2)保存图像保存当前视图为bmp图像文件。
3)导出可导出采集到的数据,可保存的格式为CSV格式与二进制根式,供第三方软件分析。
保存下来的数据不能用本软件再次打开。
4)打印把当前图像输出到打印机。
5)退出退出软件。
2. 设置1)触发设置设置触发条件。
进入触发条件设置后,右键菜单能保存当前触发设置或打开保存过的触发设置。
逻辑分析仪的使用方法
逻辑分析仪的使用方法逻辑分析仪是一种用于捕获和分析数字信号的测试设备。
它可以有效帮助工程师们进行数字电路的故障排查、信号调试等工作。
下面将从逻辑分析仪的基本原理、连接方法、使用步骤等方面进行详细介绍。
一、逻辑分析仪的基本原理逻辑分析仪主要通过采集和分析电路中的数字信号来实现故障排查和信号调试的功能。
它可以同时显示多个信号的波形图,并通过对波形图的分析,帮助用户定位问题所在。
逻辑分析仪主要由两个部分组成:探头和主机。
探头负责连接待测电路,采集信号并将其转换成电压信号,然后传输给主机。
主机则负责接收并处理探头传输过来的信号,将其显示在屏幕上。
逻辑分析仪通常还配备一定的存储容量,可以将采集到的波形数据保存下来,方便后续分析。
二、逻辑分析仪的连接方法逻辑分析仪的连接方法主要包括信号接口连接和电源接口连接两部分。
1. 信号接口连接:通过探头将逻辑分析仪与待测电路进行连接。
通常,逻辑分析仪会提供一组探头,每个探头有多个引脚,用于接收待测电路的信号。
将探头的引脚与待测电路的信号引脚相连接,确保连接牢固可靠。
2. 电源接口连接:逻辑分析仪通常需要外部电源供电。
将逻辑分析仪的电源接口与电源连接,确保电源稳定,并符合逻辑分析仪的工作电压要求。
三、逻辑分析仪的使用步骤使用逻辑分析仪进行信号调试和故障排查时,一般按照以下步骤进行操作:1. 连接逻辑分析仪和待测电路:根据待测电路的信号引脚,选择逻辑分析仪的探头,并将其连接到待测电路。
确保连接可靠。
2. 设置逻辑分析仪的采样频率:逻辑分析仪需要设置合适的采样频率来捕获待测电路的数字信号。
一般来说,采样频率应该高于待测信号的最大频率,以确保准确捕获信号。
3. 设置逻辑分析仪的数据宽度:数据宽度指的是逻辑分析仪可以同时采样的信号位数。
根据待测电路的信号位数,设置逻辑分析仪的数据宽度。
4. 设置逻辑分析仪的触发条件:通过设置逻辑分析仪的触发条件,可以指定在何时开始采集信号。
触发条件可以根据待测信号的特征进行设置,比如特定信号的上升沿或下降沿。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用来测量和分析数字信号的仪器,它可以帮助工程师和技术人员对数字电路进行故障诊断、信号分析和性能评估。
在本文中,我们将介绍逻辑分析仪的基本使用方法,以帮助用户更好地理解和操作这一设备。
1. 连接逻辑分析仪。
首先,将逻辑分析仪与待测电路进行连接。
通常情况下,逻辑分析仪会配备一根数据线,用户需要将其连接至待测电路的输入端。
另外,还需要将逻辑分析仪的地线连接至待测电路的接地端,以确保测量的准确性和稳定性。
2. 设置测量参数。
在连接完成后,用户需要设置逻辑分析仪的测量参数,包括采样率、触发条件、数据存储方式等。
采样率决定了逻辑分析仪对信号的采样频率,触发条件则决定了逻辑分析仪何时开始进行数据采集。
用户需要根据实际情况和需求进行适当的设置,以确保测量结果的准确性和完整性。
3. 启动测量。
设置完成后,用户可以启动逻辑分析仪进行测量。
在测量过程中,逻辑分析仪会实时采集待测电路的数字信号,并将其显示在设备的屏幕上。
用户可以通过屏幕上的波形图和数据表格来观察和分析信号的变化情况,以便进行故障诊断和性能评估。
4. 分析测量结果。
测量完成后,用户需要对采集到的数据进行分析。
逻辑分析仪通常会提供丰富的数据分析工具,包括波形显示、时序分析、协议解码等功能。
用户可以利用这些工具来深入分析信号的特性,找出潜在的问题和改进方案。
5. 结束测量。
最后,在测量结束后,用户需要及时断开逻辑分析仪与待测电路的连接,并对设备进行适当的存储和维护。
同时,也需要将测量结果进行保存和备份,以便日后的查阅和分析。
总结。
逻辑分析仪是一种非常重要的测试设备,它可以帮助用户对数字电路进行全面的分析和评估。
通过正确的连接、设置、启动、分析和结束测量等步骤,用户可以充分发挥逻辑分析仪的功能,提高工作效率和测试准确性。
希望本文所述的逻辑分析仪使用方法能够对用户有所帮助,谢谢!以上就是逻辑分析仪使用方法的全部内容,希望对您有所帮助。
逻辑分析仪使用手册
逻辑分析仪使用手册v1.0
目 录1 “启点”逻辑分析仪 (1)1.1 主要功能与基本参数 (1)1.2 信号连接端子分配 (2)1.3 电气特性 (3)1.4 软件操作说明 (3)1.5 硬件操作说明 (3)2 串行通讯分析扩展板 (5)2.1 简介 (5)2.2 接口说明 (5)2.3 跳线说明 (6)2.4 操作说明 (7)1“启点”逻辑分析仪1.1主要功能与基本参数启点逻辑分析仪是一款高性价比的电路逻辑分析工具。
同时支持“USBee AX Pro”和“Saleae Logic”等多种上位机软件,用户可根据自已的喜好选用其中一种软件。
当使用“USBee AX Pro”上位机软件时,启点逻辑分析仪还提供了一个模拟采集通道,可实现一个通道的模拟示波器功能。
1.启点逻辑分析仪支持以下三种软件:推荐使用“USBee Suite”,因为其有更全的串行解码分析工具,更美观的界面,也更易操作。
USBee AX ProUSBee SuiteSaleae Logic2.软件下载地址:下载USBee Suite:/usbeesuitesw.zip下载USBee AX pro:/axsw.zip下载 Saleae Logic:/downloads/logic/Logic%20Setup%20Beta.exe3.启点逻辑分析仪的输入端口有完备的保护:所有输入输出口均能承受±12V输入而不损坏设备。
注意:启点逻辑分析仪使用高速的USB2.0接口,全速工作速度为480Mbps。
因此对USB连接线和USB接口本身的要求要比普通的USB设备要高很多。
而且启点逻辑分析仪无法连接到USB1.1接口。
启点逻辑分析仪工作时需要很高的USB带宽,当您使有USB HUB连接启点逻辑分析仪时,不要在HUB上再连接其它USB设备。
这可能会造成逻辑分析仪无法正常工作。
4.启点逻辑分析仪所支持主流的所有串行解码功能其支持的串行协议主要有:异步串口,标准的UARTSPI接口,四线制IIC总线单总线SMBusPS/2IISCANUSB1.2信号连接端子分配启点逻辑分析仪的信号连接端子使用22Pin的双排端子,其结构和定义如下:上排引脚功能下排引脚功能1 模拟输入2 模拟地3 时钟输出4 触发输入5 数字通道76 数字地7 数字通道6 8 数字地9 数字通道5 10 数字地11 数字通道4 12 数字地13 数字通道3 14 数字地15 数字通道2 16 数字地17 数字通道1 18 数字地19 数字通道0 20 数字地21 外部参考电源22 数字通道方向当用USBee AX Pro软件做为信号发生器时,将22脚数字通道方向接低电平,可连接到20脚即可。
逻辑分析仪使用手指南
时钟模式设置技巧
在设置逻辑分析仪采集数据时,可以遵循一些通用 的指导准则: 1. 定时(异步)采集: 采样时钟速率在确定采集分辨率
中发挥着重要作用。任何测量的定时精度总是一 个采样间隔加上制造商指定的其它误差。例如, 在采样时钟速率是 2 ns 时,新的数据样点会每隔 2 ns 存储到采集存储器中。直到下一个采样时钟 时,才会捕获该采样时钟后变化的数据。由于不 知道这 2 ns 中数据变化的确切时间,因此净分辨 率是 2 ns。
逻辑分析仪用于涉及大量信号或挑战性触发要求 的数字测量。
我们将首先考察数字示波器及逻辑分析仪的演进。然 后,我们将介绍基本逻辑分析仪的构成要素。在有了这 些基础知识后,我们将介绍逻辑分析仪有哪些重要功 能,及其为什么在为特定应用选择适当工具时发挥重要 作用。
起源
逻辑分析仪几乎是与最早上市的商用微处理器同时演进 的。基于这些新器件设计系统的工程师们很快发现,调 试微处理器设计要求的输入数量超出了示波器能够提供 的数量。
逻辑分析仪测量和分析信号的方式不同于示波器。逻辑 分析仪不测量模拟细节,而是检测逻辑门限电平。在把 逻辑分析仪连接到数字电路上时,您只关注信号的逻辑 状态。逻辑分析仪只查找两种逻辑电平,如图 2 所示。
在输入高于门限电压(V)时,电平称为“高”或“1”;相 反,当电平低于 Vth 时,则称为“低”或“0”。在逻辑 分析仪对输入采样时,它根据相对于电压门限的信号电 平,来存储“1”或“0”。
小结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯26
术语表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯27-30
深圳市艾礼富红外技术有限公司
/
深入了解逻辑分析仪
引言
与许多电子测试和测量工具一样,逻辑分析仪是一种针 对特定类型问题的解决方案。它是一种通用工具,可以 帮助您调试数字硬件、检验设计和调试嵌入式软件。对 设计数字电路的工程师来说,逻辑分析仪是一种不可或 缺的工具。
逻辑分析仪入门手册
逻辑分析仪入门手册RD/EE孟俊贤2009-2-20目录1 逻辑分析仪入门...................................................................................................- 3 -1.1逻辑分析基础知识....................................................................................- 3 -1.2 什么是逻辑分析仪?...............................................................................- 3 -2 定时分析仪...........................................................................................................-3 -2.1定时分析仪中的基本功能........................................................................- 3 -2.1.1定时分析仪中的采样时钟............................................................- 4 -2.1.2定时采集模式下的采样................................................................- 4 -2.1.3采样精度........................................................................................- 4 -2.2触发定时分析仪........................................................................................- 5 -2.2.1码型触发........................................................................................- 5 -2.2.2时钟沿触发....................................................................................- 5 -3 状态分析仪...........................................................................................................- 6 -3.1状态分析仪中的基本功能........................................................................- 6 -3.1.1状态分析仪中的采样时钟............................................................- 6 -3.1.2状态采集模式下的采样................................................................- 6 -3.2触发状态分析仪........................................................................................- 6 -4 图形界面...............................................................................................................- 6 -4.1打开逻辑分析仪........................................................................................- 6 -4.2 前面板操作...............................................................................................- 7 -Run/Stop(运行/停止)按钮.................................................................- 7 -通用旋钮...................................................................................................- 7 -4.3 软件操作界面...........................................................................................- 8 -5 被测设备连接.......................................................................................................- 8 -5.1探测被测设备连接方法............................................................................- 9 -6 测量概述...............................................................................................................- 9 -6.1 设置总线/信号名称.................................................................................- 9 -6.1.1删除总线/信号名称......................................................................- 9 -6.1.2添加新的总线/信号名称............................................................- 10 -6.2 将信号映射到分析仪中.........................................................................- 10 -6.3 设置采集模式.........................................................................................- 11 -6.4 设置简单触发.........................................................................................- 11 -6.5数据分析..................................................................................................- 12 -6.5.1查看数据......................................................................................- 12 -6.7使用标记..................................................................................................- 12 -6.7.1创建标记......................................................................................- 12 -6.7.2 在数据中放置标记.....................................................................- 13 -6.7.3转至数据中的标记......................................................................- 13 -6.7.4放大数据......................................................................................- 13 -7 展开总线.............................................................................................................- 13 -7.1展开总线..................................................................................................- 14 -7.2更改刻度..................................................................................................- 14 -1 逻辑分析仪入门1.1逻辑分析基础知识一般而言,逻辑分析仪用于查看多个信号之间的定时关系,或者当您需要在出现逻辑上限和下限码型时触发的情况下使用。
逻辑分析仪怎么使用逻辑分析仪使用方法
逻辑分析仪怎么使用?逻辑分析仪使用方法逻辑分析仪怎么使用?逻辑分析仪使用方法1、硬件通道连接。
首先我们要把逻辑分析仪的GND和待测板子的GND连到一起,以保证信号的完整性。
然后把逻辑分析仪的通道接到待测引脚上,待测引脚可以用多种方式引出来。
2、通道数设置。
一般情况下,大多数逻辑分析仪有8通道、16通道、32通道等数目。
而我们采集信号的时候,往往用不到那么多通道,为了我们更清晰的观察波形,可以把用不到的通道隐藏起来。
3、采样率和采样深度设置。
首先要对待测信号最高频率有个大概的评估,把采样率设置到它的10倍以上,还要大概判断一下我们要采集的信号的时间长短,在设置采样深度的时候,尽量设置的有一定的余量。
采样深度除以采样率,得到的就是我们可以保存信号的时间。
4、触发设置。
由于逻辑分析仪有深度限制,不可能无限期的保存数据。
当我们使用逻辑分析仪的时候,如果没有采用任何触发设置的话,从开始抓取就开始计算时间,一直到存满我们设置的存储深度后,抓取就停止。
在实际操作过程中,开始抓取的一段信号可能是无用信号,有用信号可能就是其中一段,但是无用信号还占据了我们的存储空间。
在这种情况下,我们就可以通过设置触发来提高存储深度的利用率。
比如我们如果想抓取UART串口信号,而串口信号平时没有数据的时候是高电平,因此我们可以设置一个下降沿触发。
从点击开始抓取,逻辑分析仪不会把抓到的信号保存到我们的存储器中,而是会等待一个下降沿的产生,一旦产生了下降沿,才开始进行真正的信号采集,并且把采集到的信号存储到存储器中。
也就是说,从点击开始抓取到下降沿这段时间内的无用信号,被我们所设置的触发给屏蔽掉了,这是一个非常实用的功能。
5、抓取波形。
逻辑分析仪和示波器不同,示波器是实时显示的,而逻辑分析仪需要点击开始,开始抓取波形,一直到存储满了我们所设置的存储深度结束,然后我们可以慢慢的去分析我们抓到的信号,因此点击开始抓取这个是必须要有的。
6、设置协议解析(标准协议)。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用于测试和分析数字电路信号的仪器,它可以帮助工程师和技术人员快速准确地找出数字电路中的故障,并进行信号分析。
在本文中,我们将介绍逻辑分析仪的基本使用方法,希望能够帮助您更好地使用逻辑分析仪进行工作。
首先,准备工作。
在使用逻辑分析仪之前,需要确保仪器处于正常工作状态。
检查仪器的电源和连接线是否正常,确认逻辑分析仪的各个部件没有损坏或者松动。
另外,还需要准备好测试对象,确保测试对象的电源和信号源正常。
接下来,连接逻辑分析仪。
将逻辑分析仪的探头连接到测试对象的信号源上,确保连接的稳固可靠。
根据测试对象的信号类型和波特率设置逻辑分析仪的采样率和触发条件,确保逻辑分析仪能够准确捕获和显示信号波形。
然后,进行信号分析。
启动逻辑分析仪,并观察信号波形的显示。
根据波形的特点和信号的频率、占空比等参数,进行相应的信号分析。
可以通过逻辑分析仪提供的触发功能,捕获特定条件下的信号波形,帮助定位故障或者分析信号的工作状态。
最后,记录和分析数据。
在信号分析过程中,可以通过逻辑分析仪的数据存储功能,记录下信号波形和分析结果。
这些数据可以帮助工程师和技术人员进行更深入的故障定位和分析工作。
另外,还可以利用逻辑分析仪提供的数据导出功能,将数据导出到计算机或者存储设备中,方便后续的数据处理和报告撰写工作。
总之,逻辑分析仪是一种非常实用的测试和分析工具,能够帮助工程师和技术人员快速准确地找出数字电路中的故障,并进行信号分析。
通过合理的准备工作、连接逻辑分析仪、进行信号分析和记录分析数据,可以更好地利用逻辑分析仪进行工作。
希望本文介绍的逻辑分析仪使用方法能够对您有所帮助。
PlayLogic 逻辑分析仪使用手册说明书
PlayLogic逻辑分析仪使用手册PlayLogic 逻辑分析仪使用手册2 / 35公司网址官方旗舰店https:// 邮箱:************** 电话:************传真:************ALINX 微信公众号:PlayLogic 逻辑分析仪使用手册3 / 35目 录目 录 ............................................................................................................................ 3 1 产品介绍 .................................................................................................................... 5 1.1 基础知识 .................................................................................................................... 5 1.2 产品型号及规格 ........................................................................................................ 5 1.3 支持的协议类型 ........................................................................................................ 6 2 PlayLogic 软件简介 ................................................................................................... 6 2.1 软件安装指南 ............................................................................................................ 6 2.2 软件界面简介 ............................................................................................................ 7 2.3 语言切换 .................................................................................................................... 8 2.4 模拟演示功能 ............................................................................................................ 8 3 设备连接 .................................................................................................................... 9 3.1 连接设备与电脑 ........................................................................................................ 9 3.2 连接设备与被测系统 .............................................................................................. 10 3.3 多点接地提高测量准确度 ...................................................................................... 11 4 使用详解 ................................................................................................................. 11 4.1 采样深度与采样率设置 .......................................................................................... 11 4.2 触发条件设置 .......................................................................................................... 12 4.3 采集信号 .................................................................................................................. 13 4.4 波形观察与操作 ...................................................................................................... 14 4.5 波形测量 .................................................................................................................. 15 4.6 协议解析器 .............................................................................................................. 17 4.7 采样模式选择 . (19)PlayLogic 逻辑分析仪使用手册4 / 354.8 通道设置 .................................................................................................................. 20 4.9 保存设置和数据 ...................................................................................................... 23 4.10 导出数据 ................................................................................................................ 24 4.11 阈值电压设置 ........................................................................................................ 25 4.12 PWM 与触发位置设置 ............................................................................................. 26 4.13 主菜单中“选项...”功能 .................................................................................. 26 5 标准协议设置详解 .................................................................................................. 28 5.1 UART/232/485 ........................................................................................................... 28 5.2 I2C .............................................................................................................................. 29 5.3 SPI .............................................................................................................................. 30 5.4 CAN ............................................................................................................................ 31 5.5 Parallel ........................................................................................................................ 32 5.6 1-Wire ......................................................................................................................... 32 5.7 DMX-512 ................................................................................................................... 33 5.8 UNI/O ......................................................................................................................... 33 5.9 自定义协议解析器 .................................................................................................... 33 6 常见问题解答 .......................................................................................................... 34 6.1 设备连接到电脑后驱动安装失败 .......................................................................... 34 6.2 设备连接到电脑后提示无法识别或工作不稳定 .................................................. 34 6.3 采样波形中个别通道出现毛刺 .............................................................................. 34 6.4 设置大深度后实际采样时间未达到设定值 .......................................................... 34 7 联系我们 (35)PlayLogic 逻辑分析仪使用手册5 / 351 产品介绍1.1 基础知识逻辑分析仪是利用时钟从被测系统中采集和显示数字信号的仪器,主要作用在于时序判定和分析。
实验7逻辑分析仪的使用
实验7逻辑分析仪的使用实验七逻辑分析仪的原理与使用一、实验目的1理解逻辑分析仪的基本工作原理;2学会使用逻辑分析仪。
二、实验器材1 DSO-2902/512K 型测试仪 1台2 标准信号发生器 1台3 数字实验箱 1台4 数字电路实验板 1块5 74LS00 1片6 74LS112 2片三、DSO-2902/512K 型逻辑分析仪界面说明DSO-2902/512K 型测试仪的屏幕主窗口底部为逻辑分析仪界面,如图7.1所示。
1 通道标签图7.1中左侧有表示逻辑分析仪各通道的标签。
这些通道名称在屏幕上单击就能编辑,或从“观察”菜单下选择“逻辑组编辑”来选择编辑通道名称。
除了8个通道的标签以外,系统还默认显示4个标签:Hexdecimal 、Decimal 、ASCII 、Binery ,分别表示在数据显示区以16进制、10进制、ASCII 码及二进制显示数据。
2 各游标处的二进制值在各通道标签的右边,逻辑显示区的左边,是每个逻辑输入在游标A 和游标B 及触发游标处的二进制值。
3 数据显示区图7.1中上方为数据显示区,共有四行,从图7.1逻辑分析仪界面图7.2组编辑界面上到下依次为以16进制、10进制、ASCII 码及二进制显示的数据。
4 波形显示区图7.1中下方为波形显示区,从上到下依次显示通道D0~D7的时序图。
四、实验内容和步骤1 组编辑(标签设置)(1)在图7.1中左侧单击各通道,把“Chan D 0 ~ Chan D 7”依次改为“通道0 ~ 通道7”。
(2)从“观察”菜单下选择“编辑组”,打开图7.2 所示对话框,可选择编辑各标签和组的名称。
点“”可选择要编辑的组,通道组合默认为“D7D6D5D4D3D2D1D0”,可根据需要设置通道的组合顺序。
2 观察方波信号用信号发生器输出一个1kHz 、5V P-P 的方波,送到“逻辑POD 盒”的D1通道,右击屏幕出现图7.3 所示对话框,在此窗口中可对数字存储示波器的两个模拟通道及逻辑分析仪的数字通道进行设置。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
在电子产品开发过程中我们最常用的是示波器,但随着微处理器的出现,电子工程师们越 来越发现传统的双通道或四通道示波器不能满足微处理器电路在设计开发工程中的需要。于是 具有多通道输入的逻辑分析仪就应运而生,逻辑分析仪不但解决了示波器输入通道不足的问题, 还提供了更加强大的触发功能和分析功能,对于数字电路开发系统来说,逻辑分析仪无疑是一 个很好的测试分析工具。
图 2 示波器测量 UART 结果
6
对一个信号使用逻辑分析仪进行测量比较,如图 5 所示。逻辑分析仪除了可以测量出 UART 的高低电平时间外,还可以通过插件的形式对数据进行分析。只要输入 UART 的参数,逻辑分析 仪即可对 UART 传输数据进行分析,并把结果显示出来,让开发工程师可以更加直观的知道传输 的数据。
与示波器相比逻辑分析仪具有以下优点: 1. 同时监测多路输入 2. 完善的触发功能 3. 强大的分析功能 4. 逻辑分析仪应用的 4 个层次 逻辑分析仪在应用中可以分为 4 个层次: 1. 观察波形
观察测量波形中是否存在毛刺、干扰,频率是否正确等。 2. 时序测量
对被测量信号进行时序分析,排除操作冲突、时序协调等问题。 3. 辅助分析
8
逻辑分析仪硬件连接
取出逻辑分析仪及所附的 USB 连接线,将逻辑分析仪和计算机用 USB 线连接。将附带的 12V 电源接入逻辑分析仪。
系统要求
1. 基本配置: (1) IBM-PC 及其兼容机, Windows98/2000/XP/me/WIN7 操作系统; (2) 具备 USB 口;
软件安装
图 1 SPI 测量结果 从图 1 中可以十分明了的观测 SPI 通讯中收发数据与时钟及片选的关系。 不但在测量中可以使用逻辑分析仪对多个输入信号进行测量,平时可以用来当做多输入逻 辑示波器使用,对输入的电平随时观察。 2. 触发功能 功能完善的触发设置是逻辑分析仪的一大特色,与示波器只能触发电平和边沿的触发相比, 逻辑分析仪设置的触发方式可以说是五花八门、多种多样。本逻辑分析仪具备的触发方式有三 种:1.边沿触发 2.组合逻辑触发 3.脉宽触发。 3. 分析功能 示波器的分析功能只是针对输入通道进行频率、占空比、峰峰值等单一的通道进行测量。 而逻辑分析仪则可以针对一个或多个输入通道进行时序和状态的分析。 对于单片机 UART 发出的数据,使用示波器和逻辑分析仪都可以对其进行测量,图 4 为示波 器测量的结果,可以观测到 UART 的高低电平时间,但数据是什么就无从而知了。
二代逻辑分析仪 使用指南
北京新大陆时代教育科技有限公司
1
目录
欢迎使用 NL 系列逻辑分析仪 版权声明 二代逻辑分析仪产品介绍 为什么使用逻辑分析仪 逻辑分析仪与示波器的区别 逻辑分析仪的应用实例
硬件介绍 逻辑分析仪性能参数表 逻辑分析仪外观 逻辑分析仪硬件连接 系统要求
软件安装 软件安装 启动程序
接口选择框
点击“接口”下拉菜单,根据硬件实际连接,选择“NUSB”或“USB”,默认选择“NUSB”。 如图 4 所示。
图 4 接口选择
复位按钮
图 2 中的“复位”按钮用于进行系统复位。当正确选择接口后,点击“复位”按钮进行系 统初始化。复位成功后,逻辑分析仪的 LED1 与 LED2 指示灯闪烁。
帮助按钮
图 2 中的“帮助”按钮用于提供帮助信息。点击“ 所示。点击“确定”,弹出帮助文本文件,如图 6 所示。
”按钮,弹出帮助对话框如图 5
图 5 帮助对话框
11
图 6 帮助文件
文件操作按钮
文件操作相关按钮如图 7 所示。
图 7 文件操作相关按钮 按钮:用于打开波形文件。
按钮:用于保存波形文件。
操作详解 打开文件
2
保存文件 采集波形
触发详解 触发设置 触发实例
特殊解码显示 特殊解码显示的意义及分类 RS232 解码显示 USB 解码显示 I2C 解码显示 HDLC 解码显示 MAG 解码显示 PS2 解码显示 SPI 解码显示
应用实例
二代逻辑分析仪产品介绍
随着电子技术的迅速发展,数字电路在电子开发的比例越来越大,如何有效的对数字电路 进行查找错误和验证显得越来越重要。
图 3 示波器与逻辑分析仪数据比较
4
3. 逻辑分析仪的优点 虽然示波器同样可以观测数字信号,但一般的示波器都仅有 2 个通道或 4 个通道,对于需
要同时观测 5 个以上的信号就无能为力了,尤其在微处理器开发过程中通常需要观测数据总线 等信号。逻辑分析仪一般都有 16 个通道以上,甚至多的可以达到 300 个通道以上。
图 1 示波器测量下降沿结果 通过示波器可以测量电平下降沿的下降时间、电平幅度、下降过程及寄生纹波等特性。当 使用逻辑分析仪对下降沿进行测量时,其结果如图 2 所示。
图 2 逻辑分析仪测量下降沿结果 2. 逻辑分析仪的测量原理
逻辑分析仪的测量原理是采用一定的频率,对输入信号与设定的门限电压进行比较,当输 入电平大于门槛电压时为逻辑 1,当输入电平低于门槛电压时为逻辑 0。图 3 为示波器与逻辑分 析仪的测量结果比较。
控制窗
图 2 主窗口
主窗口
10
2、控制窗
Байду номын сангаас
控制窗位于位于主窗口的正上方,用于控制和调节主窗口中波形的显示位置,如图 2、 图 3 所示。点击控制窗左右两侧的控制按钮,可移动主窗口中的波形。控制窗左侧的小窗
口“
”中显示出主窗口中整个波形的起始偏移位置。
图 3 控制窗 注意:在使用过程中,有时其它窗口或其它 WINDOWS 应用程序的窗口覆盖了本软件的主窗 口后,显示的波形可能不会自动恢复,此时可点击本软件的主窗口或任意空白处就能恢复。
功能特点
多种触发方式 单次:启动一轮触发采样过程。 正常:根据触发条件连续触发采样,包括沿触发(上升沿、下降沿),组合逻辑触发和
脉宽触发。 自动:连续采样,无触发条件。 灵活的触发条件 逻辑分析仪的任意通道或所有通道都可作为触发输入。 灵活的显示方式 每一通道都能设定颜色和名称,方便观察每个游标和滚动条的数值,显示窗口缩放自如,
3
逻辑分析仪与示波器的区别
1. 逻辑分析仪与示波器的区别 示波器是电子工程师使用最多的仪器,示波器主要用来观察信号的模拟特性,如边沿时间、
电压幅度、是否有寄生干扰等。而逻辑分析仪主要测量数字电路,因为数字电路固有的特性, 逻辑分析仪对电压的具体值和被测信号的一些模拟特性都不进行测量,而是专门针对信号的电 平进行测量。如图 1 所示测量的信号为数字信号的下降沿。
图 3 逻辑分析仪测量 UART 结果 经过逻辑分析仪的特殊解码功能解码后,就能够直观地读出 UART 读写的数据。从上图可以 看出,串口收发的数据是“2301”。
硬件介绍 逻辑分析仪性能参数
操作界面: Windows98/2000/XP/me/WIN7 采样速率可达 50MHz(20ns) 32 个逻辑采样通道 硬件压缩存储,每通道存储深度可达 349K×216 采样点 最大采样延时:20 秒 连续可变的前/后触发位置。 支持逻辑波形自动按要求消除噪声功能
今天,北京新大陆时代教育科技有限公司为您带来具有多项创新技术的 NL-XL631 逻辑分析 仪,引领逻辑分析仪技术和功能上的进步。该逻辑分析仪采用计算机作为显示平台,采用 USB 接口通讯,即插即用,采用广泛使用的 Windows 系统,界面美观实用,容易上手。强大的触发 功能,让您不用金晶火眼就能发现隐藏在系统中的错误。完善的协议分析功能,让您在不熟悉 的协议下也能挥洒自如。
USB 驱动程序安装: 运行 Newland Logic Analyzer 1.0.0.msi。默认安装即可。
启动程序
点击“AUTOWAVE v8.19.exe” 即可启动程序。
用户界面介绍
用户界面
程序启动后出现如图 1 所示的用户界面。
9
图 1 用户界面
显示窗口
1、主窗口 主窗口用于显示各通道的波形或数据,如图 2 所示。主窗口的底部有时间刻度。
小移: 点击移窗控制条的“ ”或“ ”按钮。. 大移: 点击移窗控制条的上下空白处。 任意移:拖动移窗控制条。
图 9 移窗
总线设置按钮
点击“总线设置”按钮,弹出“总线设置”窗口,列出所有通道进行总线设置。 总线组(共有四组总线): 点击总线组号单选框选择当前总线组号(当前总线组号为当前可设置的总线组)。 总线组名: 在当前总线组名文本框中修改总线组名,回车确认。 总线位选择: 添加总线位: 点击通道号下方的某通道号,该通道以通道号加总线位名的形式显示在当前
按钮:用于保存当前窗口显示的那一部分波形文件。
按钮:用于浏览文件的路径。点击 可选择打开或保存文件的路径,如图 8 所示。
按钮,将弹出“打开波形文件”对话框,
12
视窗按钮
图 8 浏览文件路径
视窗按钮 展视窗。
用于扩展或缩小显示窗口。点击 按钮, 缩小视窗; 点击 按钮, 扩
移窗
由“移窗”选择框,及移窗控制条组成,位于主窗口的左侧,如图 9 所示,用于上下移动 主窗口,便于显示窗外波形。点击“移窗”选择框,可以打开或关闭移窗控制条。
总线组内。
13
删除总线位: 点击当前总线组内的某通道号,该通道从总线组内删除(组内其他通道重新
定位)。 总线位顺序的调整: 用鼠标上下拖动当前总线组内某总线位名,可改变其通道的总线位顺序。 总线位顺序的排序: 点击“排序”按钮,当前总线组内通道号按从小到大排序。 总线组合: 点击“组合”按钮,当前总线组以组合方式显示。 总线分散: 点击“分散”按钮,当前总线组以分散方式显示。 注:双击在主窗口左测的信号名(总线),也可以快速改变该组总线的组合和分散显示
用户界面介绍 用户界面 显示窗口 主窗口 控制窗 接口选择框 复位按钮 帮助按钮 文件操作按钮 视窗按钮 移窗 总线设置按钮 间距设置按钮 通道设置按钮 全屏 运行/停止 单次按钮 采样选择框 触发选择框 测量选择框 光栅选择框 采样时间选择框 分辨率选择框
