砌墙砖和砌块检测作业指导书(新版)

自贡市建设工程质量检测中心
作业文件
受控号：
版本/修改：第四版/第0次修改
标题：砌墙砖和砌块检测作业指导书
页码：第 6 页 共 27 页
4.2.1.3烧结多孔砖和多孔砌块的尺寸允许偏差
尺寸允许偏差应符合下表规定。
表4.2.1.3尺寸允许偏差单位为毫米
尺寸
样本平均偏差
样本极差≤
> 400
±3.0
10.0
砖和砌块的外型为直角六面体，其长度、宽度、高度尺寸应符合下列要求，单位为毫米（mm）：390，290，240，190，180（175），140，115，90；
其他规格尺寸由供需双方协商确定。
4.1.2.4普通混凝土小型空心砌块、轻集料混凝土小型空心砌块和粉煤灰小型空心砌块的规格
主规格尺寸：长×宽×高为390 mm×190 mm×190 mm。
示例l：
规格尺寸290 mm×190 mm×90 mm、密度等级800、强度等级MU7.5、优等品的页岩空心砖，其标记为：
烧结空心砖Y（290×190×90）800 MU7. 5A GB 13545
示例2：
规格尺寸290 mm×290 mm×190 mm、密度等级1000、强度等级MU3.5、一等品的粘土空心砌块，其标记为：
—
—
注：为装饰面施加的色差，凹凸纹、拉毛、压花等不算作缺陷
a凡有下列缺陷之一者，不得称作完整面。
a）缺陷在条面或顶面上造成的破坏面尺寸同时大于10 mm×10 mm。
b）条面或顶面上裂纹宽度大于1 mm，其长度超过30 mm。
c）压线、粘底、焦花在条面或顶面上的凹陷或凸出超过2 mm，
区域尺寸同时大于10 mm×10 mm。
其他规格尺寸可由供需双方协商。
4.1.2.5普通混凝土小型空心砌块的最小外壁厚应不小于30 mm，最小肋厚应不小于25 mm；空心率应不小于25 %。
4.1.3等级
4.1.3.1烧结普通砖的等级
4.1.3.1.1根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级。
4.1.3.1.2强度、抗风化性能和放射性物质合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品（A）、一等品（B）、合格品（C）三个质量等级。
项目
优等品
一等品
合格品
两条面高度差
2
3
4
弯曲
2
3
4
杂质凸出高度
2
3
4
缺棱掉角的三个破坏尺寸不得同时大于
5
20
30
裂纹长度≤
a．大面上宽度方向及延伸至
条面的长度
30
60
80
b.大面上长度方向及延伸至
顶面的长度或条顶面上
水平裂纹的长度
50
80
100
完整面a不得少于
二条面和二顶面
一条面和一顶面
—
颜色
基本一致
300～400
±2.5
9.0
200～300
±2.5
8.0
100～200
±2.0
7.0
< 100
±1.5
6.0
4.2.1.4烧结多孔砖和多孔砌块的外观质量
砖和砌块的外观质量应符合下表规定。
自贡市建设工程质量检测中心
作业文件
受控号：
版本/修改：第四版/第0次修改
标题：砌墙砖和砌块检测作业指导书

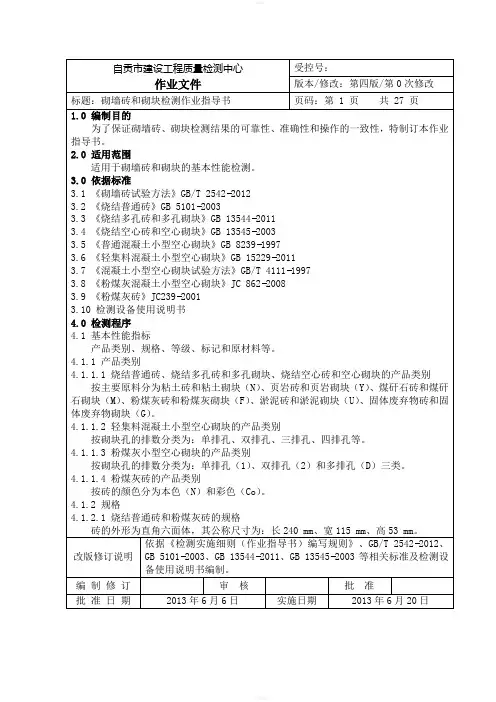

页码：第 1 页 共 27 页
1.0编制目的
为了保证砌墙砖、砌块检测结果的可靠性、准确性和操作的一致性，特制订本作业指导书。
2.0适用范围
适用于砌墙砖和砌块的基本性能检测。
3.0依据标准
3.1《砌墙砖试验方法》GB/T 2542−2012
3.8《粉煤灰混凝土小型空心砌块》JC 862−2008
3.9《粉煤灰砖》JC239−2001
3.10检测设备使用说明书
4.0检测程序
4.1基本性能指标
产品类别、规格、等级、标记和原材料等。
4.1.1产品类别
4.1.1.1烧结普通砖、烧结多孔砖和多孔砌块、烧结空心砖和空心砌块的产品类别
按主要原料分为粘土砖和粘土砌块（N）、页岩砖和页岩砌块（Y）、煤矸石砖和煤矸石砌块（M）、粉煤灰砖和粉煤灰砌块（F）、淤泥砖和淤泥砌块（U）、固体废弃物砖和固体废弃物砌块（G）。
2——双排孔；
800——密度等级为800;
MU3.5——强度等级为MU3.5。
4.1.4.6粉煤灰小型空心砌块的产品标记
示例：规格尺寸为390 mm×190 mm×190 mm、密度等级为800级、强度等级为MU5的双排孔砌块，其标记为：
FHB2 390×190×190 800 MU5 JC/T 862−2008
4.1.1.2轻集料混凝土小型空心砌块的产品类别
按砌块孔的排数分类为：单排孔、双排孔、三排孔、四排孔等。
4.1.1.3粉煤灰小型空心砌块的产品类别
按砌块孔的排数分类为：单排孔（1）、双排孔（2）和多排孔（D）三类。
4.1.1.4粉煤灰砖的产品类别
按砖的颜色分为本色（N）和彩色（Co）。
4.1.2规格
表4.2.1.1尺寸允许偏差单位为毫米
公称尺寸
优等品
一等品
合格品
样本
平均偏差
样本极差
≤
样本
平均偏差
样本极差
≤
样本
平均偏差
样本极差
≤
240
±2.0
6
±2.5
7
±3.0
8
115
±1.5
5
±2.0
6
±2.5
7
53
±1.5
4
±1.6
5
±2.0
6
4.2.1.2烧结普通砖的外观质量
砖的外观质量应符合下表规定。
表4.2.1.2外观质量单位为毫米
4.1.2.1烧结普通砖和粉煤灰砖的规格
砖的外形为直角六面体，其公称尺寸为：长240 mm、宽115 mm、高53 mm。
改版修订说明
依据《检测实施细则（作业指导书）编写规则》、GB/T 2542−2012、GB 5101−2003、GB 13544−2011、GB 13545−2003等相关标准及检测设备使用说明书编制。
4.1.5.5轻集料应符合GB/T 17431的规定。
4.1.5.6外加剂：应符合GB 8076的规定。
4.1.5.7掺合料
4.1.5.7.1粉煤灰应符合GB/T 1596的规定。
4.1.5.7.2粒化高炉矿渣粉应符合GB/T 18046的规定。
4.1.5.8水
水应符合JGJ 63的规定。
4.1.5.9其他原材料
标题：砌墙砖和砌块检测作业指导书
页码：第 4 页 共 27 页
4.1.4.5轻集料混凝土小型空心砌块的产品标记
示例：符合GB/T 15229，双排孔，800密度等级，3.5强度等级的轻集料混凝土小型空心砌块，其标记为：
LB2800MU3.5GB/T 15229−2011
标记中各要素的含义如下：
LB——轻集料混凝土小型空心砌块；
4.1.3.7.2质量等级根据尺寸偏差、外观质量、强度等级、干燥收缩分为优等品（A）、一等品（B）、合格品（C）。
4.1.4产品标记
砖和砌块的产品标记按产品名称、类别、规格、密度等级、强度等级、质量等级和标准编号顺序编写。
4.1.4.1烧结普通砖的产品标记
示例：烧结普通砖，强度等级MU15，一等品的粘土砖，其标记为：
优等品适用于清水墙和装饰墙，一等品、合格品可用于混水墙。中等泛霜的砖不能用于潮湿部位。
4.1.3.2烧结多孔砖和多孔砌块的等级
根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级。
4.1.3.3烧结空心砖和空心砌块的等级
4.1.3.3.1抗压强度分为MU10.0、MU7.5、MU5.0、MU3.5、MU2.5。
4.1.5.2砂应符合GB/T 14684的规定。
4.1.5.3细集料：应符合GB/T 14684的规定。
4.1.5.4粗集料：可采用碎石、卵石和重矿渣，碎石、卵石应符合GB/T 14685的规定，重矿渣应符合YBJ 20584的规定，其最大粒径为10 mm；炉底渣、灰渣混排时，0.16 mm筛筛余部分的烧失量应不大于15 %；如采用石屑等破碎石材，小于0.15 mm的细石粉含量不应大于20 %。
4.1.2.2.2砖和砌块的长度、宽度、高度尺寸应符合下列要求：
砖规格尺寸（mm）：290、240、190、180、140、115、90。
砌块规格尺寸（mm）：490、440、390、340、290、240、190、180、140、115、90。
其他规格尺寸由供需双方协商确定。
4.1.2.3烧结空心砖和空心砌块的规格
3.2《烧结普通砖》GB 5101−2003
3.3《烧结多孔砖和多孔砌块》GB 13544−2011
3.4《烧结空心砖和空心砌块》GB 13545−2003
3.5《普通混凝土小型空心砌块》GB8239−1997
3.6《轻集料混凝土小型空心砌块》GB15229−2011
3.7《混凝土小型空心砌块试验方法》GB/T 4111−1997
4.1.3.3.2体积密度分为800级、900级、1000级、1100级。
4.1.3.3.3强度、密度、抗风化性能和放射性物质合格的砖和砌块，根据尺寸偏差、外观质量、孔洞排列及其结构、泛霜、石灰爆裂、吸水率分为分为优等品（A）、一等品（B）、合格品（C）三个质量等级。
自贡市建设工程质量检测中心
作业文件
4.1.4.7粉煤灰砖的产品标记
示例：强度等级为20级，优等品的彩色粉煤灰砖标记为：
