图书馆综合布线系统施工组织设计方案
图书馆综合布线设计方案
河源职业技术学院图书馆综合布线设计方案1、设计原则图书馆依托现代信息技术大力发展的同时也对其建筑技术或设备提出了新的要求。
图书馆建筑的综合布线仅是其中一例。
图书馆大楼综合布线系统的目标是：为图书馆计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能。
全面实现图书 馆管理的智能化、集成化，把图书馆计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台。
作为图书馆大楼智能化系统的基础平台——综合布线系统将为整个图书馆的语音通信、宽带数据、图像联网、图书馆管理系统及网站建设提供高质量的传 输通道。
图书馆大楼内的各个功能区通过高性能的结构化综合布线系统连接起来，组成一套具备高传输带宽的、结构化的信息高速公路综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。
其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。
而且在设计、施工和维护方面也给人们带来了许多方便。
（1）兼容性：综合布线的首要特点是它的兼容性。
所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设备、适配器等，把这些不同信号综合到一套标准的布线中。
由此可见，这个布线比传统布线大为简化，节省大量的物资、时间和空间。
（2）开放性：该系统采用开放式体系结构，符合多种国际上现行的标准，它几乎对所有著名厂商的产品都是开放的，并支持所有通信协议。
（3）灵活性：该系统采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的，而且每条通道可支持终端、以太网工作站及令牌网工作站。
所有设备的开通及更改均不需改变布线线路，组网也可灵活多变。
（4）可靠性：该系统采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，所有线缆和相关连接件均通过ISO认证，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
图书馆综合布线系统施工组织设计方案
综合布线系统1.1 概述综合布线系统 (PDS) 是一套用于建筑物内或建筑物之间为计算机、通信设施等预先设置的信息传输通道。
它将语音、数据、图像等设备用标准的双绞线和光纤彼此相连，同时能使上述设备与外部通信设备数据网络相连接，支持高速率的数据传输。
其是为适应综合业务数字网（ISDN）的需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展、更新与系统灵活重组的可能性。
既为用户创造了现代信息系统环境，强化了控制与管理，又为用户节约了费用，保护了投资。
同时也是大楼智能化系统中最基础的组成部分，它的性能直接影响到智能化系统的性能和寿命。
综合布线是现代化高智能信息平台的桥梁，为了实现****市图书科技馆的高智能信息化平台，我们采用高品质六类综合布线系统，完全满足千兆以太网的传输要求。
所有布线路由的设计遵从结构化设计，确保原有设施不受损和原有设施合理有效地利用，并且保证布线路由设计与原有环境的协调。
1.2 工程概况****科技馆共4层，其中局部地下1层，地上4层。
随着科技管理技术的不断发展，构建信息网络平台已成为当务之急。
本设计是针对****市图书科技馆信息化平台中的基础网络建设所做的初步方案。
1.3 需求分析1.3.1 建设目标根据对****市图书科技馆的分析，综合布线系统建设总体目标为：建立****市图书科技馆网络信息系统，构筑网络化信息平台；实现相关部门的互联，实现信息资源共享；实现各种数据资料查询信息化、管理科学化和办公自动化；1.3.2 用户现状我公司对****市图书科技馆分析如下：大楼共**层，其中局部地下**层，地上**层。
目前大楼土建设计已完。
1.4 设计标准和依据ISO/IEC 11801 国际布线标准GB/T 50311-2000 建筑与建筑群综合布线系统工程设计规范GB/T 50312-2000 建筑与建筑群综合布线系统工程施工验收规范YD 5082-99 建筑与建筑群综合布线系统工程设计施工图集GSZB2005-0601/GC01 ****市图书科技馆工程机电安装招标文件及答疑甘肃信业科技有限责任公司《综合布线系统工程设计规范》1.5 设计原则综合布线系统(Premises Distribution System)是为了适应计算机与通信相结合而提出的。

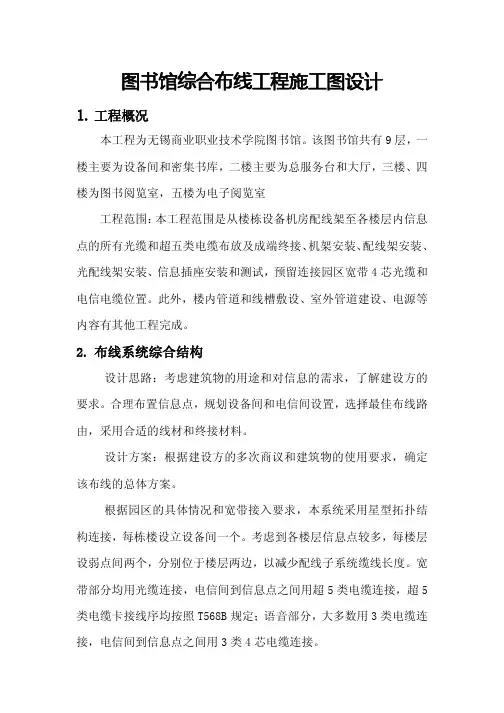

图书馆综合布线工程施工图设计
图书馆综合布线工程施工图设计1.工程概况本工程为无锡商业职业技术学院图书馆。
该图书馆共有9层，一楼主要为设备间和密集书库，二楼主要为总服务台和大厅，三楼、四楼为图书阅览室，五楼为电子阅览室工程范围：本工程范围是从楼栋设备机房配线架至各楼层内信息点的所有光缆和超五类电缆布放及成端终接、机架安装、配线架安装、光配线架安装、信息插座安装和测试，预留连接园区宽带4芯光缆和电信电缆位置。
此外，楼内管道和线槽敷设、室外管道建设、电源等内容有其他工程完成。
2.布线系统综合结构设计思路：考虑建筑物的用途和对信息的需求，了解建设方的要求。
合理布置信息点，规划设备间和电信间设置，选择最佳布线路由，采用合适的线材和终接材料。
设计方案：根据建设方的多次商议和建筑物的使用要求，确定该布线的总体方案。
根据园区的具体情况和宽带接入要求，本系统采用星型拓扑结构连接，每栋楼设立设备间一个。
考虑到各楼层信息点较多，每楼层设弱点间两个，分别位于楼层两边，以减少配线子系统缆线长度。
宽带部分均用光缆连接，电信间到信息点之间用超5类电缆连接，超5类电缆卡接线序均按照T568B规定；语音部分，大多数用3类电缆连接，电信间到信息点之间用3类4芯电缆连接。
本系统在目前设备性能情况下宽带主干可以保证千兆传输，水平配线可以承受100M传输需要，今后具有比较好的扩展性，能够适应将来20年以上宽带不断增大的需要。
本系统由干线子系统、配线子系统（水平子系统）、工作区、设备间（主配线间）和电信间（分配线间）等构成。
3.设计目标此次综合布线的目的是建立宽带小区，提供高速宽带业务，以满足所需的语音、数据信号综合传输的宽带要求。
同时亦可满足小区内部信息交流和信息管理需求。
4.设计原则本设计遵循以下设计原则。
（1） 使用性和经济性：始终贯彻面向应用、注重时效的方针，坚持 实用、经济的原则，将语音和数据传输线路分别考虑。
（2） 先进性和成熟性：本设计既采用先进的概念、技术和方法，又注意结构、设备的相对成熟。
【精选方案】智能化图书馆综合布线系统设计
【精选方案】智能化图书馆综合布线系统设计图书馆综合布线是为图书馆计算机网络系统、语音系统、信息发布显示系统、信息查询系统、自助打印复印系统、RFID 图书管理系统、一卡通系统、视频监控系统、智能楼宇系统等应用系统提供综合布线。
作为信息传输基础的综合布线系统，它是智能化图书馆的重要组成部分，是智能化图书馆的神经系统。
图书馆综合布线系统的设计应遵循国内外的标准，适度选择超前的布线产品，使得建成后的布线系统便于维护和具有较长的使用寿命。
1项目建设要求（1）采用星型架构，以图书馆中心机房为核心，将各楼层的信息点连至图书馆的中心机房配线架内，并使综合布线系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足图书馆不同形式的应用要求。
（2）根据实际需要，合理布置网络信息接入点，满足图书馆各智能化系统对信息接入点的要求，保证计算机网络可靠、高速地传输信息。
设计既要满足目前对话音和计算机数据的需要，还要适应今后发展的趋势。
采用综合布线系统后，使整个网络系统一次布线后，在未来的 15～20年内都能满足图书馆的需求。
（3）所有插座端口都支持话音和图像传递以及数据通信，能适应现在和将来技术发展的要求。
（4）任一信息点能方便地连接计算机或电话，能满足灵活的应用要求。
（5）所有接插件都应是模块化的标准件，以方便将来很容易地将设备扩展进去。
（6）能够支持端到端 1 000 MHz 的数据传输。
（7）采用有线为主、无线为辅接入方式，实现网络全馆覆盖。
2设计流程图综合布线系统设计流程图如图 1 所示。
3综合布线系统设计图书馆综合布线系统通常只涉及楼宇内综合布线，一般情况下只需考虑工作区子系统、垂直布线子系统、水平布线子系统、管理子系统及设备间子系统等5 个子系统的设计及图书馆上行线路的设计，如图 2 所示。
3.1 工作区子系统设计一个独立的需要设置智能化终端设备的区域称为一个工作区。
工作区子系统是一个从信息插座延伸至终端设备的区域。
图书馆建设项目施工组织设计
第1章施工组织设计总体设想、针对本工程方案及施工段划分1.1工程概况大学图书馆建设项目施工组织设计是完全基于满足校园信息化建设所必须具有的综合管理能力和应用能力，全面遵循有关国家标准和国际标准，并达到国家智能建筑设计标准和满足的建设项目。
我公司将以实用性、先进性、实时性、安全性、可靠性、可扩展性、易维护性为前提，将大学图书馆项目建设成为技术先进、功能完善、质量过硬的标杆项目。
本工程包括以下分系统：1）综合布线系统2）机柜及冷风通道系统3）机房UPS系统4）精密空调系统5）机房动环系统6）安防监控、防盗报警及电子巡更系统7）24小时自助还书柜系统、通道闸及空间管理系统8）多功能会议系统我公司将集中公司可利用资源，配备最优秀的施工人员来完成整个工程。
在设计中满足要求，并且具备国际先进水准；在项目管理和施工组织方面做到细致深入；在设备选型中选用国际先进产品；在施工中采用最合理的施工计划、最先进的施工工艺、最严格的施工质量、最有效的施工管理，以“一流管理、一流质量、一流速度”的标准保证本工程按期投入使用。
以实用性、先进性、实时性、安全性、可靠性、可扩展性、易维护性为原则，完成一个功能强大、运行稳定、质量优异的整体系统。
1.2项目管理班子配备根据本工程承包管理需要及我们的经验，我公司拟配备以项目经理为领导专项项目管理组，项目组的人员大都是参加过大型项目施工、经验丰富的技术骨干。
管理班子的组织体系和人员配备突出加强指导、协调和管理能力。
1.3针对本工程方案1.3.1施工组织管理我公司将提供周密的施工组织部署。
作好充分的施工准备工作，并从工期、质量、技术三个关键方面进行有效的组织部署，高质量、高效率地完成本工程。
1.3.2工程管理目标我公司为本工程投入最富经验的项目管理人员和技术人员，对项目进行精心设计、安装、调试和管理。
严格按照建设工程施工合同规定的范围、权利、职责和义务，集中各方面优势进行承包管理和组织施工，并保证整个项目质量、进度、成本等目标得以全面实现。
某图书馆施工组织设计
某图书馆施工组织设计1. 引言本文档提供了某图书馆施工组织设计的详细说明，包括施工活动的方案、组织结构、资源分配和风险管理等方面的内容。
该设计旨在确保施工过程的顺利进行，实现按时交付高质量的图书馆建设工程。
2. 施工方案2.1 总体方案施工总体方案包括工程起止时间、工期分解、关键节点和里程碑等内容。
在工程实施过程中，我们将遵循施工方案的安排，确保各项任务按时完成。
2.2 分项方案分项方案详细说明了各个施工阶段的具体任务和工作流程。
这些分项方案将帮助我们合理安排时间和资源，更好地组织施工活动。
3. 组织结构3.1 工程组织结构工程组织结构确定了各个团队成员之间的协作和沟通方式。
在本图书馆建设工程中，我们设立了工程经理、施工工程师、质量管理人员、平安监督人员等职位，确保施工活动的高效推进。
3.2 工作分配与责任工作分配与责任明确了每个团队成员的任务和职责。
每个人都有明确的工作范围和目标，以保证整个施工队伍高效协作。
4. 资源分配资源分配包括人力资源、物资资源和设备资源的合理安排和使用。
我们将根据施工方案和需要，合理安排施工人员、采购材料和租用设备，以确保施工过程的顺利进行。
5. 风险管理5.1 风险识别与评估通过风险识别和评估，我们将确定可能存在的施工风险，并进行合理的风险管理措施。
我们将针对每个风险制定应对方案，以最大程度地减少风险对施工进度和质量的影响。
5.2 平安措施在施工过程中，我们将严格执行平安标准，并采取必要的平安措施，确保施工人员的平安和健康。
6. 质量控制6.1 质量目标质量目标明确了图书馆建设工程的质量要求和标准。
我们将制定相应的质量控制方案，并采取必要的措施确保工程的质量。
6.2 质量控制措施质量控制措施包括质量检查、测试和验收等流程。
我们将在每个施工阶段进行质量检查，并及时解决质量问题，确保建筑质量符合规定标准。
7. 施工沟通与协调7.1 内部沟通与协调在施工过程中，我们将建立良好的内部沟通机制，确保各个团队成员之间的顺畅沟通和协调。
图书馆信息布线工程设计方案
图书馆信息布线工程设计方案工程概况1.1工程内容1.1.1工程规模本工程项目主要负责广东工程职业技术学院图书馆的综合布线工程。
此工程从功能上主要分为三个部分：（1）为图书馆提供办公所需的信息网络，该信息网络主要有图书馆内部的网络，便于工作人员的信息交换，图书馆信息存储，办公所需要的互联网接入；（2）为来访者提供所需的网络接入点，该接入点有两个方面，一个是接入到图书馆的内部网络，书籍的查询以及图书馆信息的查询，另一个是互联网的接入，用于资料的查找等；（3）为了确保图书馆的安全，在每层楼安装一定数量的全方位的视频监控点，并能通过控制中心进行视频监控管理。
1.1.2工程现状图书馆分为6层，（不包括就业创业办公室以及-1层的停车场），每层的高度约为6米。
每层的电梯旁边有配线间，在6楼有一个控制室。
1.2信息点分布因为工程的对象为多功能的图书馆，所以在信息点的分布上每层的信息点是有所不同的。
第一层为多功能设备间，第二至五层为图书借阅，第六层为办公和储存间。
每层所需要的信息点的内容数不同。
每层有网络点，语音点，无线网络点，视频监控点四种。
其中网络点共112个；语音点28；无线网络点第一和第六层4个，其余6个，共有32个；视频监控点除了第二层5个，其余层均是4个，共有25个。
表1.1.1信息点表1.3设计依据ISO/IEC11801：2002—用户建筑-通用布线系统信息技术国际标准ANSI/TIA/EIA-568B—商业大楼通信布线标准ANSI/TIA/EIA-568B.2-1北美超五类布线系统标准ANSI/TIA/EIA-569A—商业大楼通道和空间管理标准ANSI/TIA/EIA-570A—住宅及小型商业区综合布线标准ANSI/TIA/EIA-607—商业大楼接地和联接标准ANSI/TIA/EIATSB67—非屏蔽双绞布线系统现场测试传输性能规范ANSI/TIA/EIA-TSB72-开放办公室布线系统EMCStandardEN55022—（电磁兼容）标准EN50173：2007—信息技术-综合布线系统（欧洲标准）GB/T50311－2007建筑与建筑群综合布线系统工程设计规范GB/T50312－2009建筑与建筑群综合布线系统工程施工与验收规范GB/T18233-2008信息技术－用户建筑群的通用布线GB/T7427-87通讯光缆的一般要求GBJ42-81工业企业通信设计规范YD/T926.2-2009中华人民共和国通信行业标准GBJ79-85—工业企业通讯接地设计规范厂房大楼网络布线工程设计方案GBJ42-81—工业企业通信设计规范YD/T926.2-2009—大楼通信综合布线系统JGJ/T16-2008—民用建筑电气设计规范ITU-T国际电信联盟标准ANSIFDDI、TP-PMD、X3ANSI光纤应用ATMFORUM-PHY、SIG异步转移模式论坛IEEE802.3、IEEE802.5以太网IEEE802.11无线局域网通用的标准第一章设计方案2.1方案综述根据图书馆的具体需求、图纸，整个综合布线系统共设置了网络点112个，语音点28个，无线网络点32个，视频监控点25个。
图书馆、档案馆综合布线设计方案
图书馆、档案馆综合布线设计方案综合布线系统综合布线系统建成后应能支持语音、数据、图像和多媒体等各种业务信息的传输。
并能适应今后不断发展的计算机网络需求。
综合布线系统建成后应具有高速和高宽带数据传输能力，能满足某市图书馆、档案馆、城建档案馆的办公、服务、智能化设备管理和与外界交流的信息传输需要。
考虑到本项目为一栋大楼的三家单位，既要考虑到相互之间的使用及管理差异，又要统筹考虑资源的合理共享。
在设计的时候，我们考虑三家单位各自设置自己的内网、外网，智能化专用统一建设。
在大楼四层档案馆区域设置档案馆的机房，五层分别设置图书馆及城建档案馆的机房。
综合布线系统采用全模块化结构，方便系统的扩展，并且具有极大的灵活性。
工作区信息点主要分为内网网络信息点、外网网络信息点、语音信息点和智能化网点四大类型。
内网网络信息点满足各部门内部日常办公，提供内部数据交换及内网平台访问等应用服务。
外网网络信息点满足对外日常办公、网络平台，提供互联网访问及信息公开等应用服务。
语音信息点为日常电话和传真通讯提供基础平台。
智能化网点设置满足各智能化系统设备的联通及后期的IT资源整合需求。
内网、外网、智能化网之间物理隔离。
以上各套网络布线设备间到管理间的数据链路采用室内12芯多模光纤，语音链路采用三类大对数电缆，水平部分全部采用六类非屏蔽线缆。
本次布线系统设计的非屏蔽网络信息点和语音信息点可以互换，其模块和跳线用不同颜色予以区分。
工作区子系统工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。
综合布线系统的信息点主要分为内网数据点、外网数据点、备用数据点和语音点四大类型，其中外网数据点中有部分为无线AP接入点、LED/信息发布预留信息点等。
智能化网主要满足智能终端（如IPC、数字广播等），考虑后期稳定运行，设计采用水平布线直接打水晶头方式连接智能终端。
根据各工作区信息点位置的不同，选择相应的信息插座安装方式，部分采用墙面型插座，墙面安装高度为30cm。
图书馆综合布线方案设计
图书馆综合布线方案设计一、需求分析图书馆的综合布线需求主要包括以下几个方面：1、网络通信：图书馆需要建立高速、稳定的网络环境，以支持读者访问电子资源、工作人员进行业务管理等。
2、语音通信：提供内部电话通信系统，方便工作人员之间的沟通。
3、智能化管理：包括门禁系统、监控系统、环境控制系统等，需要相应的布线支持。
4、多媒体应用：如电子阅览区的多媒体设备、会议室的音视频设备等。
二、系统设计原则1、先进性：采用先进的布线技术和设备，确保系统在未来一段时间内保持领先。
2、可靠性：确保系统稳定运行，减少故障发生的概率。
3、灵活性：能够方便地进行线路调整和扩展，适应未来业务的变化。
4、经济性：在满足需求的前提下，合理控制成本。
三、布线系统组成图书馆综合布线系统通常由以下几个部分组成：1、工作区子系统工作区子系统是指终端设备连接到信息插座的部分。
在图书馆的各个区域，如阅览区、借阅区、办公区等，设置足够数量的信息插座，以满足读者和工作人员的使用需求。
信息插座采用符合标准的 RJ45 接口，支持高速以太网连接。
2、水平子系统水平子系统负责将工作区子系统的信息插座连接到管理子系统。
一般采用六类或超六类非屏蔽双绞线，以满足高速数据传输的要求。
线缆铺设采用桥架或线槽的方式，保证线路的整齐和美观。
3、管理子系统管理子系统用于管理和连接水平子系统和垂直子系统的线缆。
在图书馆的弱电间设置配线架和跳线架，对线缆进行整理和标识，方便维护和管理。
4、垂直子系统垂直子系统负责连接各楼层的管理子系统。
采用多模光纤作为主干线路，以提供高速、大容量的数据传输能力。
5、设备间子系统设备间子系统是整个布线系统的核心，存放着网络设备、服务器等关键设备。
设备间应具备良好的通风、散热和供电条件，保证设备的正常运行。
6、建筑群子系统如果图书馆由多个建筑组成，建筑群子系统用于连接各个建筑之间的布线系统。
同样采用光纤作为传输介质，确保数据的可靠传输。
四、线缆选型1、双绞线选择六类或超六类非屏蔽双绞线，其传输频率可达 250MHz 以上，能够满足高速以太网和多媒体应用的需求。
图书馆综合布线设计方案(修改后)
长安区图书馆机房综合布线设计方案西安一联盛实业有限公司2017年3月22日目录一、工程概况 (1)二、方案总述 (5)2.1、地面装修工程方案 (5)2.2、供电系统工程方案 (7)2.3、防雷接地工程方案 (7)2.4、防雷接地工程方案 (7)2.5机房楼面保温 (9)三、设计标准 (11)3.1、设计依据 (11)3.2、设计思想 (12)四、施工方案 (15)4.1、概述 (15)4.2、物品准备 (15)4.3、施工安装 (16)五、施工效果图 (18)六、预算清单 (20)6.1分项报价清单 (20)6.2报价汇总表 (24)一、工程概况随着计算机系统技术和设备的安全防护等级升级，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。
所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防火、防雷电等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。
因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。
现机房情况如下：根据《民用建筑电器设计规范》〔JGJ/T16-92〕《供配电系统设计规范》〔GB50052-95〕《低压配电设计规范》〔GB50054-95〕《建筑设计防火规范》〔GBJ16-87〕《通信机房静电防护通则》〔YD/T754-95〕《通信机房静电防护通则》〔YD/T754-95〕《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311-2000）；《建筑与建筑群综合布线系统工程验收规范》（GB/T 50312-2000）；机房布线系统要求布防距离短而整齐，排列有序，具体的方式有“田”字形和“井”字形两种。
其中：“田”字形较适用于环形机房布局，“井”字形较适用于纵横式机房布局。
它的位置可安排在地板下和吊顶两个地方，各有特点，下1、地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
综合布线系统施工组织方案
综合布线系统施工组织方案一、施工组织原则1.合理布局：根据建筑结构和综合布线系统设计要求，合理安排综合布线系统的布局，确保布线系统的通信信号传输质量和稳定性。
2.安全施工：施工过程中要注重安全施工，对施工现场进行合理的管控和保护，确保施工人员和设备的安全，预防事故的发生。
3.规范操作：施工人员要按照相关的施工规范和操作规程进行施工，确保施工质量符合要求。
4.分工协作：根据施工任务和施工量的大小，合理划分施工人员的工作任务，确保施工的高效进行。
二、施工组织流程1.确定施工计划：根据项目的要求，确定施工计划，包括施工的时间节点、任务分工和工期安排等。
2.现场踏勘：在施工前，要对施工现场进行踏勘，了解现场的实际情况，包括建筑结构、供电情况、空调通风等因素。
3.布线系统设计：根据踏勘结果和综合布线系统设计要求，对综合布线系统进行设计，包括路径规划、设备选型和电缆敷设等。
4.材料准备：根据设计要求，准备所需的施工材料，包括电缆、接头、槽道等。
5.布线系统敷设：按照设计要求和施工计划，对综合布线系统进行敷设，包括电缆的敷设、接头的连接和槽道的安装等。
6.系统调试：在综合布线系统敷设完成后，进行系统调试，包括通信信号的测试和设备的安装验证等。
7.施工验收：在系统调试完成后，进行综合布线系统的验收，包括设备的运行状态、信号质量和安全性等。
三、施工组织要点1.布线系统设计计划的编制：根据综合布线系统的设计要求，编制详细的施工计划，包括工期、任务分配和施工顺序等。
2.施工现场管理：对施工现场进行合理的管控和保护，确保施工人员和设备的安全。
设置施工现场警示标志，定期进行安全检查和整改。
3.施工质量控制：监督施工人员按照相关的施工规范和操作规程进行施工，严格把控施工质量，确保综合布线系统的工程质量符合要求。
4.施工人员培训：对参与综合布线系统施工的人员进行培训，提高其对综合布线系统施工工艺和操作技术的理解和掌握能力。
5.监理和验收：在施工过程中，安排专业监理人员对施工进行监督和指导，确保施工质量和进度符合要求。
图书馆综合楼报告厅室内设计--施工组织设计
目录第一章编制说明第1节编制目的第2节编制原则第3节编制依据第4节拟采用的技术规范与标准第二章工程概况第1节工程特点第三章施工准备第1节准备程序第2节施工现场准备第四章施工组织及部署第1节指导思想第2节工程目标第3节施工部署原则第五章各分部分项工程主要施工方案第1节装饰施工第2节安装施工第六章质量保证技术措施第1节建立健全的工程质量保证体系第2节降低成本措施第3节工程"创优"控制措施第4节工程回访与保修制度1第七章安全生产技术组织措施第1节安全生产管理体系第2节保证安全的主要措施第3节安全施工技术措施第八章文明施工保证措施第1节文明施工的目的与意义第2节文明施工保证措施第九章季节性施工技术措施第1节冬季施工技术措施第2节雨季施工技术措施第3节夏季施工技术措施第4节工期保证措施2第一章编制说明第1节编制目的本施工组织设计系本公司对xx文件。
本施工组织设计体现了本工程施工的总体构思和部署，编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项工程施工方法、工程质量控制措施、安全生产保证措施、文明施工及环境保护措施等诸多因素尽可能充分考虑，突出科学性、适用性及针对性。
若本公司有幸中标，我们将根据合同要求，结合施工图纸，按照本施工组织设计确定的原则，编制详细、全面的单项施工方案设计及作业指导书，用以指导施工，确保本工程优质、低耗、安全、文明、高速地建成。
第2节编制原则一、严格遵守现行的相关技术规范、施工规程和质量评定与验收标准。
二、坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
第3节编制依据一、根据xx的施工图纸及招标文件。
二、施工图答疑的有关条文。
三、遵照中华人民共和国建设部颁发的现行工程施工验收规范和工程质量评定标准及操作规程。
四、安徽省人民政府有关建设工程管理等地方性法律法规。
五、本公司有关质量管理，安全管理，文明施工管理制度。
六、xx现场及周边环境实际情况。
图书馆综合布线方案
图书馆综合布线方案一、综合布线系统1.综合布线系统概述本方案计划为深职院东校区图书馆建设成一个先进的，具备高速数据传输能力的结构化综合布线系统，以全面提高办公业务及其他综合服务的信息化水平，为实现图书馆整体网络互联提供良好的多媒体网络基础平台。
在本方案中，我们选用普天结构化综合布线产品对深职院东校区图书馆的综合布线系统进行设计。
我们选用成熟的超五类产品来进行设计，最大可高冗余支持1000Mbps的速率。
本工程用户希望达到的目标为：建立一套先进、完善的计算机中心机房网络综合布线系统，为各种应用，包括数据、语音、图像、控制等系统提供统一的接入方式、配线和各楼层间互连方案，满足当前的使用需要及将来发展的需要，并使得系统达到配置灵活、易于管理、易于维护、易于扩充的目的。
2.工程概况深职院东区图书馆分为六层，层高3米，总体采用对称结构，主体为长方形，长为70米，宽为21米，一楼有报告厅和会议厅，二到六层有多个书库、办公室，五楼有机房。
设计范围包括大厅、机房、会议室、办公室和其他综合室，要求采用先进、成熟、可靠实用的结构化布线系统，将建筑物内的程控交换机系统、计算机网络系统统一布线，统一管理，使本大楼成为能满足未来高速信息传输的，灵活的，易扩充的智能建筑。
3、设计依据满足下列标准：－ISO11801 国际建筑通用布线标准－ANSI / TIA / EIA 568A 北美商用建筑电信布线标准－ANSI / EIA/TIA-569 北美电信走道和空间的商用建筑标准－ANSI / EIA/TIA－606 北美商用建筑物电信设备的管理标准－ANSI / EIA/TIA TSB－75 北美商用建筑物电信设备的管理标准－IEEE 100 BASE-T 100兆以太网－CCITT ISDN 综合业务数据网络标准二、系统需求配置本项目主要为标准型办公场所,因此采用较高的配置标准。
工程用星形系统，所采用布线产品均为普天超5类非屏蔽结构化布线产品，使整个系统完全满足超5类传输性能标准，以适应10—15年技术发展和使用的要求，且具有开放性、灵活性和可扩展性。
图书馆综合布线设计方案(修改后)
长安区图书馆机房综合布线设计方案西安一联盛实业有限公司2017年3月22日目录一、工程概况 (1)二、方案总述 (5)2.1、地面装修工程方案 (5)2.2、供电系统工程方案 (6)2.3、防雷接地工程方案 (7)2.4、防雷接地工程方案 (7)2.6机房楼面保温 (8)三、设计标准 (10)3.1、设计依据 (10)3.2、设计思想 (11)四、施工方案 (13)4.1、概述 (13)4.2、物品准备 (13)4.3、施工安装 (14)五、施工效果图 (16)六、预算清单 (18)6.1分项报价清单 (18)6.2报价汇总表 (20)一、工程概况随着计算机系统技术和设备的安全防护等级升级，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。
所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防火、防雷电等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。
因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。
现机房情况如下：根据《民用建筑电器设计规范》〔JGJ/T16-92〕《供配电系统设计规范》〔GB50052-95〕《低压配电设计规范》〔GB50054-95〕《建筑设计防火规范》〔GBJ16-87〕《通信机房静电防护通则》〔YD/T754-95〕《通信机房静电防护通则》〔YD/T754-95〕《建筑与建筑群综合布线系统工程设计规范》（GB/T 50311-2000）；《建筑与建筑群综合布线系统工程验收规范》（GB/T 50312-2000）；机房布线系统要求布防距离短而整齐，排列有序，具体的方式有“田”字形和“井”字形两种。
其中：“田”字形较适用于环形机房布局，“井”字形较适用于纵横式机房布局。
它的位置可安排在地板下和吊顶两个地方，各有特点，下1、地板布线：这是一种最常见的布线方式，它充分利用了地板下的空间，但要注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开凿相应的穿线孔（包括地板和线槽）。
综合性图书馆新建工程施工组织设计方案
综合性图书馆新建工程施工组织设计方案目录第一章工程概况 (5)第二章施工部署 (7)第三章主要分部分项工程施工方法 (13)第一节地基与基础工程 (13)第二节主体工程 (15)第三节屋面工程 (21)第四节楼地面施工 (23)第五节内墙面施工方案 (24)第六节门窗安装工程 (30)第七节图书馆工程吊顶施工方案 (36)第八节楼地面工程施工方案 (41)第九节图书馆外墙镶贴施工方案 (52)第十节屋面防水施工方案 (56)第四章质量目标计划 (62)第五章各项技术保证措施 (66)第六章文明施工管理 (72)第七章先进技术项目应用计划 (73)第八章隐蔽、试验、技术复核计划 (74)附件：建筑采暖卫生工程 (75)第一节给排水、消防喷淋及雨水系统概况 (75)第二节施工准备 (76)第三节施工部署 (77)第四节主要项目的施工方法 (77)第五节质量要求 (80)第六节安全措施 (80)附件：建筑电气安装工程 (81)第一节电气概况 (81)第二节劳动力安排 (82)第三节程序 (83)第四节施工方法 (83)第五节质量检查标准 (86)第六节主要劳动力、材料、施工机具计划 (86)第七节质量方面 (88)第八节安全方面 (88)第九节成品保护 (89)附件：建筑通风与空调工程 (89)第一节空调通风系统概况 (89)第二节施工准备 (90)第三节施工部署 (90)附件：施工用电 (95)一、工程概况 (95)三、电源选择 (96)四、箱内开关配置 (97)五、用电要求 (98)附件：人工挖孔灌注桩 (100)概述： (100)一、工程概况； (101)二、施工部署及方案确定： (102)三、施工方法 (107)四、各项保证措施： (110)第一章工程概况第一节工程设计概况**图书馆工程位于**内，为**省最大的综合性图书馆。
工程占地面积为4.37公顷。
图书馆一期工程主体（图书馆主楼）建筑面积为33000m2，局部设有人防地下室，地上五层、局部六层，一层、顶层层高为4.2m，其余各层标高为4.8m，建筑总高度为30．6m。
图书馆施工组织设计方案
图书馆施工组织设计方案
一、前期准备工作
1.确定建设目标及规模。
首先，应根据读者的需求、馆藏书籍的数量和质量以及图书馆的具体情况，确定建设目标，并确定图书馆的规模和功能。
包括馆藏书籍的种类和数量、阅览室大小、图书流通和管理系统的设计等。
2.制定工程计划和施工方案。
根据图书馆的规模和建设目标，制定工程计划和施工方案，包括建筑结构的设计、场地规划、水、电、气、暖的配套设施规划等。
3.确定建设预算和资金来源。
制定建设预算和资金来源，包括资金的筹集途径、用途和管理，确保施工的资金充足。
4.招标与合同签订。
根据工程计划和施工方案，招标选定施工单位，签订建设合同，明确双方权利和义务，确保工程的顺利施工和质量保证。
二、详细施工方案
1.施工队伍的组建。
选择经验丰富的施工团队，由专业管理人员负责施工现场的组织与管理。
2.设备和材料的采购。
采购符合国家标准的建筑材料和设备，保证工程质量。
3.基础施工。
根据设计方案，先进行基础设施的建设，包括基地平整、道路铺设、给水、排水等设施的建设。
图书馆综合布线系统设计
河北经贸大学图书馆综合布线系统设计一、综合布线系统的概况智能建筑综合布线的定义:建筑物与建筑群综合布线系统（PDS），又称开放式布线系统（OCS）,也称建筑物结构化综合布线系统（SCS）。
按照功能则可称为综合布线系统，是建筑智能系统工作的重要组成部分.建筑智能系统成为一项重要的工程项目和工作技术.综合布线系统的特点：其优越性主要表现在兼容特性、开放特性、灵活性、可靠特性、经济特性、先进特性等几个方面.二、经贸图书馆大楼综合布线系统的需求分析图书馆依托现代信息技术大力发展的同时也对其建筑技术或设备提出了新的要求。
图书馆建筑的综合布线仅是其中一例.图书馆大楼综合布线系统的目标是：为图书馆计算机网络系统数据、图像及控制信号提供统一的传输线路、设备接口和高质量的传输性能.全面实现图书馆管理的智能化、集成化，把图书馆计算机通信网络建成一个高起点、高标准、功能设施一流、且具有高开放性和平滑升级性的网络平台.作为图书馆大楼智能化系统的基础平台——综合布线系统将为整个图书馆的语音通信、宽带数据、图像联网、图书馆管理系统及网站建设提供高质量的传输通道。
图书馆大楼内的各个功能区通过高性能的结构化综合布线系统连接起来,组成一套具备高传输带宽的、结构化的信息高速公路。
2.1 工程概况中心机房设在5楼，是整个大楼的语音/数据中心。
依据招标要求:大楼信息点总数为500点,采用超5类布线系统，部份点位采用光缆到桌。
作为信息传输基础的综合布线系统，其设计的重点是：以中心机房为核心，将办公楼的各楼层配线架用光缆和大对数电缆与中心机房联成一个有机的整体，使系统具备稳定可靠、高速率、标准、开放、灵活、适用、可扩展的性能特点，从而满足新办公楼不同形式的应用要求。
2.2 应用需求分析作为信息传输基础的综合布线系统，必须支持现在以及未来语音、数据、视频会议、控制等信息高速传输的要求，为新闻采集、编辑、传送、出版等系列工作走向信息化、网络化奠定基础.要想建立一套高效的信息网络，必须有一套完整的高品质综合布线系统！针对用户的需求和本布线工程的性质，我们推荐使用美国A V AYA SYSTIMAX® SCS结构化布线系统.这是一套针对宽带综合数字业务网需求而特别设计的高品质布线系统，符合中华人民共和国邮电部部颁布线标准“大楼通信结构化布线系统规范”，一经推入市场便立即获得了全球广泛的响应。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线系统1.1 概述综合布线系统 (ＰDS) 是一套用于建筑物内或建筑物之间为计算机、通信设施等预先设置的信息传输通道。
它将语音、数据、图像等设备用标准的双绞线和光纤彼此相连，同时能使上述设备与外部通信设备数据网络相连接，支持高速率的数据传输。
其是为适应综合业务数字网（ＩSDN)的需求而发展起来的一种特别设计的布线方式，它为智能大厦和智能建筑群中的信息设施提供了多厂家产品兼容，模块化扩展、更新与系统灵活重组的可能性。
既为用户创造了现代信息系统环境,强化了控制与管理，又为用户节约了费用,保护了投资。
同时也是大楼智能化系统中最基础的组成部分，它的性能直接影响到智能化系统的性能和寿命。
综合布线是现代化高智能信息平台的桥梁，为了实现****市图书科技馆的高智能信息化平台,我们采用高品质六类综合布线系统，完全满足千兆以太网的传输要求。
所有布线路由的设计遵从结构化设计，确保原有设施不受损和原有设施合理有效地利用，并且保证布线路由设计与原有环境的协调。
1.2 工程概况****科技馆共4层,其中局部地下１层，地上4层。
随着科技管理技术的不断发展,构建信息网络平台已成为当务之急。
本设计是针对***＊市图书科技馆信息化平台中的基础网络建设所做的初步方案。
１．3需求分析１．3.１建设目标根据对***＊市图书科技馆的分析,综合布线系统建设总体目标为:建立****市图书科技馆网络信息系统，构筑网络化信息平台;实现相关部门的互联，实现信息资源共享；实现各种数据资料查询信息化、管理科学化和办公自动化；1．３.２用户现状我公司对****市图书科技馆分析如下：大楼共*＊层，其中局部地下**层,地上**层。
目前大楼土建设计已完。
１.4设计标准和依据ISO／IEC 11８01 国际布线标准GB/T ５0３１1－200０建筑与建筑群综合布线系统工程设计规范ＧB/Ｔ 50３12－2０00 建筑与建筑群综合布线系统工程施工验收规范YD 50８2－9９建筑与建筑群综合布线系统工程设计施工图集GSZＢ２００5－0601／GC０１**＊*市图书科技馆工程机电安装招标文件及答疑甘肃信业科技有限责任公司《综合布线系统工程设计规范》１．5 设计原则综合布线系统（Pｒｅmises Ｄistribｕtｉｏn Sysｔeｍ)是为了适应计算机与通信相结合而提出的。
它的出现意义在于，它彻底打破了数据传输和语音传输的界限，使这两种不同的信号在一条线路中传输，从而为综合业务数据网络的实施提供了传输保证。
它是实现智能性大厦的最基本又最重要的组成部分。
它可以最大限度地提高工作效率，实现各种操作系统和控制系统的信息共享,结合*＊**市图书科技馆的需求特征,我们遵守以下原则进行本次综合布线设计：可用性：布线系统实施后，能满足现在＊***市图书科技馆数据通信技术的应用和未来数据通信技术的发展，即在系统中能实现数据通信、图像信息以及多媒体信息的传输,为今后办公自动化等提供可靠实用的信息传送通道。
经济性：根据网络技术，布线采用扩展性好、安全稳定的星型拓扑结构，布线材料选用性价比好、成熟和模块化布线产品，可灵活地实现不同拓扑结构的网络，降低金昌市图书科技馆重新布局或设备搬运的费用，并节省了搬迁的时间,降低了维护费用,同时使金昌市图书科技馆一次性投资可长期使用，为以后智能化建设和集成奠定基础。
可靠性：根据*＊**市图书科技馆的特点，我们采用了现在较为成熟的千兆以太网技术,布线采用技术成熟的布线产品,保证了整个系统运行的可靠性。
易维护性:系统采用标准化和模块化布线产品,易于扩充及重新配置,当人员数量增加，现有设备数量不足时，只需增加相应的模块及线缆即可,具有很高的扩充性。
由于采用模块化布线,因此，当系统在运行当中发现问题时,便于查找和维护更换，具有很高的维护性。
先进性:设计在技术上将适度超前，所采用的产品不仅成熟而且体现了当今世界的先进技术水平。
考虑到＊***市图书科技馆将要建设成为一座现代化智能型大楼，为保证其技术的先进性，所有布线均采用世界最新通讯标准,所有信息通道均按(ISＤN) 标准,采用八芯配置，通过双绞线最大速率可达到150Mbｐｓ,干线光缆可支持1０00兆速率，为将来本大楼的办公、以及联网办公提供了足够的富裕量。
同时,本工程采用先进布线技术和成熟的布线产品，使系统满足金昌市图书科技馆数据传输的当前需求和未来的发展。
1.6 系统设计1.6.1 网络系统初步分析1.6.1.1 网络技术的选择随着ISDN(综合业务数据网）、AＴＭ（异步传输模式）、FDDI(光纤分布式数据接口)，楼宇自动化系统的出现、应用、推广和发展,原来使用的布线系统将无法满足要求,千兆以太网已成为将来的发展的主流。
因此，本次综合布线采用六类布线系统,主干采用六芯多模光纤实现千兆传输。
1．６.1.2 网络的应用分析为子网间互联提供高速路由,实现核心高速交换;实现全网的系统管理和安全管理;实现国际互联网络的连接；实现内部数据共享，提供动态WEB访问；1.６.2 各子系统设计综合布线系统设计示意图：1.6.２.１工作区子系统(WＯＲK AREＡ）工作区子系统是处在用户终端设备(包括电话机、计算机终端、监视器、数据终端等)和水平子系统的信息插座（TO)之间,由终端设备连接到信息插座的连线（软线)、适配器等组成，起着搭接终端设备和输入/输出（I／Ｏ）接口的作用。
工作区信息点位的数量根据《建筑与建筑物综合布线系统工程设计规范》中的规定及图纸确定。
工作区子系统信息插座安装位置确定：RJ45埋入式信息插座与其旁边电源插座应保持3０cm至150cm的距离,信息插座和电源插座的低边沿线距地板水平面3０cm （与电源插座保持同一高度)。
点位的布置：综合布线系统图：１.6.２.2 水平布线子系统（HORIZONTAＬCABＬING)水平子系统是指每个楼层配线架(ＦD）至工作区信息插座(TO)之间的线缆、信息插座、转接点及配套设施组成的系统。
作用是将楼层内的每个信息点与楼层配线架相连。
实现信息插座和管理子系统(配线架)间的连接,本方案中我们使用8芯六类非屏蔽双绞线实现这种连接。
此次设计中，涉及到的水平线缆有数据线、语音线,数据、语音线缆为8芯六类非屏蔽双绞线。
1.6.２.３管理子系统(TELEＣＯMＭUNＩCＡTIＯNＳCLＯＳＥT)管理子系统由交连、互连配线架组成。
管理点为连接其它子系统提供连接手段。
交连和互连允许将通讯线路定位或重定位到建筑物的不同部分，以便能更容易地管理通信线路，使在移动终端设备时能方便地进行插拔。
依据《建筑与建筑群综合布线系统工程设计规范》,管理间设计原则及建议为：管理间面积不应小于5m2(如覆盖的信息插座超过２00个时,应适当增加面积）；保证管理间良好的通风；保持管理间处在10oＣ～３0ｏC室内温度和２0％~80%的室内湿度的环境下;保证水平双绞线的传输距离不能超过9０m;管理间应提供至少一个220V、１０A带保护接地的单相电源插座;系统在1层设楼层配线间,负责地下1层和１层的管理；在2层设楼层配线间,负责地下2层的管理;在3层设楼层配线间，负责地下３层的管理；在4层设楼层配线间，负责４层和４层夹层的管理;对于管理间设备的安装,按照设计规范机柜前面的净空都大于800mm,后面的净空都大于６0０ｍm。
1.6．2.４垂直干线子系统(BACKＢONE CＡBLIＮG）大楼干线子系统是指每个建筑物内从主交换间（ＢＤ）至楼层交换间(FD）之间的缆线及配套设施组成的系统。
其作用是将建筑物内BD与各CD之间形成一个干线馈电网络,实现计算机设备,程控交换机(PＢＸ)，控制中心与各管理子系统间的连接，本案中使用的介质是5０对大对数双绞线电缆、6芯多模光缆。
根据本大楼中心机房（总配线间)和分配线间的布局情况，考虑到金昌市图书科技馆功能较全，将来有着大量的数据、图像的传输,为保证数据安全稳定的传输，由设备间到分配线间主干数据采用6芯多模光纤，满足１000M传输。
语音部分使用三类50对大对数电缆,提供语音通道通信。
１．6.２.５设备间子系统(EQＵＩPＭENT ROMM)设备子系统由设备间中的电缆、连接器和相关支撑硬件组成，它把公共系统设备的各种不同设备互连起来。
设备间则用来安放交换机、计算机主机、接入网设备以及除强电设备以外的设备。
根据招标书的要求，我们将设备间，也就是中心机房建设在3楼网络管理中心,参考《建筑与建筑群综合布线系统工程设计规范》要求，符合设备间设计原则：设备间易设于干线子系统中间具有良好通分的位置；设备间应尽可能靠近建筑物电缆引入区和网络接口，同时便于接地；设备间应保持室内10oＣ～30ｏC的温度和20%～80%的湿度；设备间空间平面积不得小于10ｍ２;设备间应提供至少两个２２0Ｖ、１0Ａ带保护接地的单相电源插座;对于设备间设备的安装,按照设计规范机柜前面的净空都大于8００ｍm,后面的净空都大于６00mm。
为方便维护及管理,设备间(中心机房）设置了40U的机柜，用以管理各楼层引入的光纤,以及中心网络设备。
１．7有线电视系统有线电视系统是建筑弱电系统中应用最普遍的系统。
有线电视系统国际上称“Communｉｔy Ａnteｎna Teleｖision”,缩写为CATV系统。
１.７．１系统概述由于电视接收机的普及和高层建筑的增多,ＣATV系统已成为人们生活中不可缺少的服务设施。
目前随着有线电视技术的飞速发展，信息化、多用途性是其最大的特性。
CATＶ系统采用频率分割、数字压缩、调制解调等技术，在有线电视ＨFC网上,除传送常规的广播电视信号外，还可以进行高速的数据传输，实现图象、数据和语音“三网融合”。
根据金昌市图书科技馆的实际情况，结合我们ＣＡTV工程的经验和信息时代的发展趋势，精心设计出具备相当水准的先进实施方案。
1.7.2有关设计标准规划和设计依照国家现行有关标准规范,技术参数应优于标准规定值。
GB６５0６-86《3０MＨｚ-1ＧHz声音和电视信号的电缆分配系统》GY/T106-92《有线电视广播系统技术规范》GB50２０0-94《民有建筑有线电视系统工程技术规范》GBJ79－８５《工业企业通讯接地设计规范》根据国务院发布的《有线电视管理暂行办法》1.７.3有线电视设计规划及技术要求１.7.3.1网络技术水准****市图书科技馆有线电视系统工程,方案设计以国家标准规定的指标为依据,采用750M ＨＺ邻频传输技术，前端、放大器和信号分配设备选用国内外先进技术水准的产品，现以双向传输高质量电视节目为主，可以进行高速的数据传输，实现图象、数据和语音“三网融合”。
使整个系统工程在今后五年至十年内留有充分发展的余地。
1.7.3.2电视节目容量按照550MHｚ邻频传输规划,系统可容纳５9个正向电视频道，2个反向电视频道。
