环网柜及电缆分支箱施工组织设计
网络柜及电线分支箱施工组织设计
网络柜及电线分支箱施工组织设计介绍本文档旨在描述网络柜及电线分支箱施工组织设计的相关内容。
通过合理的组织安排和施工策略，确保网络柜及电线分支箱的顺利施工和有效运行。
施工组织设计网络柜及电线分支箱的施工组织设计包括以下几个方面：1. 人员组织在进行网络柜及电线分支箱的施工过程中，需要合理安排施工人员的工作任务和责任。
确保每个工种的施工人员拥有相关的技能和经验，并能熟练操作所需的工具和设备。
同时，要确保施工人员遵守相关的安全规范和操作规程，保障施工过程的安全性。
2. 材料准备在施工前，需要充分准备所需的材料。
包括但不限于网络柜、电线分支箱、电缆、接线端子等。
确保材料的质量符合相关标准，并按照施工计划和要求进行统一采购和配送。
3. 工期安排根据项目需求和施工计划，合理安排网络柜及电线分支箱的施工工期。
确保施工进度的合理推进，并与其他相关施工工序协调配合，避免出现施工延误和资源浪费。
4. 施工流程按照施工图纸和设计要求，合理确定网络柜及电线分支箱的施工流程。
包括但不限于安装网络柜、连接电线分支箱、布线、接线等工作。
确保施工过程中的每个步骤都经过严格的检查和测试，以确保施工质量和安全性。
5. 安全保障在网络柜及电线分支箱的施工过程中，要始终关注施工现场的安全。
采取必要的安全防护措施，确保施工人员的人身安全和设备的安全性。
同时，要做好与其他施工工序的协调，避免因安全问题导致工程质量问题。
总结网络柜及电线分支箱的施工组织设计是确保施工质量和安全的重要环节。
通过合理安排人员、准备材料、安排工期、规划施工流程和做好安全保障，可以有效推进施工进程，保证项目顺利完成。
环网柜改造工程施工组织
环网柜改造工程施工组织环网柜改造工程位于某城市的电力配电系统中，是为了满足电网升级换代的需要，提高供电质量和可靠性而进行的重要改造工程。
本次改造项目涉及到环网柜设备的更换、线路的重新布置和配电系统的优化。
项目总投资约为2000万元，工期为6个月。
二、施工组织机构1. 项目部：由项目经理、副项目经理、总工程师、工程管理员等组成，负责项目的整体管理和协调。
2. 工程部：由施工经理、技术负责人、材料员、安全员等组成，负责具体的施工任务。
3. 质量部：由质量经理、质量员等组成，负责工程质量的监督和检查。
4. 安全环保部：由安全环保经理、安全员、环保员等组成，负责施工现场的安全生产和环保工作。
5. 现场施工队：由电工、架线员、土建工等组成，具体执行施工任务。
三、施工准备工作1. 制定施工方案：根据设计图纸和施工要求，制定详细的施工方案，明确施工步骤和施工计划。
2. 采购材料设备：根据工程需求，采购环网柜、电缆、配电设备等必要材料和设备。
3. 确定施工队伍：经过严格筛选和培训，确定具备相关工作经验和技能的施工队伍。
4. 招标评审：对施工单位进行招标评审，选择符合要求的承包商。
5. 现场勘察：对施工现场进行勘察，了解周边环境和地形特点，为施工作业做好准备。
四、施工工艺流程1. 拆除原有设备：首先对原有环网柜设备进行拆除，拆除过程中要注意保护周边设备和线路。
2. 安装新设备：根据设计图纸，将新的环网柜设备安装到指定位置，并进行连接和调试。
3. 敷设电缆线路：根据新的配电安排和电缆线路设计，进行电缆线路的敷设和连接。
4. 调试验收：对整个环网柜改造工程进行调试和验收，确保设备运行正常，达到设计要求。
五、施工安全管理1. 安全培训：对施工人员进行安全培训，提高他们的安全意识和技能水平。
2. 安全防护：在施工现场设置必要的安全警示标识，配备必要的安全防护设备。
3. 安全检查：定期进行施工现场的安全检查，发现并及时整改安全隐患。

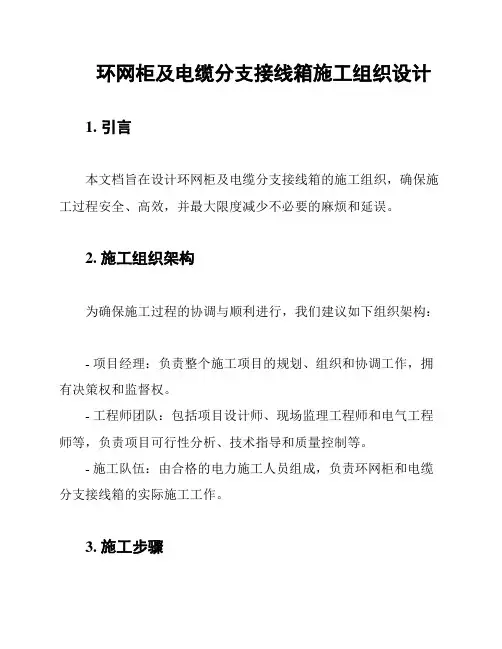

环网柜及电缆分支接线箱施工组织设计
环网柜及电缆分支接线箱施工组织设计1. 引言本文档旨在设计环网柜及电缆分支接线箱的施工组织，确保施工过程安全、高效，并最大限度减少不必要的麻烦和延误。
2. 施工组织架构为确保施工过程的协调与顺利进行，我们建议如下组织架构：- 项目经理：负责整个施工项目的规划、组织和协调工作，拥有决策权和监督权。
- 工程师团队：包括项目设计师、现场监理工程师和电气工程师等，负责项目可行性分析、技术指导和质量控制等。
- 施工队伍：由合格的电力施工人员组成，负责环网柜和电缆分支接线箱的实际施工工作。
3. 施工步骤本文档推荐以下环网柜及电缆分支接线箱的施工步骤：3.1 环网柜施工步骤1. 确定施工地点和环网柜的布置方案。
2. 给出施工进度计划，包括关键节点和里程碑。
3. 准备环网柜所需材料和设备，确保其符合要求并保证供应的及时性。
4. 进行现场布线和连接工作，确保所有接线正确牢固。
5. 进行电气设备的安装和调试，确保其正常运行。
6. 进行环网柜的测试和验收，确保其安全可靠。
3.2 电缆分支接线箱施工步骤1. 确定施工地点和电缆分支接线箱的布置方案。
2. 给出施工进度计划，包括关键节点和里程碑。
3. 准备电缆分支接线箱所需材料和设备，确保其符合要求并保证供应的及时性。
4. 进行电缆敷设和连接工作，确保所有连接正确牢固。
5. 进行电缆绝缘测试和质量检查，确保其符合规定标准。
6. 进行电缆分支接线箱的测试和验收，确保其安全可靠。
4. 施工安全措施为确保施工过程的安全性，我们建议采取以下安全措施：- 在施工现场设置明确的安全警示标志，提醒施工人员注意安全。
- 按照规定要求佩戴安全防护装备，包括安全帽、防护眼镜等。
- 严格执行施工现场的安全管理制度，包括禁止吸烟、明火等行为。
- 定期组织安全培训和演练，提高施工人员的安全意识和应急响应能力。
5. 施工质量控制为确保施工质量，我们建议采取以下措施：- 严格按照设计要求和技术规范进行施工，确保施工质量符合标准。

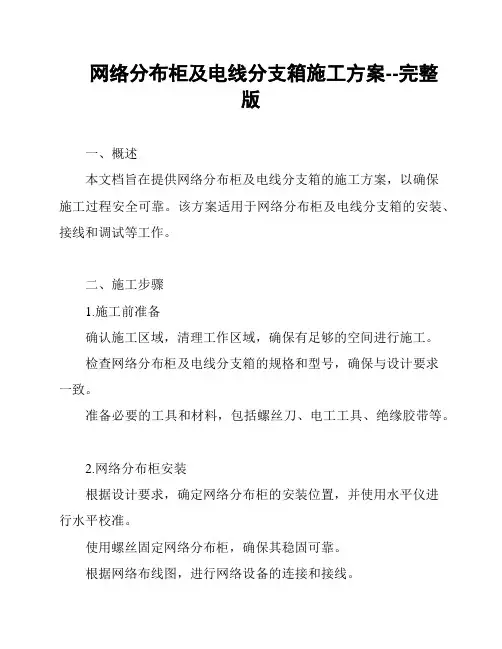

网络分布柜及电线分支箱施工方案--完整版
网络分布柜及电线分支箱施工方案--完整版一、概述本文档旨在提供网络分布柜及电线分支箱的施工方案，以确保施工过程安全可靠。
该方案适用于网络分布柜及电线分支箱的安装、接线和调试等工作。
二、施工步骤1.施工前准备确认施工区域，清理工作区域，确保有足够的空间进行施工。
检查网络分布柜及电线分支箱的规格和型号，确保与设计要求一致。
准备必要的工具和材料，包括螺丝刀、电工工具、绝缘胶带等。
2.网络分布柜安装根据设计要求，确定网络分布柜的安装位置，并使用水平仪进行水平校准。
使用螺丝固定网络分布柜，确保其稳固可靠。
根据网络布线图，进行网络设备的连接和接线。
3.电线分支箱安装根据设计要求，确定电线分支箱的安装位置，并使用水平仪进行水平校准。
使用螺丝固定电线分支箱，确保其稳固可靠。
根据电线布线图，进行电线的连接和接线。
4.接线和调试根据网络布线图和电线布线图，将网络分布柜和电线分支箱进行连接。
使用绝缘胶带或绝缘套管，对接线进行绝缘处理。
检查所有接线是否牢固、正确，并进行漏电保护器的调试。
5.施工完工及验收清理施工现场，保持整洁。
进行网络分布柜及电线分支箱的功能检测和安全检查。
根据规范要求，填写施工记录和验收报告。
三、安全事项1.施工过程中必须佩戴防护设备，如安全帽、安全鞋等。
2.在进行电气工作时，必须断开电源，以免发生电击事故。
3.施工现场必须保持整洁，避免杂物堆放和阻挡出口。
4.使用电工工具时，必须确保工具完好，避免使用磨损或损坏的工具。
该施工方案遵循简单明了、安全可靠的原则，希望能为网络分布柜及电线分支箱的施工提供参考和指导。
环网柜的施工方案
环网柜的施工方案一、引言环网柜作为电力系统中重要的设备之一，承担着电力供配系统的关键任务。
为了确保环网柜的安全、可靠地运行，施工方案的制定和执行至关重要。
本文将介绍环网柜施工方案的相关内容，包括施工前的准备工作、施工流程及施工后的验收与测试。
二、施工前的准备工作2.1 环网柜的选型在施工前，需要根据实际情况选择合适的环网柜型号。
考虑到电力系统的负荷、电压等参数，选型工程师应参考相关标准和规范，确保选择的环网柜符合要求。
2.2 材料与工具的准备在施工前，需要准备好必要的材料和工具，以确保施工的顺利进行。
常见的材料包括电缆、电线、绝缘材料等，而工具则包括电缆剥皮刀、焊接设备、扳手等。
选择合适的材料和工具，并进行充分的检查和准备，可提高施工质量和效率。
2.3 安全措施的落实环网柜施工需要注意安全事项，施工前应制定相应的安全措施。
这包括工人的安全防护措施，工作区域的警示标识，以及施工现场的安全设施等。
确保施工现场的安全，是环网柜施工的基本要求。
三、施工流程3.1 环网柜设备安装首先，需要进行环网柜设备的安装工作。
根据施工图纸和设备操作手册，将环网柜设备放置在指定的位置。
在安装过程中，需要注意设备的平稳和固定，防止移动和倾倒。
3.2 电缆的接入环网柜的电缆接入是施工的关键环节。
该过程包括电缆的切割、连接、绝缘等步骤。
在进行电缆接入时，需要按照设备操作手册和相关标准要求进行准确操作，确保电缆的正常接入和连接。
3.3 连接线的焊接连接线的焊接是环网柜施工的重要环节。
根据施工图纸和设备要求，使用焊接设备对连接线进行焊接。
焊接前需检查焊接设备的正常运行和焊接材料的质量，保证焊接的质量和可靠性。
3.4 绝缘测试与调试在完成设备安装、电缆接入和连接线焊接后，需要进行绝缘测试和调试工作。
绝缘测试可以通过绝缘测试仪进行，检测环网柜的绝缘电阻是否符合要求。
同时，还需要对环网柜的各项功能进行调试，确保其正常工作。
四、施工后的验收与测试4.1 电力系统的连接测试环网柜施工完成后，应进行电力系统的连接测试。
环网柜及电缆分支箱施工方法--完整版
环网柜及电缆分支箱基础施工方法一、环网柜基础的施工方法：1.施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4底板模板施工——○5底○板浇筑——○6墙板模板施工——○7墙板混凝土浇筑——○7模板拆除——○8抹灰——○9现场清理2.施工方法：1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹时发生互相伤害事故。
b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥土用小铲清除，以利于坑底的成型和保持坑底的强度。
3）在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4）在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5）在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6）墙板混凝土施工方法略同于底板混凝土施工。
7）墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，并将浇筑时的流淌和残渣清理干净。
8）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
9）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
二、分支箱基础的施工方法：1、施工工序：1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈○xx模板施工——○6圈梁浇筑——○7抹灰——○8现场清理2、施工方法：1）~3）同环网柜基础施工；4）在垫层施工完成并达到一定强度后，用水将垫层表面的泥砂冲洗干净，略干后，用墨线在垫层上按图将墙体位置弹出，然后进行砌体砌筑作业，作业前应先用水湿润砖块，再行使用。
环网柜的施工方案
环网柜的施工方案环网柜是现代电网建设的一项重要设备，它是变电站的关键部分，用于实现电能的分配、切换和保护。
施工环网柜需要考虑多个因素，包括设备的安装、接线和调试等方面。
本文将介绍环网柜的施工方案。
一、施工准备1. 确定施工时间和地点，并做好相应的安全准备工作。
2. 确认环网柜设备的型号和数量，准备所需的工具和材料。
二、电缆敷设1. 根据设计要求，在地下或地面上预先开挖好电缆槽。
2. 将电缆从主变压器引出，经过电缆槽敷设到环网柜的位置。
3. 在环网柜附近设置适当的拉线井，方便接入电缆。
三、环网柜的安装1. 根据设计要求，在指定位置挖掘好基坑，并按照基坑图纸的要求做好地基处理。
2. 在基坑中安装环网柜支架，确保支架的水平和垂直度。
3. 将环网柜放入支架中，调整好位置，钢丝绳将其固定。
四、设备接线1. 根据环网柜的接线图纸，将所有设备的接线进行标识。
2. 按照接线图纸的要求，分别将低压侧和高压侧的电缆与环网柜内的相应接线端子进行连接。
3. 确保接线牢固可靠，并使用绝缘胶带对接线端子进行绝缘保护。
五、辅助设备安装1. 安装环网柜所需的辅助设备，包括电能计量装置、遥控装置和保护装置等。
2. 确保辅助设备的安装符合设计要求，连接正确无误。
六、调试和试验1. 对环网柜进行电气连接和接地的检查，确保安全可靠。
2. 对环网柜进行运行试验，包括合闸试验、分闸试验和保护试验等。
3. 完成试验后，对设备进行清洁、标识和记录。
七、施工总结1. 对施工过程进行总结，记录施工中遇到的问题和解决方法。
2. 检查环网柜施工的质量和安全，确保符合相关规范和标准。
本文简要介绍了环网柜的施工方案，包括施工准备、电缆敷设、环网柜的安装、设备接线、辅助设备安装、调试和试验等方面。
环网柜作为电网建设的重要设备，其施工需要严谨、细致和规范，以确保设备的质量和安全。
环网柜的施工方案(3篇)
第1篇一、工程概况1. 工程名称：XX地区环网柜施工项目2. 工程地点：XX地区3. 工程规模：本次施工涉及环网柜共计XX台，包括室内环网柜XX台，室外环网柜XX台。
4. 工程期限：根据合同要求，确保在规定的时间内完成施工任务。
5. 工程质量：严格按照国家相关标准和规范执行，确保工程质量达到优良等级。
二、施工准备1. 施工组织设计（1）成立施工项目组，明确项目经理、技术负责人、安全员等岗位责任。
（2）制定详细的施工组织设计，明确施工流程、质量保证措施、安全防护措施等。
2. 材料准备（1）环网柜：按照设计要求，选购符合国家标准的环网柜，并确保其质量合格。
（2）电缆：选用符合国家标准的电缆，确保电缆的绝缘性能、载流量等参数满足设计要求。
（3）辅材：包括接地线、电缆附件、绝缘子、支架等。
3. 施工工具及设备（1）施工工具：扳手、螺丝刀、钳子、切割机、焊接机等。
（2）施工设备：施工电梯、高空作业平台、电缆卷筒、电缆敷设机等。
4. 人力资源（1）施工队伍：由经验丰富的施工人员组成，确保施工质量。
（2）技术人员：负责施工过程中的技术指导和监督。
5. 施工现场管理（1）施工现场布置：按照施工现场布置图进行布置，确保施工环境整洁、安全。
（2）施工进度控制：制定施工进度计划，确保施工按计划进行。
三、施工工艺及方法1. 施工流程（1）环网柜基础施工：根据设计图纸，进行基础开挖、基础垫层、基础浇筑等工作。
（2）环网柜安装：按照环网柜安装要求，进行环网柜的安装、调试、验收等工作。
（3）电缆敷设：按照电缆敷设要求，进行电缆的敷设、接续、验收等工作。
（4）接地系统施工：按照接地系统要求，进行接地线的敷设、接续、验收等工作。
2. 施工方法（1）环网柜基础施工基础开挖：根据设计图纸，确定基础开挖尺寸和深度，使用挖掘机进行开挖。
基础垫层：在基础底部铺设一层厚100mm的C15混凝土垫层。
基础浇筑：在垫层上浇筑C25混凝土，确保基础强度满足设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环网柜及电缆分支箱基础施工方法
一、环网柜基础的施工方法：
1.施工工序：
○1放线定位——○2基坑开挖——○3垫层施工——○4底板模板施工——○5底板浇筑——○6墙板模板施工——○7墙板混凝土浇筑——○7模板拆除——○8抹灰——○9现场清理
2.施工方法：
1）在施工前首先要充分熟悉图纸，在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线；完成后由质检员时行自检。
2）在位置定位以后，由施工员按排（人工挖土时）普工，按现场放线位置时行基坑开挖，开挖完成后由质量员进行自检，在自检合格的前提下，请监理工程师到现场验收。
开挖时要注意下列几点：
a、操作人员之间的间距，并不得面对面进行操作，以防间距过小在挥锹
时发生互相伤害事故。
b、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置，如
基坑较深的，要充分考虑放坡系数，以防重力压垮侧壁发生塌方事故。
c、在挖土要到距图纸标高位100mm时，要注意不得超挖，余下部分的泥
土用小铲清除，以利于坑底的成型和保持坑底的强度。
3）在基坑施工完成后，由模具工进场按图纸要求制垫层混凝土模板，完成后有钢筋的由钢筋工进行配筋，要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
4）在模板施工完成并验收后，进行垫层混凝土浇筑的施工，这此过程中，应先浇水湿润模板，由于本工程的混凝土板较薄（200mm）且为素混凝土，故可直接一次成型，在成型后，应用棒式震动器沿模板中心呈“棉花型”震动并向底板边缘拖动完成施工。
5）在底板垫层完成后，进行墙板模板的施工，方法同底板模板施工。
6）墙板混凝土施工方法略同于底板混凝土施工。
7）墙板混凝土浇筑完成后，在满足强度要求的前提下，进行模板拆除，
并将浇筑时的流淌和残渣清理干净。
8）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
9）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
二、分支箱基础的施工方法：
1、施工工序：
○1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈梁模板施工——○6圈梁浇筑——○7抹灰——○8现场清理
2、施工方法：
1）~3）同环网柜基础施工；
4）在垫层施工完成并达到一定强度后，用水将垫层表面的泥砂冲洗干净，略干后，用墨线在垫层上按图将墙体位置弹出，然后进行砌体砌筑作业，作业前应先用水湿润砖块，再行使用。
5）~6）在墙体砌筑到图纸标高时，用砂浆将面层砖缝勾勒灌满，以防止圈梁施工时产生漏浆，进行圈梁的模板制作和安装工作，同时由钢筋工进行配筋，经检查后，即可进行圈梁浇筑工作，施工方法同环网柜墙体混凝土施工。
此项作业完成后应对墙外侧的土方进行回填并进行夯实。
7）按图纸要求的配比，进行砂浆的搅拌，在清理干净后的坑壁上，进行抹灰，要注意抹灰的质量。
8）施工完成后，对施工现场进行清理，力争做到“工完、料尽、场地清”。
1.1电缆分支箱的结构、特点和性能
全密闭、全防护、抗污秽、抗腐蚀，满足户外全天侯运行条件，能适应不同的工作环境。
电缆分支箱属于座地式箱体，体积小，占地面积也小，如有的占地面积为0.65m2，带SF6开关的占地面积仅为1.45m2；外形美观，对城镇容貌不会造成破坏。
分支箱内导体连接件采用压接方式，安装便捷，进出线灵活，运用中最多可有6～8个分支进出线，可实现小区多路送电，为深入负荷中心、缩短供电半径、降低线损提供了技术保障。
同时电缆分支箱可配带电源指示器、故障指示器、硅橡胶全绝缘的插入避雷器、机械程控锁、接地开关等，确保运行维护管理的安全。
配合电缆网环网式供电，可配置SF6等环网型负荷开关，在不影响主网运行的条件下，满足局部停电维修要求，实现区域停电检修、缩小停电范围。
同时环网型电缆分支箱可实现环网供电，为今后的10kV线路网络结构调整打下基础。
1.2电缆分支箱的安装使用和注意事项
目前我国生产10kV户外电缆分支箱的品种繁多，因此，10kV电缆分支箱的安装施工就变得十分重要。
电缆分支箱与电缆接头安装连接过程的操作方法是否正确，电缆头安装工艺是否熟悉，电缆分支箱内部组件与电缆接头部件组合的先后次序，是否按照厂家配套提供安装规范说明书进行操作等等，都将直接影响电缆分支箱的使用寿命和正常运行。
电缆分支箱在运行前，必须检查各分支电缆的接地线是否与箱体的接地端子连接紧固。
同时，箱体外壳必须与地网直接连接或有明显的接地点。
电缆分支箱安装完工后，必须按照有关规定的试验标准和条件对电缆的组件一起进行试验。
1.3电缆分支箱的在满城县城的成功应用
结合满城县县城布局及发展规划，遵循实用性、可靠性、安全性、可维护性的原则，在电缆分支箱设计应用上主要采取了以下三点：一是将满城县城10kV配电网上的实时数据、用户数据、电网结构、设备参数和地理信息等诸多信息进行综合分析，使电缆分支箱分布更加合理，设计进一步优化。
二是在主干街道采用带分段开关以及环网开关的分支箱，使电网运行更加灵活、供电更加可靠；三是做好测试和监测工作，加强跟踪测试，及时掌握电缆分支箱运行中各项技术参数及指标，主要是做好事故状态下的快速故障定位、故障隔离和非故障区的恢复供电。
目前，满城县主干街道中山路、宏昌大街、西二街等进行了10kV线路的电缆化，采用高性能的电缆分支箱和箱变，经过近1年来的运行，尚未发生任何线路、设备故障，保障了线路的安全运行。
电缆分支箱的应用是满城县城区配电网运行和管理实现现代化的一个重要标志。
