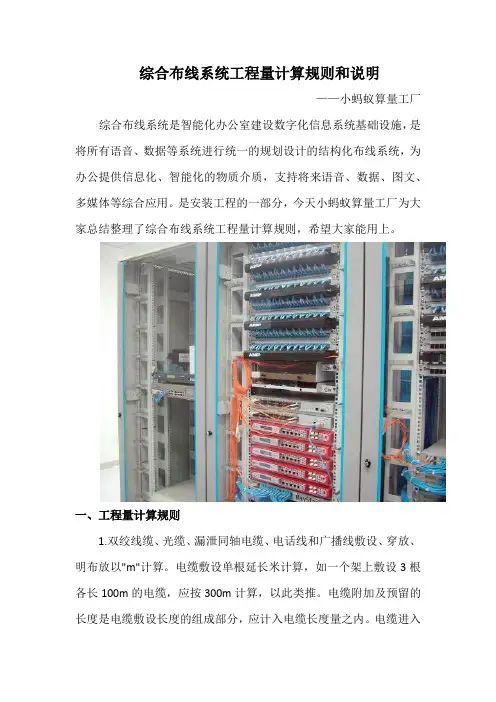

综合布线系统工程量计算规则和说明

——小蚂蚁算量工厂综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统,为办公提供信息化、智能化的物质介质,支持将来语音、数据、图文、多媒体等综合应用。是安装工程的一部分,今天小蚂蚁算量工厂为大家总结整理了综合布线系统工程量计算规则,希望大家能用上。

一、工程量计算规则

1.双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以"m"计算。电缆敷设单根延长米计算,如一个架上敷设3根各长100m的电缆,应按300m计算,以此类推。电缆附加及预留的长度是电缆敷设长度的组成部分,应计入电缆长度量之内。电缆进入

建筑物预留长度2m;电缆进入沟或吊架上引上(下)预留1.5m;电缆中间接头盒。预留长度两端各留2m。

2.制作跳线以"条"计算,卡接双绞线缆以"对"计算,跳线架、配线架安装"条"计算。

3.安装各类信息插座、过线(路)盒、信息插座的底盒(接线盒)、光缆终端盒和跳块打接以"个"计算。

4.双绞线缆测试,以"链路''或"信息点"计算,光纤测试以"链路"或"芯"计算。

5.光纤连接以"芯"(磨制法)以"端口"计算。

6.布放尾纤以"根"计算。

7.室外架设架空光缆以"m"计算。

8.光缆接线以"头"计算。

9.制作光缆成端接头以"套"计算。

10.安装漏泄同轴电缆接头以"个"计算。

11.成套电话组线箱、机柜、机架、抗震底座安装以"台"计算。

12.安装电话出线口、中途箱、电话电缆架空引入装置以"个"计算。

二、说明

1.综合布线包括:双绞线、光缆、漏泄同轴电缆、电话线和广播线的敷设、布放和测试工程。

2.综合布线不包括的内容:钢管、PVC管、桥架、线槽敷设工程、管道工程、杆路工

程、设备基础和埋式光纤的填挖土工程,若发生时执行《电气设

备安装工程》和有关土建工程消耗项目。

3.综合布线双绞线布放是按六类以下(含六类)系统编制的,六类以上的布线系统工程所用消耗量的综合工日的用量按增加20%计列:

4.在已建天棚内敷设线缆时,所用消耗量的综合工日的用量按增加80%计列。

三、计算工程量套用消耗量标准时的要点

1.工程造价预算需计算工程量的项目

(1)水平布线系统(包含工作区子系统)

水平线缆种类、数量:目前多用五类、超五类或六类双绞线。

信息模块种类、数量:数量=信息点+语音点。

面板型号、数量:数量:信息点+语音点。

用户区跳线类型、数量:数量=信息点+语音点。

(2)垂直主干布线系统

语音主干类型、数量:目前多用三类25对大对数铜缆。

数据主干类型、数量:目前多用六芯多模光纤。

(3)管理系统

楼层配线间内水平配线架类型、数量;

楼层配线间内语音、数据主干配线架类型、数量;

相关跳线类型、数量。

(4)设备间系统

语音主设备间内配线架类型、数量;

数据主设备间内配线架类型、数量;

相关跳线类型、数量。

室外铜缆类型、数量;

室外光缆类型、数量;

电气保护配线架类型、数量。

(6)其他系统

铜缆安装工具、测试仪表;

光缆安装工具、消耗品、测试仪表。

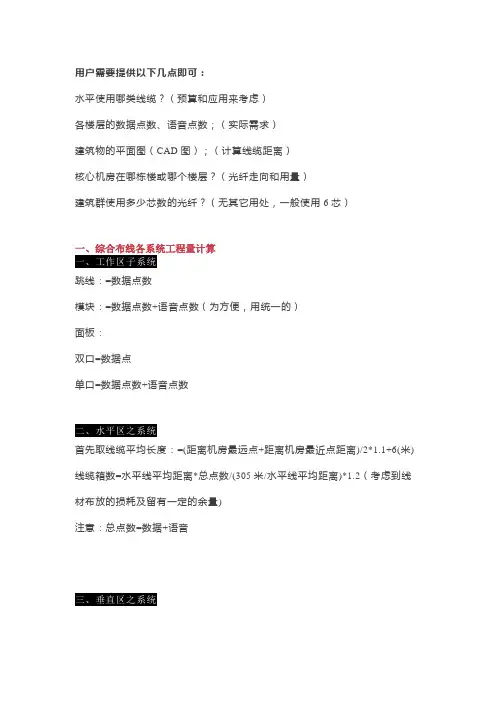

2.各子系统具体计算方法

(1)工作区子系统工程量计算

工作区子系统是由信息插座(信息模块)和延伸到工作区终端设备处的连接跳线及适配器组成。它包括信息插座(有国际IsDN标准的8位接口的信息模块)、插座盒(或面板)、跳线、适配器。

终端设备可以是微机和数据终端,也可以是仪器仪表、传感器和探测器等。

具体工程量计算方法:

①按设计图纸计算信息点分布数量或根据甲方提供的需要有信息点的地方的具体要求计算数量。

②若还没有设计图纸或甲方无法提供较详细的信息点要求,则可按《智能建筑设计标准》中甲级、乙级、丙级的设计标准和甲方的大致要求进行估算。

③终端设备和终端设备用的适配器不属于综合布线系统的设备,不计算在综合布线系统工程量内。

(2)水平子系统工程量计算

水平子系统是由连接各工作区信息插座与各楼层配线间的线缆以及各楼层配线间的互连线缆组成,它是综合布线系统工程量计算的重点。

图为水平系统走线示意图。

考虑到日后发展的需要以及日常使用时出现问题的可能,在水平线缆布线时应按规范要求留有一定的余量。

水平子系统主要计算的工程量是管线,包括预埋管道、线槽、桥架和需敷设的双绞线、光缆等,其中管道、桥架工程量计算和工程消耗量均与《电气设备安装工程》相一致,但线缆的计算方法,设备提供和施工商的计算方法明显与工程概预算计算方法不一样,而且目前全国大多数工程基本上均用此方法来进行计算,因此必须按具体情况分别对待。

小蚂蚁算量工厂认为设备提供和施工商对水平子系统线缆

耗用量的计算方法,比较简单,计算容易,其数量只能说基本正确,但其富余量较大,作工程造价的估算或概算比较适合,适用于没有详细设计施工图纸(或只有建筑平面图)时的报价。

设备提供和施工商对水平子系统线缆耗用计算公式:

每根电缆水平平均长度=(最远信息点距离+最近信息点距离)/2

实际每根电缆平均长度=电缆平均水平长度×(设计余量系数)+两端层高+端接预留量×2

每箱线缆走线根数=每箱电缆长度(305m)/实际每根电缆平均长度

电缆需要箱数=信息点总数/每箱线缆走线根数

在这里需要说明的是设计余量,设备提供和施工商计算的设计余量系数普遍的是1.1(即增加10%),这个余量系数是否合理?

按国家标准《建筑与建筑群综合布线系统工程设计规范》和(健筑与建筑群综合布线系统工程验收规范》中均没有这条规定,但有施工时敷线余量的规定:缆线终接后,应有余量。交接间、设备间对绞电缆预留长度宜为0.5。lm,工作区为10。30mm;光缆布放宜余留,预留长度宜为3~5m,有特殊要求的应按设计要求预留长度。

在二级交接间、设备间中的双绞电缆由于有时会变动较大,其预留长度按间内情况,一般为3-6m,工作区为0.3-0.6m。有特殊要求的应按设计要求预留长度。
