机械识图习题集第一章 制图的基本知识与技能1.图纸的幅面按尺寸大小可分为 5 种,其代号分别为 A0,A1,A2,A3,A4。
2.图纸格式分为留有装订边与不留装订边两种,按照标题栏的方位又可将图纸格式分为X 型 与Y 型两种。
3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其她区,标题栏中的文字方向为水平。
4、比例就是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应就是机件的最后完工尺寸尺寸,与所采用的比例 无 关。
5、常用比例有 原值比例 、放大比例与缩小比例三种;比例1:2就是指实物就是图形的2倍,属于缩小比例;比例2:1就是指图形就是实物的2倍,属于放大比例。
6、比例的选择原则就是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。
7.图样中书写的汉字、数字与字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用 长仿宋 体书写,数字与字母应书写为斜 体或 直 体。
8.字号指字体的高度,图样中常用字号有3、5,5,7,10号四种。
9.常用图线的种类有 粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线与尺寸界线用细实线画出,对称中心线与轴线用细点画线画出。
虚线、细实线与细点划线的图线宽度约为粗实线的一半 。
11.图样上的尺寸就是零件的最后完工尺寸,尺寸以mm 为单位时,不需标注代号或名称。
12.标注尺寸的四要素就是尺寸界线、尺寸线、箭头、 尺寸数字。
13.尺寸标注中的符号:R 表示半径,φ表示直径,Sφ表示球面直径,SR 表示球面半径,S 表示 斜度 ,C 表示 锥度 。
14.标注水平尺寸时,尺寸数字的字头方向应朝上 ;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
《机械制图》练习题
《机械制图》练习题1班级姓名得分一．填空题1、图框线用________画出；不可见轮廓线用________画出。
2、标题栏位于图纸的________。
3、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。
4、图纸的基本幅面有____；____；____；____；____五种。
5、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。
6、________，________，________均符合国家标准的螺纹，称为标准螺纹。
7、导程S和螺距P的关系是________。
8、表面粗糙度符号顶角为________度。
9、符号表示该表面是用________________方法获得的。
10、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________。
二．是非题1、尺寸标注不应封闭。
（）2、非回转体类零件的主视图一般应选择工作位置。
（）3、表达一个零件，必须画出主视图，其余视图和图形按需选用。
（）4、铸造零件应当壁厚均匀。
（）5、上下偏差和公差都可以为正，为负和为0。
（）三．作图题1、三角形EFG在平面ABCD上，求其H面投影。
2、完成螺栓连接的图样。
3、补全W投影。
4、求作W投影。
5、求作相贯线V、W投影。
6、由轴测图补画视图。
7、将物体的主视图改画成剖视图。
《机械制图》练习题21、剖视图的种类可分为（）视图、（）视图和局部剖视图。
答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。
答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。
答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。
《机械制图》练习题(附答案)
《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。
A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。
A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。
A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。
A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。
A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。
A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。
A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。
A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。
A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。
A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。
最全机械制图习题全集附带答案(答案)
机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。
2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。
3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。
4.比例是指图中图形与其实物相应要素的线性尺寸之比。
图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。
6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。
无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。
7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。
8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。
9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。
10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的一半。
11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。
12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。
13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。
14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开。
15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

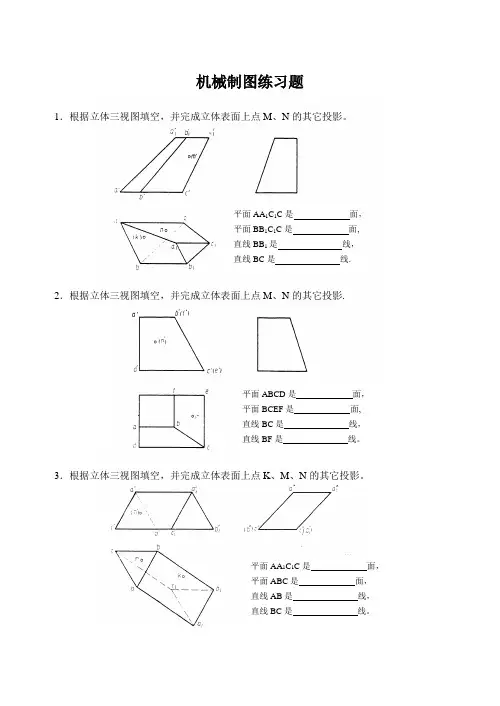

机械制图练习题
机械制图练习题1．根据立体三视图填空，并完成立体表面上点M、N的其它投影。
平面AA1C1C是面，平面BB1C1C是面,直线BB1是线，直线BC是线.2．根据立体三视图填空，并完成立体表面上点M、N的其它投影.平面ABCD是面，平面BCEF是面,直线BC是线，直线BF是线。
3．根据立体三视图填空，并完成立体表面上点K、M、N的其它投影。
平面AA1C1C是面，平面ABC是面，直线AB是线，直线BC是线。
4．根据立体三视图填空，并完成立体表面上点M、N 的其它投影。
平面ABCD是面，平面ABE是面,直线AE是线，直线CD是线. 5．补画左视图漏线，并根据立体投影完成填空。
A面是面，B面是面，CD是线。
6．补画左视图漏线，并根据立体投影完成填空.8．作出截切立体的水平投影和侧面投影9．作出截切立体的水平投影和侧面投影10．作出截切立体的水平投影和侧面投影11．作出截切立体的水平投影12．补画立体的水平投影13．补画立体的水平投影14．补画立体的水平投影15．补画立体的水平投影16．补画立体的水平投影17．补画立体的水平投影18．完成立体相贯的正面投影和侧面投影19．完成立体相贯的正面投影20．完成立体相贯的正面投影21．完成立体相贯的水平投影22．完成侧面投影23．完成侧面投影24．完成侧面投影25．完成侧面投影26．完成侧面投影27．完成侧面投影28．完成水平投影29．完成侧面投影30．完成侧面投影31．完成侧面投影32．完成侧面投影33．完成侧面投影34．完成侧面投影35．完成侧面投影36．完成水平投影37．完成水平投影38．完成侧面投影39．完成侧面投影40．完成侧面投影41．完成正面投影42．完成侧面投影44．完成正面投影45．完成全剖左视图47．完成全剖左视图48．完成全剖左视图49．完成全剖左视图50．完成全剖俯视图51．完成全剖左视图52．完成全剖左视图53．完成全剖左视图54．完成全剖左视图55．完成全剖左视图56．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置57．纠正螺纹的绘制错误，将正确的绘制在下面的指定位置58．纠正螺纹旋合的绘制错误,将正确的绘制在下面的指定位置59．纠正螺纹旋合的绘制错误，将正确的绘制在下面的指定位置60．完成下列螺纹标注61．完成下列螺纹标注1、普通螺纹，大径24毫米，螺距3毫米，左旋，公差代号为7h 。
机械制图练习题
1(2)
●
2
1●
逐个截平面分析当
2
平面体只有局部被
1
截切时，先假想为
整体被截切，求出
截交线后再取局部
11. 完成棱锥被截切后的三面投影。
10. 试求棱柱被截切后的三面投影。
26. 求八棱柱被平面P截切后的俯视图。7
1≡8
8
7
5 6
3 4
1
2
5 7
8
6 3
4
Ⅴ
Ⅳ 2 Ⅶ Ⅵ
1 Ⅷ
18. 圆锥截交线
圆锥截交线
19. 圆锥截交线
20. 完成圆锥切割体的水平投影和侧面投影。
s'
s"
2' 1'(3')
3 s 2
1
2" 3" 1"
s
Ⅲ ⅡⅠ
21. 完成圆锥切口后的三面投影。
圆 水平面
三角形正 垂面
双曲线侧 平面
22. 完成圆锥切口后的三面投影。
23. 完成同轴回转体的三面投影。
24. 完成相贯体的三面投影。
25. 求圆柱与半球相交的相贯线投影。
1'
5'(6') 3'(4') 7'(8') 2'
4
(8)
6
(2)
1
(7) 35
1"
6"
5"
4"
3"
8"
7"
2"
①求特殊点； ②求一般点； ③连曲线。
Ⅳ
Ⅲ
27. 补全立体的正面投影
●
