小管径螺纹重力热管的传热性能研究
小管径螺纹重力热管的传热性能研究的开题报告
小管径螺纹重力热管的传热性能研究的开题报告
一、研究背景和意义
重力热管是一种有效的传热器件，能够在热量传递中实现高效率、
可靠性和无维护等优点。
螺纹管是常用的重力热管结构形式之一，其具
有在重力场中自驱动、阻力小、传热效果好等特点。
然而，传统的螺纹
管重力热管往往存在的问题是结构相对复杂，成本较高。
因此，研究小
管径螺纹重力热管可降低热管的制造成本和提高性能，是非常有意义的。
二、研究内容
本研究将重点研究小管径螺纹重力热管的传热性能，主要包括以下
方面的内容：
1.小管径螺纹重力热管的制备和优化设计；
2.小管径螺纹重力热管的传热实验研究，结合不同工作状态下，流速、压降及热输入等因素的影响，分析其传热机理；
3.基于实验数据，探究小管径螺纹重力热管传热性能的影响因素、
变化规律以及性能优化方法。
三、研究方法
1.制备小管径螺纹重力热管：采用加热坩埚法制备铜管芯，并采用
电解研磨技术加工螺纹，形成小管径螺纹重力热管。
2.传热实验研究：设计和制作试验装置，通过测量入口和出口温度
及热输入，以及流量和压降，探究小管径螺纹重力热管传热性能。
3.数据处理与分析：采用统计学方法处理数据，并通过逐步回归分析、多元线性回归分析等统计方法，探究影响小管径螺纹重力热管传热
性能的因素，并分析其变化规律。
四、预期成果
1.制备出性能良好、制造成本低的小管径螺纹重力热管，为制造更加高效的重力热管提供技术支持；
2.初步了解小管径螺纹重力热管在不同工况下的传热性能特点及其机理；
3.提出小管径螺纹重力热管的性能优化方法，为热管在工程应用中提供理论指导。

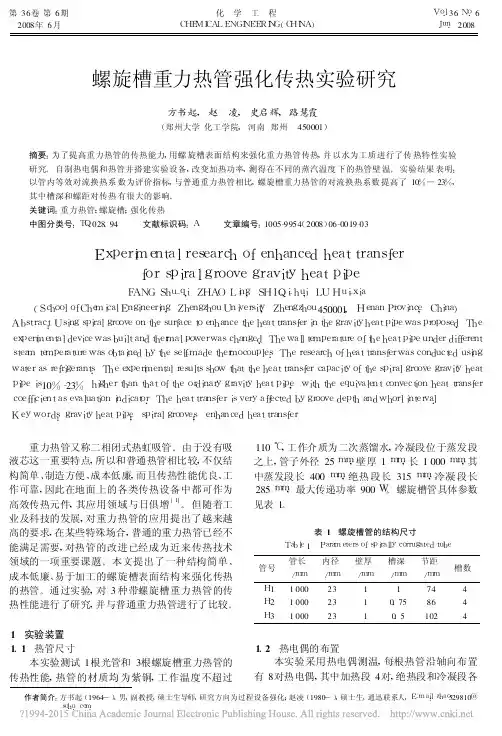

螺旋槽重力热管强化传热实验研究_方书起
第36卷第6期2008年6月 化 学 工 程C H E M I C A LE N G I N E E R I N G (C H I N A ) V o l .36N o .6J u n .2008作者简介:方书起(1964—),男,副教授,硕士生导师,研究方向为过程设备强化;赵凌(1980—),硕士生,通迅联系人,E -m a i l :z h a o 529810@s o h u .c o m 。
螺旋槽重力热管强化传热实验研究方书起,赵 凌,史启辉,路慧霞(郑州大学化工学院,河南郑州 450001)摘要:为了提高重力热管的传热能力,用螺旋槽表面结构来强化重力热管传热,并以水为工质进行了传热特性实验研究。
自制热电偶和热管并搭建实验设备,改变加热功率,测得在不同的蒸汽温度下的热管壁温。
实验结果表明:以管内等效对流换热系数为评价指标,与普通重力热管相比,螺旋槽重力热管的对流换热系数提高了10%—23%,其中槽深和螺距对传热有很大的影响。
关键词:重力热管;螺旋槽;强化传热中图分类号:T Q 028.94 文献标识码:A 文章编号:1005-9954(2008)06-0019-03E x p e r i m e n t a l r e s e a r c ho f e n h a n c e dh e a t t r a n s f e rf o r s p i r a lg r o o v e g r a v i t yh e a t pi p eF A NG S h u -q i ,ZH A O L i n g ,S HI Q i -h u i ,L UH u i -x i a(S c h o o l o f C h e m i c a l E n g i n e e r i n g ,Z h e n g z h o u U n i v e r s i t y ,Z h e n g z h o u 450001,H e n a n P r o v i n c e ,C h i n a )A b s t r a c t :U s i n g s p i r a l g r o o v e o n t h e s u r f a c e t o e n h a n c e t h e h e a t t r a n s f e r i n t h e g r a v i t y h e a t p i p e w a s p r o p o s e d .T h e e x p e r i m e n t a l d e v i c e w a s b u i l t a n d t h e r m a l p o w e r w a s c h a n g e d .T h e w a l l t e m p e r a t u r e o f t h e h e a t p i p e u n d e r d i f f e r e n ts t e a mt e m p e r a t u r e w a s o b t a i n e d b y t h e s e l f -m a d e t h e r m o c o u p l e s .T h e r e s e a r c h o f h e a t t r a n s f e r w a s c o n d u c t e d u s i n g w a t e r a s r e f r i g e r a n t s .T h e e x p e r i m e n t a l r e s u l t s s h o wt h a t t h e h e a t t r a n s f e r c a p a c i t y o f t h e s p i r a l g r o o v e g r a v i t y h e a t p i p e i s 10%-23%h i g h e r t h a n t h a t o f t h e o r d i n a r y g r a v i t y h e a t p i p e ,w i t h t h e e q u i v a l e n t c o n v e c t i o n h e a t t r a n s f e r c o e f f i c i e n t a s e v a l u a t i o n i n d i c a t o r .T h e h e a t t r a n s f e r i s v e r y a f f e c t e d b y g r o o v e d e p t h a n d w h o r l i n t e r v a l .K e y w o r d s :g r a v i t y h e a t p i p e ;s p i r a l g r o o v e s ;e n h a n c e d h e a t t r a n s f e r 重力热管又称二相闭式热虹吸管。
新型重力热管换热器传热性能的实验研究
新型重力热管换热器传热性能的实验研究曹小林;曹双俊;曾伟;王芳芳;李江;池东【摘要】基于常规重力热管换热器难以安装翅片结构以强化管外换热,提出一种新型结构形式的重力热管换热器,该热管由一些并排的矩形通道而不是通常的圆管组成.并建立实验测试平台,进行一系列对比实验,重点分析加热功率、工质充液率、倾角及冷凝段风速对其运行热阻的影响.研究结果表明:加热功率对热管的运行性能有重要影响;当工质充液率约为20％时,热管换热器具有最小运行热阻;在最佳充液率为20％和加热功率为360 W时,运行热阻随倾角的增加有减小趋势,但当加热功率较大时,倾角对热管换热器的运行热阻影响不大；随着冷凝端风速的增加,热管换热器的运行热阻不断减小.%Based on the fact that normal gravity-assisted heat pipes are difficult to be enhanced with fins, an innovative gravity-assisted heat pipe was developed, which is made of several rectangular channels in parallel instead of normal round channels. A test apparatus was set up, with which the influences of heating input power, filling ratio, inclination angle and air velocity at condenser section on the heat transfer performance were investigated by contrast tests. The results show that heating input power has an important effect on heat transfer characteristics. The minimum heat transfer resistance is gotten at the filling ratio of about 20%. When filling ratio is 20%, the thermal resistance decreases slightly with the increase of the inclination angle when the input power is 360 W, but the inclination angle has little effect on thermal resistance for higher heat input power. The thermal resistance decreases gradually as the air velocity with the increase of condenser section.【期刊名称】《中南大学学报（自然科学版）》【年(卷),期】2012(043)006【总页数】5页(P2419-2423)【关键词】传热;换热器;热管;热阻【作者】曹小林;曹双俊;曾伟;王芳芳;李江;池东【作者单位】中南大学能源科学与工程学院,流程工业节能湖南省重点实验室,湖南长沙,410083;中南大学能源科学与工程学院,流程工业节能湖南省重点实验室,湖南长沙,410083;中南大学能源科学与工程学院,流程工业节能湖南省重点实验室,湖南长沙,410083;中南大学能源科学与工程学院,流程工业节能湖南省重点实验室,湖南长沙,410083;中南大学能源科学与工程学院,流程工业节能湖南省重点实验室,湖南长沙,410083;中南大学能源科学与工程学院,流程工业节能湖南省重点实验室,湖南长沙,410083【正文语种】中文【中图分类】TK172与普通热管相比，重力热管不仅结构简单、制造方便、成本低廉，而且传热性能优良、工作可靠。

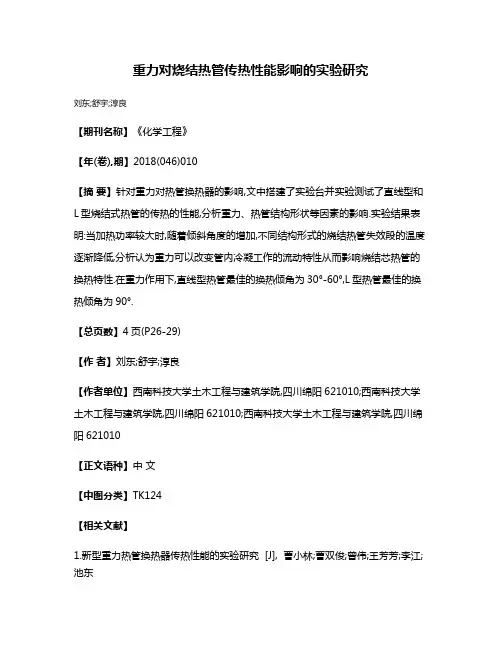

重力对烧结热管传热性能影响的实验研究
