智能化调试方案

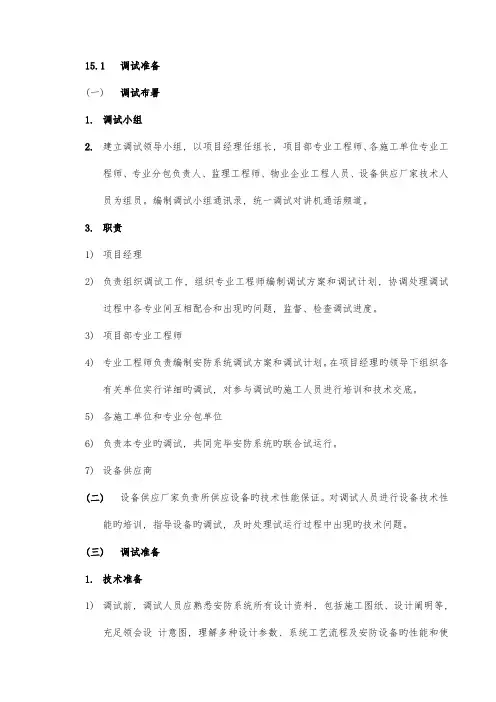

15.1调试准备(一)调试部署1.调试小组建立调试领导小组，以项目经理任组长，项目部专业工程师、各施工单位专业工程师、专业分包负责人、监理工程师、物业公司工程人员、设备供应厂家技术人员为组员。

编制调试小组通讯录，统一调试对讲机通话频道。

2.职责1)项目经理负责组织调试工作，组织专业工程师编制调试方案和调试计划，协调解决调试过程中各专业间相互配合和出现的问题，监督、检查调试进度。

2)项目部专业工程师专业工程师负责编制安防系统调试方案和调试计划。

在项目经理的领导下组织各相关单位实施具体的调试，对参加调试的施工人员进行培训和技术交底。

3)各施工单位和专业分包单位负责本专业的调试，共同完成安防系统的联合试运行。

4)设备供应商设备供应厂家负责所供应设备的技术性能保证。

对调试人员进行设备技术性能的培训，指导设备的调试，及时解决试运行过程中出现的技术问题。

(二)调试准备1.技术准备1)调试前，调试人员应熟悉安防系统全部设计资料，包括施工图纸、设计说明等,充分领会设计意图，了解各种设计参数、系统工艺流程及安防设备的性能和使用方法等。

2)调试前请设备厂家技术人员对调试人员进行培训。

3)项目工程师对调试人员进行调试方案技术交底（包括安全措施）。

4)项目工程师、监理、施工单位调试人员、设备厂家技术人员等一起深入现场，检查安防系统工程安装质量和各设备机房、管井土建等完成情况，有不合格或不完善的地方，做好记录，限期整改。

2.系统调试前的检查1)安防系统管线、设备和配套工程等必须全部施工完毕。

运转调试前项目专业工程师、监理、施工单位调试人员、设备厂家技术人员须对安防系统安装情况进行全面检查。

其全部符合设计、施工及验收规范和工程质量标准的要求，才能进行试运转和调试。

2)核对各种安防设备的型号、规格及系统结构是否符合设计要求及规范要求。

3)常用调试用仪器如兆欧表，万用表等已经准备就绪；3.现场准备1)检查电源、水源、燃气及现场清洁情况等是否具备调试条件。

2)将调试技术交底内容张贴于醒目的地方。

3)准备好空白的调试表格。

4.调试验收依据◆《安全防范工程技术规范GB50348-2004》；◆《入侵报警系统工程设计规范》（GB 50394-2007）◆《入侵探测器通用技术条件》(GB 10408.1-2000)◆《智能建筑工程质量验收规范GB50339》◆施工图纸、相关验收规范与标准等(三)主要调试项目◆电子巡更系统；◆视频监控系统；◆周界报警系统；◆停车场收费系统；◆LED显示屏系统；15.2调试(一)无线巡更系统1.概述本系统主要是根据安保系统的特点，在加强技术防范的基础上，通过电子巡更系统的设置，加强保安人员定时定点定线路的对各区域进行保安巡视做到人防与技防的结合。

或根据企业对正常安全生产的需要，加强工作人员定时定点对各设备进行检查或保养，用科学客观的方式确保安全生产。

电子巡更系统采用目前较流行的无线巡更设备，无线方式的特点是无须布管穿线，造价低，扩容方便。

本系统工程在各层楼梯口，和重要的区域安装巡更钮，巡更人员使用巡更器在规定的巡更点刷卡，巡更器记录刷卡的线路、人员、地点、时间及事件等信息，然后通过RS232数据线与PC机进行连接，记录数据将自动上传到PC机并由巡更管理软件进行智能处理以实现对巡更人员及巡更过程的考核。

2.系统组成本系统由巡更棒、巡更管理软件、通讯器、巡更信息钮（卡）、打印机、电脑及运行于WINDOWS 操作系和管理软件组成。

巡更钮：用于标示巡更点的地点；人员钮：用于标示巡更人员的身份；巡更棒：用于数据采集、储存和传输巡更记录信息；通讯器：通过RS-232通信线与计算机连接，实现巡更棒和计算机之间的通信，打印等。

3.系统调试1)软件启动口令操作启动管理软件，设置软件系统包含口令保护，系统管理口令操作员口令。

分别对应不同的权限和更新功能口令的权限。

2)信息采集器登录及巡更人设置在系统中添加巡更人，并分配信息采集器。

软件中可通过信息芯片定义巡更人，以降低成本，软件可管理的巡更人数目不受限制。

3)设置信息钮登录及地点在系统管理软件中添加巡更地点，并分配信息钮。

软件可添加的巡更地点是没有数量限制的。

4)巡更班次设置在管理软件中设置上下班时间，可划分不同的上班时间段，方便查询。

班次的设置可跨零点。

5)巡更路线设置将巡逻的地点组织成不同的巡更路线，规定巡更人按路线进行巡逻，可更方便地进行管理。

在查询时通过路线查询，对巡更人是否遗漏巡更点便一目了然。

软件中可设置的巡更路线数目最大的999.6)查询功能在系统中按人名、时间、巡更班次、巡更路线对巡更人工作情况进行查询，更可按多种条件组合查询。

生成巡更情况总表、巡更事件表、巡更遗漏表。

每月还可列出月统计报表，并可通过打印机将结果输出。

7)设置巡更数据备份、恢复功能设置管理软件的备份、恢复功能，定期可将以前的数据备份到软盘或硬盘上，需要的时候可恢复到软件中。

(二)视频监控系统1.概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在首层消防保安中心。

系统采用高清晰度全彩色系列摄像机，视频信号传输电缆采用SYV-75-5射频同轴电缆。

电梯摄像机视频信号采用由电梯公司提供的电梯专用的综合电缆传输，并在电梯机房设楼层信号叠加器，将电梯运行楼层的信号叠加后通过监控系统的SYV-75-5同轴电缆传输。

快球摄像机控制电缆采用RVVP-2X1.0屏蔽多芯铜电缆，采用星型结构与矩阵通信。

安防控制中心分别设置1台多媒体视频图形工作站、1台视频矩阵切换器、一个控制键盘、15台16路嵌入式硬盘录像机，监示器墙由16台21”100Hz监视器。

系统前端将所有视频信号及控制信号分别传送至控制中心，接入16路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的16路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视。

在监示器上同时显示对应画面图像的摄像机编号。

上述操作一次编程后自动运行，操作员得到授权后，可通过与矩阵连接的图形工作站或控制键盘修改程序及实时调看指定的摄像机或录像机图像。

通过工作站上的图形操作界面或用控制键盘可对一体化摄像机的云台、镜头进行操控。

系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核。

系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成。

如下图所示：1)系统调试要求a)系统的画面显示应可任意编程，具备画面自动轮巡、定格及报警显示等功能，可自动或手动切换。

对多路摄像信号具有实时传输、切换显示、后备存储等功能。

对多画面显示系统应具有多画面、单画面转换、定格等功能。

b)应具备日期、时间、字符显示功能，可设定摄像机识别和监视器字幕；电梯轿厢的摄像机信号要求能将楼层字符叠加上去，通过视频线传至安防监控室，并在监视器墙上显示。

c)系统前端所有视频信号均能在硬盘录像机上录制下来（包括日期、时间、摄像机编号等）。

d)系统可对视频输入进行编组，用以对各组不同视频的显示及操作进行组别限制。

e)系统应具备独立的图形工作站及软件控制功能，实现对系统的管理、编程，并采用软件方式对矩阵、硬盘录像机的控制和视频画面调用显示,在工作站上能以电子地图的方式调看及控制摄像机图像（摄像机图像应能在工作站的显示器及监视器墙上显示）。

f)图形工作站可对系统进行编程。

当收到联动控制信号时，工作站能自动调出与警报点相关的现场平面在监视墙上显示，并启动录像，同时声光报警提醒值班人员及时处理。

g)实现监视系统状态事件功能，系统的报警、功能切换、顺序事件、键盘活动、视频信号丢失等信息可以被实时的显示在图形工作站的显示器上。

h)系统可利用键盘或鼠标对各摄像机、云台、镜头、监视器进行控制，操作简单方便。

i)系统具有独立的视频移动报警功能，可按需要设置任意的报警画面或局部画面的移动报警。

j)系统应可设置操作员权限，被授权的操作员具有不同的操作权限、监控范围和系统参数。

k)系统应可设定任一监视器或监视器组用于报警处理，报警发生时立即显示报警联动的图像。

系统应可记忆多个同时到达的报警，并按报警的优先级别（如级别相同则按时间）进行排序。

l)系统应具有对主要设备的自检功能，故障报警。

m)系统应独立运行，并提供开放的通讯接口及协议，与安全管理系统进行集成，组成一个完整的安防系统。

2.系统调试1)线路检查与测试对控制电缆进行校线，按施工图检查配线，查对接线是否正确，对接错的线进行修改，并修改其编号。

采用250V兆欧表对控制电缆绝缘进行测量，其线芯与线芯、线芯与地线绝缘不应小于0.5MΩ。

用500V兆欧表对电源电缆绝缘进行测量，其线芯间和线芯与地线的绝缘不应小于0.5MΩ。

闭路电视系统是依靠三种形式的电缆连接起来的。

220V交流电源供电线路，从系统总配电箱到控制器，从控制器至云台、到摄像机，从系统总配电箱到监视器。

24V直流供电线路和单独传送的伴音线路，从摄像机至控制器。

视频电缆从摄像机至控制器，再从控制器（含视频切换器）至监视器。

信号线路不宜与强电线路同管或并行敷设，走线方式及要求应符合下表。

钢管在摄像机附近预留的位置、长度应基本准确、不应影响摄像机的转动。

上述表中规定的线路间距均为明敷时的距离，本工程线路是穿钢管暗敷设时，不受上表限制。

2)设备接线电缆由监控台、柜底部引入地槽，电缆离开机柜弯点10cm处开始成捆绑扎，根据电缆的数量每隔200～400cm绑扎一次。

所有电缆（整根都应逐根标示明显永久性标志，以区分电缆去向和传输信号。

引入室内或引出室外的电（光）缆在出入口处应加装防水弯，以免雨水顺电（光）缆流入设备或监控台、柜。

视频电缆传输的电平信号很弱，其接续不但要求可靠牢固，同时不能使信号衰减太大，连接处不允许扭接，要进行焊接，端头接续插头时，线芯和屏蔽层均应焊接在插头上，插头不但要与设备插座相配套，还要与电缆外径相配套，插头插入设备插座后，用插头外套螺母应将插头插座锁紧。

安装时应合理计算每根电缆的长度，按照每盘电缆的总长综合考虑，尽量减少中间接头。

控制电缆线芯多，在设备端一般与插头相接，插头上的每个线芯的连接均采用焊接，线芯绝缘护套长度适宜，电缆的外护套应包在插头后盖内，线芯剥去绝缘的长度为2mm左右，剥去太长容易发生互相碰线。

控制电缆应尽量少或不设中间接头，对于多芯电缆应按线芯颜色统一对所接端子作一规定，并在监控台、柜的接线箱的接线端子上做上编号，编号应和施工图中编号统一。

控制电缆的线芯经两人查对，确认接线正确，方可插接在设备上，插接后应用锁紧螺母锁紧。

监控室采用单相220V、50HZ电源供电，电源内部允许混入脉冲干扰脉刺（如可控硅开关电源、电弧焊接脉冲刺等），否则要隔离变压器供电。
