矢量网络分析仪操作规程
ZVB4矢量网络分析仪操作指导书
文件编号:文件版本: AZVB矢量网络分析仪操作指导书V 1.0拟制 _____________ 日期_______________审核 _____________ 日期_______________会审 _____________ 日期_______________批准 _____________ 日期______________生效日期:2006.10操作规范:使用者要爱护仪器,确保文明使用。
1、开机前确保稳压电源及仪器地线的正确连接。
2、使用中要求必须佩戴防静电手镯。
3、使用中不得接触仪器接头内芯(含连接电缆)4、使用时不允许工作台有较大振动。
5、使用中不能随意切断电源,造成不正常关机。
不能频繁开关机。
6、使用射频电缆时不要用力大,确保电缆保持较大的弧度。
用毕电缆接头上加接头盖。
7、旋接接头时,要旋接头的螺套,尽量确保内芯不旋转。
8、尽量协调、少用校准件。
校准件用毕必须加盖放回器件盒。
9、转接件用毕应加盖后放回盒中。
10、停用时必须关机,关闭稳压电源。
方可打扫卫生。
11、无源器件调试必须佩戴干净的手套。
______________________________________________________________________________概述:1、本说明书主要为无源器件调试而做,涵盖了无源器件调试所需的矢量网络分析仪基本功能,关于矢量网络分析仪的其它更进一步的使用,请参照仪器所附的使用说明书。
2、本说明书仅以ZVB4矢量网络分析仪为例,对其它型号矢量网络分析仪,操作步骤基本相同,只是按键和菜单稍有差别。
3、仪器使用的一般要求仪器操作使用规范。
4、带方框的键如MEAS键为仪器面板上的按键,方框内带单引号的键为软菜单(soft menu),即屏幕右侧所示菜单所对应的键,如‘dB Mag’。
5、本仪器几乎所有操作都可以通过鼠标进行。
仪器典型使用流程图如下:Ⅰ、按左下方的电源键启动矢量网络分析仪,启动后,待仪器完成自检后进入启动界面。

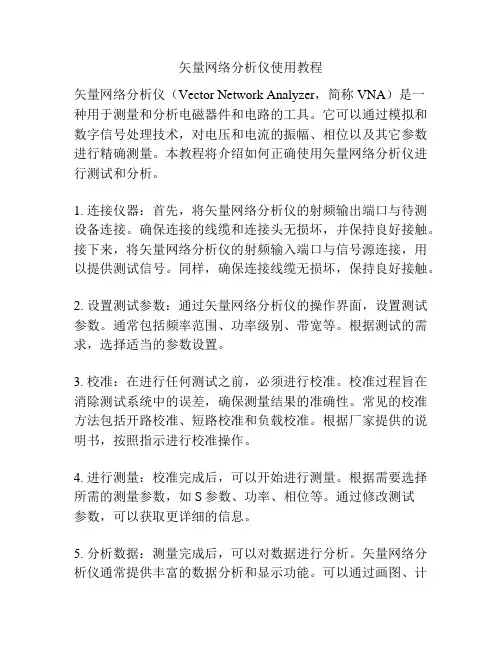

矢量网络分析仪使用教程
矢量网络分析仪使用教程矢量网络分析仪(Vector Network Analyzer,简称VNA)是一种用于测量和分析电磁器件和电路的工具。
它可以通过模拟和数字信号处理技术,对电压和电流的振幅、相位以及其它参数进行精确测量。
本教程将介绍如何正确使用矢量网络分析仪进行测试和分析。
1. 连接仪器:首先,将矢量网络分析仪的射频输出端口与待测设备连接。
确保连接的线缆和连接头无损坏,并保持良好接触。
接下来,将矢量网络分析仪的射频输入端口与信号源连接,用以提供测试信号。
同样,确保连接线缆无损坏,保持良好接触。
2. 设置测试参数:通过矢量网络分析仪的操作界面,设置测试参数。
通常包括频率范围、功率级别、带宽等。
根据测试的需求,选择适当的参数设置。
3. 校准:在进行任何测试之前,必须进行校准。
校准过程旨在消除测试系统中的误差,确保测量结果的准确性。
常见的校准方法包括开路校准、短路校准和负载校准。
根据厂家提供的说明书,按照指示进行校准操作。
4. 进行测量:校准完成后,可以开始进行测量。
根据需要选择所需的测量参数,如S参数、功率、相位等。
通过修改测试参数,可以获取更详细的信息。
5. 分析数据:测量完成后,可以对数据进行分析。
矢量网络分析仪通常提供丰富的数据分析和显示功能。
可以通过画图、计算和查看不同参数的数值等方式,深入了解被测设备的性能特征。
6. 导出结果:最后,将测量结果导出到计算机或其他设备中。
矢量网络分析仪通常提供多种数据导出格式,如CSV、TXT 等。
选择合适的格式,并保存数据。
以上是使用矢量网络分析仪的基本步骤。
根据具体的应用场景和要求,可能还需要进行更复杂的操作和分析。
因此,在实际使用中,建议参考矢量网络分析仪的用户手册和厂家提供的技术支持,以获得更详细的指导和帮助。

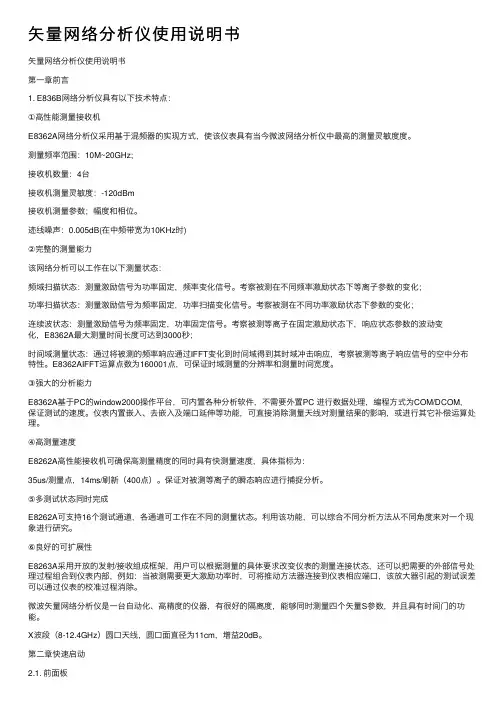

矢量网络分析仪使用说明书
⽮量⽹络分析仪使⽤说明书⽮量⽹络分析仪使⽤说明书第⼀章前⾔1. E836B⽹络分析仪具有以下技术特点:①⾼性能测量接收机E8362A⽹络分析仪采⽤基于混频器的实现⽅式,使该仪表具有当今微波⽹络分析仪中最⾼的测量灵敏度度。
测量频率范围:10M~20GHz;接收机数量:4台接收机测量灵敏度:-120dBm接收机测量参数;幅度和相位。
迹线噪声:0.005dB(在中频带宽为10KHz时)②完整的测量能⼒该⽹络分析可以⼯作在以下测量状态:频域扫描状态:测量激励信号为功率固定,频率变化信号。
考察被测在不同频率激励状态下等离⼦参数的变化;功率扫描状态:测量激励信号为频率固定,功率扫描变化信号。
考察被测在不同功率激励状态下参数的变化;连续波状态:测量激励信号为频率固定,功率固定信号。
考察被测等离⼦在固定激励状态下,响应状态参数的波动变化,E8362A最⼤测量时间长度可达到3000秒;时间域测量状态:通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击响应,考察被测等离⼦响应信号的空中分布特性。
E8362AIFFT运算点数为160001点,可保证时域测量的分辨率和测量时间宽度。
③强⼤的分析能⼒E8362A基于PC的window2000操作平台,可内置各种分析软件,不需要外置PC 进⾏数据处理,编程⽅式为COM/DCOM,保证测试的速度。
仪表内置嵌⼊、去嵌⼊及端⼝延伸等功能,可直接消除测量天线对测量结果的影响,或进⾏其它补偿运算处理。
④⾼测量速度E8262A⾼性能接收机可确保⾼测量精度的同时具有快测量速度,具体指标为:35us/测量点,14ms/刷新(400点)。
保证对被测等离⼦的瞬态响应进⾏捕捉分析。
⑤多测试状态同时完成E8262A可⽀持16个测试通道,各通道可⼯作在不同的测量状态。
利⽤该功能,可以综合不同分析⽅法从不同⾓度来对⼀个现象进⾏研究。
⑥良好的可扩展性E8263A采⽤开放的发射/接收组成框架,⽤户可以根据测量的具体要求改变仪表的测量连接状态,还可以把需要的外部信号处理过程组合到仪表内部,例如:当被测需要更⼤激励功率时,可将推动⽅法器连接到仪表相应端⼝,该放⼤器引起的测试误差可以通过仪表的校准过程消除。

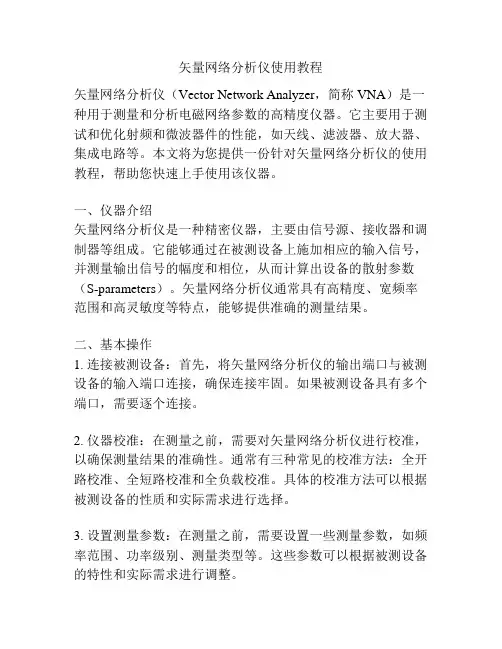

矢量网络分析仪使用教程
矢量网络分析仪使用教程矢量网络分析仪(Vector Network Analyzer,简称VNA)是一种用于测量和分析电磁网络参数的高精度仪器。
它主要用于测试和优化射频和微波器件的性能,如天线、滤波器、放大器、集成电路等。
本文将为您提供一份针对矢量网络分析仪的使用教程,帮助您快速上手使用该仪器。
一、仪器介绍矢量网络分析仪是一种精密仪器,主要由信号源、接收器和调制器等组成。
它能够通过在被测设备上施加相应的输入信号,并测量输出信号的幅度和相位,从而计算出设备的散射参数(S-parameters)。
矢量网络分析仪通常具有高精度、宽频率范围和高灵敏度等特点,能够提供准确的测量结果。
二、基本操作1. 连接被测设备:首先,将矢量网络分析仪的输出端口与被测设备的输入端口连接,确保连接牢固。
如果被测设备具有多个端口,需要逐个连接。
2. 仪器校准:在测量之前,需要对矢量网络分析仪进行校准,以确保测量结果的准确性。
通常有三种常见的校准方法:全开路校准、全短路校准和全负载校准。
具体的校准方法可以根据被测设备的性质和实际需求进行选择。
3. 设置测量参数:在测量之前,需要设置一些测量参数,如频率范围、功率级别、测量类型等。
这些参数可以根据被测设备的特性和实际需求进行调整。
4. 启动测量:配置好测量参数后,可以开始进行测量。
在测量过程中,矢量网络分析仪会自动控制信号源和接收器,并采集输入和输出信号的数据。
5. 数据分析:测量完成后,可以通过矢量网络分析仪的软件对测量数据进行分析和处理。
常见的数据处理操作包括绘制频率响应图、计算散射参数、优化器件设计等。
三、注意事项1. 确保连接正确:在使用矢量网络分析仪进行测量前,需要确保所有连接正确无误,以避免测量误差的发生。
同时,还需要确保连接的电缆和连接器的质量良好,以减小测量误差。
2. 避免干扰源:在进行测量时,需要避免与其他无关信号源相互干扰,如电源噪音、射频噪声等。
可以通过在实验室中采取屏蔽措施来减小干扰。
矢量网络分析仪简单操作手册
校准说明 1.4 选择Format源自矢量网络分析仪简单操作手册
矢量网络分析仪简单操作手册 校准说明 1.5 然后选择斯密斯圆图
界面如下:
1.6 按按键Cal,进入校准界面
然后依次选择Calibrate>1-Port Cal 进入如左边界面 接着按顺序将校准件中的开路、短路、负载,连接到仪器的一号端口上,并在连接 开路校准件后点击 open按钮,换上短路校准件,点击short按钮,最后换上负载校 准件,点击Load按钮,紧接着点击Done按钮。 完成校准。
区域六:数字键操作区域
区域七:
按键说明:a) Save/Recall:贮存、调取键 b) System: 系统菜单设定键 c) Preset: 系统复位键
校准说明 1.1 选用校准按键
矢量网络分析仪简单操作手册
矢量网络分析仪简单操作手册 校准说明 1.2 先按复位键进行仪器复位
1.3 再设置需要测试的频段,设置起始终止 频率
二、存图、数据对比操作
矢量网络分析仪简单操作
1. 按区域二面板的 Display按钮,进入如下界面:
选Display 选项可以进行显示选择。 Data:显示当前待测物驻波 Mem:显示存储波形 Data&Mem:同时显示当前待测物与存储的波形。 OFF:关闭显示 Display 选项下方Date->Mem 将当前波形图存储, 存储后才可使用 Display选项内的:Mem和Data&Mem功能
矢量网络分析仪简单操作手册
制作人: song01345
设备:Agilent Technologies E5063A(基本上大部分网分的操作都一样)
功能板面区分
区域一 区域二 区域三
区域四 区域五
NanoVNA-F V3 便携式矢量网络分析仪用户手册说明书
NanoVNA-F V3便携式矢量网络分析仪用户手册Rev.1.0(适用于V0.5.0版本固件)杭州矢志信息科技有限公司Hangzhou SYSJOINT Information Technology Co.,Ltd.目录1.产品简介 (1)1.1.关于NanoVNA-F V3 (1)1.2.产品特点 (1)1.3.技术指标 (2)1.4.VNA基础知识 (3)2.产品外观 (4)3.用户界面 (5)3.1.主界面 (5)3.2.菜单 (8)3.3.键盘 (8)4.菜单功能 (9)4.1.显示 (9)4.2.标记 (12)4.3.频率设置 (14)4.4.校准 (16)4.5.回调/保存 (20)4.6.时域变换TDR (20)4.7.设置 (22)4.8.存储功能 (25)5.用户自定义信息 (25)6.夜间模式 (25)7.上位机 (26)8.串口命令 (28)8.1.连接串口 (28)8.2.命令详解 (30)9.固件升级 (39)1.产品简介1.1.关于NanoVNA-F V3NanoVNA-F V3是一款便携式矢量网络分析仪(Vector Network Analyzer,VNA),测量频率范围1MHz~6GHz,可测量S11和S21参数,其中,S11动态范围50dB,S21动态范围65dB。
NanoVNA-F V3可用于测试MF/HF/VHF/UHF/SHF频段的各类天线,如短波天线、ISM频段天线、WiFi天线、蓝牙天线、GPS天线等,也可用于测量滤波器、放大器、衰减器、电缆、功分器、耦合器、双工器等射频组件,并支持幅频曲线、相频曲线、驻波比、史密斯圆图、极坐标、群时延等多种显示格式。
此外,NanoVNA-F V3还具有TDR功能,可用于测量电缆长度。
NanoVNA-F V3采用全金属机壳设计,坚固耐用,并可有效屏蔽电磁干扰。
机身尺寸125mmx75mmx20mm,小巧便携。
机身采用SMA型射频接头,并配备了高品质SMA延长缆,方便连接各类被测件。
网络分析仪使用说明书
9 仪器的基本设置
9.1 频率设置
按 Start 键和 Stop 键,分别为起点频率和终止频率。
9.2 设置界面
按 Display 键,再通过方向键(或滚轴)选择 Num of Traces,点 Enter 键,再选
Done,校准完毕。
注“*”:1.选择此键时,可选择 2-Port Cal 双通道、单通道(S11、S22 驻波,S12、
S21 单向传输损耗)。具体选择时,如:单测试驻波时,可选单通道 1-Port Cal 校准;单
测试传输响应时,选择 Thru;如需测试多项指标时,选择 2-Port Cal 双通道。
再按 Scale 键,选择 Divisions,设置为 10;选择 Scale/Div,设置为 180m;再选择 Reference
5 仪器面板介绍 5.1 按键区域
软菜单
1
2
3 45
678
1·ACTIVE CH/TRACE:活动通道区; 2·软驱; 3·RESPONSE:响应区; 4·NAVIGATION:导航区; 5·ENTRY:输入区; 6·STIMULVS:激励区; 7·MKR/ANALYIS:标定点/分析; 8·INSTRSTATE:设备状态区。
他型号具有一定的实用价值,但最大区别在于按键位置以及功能方面有细小区别)。
3 主要职责 3.1 各部门设备使用者负责实施设备一级保养工作。 3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。 3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项 4.1 测试产品时,不能直接加电测试。 4.2 测试功放前,必须在频谱仪上检测过没有自激,才能用网络仪测其它指标。 4.3 防止有大的直流电加入,网络仪最大能承受 10V 的直流电。 4.4 防止过信号的输入。 4.4.1 网络分析仪的最大允许输入信号为 20dBm。 4.4.2 输入信号大于 10dBm 时,应加相应的衰减器。 4.5 仪器使用前确保已接地。
矢量网络分析仪使用方法
Confidential
2:选择Calibration
Vanchip Confidential
Confidential
3:选择两端口校准
Vanchip Confidential
Confidential
4:先做Reflection校准
Vanchip Confidential
Confidential
依次做好以上六步校 准后Return
Vanchip Confidential
Confidential
5:接着做 Transmission校准
Vanchip Confidential
Confidential
1-2端口直通校准
12
先把1和2端口通过 双阴SMA头连接上。
再在面板上按对应 Port1-2 Thru键执行校 准动作
Vanchip Confidential
Confidential
校准状态储存SAVE和Recall
按Save键,存储校准好的 状态。便于以后调用。
按Recall键,调用之前存 储好的校准状态。
Vanchip Confidential
Confidential
储存为自建文件---可长期使用
存储为自建文件名
第一步:校准仪器(包括固定线缆)
Vanchip Confidential
Confidential
矢网的手动配件(校准件型号)
校准件型号
Open Short Load Thru
Vanchip Confidential
Confidential
矢网的配件(线缆)
线缆为HUBBER+SUHNNER品牌
Confidential
矢量网络分析仪使用步骤
2端口Open校准
先按提示在2端口拧上 Open校准件 再在面板上按对应2端 口Open键执行校准动作 同样方法校准2口的 Short/Load状态
Vanchip Confidential
Confidential
2端口Short校准
2端口Load校准
Vanchip Confidential
Confidential
Confidential
必须先从PCB上去掉待测PA!!!
Vanchip Confidential
Confidential
公共通路示例(软线)
Vanchip Confidential
Confidential
平台软件打开测量通路--MTK为例
用平台工具,连接待测主板
Vanchip Confidential
Confidential
软件打开测量通路—注意大功率危险!!
打开对应发射通路!
小心!!!
打开通路前,先确认 不会有大功率输出
Vanchip Confidential
Confidential
读取测量结果:S11
黄色各Marker频点的实测阻抗值
黄色线为S11,表示1端口的 实际测的阻抗位置。
S11:(需要优化调试问题) 1. 阻抗线很发散(信道间阻抗差异大) 2. 阻抗过分偏离50ohm(失配严重)
Confidential
自动补偿的损耗值(延长线的实际损耗)
Vanchip Confidential
Confidential
延长线缆补偿状态SAVE
Vanchip Confidential
Confidential
第三步:待测对象测量
Vanchip Confidential
矢网分析仪操作方法
矢网分析仪操作方法
矢网分析仪(Vector Network Analyzer,简称VNA)是一种用于测量和分析电磁信号的仪器。
它可以测量和分析各种电磁特性参数,如S参数(散射参数)、传输矩阵、反射系数等,并通过图形化界面显示结果。
以下是矢网分析仪的基本操作方法:
1. 连接测量端口:将被测设备或器件正确连接到矢网分析仪的测量端口上。
确保连接稳定和正确,以避免测量结果的失真。
2. 打开矢网分析仪:接通矢网分析仪的电源,并等待仪器启动完成。
3. 设置测量参数:通过仪器的菜单界面或前面板上的控制按钮,设置所需的测量参数,如频率范围、功率级别、测量模式等。
4. 校准仪器:在进行测量之前必须进行仪器校准,以消除仪器和连接线等部件对测量结果的影响。
通常有三种常见的校准方法:开路校准、短路校准和负载校准。
校准步骤通常由仪器或软件提供指导。
5. 进行测量:完成校准后,可以进行实际的测量。
选择所需的测量类型,如S 参数或传输矩阵,设置频率范围和测量参数,然后开始测量。
6. 分析和显示结果:矢网分析仪会将测量结果以图形或数值的形式显示在仪器的屏幕上。
通过观察和分析这些结果,可以评估被测设备或器件的性能和特性。
7. 保存和导出数据:如果需要将测量结果保存或导出,可以使用矢网分析仪的数据存储或导出功能。
通常可以选择保存为CSV、Excel等格式,以便后续分析和处理。
以上是矢网分析仪的基本操作方法,具体的操作步骤和功能会根据不同品牌和型号的矢网分析仪而有所不同。
因此,在实际操作时,还应参考仪器的用户手册或相关文档,以获取更详细和准确的操作指导。
矢量网络分析仪使用说明书
CW Frequency (连续波频率)
S11
Minimum frequency of the PNA (矢网最低频率) Maximum frequency of the PNA (矢网最高频率) 1 GHz
3. Power Settings(功率设置) Test Port Power -5 dBm for E8362/3/4 B, standard (测试端口功率) (本仪器默认功率为-5 dBm) Port Power Coupled On(开) (端口功率连接) Auto Attenuation On(开)
②完整的测量能力 该网络分析可以工作在以下测量状态: 频域扫描状态:测量激励信号为功率固定,频率变化信号。考察被测在不同频率 激励状态下等离子参数的变化; 功率扫描状态:测量激励信号为频率固定,功率扫描变化信号。考察被测在不同 功率激励状态下参数的变化; 连续波状态:测量激励信号为频率固定,功率固定信号。考察被测等离子在固定 激励状态下,响应状态参数的波动变化,E8362A最大测量时间长度可达到 3000 秒; 时间域测量状态:通过将被测的频率响应通过IFFT变化到时间域得到其时域冲击 响应,考察被测等离子响应信号的空中分布特性。E8362AIFFT运算点数为 160001 点,可保证时域测量的分辨率和测量时间宽度。
14
2. 区段扫描表格设置
3. 扫描时间设置 最小扫描时间根据扫描点数而定,另外扫描实际和传输线的长度有关,一般而言,扫描时间 设置为 0.5s 或者 1s 即可。
15
4. 扫描设置
3.1.6 数据格式及坐标比例 1. 数据格式包括: (1) Linear Mag: 即 Linear Magnitude Fotmat.只显示正值。 Y 轴表示:曲率测量时没有单位;非曲率测量单位为(W)。 (2). Log Mag:即 Log Mag (Logarithmic Magnitude) Format. 测量幅度值;Y 轴单位为 dB;典型的测量:返回损耗,插入损耗或者增益。 (3). Phase:即 Phase Format Y 轴表示相位,单位度;测量相位差。 (4) Group Delay: 即 Group Delay Format Y 轴表示时间。 (5). Smith Chart:即 Smith Chart Format 给出史密斯圆图。
矢量网络分析仪使用步骤.
矢量网络分析仪使用步骤 2014-12-5 Vanchip Confidential Confidential 示例矢量网络分析仪型号 ‹示例用的仪器型号是 Agilent E5071C ,该 仪器是 双端口网分(9K~6.5GHz)。
(下文简称矢量网路分析仪为网分) ‹使用仪器示 范: ¾ 第一步:校准仪器(包括固定线缆部分) ¾ 第二步:校准延长线 ¾ 第三 步:待测对象测量 ¾ 第四步:阻抗匹配 ‹ 附件:用网分仿真端口阻抗匹配 Vanchip Confidential Confidential 双端口矢量网络分析仪的面板 Vanchip Confidential Confidential 矢网的保护 矢网的保护:注意最大承受功率 (谨防高功率损坏端口!!!) Vanchip Confidential Confidential 第一步:校准仪器(包括固定线缆) Vanchip Confidential Confidential校准件型号 Open Short Load ThruConfidential线缆为 HUBBER+SUHNNER 品牌 这段固定线缆的用途是方便连接到各种待测件Confidential 保护网分端口----大功率端口须加 10dB 衰减器 2 端口衰减器接法:2 端口常用于天线口测量,有大功率的可能(须在校准前接好, 校准会对其损耗补偿,不影响测量结果 Confidential矢网的复位Confidential 设 Start/Stop 频率和 Mark 频点频率设定键 Confidential Display 中设 Traces 为 3Confidential 设显示 Trace 1 为 S11(Smith 选择 Trace 键,如 1,2,3Meas 选要测量的参数如S11,S21,S22 等Mode 选参数显示格式如 Smith,Log Mag 等1 端口Confidential 设显示 Trace 2 为 S21(Log MagConfidential 设显示 Trace 3 为 S22(Smith 2 端口 Confidential校准(按 Cal 键进入校准界面Confidential1:选择校准件的型号Confidential2:选择 Calibration Confidential3:选择两端口校准ConfidentialConfidential先按提示在 1 端口拧上 Open 校准件 再在面板上按对应 1 端 口 Open 键执行校准动作 同样方法校准 1 口的 Short/Load 状态 Confidential1 端口 Load 校准 1 端口 Short 校准 Confidential先按提示在 2 端口拧上Open 校准件 再在面板上按对应 2 端 口 Open 键执行校准动作 同样方法校准 2 口的 Short/Load 状态 Confidential2 端口 Short 校准 2 端口 Load 校准 Confidential准后 ReturnConfidentialTransmission 校准 Confidential 1-2 端口直通校准 ‹先把 1 和 2 端口通过 双阴 SMA 头连接上。
矢量网络分析仪简单操作手册
South Star Technology
区域四:选择栏,上下左右以及确认操作
区域五:
按键说明:a) Marker: Marker点的设定菜单 b) Markersearch: Marker搜查 c) Markerfctn: Marker 光标功能 d) Analysis: 仿真功能
South Star Technology
设定 f) Display显示:显示窗口的设定、测试扫描线
的模拟参照等 g) Avg 平均值、平滑系数的设定 h) CAL:校准菜单
区域三:常用功能操作栏
按键说明:a) Start: 起始频率设定 b) Stop:: 终止频率设定 c) Center: 中心频率的设定 d) Span: 扫描频宽的设定 e) Sweepsetup:扫描设置 f) Trigger: 触发
当前波形:
矢量网络分析仪简单操作
South Star Technology
矢量网络分析仪简单操作 当前与存储波形同时显示。
三、测试其他参数
矢量网络分析仪简单操作
测试有源GPS时候叫 增益
South Star Technology
多窗口显示 1. 按区域二面板的 Display按钮,进入如下 界面:
区域二:常用功能操作栏
按键说明:a) ChannelMax: 通道最大化 b) TraceMax: 轨迹最大化 c) Meas 测量类型:S11S21S12S22 转换调整、 d) Format 格式:LOG、PH、DELAY、SMITH
POLAR 、LINMAG、SWR 、REAL 、IMAG e) Scale 标尺:扫描线、基准、位置、参考线的
激活窗口 然后选择 Continuous 即好
系列矢量网络分析仪安全操作及保养规程
系列矢量网络分析仪安全操作及保养规程引言本文档旨在为使用矢量网络分析仪的操作人员提供安全操作和正确的保养方法,以确保设备的安全运行和延长其使用寿命。
请在使用矢量网络分析仪之前仔细阅读本文档,并按照文中规定执行操作。
安全操作规程1.在操作矢量网络分析仪之前,请确保已仔细阅读并理解设备的用户手册,并熟悉设备的基本原理和操作方法。
2.确保工作区域清洁整洁,并远离任何可能引起静电干扰的物质。
3.当前,操作人员应穿着适当的防静电服,并使用相关的静电防护器件,以避免对设备造成静电损害。
4.在操作设备之前,应检查设备及其附件的完整性,并确保所有连接和插头都正常连接。
5.切勿使用损坏的设备或配件,如发现损坏的部分,应立即向维护人员报告并更换。
6.在接通设备电源之前,确保电源开关处于关闭状态,以避免电源突然接通时设备损坏或危险发生。
7.在设备运行期间,应注意观察设备的运行状态,如发现任何异常情况(如异常噪声、烟雾等),应立即停止操作并联系维修人员。
8.使用正确的操作方法和指示进行设备操作,避免过度施加力量或无理切换开关,以防止设备发生电路或功能损坏。
9.在操作设备之前,务必使用正确的电源电压和频率。
10.在设备操作完成后,应正确关闭电源开关,并在操作结束时进行正确的设备关机。
保养规程1.定期检查设备的外观,确保设备表面干净整洁。
2.使用专用的清洁剂和软布清洁设备的表面。
切勿使用酸性或碱性清洁剂,以免损坏设备的外壳。
3.如果设备的连接接口有污垢或氧化物,请使用专用的清洁工具将其清理干净,以确保良好的连接。
4.定期校准设备,以确保其测量结果的准确性。
请参考设备手册中的校准步骤,或联系维修人员进行校准。
5.在设备长时间未使用时,应将设备放置在干燥的环境中,并用防尘罩覆盖设备,以防止灰尘积聚。
6.避免设备暴露在高温、潮湿或腐蚀性环境中,以免影响设备的性能。
7.如果设备需要长时间存放,建议先将其清洁干净,然后放置在适当的包装盒中,并存放在干燥、阴凉的地方。
兴仓矢量网络分析仪安全操作及保养规程
兴仓矢量网络分析仪安全操作及保养规程1. 引言兴仓矢量网络分析仪是一种高性能的测试仪器,用于测量和分析电路中的信号。
为确保测试人员和仪器的安全,本文档将介绍兴仓矢量网络分析仪的安全操作和保养规程。
2. 安全操作规程为保证使用者的安全和仪器的可靠性,使用者在操作兴仓矢量网络分析仪时,应遵守以下规程:2.1. 环境在操作兴仓矢量网络分析仪之前,请确保操作环境符合以下要求:- 温度:操作环境的温度应在0℃ 至40℃ 之间。
- 湿度:操作环境的湿度应在 20% 至 90% RH(相对湿度)之间,无结露。
- 电源:使用符合安全要求的电源插座,并保持电源稳定。
2.2. 操作准备在操作兴仓矢量网络分析仪之前,请做好以下准备工作: - 仪器检查:仔细检查仪器是否有明显的损坏或松动的部件。
如发现问题,请勿操作仪器,并联系相关技术人员进行修复。
- 连接设备:根据测试需求,正确连接被测电路与仪器。
- 软件设置:根据测试需求,正确设置仪器的软件参数。
2.3. 操作步骤按照以下步骤进行兴仓矢量网络分析仪的操作: 1. 打开电源:将电源开关置于“ON”位置,注意观察仪器是否正常启动。
2. 启动软件:根据仪器型号,启动相应的软件界面。
3. 设置测试参数:根据测试需求,设置测试频率、功率等参数。
4. 进行测试:点击开始测试按钮,观察测试结果。
5. 停止测试:测试完成后,点击停止测试按钮。
6. 关闭电源:将电源开关置于“OFF”位置,等待仪器完全关闭后,才能断开电源。
2.4. 安全注意事项在操作兴仓矢量网络分析仪时,请注意以下安全事项: - 高压警示:兴仓矢量网络分析仪中可能存在高压部分,请避免直接触碰。
- 防护接地:使用者应确保自身和测试环境接地良好,以减少静电对仪器的损坏。
- 禁止潮湿环境使用:请勿在潮湿的环境下操作兴仓矢量网络分析仪,以防触电或引起仪器故障。
- 禁止操作无经验人员:未经培训的人员禁止操作兴仓矢量网络分析仪,以避免操作不当导致人员伤害或仪器损坏。
网络分析仪使用说明书
1 目的本使用说明书为规范矢量网络分析仪的操作,避免操作不当引起的仪器损坏;作为培训文件使公司技术人员了解本仪器的使用。
2 适用范围本使用说明书适用于公司范围内的所有Anglent E50系列矢量网络分析仪的使用(其他型号具有一定的实用价值,但最大区别在于按键位置以及功能方面有细小区别)。
3 主要职责3.1 各部门设备使用者负责实施设备一级保养工作。
3.2 各部门安排专人负责实施设备的定期保养管理,监督日常保养工作之实施。
3.3 对新进员工有必要学习此文件时进行培训学习。
4 仪器操作注意事项4.1 测试产品时,不能直接加电测试。
4.2 测试功放前,必须在频谱仪上检测过没有自激,才能用网络仪测其它指标。
4.3 防止有大的直流电加入,网络仪最大能承受10V 的直流电。
4.4 防止过信号的输入。
4.4.1 网络分析仪的最大允许输入信号为20dBm 。
4.4.2 输入信号大于10dBm 时,应加相应的衰减器。
4.5 仪器使用前确保已接地。
5 仪器面板介绍 5.1 按键区域1·ACTIVE CH/TRACE :活动通道区; 2·软驱; 3·RESPONSE :响应区; 4·NAVIGATION :导航区;5·ENTRY :输入区; 6·STIMULVS :激励区;7·MKR/ANALYIS :标定点/分析;8·INSTRSTATE :设备状态区。
注:见“11 按键翻译”。
1 2 36 4 57 8软菜单USB 接口矢量网络分析仪使用说明书版次V1.0 页次2/165.21 2 3 4 5Tr1 S11 SWR 1.000/Ref 1.0000Tr2 S21 Logmag 10dB/Ref 0.00dBTr3 S22 SWR 1.000/Ref 1.00001.表示通道编号;2.表示通道类型;3.表示通道的格式;4.表示通道在显示屏上每格所表示的数值;5.表示通道在显示屏上参考线所在的格子数值。
