标准归档图(竣工图)纸折叠方法

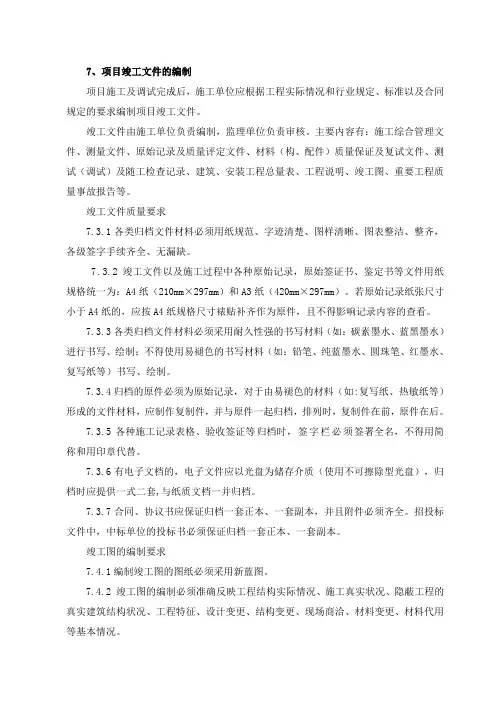

竣工图绘制要求
7、项目竣工文件的编制项目施工及调试完成后，施工单位应根据工程实际情况和行业规定、标准以及合同规定的要求编制项目竣工文件。
竣工文件由施工单位负责编制，监理单位负责审核。
主要内容有：施工综合管理文件、测量文件、原始记录及质量评定文件、材料（构、配件）质量保证及复试文件、测试（调试）及随工检查记录、建筑、安装工程总量表、工程说明、竣工图、重要工程质量事故报告等。
竣工文件质量要求7.3.1各类归档文件材料必须用纸规范、字迹清楚、图样清晰、图表整洁、整齐，各级签字手续齐全、无漏缺。
7.3.2竣工文件以及施工过程中各种原始记录，原始签证书、鉴定书等文件用纸规格统一为：A4纸（210mm×297mm）和A3纸（420mm×297mm）。
若原始记录纸张尺寸小于A4纸的，应按A4纸规格尺寸裱贴补齐作为原件，且不得影响记录内容的查看。
7.3.3各类归档文件材料必须采用耐久性强的书写材料（如：碳素墨水、蓝黑墨水）进行书写、绘制；不得使用易褪色的书写材料（如：铅笔、纯蓝墨水、圆珠笔、红墨水、复写纸等）书写、绘制。
7.3.4归档的原件必须为原始记录，对于由易褪色的材料（如:复写纸、热敏纸等）形成的文件材料，应制作复制件，并与原件一起归档，排列时，复制件在前，原件在后。
7.3.5各种施工记录表格、验收签证等归档时，签字栏必须签署全名，不得用简称和用印章代替。
7.3.6有电子文档的，电子文件应以光盘为储存介质（使用不可擦除型光盘），归档时应提供一式二套,与纸质文档一并归档。
7.3.7合同、协议书应保证归档一套正本、一套副本，并且附件必须齐全。
招投标文件中，中标单位的投标书必须保证归档一套正本、一套副本。
竣工图的编制要求7.4.1编制竣工图的图纸必须采用新蓝图。
7.4.2 竣工图的编制必须准确反映工程结构实际情况、施工真实状况、隐蔽工程的真实建筑结构状况、工程特征、设计变更、结构变更、现场商洽、材料变更、材料代用等基本情况。
归档施工文件及竣工图编制要求
归档施工文件及竣工图编制要求（一）施工文件编制要求1、施工文件及竣工图（含电子文件）由承包人根据施工合同要求和国家、地方、行业有关规定标准，在工程施工全过程中编制而成，不得延误编制施工文件及竣工图（含电子文件）、漏报试验报告等，监理单位要负责审核。
2、属民用机场建设项目施工文件须用民航专业工程用表，非民用机场建设项目施工文件须用《建筑工程资料管理规程》（DB64/266）表格真实、准确填写，属单位工程和各分部工程质量验收表格须加盖单位公章。
3、承包人提交施工文件的整理和组卷等必须按照《扩建工程建设项目档案收集、整理、归档、移交管理办法》要求执行。
（二）竣工图（含竣工图电子文件）1、承包人技术人员应采用加盖设计院出图章、注册设计师图章、审图机构审图专业章的新蓝晒图编制竣工图，确保竣工图成果与竣工实际相符，有变更的部分须按实际情况修改到位（含竣工图电子版）。
2、承包人提交的竣工图为二次深化设计图时，必须经过主设计单位审核确认后方可将二次深化设计施工图，作为竣工图进行编制。
3、承包人提交竣工图（含竣工图电子文件）的时间、数量、整理和组卷等须符合《银川河东国际机场三期扩建工程竣工图归档编制办法》要求。
应使用韧力大、耐久性强的专用出图纸，并按《技术制图复制图的折叠方法》（GB/T10609.3）对不同幅面图纸统一折叠成A4幅面，图标栏露出。
（三）承包人采购设备时形成的设备资料1、承包人采购设备，由承包人、监理方供货方现场开箱按照设备装箱清单清点核对无误后，再由承包人按照相关规定进行收集、整理、归档、验收和移交。
2、承包人需要提供下列技术资料和图纸：（1）随机文件材料应包括以下内容：1）装箱单和备品备件、工具明细表（原件）；2）设备、材料出厂合格证书、出厂技术检验文件、出厂精度（性能）检验记录；3）设备安装手册、技术说明书、操作及使用说明书，以及组装、拆卸时所需要的技术资料；4）设备基础、控制原理和控制接口资料、图纸及随机图纸；5）设备及土建设施的有关图纸说明书、技术文件等；6）进口设备商检证明、海关报关单及原产地证明等文件；7）设备三包凭证、软件授权书、随机光盘、系统软件和操作手册；8）其它需要归档的设备随机文件资料。
竣工图的编制与整理
④加写说明
凡设计变更、洽商的内容应当在竣工图上修改的， 凡设计变更、洽商的内容应当在竣工图上修改的，均 应用绘图方法改绘在蓝图上，不再加写说明。 应用绘图方法改绘在蓝图上，不再加写说明。如果修改 后的图纸仍然有内容无法表示清楚， 后的图纸仍然有内容无法表示清楚，可用精炼的语言适 当加以说明。 当加以说明。
⑤注意事项
施工图纸目录必须加盖竣工图章，作为竣工图归档。 施工图纸目录必须加盖竣工图章，作为竣工图归档。凡 有作废、补充、增加和修改的图纸， 有作废、补充、增加和修改的图纸，均应在施工图目录上 标注清楚。即作废的图纸在目录上扛掉， 标注清楚。即作废的图纸在目录上扛掉，补充的图纸在目 录上列出图名、图号。 录上列出图名、图号。 如某施工图改变量大，设计单位重新绘制了修改图的， 如某施工图改变量大，设计单位重新绘制了修改图的， 应以修改图代替原图，原图不再归档。 应以修改图代替原图，原图不再归档。 凡是洽商图作为竣工图，必须进行必要的制作。 凡是洽商图作为竣工图，必须进行必要的制作。
③内容变更
画大样改绘：在原图上标出应修改部位的范围，后在需要修改的 画大样改绘：在原图上标出应修改部位的范围， 图纸上绘出修改部位的大样图， 图纸上绘出修改部位的大样图，并在原图改绘范围和改绘的大样图 处标明修改依据。 处标明修改依据。 另绘补图修改：如原图纸无空白处， 另绘补图修改：如原图纸无空白处，可把应改绘的部位绘制硫酸 纸补图晒成蓝图后，作为竣工图纸，补在本专业图纸之后。 纸补图晒成蓝图后，作为竣工图纸，补在本专业图纸之后。具体做 法为：在原图纸上画出修改范围，并注明修改依据和见某图（图号） 法为：在原图纸上画出修改范围，并注明修改依据和见某图（图号） 及大样图名；在补图上注明图号和图名，并注明是某图（图号） 及大样图名；在补图上注明图号和图名，并注明是某图（图号）某 部位的补图和修改依据。 部位的补图和修改依据。 个别蓝图需重新绘制竣工图： 个别蓝图需重新绘制竣工图：如果某张图纸修改不能在原蓝图上 修改清楚，应重新绘制整张图作为竣工图。 修改清楚，应重新绘制整张图作为竣工图。重绘的图纸应按国家制 图标准和绘制竣工图的规定制图。 图标准和绘制竣工图的规定制图。
竣工档案的编制方法
竣工档案的编制方法第一条由我司承接的新建、改建、扩建的建筑工程，都必须按本办法的规定，由项目经理部技术负责人主持组织人员编制完整、准确的竣工档案存档。
第二条竣工档案的内容：报送市城建档案和建设单位的，按《市建筑工程竣工档案编制及报送规定》附件二整理，外地工程按工程所在地的标准整理，报送公司档案室的按公司有关规定执行。
采用新工艺、新技术的工程按有关要求据实增加。
第三条竣工档案的内容必须符合《建筑工程施工质量验收统一标准》和其它有关规定的要求，真实反映工程过程和工程竣工后的实际情况，不得随意涂改。
第四条公司档案室对竣工档案的组卷整理装订，依照建设部《城建档案案卷质量规定》以及《市城建档案案卷质量要求》进行编目，并做到完整、准确，签证完备。
第五条竣工档案文件材料编制（一）文件材料及其排列竣工文件材料按先批复后请示，先正文后附件，先文字材料后附图组卷。
（二）文件材料的规格尺寸文字材料的规格尺寸为A4（297×mm），同一卷内要求同样规格；小于标准的要进行托裱，可将几张文件同时托裱在标准规格的白纸上，文件右边与白纸右边靠齐，上下几张文件呈阶梯式排列。
（三）组卷方法和要求立卷原则：施工技术档案资料的组卷必须遵循建筑工程文件材料的自然形成规律，按照时间先后，按其特征，按其专业加以排列。
保管与利用。
立卷要求：①保证文件材料的真实性和完整性；②原则上按单项工程立卷。
③文件材料和竣工图分别组卷。
④每卷厚度在15mm以内。
第六条竣工图编制（一）“竣工图”标志应有明显的“竣工图”字样，并包括有编制单位名称、制图人、审核人和编制日期等基本内容。
（二）施工图没有变更的，在原施工图上加盖“竣工图章”后作为竣工图（三）施工图有局部变更的，在原施工图上进行修改、补充，并加盖“竣工图章”作为竣工图，要注明修改依据。
（四）凡结构形式改变、工艺改变、平面布置改变；或者在一张图纸上改动部分超过30%且不宜在原施工图上修改的，应当根据设计变更文件需重新、绘制竣工图。
工程档案整理入档要求和标准
工程档案整理入档要求和标准工程档案整理入档的要求和标准主要包括以下几个方面：1. 完整性：归档资料应当齐全，包括设计文件、施工图纸、项目合同、验收报告等，确保档案完整性。
2. 准确性：归档资料应当准确无误，所有文件的内容应当符合实际情况，以便后续查询和审查。
3. 可读性：所有归档资料应当保持良好的可读性，文件应当整洁有序，字迹清晰，不得涂改或者有遗漏。
4. 保密性：一些涉及商业秘密或者个人隐私的文件，应当做好保密工作，限制其查阅范围。
5. 质量要求：归档的工程文件应为原件。
工程文件的内容及其深度必须符合国家有关工程勘察、设计施工监理等方面的技术规范、标准和规程。
内容必须真实、准确，与工程实际相符合。
文件内容应采用耐久性强的书写材料，不得使用易褪色的书写材料。
工程文件字迹应清楚、图样清晰、图表整洁、资料进度必须与工程现场进度一致、做到签字及时、盖章手续完备。
工程文件中文字材料幅面尺寸规格宜为A4幅面（297×210L），图纸宜采用国家标准图幅。
工程文件的纸张应采用能够长期保存的韧力大、耐久性强的纸张。
图纸一般采用蓝晒图，竣工图应是新蓝图、所有竣工图均应加盖竣工图章。
竣工图章的基本内容包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监等。
竣工图章应使用不易褪色的红印泥，应盖在图标栏上方空白处。
利用施工图改绘竣工图，必须标明变更修改依据，凡施工图结构、工艺、平面布置图等有重大改变，或变更部分超过图面1/3的，应当重新绘制竣工图。
不同幅面的工程图纸应按《技术制图复制图的折叠方法》（GB/）统一折叠成A4幅面（297×210L），图标栏露在外面。
6. 电子化要求：对于电子版的工程档案，需要进行备份并确保其可读性和完整性。
同时，需要按照国家相关规定进行加密和安全管理，防止数据泄露和非法访问。
7. 存储和保管：工程档案需要按照国家相关规定进行存储和保管，需要具备适当的存储环境和设施，并定期进行检查和保养，以确保其长期保存和利用。
工程档案归档整理规则及方法
项目档案工作的原则
•工作原则：一要按照《档案法》的规 定，实行集中统一领导、分级管理的
原则。二要保证项目档案的完整、准
确、系统以及安全保管和有效利用； 保证满足竣工后的生产、运行、维护、 改（扩）建的需要。
4.项目档案工作的基本要求
熟知项目档案工作法规与标准
建立健全项目档案管理制度与工作标准
1
施工图设计、工程预算、 设计总结
2
3
设计变更、竣工图
4.施工过程管理文件
开工、竣工报告、施工组织设计，土建 工程文件材料
各分部、分项工程质量评定及质量记录，土建 （电气）质量控制记录及报审，建筑及安装工 程原始记录、隐蔽工程记录、施工质量事故和 永久性缺陷记录
电气设备文件材料，一次、二次设备试验报告，设 备安装使用说明书、材料复试报告、设计变更通知 单、工程联系单等
2.项目档案的特点
成套性。 原始性。
专业性。 多样性。 动态性。
3.项目档案工作的性质和原则
项目档案工作的性质 项目档案工作性质：项目档案工作是 一项以项目管理为中心内容的专业性和 服务性工作。有独立的工作对象，特定 的工作内容和专门的工作方法。为工程 建设提供技术资料保障，是工程管理不 可缺少的一部分。
3 案卷的编目 3.1 编制卷内文件页号 3.1.1 装订成册的案卷卷内文件均按有书写内容的页面编号， 单面书写的文件在右下角，双面书写的文件，正面在右下角， 背面在左下角，每卷单独编号，页号从“1”开始。 3.1.2印刷成册的科技文件材料，自成一卷的，原目录可代替 卷内目录，不必重新编写页码。 3.1.3 竣工图每册自成一卷，不必重新编写页号，每件须盖档 号章，样式见模板。原“工程图纸目录”作为该案卷的第一件。 3.1.4 案卷封面、卷内目录、卷内备考表不编写页号。 3.2 案卷排列顺序：案卷封面—卷内目录—文件材料—备考表。
建设工程文件归档整理规范
建设工程文件归档整理规范GB/T 50328—20012002-01-01 发布2002-05-01 实施（中华人民共和国建设部、国家质量监督检验检疫总局联合发布）*1总则1.0.1为加强建设工程文件的归档整理工作，统一建设工程档案的验收标准，建立完整、准确的工程档案，制定本规范。
1.0.2本规范适用于建设工程文件的归档整理以及建设工程档案的验收。
专业工程按有关规定执行。
1.0.3建设工程文件的归档整理除执行本规范外，尚应执行现行有关标准的规定。
2 术语\2.0.1建设工程项目（c o n s t r u c t i o n p r o j e c t）经批准按照一个总体设计进行施工，经济上实行统一核算，行政上具有独立组织形式，实行统一管理的工程基本建设单位。
它由一个或若干个具有内在联系的工程所组成。
2.0.2单位工程（s i n g l e p r o j e c t）具有独立的设计文件，竣工后可以独立发挥生产能力或工程效益的工程，并构成建设工程项目的组成部分。
2.0.3分部工程（s u b p r o j e c t）单位工程中可以独立组织施工的工程。
2.0.4建设工程文件（c o n s t r u c t i o n p r o j e c t d o c u m e n t）在工程建设过程中形成的各种形式的信息记录，包括工程准备阶段文件、监理文件、施工文件、竣工图和竣工验收文件，也可简称为工程文件。
￥2.0.5工程准备阶段文件（s e e d t i m e d o c u m e n t o f ac o n s t r u c t i o n p r o j e c t）工程开工以前，在立项、审批、征地、勘察、设计、招投标等工程准备阶段形成的文件。
2.0.6监理文件（p r o j e c t m a n a g e m e n t d o c u m e n t）监理单位在工程设计、施工等监理过程中形成的文件。
施工文件及竣工图整理归档规定（B版）
施⼯⽂件及竣⼯图整理归档规定（B版）中国⽯油独⼭⼦⽯化公司改扩建炼油及新建⼄烯⼯程版本号 B签发⽇期2009-03-16施⼯⽂件及竣⼯图整理归档规定D200501-PMT-DCG-PR-0005版本号签发或修改说明制⽂⼈⽇期审核⼈⽇期批准⼈⽇期A ⾸次发布张凡2005-10-08 严明2005-11-15 胡永庆2005-11-17B第⼆次发布张凡2009-03-02严明2009-03-16 ⽩继晨2009-03-16 ⽂件所有⼈：⼯程建设指挥部综合管理部⽬录1 范围2 规范性引⽤⽂件3 术语和定义4 职责5 管理内容与要求6 相关记录1 范围本标准规定了中国⽯油独⼭⼦⽯化公司改扩建炼油及新建⼄烯⼯程施⼯⽂件、竣⼯图等的编制、整理及归档管理内容和要求。
本标准适⽤于中国⽯油独⼭⼦⽯化⼯程建设指挥部（简称指挥部）各专业管理部门和相关单位。
2 规范性引⽤⽂件下列⽂件中的条款通过本标准的引⽤⽽成为本标准的条款。
凡是注⽇期的引⽤⽂件，其随后所有的修改单（不包括勘误的内容）或修订版均不适⽤于本标准，然⽽，⿎励根据本标准达成协议的各⽅研究是否可使⽤这些⽂件的最新版本。
凡是不注⽇期的引⽤⽂件，其最新版本适⽤于本标准。
GB/T 11822-2000 科学技术档案案卷构成的⼀般要求DA/T 28-2002 国家重⼤建设项⽬⽂件归档要求与档案整理规范GB 50319—2000 建设⼯程监理规范中国⽯油天然⽓股份有限公司炼油化⼯建设项⽬竣⼯验收⼿册3 术语和定义下列术语和定义适⽤于本标准。
3.1 竣⼯⽂件是指项⽬竣⼯时形成的反映施⼯(指建筑、安装)过程和项⽬真实⾯貌的⽂件，主要由项⽬施⼯⽂件、项⽬竣⼯图和监理⽂件组成。
3.2 施⼯⽂件是指项⽬施⼯过程中形成的反映项⽬建筑、安装情况的⽂件。
3.3 竣⼯图是指项⽬竣⼯后按照⼯程实际情况所绘制的图纸。
3.4 监理⽂件是指监理单位对项⽬⼯程质量、安全、进度和建设资⾦使⽤等进⾏控制的⽂件。
竣工资料归档标准及要求
G.M.M.C
竣工资料归档要求
工程质量控制资料（隐蔽工程验收、安全和功能检 验资料）
1、归档资料必须为原件； 2、工序报验单与隐蔽验收单一一对应，且页码与目
录吻合； 3、隐蔽工程涉及的节点图与竣工图纸内容一致； 4、蓄水试验一般做一次，报奖项目需做2次。
G.M.M.C
竣工资料归档要求
第八册：项目履约管 理记录目录
1、按分册目录进行整 理，组卷清晰、封面统 一、页码准确； 2、若与前面几册有重 复内容，请以复印件装 订成册，以便查阅。
G.M.M.C
谢谢！
G.M.M.C
G.M.M.C
三、竣工报告
必须以原件归档。
G.M.M.C
四、安全无事故证明
G.M.M.C
四、安全无事故证明
一般由甲方出具，需写明项目名称、开竣工的时 间，并加盖建设单位公章(若安监站肯出具最好由 安监站出具）
G.M.M.C
五、室内环境检测报告
G.M.M.C
五、室内环境检测报告
1、若委托单位为发包方，归档资料为原件或盖当地 档案馆红章或发包方公章的复印件； 2、若委托单位为我司，则归档资料必须为原件； 3、零星工程、样板房等工程，考虑到费用不办理时 ，需建设单位出具盖有红章的证明。
G.M.M.C
六、消防验收合格意见书
1、应以盖有发包方公章或当地 档案馆红章的复印件归档； 2、消防验收内容应包含我方施 工区域； 3、零星工程、样板房等工程， 发包方不愿办理的，需出具盖有
发包方公章的复印件。
G.M.M.C
七、工程质量监督报告
1、应以盖有档案馆红章 或盖有发包方公章的复印 件归档； 2、若项目未进行合法备 案，则点关注的资料
竣工图的编制及图纸折叠方法
2、按施工图施工而没有任何变更的图纸，在原施工图上加盖竣工图 章，作为竣工图。 3、如某一张施工图由于改变大，设计单位重新绘制了修改图的，应 以修改图代替原图，原图不再归档。 4、凡是洽商图作为竣工图，必须进行必要的制作。 如洽商图是按正规设计图纸要求进行绘制的可直接作为竣工图，但需 统一编写图名图号，并加盖竣工图章，作为补图。在图纸说明中注明 此图是哪图哪个部位的修改图，还要在原图修改部位标注修改范围， 并标明见补图的图号。 如洽商图未按正规设计图纸要求绘制，应按制图规定另行绘制竣工图， 其余要求同上。 5、某一洽商可能涉及二张或二张以上图纸，某一局部变化可能引 起 系统变化，凡涉及到的图纸及部位均应按规定修改，不能只改其一， 不改其二。 6、不允许将洽商的附图原封不动的贴在或附在竣工图上作为修 改。 凡修改的内容均应改绘在蓝图上或用作补图的办法附在本专业图纸之 后。 7、某一张图纸，根据规定的要求，需要重新绘制竣工图时，应按绘 制竣工图的要求制图。 8、改绘注意事项 （1）修改时，字、线、墨水使用的规定： 字：采用仿宋字，字体的大小要与原图采用字体的大小相协调，严禁 错、别、草字。 线：一律使用绘图工具，不得徒手绘制。 墨水：使用黑色墨水。严禁用圆珠笔、铅笔和非黑色墨水。 （2）改绘用图的规定： （3）修改方法的规定： 施工蓝图的改绘不得用刀刮、补贴等办法修改，修改后的竣工图不得
修改的补图上要绘图签，标明图名、图号、工 程号等内容，并在说明中注明是某图某
部位的补图，并写清楚修改依 据。一般适用于难于在原修改部位修改和本图又无空白
处时某一剖面图大样图或改动较大范围的修改。
（5）加写说明法 凡工程洽商、设计变更的内容应当在竣工图上修改的，均应用做 图的方法改绘在蓝图
图纸的叠法
正规的施工图纸宜采用国家标准图幅，必须叠成A4幅面(297mm×210mm)，且图标栏露在外面。
不同幅面工程图纸的折叠方法不同，在《技术制图复制图的折叠方法》（GB/10609.3 89)中有详细表述不同幅面的工程图纸应统一折叠成A4幅面（297mm×210mm），横向按手风琴式折叠，竖向按顺时针方向向内折，图标栏露在外面（按《技术制图复制图的折叠方法》）（GB/10609.3――-89）最后按项目把图纸放进专门的A4纸大小的档案盒里，做好目录（如果没有专门的软件就写在EXCEL里面，方便查找），在档案盒上面写上盒的流水号，并注明里面内容。
1.有装订边的图纸折叠后必须留出装订边。
2.图纸折叠后标题栏必须在向上翻出，在折叠后图纸的右下角，以便查阅叠完后，要一只手就能抖开的简单说就是对折再对折……直到成A4大小，然后把标签的角反折过来，露出名称。
技巧：对折时把带标签的那面放外面，否则对折后标签露不出来A0号竣工图纸应该怎么折叠成A4大小?如有图样最好!纤长边对折2次成手风琴式，再对折2次就形成A4的竣工图了。
A0,A1,A3图纸怎么叠按长轴方向分三等分向中间对叠，然后旋转重复一次，这样得到的大小是18开，携带方便且不易损害图纸。
A3的图纸把有图的那一面朝里，对折一下就行了，成A4大小就行，然后把有标题栏的那个角折出来。
其他型号的图纸最终也是要叠成A4大小的，主要遵循的是折角最小的原则。
A1的工程图纸怎么折成A4的啊？A1=2*A2=4*A3=8*A4所以对折一次变成A2，再对折成A3，再对折成A4，答案是对折3次！A0 A1 号图纸怎么叠另外cad出图的时候怎么出成颜色为黑色的?同幅面的工程图纸可按国家标准《GB/T10609.3-89 技术制图复制图的折叠方法》统一折叠成A4幅面（297X210ｍｍ），图样标题栏应露向正面。
在打印设置中,编辑打印样式表,将所有颜色改成黑色,各种颜色的线宽根据需要设定即可.例如,7号笔(黑色)画粗实线为0.5, 其余颜色画细实线为0.15,. 建议制图时,把不同线形画在不同的层上,设成不同颜色以对应打印样式表中的颜色和线宽.一般都是根据各地档案馆要求，有档案馆会组织专门培训的。
图纸的叠法
正规的施工图纸宜采用国家标准图幅，必须叠成A4幅面(297mm×210mm)，且图标栏露在外面。
不同幅面工程图纸的折叠方法不同，在《技术制图复制图的折叠方法》（GB/10609.3 89)中有详细表述不同幅面的工程图纸应统一折叠成A4幅面（297mm×210mm），横向按手风琴式折叠，竖向按顺时针方向向内折，图标栏露在外面（按《技术制图复制图的折叠方法》）（GB/10609.3――-89）最后按项目把图纸放进专门的A4纸大小的档案盒里，做好目录（如果没有专门的软件就写在EXCEL里面，方便查找），在档案盒上面写上盒的流水号，并注明里面内容。
1.有装订边的图纸折叠后必须留出装订边。
2.图纸折叠后标题栏必须在向上翻出，在折叠后图纸的右下角，以便查阅叠完后，要一只手就能抖开的简单说就是对折再对折……直到成A4大小，然后把标签的角反折过来，露出名称。
技巧：对折时把带标签的那面放外面，否则对折后标签露不出来A0号竣工图纸应该怎么折叠成A4大小?如有图样最好!纤长边对折2次成手风琴式，再对折2次就形成A4的竣工图了。
A0,A1,A3图纸怎么叠按长轴方向分三等分向中间对叠，然后旋转重复一次，这样得到的大小是18开，携带方便且不易损害图纸。
A3的图纸把有图的那一面朝里，对折一下就行了，成A4大小就行，然后把有标题栏的那个角折出来。
其他型号的图纸最终也是要叠成A4大小的，主要遵循的是折角最小的原则。
A1的工程图纸怎么折成A4的啊？A1=2*A2=4*A3=8*A4所以对折一次变成A2，再对折成A3，再对折成A4，答案是对折3次！A0 A1 号图纸怎么叠另外cad出图的时候怎么出成颜色为黑色的?同幅面的工程图纸可按国家标准《GB/T10609.3-89 技术制图复制图的折叠方法》统一折叠成A4幅面（297X210ｍｍ），图样标题栏应露向正面。
在打印设置中,编辑打印样式表,将所有颜色改成黑色,各种颜色的线宽根据需要设定即可.例如,7号笔(黑色)画粗实线为0.5, 其余颜色画细实线为0.15,. 建议制图时,把不同线形画在不同的层上,设成不同颜色以对应打印样式表中的颜色和线宽.一般都是根据各地档案馆要求，有档案馆会组织专门培训的。
竣工资料： 科技归档整理办法
科技档案归档整理办法（试行）1、目的为做好xx工程基建档案管理工作，统一工程文件归档与档案整理，特制定本办法。
2、依据《水利工程建设项目档案管理规定》水办…2005‟480号《科学技术档案案卷构成的一般要求》GB／T 11822—2008《国家重大建设项目文件归档要求与档案整理规范》DA／T28-2002《水利工程建设项目验收管理办法》水办…2005‟366号《水利科学技术档案管理规定》水办…2010‟80号3、工程建设文件材料归档范围、保管期限（见附件1）4、归档份数4.1施工文件材料。
长城水务公司归档保存2套，正本1套，副本1套。
4.2监理文件材料公司归档1套正本。
4.3勘测设计及科研项目文件依据合同要求份数归档。
5、归档文件的质量要求5.1归档的文件应为原件。
5.2文件的内容及其深度必须符合国家有关工程勘察、设计、施工、监理等方面的技术、规范、标准和规程。
5.3文件的内容必须真实、准确、系统、与工程实际相符合。
5.4文件应采用耐久性强的书写材料，如：碳素墨水、蓝黑墨水，不得使用易褪色的书写材料，如：红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等。
5.5文件应字迹清楚、图样清晰、图表整洁、竣工图及声像材料必须标注的内容清楚、签字盖章手续完备。
5.6文件中文字材料幅面尺寸规格宜为A4幅面（297mm*210mm）。
图纸宜采用国家标准图幅。
归档图纸应按《技术制图复制图的折叠方法》（GB/T10609.3-1989）要求统一折叠成A4幅面（297mm*210mm），图标栏露在外面。
5.7竣工图是工程档案的重要组成部分，必须做到完整、准确、清晰、系统、修改规范、签字手续完备。
5.7.1竣工图应是新的蓝晒图。
计算机出图必须清晰、不得使用计算机出图的复印件。
5.7.2竣工图须由编制单位在图标上方空白处逐张加盖“竣工图章”（见附件2）1)竣工图章的基本内容包括：竣工图字样、编制单位、编制人、技术负责人、编制日期、监理单位、审核人及日期。
竣工图绘制、编制、规范、折叠方法整理汇总
竣工图绘制、编制、规范、折叠方法整理汇总竣工图编制要求一、竣工图的基本概念竣工图（纸质竣工图和竣工图电脑数据）是建设工程在施工过程中所绘制的一种“定型”图样。
它是建筑物、施工结果在图纸（或图形数据）上的反映，是最真实的记录，是城建档案的核心。
二、竣工图的编制职责范围竣工图编制的组织由建设单位负责，建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。
纸质竣工图原则上由施工单位负责编制，因重大变更需要重新绘制竣工图，由责任方负责编制。
即：因设计原因所造成的由设计单位负责重新绘制；由施工单位所造成的，由施工单位负责重新绘制；由建设单位所造成的，由建设单位会同设计单位及施工单位协商处理。
竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。
三、纸质竣工图的编制方法（一）凡按施工图进行施工没有变更的工程，由施工单位负责在原设计施工图上加盖“竣工图”标志章，即作为竣工图，（竣工图标志章的规格尺寸统一为80mm*50mm）。
（二）凡在施工中的一般性变更，能够在原设计施工图上加以修改补充的，可不重新绘制竣工图，由施工单位在修改部位上杠改，用黑色签字笔注明修改内容并在修改部位附近空白处引线指示，盖上修改标志章（修改标志章统一规定尺寸为30mm*10mm），注明修改单日期、字、号、条，盖上竣工图章后即作为竣工图。
由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制，修改完成后，由施工单位加盖竣工图章。
（三）凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的，应局部或全部重新绘制竣工图。
重新绘制的（包括电脑绘制的）竣工图，图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样，制图人、审核人、负责人签名俱全。
并注明修改出图日期及版数后由施工单位加盖竣工图章。
1、（四）引进工程的竣工图，应在外商提供的最终版施工图上按实际修改，经外商审核后加盖“竣工图”章，方可作为竣工图；2、（五）重大改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明一起归档。
建设工程档案归档及编制要求
建设工程档案归档及编制要求建设工程档案归档及编制要求一、基本规定1.建设工程档案应真实地反映建设全过程，并应按建设工程建设程序进行收集、整理、编制，达到完整、准确、系统的要求。
2.工程文件形成单位应明确专人负责收集和积累工程文件，做到工程文件的收集、整理、归档与建设工程的进度保持同步。
3. 勘察、测绘、设计、施工、监理等单位应将本单位形成的工程文件编制立卷后向建设单位移交。
4.建设单位在工程档案整理立卷、验收移交工作中应做到以下要求：（1）与勘察、测绘、设计、施工、监理等单位签订合同时，应明确规定建设工程竣工档案的套数、内容、质量、费用、移交时间和违约责任等。
（2）负责收集、整理工程前期准备阶段和竣工验收阶段形成的文件以及在建设过程中形成的声像材料，并应进行编制。
（3）负责组织、监督和检查勘察、测绘、设计、施工、监理等单位的工程文件的形成、积累和编制工作。
（4）负责收集和汇总勘察、测绘、设计、施工、监理等单位的工程档案的编制工作。
（5）在建设工程验收前30日，应提请城建档案馆对已形成的建设工程档案进行初验，初验合格后取得初验证。
（6）在工程竣工验收后3个月内，建设单位向城建档案馆移交一套符合规定的（纸质、电子、综合管网、声像）工程档案，经专项验收合格后，建设单位应提交移交清册及著录信息、承诺、身份证复印件（法人、项目经理、资料员）、行政许可申请材料接收凭证、组织机构代码证复印件，一并移交进馆，档案馆签字盖章、政务中心签字盖章后，由城建档案馆发放《建设工程档案合格证》。
二、工程文件质量要求1.归档文件应为原件，内容必须真实、准确，与工程实际相符。
如果案卷内有复印的文件材料时，复印件应字迹清晰，在复印件上注明“此件与原件一致”，并写原上件存放单位，加盖单位公章。
2.归档文件的纸张应采用能够长期保存的韧性大、耐久性强的纸张，一般采用70gA4纸张。
3.归档文件应采用耐久性强的书写材料，如：碳素墨水、蓝黑墨水，不得使用易褪色的书写材料，如：红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等，一般采用黑色碳素笔书写。
竣工图编制和图纸折叠方法
附录B 竣工图的编制及图纸折叠方法B1竣工图的编制竣工图是工程竣工验收后.真实反映建设工程项目施工结果的图样.是工程建设完成后主要凭证性材料.是建筑物或构筑物真实的写照.是工程竣工验收的必备条件.是工程维修、管理、改建、扩建的依据。
B1.1 竣工图类型重新绘制的竣工图；二在底图（底图）上修改的竣工图；利用施工图改绘的竣工图。
以上三种类型的竣工图报送底图、蓝图均可。
B1.2 重新绘制的竣工图工程竣工后.按工程实际重新绘制竣工图、虽然工作量大.但能保证质量。
1、重新绘制时.要求原图内容完整无误.修改内容也必须准确、真实地反映在竣工图上。
绘制竣工图要按制图规定和要求进行.必须参照原施工图和该专业的统一图示.并在底图的右下角绘制竣工图图签。
2、各种专业工程的总平面位置图.比例尺一般采用1：500—1：10000。
管线平面图.比例尺一般采用1：500—1：2000。
要以地形图为依托.摘要地形地物、标准坐标数据。
3、改、扩建及废弃管线工程在平面图上的表示方法：（1）利用原建管线位置进行改造、扩建管线工程.要表示原建管线的走向、管材和管径.表示方法采用加注符号或文字说明。
（2）随新建管线而废弃的管线.无论是否移出埋设现场.均应在平面图上加以说明.并注明废弃管线的起、止点.坐标。
（3）新、旧管线勾头连接时.应标明连接点的位置（桩号）、高程及坐标。
4、管线竣工测量资料与其在竣工图上的编绘。
竣工测量的测点编号、数据及反映的工程内容（指设备点、折点、变径点、变坡点等）应与竣工图相对应一致。
并绘制检查井、小室、人孔、管件、进出口、预留管（口）位置、与沿线其它管线、设施相交叉点等。
5、重新绘制竣工图可以整套图纸重绘.可以部分图纸重绘.也可是某几张或一张图纸重新绘制。
B1.3 在二底图（底图）上修改的竣工图在用施工蓝图或设计底图复制的二底图或原底图上.将工程洽商和设计变更的修改内容进行修改.修改后的二底（硫酸纸）图晒制的蓝图作为竣工图是一种常用的竣工图绘制方法。
工程文件材料归档整理要求
工程文件材料归档整理要求一、工程文件材料归档范围及整理依据《国家重大建设项目文件归档要求与档案整理规范》（DA/T28-2002），《科学技术档案案卷构成的一般要求》（GB/T11822-2008），以及《供电企业档案分类表》（6-9大类）。
二、工程文件材料归档的质量要求（一）字迹清楚，图样清晰，图表整洁，签字手续完备（不能代签或打印）。
（二）竣工文件材料一般统一用70克以上A4纸。
文件材料不宜用褪色的材料（热敏纸、复写纸、红墨水、纯蓝墨水、圆珠笔、铅笔、彩色笔等）书写、绘制。
（三）复印、打印的文件材料及照片的字迹、线条和影像的清晰及牢固程度应符合设备标定的质量要求。
（四）对工程照片档案应选择主要照片归档。
照片尺寸一般统一为五吋、光面。
其排列顺序按问题结合时间、重要程度等进行排列。
照片册所用封面、封底、芯页均应使用中性偏碱性纸质材料制作。
其芯页参考照片档案管理规范（GB/T 11821-2002）。
（五）移交档案套数，按原签订的合同执行，但要保证有一套为原件。
三、工程档案案卷质量要求（一）案卷脊背、封面、卷内目录、卷内备考表、档号章的式样按照《科学技术档案案卷构成的一般要求》执行。
（二）文件的组卷、案卷卷内文件的排列、案卷的编目、案卷的装订、卷皮、卷内表格的制成材料应符合《科学技术档案案卷构成的一般要求》、《国家重大建设项目文件归档要求与档案整理规范》。
（三）设计院编制的竣工图，按《技术制图复制图的折叠方法》（GB/T 10609.3-89）标准中的4.2.2节第二种折叠方法，统一折叠成A4幅面（210mm×297mm），图标栏露在外面。
（四）没有修改的施工图用作竣工图时应直接在蓝图上加盖竣工图章，格式见下图三。
修改或变更的施工图应重新编制竣工图，图标采用竣工图修改图标，设计阶段代号“S”改为“Z”。
（五）竣工图图纸编号执行《电力工程勘测设计图纸管理办法（DLGJ28—94）》。
施工图目录应重新编制为竣工图目录，为方便信息化管理，竣工图、标准图、套用图等图号一律填入目录的“图号”栏。
建设工程文件归档整理规范GBT50328-2001
《建设工程文件归档整理规范》（GB/T50328-2001）目录0、关于发布国家标准《建设工程文件归档整理规范》的通知----------00、前言-------------------------------------------------------01、总则-------------------------------------------------------02、术语-------------------------------------------------------03、基本规定----------------------------------------------------04、工程文件的归档范围及质量要求--------------------------------05、工程文件的立卷----------------------------------------------06、工程文件的归档----------------------------------------------07、工程档案的验收与移交----------------------------------------08、附录A：建设工程文件归档范围和保管期限表---------------------08.1工程准备阶段文件----------------------------------------08.2监理文件------------------------------------------------08.3施工文件------------------------------------------------08.4竣工图--------------------------------------------------08.5竣工验收文件--------------------------------------------09、本规范用词说明-----------------------------------------------0关于发布国家标准《建设工程文件归档整理规范》的通知建标[2002]8号根据我部“关于印发《二000至二00一年度工程建设国家标准制订、修订计划》的通知”（建标[2001]87号）的要求，由建设部会同有关部门共同制订的《建设工程文件归档整理规范》，经有关部门会审，批准为国家标准，编号为GB/T50328-2001，自2002年5月1日起施行。
