家庭用电(初中物理)
家庭电路初中物理
家庭电路初中物理
家庭电路是初中物理中的一个重要内容。
以下是有关家庭电路的一些基本知识点：
1. 家庭电路通常由电源、开关、负载和导线组成。
电源可以是电池或电力公司提供的电源。
开关用于控制电路的通断。
负载是电路中的用电设备，如灯泡、电视机等。
导线用于连接各个元件，常用的导线材料有铜和铝。
2. 家庭电路中常用的电路连接方式有两种：并联和串联。
在并联连接中，各个负载并行连接在一起，它们之间的电压相同，而电流可以分流。
在串联连接中，各个负载依次串联连接，它们之间的电流相同，而电压可以分压。
3. 家庭电路中的负载通常通过开关控制。
当开关关闭时，电路断开，负载不通电；当开关打开时，电路闭合，负载通电。
4. 家庭电路中的安全问题需要引起关注。
使用家居电器时，应注意遵循正确的用电规范，如不过载使用插座、不在潮湿环境下使用电器等。
此外，家庭电路中常配备有保险丝或漏电保护器，用以提供过载和漏电保护。
这些是关于家庭电路的一些基本概念，希望有所帮助。
初中物理《家庭电路》(共20张)ppt10
17
２、试电笔：辨别零线和火线
（1）种类 （2）结构 （3）使用方法 （4）注意事项
18
在日常生活中靠天才能做到的事情，
靠勤奋同样能做到；靠天才不能做到的 事情，靠勤奋也能做到。 ——亨沃比彻
19
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走，它 会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给时间 来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡慕那 些总能撞大运的人，你必须很努力，才能遇上好运气。
初中物理 家用电器
因为氖管发光只需很小的电流，所以试 电笔的电路中串联一个很大的电阻。
小结 你学到了什么？
氖管中充有稀薄的氖气，两端是两个 金属电极。当电极间的电压达到一定值时， 氖气会到点。当电流从一个电极流到另一 个电极时，氖气会发出红光。
3、试电笔分类及使用方法
验电笔
螺丝刀验电笔
使用方法： 1、验电笔：手指要按住金属笔尾，用
笔尖接触被测的导线。 2、螺丝刀验电笔：用指尖抵住上端的
金属帽。
4、实验结果 如果试电笔的氖管发光，则被测导线是火线； 如果试电笔的氖管不发光，则被测导线是零线。
家用电器 的用途：
将电能转变成其他形式的能 进行某种信息处理、服务于家庭生活
家用电器 的分类：
电热类 电动类 照明类 信息类
你能将表9-1-1中的家用电器进行分类吗？
电热类家用电器
工作原理：靠电流通过电阻产生热量进 行工作。
电热水器
电饭锅
电线和电水壶
观察：插座——家庭电路预留的电源接口
插座
两孔插座 三孔插座
三孔插座：
一般有 金属外壳的 用电器使用 三孔插座， 如电水壶等。
两孔插座：
没有金 属外壳的用 电器使用两 孔插座，如 台灯等。
相线、中性线、保护接地线
相线，俗称火线，符 号为L，相线是带电的。
中性线，俗称零线， 符号为N，中性线 通常是不带电的。
保护接地线，俗称接地线，符 号为PE，保护接地线通常是也 不带电的。
将其插入插座即可使家用电器与 电源连通。
插头
两脚插头 三脚插头
结合插座和相线、中性线、保护接地 线的知识，分析插头的内部结构。
三、家用电工工具

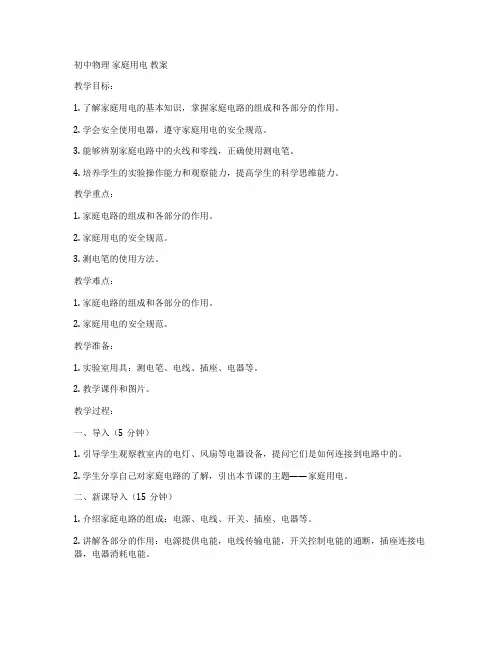

初中物理 家庭用电 教案
初中物理家庭用电教案教学目标：1. 了解家庭用电的基本知识，掌握家庭电路的组成和各部分的作用。
2. 学会安全使用电器，遵守家庭用电的安全规范。
3. 能够辨别家庭电路中的火线和零线，正确使用测电笔。
4. 培养学生的实验操作能力和观察能力，提高学生的科学思维能力。
教学重点：1. 家庭电路的组成和各部分的作用。
2. 家庭用电的安全规范。
3. 测电笔的使用方法。
教学难点：1. 家庭电路的组成和各部分的作用。
2. 家庭用电的安全规范。
教学准备：1. 实验室用具：测电笔、电线、插座、电器等。
2. 教学课件和图片。
教学过程：一、导入（5分钟）1. 引导学生观察教室内的电灯、风扇等电器设备，提问它们是如何连接到电路中的。
2. 学生分享自己对家庭电路的了解，引出本节课的主题——家庭用电。
二、新课导入（15分钟）1. 介绍家庭电路的组成：电源、电线、开关、插座、电器等。
2. 讲解各部分的作用：电源提供电能，电线传输电能，开关控制电能的通断，插座连接电器，电器消耗电能。
3. 讲解家庭用电的安全规范：不接触低压带电体，不靠近高压带电体；使用电器时要注意绝缘、漏电保护等。
三、实验操作（15分钟）1. 学生分组进行实验，使用测电笔辨别火线和零线。
2. 教师巡回指导，纠正操作错误，解答学生疑问。
四、课堂小结（5分钟）1. 学生总结本节课所学内容，分享自己的收获。
2. 教师点评学生表现，强调家庭用电的安全重要性。
五、课后作业（课后自主完成）1. 根据课堂所学，绘制家庭电路图。
2. 列举家庭用电的安全注意事项，与家人分享，增强安全意识。
教学反思：本节课通过讲解和实验相结合的方式，让学生了解家庭电路的组成和各部分的作用，掌握家庭用电的安全规范，提高学生的实验操作能力和观察能力。
在教学过程中，要注意关注学生的学习情况，及时解答学生疑问，确保教学效果。
同时，要加强对学生的安全教育，培养学生的安全意识。
初中物理-家庭用电
家庭电路与安全用电
一：家庭电路电流过大的原因：
①火线和零线直接连通造成短路）
②过大（I＝P/U）
二：安全用电：
①家庭电路引起的触电是由于接触火线造成的。
⑴单线触电：一只手接触火线，站在地面上造成的触电。
⑵双线触电：一只手接触零线，一只手接触火线，站在绝缘板凳上造成的触电。
②高压触电是靠近高压带电体引起的。
⑴高压电弧触电:高压带电体周围有强大的电场当人靠近时容易产生电弧触电。
⑵跨步电压触电：如果高压输电线掉落在地上，当人经过这个区域时两脚之间纯在相
当高的电压。
安全用电的原则：不靠近高压带电体，不接触低压带电体。
安全用电的注意事项：跟换灯泡，搬动电器前应断开电源开关。
不弄湿用电器不损坏绝缘层。
保险装置，插座，导线，家用电器达到使用寿命应及时更换。
特别注意：防雷高大建筑顶端都有针状金属物，通过很粗的金属线与大地相连可以防雷
叫做避雷针。
高压输电线最上面的两条导线也是用来防雷的。
初中物理综合实践家庭用电调查学生实验报告
初中物理综合实践家庭用电调查学生实验报告实验背景和目的：家庭用电是我们日常生活中不可或缺的部分，但是很多人对家庭用电的了解并不够深入。
本次实验旨在调查家庭用电情况，探究家庭用电的安全和节能问题，使同学们更加了解家庭用电的重要性和正确使用方法。
实验方法：1. 设计问卷：设计一份涵盖家庭用电情况、用电设备种类和用电习惯等方面的问卷，以了解被调查家庭的用电情况。
2. 调查家庭用电情况：以小组为单位，每组负责调查5户家庭，共计20户家庭。
3. 数据统计和分析：收集并整理调查问卷的数据，对得出的结果进行分析并总结。
实验过程：我们小组共计4人，分别是小明、小红、小李和小刚。
在老师的指导下，我们首先设计了问卷，包括以下几个方面的问题：1. 家庭成员人数；2. 家庭每月用电量；3. 家庭主要用电设备；4. 家庭每月电费支出；5. 家庭对节能的重视程度。
我们按照计划，分头前往不同的家庭进行调查。
在实地调查中，我们发现了一些有趣的情况。
比如，有些家庭对节能意识很强，他们使用LED节能灯、节能冰箱等设备；而有些家庭则并不太关注节能问题，大量使用高耗能的电器，每月电费支出较高。
在调查结束后，我们小组汇总了数据，并进行了统计和分析。
我们发现，绝大多数家庭的用电量主要集中在照明、空调和电视等设备上，这些电器的耗电量较高；同时，有些家庭的用电量远远超出了平均水平，这说明他们存在一定程度的浪费现象。
此外，我们还发现一些家庭并不了解电器的安全使用方法，对插座、电线等问题存在一定的安全隐患。
结论和建议：通过本次实验，我们对家庭用电情况有了更深入的了解。
为了安全和节能起见，我们提出以下建议：1. 提倡使用节能电器，如LED节能灯、节能冰箱等，以减少用电量；2. 定期检查电器的安全状况，保证用电安全；3. 合理规划用电时间，避免高峰用电，以节省电费；4. 提高家庭成员的节能意识，共同保护环境。
通过本次实验，我们不仅深化了对家庭用电的认识，还提高了节能意识和安全意识。
初中物理专题复习19生活用电(解析版)
专题19 生活用电考点1 家庭电路1．家庭电路的组成与连接考点2 安全用电基础检测(限时30min)一、单选题1．下列说法中正确的是（）A．我国家庭电路的电压是36 VB．使用试电笔，手应触碰笔尾金属体C．空气开关跳闸，一定是电路中出现了短路D．手机充电器应该长期插在电源插座上【答案】B【解析】A．我国家庭电路电压是220V，故A错误；B．试电笔使用时必须接触笔尾的金属体，形成闭合电路，接触火线后氖管发光，故B正确；C．空气开关跳闸，可能是电路中出现了短路，也可能是电路中总功率过大，故C错误；D．将手机充电器长期插在电源插座上可能会使充电器因发热而引起火灾，故D 错误。
故选B。
2．家庭电路中的保险丝是用铅锑合金制作的，保险丝要求（）A．电阻比较大、熔点比较高B．电阻比较大、熔点比较低C．电阻比较小、熔点比较高D．电阻比较小、熔点比较低【答案】B【解析】保险丝通常安装在火线上，它是由电阻大、熔点低的铅锑合金制成的；当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用，故ACD不符合题意，B符合题意。
故选B。
3．在以下情况中：①火线的绝缘皮出现部分破损；②地上的人不小心接触到火线；③插座里的两个线头相碰了；④室内同时使用的用电器过多。
能使家庭电路的漏电保护器切断电路的是（）A．①②B．②③C．①②③D．②③④【答案】A【解析】①火线的绝缘皮出现部分破损，可能造成漏电或触电，能使家庭电路的漏电保护器切断电路；②地上的人不小心接触到火线，流经火线和零线的电流不同，能使家庭电路的漏电保护器切断电路；③插座里的两个线头相碰了，会造成电路短路，从而造成电流过大，会引起空气开关“跳闸”，漏电保护器不会切断电路；④室内同时使用的用电器过多，会导致用电器的总功率过大，会导致电流过大，可能引起空气开关“跳闸”，漏电保护器不会切断电路；故综上所述，A符合题意；BCD不符合题意。
故选A。
4．“珍爱生命，远离危险！”下列做法符合安全原则的是（）A．若家庭电路起火迅速用冷水浇灭B．将三脚插头去掉中间脚插入两孔插座使用C．检修家庭电路时断开总开关D．在输电线上晾晒湿衣服【答案】C【解析】A．生活中的水是导体，故电线着火时迅速泼水浇灭火焰，易造成触电；应该立即切断电源再施救，故A不符合题意；B．三孔插座的上孔接地线，用电器的金属外壳通过三孔插座的上孔与大地相连，这样在用电器的金属外壳漏电时，可以避免出现触电事故；不能去掉中间一脚，故B不符合题意；C．为避免发生触电事故，检修电路及更换元件时，一定断开总开关，故C符合题意；D．湿衣服是导体，当把湿衣服晾在电线上时，一旦电线漏电，人接触衣服时会发生触电事故，故D不符合题意。
初中物理生活用电2.家用电器
——等离子显示器。通过气体导电产生高能紫 外线，激发管中红、绿、蓝三色的荧光涂料发 光，呈现由各个彩色光点组成的画面。
——背投显示器。先由机内阴极射线管成像， 再经光学系统投影在屏幕上形成画面。屏幕上 没有发光的荧光物质。
整胆2000W
容量 半胆40L 整胆80L
最高加热温度 效率
80℃
80％
5.我们用煮食物的炉子有各种各样的款式，它们的工作原理各不相同。有以天然 气、管道煤气等作燃料的，例如燃气灶；还有以直接的电热方式加热的，例 如电饭锅。下面介绍的是电磁炉。
如图所示是描述电磁炉的原理示意图。炉子的内部有一个金属线圈，当电流通过 线圈时会产生磁场，这个磁场的大小和方向是不断变化的，这个变化的磁场 又会引起在电磁炉上面的铁质锅底内产生感应电流，感应电流又会在锅底产 生热量，这些热量便能起到加热物体的作用从而煮食物。
1.电视机： 发展趋势——大屏幕、轻薄化、高清晰度、低辐射。 按成像原理分类：
阴极射线管显示器
液晶显示器
等离子显示器
背投显示器
2.洗衣机： 发展趋势——智能化、小磨损、低能耗、去污强、容量大。 按洗涤方式分类：
波轮式：
滚筒式：
家庭电路 3.电冰箱： 发展趋势——智能化、低能耗、低噪音、人性化、环保型。 按结构方式分类：
6000
22
0.5
8.随着我国经济的飞速发展，电力需求是益紧张，不少地区暑期 要拉闸限电。小明从电视上看到这些消息后，认识到自己家中 存在浪费电的现象，于是就进行了调查研究，搜集了如下表所 示的相关数据。
（1）在家庭用电中，还有哪些浪费现象，仿照1、2两项填写在表 中第4栏内。（不要求精确数据）
初中九年级(初三)物理 第五节 家庭用电
A.台灯的功率过大 B.台灯内灯泡短路
C.插座原已短路
D.台灯的插头短路
4.如图所示，在家庭电路中，螺丝口灯泡的灯座
及开关连接正确的的是( C ）
A
B
C
D
5.下列有关用电常识的说法，正确的是 ( D )
A.家庭电路中的用电器都是串联的 B.用湿手拔动电路中的开关是安全的 C.保险丝熔断一定是由于电路短路造成的 D.发生触电事故时应首先拉闸切断电路，或用干 木 棒等绝缘物把电线挑开
歙县溪头中心学校 曹福江
观察家庭电路
进户线
闸刀开关
开
关
电能表 熔断盒
用电器
插座
一、家庭电路组成
家庭电路一般由供电线路、电能表、闸刀开关、 熔断器、插座、各用电器和开关等几部分构成的。
二、各组成部分的作用
1.进户线
连接户外的供电电路的电线,通常有两根,一根是 火线,一根是零线.火线和零线之间的电压是220V
（1）短路； （2）用电器的总功率过大。
国家规定的电器安装技术要求：
• 电器名称 • 安装技术要求
• 开关和电灯 • 开关接火线，电灯 接零线
• 目的 • 开关断开后，电灯不带电
• 螺丝口灯泡 • 明处的插座
• 螺口灯头的外壳 （螺旋部分）接在 零线
• 高于地面1.8ｍ
• 三孔插座
• 有金属外壳 的家用电器
再见
图1
2.下列做法中符合安全用电原则的是（ B ）
A．用湿手插电源插头 B．有金属外壳的用电器，电源插头应采用三脚插头 C．当有人触电时，应立即用手将触电者拉开 D．许多大功率用电器的电源插头插在同一插线板上
同时工作
初中物理(家庭电路以及功率、功的区别)
谨记：P（电功率）U（电压）I（电流）W（电功）R（电阻）T（时间）电功率和电功的区别：电流所做的功叫做电功，用“W”表示，电功的单位是焦耳，电流所做的功跟电压、电流和通电时间成正比。
电流在单位时间里所做的功叫电功率，它表示消耗电能的快慢。
电功率单位是瓦特（又称：瓦，W），电流做功快，电功率就大;电流做功慢，电功率就小。
电功率的定义公式为P=W/t，电功率的普遍适用公式是P=U·I。
家庭电路：⑴串联电路电流处处相等I1=I2=I总电压等于各用电器两端电压之和U=U1+U2总电阻等于各电阻之和R=R1+R2U1：U2=R1：R2总电功等于各电功之和W=W1+W2W1：W2=R1：R2=U1：U2P1：P2=R1：R2=U1：U2总功率等于各功率之和P=P1+P2⑵并联电路总电流等于各处电流之和I=I1+I2各处电压相等U1=U1=U总电阻等于各电阻之积除以各电阻之和R=R1R2÷（R1+R2）总电功等于各电功之和W=W1+W2I1：I2=R2：R1 W1：W2=I1：I2=R2：R1 P1：P2=R2：R1=I1：I2总功率等于各功率之和P=P1+P2⑶同一用电器的电功率额定功率比实际功率等于额定电压比实际电压的平方Pe/Ps=(Ue/Us)的平方2．有关电路的公式⑴电阻R①电阻等于材料密度乘以（长度除以横截面积）R=密度×（L÷S）②电阻等于电压除以电流R=U÷I③电阻等于电压平方除以电功率R=UU÷P⑵电功W①电功等于电流乘电压乘时间W=UIT（普式公式）②电功等于电功率乘以时间W=PT③电功等于电荷乘电压W=QT④电功等于电流平方乘电阻乘时间W=I×IRT（纯电阻电路）⑤电功等于电压平方除以电阻再乘以时间W=UU÷R×T （同上）⑶电功率P①电功率等于电压乘以电流P=UI②电功率等于电流平方乘以电阻P=IIR（纯电阻电路）③电功率等于电压平方除以电阻P=UU÷R(同上)④电功率等于电功除以时间P＝W：T⑷电热Q电热等于电流平方成电阻乘时间Q=IIRt（普式公式）电热等于电流乘以电压乘时间Q=UIT=W（纯电阻电路）（一）、家庭电路：1、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
人教版九年级物理(初中)第十九章 生活用电(共3节)
第1节家庭电路第十九章生活用电人教版九年级物理（初中）我们家中的空调、电视、电冰箱、手机、油烟机、微波炉、电饭锅、热水壶、洗衣机、电脑、.....都离不开电，电是怎样送到家，又怎样分配到用电器的？我们家里用的电是怎样从电厂输送进来，又怎样提供给用电器的？从发电厂到用户的送电过程示意图1.由进户线、电能表、总开关、保险装置、用电器、导线等组成。
零线地线闸刀开关开关..220V火线零线火线电能表保险丝两孔插座电灯...三孔插座2.家庭电路的电路图（1）电能表①作用：测量用电器消耗电能的多少。
②安装：安装在干路上，总开关之前。
③读数：前后两次读数之差；红色方框中(最后一位)是小数。
如图：3135.7 kw ·h3.各部分的作用（1）作用：：控制整个电路的通断（2）总开关：电源线静触头动触头（2）安装：串联在干路中；闸刀开关安装时，静触头一定要在上边，切不可倒装。
（3）保险装置-----熔丝①作用：②材料：③选用：选用额定电流等于或稍大于最大的工作电流规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒闸刀开关保险丝①作用：控制整个电路的通断，以便检测电路更换设备。
（4）保险装置-----空气开关电路中电流过大时，空气开关自动断开，切断电路，俗称跳闸。
空气开关②安装：家庭电路的干路上，空气开关的静触点接电源线二、火线和零线1.进户线：为用户提供电能来源2.试电笔（1）作用：辨别火线和零线。
（2）种类:笔形测电笔螺丝刀形测电笔（3）构造：（4）测试原理氖管中充有稀薄的氖气，两端是两个金属电极。
当电极间的电压达到一定值时，氖气会导电。
当电流从一个电极流到另一个电极时，氖气会发光。
如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？验电笔的电路中串联一个几兆欧的电阻. 笔尖接触火线时，220V 的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于：,这个电流可以使氖管发光，但对人体是没有危害的.6220V 0.22mA 10U I R ===Ω（5）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测导线。
九年级物理总复习9：家庭安全用电
表演不怕电的“功夫”。他将一盏普通自白炽灯泡接到
两导线头A、B之间，灯泡正常发光；随后将灯泡取下，
“法师”两手分别抓住两导线头A、B，如图所示，其
助手用测电笔分别测试A、B及“法师”的皮肤．发现
测电笔的氖管都发光。对此表演的合理解释是
（）
C
A．“法师”有特异功能，确实不怕电 B．“法师"的两手均戴有特制绝缘手套 C．在人、灯交替过程中，助手将零线断开了 D．在人、灯交替过程中，助手将火线断开了
初中物理课件
金戈铁骑整理制作
zxxkw
学科网
中考复习：家庭安全用电
学.科.网
一、家庭电路
1、进户线： 火线： 零线： 地线：
2、配电盒： 电能表 闸刀开关 熔断器（保险丝） 3、室内电路： 开关 电灯 插座
进户线
火线和零线之间的电压为V220 零线和大地之间的电压为V 0 火线和大地之间的电压为V220
火线 零线
❖测电笔的使用
熔丝的选择： 使熔丝的额定电流等于或略大于电路中最大正常 工作电流
电灯
火线 零线
螺口灯泡的螺旋套接 在零线上
接火线
火线进开关
三孔插座与三脚插头、带指示灯开关
左零右火中接地
家庭电路图
二、安全用电
❖家庭电路电压 人体安全电压 zxxkw
❖引起电路中火灾的原因 ❖导致电路中电流过大的原因 ❖家庭电路的触电事故：1、单线触电 2、双线触电
练习
1、将图中的电灯和开关正确地连接到电 源线上．
2.马虎同学为了安装一个插座供晚上学习， 他把家中吊灯开关拆下后引出两条导线，
然后接上插座，请你画出该电路的简图并 说明他这样做会有什么现象发生。
三、中考例题分析
新人教版九年级物理第十九章第一节 家庭电路 (共31张PPT)
课堂练习
1、家庭电路里的电视机、电冰箱、电 灯等用电器的连接方式是 并 联；开关 和被控制的用电器是 串 联；为了防止 因漏而出现的触电事故，家用洗衣机的外 壳一定要 接 。
地
2、某同学在学习家庭电路时，安装了两盏白
漏电保护器
如果站在地上的人 不小心接触了火线， 电流经过人体流入大 地，这时总开关上的 漏电保护器就会起作 用，它会迅速切断电 路，对人起保护作用。
电灯的连接
开关与被控 制的电灯怎样 连接？灯头里 面的线又怎么 连接呢？
螺口灯泡
插座的连接
卡口灯泡
电灯及其开关的接法
控制电灯 的开关应与 电灯串联， 并且要接在
想想议议
1、 测电笔接触零线时,氖管为什么不发光? 零线与地之间没有电压，不能形成电流。
2、在用试电笔辨别火线零线时,为什么不能让 手碰笔尖的金属体?
笔尖属于导体，相当于手直接接触火线，易 触电。
三线插头和漏电保护器 插座：用来接可移动的用电器，并联在电路中。
这是生活中常见的两孔插座和三孔插座， 两线插头和三线插头。
炽灯和两个插座，如图所示，如果两插座中均连
人家用电器，且将电路中的开关全部闭合，那么
各用电器工作的情况是
( D)
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
课堂作业
1.完成本节动手动脑学物理 2.完成本节对应练习
•不习惯读书进修的人，常会自满于现状，觉得再没有什么事情需要学习，于是他们不进则退。经验丰富的人读书用两只眼睛，一只眼睛看到纸面上的话，另 一眼睛看到纸的背面。2022年4月8日星期五2022/4/82022/4/82022/4/8 •书籍是屹立在时间的汪洋大海中的灯塔。2022年4月2022/4/82022/4/82022/4/84/8/2022 •正确的略读可使人用很少的时间接触大量的文献，并挑选出有意义的部分。2022/4/82022/4/8April 8, 2022 •书籍是屹立在时间的汪洋大海中的灯塔。
初中物理教育科学九年级下册第九章家庭用电教科版九下物理家庭电路PPT
•
A．前者是插座短路，后者是灯泡短路
•
B．前者是插头短路，后者是灯泡短路
•
C．两者都是插座短路
•
D．两者都是插头短路
B
• 5、电工小组的同学们练习安装模拟家庭电路。接通 电源之前，为检查电路中是否有短路现象，老师将火 线上的熔丝取下，把一个额定电压为220V的灯泡作为 检验灯泡连接在原来熔丝的位置，同时要求同学们将 电路中所有开关都断开。在接通电源后，下列说法中
电线断了
湿布擦电器
电线上晾衣服
没有接地线
电暖气旁烤湿衣服
请勿接触低压带电体 请勿靠近高压带电体 不弄湿的用电器 不破坏绝缘体 （低压勿摸，高压勿近）
（三）安全用电原则
1、不接触低压带电体，不靠 近高压带电体。 2、特别警惕：不该带电的物 体带了电，不该导电的物体 导了电。
1.引起电路中电流过大熔断保险丝
本节知识归纳
一、家庭电路的组成
进户线
进户线是把国家电网的电能 输送到家庭中的导线
➢进户线：包括相线和中性线
➢相线：俗称火线，符号为L
➢中性线：俗称零线，符号为N
➢相线是带电的，而中性线通常是不带电的，相 线和中性线之间的电压为220V，它们与用电器的 工作部分相连，组成工作电路。
➢另外为了安全用电，还有一根线是保护接地线 ，俗称接地线，符号为PE，保护接地线通常也不 带电。它与用电器的金属外壳相连，当出现相线 与金属外壳接触而导致漏电事故时起保护作用。
人用手直接接触A点时，他______触电，用手直接接触B点时，他______触电（选填“
会”或“不会”）。
不会
6、如图所示，请将下列元 件连接成符合安全用电要求 的家庭电路。
7、灾后重建，小宇同学家的永久性住房已经 建好。在全家搬进去之前，小宇同学准备检 查生活用电线路是否有问题，他先断开所有 用电器和总开关，然后将相线上的熔丝取下 ，换上一只额定电压为220 V的灯泡，闭合总 开关，发现灯泡正常发光。由此判断（ ）B A．线路安装完全正确，因为灯泡正常发光 B．线路安装不正确，电路中有短路 C．线路安装不正确，电路中有断路 D． 仅由此不能判断线路是否有问题
九年级物理生活用电知识点
九年级物理生活用电知识点初中物理：“生活用电”必背知识点一、家庭电路1. 电路连接及注意事项：输电线进户后首先接到电能表上，它用来显示所消耗的电能. 接下来是全户用电的总开关. 当家庭电路需要修理时，必须断开总开关.总开关的后面是保险装置?用电器.开关?保险丝应接在火线上;螺丝口灯座的螺旋套应接在零线上，家庭电路中各家用电器要并联接入电路中，而控制用电器的开关应与用电器串联.2. 保险丝材料：保险丝是用铅锑合金制作的，电阻比较大，熔点比较低.作用：当电流过大时，它由于温度升高而熔断，切断电路，起到保护电路的作用.注意：禁止用铜丝?铁丝等代替保险丝.二、火线和零线1. 定义：进户的两条输电线中，一条叫做端线，俗称瑏瑢?火线;另一条叫做零线，它在入户之前已经和大地相连.2. 试电笔(1)作用: 判断火线和零线.(2)构造: 笔尖金属体?大电阻(约1000kΩ)?氖管?弹簧?笔尾金属体(或金属笔卡).(3)原理: 氖管中充有稀薄的氖气，两端是两个金属电极. 当电极间的电压达到一定值时，氖气会导电. 当电流从一个电极流到另一个电极时，氖管会发出红光.(4)使用: 使用时，手指按住笔卡(笔尾金属体)，用笔尖接触被测导线，如果被测导线是火线，电流经过笔尖?电阻?氖管?弹簧，再经过人体，流入瑨瑏?大地，氖管就会瑏瑩?发光. 如果笔尖接触的是零线，氖管中不会有电流通过，也就不会发光.(5)注意: 当试电笔的笔尖接触电线时，绝不允许用手或身体的其他部位再去接触笔尖金属体.三、三线插头和漏电保护器1. 三线插头：标有“L”字样的插头接火线，标有“N”字样的插头接零线，标有“E”字样的插头接地线，插头上标着“E”的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连. (三孔插座接法:左零右火上接地)2. 漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的“漏电保护器”会迅速切断电流，对人身起保护作用。
初中物理家庭电路知识点
第1节家庭电路【知识点一】家庭电路的组成：进户线→电能表→总开关→保险装置→用电器。
（1）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。
（2）电能表：用来显示所消耗的电能，通常安装在户外干路上，或输电线进户后首先接到电能表上。
（3）总开关：安装在电能表的后面，常用闸刀开关或空气开关，起到控制室内全部电路通断的作用。
（4）保险装置：通常安装在总开关的后面。
常见的保险装置有熔丝和空气开关，当电流过大时，熔丝会熔断，空气开关会自动断开，切断电路，从而起到保护电路的作用。
（5）用电器和插座：在电能表、总开关、保险装置之后，可以连接用电器、开关和插座。
【知识点二】火线和零线（1）火线和零线之间的电压是220V。
火线与地面间的电压为220V。
正常情况下，零线之间和地线之间的电压为0V。
（2）用电器并联在电路中，每一个用电器有一个开关与其串联连接在火线与用电器之间，保证每个用电器的通断都不影响其他用电器的使用，这样就可以保证正常情况下，每个用电器的电压都是220V。
（3）测电笔：①作用：辨别火线和零线，检查电器设备的外壳是否带电。
②结构：试电笔分钢笔式和螺丝刀式两种。
③使用：用手接触笔尾的金属体，用笔尖接触被测的导线，若氖管发光，说明被测导线是火线；若氖管不发光，说明被测导线是零线。
当试电笔的笔尖接触被测导线时，绝不允许用手或身体的其他部分再去接触笔尖。
④注意：若手没有接触笔尾的金属体，即使笔尖接触火线，氖管也不发光。
【知识点三】三脚插头和漏电保护器（1）插座①作用：连接家用电器，给可移动的家用电器供电②种类：两孔插座、三孔插座③安装：并联在家庭电路中④接线：两孔插座：左零右火三孔插座：左零右火上接地（2）三脚插头①接线原理：三角插头与三孔插座相对应，其中一条接火线（通常标有“L”字样），一条接零线（标有“N”字样），第三条线和用电器的金属外壳相连（标有“E”字样）。
②作用：三脚插头中接火线和接零线的两条导线的另一端接用电部分，为用电部分提供电能；与金属外壳相连的导线，插座上相应的导线和室外的大地相连。
初中物理电学第9讲--家庭电路讲义+习题训练(附答案)
家庭电路知识点梳理一、家庭电路基础1、家庭电路的组成两根进户线、电能表、总开关、保险装置、用电器和导线等2、家庭电路中各组成部分的连接位置及作用3、零线和火线<1>零线和火线之间电压为220V，其中零线和大地相连（人碰零线无碍，碰火线必死）；<2>试电笔(1)作用：辨别零线和火线(2)结构：常见的有螺丝刀式和钢笔式两种，两种电笔结构类似。
(3)使用注意事项①使用电笔时，手指按住金属笔卡，用金属笔尖接触被测的导线，切记不可直接用手接触电笔笔尖，否则有触电危险。
②在正确使用试电笔的情况下，若试电笔的金属笔尖接触火线，则氖管发光；反之则不发光。
4、三线插头和漏电保护器<1>插座的作用与安装<2>三线插头(1)用途：用于连接大功率或有金属外壳的用电器。
用电器漏电使电流直接流入大地，防止触电事故发生。
(2)构造：左侧接零线N，右侧接火线L，中间接地线E。
<3>漏电保护器(1)作用：发生漏电时，自动切断电路，保证人身安全。
(2)原理：发生漏电时，通过火线和零线的电流不等，在磁场力的作用下使开关断开。
二、家庭电路中电流过大的原因1、根据P=UI，电路中电压U恒为220V，在用电器个数变多时，必然导致整个电路的总功率P变大，从而导致电路中电流过大。
2、电流过大的危害<1>由于电流具有热效应，通电后电流过大，根据焦耳定律Q=I2Rt可知，电流产生的热量过大，会引起导线的绝缘皮着火，引起火灾。
<2>家庭电路的总功率越大，也会导致电流过大，加快电线的老化、损坏。
3、避免电流过大的措施<1>大功率用电器的额定电流不能超过电线和电能表的最大电流；<2>尽量不要同时使用过多的用电器。
4、造成家庭电路短路的几种情况<1>改装电路时不小心，使零线和火线直接连通；<2>电线绝缘皮被挂或烤焦，亦或是使用时间过长导致老化；<3>用电器、插座或灯座进水；5、保险丝的作用<1>保险丝方法突破之典型例题一、选择题（共23题）1、“珍爱生命，注意安全”是中学生应具备的基本安全意识．下列关于安全用电的说法正确的是（）A．只要不接触高压设备就不会触电B．使用测电笔时，手指不能接触笔尾金属体C．电灯的开关可以接在零线和灯泡之间D．一旦发生触电事故，应先切断电源再进行抢救2、在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( ) A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3、如图所示是家庭电路中的三孔插座和三脚插头示意图．下列说法正确的是（）A．三脚插头的三个脚一样长B．插孔E是用来接零线的C．插孔L是用来接零线的D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地4、如图是家庭电路正常工作的一部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A.拆掉灯丙，将两条导线连在一起 B.拆掉插座甲，将两条导线连在一起 C.拆掉开关S3，将两条导线连在一起 D.拆掉开关S2，将两条导线连在一起
13、在家庭电路中常常会发生：(1)在台灯开关 断开的情况下，把台灯插头插入插座时，室内其他电 灯全部熄灭，熔丝熔断；(2)有时是在台灯插头插入插 座后，闭合台灯开关，室内其他电灯熄灭，熔丝熔
开关与灯泡串联, 各用电器、插座之间并联。
保险丝和总开关ຫໍສະໝຸດ 3.各组成部分的作用（1）进户线：有两条，分别称为_火__线__和__零__线____。
U=220V U=0 V
火线 零线
U=220V
地面
火线与零线之间的电压是__2_2_0_V___ ,
火线和地面之间的电压是__2_2_0_V___ ， 零线与地面之间__没__有____电压；
如何把灯泡接入电路
螺口灯泡
卡口灯泡
二、电灯及其安装 白炽灯的安装口诀：
零线直接进灯座(螺旋套） 火线经过开关进灯座（顶端）
螺口灯泡零线只能接在螺旋套上
火线
零线
零线
卡口式
零线
火线 零线
火线
螺丝口式
火线
火线和零线可以任意连接
火线和零线决不可以接错
三、家庭电路中造成电流过大的原因是： __短__路___和__用__电_器__的__总__功__率__过_大____.
11、在图所示的电路中，当开关S接通后，电灯L不亮，
若用测电笔在A、B、C、D各点检查后，发现B、C、D
三点氖管都发光，在A点氖管不发光，则可以断定线
路故障 ( A ).
A．在导线AB段断路
B．在导线BC段断路
C．在导线CD段断路
D．在导线CD段短路
12、如图为某同学连的两盏白炽灯和两个插座的电路 图，通电后发 现不能正常工作，以下几个措施中可能
5、在家庭电路中，同时使用几个大功率用电器时，住 宅楼的总保险丝会熔断使整座楼断电，这是由于( B) A．电路的总电阻增大使电流变大 B．电路的总电阻减小使电流增大 C．电路的总电阻增大使电流减小 D．电路的总电阻减小使电流减小
6、保险丝在电路中所起的作是（ D ）
A、减小电路中的电流，避免产生危险。 B、能使电路中电压降低 C、用电器消耗的电能过多时，自动切断电路。 D、在电流过大，超过规定值时能自动切断电路。
例题： 1、将带开关的螺丝口灯泡，带保险丝的两孔插座，一
个三孔插座正确地接入家庭电路．
2、将带开关的灯泡和带保险丝的三孔插座正确地接入 家庭电路．
作业： 1、将带开关的螺丝口灯泡和带熔丝的三孔插座正确地
接入家庭电路．
2、将三孔插座和一盏带开关的螺丝口灯泡正确地接入 家庭电路．
知识改变命运 学习成就未来
丝熔断，自动切断电路，起保险作用。 更换：不__要__换__用_较__粗__的__熔__丝_，__千__万__不__要_用__铝__丝__、___. 铜__丝__代__替_熔__丝____________________。
（4）插座和插头：有两孔和三孔两种，三孔插座有接地线。
三孔插座和三脚插头
三孔插座的接法:_“__左__零__右_火__上__（__中__）_接__地__”___ 说明：三孔插座比两孔插座多了一个_接__地___孔，而三脚式插 头与接地孔相对应的那个插头脚接__用__电___器__的__金__属__外__壳___。
7、安装家庭电路中，下列做法错误的是 ( C )
A、各电灯之间并联 B、开关与被控制的电灯串联 C、插座与电灯串联 D、保险丝接在闸刀开关之后
8、如图，螺丝口灯泡的灯座及开关连接正确的的是( C ）
A
B
C
D
9、 洗衣机、空调、电冰箱等家用电器都使用三孔插头、插
座，如图所示，插座中有一个孔是用来接地的。如果在你家中
15.5 家庭用电
一、家庭电路的组成和连接方式。
1.组成：进_户__线_、__电_能__表__、_总__开_关__、_熔__断_器__、_插__座_、__用__电_器__和_开. 关 2.连接方式：_电__能_表__、_总__开_关__、_熔__断__器_或__断_路__器_串__联_在__干_路__, .
断，则引起这两种故障的最大可能是 ( B )．
A．前者是插座短路，后者是灯泡短路 B．前者是插头短路，后者是灯泡短路 C．两者都是插座短路 D．两者都是插头短路
14、如图所示是家庭电路中的火线、零线、拉线开关、 螺丝口灯泡和两孔插座，请将灯泡、开关、两孔插座 正确接入电路．
15、用笔画线表示导线，把如图所示的引出线a、b、c、 d、e 、f正确连入电路.
地线：与进户线不相连，连接在住宅楼埋入大地的接地导体上。
（2） 电能表：连接：_串__联__在__干__路__中________，
作用：用来测量__消__耗__电__能___的仪表。
（3）熔丝： 符号： 连接：_串__联__在__干__路__的__火__线__上___________________。 特点：熔丝是由_电__阻__率__较__大__而__熔__点__较__低__的__铅__锑_合__金_ 制成. 作用：当_电__路__中__电__流_过__大__（__超__过_规__定__值__）_时，熔
错误操作 手没触笔尾金属体，笔 尖金属体触火线时氖管 仍不会发光。
但千万不能接触笔尖金属体
为什么手触笔尾金属体时氖管会发 ???
光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体 构成的串联电路上，通过氖管和人体的电流小于 220伏/1000000欧=0.00022安=0.22毫安，这个电流 可以 使氖管发光，但对人体是没有危害的。
这个孔没有接地，将会发生的现象是（ B ）
A.家用电器消耗的电能会增加
B.人接触家用电器外壳时有可
能发生触电事故
C.家用电器不能正常工作
D.家用电器的使用寿命会缩短
10、某家庭电路中，已有两盏灯正常发光，如果再使
用一个电熨斗，该电路的
（ A）
A.总电流变大
B.总电压变大
C.总电阻变大
D.总功率变小
16、 如图，有两根供接家庭电路的电线，即火线和零 线、保险盒A、电灯L、开关S、两孔插座B、三孔插 座C，请将这些电器元件，正确接入电路中。
祝下同学课们
学习进步！
四、安全用电
1.触电的原因：人体直接或间接接触__火__线___引起的。
2.安全用电原则： （1）不接触__高_于__3_6_V__的__低__压_带__电__体__； （2）不靠近__高_压__带__电__体______； （3）不弄湿用电器； （4）不损坏电气设备的绝缘体; （5）电路安装要规范； （6）有金属外壳的用电器一定要接地； （7）遇到有人触电，应先切断电源，并规范施救。
3、在家庭电路里，下列哪种情况不会造成触电事故(C )
A.人站在地上，一只手接触火线 B.人站在地上，两只手同时接触火线 C.人站在地上，两只手同时接触零线 D.人站在绝缘的木梯上，一只手接触火线，另一只手接 触零线
4、当发现有人触电或电器设备着火时，正确的做法是 (D ) A立即用刀将电线割断 B立即上去将人拉开 C立即泼水灭火 D立即拉断电源开关或用绝缘物将电线挑开，再救人
课时训练
1、如图所示是家庭电路的一部分，则 ( B )
A．图中元件“l”的连接位置错误 B．元件“l”“2’’“3”正确连接顺序为“1”“3”“2” C．图中接错的元件是“5” D．图中接错的元件是“6”
2、人体发生触电的原因是( C )
A.人体能导电 B.人体带电太多了 C.通过人体的电流超过了一定值 D.人体接触了电池
4.测电笔的使用
测电笔
4.测电笔的使用
1）作用：_辨__别__火__线__和__零__线____； 2）使用方法：手_接__触__笔__尾__金__属__体__，__笔__尖__金__属__体__接__触__导__体__。
正确操作： 手触笔尾金属体；笔尖金属 体触火线时氖管发光，触零 线时不发光。
