9018-2六管收音机制作详解新(课堂PPT)
六管收音机电路原理及制作
六管收音机电路原理及制作概述：六管收音机是中波段调幅袖珍式半导体收音机。
频率覆盖范围为535～1605kHz，输出功率，不失真功率为50mW；最大功率为150mW。
一、电路组成及各部分电路功能该收音机的电路组成如下图所示。
它主要包括接收回路、高频放大与变频电路、中频放大、检波、音频放大(含功率放大)等。
其各部分电路功能如下。
1．接收回路由磁棒线圈L1和可变电容器C1a串联而构成。
当接收回路与空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号能通过L2耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。
所以接收回路又称为选台电路。
2．高频放大与变频电路由接收回路选择出的电台信号通过L2耦合到VT1的基极，并经放大后与由其发射极输入的本机振荡信号进行变频后，由串接于集电极中的中周谐振器B3选择出中频信号(f本-f和=f中=465kHz)，送入下一级中频放大器。
3．两级中放VT2、VT3进～步对中频信号进行选择和放大。
4．检波电路它是由VT3的非线性及低通滤波完成的。
作用是检出音频调制信号(有用信号)，去掉中频载频信号，再经电阻R6将音频信号送至音量电位器W。
再经电容器C8送至前置放大器VT4的基极。
电容器C5、C6是中频信号的旁路电容。
5．音频前置放大器VT4为音频前置放大器。
其功能是把输入的音频信号加以放大并用输入变压器次级分成极性相反的两组信号输入推挽功率放大器。
6．音频功率放大器由VT5和VT6组成推挽功率放大器。
其中vT5放大音频信号的正半周，VT6放大音频信号的负半周，并用输出变压器的次级把音频信号正负半周合起来推动喇叭发声。
二、电路元器件的选择与检测这是保证整机装调优劣的重要环节。
因为只有保证元器件是合格产品，才能装接出质量好的收音机。
1．电阻和电位器本机共有8只色环电阻和1只电位器。
(1)色环电阻本机所用电阻为四环色环电阻。
最后一环为金或银，是误差环。
其余三环为阻值环，第一道色环代表的数是阻值的第一位有效数字，第二道色环代表的数字是阻值的第二个有效数字，第三道色环代表的数字是阻值的乘数为10n(n为颜色表示的数字J。
超外差式六管收音机的组装PPT课件
1KΩ＝1000Ω ；1MΩ＝1000KΩ＝1000000Ω
III. 电阻的标称功率：W（瓦特） 常用电阻的标称功率有1/16W、1/8W、1/4W、1/2W、1W、2W、5W、 10W等。 IV. 电阻的标称及识别方法：
1F＝1000000μF；
1μF=1000nF=1000000pF
第18页/共30页
III. 电容标称值的识别： A. 电解电容（有极性）
正负极的判别：①、② 标称值的判别：从电容侧面可以读出电容的
容值和耐压值
B. 其他无极性电容（瓷片电容）
①
负
②
极
标
引
识
线
_
长
短
+
标称值的判别：
103
① 直接标称法。如果数字是0.001，那它代表的是0.001uF， 如果是10n，那么就是10nF，同样100p就是100pF。
注：本次综合实验中所用到的中频变压器（中周）不可互换，且厂家已经调整好， 不要调整。
第12页/共30页
IV. 检波电路（BG3、 C8、C9、R9 、W）
ui
BG3
ui
C5
R8
0.01u
200
T
W
u0
5K
u0
BG3在电路中的使用相当于一个二极管。
原理：当BG3输入到某一正半周峰值时， BG3
T
导通，C5、C11充电，当BG3的输入电压小于C5上的电压时，
② 不标单位的直接表示法：用1~3位数字表示，容量单位为 pF，如103=10×103 PF
③ 色码表示法 ：（类似电阻的色码）

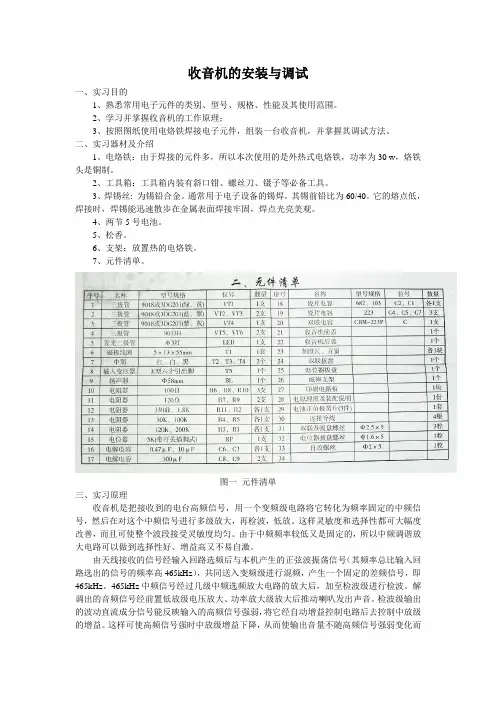

9018—2型收音机的安装与调试
收音机的安装与调试一、实习目的1、熟悉常用电子元件的类别、型号、规格、性能及其使用范围。
2、学习并掌握收音机的工作原理；3、按照图纸使用电烙铁焊接电子元件，组装一台收音机，并掌握其调试方法。
二、实习器材及介绍1、电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。
2、工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。
3、焊锡丝: 为锡铅合金。
通常用于电子设备的锡焊。
其锡前铅比为60/40。
它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
4、两节5号电池。
5、松香。
6、支架：放置热的电烙铁。
7、元件清单。
图一元件清单三、实习原理收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
收音机的电原理图及电路板如下图所示：图二收音机的电原理图图三收音机的电板图四、实习步骤㈠、焊接练习焊接练习时，首先加热电烙铁，然后根据老师的要求焊接导线。
在焊接时特别要注意锡不能太多，否则易发生短路。
焊接完后再利用万用表进行检测。
六管收音机原理图PCB设计PPT课件
3B
电子工艺及线路绘图
元件封装注意事项：
6
电子工艺及线路绘图
元件封装注意事项：
7
电子工艺及线路绘图
收音机参考PCB图：
8
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
9
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
电子工艺及线路绘图
六管收音机原理图及PCB绘制
——PCB元件封装及版图绘制
1
电子工艺及线路绘图
六管收音机原理图
2
电子工艺及线路绘图
六管收音机原理图
3
K Rp1B V 3 J P E K S C f u 9 0 0 C 1 56 T6S9013 TT 、 5 T KKK 8 000 97 202 R RR 111 K 0 0 R10 1 5 欧 B 0 0 1 6 R 7 C 0.022uf 8 C 100uF f 4 K u 6 T 0 0 5 2 1C R 1 K 4 6 3 5R TRp1A Rp_K 1 5 C 0.022uf 绿 4 4 B K C 3 0 2 R 1 0.022uf 2 T T4S9018 、 2 T 白 b 3 3 C C 4.7ufB Cap_V 蓝 Co2 或 绿 红 欧 0 2 0 2 2 8 C B* 6 1 1.8KR T T13DG201 K 0 1 0 R 2 F p 1 0 C 0 级 1 10T次 ? T 级 a 初100TC C01 Cap_V
电子工艺及线路绘图
六管收音机PCB参考图绘制的步骤及注意事项
高频电路“9018-2收音机的安装与调试”实训指导书
《高频电子技术》实训指导书电子工程系编制二○一一年十月实训注意事项高频电子技术基础是一门实践性很强的学科。
因此，实训是教学的一个重要环节。
参加实训的同学在实训过程中要结合课程。
加深对教学内容的理解，培养分析问题和解决问题的能力，严肃、认真、踏实的科学作风和爱护国家财产的优良品德。
为此，有关实训要求如下，希共同遵守。
1.实训前必须仔细阅读实训指导书，搞懂原理，明确任务，作好有关计算，了解所用仪器的使用方法，有准备地进行实训。
2.按实训内容，实训小组应讨论具体步骤，在实训过程中，既要有适当分工(如操作、记录等)又要求每人都全面了解，应当做到互相照顾，共同提高。
3.接线及所焊电路必须由本组同学认真检查，并经实训指导人员复查同意后，方能接通电源，开始实训。
4.实训过程中，要认真做好记录。
并与预习时的估计和分析结果相对照，如有不合之处，应检查误差原因。
5.保持实训室安静、整洁，不得在实训室吸烟，不得高声喧闹。
讲解实训有关内容时要认真听讲，非本次实训仪器设备不得动用。
6.实训完成后，应关掉电源，将仪器和阠线整理好，恢复原状，所用实训板、仪表和工具等，应办好借还手续。
7.发生事故时，应立即去掉电源，保持现场，并立即向指导实训人员报告，并认真检查原因，从中吸取教训，由于违背实训室规章制度所造成的人身事故或设备事故，情节重者，应严肃处理。
8.实训报告必须每人独立完成一份，字跡要清楚。
并于规定日期完成，报告一般包括下列内容：1)电子产品原理图；2) 实训结果及分析；3) 实训的收获、体会和建议。
目录实训注意事项 (2)目录 (3)前言 (4)一、实践教学目标 (4)二、实践教学规划 (4)三、实训时间的安排 (4)四、编写说明 (4)课程内容及安排 (5)前言一、实践教学目标高频电路是应用电子及电子信息工程技术专业的一门重要的专业基础课程，其理论性、工程性与实践性很强。
通过学习本课程，能了解无线通信系统主要单元电路的组成与工作原理，为学习本专业后续课程打好基础。
9018六管超外差是收音机组装实验
《9018六管超外差式收音机组装与调试》课程设计报告题目9018六管超外差式收音机组装与调试姓名程培龙专业班级09电子一班指导教师吴彬日期2011年12 月19日目录一、设计任务与要求 (3)二、元器件清单及简介 (4)三、设计原理分析 (6)四、设计中的问题及改进 (8)五、总结 (9)六、参考文献 (9)9018六管超外差式收音机电路的设计一、设计任务与要求超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。
收音机虽然小，可谓五脏俱全，它包含了无线电接收的各种功能电路。
收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。
近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实训采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535HZ~1605HZ 的中频段。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
二、元器件清单及简介电烙铁、焊锡丝、螺丝刀、镊子、钳子等必备工具、万用表、9018-2型袖珍收音机实验套件、五号电池两节。
1.电阻1）电阻从原理上分为固定电阻器和可变电阻器；从材料上分为碳膜、金属、金属氧化膜；从制作上又分为线绕、陶瓷、水泥、薄膜、厚膜、玻璃釉等。
2）电阻阻值的标称一般使用色环方法表示。
其中又有4环和5环之分，4环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
2.电容按结构可分为：固定电容，可变电容，微调电容；按介质材料可分为：气体介质电容，液体。
六管收音机制作详解新优质课件专业知识讲座
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
安装 VT4(9014)
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
安装VT5,VT6（9013）
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
接线圈c
接线圈b
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
当之处，请联系本人或焊网接站线删除圈。前先 把线圈四个头 上锡，直接用 烙铁带锡在松 香里摩擦线头 即可
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
当之处，请联系本人或网站删除。
接线圈d
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
本文接档所线提圈供的d信息仅当供之参处考，之请用联，系不能本作人为或科网学站依删据除，。接请勿线·模圈仿。a文档如有不
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
准备安装发 当之处，请联系本人或网站删除。 光二极管， 这个位置
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
发光管要从 当之处，请联系本人或网站删除。 外壳这个孔 里露出，先 对一下再安 装
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不 当之处，请联系本人或网站删除。
准备安装三个中周， 标了颜色，不要装错 位置
六管超外差调幅收音机基本原理及原理图PPT课件
授课：XXX
10
八、六管超外差调幅中波收音机原理图
2021/3/9
授课：XXX
11
刚才的发言，如 有不当之处请多指
正。谢谢大家！
2021/3/9
12
a、电磁波的频率越高，越容易辐射出去；理论和实践证明，当天线的长度为无线
电信号波长的1/4时，天线的发射和接收转换效率最高。
b、电磁波的传播距离 ,频率和波长的关系
传播距离=波长乘频率 C =λf
c、电磁波的频率越高，波长越短；穿透能力越强，但跨越障碍物的 能力越弱；
d、电磁波的传播速度约等于光速。（30万Km/S)
六管超外差调幅中波收音机基 本原理及原理图识图技巧
2021/3/9
授课：XXX
1
思考：
1、收音机是一台具有什么功能的电子产品？ 你了解它的工作原理吗？
2、现实生活中你有没有使用或接触过类似的 电子产品？
3、你能够看懂简单的电路原理图吗？
2021/3/9
授课：XXX
2
一、什么是电磁波
电磁波的定义：
2021/3/9
授课：XXX
3
电磁波的性质
电磁波频率低时，主要借由有形的导电体才能递。原因是在低频的电振荡中，磁电 之间的相互变化比较缓慢，其能量几乎全部返回原电路而没有能量辐射出去；电磁波 频率高时即可以在自由空间内传递，也可以束缚在有形的导电体内传递。在自由空间 内传递的原因是在高频率的电振荡中，磁电互变甚快，能量不可能全部返回原振荡电 路，于是电能、磁能随着电场与磁场的周期变化以电磁波的形式向空间传播出去，不 需要介质也能向外传递能量，这就是一种辐射。
从科学的角度来说，电磁波是能量的一种，凡是高于绝对零度的 物体，都会释出电磁波。 正像人们一直生活在空气中而眼睛却看不 见空气一样，除光波外，人们也看不见无处不在的电磁波。电磁波就 是这样一位人类素未谋面的“朋友”。
9018六管超外差式收音机_报告
9018六管超外差式收音机_报告9018六管超外差式收音机安装与调试课程：电子工艺专业：电子信息工程1、实习目的与要求目的：通过收音机的原理电路图，对一台调幅收音机进行安装、焊接和调试，了解类似电子产品的装配过程，掌握电子元器件的识别方法，培养自己的实践技能。
要求：1、认识常用的电阻、电容等电子元器件；2、了解收音机的工作原理；3、熟练焊接的具体操作；4、学习并掌握收音机的调试方法；5、初步掌握电子线路故障的排除方法。
2、实习材料1、9018型六管超外差收音机散装套件：1套/人（见元件明细表）；2、组装工具：1套/人；3、万用表等3、简述超外差收音机工作原理（文字和电路图说明，附完整的电路图）如图1所示,9018型袖珍式调频收音机由输入回路高放混频级，一级中放，二级中放，前置低放兼检波级，低放级和功放级等部分组成。
图1 工作方框图如图2所示，电路分析的主线是六个不同功能的三极管。
图2 六管超外差式收音机电路原理图⑴输入调谐电路：输入调谐电路由双连可变电容器的CA和T 1的初级线圈组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，当改变CA，就能收到不同频率的电台信号。
⑵变频电路：本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号变换成固定的465KHz的中频信号。
VT l、T2、CB等元件组成本机振荡电路，它是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。
混频电路由VT l、T3的初级线圈等组成，其结果是产生各种频率的信号⑶中频放大电路：主要由VT2、VT3组成的两级中频放大器。
⑷检波和AGC电路：中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，检波效率高，有较强的自动增益控制(AGC)作用。
六管超外差式收音机制作讲解
1．设计内容与要求1.1 设计内容题目：六管超外差式收音机制作1．熟悉六管超外差式收音机的基本工作原理。
2．进行天线、调谐电路、本机振荡、混频、中放、检波、低放、功放、扬声器等电路模块的设计。
3．根据电路图，安装元器件，进行焊接，确保焊接没有虚焊、错焊。
4．调试。
确保能收听到至少两三个声音清晰的音频信号。
1.2 设计要求1.熟悉常用电子元器件及材料的类型、型号、规格和符号，熟悉各电子器件的主要性能、使用知识；2.掌握常用元器件规格参数表达方法、常用元器件识别及测量方法、元器件安装使用方法以及元器件检测方法与筛选方法；3.了解电子元件焊接的基本知识与要求，能够进行简单的手工焊接；4.掌握常用仪器设备的使用方法，学会简单电路的调试方法。
2.工作原理与电路原理图2.1 电路构成与框图根据超外差收音机的原理，我们可以将电路分成以下几个模块：调谐回路、变频回路（包括本振电路、混频电路和选频电路）、中频放大（中放）回路、检波及AGC回路、低放级回路、功放级回路，如图2-1。
图2-1超外差式收音机的电路框图1.输入调谐电路输入调谐电路的电路图如图2-2所示。
输入调谐电路由双连可变电容器的C A 和T1的初级线圈Lab组成，是一并联谐振电路,Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLab CA，当改变CA时，就能收到不同频率的电台信号，最低535KHz，最高1605KHz。
图2-2 输入调谐电路的电路图图2-3 变频电路的电路图磁棒线圈同样作为机音机的天线，接收频率范围为535KHz—1605KHz的中波段。
一般接收中波是用磁棒天线，接收短波和超短波要用拉杆天线，这是因为当天线的长度（L）为无线电信号波长(λ)的1/4时，天线的发射和接收转换效率最高，即L=λ/4。
又因为λ=V×T，V是电磁波的速度，300000公里/秒，T是电磁波的周期，即频率F的倒数，T=1/F，所以L=λ/4= V×T /4=300000K/4F，把接收频率范围535KHz—1605KHz带入可得，L的范围在47—140米，做这样长的天线是不切实际的，所以用磁性材料加绕线圈，来增强接收效果。
管收音机原理图PCB设计PPT课件
电子工艺及线路绘图
六管收音机PCB参考图
4
电子工艺及线路绘图
PCB绘制的步骤及注意事项
板层堆栈设置：单面板 PCB形状设置：机械层（50mm*60mm） 电气边界设置：禁止布线层（Keep-out
Layer） 导入网络表 布局：整齐、符合电路结构、走线短 布线规则设置：布线宽度一定要设置
9
5
3B
电子工艺及线路绘图
元件封装注意事项：
6
电子工艺及线路绘图
元件封装注意事项：
7
电子工艺及线路绘图
收音机参考PCB图：
8电子稿提交方法：源自电子工艺及线路绘图以自己的学号加姓名来命名文件，将原理图文件和 PCB文件都命名成学号加文件（扩展名保持不变） 邮箱地址： eda_lyac@ 发送邮件前选中“已读回执”，切记！！若在15周五 24：00前未收到回执，再发一遍。
电子工艺及线路绘图
六管收音机原理图及PCB绘制
——PCB元件封装及版图绘制
1
电子工艺及线路绘图
六管收音机原理图
2
电子工艺及线路绘图
六管收音机原理图
3
K Rp1B V 3 J P E K S C f u 9 0 0 C 1 56 T6S9013 TT 、 5 T KKK 8 000 97 202 R RR 111 K 0 0 R10 1 5 欧 B 0 0 1 6 R 7 C 0.022uf 8 C 100uF f 4 K u 6 T 0 0 5 2 1C R 1 K 4 6 3 5R TRp1A Rp_K 1 5 C 0.022uf 绿 4 4 B K C 3 0 2 R 1 0.022uf 2 T T4S9018 、 2 T 白 b 3 3 C C 4.7ufB Cap_V 蓝 Co2 或 绿 红 欧 0 2 0 2 2 8 C B* 6 1 1.8KR T T13DG201 K 0 1 0 R 2 F p 1 0 C 0 级 1 10T次 ? T 级 a 初100TC C01 Cap_V
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高端收台调整 本振补偿电容
Cb
第二步统调（调整频率跟踪）本节介绍是手工调试，专业仪器调试不在介 绍之内。一定把收音机拿到室外或者阳台上，因为现在房子墙都比较厚对
中波有较强的阻挡作用。室内中波信号都不太好。中波接收范围约为 535KHZ-1625KHZ.首先调整收台旋钮，随便接收一个台，用无感起子依次 调整黑，白，红三个中周，调至声音最大又不失真（即把三个中周都调整 到465KHZ）。然后调整收台旋钮至低端接收一个低端电台信号如600KHZ 左右电台，移动磁棒上天线线圈位置，使之声音最响。然后接收一个高端 电台如1400KHZ左右电台，调整双联电容上的本振补偿电容Cb.使之声音 最响。再接收一个中端电台，用无感起子缓慢调整红色中周，使之声音最 响。以上几步互相都有影响，要来回调整多次才能达到最佳状态。即48所谓
三点统调
调试结束后，电路 板要用螺丝固定住
49
收音机收台多少跟当地信号有关， 并没有统一标准
50
谢谢观赏
51
祝大家工作顺利，身体健康！
COMPANY LOGO
祝大家工作顺利，身体健康！
COMPANY LOGO
54
45
贴纸贴到双联拔盘 上，把拔盘安装到 双联电容上，准备 第二步中频调整
46
47
这个是输 入谐振补 偿电容Ca, 用来调整 刻度误差， 比如接收
1400KHZ 电台，结 果在刻度
1500HKZ 处才接收 到，那么 就调整Ca 使刻度指
示到
1400KHZ 处正好接 收到该电
台
低端收台移动线圈 在磁棒上位置
6
安装五个磁片电容，分清规 格不要装错位置，磁片电容 没有极性分别
7
9018三极管无色点之分
8
安装三极管注 意管脚极性
安装VT1பைடு நூலகம்9018)
9
安装 VT2(9018)
10
安装 VT3(9018)
11
安装 VT4(9014)
12
安装VT5,VT6（9013） 13
六个三极管安装好后，仔细再 检查一遍管脚有无装错，不少 同学错在这一步
这两 点接 喇叭
37
38
现在装上电池进入调试 阶段，六管收音机调试 极其重要，某种程度上 说调试比安装更难更重 要
调试共分二大步，第一 步是静态工作点的测试 与调整。第二步是统调
（调整频率跟踪）
39
测试点 A
测试 点B
测试 点C
第一步，静态工 作点的测试与调 整。 电路板上有四个 电流测试点 A,B,C,D分别测量 混频级，中放级， 低放级，功放级 电流。
14
把四个电解电容安装上，注意极性， 电解电容长脚是正极，短脚是负极
15
准备安装三个中周， 标了颜色，不要装错 位置
16
红色中周是 振荡线圈内 部是没有电 容的
白色和黑色中 周内部有电容
17
三个中周不要装错位置
18
这是输入变压器，
有初次极之分，仔
细看这里有个凸点
标记
凸
点
凸点对应这
个位置
19
28
29
30
接线圈d 接线圈c
接线· 圈a 接线圈b
31
焊接线圈前先 把线圈四个头 上锡，直接用 烙铁带锡在松 香里摩擦线头 即可
32
接线圈d 接线圈c
接线圈a 接线圈b
33
34
喇叭焊出两根导线， 不用区分正负极
35
电池正负极片 分别引出导线
36
这点接 电池正 极
这点接 电池负 极
9018-2六管收音机 制作详解
首先清点元件，把小 元件放入元件盒中，
防止遗失 1
六管即表示共有六个三极管。VT1(9018)混频 VT2(9018)中放 VT3(9018)检波 VT4(9014)低放 VT5,VT6(9013)功放
2
3
电路板焊面
4
电路板元件面
5
安装11个电阻，卧式安装，注意 分清阻值，不要装错位置了
（比参考值大或小一点都属正常的）
图中B点中放 级电流为
0.64mA属正 常
43
A,B,
C,D 要短 接
四个点 电流测 试正常 后，用 锡将四 个点短 接
44
四测试点短接后，测试下整机电流， 关掉音量开关，用万用表直流电 流档跨接到电源开关上，参考为 10mA以内，这台机器实测为 9.3mA属正常。
测试 点C
40
打开电源开关，并把旋钮旋到音量 最小，用万用表直流电流档分别测 试A,B,C,C四个点的电流，图中测 试的是A点混频级电流为0.41mA
属正常
41
图中D点功放级实测 为1.58mA，属正常
42
A点参考值0.3mA左右，B点0.5mA左右，C点 2mA左右，D点1.5mA左右，所测数值在参考值 上下有相差都属正常，如果发现哪级没电流说明 该级有开路现象，如哪级电流特别大说明有短路 现象，仔细检查有没有元件装错，极性有没有装 反，焊点有无虚焊和短路，有没有因焊接时间过 长而把元件损坏，如果元件都完好且没装错，测 试电流偏差还是较大，那就调整这一级三极管的 偏置电阻，就能调节三极管的工作点。具体A点 调R1,B点调R3,C点调R5,D点同时调R7和R9,实 测电流大就把电阻调大一点，实测电流小就把电 阻调小一点，把四个点电流调整到参考值左右
凸点
安装 输入 变压 器
20
安装音量电 位器
21
安装双联电容，同时把 磁棒支架固定上
22
23
准备安装发 光二极管， 这个位置
24
发光管要从 外壳这个孔 里露出，先 对一下再安 装
25
还要考虑磁棒 位置
26
发光二 极管大 致要弯 成这样 个形状
27
发光二 极管大 致要弯 成这样 个形状
