七管半导体收音机原理、安装与调试
HX108-2七管半导体收音机的安装与调试实验报告
电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师：XXXX年XX 月XX 日目录一、实训目的 (1)二、实训内容 (1)三、实训器材介绍 (2)四、原理描述 (3)五、实训步骤 (3)六、实训总结心得 (4)一、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。
3、实训器材介绍1.实训器材；1.电烙铁一个，2.万用表一部，3。
HX108-2七管半导体收音机完整组件，电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。
万用表：一般以测量电压、电流和电阻为主要目的。
万用表按显示方式分为指针万用表和数字万用表。
调幅式七管半导体收音机原理

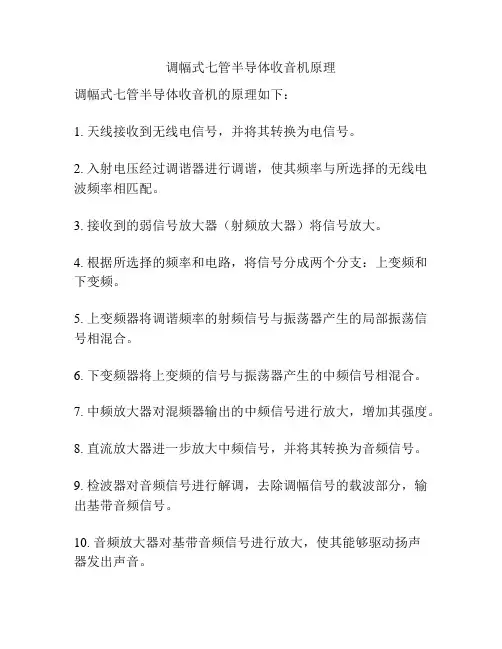

调幅式七管半导体收音机原理
调幅式七管半导体收音机的原理如下：
1. 天线接收到无线电信号，并将其转换为电信号。
2. 入射电压经过调谐器进行调谐，使其频率与所选择的无线电波频率相匹配。
3. 接收到的弱信号放大器（射频放大器）将信号放大。
4. 根据所选择的频率和电路，将信号分成两个分支：上变频和下变频。
5. 上变频器将调谐频率的射频信号与振荡器产生的局部振荡信号相混合。
6. 下变频器将上变频的信号与振荡器产生的中频信号相混合。
7. 中频放大器对混频器输出的中频信号进行放大，增加其强度。
8. 直流放大器进一步放大中频信号，并将其转换为音频信号。
9. 检波器对音频信号进行解调，去除调幅信号的载波部分，输出基带音频信号。
10. 音频放大器对基带音频信号进行放大，使其能够驱动扬声
器发出声音。
通过以上步骤，调幅式七管半导体收音机可以将接收到的无线电信号转化为声音信号进行播放。

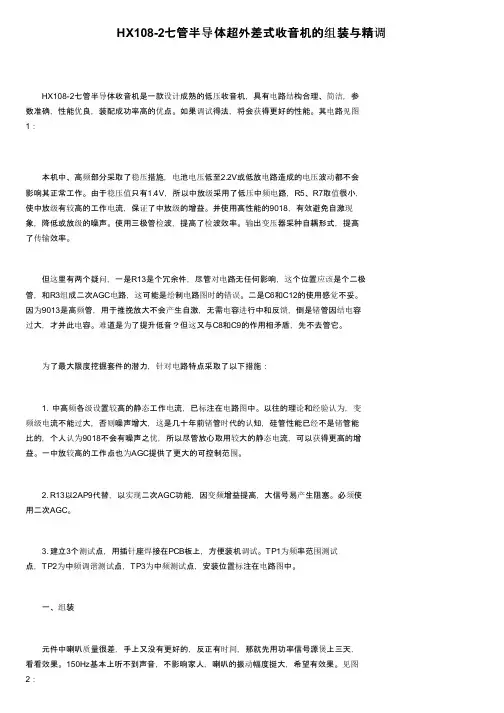

HX108-2七管半导体超外差式收音机的组装与精调
HX108-2七管半导体超外差式收音机的组装与精调HX108-2七管半导体收音机是一款设计成熟的低压收音机，具有电路结构合理、简洁，参数准确，性能优良，装配成功率高的优点。
如果调试得法，将会获得更好的性能。
其电路见图1：本机中、高频部分采取了稳压措施，电池电压低至2.2V或低放电路造成的电压波动都不会影响其正常工作。
由于稳压值只有1.4V，所以中放级采用了低压中频电路，R5、R7取值很小，使中放级有较高的工作电流，保证了中放级的增益。
并使用高性能的9018，有效避免自激现象，降低或放级的噪声。
使用三极管检波，提高了检波效率。
输出变压器采种自耦形式，提高了传输效率。
但这里有两个疑问，一是R13是个冗余件，尽管对电路无任何影响，这个位置应该是个二极管，和R3组成二次AGC电路，这可能是绘制电路图时的错误。
二是C6和C12的使用感觉不妥。
因为9013是高频管，用于推挽放大不会产生自激，无需电容进行中和反馈，倒是锗管因结电容过大，才并此电容。
难道是为了提升低音？但这又与C8和C9的作用相矛盾，先不去管它。
为了最大限度挖掘套件的潜力，针对电路特点采取了以下措施：1. 中高频各级设置较高的静态工作电流，已标注在电路图中。
以往的理论和经验认为，变频级电流不能过大，否则噪声增大，这是几十年前锗管时代的认知，硅管性能已经不是锗管能比的，个人认为9018不会有噪声之忧，所以尽管放心取用较大的静态电流，可以获得更高的增益。
一中放较高的工作点也为AGC提供了更大的可控制范围。
2. R13以2AP9代替，以实现二次AGC功能，因变频增益提高，大信号易产生阻塞。
必须使用二次AGC。
3. 建立3个测试点，用插针座焊接在PCB板上，方便装机调试。
TP1为频率范围测试点，TP2为中频调谐测试点，TP3为中频测试点，安装位置标注在电路图中。
一、组装元件中喇叭质量很差，手上又没有更好的，反正有时间，那就先用功率信号源煲上三天，看看效果。
七管半导体收音机原理、安装与调试
认识实习系列指导书（试用本）七管半导体收音机原理、安装与调试张玉霞大连大学电子信息工程学院电工电子教研室2008年6月前言一．实习目的通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程；训练动手能力；掌握元器件的识别、简易测试及整机调试工艺。
二．要求1．对照原理图讲述整机工作原理；2．对照原理图看懂装配接线图；3．了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5．认真细致地安装焊接，排除安装焊接过程中出现的故障。
三．产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
技术指标：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）七管收音机组合电路原理七管收音机组合电路又称为超外差式七管接收系统（收音机）。
一、七管收音机组合电路方框图七管收音机的电路方框图如图1所示。
从图中我们一眼就可看出七管收音机电路的全貌，即主要组成部分及各级电路的功能。
--图1 七管收音机的电路方框图及波形图从图1所示的方框图可以看出，七管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率c f 先变为频率较低而且是固定不变的中间频率i f ，再利用中频放大器加以放大。
输入回路 混频 中放1 中放2 检波 前置低放 功放AGC本振方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为c f 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为o f ）同时加到变频器上，由于变频管的非线性作用，就产生了i f =o f -c f 的差频信号，但仍为调幅波。
因为差频o f -c f 低于载频c f 而又高于音频，所以习惯上把它叫做中频（中周）。
HX108-2七管半导体收音机的安装与调试实验报告
电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师：XXXX年XX 月XX 日目录一、实训目的 (1)二、实训内容 (1)三、实训器材介绍 (1)四、原理描述 (2)五、实训步骤 (2)六、实训总结心得 (5)一、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。
三、实训器材介绍1.实训器材；1.电烙铁一个，2.万用表一部，3。
HX108-2七管半导体收音机完整组件，电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。
万用表：一般以测量电压、电流和电阻为主要目的。
万用表按显示方式分为指针万用表和数字万用表。
HX108-2七管半导体收音机的安装与调试实验报告
电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：___________________________________________________ 专业班级：___________________________________________________ 学生学号：___________________________________________________ 学生姓名：___________________________________________________ 课程名称：___________________________________________________ 指导教师：___________________________________________________XXXX 年XX 月XX 日一、实训目的. (1)二、实训内容. (1)三、实训器材介绍. (1)四、原理描述. (2)五、实训步骤. (2)六、实训总结心得. (5)、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
(完整word版)HX108-2七管半导体收音机的安装与调试实验报告
电子产品工艺综合实训报告HX108-2七管半导体收音机的安装与调试所在系院：专业班级：学生学号：学生姓名：课程名称：指导教师：XXXX年XX 月XX 日目录一、实训目的 (1)二、实训内容 (1)三、实训器材介绍 (1)四、原理描述 (2)五、实训步骤 (2)六、实训总结心得 (5)一、实训目的1.通过对收音机的安装、焊接及调试，了解电子产品的生产制作过程；2.按照图纸焊接元件，组装一台收音机，并掌握其调试方法；3.通过电路图，初步掌握简单电路元件装配、初步的焊接技术及对故障的诊断和排除；4.了解HX108-2 七管半导体收音机的原理。
熟练焊接的基本技巧；5.掌握电子元器件的识别及质量检验；6.学会利用工艺文件独立进行整机的装焊和调试，并达到产品质量要求；二、实训内容先要说明一下什么是超外差式收音机，最初的收音机属于直放式收音机，它的特点是，从天线上接收到的高频信号，在检波以前，一直不改变它原来的高频频率（即高频信号直接放大）。
它的缺点是，在接收频段的高端和低段的放大不一样整个波段的灵敏度不均匀。
如果是多波段收音机，这个矛盾更突出。
其次，如果要提高灵敏度，必须增加高频放大的级数，由此带来各级之间的统一调谐的困难，而且高频放大器增益做不高，容易产生自激。
如果能够把收音机接收到的高频信号，都变换成固定的中频信号进行放大检波。
由于中频频率比变换前的信号频率低，而且频率固定不变，所以任何电台的信号都能得到相等的放大量，同时总的放大量也可以较高。
三、实训器材介绍1.实训器材；1.电烙铁一个，2.万用表一部，3。
HX108-2七管半导体收音机完整组件，电烙铁：是电子制作和电器维修的必备工具，主要用途是焊接元件及导线，按机械结构可分为内热式电烙铁和外热式电烙铁，按功能可分为无吸锡电烙铁和吸锡式电烙铁，根据用途不同又分为大功率电烙铁和小功率电烙铁。
万用表：一般以测量电压、电流和电阻为主要目的。
万用表按显示方式分为指针万用表和数字万用表。
七管半导体收音机原理、安装与调试
认识实习系列指导书（试用本）七管半导体收音机原理、安装与调试张玉霞大连大学电子信息工程学院电工电子教研室2008年6月前言一．实习目的通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程；训练动手能力；掌握元器件的识别、简易测试与整机调试工艺。
二．要求1．对照原理图讲述整机工作原理；2．对照原理图看懂装配接线图；3．了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5．认真细致地安装焊接，排除安装焊接过程中出现的故障。
三．产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
技术指标：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）七管收音机组合电路原理七管收音机组合电路又称为超外差式七管接收系统（收音机）。
一、七管收音机组合电路方框图七管收音机的电路方框图如图1所示。
从图中我们一眼就可看出七管收音机电路的全貌，即主要组成部分与各级电路的功能。
--图1 七管收音机的电路方框图与波形图从图1所示的方框图可以看出，七管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率c f 先变为频率较低而且是固定不变的中间频率i f ，再利用中频放大器加以放大。
方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为c f 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为o f ）同时加到变频器上，由于变频管的非线性作用，就产生了i f =o f -c f 的差频信号，但仍为调幅波。
因为差频o f -c f 低于载频c f 而又高于音频，所以习惯上把它叫做中频（中周）。
收音机的中频一般是465kH 。
七管收音机原理及安装调试
超外差式收音机原理图一、实习目的：1、掌握收音机的原理与组成2、识别各种电子元器件3、掌握焊接技术4、学会超外差收音机的安装与调试二、原理1、最简收音机原理图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压V AB最大，将该电波接收下来。
经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
图1 最简单的收音机组成框图这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。
由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段525kHZ—1605kHZ获得一致放大是很困难的。
因此用超外差接收方式来代替高放式收音机。
2、超外差式收音机原理所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。
如图2所示。
在超外差的设计中，本振频率高于输入频率。
用同轴双联可变电容器，使输入回路电容C1-A和本振回路电容C1-B同步变化，从而使频率差值始终保持近似一致，其差值即为中频465KHZ，即：如接收信号频率是600kHz，则本振频率是1055kHz；若接收信号频率是1000kHz，则本振频率是1465kHz；若接收信号频率是1500kHz，则本振频率是1965kHz；图2 超外差收音机组成框图由于谐振回路谐振频率，f 与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f 中频为一固定中频信号。
七管收音机实验报告
七管收音机实验报告篇一：HX108-2七管半导体收音机实验报告目录一、设计题目 (3)二、课程设计目的 (3)三、电路原理简介 (3)四、元件列表及HX108-2型收音机装配图 (6)五、性能指标 (7)六、安装步骤 (9)1. 清点材料 (9)2. 二极管电容电阻的区分认识 (9)3. 焊接前的准备工作 (10)4. 元件的焊接安装 (10)5. 机械部件的安装与调整 (10)七、安装过程中易出现的问题及故障检测 (10)1. 实习组装调整中易出现的问题 (10)2. HX108-2型外差式收音机修理检测方法 (11)3. 具体维修方法 (11)八、设计心得与体会 (12)九、主要参考文献 (13)一、设计题目HX108-2 七管半导体收音机二、课程设计目的1、熟悉HX108-2七管半导体收音机的组成、工作原理；2、.熟悉手工焊锡的常用工具的使用及其维护与修理；3、.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程；4、.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书；5、能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表；6、训练动手能力，培养职业道德和职业技能，培养工程实践观念及严谨细致的科学作风。
7、接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。
三、电路原理简介HX108-2型7管半导体收音机的主要性能为频率范围：525~1605KHZ；输出功率：100mW（最大）；扬声器：φ57mm，8Ω；电源：3V（5号电池二节）；体积：122〓66〓26。
电原理图如附图2.1所示。
由图可见，整机中含有7只三极管，因此称为7管收音机。
其中，三极管V1为变频管，V2、V3为中放管，V4为检波管，V5为低频前置放大管，V6、V7为低频功放管。
天线回路选出所需的电台信号，经过变压器Tr1（或B1）耦合到变频管V1的基极。
晶体管收音机的原理与装配调试
1
(1).HX108-2型7管半导体调幅收音机 的主要性能指标
• 1. 频率范围：525~1605KHZ； • 2. 输出功率：100mW（最大）；
• 3. 扬声器：φ57mm，8Ω；
• 4. 电源：3V（5号电池二节）； • 5. 体积：122×66×26。
4
②二次AGC(自动增益控制)
图中电阻R8是用来进一步提
高抗干扰性能的，用以限制 混频后中频信号振幅（即二 次AGC）
5
③中频放大电路的工作原理
中放是由V2、V3等元器件 组成的两级小信号谐振放大 器。通过两级中放将混频后 所获得的中频信号放大后， 送入下一级的检波器。
6
④检波级的工作原理
检波器是由三极管V4（相当于二极管）等元件组成 的大信号包络检波器。检波器将放大了的中频调幅
信号还原为所需的音频信号，经耦合电容C10送入
后级低频放大器中进行放大。在检波过程中，除产 生了所需的音频信号之外，还产生了反映了输入信
号强弱的直流分量，由检波电容之一C7两端取出后， 经R8、C4组成的低通滤波器滤波后，作为AGC电 压（－UAGC）加到中放管V2的基极，实现反向
AGC。即当输入信号增强时，AGC电压降低，中放
• 焊接顺序：电阻器、电容器、二极管、晶体管、
集成电路、大功率管，其它元器件为先小后大，
先轻后重。
15
③注意二极管、三极管的极性以 及色环电阻的识别
二极管、三极管及色环电阻的识别
16
④ 输入（绿或蓝色）、输出（黄 色）变压器不能调换位置。
⑤ 红中周Tr2插件后外壳应弯脚 焊牢，否则会造成卡调谐盘。
管V2的基极偏置电压降低，工作电流IE将减小，中
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
认识实习系列指导书（试用本）七管半导体收音机原理、安装与调试张玉霞大连大学电子信息工程学院电工电子教研室2008年6月前言一．实习目的通过对一只正规产品收音机的安装、焊接、调试，了解电子产品的装配全过程；训练动手能力；掌握元器件的识别、简易测试及整机调试工艺。
二．要求1．对照原理图讲述整机工作原理；2．对照原理图看懂装配接线图；3．了解图上符号，并与实物对照；4、根据技术指标测试各元器件的主要参数；5．认真细致地安装焊接，排除安装焊接过程中出现的故障。
三．产品简介该机为七管中波调幅袖珍式半导体收音机，采用全硅管标准二级中放电路，用二只二极管正向压降稳压电路，稳定从变频、中频到低放的工作电压，不会因为电池电压降低而影响接收灵敏度，使收音机仍能正常工作，本机体积小巧，外观精致，便于携带。
技术指标：频率范围：525~1605KHz中频频率：465KHz灵敏度：≤2mV/m S/N 20dB扬声器：Ф57mm 8Ω输出功率：50mW电源：3V（2节5号电池）七管收音机组合电路原理七管收音机组合电路又称为超外差式七管接收系统（收音机）。
一、七管收音机组合电路方框图七管收音机的电路方框图如图1所示。
从图中我们一眼就可看出七管收音机电路的全貌，即主要组成部分及各级电路的功能。
--图1 七管收音机的电路方框图及波形图从图1所示的方框图可以看出，七管收音机（超外差）的特点是：把接收到的高频调幅信号的载波频率c f 先变为频率较低而且是固定不变的中间频率i f ，再利用中频放大器加以放大。
输入回路 混频 中放1 中放2 检波 前置低放 功放AGC本振方框图中的变频环节的作用是：把经过选频的高频载波信号（频率为c f 的调幅言号）和由本机振荡器产生的等幅高频信号（频率为o f ）同时加到变频器上，由于变频管的非线性作用，就产生了i f =o f -c f 的差频信号，但仍为调幅波。
因为差频o f -c f 低于载频c f 而又高于音频，所以习惯上把它叫做中频（中周）。
收音机的中频一般是465kH 。
在选择电台过程中，本机振荡的频率o f 随接收到的载波频率c f 而变，并维持二者之差，使整个接收频段内均匀工作在465kHz左右，所以中频放大器的谐振回路就不需要调整，这样选择性也容易提高。
这种形式的电路一般称为超外差式电路。
中频信号经过放大后，仍然是频率比较高的调幅波，从中频调幅波中把音频信号检出来，也仍然称为检波。
检波出来的音频信号再经低放（包括功放）电路去推动扬声器发音。
这就是超外差式收音机的简单工作过程，各种信号波形如图1所示。
二、七管超外差接收机电路分析七管超外差收音机电路如图2所示。
图2 七管超外差收音机电路1．输人选频级从天线到晶体管Vl(9018H)基极之间的电路，叫输人回路。
由图3可知，从天线接收到的信号，加到线圈B1和可变电容C1A(7/270)组成的谐振回路中，改变C1A 的容量，就能选出我们所要接收的电台信号。
在这里是LC 谐振，在电感线圈B1的初级L1的上面（相当于电感电阻R ）上取输出电压耦合至B1的次级L2上送入V1的基极。
C1A 的容量从最大调到最小，可以使回路的谐振频率从535kHz 变到1605kHz 。
这样整个中波波段内的电台就都包括进去了。
与C1A 并联的电容C1A-1(5/20)是一个微调电容，其作用是补偿C1A 以便能够在刻度盘上准确覆盖中波段范围的电台频率。
图3 输入选频级2．变频级变频级又称为混频级。
图4 变频级高频管Vl 担负变频和本振的双重作用。
Vl 的偏置电流由R1，C2,Dl 及D2组成的简单稳压电源供电，以保正Vl 工作点的稳定，Dl 和D2串联可得到1.4V 的直流稳压电源。
R1为Vl 的基极偏置电阻、R2为Vl 的射极负反馈稳定电阻，C3是射极旁路电容。
C2是V1的直流电位提升电容，同时起到高频信号交流旁路作用。
L4、C1B 、C1B-1构成本机振荡器的谐振回路，L4是本振变压器B2的次级线圈，带有中间抽头以实现阻抗匹配，B2的初级线圈L3作为本振电路反馈用，以实现自激振荡的相位条件。
C1B 与C1A 为同轴旋转的双联可变电容器，调台时两者同步跟踪,以保证振荡频率0f 与接收载波频率c f 相差一个中频i f （465kHz ）。
由磁性天线B1感应到次级L2的高频调幅信号和本振高频等幅信号，同时加到变频管V1的基极和发射极上，两者经Vl 混频后产生的中频调幅信号由VI 的集电极输出，被中频变压器（俗称中周）B3初级线圈L5和电容C16(200P)所组成的中频谐振回路选出，这个回路谐振于465 kHz 。
得到的中频调幅信号，由B3的次级线圈L6耦合到下一级三极管V2的基极去放大。
需要注意的是电容C16(200P)在B3的下面自带。
3．中频放大级三极管V2(9018H)和V3(9018H)组成两级中放。
V2是第一中放，R4是基极偏流电阻、R5是射极电阻、C5为射极旁路电容。
C4是V2的直流电位提升电容，同时起到高频信号交流旁路作用。
V2基极输人的中频调幅信号，放大后被中频变压器B4的初级线圈L7和电容C17(200P)所组成的谐振回路(谐振于465 kHz 得到中频调幅信号)选出，经B4的次级线圈L8耦合到第二中放管V3(9018H)的基极。
R6是V3的基极偏流电阻，C6是V3的直流电位提升电容，同时起到高频信号交流旁路作用。
中频信号经V3再次放大后，被中频变压器B5的初级线圈L9和电容C18(200P)所组成的谐振回路(谐振于465 kHz 得到中频调幅信号)选出，经B5的次级L10耦合到检波级V4（9018H ）的基极。
图5中频放大级4．检波与自动增益控制V4是由三极管构成的检波二极管，C8, R9, C9构成的π型滤波电路为检波后的残余中频滤波环节，R9为检波器的负载电阻。
中频调幅信号通过V4检波后得到的音频信号加到W上（音频及直流成分），其中音频信号经C10耦合，送到低放管V5(9014)的基极进行低频放大。
W为带开关的电位器，开关作为整机电源开关，调节W的滑动触点位置，可以改变送往V5基极的低频信号电压的大小，以控制收音机的音量。
检波级输出的另一路信号，则经R8、C4构成滤波器，滤去音频成分后加到V2的基极，这是检波后的直流电压，随信号强弱而变。
这个直流电压和V2的基极偏压方向正好相反，因而能抵消一部分偏流。
外界信号越强，抵消得越多。
于是降低了V2的发射结偏压，改变了V2的直流工作点，使V2的放大倍数降低。
反之，外界信号较小时，抵消作用也小，；相应的使V2的放大倍数也有提高，这就自动调节了放大器的增益。
因此由R6、C4构成的电路叫“自动增益控制”(AGC)电路。
图6 检波与自动增益5．低频放大电路低频放大有了这个电路，虽然天线接收的载波信号强弱不同，但收音机的音量变化并不显著。
电路是指从检波器输出端至扬声器之间的电路。
它包括低频电压放大（图7）和低频功率放大（图8）两部分。
低频放大电路的作用是将检波器解调输出的音频信号进行电压放大和功率放大，推动扬声器发声。
低频电压放大电路的作用是将检波器输出的微弱音频信号进行电压放大，为功率放大器提供足够的激励信号，由于其输入输出信号幅度都较小，故属于交流小信号电压放大电路。
这部分电路由低放管V5、R10、C10构成，R10是V5的偏置电阻，V5的作用是把经电容C10耦合过来的音频信号电压进行放大，送给输入变压器B6的初级线圈L11把音频信号耦合至功放电路。
图7 低频电压放大电路低频功率放大电路是由输入耦合变压器B6、R11、C11、C12、D3、V6（9013H ）、V7（9013H ）输出变压器B7和扬声器Y 构成的典型的变压器耦合乙类推挽功率放大电路。
V6、V7是由两个同型号而且特性完全相同的 NPN 型晶体管（9013H ）构成，R11和 D3组成分压偏置电路以减小交越失真，同时D3具有负的温度系数，用于温度补偿和稳定静态工作点。
当有交流信号i u 输入时，在B6的次级线圈上下两部分得到大小相等而相位相反的两个交流信号1i u 和 2i u ，设在信号的正半周的极性如图所示，这时V6导通，V7截止；在信号的负半周情况正好相反。
这样当输入信号交替变化时，两管交替导通，各工作半个周期，从而在负载Y 上将有一个完整的信号电流通过。
C11，C12是为消除高频自激振荡而加的相位补偿电容又称消振电容。
用以滤除高频噪音。
图8低频功率放大电路6．电源电路电源由两部分构成：一级电源为功率放大部分提供电源；二级电源为输入选频级，变频级，中频放大级，检波级提供电源。
另外，电路中的R12, C13, C14,C15是电源去藕（又称退藕）滤波电路。
由于各管子直流工作电压都由同一个电源供给，为了防止这个电源内阻引起寄生反馈产生自激振荡而加了该电容和电阻，图9 电源电路安装与调试一、装配前的准备工作及元器件初步测量1、按元件清单清点零件，分类放好。
2、用万用表初步检测元器件好坏，见表1表1二、焊接装配工作中，焊接技术很重要。
收音机元件的安装，主要利用锡焊，它不但能固定零件，而且能保证可靠的电流通路，焊接质量的好坏，将直接影响收音机质量。
1、烙铁是焊接的主要工具之一，焊接收音机应选用30W-35W 电烙铁。
新烙铁使用前应用锉刀把烙铁头两边修改成如（图1-1）所示形状。
并将烙铁头部倒角磨光，以防焊接时毛刺将印刷电路板焊盘损坏。
如采用长命烙铁头（图1-2）则无须加工。
烙铁头上沾附一层光亮的锡，烙铁就可以使用了。
类别 电阻R电容C三极管 hfe 中周 输入变压器 （兰色）输出变压器 （红色） 测量内容 二极管电阻值 电容绝缘电阻 晶体管放大倍数 9018H （97-146） 9014C （200-600）、9013H （144-202） 正、反向电阻 红 2Ω 黄 4Ω 0.3Ω 0.4Ω 1.8Ω 3.8Ω 0.4Ω 白 4Ω 0.3Ω 2Ω 4.5Ω 1Ω 黑 初次级为无穷大90Ω 220Ω 90Ω 90Ω 0.4Ω 90Ω 1Ω 0.4Ω 自耦变压器 无 初 次 级万用表量程 ×10、×100、×1K ×10K hfe×1K ×1 ×1 ×1 普通烙铁头 修改后长命烙铁头图1-1 图1-22、烙铁温度和焊接时间要适当焊接时应让烙铁头加热到温度高于焊锡溶点，并掌握正确的焊接时间。
一般不超过3秒钟。
时间过长会使印刷电路板铜铂跷起，损坏电路板及电子元器件。
3、焊接方法一般采用直径1.2-1.5mm 的焊锡。
焊接时左手拿锡丝，右后拿烙铁。
在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。
太多易引起搭焊短路，太少元件又不牢固。
