逆变焊机的常用维修方法及常见故障处理一.逆变焊机产生故障的原因逆变焊机的常用维修159********及常见故障处理由于逆变焊机属于电子类产品,其复杂的结构和工艺,加上一些元器件的不稳定性都会使焊机发生故障。
常见的引发故障的起因大致有:a. 运输振动b. 工作电压超过使用范围c. 过载d. 不正当使用e. 使用环境恶劣如高温潮湿等f. 个别元器件品质不良等。
二.逆变焊机的常用维修方法1. 电阻法。
就是用万用表测量电路中各个器件的电阻值。
检查电路中是否短路,开路。
如电阻是否有变值损坏的,电容失容,晶体管击穿损坏短路或开路等。
这种方法最为简单,也最常用,适用于电阻,电容,电感,晶体管,集成电路等的初步故障判断。
2. 电压法。
就是在电路加电的状态下,测量电路各个工作点的工作电压是否正常。
这种方法需要对电路比较熟悉。
但是其测量判断结果会比较准确。
3. 替换法。
就是将电路中的一些无法确定是否正常的元器件,用好的元器件将其替换,以此来判断和排除故障的方法。
这种方法一般用于可以大致确定故障部位的机器上,它一般作为电阻法的后续判断方法。
4. 波形判断法。
在有一定的条件下,可以借助示波器等仪器,观察各个工作点的工作波形,从波形上分析电路的故障部位。
这个是最直观的故障分析方法,用于分析一些疑难杂症。
三.逆变焊机的常见故障及处理1.开机保护造成这个故障的原因有以下几个:A. 场管损坏,为过流保护。
B. 二次整流管损坏,为过流保护。
C. 中板变压器损坏,为过流保护。
D. 温控开关损坏,为错误保护。
E. 控制板保护电路损坏,为错误保护。
当焊机保护电路不工作时,出现焊机出现过流时,会造成炸机。
在维修时一定要特别注意保护电路是否正常。
故障处理:对于场管和二次整流管的损坏,一般用电阻法测量场管的电阻,是否有短路或场管和二次整流管电阻有异常。
在判断中板变压器是否损坏是,一般是拔去变压器插头看焊机是否还出现保护故障,如果拔去中板变压器,就不出现保护故障,就可以大致确定是否是中板变压器损坏了,不过判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路。
逆变电焊机案例的维修方法
逆变电焊机案例的维修方法逆变电焊机案例的维修方法一、机型：瑞凌ws200a氩弧手工两用机故障现象：手工焊正常，氩弧焊不起弧。
检查维修：手工焊正常说明主控电路、逆变电路、2次整流电路、主电源供给电路正常。
故障点就在，功能转换电路，氩弧焊控制电路和高频产生电路。
通电开机把功能转换开关打到氩弧焊点焊枪开关电磁阀动作正常，测量dc输出59v正常，说明功能转换和氩弧焊控制电路正常，故障在高频产生电路，这个型号的机子高频产生电路、氩弧焊控制电路主电源供给电路在一块pcb板上(俗称下板)。
打开机壳，点焊炬开关用手感觉高频控制继电器有动作，说明继电器驱动管和供电正常，测量输出限流电阻(1k6w)正常说明倍压整流电路的高压二极管没有击穿，引弧线圈连接正常，剩下就是高频输出耦合电容(10k102两个并联)和高频信号输入的问题了。
一般输出耦合电容两个同时损坏的几率很小，根据经验判断为高频信号输入异常造成没有高频电压输出。
这种mos管的小机器的高频输入是从逆变板的主变压器输入端并联引出310v的高频电压通过一个隔直流电容(630v104)和一个电阻(3w100k)并联后通过继电器与高频变压器初级并联，拆下隔直流电容测量容量很低，更换隔直流电容后试机高频打火即正常，焊接10分钟一切正常交付用户使用。
二、机型：瑞凌zx7-400(mos)手工焊机故障现象：电流打不可调焊条接触工件起弧后即保护。
检查维修：这种故障是应为反馈不正常造成的，这款机子是通过输出端接分流器(400a75mv)产生电压降给主板提供反馈电压。
开机检查发现分流器下端的一个线已经脱落，把这个根线焊好试焊正常，同时发现分流器已经经过高温变色，输出插座的胶木变形，询问用户得知他采用的快速擦头为中式50平方插头，而机子上用的是欧式插座，因接触不紧大电流焊接时发热严重使反馈线与端子之间的焊锡融化造成脱落。
更换输出插座重新焊接反馈线(把线剥长点拧几圈在用焊锡焊接就算高温也不会掉)。
逆变焊机常见故障与修理方法
逆变焊机常见故障与修理方法High quality manuscripts are welcome to downloadL逆变焊机常见故障以及修理方法故障现象：亮电压异常指示灯引起原因：由于开机动作过慢，开关接触不同步引起。
解决方法：可关机后重新再开。
引起原因：供电电压缺相或输入电压过高或过低（大于440V，或低于320V），超出焊机正常工作范围。
解决方法：用万用表测量输入电压，交流三相380V是否正常。
2故障现象：风扇不转，同时亮电压异常指示灯引起原因：供电电源缺相解决方法：用万用表测量输入电压，交流三相380V是否正常。
2故障现象：风扇不转，同时亮温度异常指示灯引起原因：风扇损坏，引起IGBT模块发热。
解决方法：打开机箱，掉换风扇。
2故障现象：温度异常指示灯亮引起原因：超过额定负载率使用，IGBT温度超出正常使用范围，自动报警。
解决方法：可空载开机，让风机自动散热，IGBT降温后即可恢复正常工作。
为避免IGBT升温过高，请按说明书标注的额定负载率使用。
2故障现象：电流异常指示灯亮引起原因：如果是空载出现此现象，或焊接电流并不大却常常出现此现象。
说明过流报警环节太灵敏。
解决方法：换电路板。
引起原因：如果长时间工作于大电流状态，引起电流异常指示灯亮。
请立即关机待机内温度下降后再开机，如重新开机后仍不能恢复正常，说明电焊机内IGBT或主变压器已经损坏。
2故障现象：开机后电压表上空载电压指示值偏低（小于65V）引起原因：显示电压表指针有偏差。
解决方法：用万用表直流电压档测量（+），（—）两快速接头端之间电压值，在65V-75V之间。
说明本机空载输出正常。
换显示电压表头。
引起原因：交流接触器不吸合。
解决方法：查出原因，代换相应元器件。
引起原因：某一只IGBT开路。
解决方法：用万用表下流电压档测量（+），（—）两快速接头端之间电压值，在30V-45V。
说明全桥方式的逆变电路中有一只IGBT管已经开路，查出损坏的模块，换新的模块。
电焊机维修入门基础
电焊机维修入门基础目 录一、逆变焊机技术说明.........................................................................................................................................................................- 2 -1.1、焊机中以主要器件可判别的逆变技术种类；....................................................................................................................- 2 -1.2、焊机中控制逆变器件驱动方式的技术种类；....................................................................................................................- 2 -1.3、焊机中整机控制电路技术种类；.......................................................................................................................................- 2 -二、焊机维修常用的仪表及工具.........................................................................................................................................................- 3 -三、焊机维修常用的辅助材料.............................................................................................................................................................- 4 -四、万用表使用方法.............................................................................................................................................................................- 5 -4.1万用表常用功能讲解.........................................................................................................................................................- 5 -4.2 万用表接口及红黑表笔使用方法.........................................................................................................................................- 5 -4.3 万用使用注意事项.................................................................................................................................................................- 5 -五、电烙铁的使用方法.........................................................................................................................................................................- 6 -5.1电烙铁的握法..........................................................................................................................................................................- 6 -5.2电烙铁的使用要求..................................................................................................................................................................- 6 -5.3 电烙铁正确使用步骤.............................................................................................................................................................- 6 -六、焊机故障的分类及维修方法.........................................................................................................................................................- 7 -6.1．焊机故障的分类；...............................................................................................................................................................- 7 -6.2、故障维修方法；...................................................................................................................................................................- 7 -一、逆变焊机技术说明1.1、焊机中以主要器件可判别的逆变技术种类；1.MOS（场）管技术利用“稳定”的控制电路，以MOS（场）管为主要变频器件的电路，叫MOS管技术2.单管（IGBT）技术（全桥/半桥）利用“稳定”的控制电路，以IGBT为主要变频器件的电路，叫IGBT技术3. 模块IGBT技术 （全桥/半桥）利用“稳定”的控制电路，以IGBT模块为主要变频器件的电路，叫模块IGBT技术以上三种逆变技术的优点及缺点：1.MOS（场）管技术优点：工作频率高，控制简单、成本低、在中小功率中比较占优势.缺点： MOS管多管并联耐压低、故障率高。
逆变焊机的通用维修方法及常见故障管理方案计划

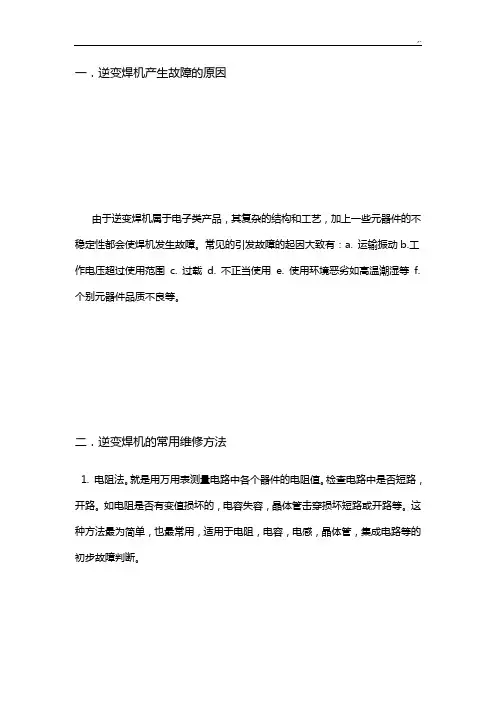

一．逆变焊机产生故障的原因由于逆变焊机属于电子类产品，其复杂的结构和工艺，加上一些元器件的不稳定性都会使焊机发生故障。
常见的引发故障的起因大致有：a. 运输振动b.工作电压超过使用范围c. 过载d. 不正当使用e. 使用环境恶劣如高温潮湿等f. 个别元器件品质不良等。
二．逆变焊机的常用维修方法1. 电阻法。
就是用万用表测量电路中各个器件的电阻值。
检查电路中是否短路，开路。
如电阻是否有变值损坏的，电容失容，晶体管击穿损坏短路或开路等。
这种方法最为简单，也最常用，适用于电阻，电容，电感，晶体管，集成电路等的初步故障判断。
2. 电压法。
就是在电路加电的状态下，测量电路各个工作点的工作电压是否正常。
这种方法需要对电路比较熟悉。
但是其测量判断结果会比较准确。
3. 替换法。
就是将电路中的一些无法确定是否正常的元器件，用好的元器件将其替换，以此来判断和排除故障的方法。
这种方法一般用于可以大致确定故障部位的机器上，它一般作为电阻法的后续判断方法。
4. 波形判断法。
在有一定的条件下，可以借助示波器等仪器，观察各个工作点的工作波形，从波形上分析电路的故障部位。
这个是最直观的故障分析方法，用于分析一些疑难杂症。
二. 逆变焊机的常见故障及处理1.开机保护原因分析：造成这个故障的原因有以下几个：A. 场管损坏，为过流保护。
B. 二次整流管损坏，为过流保护。
C. 中板变压器损坏，为过流保护。
D. 温控开关损坏，为错误保护。
E. 控制板保护电路损坏，为错误保护。
当焊机保护电路不工作时，出现焊机出现过流时，会造成炸机。
在维修时一定要特别注意保护电路是否正常。
故障处理：对于场管和二次整流管的损坏，一般用电阻法测量场管的电阻，是否有短路或场管和二次整流管电阻有异常。
在判断中板变压器是否损坏是，一般是拔去变压器插头看焊机是否还出现保护故障，如果拔去中板变压器，就不出现保护故障，就可以大致确定是否是中板变压器损坏了，不过判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路。
逆变焊机常见故障与修理方法
逆变焊机常见故障与修理方法Revised by Jack on December 14,2020L逆变焊机常见故障以及修理方法故障现象：亮电压异常指示灯引起原因：由于开机动作过慢，开关接触不同步引起。
解决方法：可关机后重新再开。
引起原因：供电电压缺相或输入电压过高或过低（大于440V，或低于320V），超出焊机正常工作范围。
解决方法：用万用表测量输入电压，交流三相380V是否正常。
2故障现象：风扇不转，同时亮电压异常指示灯引起原因：供电电源缺相解决方法：用万用表测量输入电压，交流三相380V是否正常。
2故障现象：风扇不转，同时亮温度异常指示灯引起原因：风扇损坏，引起IGBT模块发热。
解决方法：打开机箱，掉换风扇。
2故障现象：温度异常指示灯亮引起原因：超过额定负载率使用，IGBT温度超出正常使用范围，自动报警。
解决方法：可空载开机，让风机自动散热，IGBT降温后即可恢复正常工作。
为避免IGBT升温过高，请按说明书标注的额定负载率使用。
2故障现象：电流异常指示灯亮引起原因：如果是空载出现此现象，或焊接电流并不大却常常出现此现象。
说明过流报警环节太灵敏。
解决方法：换电路板。
引起原因：如果长时间工作于大电流状态，引起电流异常指示灯亮。
请立即关机待机内温度下降后再开机，如重新开机后仍不能恢复正常，说明电焊机内IGBT 或主变压器已经损坏。
2故障现象：开机后电压表上空载电压指示值偏低（小于65V）引起原因：显示电压表指针有偏差。
解决方法：用万用表直流电压档测量（+），（—）两快速接头端之间电压值，在65V-75V之间。
说明本机空载输出正常。
换显示电压表头。
引起原因：交流接触器不吸合。
解决方法：查出原因，代换相应元器件。
引起原因：某一只IGBT开路。
解决方法：用万用表下流电压档测量（+），（—）两快速接头端之间电压值，在30V-45V。
说明全桥方式的逆变电路中有一只IGBT管已经开路，查出损坏的模块，换新的模块。
逆变电焊机维修入门
逆变电焊机维修入门逆变电焊机维修入门集团标准化工作小组#Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#逆变电焊机维修入门准备工作：一、心理准备1.做为一名合格的修理工要有的严谨的科学态度.2.抗压能力要强.3.积极思维。
4.热爱此行业，有钻研，收集的精神。
二、物质准备1.数字万用表，机械万用表各一块。
2.示波器。
3.电桥（非必需品）.4.积极收集各种主流机型资料.（个人计算机）6.螺丝刀钳子烙铁焊锡等等不再罗嗦。
7.三项动力电三、专业知识准备（最低门槛）1.熟悉电阻电容及其他各类常用元器件参数的读法。
2.熟悉基本数电，模电知识。
3.了解常用功率变化线路的工作原理（半桥，全桥，单端等等）4.熟悉各类元器件的测量方法.维修步骤：一、初接故障机1.询问机主故障情况，如不清楚切勿送电加重故障。
2.判断该机线路是否属于自己熟悉品牌.二、开机检查1.开机检查后听闻望窃，检查有无明显烧毁，断裂，及硬性机械问题。
2.根据机主形容故障现象首先排查可疑度最大部分。
3.完成前俩点后，从时间顺序上将诊断步骤安排好。
三、诊断步骤1.判断故障问题出现在主回路还是辅助电路。
2.如问题在主回路应细心检查，更换顺坏元器件，确认无误才可送电。
3.如问题在辅助电路，应想办法切断主回路和辅助电路公共电源端，以防止维修过程中造成主回路损坏。
（既单加辅电）4.混合型故障，如功率器件击穿，那么正常来讲驱动也不保，此时应该明白修理的先后顺序，先控制，后主。
四、主回路维修检测步骤1.普通逆变焊机功率变换过程一般为，整流-逆变-二次整流。
2.整流部分问题普通现象表现为，送电不能（跳闸），功率器件直流母线电压没有或电压不正常，开机无反应。
3.逆变部分问题普遍现象较易从外观发现，具体测量方法下面会介绍。
4.二次整流部分元器件较单一，容易测量，大部分可以直接从输出端子进行测量观察是否存在短路，开路，或者压降不正常。
五、控制电路维修诊断过程由于控制电路较复杂，放在下面具体分析。
直流逆变焊机故障维修处理技巧
直流逆变焊机故障维修处理技巧一．逆变焊机产生故障的原因由于逆变焊机属于电子类产品，其复杂的结构和工艺，加上一些元器件的不稳定性都会使焊机发生故障。
常见的引发故障的起因大致有：a. 运输振动b. 工作电压超过使用范围c. 过载d. 不正当使用e. 使用环境恶劣如高温潮湿等f. 个别元器件品质不良等。
二．逆变焊机的常用维修方法1. 电阻法。
就是用万用表测量电路中各个器件的电阻值。
检查电路中是否短路，开路。
如电阻是否有变值损坏的，电容失容，晶体管击穿损坏短路或开路等。
这种方法最为简单，也最常用，适用于电阻，电容，电感，晶体管，集成电路等的初步故障判断。
2.电压法。
就是在电路加电的状态下，测量电路各个工作点的工作电压是否正常。
这种方法需要对电路比较熟悉。
但是其测量判断结果会比较准确。
3.替换法。
就是将电路中的一些无法确定是否正常的元器件，用好的元器件将其替换，以此来判断和排除故障的方法。
这种方法一般用于可以大致确定故障部位的机器上，它一般作为电阻法的后续判断方法。
4.波形判断法。
在有一定的条件下，可以借助示波器等仪器，观察各个工作点的工作波形，从波形上分析电路的故障部位。
这个是最直观的故障分析方法，用于分析一些疑难杂症。
三．逆变焊机的常见故障及处理1.开机保护造成这个故障的原因有以下几个：A. 场管损坏，为过流保护。
B. 二次整流管损坏，为过流保护。
C. 中板变压器损坏，为过流保护。
D. 温控开关损坏，为错误保护。
E. 控制板保护电路损坏，为错误保护。
当焊机保护电路不工作时，出现焊机出现过流时，会造成炸机。
在维修时一定要特别注意保护电路是否正常。
故障处理：对于场管和二次整流管的损坏，一般用电阻法测量场管的电阻，是否有短路或场管和二次整流管电阻有异常。
在判断中板变压器是否损坏是，一般是拔去变压器插头看焊机是否还出现保护故障，如果拔去中板变压器，就不出现保护故障，就可以大致确定是否是中板变压器损坏了，不过判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路。
逆变直流焊机常见问题维修教学（1）
逆变直流焊机常见问题维修教学（1）
此类焊机为MOS管机器，分为上中下三块板子。
在维修此类焊机时要注意先确定是哪块板子的问题。
下面我对这类焊机如何判定是哪块的问题进行简单的讲解。
1：我们在维修过程中经常会遇到开机没有反应，也就是不通电。
这种问题先检查机器的插头，电源线，机器上的开关。
如果确认这些都是好的就要检查一下机器的线路板了。
首先检查机器的底板如下图：
检查这个位子（下图）有没有直流308V电压，确认电压有没有经过整流桥整流。
为上板提供启动电压。
如果没有电压，那问题就出在底板上。
整流电压300V左右正常，那就检查一下上板的辅助电源部分了。
这是电焊机的上板，下图是辅助电源部分。
辅助电源部分电压为24V左右。
电焊机的不通电情况，查找以上位置。
逆变电焊机维修入门doc资料
逆变电焊机维修入门逆变电焊机维修入门准备工作：一、心理准备1.做为一名合格的修理工要有的严谨的科学态度.2.抗压能力要强.3.积极思维。
4.热爱此行业，有钻研，收集的精神。
二、物质准备1.数字万用表，机械万用表各一块。
2.示波器。
3.电桥（非必需品）.4.积极收集各种主流机型资料.5.PC（个人计算机）6.螺丝刀钳子烙铁焊锡等等不再罗嗦。
7.三项动力电三、专业知识准备（最低门槛）1.熟悉电阻电容及其他各类常用元器件参数的读法。
2.熟悉基本数电，模电知识。
3.了解常用功率变化线路的工作原理（半桥，全桥，单端等等）4.熟悉各类元器件的测量方法.维修步骤：一、初接故障机1.询问机主故障情况，如不清楚切勿送电加重故障。
2.判断该机线路是否属于自己熟悉品牌.二、开机检查1.开机检查后听闻望窃，检查有无明显烧毁，断裂，及硬性机械问题。
2.根据机主形容故障现象首先排查可疑度最大部分。
3.完成前俩点后，从时间顺序上将诊断步骤安排好。
三、诊断步骤1.判断故障问题出现在主回路还是辅助电路。
2.如问题在主回路应细心检查，更换顺坏元器件，确认无误才可送电。
3.如问题在辅助电路，应想办法切断主回路和辅助电路公共电源端，以防止维修过程中造成主回路损坏。
（既单加辅电）4.混合型故障，如功率器件击穿，那么正常来讲驱动也不保，此时应该明白修理的先后顺序，先控制，后主。
四、主回路维修检测步骤1.普通逆变焊机功率变换过程一般为，整流-逆变-二次整流。
2.整流部分问题普通现象表现为，送电不能（跳闸），功率器件直流母线电压没有或电压不正常，开机无反应。
3.逆变部分问题普遍现象较易从外观发现，具体测量方法下面会介绍。
4.二次整流部分元器件较单一，容易测量，大部分可以直接从输出端子进行测量观察是否存在短路，开路，或者压降不正常。
五、控制电路维修诊断过程由于控制电路较复杂，放在下面具体分析。
MOSFET及IGBT的测量这个百度搜森达焊接就有，我不必多啰嗦，补充一句：注意区分沟道，普通MOS 数字万用表晶体管档可达到门限电压，IGBT，可以用机械表用手指当导体，形成模拟驱动，以检测其好坏。
逆变电焊机维修
逆变电焊机维修逆变电焊机维修一、机型：凯尔达s-400逆变手工焊机故障现象：送电跳闸检查维修：送电跳闸一般是短路造成的，开盖检查三项整流桥击穿，igbt两组击穿(本机采用全桥逆变电路igbt使用g50n120八只)主板上有进水痕迹，首先清洗维修主板，因主板上的一只lm324的一条腿已经腐蚀短，检查附近电路的过孔补焊。
更换igbt 、整流桥和检查二次输出电路正常，通电(不能给igbt版供主电源)后不跳闸风扇运行正常，测量主板交流23v供电正常，整流滤波、15v稳压输出正常，驱动电路供电正常。
之后测量主板驱动输出为0(正常时空载为ac18v 接上驱动变压器为ac15v 注意表的型号不同测量出的读数不同，我的表是优利德ut39a)后仔细检查主板发现标号为vd2 vd3的稳压管损坏，应是贴片元件没有标示，所以去到凯尔达的总代理那里拆了一个一样的主板把上面的vd1-vd5都拆下来检测了一遍参数除了vd1为7.6v其他的都为18v的稳压管。
更换了损坏的元件后通电测量驱动输出ac电压正常，同时用示波器检测波形30分钟一切正常，测量8只igbt g e极电压(ac15v)波形正常。
之后通主电源开机测量空载电压dc76v，焊接4个的焊条3根一切正常，交付用户使用。
注意在更换igbt的同时一定要同时检测驱动电路的元件是否正常，最好同时全部更换。
二、机型：凯尔达s-400逆变手工焊机故障现象：空载电压低(dc27v)检查维修：这个问题是这个机型的通病，是应为2次输出后的负载电感损坏(严重时会起火)，主要是应为开机后常时间不焊接造成的，另外线圈的线径细，用4平方的耐高温线重新绕23砸后接上工作一切正常，试机3根焊条后交付用户使用。
三、机型：一台zx7-315 mos管手工焊机故障现象：逆变版炸机检查维修：开盖检查此机是伪劣产品单逆变器共20只mos管(4组)这种逆变器最大提供270a输出电流。
目测两组mos管损坏，电源板电容炸开，估计是使用柴油发电机电压不稳造成。
逆变直流电焊机的常见故障及排除
逆变直流电焊机的常见故障及排除故障1:电源指示灯亮，风机转，无焊接电流输出。
原因:1、空气开关没有合上；2、输入电源可能缺相；3、确认输入电缆线是否有断路处。
排除方法:1、检查并合上空气开关;2、检查三相电源电压是否正常;3、换电缆或检修电缆.故障2:风机转，电源指示灯亮，无焊接电流输出。
原因:1、插座接触不良；2、焊机内部输出端子连接处断线；3、焊接电缆包括接地线有断线现象。
排除方法:1、检查各个插座是否连接好，尤其IGBT模块驱动板上的插座和主控板上的X20插座。
2、若有将它紧固即可；3、检查电缆并使之连接良好故障3:显表显示正常，风机旋转正常，异常指示灯亮。
无空载电压。
原因:1、IGBT模块损坏；2、快恢复二极管损坏；3、控制板故障。
排除方法:1、用万用表的二极管档测量IGBT模块的1和2以及1和3端子之间应该都是二极管特性。
若有短路或断路则说明模块已损坏，更换即可;2、用万用表的二极管档测量档测量焊机输出端的特性，应该是一个二极管特性，若有短路或断路则说明模块已损坏，更换即可。
3、a. X1插座,7脚,8脚间的阻值为100Ω左右,如果为无穷大,则更换热敏开关,正常热敏开关为常闭.b. 检查U3的6、5脚,8脚正常为5V,U1的1脚为1.5V-5.5V；c. 2脚5.5V~8.5V,3脚5.5~8.5V。
如果不正常则说明控制板的驱动电路有故障。
更换主控板即可。
故障4:焊接过程飞溅大。
原因:1、输出极性连接不合理；2、推力电流的位置不合适。
排除方法:1、调节推力电流电位器的位置，以合适的飞溅为准；2、对调焊接电缆和接地电缆的极性。
故障5: 焊接时输出电流不稳或不受电位器控制。
原因:1、电位器质量有问题；2、有个别连接处连接不可靠。
排除方法:1、更换电位器；2、仔细检查各连接处的插座是否有松动的，使之连接可靠。
故障6:空气开关合不上。
原因:1、开关本身有质量问题；2、三相整流桥或IGBT模块损坏；3、机器内部有短路现象。
逆变焊机的常用维修方法和常见故障处理
一．逆变焊机发生故障的原因之巴公井开创作由于逆变焊机属于电子类产物, 其复杂的结构和工艺, 加上一些元器件的不稳定性城市使焊机发生故障.罕见的引发故障的起因年夜致有：a. 运输振动b.工作电压超越使用范围 c. 过载 d. 不正当使用 e. 使用环境恶劣如高温湿润等 f. 个别元器件品质不良等.二．逆变焊机的经常使用维修方法1. 电阻法.就是用万用表丈量电路中各个器件的电阻值.检查电路中是否短路, 开路.如电阻是否有变值损坏的, 电容失容, 晶体管击穿损坏短路或开路等.这种方法最为简单, 也最经常使用, 适用于电阻, 电容, 电感, 晶体管, 集成电路等的初步故障判断.2. 电压法.就是在电路加电的状态下, 丈量电路各个工作点的工作电压是否正常.这种方法需要对电路比力熟悉.可是其丈量判断结果会比力准确.3. 替换法.就是将电路中的一些无法确定是否正常的元器件, 用好的元器件将其替换, 以此来判断和排除故障的方法.这种方法一般用于可以年夜致确定故障部位的机器上, 它一般作为电阻法的后续判断方法.4. 波形判断法.在有一定的条件下, 可以借助示波器等仪器, 观察各个工作点的工作波形, 从波形上分析电路的故障部位.这个是最直观的故障分析方法, 用于分析一些疑难杂症.二. 逆变焊机的罕见故障及处置1.开机呵护原因分析：造成这个故障的原因有以下几个：A. 场管损坏, 为过流呵护.B. 二次整流管损坏, 为过流呵护.C. 中板变压器损坏, 为过流呵护.D. 温控开关损坏, 为毛病呵护.E. 控制板呵护电路损坏, 为毛病呵护.当焊机呵护电路不工作时, 呈现焊机呈现过流时, 会造成炸机.在维修时一定要特别注意呵护电路是否正常.故障处置：对场管和二次整流管的损坏, 一般用电阻法丈量场管的电阻, 是否有短路或场管和二次整流管电阻有异常.在判断中板变压器是否损坏是, 一般是拔去变压器插头看焊机是否还呈现呵护故障,如果拔去中板变压器, 就不呈现呵护故障, 就可以年夜致确定是否是中板变压器损坏了, 不外判断这个故障的前提是二次整流管没有损坏还有焊机输出没有短路.判断温控开关的故障, 只要拔失落控制板上的温控开关的连接线, 如果故障消失, 那就是温控开关引起的故障.呵护电路的故障, 排除其他故障的情况下, 故障还是没有消失, 呵护灯还是亮着的情况下, 我们就可以确定是呵护电路呈现了故障.排除这个故障一般也是用电阻法, 丈量呵护电路的元器件是否正常.以此来修复故障.2. 无输出原因分析：A. 底板（电源板）供电问题, 没有300伏直流输出.B.辅助电源损坏.C. 没有驱动脉冲.D. 呈现了故障呵护.E. 焊机内部连接线有脱落.故障处置：底板（电源板）故障一般是由一些器件损坏引起的, 比如是主继电器, 辅助继电器, 热敏电阻等.检查方法一般用电阻法和替换法.辅助电源损坏, 也可以用电阻法和替换法丈量辅助电源中的元器件有没有损坏, 有条件可以使用波形法观测辅助电源的工作波形, 看看是否有存在隐藏故障.在排除以上故障后就可以判断是否呈现没有驱动脉冲的故障, 其中涉及了是否呈现了呵护, 在一些焊机中, 还有枪开关电路, 它的工作异常也会呈现没有输出脉冲.对这个问题一般要借助于示波器, 观测驱动脉冲的情况.在这个故障中我们也可以使用电压法, 检查焊机各个部份的供电情况, 以帮手排除故障.3. 无高频这个故障针对氩弧焊和切割机.故障分析：A. 无输出引起的无高频.B. 高频电路损坏引起的无高频.C. 连接线脱落或松动引起的无高频.故障处置：对无输出引起的无高频, 修复无输出故障就可以输出高频.高频电路损坏的情况下, 一般可采纳电阻法和替换法检测高频电路, 查出损坏器件以修复故障.由连接线脱落引起的故障, 则检查连接线, 确保连接线连接正常就可以排除故障.三．维修实例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逆变电焊机维修入门
准备工作：
一、心理准备
1.做为一名合格的修理工要有的严谨的科学态度.
2.抗压能力要强.
3.积极思维。
4.热爱此行业，有钻研，收集的精神。
二、物质准备
1.数字万用表，机械万用表各一块。
2.示波器。
3.电桥（非必需品）.
4.积极收集各种主流机型资料.
5.PC（个人计算机）
6.螺丝刀钳子烙铁焊锡等等不再罗嗦。
7.三项动力电
三、专业知识准备（最低门槛）
1.熟悉电阻电容及其他各类常用元器件参数的读法。
2.熟悉基本数电，模电知识。
3.了解常用功率变化线路的工作原理（半桥，全桥，单端等等）
4.熟悉各类元器件的测量方法.
维修步骤：
一、初接故障机
1.询问机主故障情况，如不清楚切勿送电加重故障。
2.判断该机线路是否属于自己熟悉品牌.
二、开机检查
1.开机检查后听闻望窃，检查有无明显烧毁，断裂，及硬性机械问题。
2.根据机主形容故障现象首先排查可疑度最大部分。
3.完成前俩点后，从时间顺序上将诊断步骤安排好。
三、诊断步骤
1.判断故障问题出现在主回路还是辅助电路。
2.如问题在主回路应细心检查，更换顺坏元器件，确认无误才可送电。
3.如问题在辅助电路，应想办法切断主回路和辅助电路公共电源端，以防止维修过程中造成主回路损坏。
（既单加辅电）
4.混合型故障，如功率器件击穿，那么正常来讲驱动也不保，此时应该明白修理的先后顺序，先控制，后主。
四、主回路维修检测步骤
1.普通逆变焊机功率变换过程一般为，整流-逆变-二次整流。
2.整流部分问题普通现象表现为，送电不能（跳闸），功率器件直流母线电压没有或电压不正常，开机无反应。
3.逆变部分问题普遍现象较易从外观发现，具体测量方法下面会介绍。
4.二次整流部分元器件较单一，容易测量，大部分可以直接从输出端子进行测量观察是否存在短路，开路，或者压降不正常。
五、控制电路维修诊断过程
由于控制电路较复杂，放在下面具体分析。
MOSFET及IGBT的测量
这个百度搜森达焊接就有，我不必多啰嗦，补充一句：
注意区分沟道，普通MOS 数字万用表晶体管档可达到门限电压，IGBT，可以用机械表用手指当导体，形成模拟驱动，以检测其好坏。
1、K——电源开关
用以接通（或切断）与市电（220V、50赫兹）的联系
2、RT——起动电阻
因焊机启动时要给后面的滤波电解电容充电。
为避免过大的开机浪涌电流损坏开关及触发空开跳闸，在开机时接入启动电阻，用以限制浪涌电流。
正常工作后，启动电阻被继电器短路。
实际电路中，为避免因开机浪涌电流冲击肇成启动电阻损坏，起动电阻采用了热敏电阻（PTC和NTC），它们具有良好的耐冲击性。
3、J1——继电器
开关接通之后，电流通过启动电阻给滤波电解电容充电，当电容电压达到一定值时，辅助电源开始工作提供24V电，使继电器吸合，将启动电阻短路。
4、DB——硅桥
此硅桥用于一次整流，将市电220V、50赫兹交流电整流后输出308V的直流电。
5、C1——电解滤波电容
整流后输出的308V的直流电为脉动直流，此电容起滤平作用
6、R——放电电阻
在关机以后，滤波电容中存有很高电压，为了安全，用此电阻将存电放掉。
7、C2——高频滤波电容
在高频逆变中，需要给开关管提供高频电流，而电解滤波电容因本身电感及引线电感的原因，不能提供高频电流，因此需要高频电容提供。
8、Q——开关管
开关管Q1、Q2、Q3、Q4组成全桥逆变器，在驱动信号作用下，将308V直流转
变成100KHz（10万赫兹）交流电的。
9、C3——隔直电容
为避免直流电流流过变压器肇成变压器饱而接入此电容
10、T1——主变压器
变压器的作用是将308V的高压变换成适合电弧焊接所需要的几十伏的低压。
11、D——快速恢复二极管
D5、D6的作用是二次整流，即将100KHz的高频交流电流再次转变成直流电流。
12、L1——电抗器
电抗器具有平波续流作用，可使输出电流变得连续稳定，保证焊接质量。
13、RF——分流器
分流器是用锰铜制成的大功率小阻值的电阻，用于检测输出电流的大小，提供反馈信号。
四、全桥逆变器工作原理
1、全桥逆变器的电路图
2、全桥逆变器工作原理
全桥逆变器每个工作周期分四个时段，分别为t1、
t2、t3、t4，其工作原理如下：
t1时段K1、K4导通，K2、K3关断
电流方向：正极K1
T C1 K4 地
t2时段K1、K4、K2、K3关断
无电流
t3时段K1、K4关断，K2、K3导通
电流方向：正极K2 C1 T K3 地t4时段K1、K4、K2、K3关断
无电流
从上述分析看，在t1与t3时段里，流过变压器T的电流方向正好相反，也就是将直流电变成了交流电。
五、主回路中点波形图
主回路中点波形谢谢求解？
中点波形在【维修】中主要是测量是否存在偏磁，PWM占空比异常，触发频率是否正常等等。
很好理解，你就当他是个方波交流电就可以了。
首先对称肯定是最重要的（即调试员常说的是否漂移），其次观察死区，幅值等等。
这帖子准备写的内容太多我以后会慢慢介绍，并且穿插实机维修报告，主流机型电路图故障原理分析，及一些纯经验性的东西。
请问中点波形在哪个位置用示波器测呀，波形是什么样的呀，谢谢？
AB俩点
谢谢楼主的回答，还有个问题想请教，测中点波形是不是需要加上308V强电压呀，是的话示波器可以直接测量吗?会不会烧毁示波器的呀？
答：不会
所有的逆变的机器都是么ab点是不是就是主变一次的两根线啊你画的图是全桥的
吧那单端是怎么回事啊？还有半桥？求解
答：我换个说法，变压器一次电压波形
最常见的PWM脉宽调制器3525
3、各引脚功能：
1、2脚：为误差放大器正反向输入端，因3525内部误差放大器性能不好，所
以在控制模块中没有使用。
3脚：为同步时钟控制输入端，
4脚：为振荡输出端；
5、6脚：为振荡器Ct、Rt接入端,f=1/Ct(0.7Rt+3Rd
7脚：为Ct放电端，改变Rd可改变死区时间
8脚：慢起动，当8脚电压从0V—5V时，脉宽从零到最大。
9脚：补偿（反馈输入）端，9脚的电压决定了输出脉宽大小。
10脚：关闭端，当10脚电平超过1V，脉宽关闭。
11、14脚：脉冲输出端，输出相位相反的两路脉冲。
12、15脚：为芯片接地和供电端
13脚：输出信号供电端。
16脚：输出+5V基准电压。
这是RL培训资料的介绍，我多几句嘴，一般驱动不工作，应该先查3525的8
9脚，这个电压是0-5V，脉宽从无到满宽状态，RL公司一般用8脚接保护线路，
慢启动电路，9脚做反馈。
5.6脚位RC可以改变脉冲频率，损坏一样可以导致驱
动不工作，但是，在怀疑PWM部分存在问题时，务必先检查16脚是否有基准电
压。
这是RL ZX7-160的电路图，我用图纸来讲，这样不会显的那么抽象。
此处如无308V，那么整流滤波部分就很可疑，一般来说这部分电路损坏后现象很明显
封波情况下，AB点对地电压为24V，AB点为0V说明直流电压没有，管子有损坏或母线电源问题，正常满宽驱动情况下，AB点对地位13-15V范围内
这些个驱动电阻，在维修时，如果有损坏，找不到相同阻值的情况下，可以略有误差，比如原驱动电阻为4.7R，可疑用5.1R甚至10R都是可以正常工作的，
经验：对于驱动线维修后如果搞不清，未避免直通炸机，用万用表直流档分别测俩组驱动，如果同相位，电压差为0.反之则说明相位相反。
对于RL380V的焊机，如果滤波电解电容损坏（短路），那么与其串联的那个也要注意，因为一个不够，是俩个串起来分压一个短路，另外一个也够呛。
对于奥太线路的驱动板，可以在11插上2 3 4脚接一个电位器，扭动来观察驱动波形。
RL氩弧焊机二次整流输出的地方有个双端稳压管，故障率极高，不一定是快恢复的故障。
对于没有动力电的朋友，可以用个老式220 380的交流焊机接220 380接焊机的控制变压器那俩个接头，可以勉强维修。
（对于部分机型）
对于很多气保焊来说，刹车场管损坏可以使用单管IGBT代替，甚至普通继电器。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
