双偏心软密封蝶阀结构及原理
双偏心蝶阀的结构特征与密封原理
双偏心蝶阀的结构特征与密封原理1.结构特征：(1)阀体：阀体是蝶阀的主体部分，通常由铸铁、球墨铸铁、碳钢等材料制成。
阀体上有进口和出口管道接口，用于控制流体的进出。
(2)阀盘：阀盘是蝶阀的关键部分，负责打开和关闭流体的通道。
它通常由镍铝青铜、不锈钢等耐腐蚀材料制成。
阀盘的形状呈凸面形，可以嵌入阀座，与之形成密封。
(3)阀杆：阀杆是与阀盘连接的部件，可以传递操作力到阀盘上，控制阀门的开启和关闭。
通常由碳钢等材料制成。
(4)阀座：阀座是与阀盘接触的部分，由耐磨、耐腐蚀材料制成，如聚四氟乙烯、聚苯乙烯等。
它具有一个或多个密封面，可以与阀盘形成密封。
(5)操作装置：操作装置用于控制阀门的开启和关闭。
常见的操作装置包括手动手轮、电动执行器和气动执行器。
2.密封原理：(1)双偏心接触：双偏心蝶阀的阀盘具有两个偏心位置，确保其在关闭状态下与阀座的密封面产生接触。
这种双偏心接触设计可以减少密封面的磨损，并且能够承受较高的工作压力。
(2)紧密接触：阀盘与阀座之间形成紧密的接触，以防止流体的泄漏。
阀座一般使用耐磨、耐腐蚀的材料制成，以保证其刚性和密封性能。
(3)多层密封：双偏心蝶阀通常采用多层密封设计，即在阀盘及阀座之间设置多个密封环。
这种设计可以增加密封性能，确保流体的零泄漏。
(4)适用于高温高压：双偏心蝶阀适用于高温高压环境下的密封，具有耐磨、耐腐蚀和耐高温的特点。
它可以保证流体在高温高压下的正常运行，并且能够提供可靠的密封性能。
总之，双偏心蝶阀具有特殊的结构和密封原理，具有较高的密封性能和抗压能力。
它被广泛应用于各种工业领域的管道系统中，如化工、石油、制药、电力等。
双偏心软密封法兰蝶阀技术说明
双偏心软密封法兰蝶阀技术说明一、产品概述本阀是双偏心软密封结构双向密封蝶阀，利用执行装置进行操作实现开关阀门，其在管网系统中起到接通与切断和调节流量的作用。
本产品主要适用于水厂、电厂、钢厂、石油化工、食品医药、轻纺、造纸等系统给排水用。
以其良好的使用性能而深受用户的信赖。
二、基本性能参数（1）双偏心、橡胶软密封、手电两用蝶阀。
（2）阀门公称压力：1.0/1.6MPa；阀门承压能力：1.5倍以上的公称压力，无结构性损伤，无可见渗漏。
密封试验压力：1.1倍公称压力，无可见渗漏。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水。
（3）适用介质：污水、清水、自来水、空气等；适用温度：-20℃～80℃。
（4）连接方式：双法兰连接；安装方式：推荐立式安装（如需卧式安装请注明）。
（6）蝶阀全开时的流阻系数≤0.3。
（7）阀门双向承压，保证两侧均能承受1.5倍以上的公称压力，密封试验压力1.1倍公压。
阀门密封圈的设计制造，可保证蝶板工作时，一侧为公称压力，另一侧0米水头时不漏水，不漏水，不产生有害变形，不影响正常使用。
阀门处于正常运行状态时，阀门能可靠的处于全开状态，无汽蚀损害，且不发生蝶板抖动现象。
（8）手动蝶阀执行机构采用防水性能良好的蜗轮蜗杆式传动装置，有较高的减速比，阀门初始开和终点关瞬时启闭力不超过250N.m，便于人工操作。
电动蝶阀执行机构可根据客户需求选配。
当遇到断电时，操作人员可通过电动执行机构上的手轮对阀门进行单人手动操作，并在合理的时间内实现阀门的全开或全关。
三、设计制造标准CJ/T 261-2007 给水排水用蝶阀GB/T12238-2008 法兰和对夹连接弹性密封蝶阀GB/T12221-2005 通用阀门法兰连接金属阀门结构长度GB/T17241.6-2008 整体铸铁管法兰JB/T5300-2008 工业阀门材料选用导则GB/T1220-2016 不锈钢棒GB/T12227-2005 通用阀门球墨铸铁件技术条件GB/T12225-2005 通用阀门铜合金铸件技术条件GB/T12220-2015 工业阀门标志JB/T106-2004 阀门的标志和涂漆GB/T13927-2008 工业阀门压力试验GB/T17219-1998 生活饮用水输配水设备及防护材料的安全性评价标准GB/T12222/12223-2005 多（部分）回转阀门驱动装置的连接JB/T8219-2016 工业过程控制系统用普通型及智能型电动执行机构GB4208-2008 外壳防护等级四、结构设计与特点（1）阀门结构通过探伤零损伤检测。
双偏心软密封蝶阀
双偏心软密封蝶阀使用说明书浙江欧尼特阀门有限公司产品概述电动软密封蝶阀的主要优点：结构简单，体积小重量轻，造价低，安装在高空暗道，也可调节流量介质。
流体阻力较小，中大口径的电动软密封蝶阀全开时有效流通面积较大，启闭迅速省力，碟扳旋转90角度即可完成启闭，由于转轴两侧碟板手介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小，低压下可实现良好的密封，电动软密封蝶阀密封材料有丁晴橡胶、氟橡胶，食用橡胶，衬四氟故密封性能良好，无论在任何情况下均具有优良的密封性能(最高可达零泄露)。
电动软密封蝶阀可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
主要特点1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
主要技术参数阀体阀内件执行机构主要零件材料主要性能参数执行标准1.设计、制造按GB12238-2008的规定2.法兰按GB/T9112-9124-2000（钢制法兰）、GB 17241 (铸铁法兰)等标准的规定；3.结构长度按GB12221-2005的规定；4.产品的出厂检验及试验按GB/T13927-2008的规定。
密封原理双偏心其一是指阀轴在阀座密封面的一侧即轴向偏心X，其二是指阀轴及其孔的中心与阀座密封面的中心线有一个偏心（即径向偏心σ），双偏心的作用是为了蝶板密封面在启闭时能迅速与阀座锥面分离，减轻蝶板密封面与阀座密封面的摩擦扭矩力；当阀轴顺时针方向旋转时、蝶板向关闭方向运动，当阀轴顺时针方向旋转90°时，蝶板密封面与阀座密封面处于完全关闭状态；正向压力利用双偏心的作用原理此时蝶板在介质压力的作用下会越关越紧，反向压力利用橡胶密封圈的自密封原理，从而达到良好的密封性能。
主要外形及连接尺寸安装、使用与保养注意事项1、产品在出厂前按标准（GB/T13927-92、JB/T9092-1999）的规定检验合格，执行装置调试完毕。
双向蝶阀工作原理和技术流程
双向蝶阀工作原理和技术流程双向蝶阀是一种广泛应用于工业管道中的流体控制装置，其主要特点是结构简便、操作方便、密封性能好。
下面将详细介绍双向蝶阀的工作原理和技术流程。
一、工作原理双向蝶阀的工作原理是通过调节阀盘的转动角度来改变阀内流体的通道大小，从而实现流量的调节。
其结构由阀体、阀盘、阀杆、密封圈等组成。
当阀盘处于关闭位置时，阀盘上的孔径与管道的孔径相吻合，流体无法通过阀体，实现了阀门的关闭状态；当阀盘旋转到开启位置时，阀盘的孔径与管道的孔径相吻合，流体可以流通，实现了阀门的开启状态。
双向蝶阀可分为中心线式和偏心式两种，其中中心线式是阀杆通过阀盘的中心线，而偏心式是阀杆通过阀盘的偏心点。
偏心式双向蝶阀比中心线式双向蝶阀的密封性能更好，阀盘转动时对密封圈的磨损较小，适用于对密封性能要求较高的场合。
二、技术流程1.设计和选型：根据工艺需求确定双向蝶阀的参数，包括口径、压力等级、材质等。
同时确定阀门的连接方式，如法兰连接、焊接连接等。
2.制造：根据设计要求，进行双向蝶阀的制造。
包括制造阀体、阀盘、阀杆等零部件，进行加工和装配。
3.安装：将制造好的双向蝶阀安装到管道系统中，根据需要进行法兰的连接、焊接等。
注意安装时需保证阀门的正确方向，以免阀门的开启方向与管道流动方向相反。
4.调试：安装完成后，对双向蝶阀进行调试，主要包括开启和关闭阀门，检查密封性能和运动是否正常。
如发现异常情况，需及时调整或更换零件。
5.运行和维护：正常调试后，双向蝶阀开始正常运行。
在使用过程中，需定期对阀门进行维护和保养，如清洗阀体内部、检查和更换密封圈等。
在对双向蝶阀进行保养时，需注意遵守相关操作规程，以确保阀门的正常运行。
通过以上的工作原理和技术流程，双向蝶阀能够实现对管道流体的控制和调节，广泛应用于石油、化工、水处理、食品等各个工业领域。
同时，双向蝶阀具有结构简单、操作方便和密封性能好的特点，使其成为一种理想的流体控制装置。

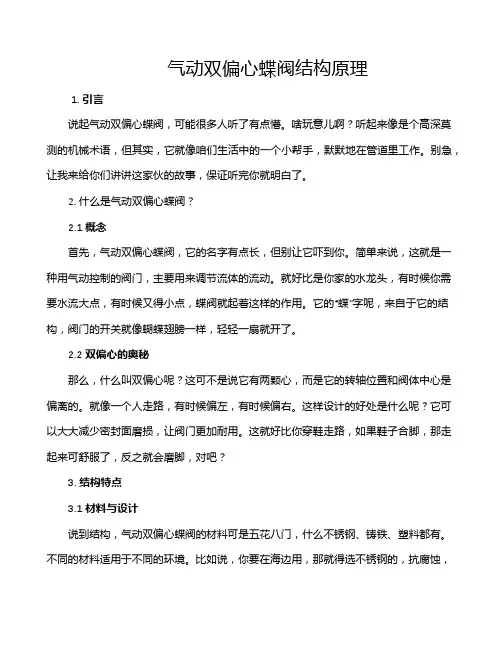

气动双偏心蝶阀结构原理
气动双偏心蝶阀结构原理1. 引言说起气动双偏心蝶阀，可能很多人听了有点懵。
啥玩意儿啊？听起来像是个高深莫测的机械术语，但其实，它就像咱们生活中的一个小帮手，默默地在管道里工作。
别急，让我来给你们讲讲这家伙的故事，保证听完你就明白了。
2. 什么是气动双偏心蝶阀？2.1 概念首先，气动双偏心蝶阀，它的名字有点长，但别让它吓到你。
简单来说，这就是一种用气动控制的阀门，主要用来调节流体的流动。
就好比是你家的水龙头，有时候你需要水流大点，有时候又得小点，蝶阀就起着这样的作用。
它的“蝶”字呢，来自于它的结构，阀门的开关就像蝴蝶翅膀一样，轻轻一扇就开了。
2.2 双偏心的奥秘那么，什么叫双偏心呢？这可不是说它有两颗心，而是它的转轴位置和阀体中心是偏离的。
就像一个人走路，有时候偏左，有时候偏右。
这样设计的好处是什么呢？它可以大大减少密封面磨损，让阀门更加耐用。
这就好比你穿鞋走路，如果鞋子合脚，那走起来可舒服了，反之就会磨脚，对吧？3. 结构特点3.1 材料与设计说到结构，气动双偏心蝶阀的材料可是五花八门，什么不锈钢、铸铁、塑料都有。
不同的材料适用于不同的环境。
比如说，你要在海边用，那就得选不锈钢的，抗腐蚀，才能在风吹日晒中挺得住。
这种阀门的设计也很讲究，采用流线型的设计，让流体在里面流动时更加顺畅，像是流水般轻盈。
3.2 操作原理操作起来呢，它也是相当简单，气动阀门一般是通过压缩空气来控制的。
想象一下，像你用力一推，阀门就开了，轻松得很。
通过气缸的气压，蝶阀就能快速开启和关闭，反应灵敏，就像是你拿遥控器换频道一样，不拖泥带水。
4. 应用领域4.1 工业领域气动双偏心蝶阀的应用可真是无处不在，尤其是在工业领域。
化工厂、石油精炼厂、电力行业等等，都能看到它的身影。
它能有效控制流体的流动，保障生产的安全与高效。
就像是工厂里的小管家，随时随地调节着“水流”的状态，保证整个系统的顺畅。
4.2 民用领域除了工业，咱们的生活中也有它的身影。
双偏心软密封防火蝶阀设计
内，消除 了火灾后的安全隐患 ，也可用于介质工况相对 关键或恶 劣的场合 。
设蝶板密封面平均直径为Ｄ，阀杆径向偏心ａ ，作
偏心线沿中心线对称的辅助线 （ 虚线表 示） ，则 ：阴影 部分面积为２ 作 用在蝶板上的压强用ｐ ， 表示 ，则阴影 部
距ａ 阀门的力矩影 响较大 ， ａ 对 值过大 将导致 驱动力矩
和阀杆相关零件之间的配合间隙的设计非常的重要 ，另
一
、
前言
偏心距ｂ 保证蝶板与阀座密封面在３０ ６ 。的连续密 封，偏心距ａ 使得蝶板开启一定角度后与阀座分离，降 低了密封面之间的摩擦 ，提高了阀门的使用寿命。
对 于 软 密封 阀座 ，Ｐ Ｆ 材料 具 有 塑料 之 王 的美 Ｔ Ｅ 称 ，其 优 良的耐腐蚀和 自润滑性能 ，广泛 用于各类软密 封 阀座 ，因此防火 结构 的软 密封 阀座材料选 用Ｐ Ｆ ， Ｔ Ｅ 金属 阀座 材料选用不锈钢 ，密封 结构如 图２ 所示 。
维普资讯
曩 鸟碴 专 ６ 垦
。
辩麟蠢 爹 黪参
过大 ，阀杆扭转力不足以及蝶板的变形等负面因素增
加 ，偏心ａ 必须谨慎选择 。偏心距ａ 引起 的静压 力不平衡 力矩 计算如下 ：
前主要靠Ｐ Ｆ 阀座密封，满足气泡级零泄漏要求，当 ＴＥ 火灾发生时，软密封阀座被烧掉，金属密封圈与蝶板紧
替进Ｉ产品具有很好市场前景。 ： １
二 结构特点
双偏 Ｉ径向偏心ａ（ Ｌ￣ ， Ｐ 阀杆轴线与蝶板形心偏离）和
轴 向偏心６ （ 阀杆轴线与密封面的偏离 ），如图１ 。 所示
图２ 密封结 构
１防火 阀座 ２ 阀体 ３ 螺钉及垫片 ４ 压圈 ５ Ｐ Ｆ 阀座 ６ 蝶板 ． ． ． ． 阀座的紧密接 触 ，保证 密封 的可 靠性 ，这样 可以有效 降
双偏心蝶阀
行业人士都知道，双偏心金属密封阀可以取得很好的节能效果，尤其是与煤气亚高速烧嘴、幕帘式烧嘴和其它燃烧器相配套应用在炉窑的空煤气管道上。
下面就由炉窑节能设备厂家为大家详细介绍下这款节能产品，帮助大家能够正确使用它。
一、双偏心金属密封阀主要结构和工作原理SJD型蝶阀主要由阀体、阀座、阀板、密封圈、密封护圈、密封垫、阀轴、锥形螺钉、轴承、止推轴承、密封填料箱、连接座，手轮和蜗轮减速箱等组成。
该阀的阀轴同垂直中心线有两个偏移位置，阀板在关闭过程中，整个密封圈同阀座持有间隙，直到最终关闭位置，密封圈密封座间隙消失，继而“塞紧”产生密合作用。
二、双偏心金属密封阀主要技术参数1.公称压力：0.1—0.6Mpa2.介质温度：常温—450℃3.公称通径：80—500mm4.适用介质：空气、煤气、蒸气、水、油三、双偏心金属密封阀订货须知1.用户所订阀门的使用压力、温度、通径和介质必须符合上述技术参数（不得超出），同时注明所需量大允许泄漏量（mm3/s）的等级。
2.如用户所订阀门的使用压力、温度、通径和介质（或某一参数）不在上述参数之内，我厂可代为设计、制造、并经用户来厂验收合格后发贷、不另收设计费。
芜湖市铭诚炉业设备有限公司专业从事工业炉窑及其附件生产型企业,目前已经形成二十个系列近百种工业炉窑配套产品，其中多项产品通过了省（部）级或市级鉴定，并获得了省（部）、市级科技进步奖、国家级新产品、全国优秀节能产品等荣誉称号。
公司主要产品有各种工业炉窑及其附件的设计、生产、安装、调试等；烟气炉；高炉煤气立卧式空煤气双预热炉；耐火预制块等等。
公司主要产品有:1、各种工业炉窑及其附件的设计、生产、安装、调试等；2、烟气炉；3、高炉煤气立卧式空煤气双预热炉；4、耐火预制块；5、烧结用各种燃气点火炉成套设备；6、系列煤气平焰烧嘴；7、烧结用系列幕帘式烧嘴；8、系列煤气亚高速烧嘴；9、常温、高温系列空气蝶阀；10、系列煤气低压涡流烧嘴；11、双偏心金属密封系列蝶阀；12、系列燃油烧嘴；13、空、煤气换热器；14、系列环缝涡流烧嘴；15、燃油气二用系列烧嘴。
蝶阀结构介绍
Completed Solution for Engineering Valves
双偏心蝶阀
当关闭蝶阀时，通过阀板 的转动，阀板的外圆密封面 逐渐接近并挤压阀座，，使 其产生弹性变形而形成弹性 力作为密封比压保证蝶阀密 封。此类蝶阀的阀座主要有 以下几种：橡胶阀座，PTFE 阀座，不锈钢制开口金属O 型圈密封阀座，不锈钢制金 属U型圈密封阀座，PTFE、 弹簧钢丝复合阀座。
双偏心蝶阀
结构特征：
此类蝶阀通常被称 为高性能蝶阀。 阀板回转中心与阀 板密封面偏离形成 第一个偏心，并与 阀体中心线偏离形 成第二个偏心。
阀杆 阀体 阀座 填料
蝶板
下法兰
Completed Solution for Engineering Valves
双偏心蝶阀
密封原理：
当阀板开启90度时，阀板密封面与阀座 密封面的间隙y比单偏心的x大得多。 由于尺寸b偏差的存在，使阀板的转动半 径分为长半径和短半径；在长半径转动的轨 迹的切线与阀座密封面成一个θ角,使阀板与阀 座之间有一个渐出脱离和渐入挤压的作用， 从而降低了阀板启闭时蝶阀密封副两密封面 之间的机械磨损和擦伤。 此类蝶阀比中线更快的脱离阀座密封面。
齿盘 阀杆 阀体 手柄
轴承 阀座
阀瓣
枢轴 O型圈
Completed Solution for Engineering Valves
中线蝶阀
Completed Solution for Engineering Valves
中线蝶阀
密封原理： 阀板加工时保证其密封面具 有合适的表面粗糙度。合成 橡胶阀座在模压成形时形成 密封面合适的表面粗糙度。 阀门关闭时，通过阀板的转 动，阀板的外圆密封面挤压 合成橡胶阀座，使合成橡胶 阀座产生弹性力作为密封比 压保证阀门的密封。
偏心蝶阀原理
偏心蝶阀原理
偏心蝶阀是一种常用的控制阀，它的原理和结构设计使其在工业生产中具有广泛的应用。
本文将介绍偏心蝶阀的原理，包括其结构特点、工作原理和应用范围。
首先，偏心蝶阀的结构特点是由阀体、阀板、阀杆和执行机构组成。
阀体是阀门的主要部分，阀板是阀门的控制部分，阀杆是连接阀板和执行机构的部分，执行机构是控制阀门开关的部分。
这些部分共同协作，实现了偏心蝶阀的控制功能。
其次，偏心蝶阀的工作原理是通过阀板的旋转来控制介质的流动。
当阀板旋转到一定角度时，阀门就会打开或关闭，从而实现对介质流动的控制。
这种工作原理使得偏心蝶阀具有快速开关、操作简便的特点。
最后，偏心蝶阀的应用范围非常广泛，主要用于控制各种介质的流动，如水、气体、蒸汽等。
它在石油化工、电力、冶金、化工等行业都有着重要的应用，是一种非常常见的控制阀。
总之，偏心蝶阀是一种结构简单、工作可靠、应用广泛的控制阀，其原理和工作特点使其在工业生产中发挥着重要作用。
希望本文能够帮助读者更好地了解偏心蝶阀的原理和应用。
双重密封阀结构原理
双重密封阀结构原理双重密封阀是一种用于管道系统的重要设备，其结构原理是通过两道密封结构来确保阀门的密封性能。
双重密封阀结构通常由阀体、阀盖、阀芯、密封垫等核心部件组成。
在正常工作状态下，双重密封阀可以保持管道系统的密封性能，防止介质泄漏。
1.阀体和阀盖：阀体和阀盖是双重密封阀的主要承压部位，通常由强度较高的钢材制成。
阀体和阀盖之间通过螺栓连接，形成一个密封的腔体，使介质无法从阀体和阀盖之间泄漏。
2.阀芯和密封垫：阀芯是双重密封阀的关键部件，通常由耐磨损、耐高温、耐腐蚀的材料制成。
阀芯在阀体内可进行上下移动，通过密封垫与阀体和阀盖之间形成密封，防止溢流和泄漏。
3.密封垫：密封垫通常由柔软的材料制成，如橡胶、聚四氟乙烯等，能够适应阀芯的移动并保持密封性能。
密封垫可根据不同工作条件选择不同的材料，如耐酸碱、耐高温的密封垫用于酸碱介质和高温介质的场合。
4.密封结构：双重密封阀的密封结构通常分为静密封和动密封两部分。
静密封是指阀体和阀盖之间的密封，通常由螺纹、涂层等实现。
动密封是指阀芯和密封垫之间的密封，通常通过摩擦、压力等实现。
两个密封结构相互配合，确保了阀门的密封性能。
5.操作方式：双重密封阀的操作方式通常分为手动和自动两种。
手动操作通常通过手轮、手柄等实现，自动操作通常由电动机、气动机构等驱动。
无论采用何种操作方式，都能保证双重密封阀的密封性能。
双重密封阀通过以上结构原理，能够在管道系统中起到重要的密封作用，防止介质泄漏和外界污染。
同时，双重密封阀能够适应不同工况下的需求，如耐腐蚀、耐高温、防爆等特殊工况。
双重密封阀的结构原理使其能够广泛应用于石油、化工、电力、医药等行业，并且在安全性能和使用寿命方面都有较高的要求。
因此，在设计和选择双重密封阀时，需要综合考虑流体性质、工况要求、使用环境等因素，以确保阀门的正常工作和使用寿命。
双偏心蝶阀工作原理
双偏心蝶阀工作原理
双偏心蝶阀是一种常用的控制阀门，其工作原理如下：
1. 阀体结构：双偏心蝶阀由阀体、阀瓣、阀杆和密封件组成。
阀体呈现圆形或椭圆形，内部设置有D型或S型截面的管道。
阀瓣是圆盘形状，与阀体内的管道截面相匹配。
2. 工作原理：当阀门关闭时，阀瓣与阀座完全贴合，形成严密的密封。
当阀门开启时，阀瓣通过旋转，离开阀座，使介质可以顺畅通过。
阀杆通过旋转或推拉阀瓣来实现开启和关闭。
3. 双偏心设计：双偏心蝶阀的特点是阀瓣偏离阀座中心线，同时阀杆轴心也偏离阀杆中心线。
这种设计可以减少阀瓣与阀座的摩擦力和密封面的磨损，提高阀门的耐磨性和密封性能。
4. 流体控制：当阀门开启时，介质从阀体内通过，流动方向与阀瓣的角度相一致。
这种设计使得阀瓣对流体的阻力小，有利于流体的快速通畅。
5. 应用范围：双偏心蝶阀广泛应用于液体、气体和气溶胶的控制系统中。
它具有体积小、重量轻、开启关闭速度快的特点，适用于需要频繁调节的场景。
双偏心蝶阀常用于石油、化工、冶金、电力、环保等行业。
蝶阀结构介绍
双偏心蝶阀开启、 关闭原理图
双偏心蝶阀
双偏心测装式低温蝶阀。
双偏心蝶阀
双偏心蝶阀结构总图
双偏心蝶阀
双偏心橡胶软密封结构。
双偏心蝶阀
双偏心PTFE软密封结构。
双偏心蝶阀
双偏心金属硬密封结构。
双偏心蝶阀
双偏心PTFE防火软密封结构。
三偏心蝶阀
三偏心蝶阀
三偏心蝶阀
三个偏心
阀板回转中心与阀板密封面形成一个尺寸偏差a，与 阀体中心线形成一个尺寸偏差b，另外阀体中心与阀 体密封面中心形成一个角度偏差值β.
三偏心蝶阀
结构特征
蝶板多层次密封面“ 金属+石墨”、“金属+PTFE”两 种。
阀体密封面“堆焊”或“本体”两种形式。
三偏心蝶阀
密封原理
三偏心密封蝶阀处于完全开启状态时其阀 板密封面会完全脱离阀座密封面，并且在阀板 密封面与阀座密封面之间形成一个与双偏心密 封蝶阀相同的间隙y。由于β偏置角的形成使长、 短半径转动的阀板大、小半圆上，阀板密封面 转动轨迹的切线与阀座密封面形成θ1角和θ2角， 使阀板启闭时密封面相对于阀座密封面渐出脱 离和渐入压紧，从而彻底消除了阀板启闭时密 封副两密封面之间的机械磨损各擦伤。
蝶阀结构介绍
2008.01.01
一、蝶阀概述
蝶阀是用圆盘式启闭件往复回转 90度左右来开启、关闭和调节流体通 道的一种阀门。
优点
结构简单，体积小，重量轻，材料 耗用省，安装尺寸小，驱动力矩小，操 作简便、迅速，而且还可同时具有良好 的流量调节功能和关闭密封特性。
二、蝶阀结构分类
蝶阀结构分类
三偏心蝶阀关闭状态图
谢谢观看！
中线蝶阀 单偏心蝶阀 双偏心结构特点：
解析蝶阀的几种密封原理
解析蝶阀的几种密封原理蝶阀是一种流体控制设备，常用于流体的截断或调节。
它的密封原理主要有以下几种：1.蝶阀双偏心结构的密封原理：蝶阀的双偏心结构是指阀杆与阀座轴线和阀体轴线不在同一直线上，这样设计可以有效降低摩擦，延长阀门使用寿命。
在密封方面，蝶阀双偏心结构采用金属与金属的密封方式。
当阀门关闭时，阀座上的金属加密套圈与蝶板金属表面接触，形成金属密封，确保阀门的密封性。
2.蝶阀三偏心结构的密封原理：蝶阀的三偏心结构相比双偏心结构，进一步优化了密封性能。
阀杆位于阀座与蝶板之外，蝶板的轴线位置也相对于阀体的轴线有所偏移。
这种设计使得阀门在关闭时，蝶板与阀座与端面形成三点接触，形成三次密封。
蝶板在关闭时，第一次密封主要是通过金属密封实现的，当压力增加时，第二和第三次密封则主要依靠弹性座环与阀座的密封作用。
3.蝶阀硬密封原理：蝶阀的硬密封主要是通过金属密封的方式实现的。
蝶阀的蝶板表面可以通过喷涂或镀覆特殊的金属材料，使其具有良好的耐腐蚀性和耐磨损性。
当阀门关闭时，金属密封表面与阀座进行金属对金属的接触，确保阀门的密封性。
4.蝶阀软密封原理：蝶阀的软密封主要是通过软质密封圈与阀座的密封作用实现的。
蝶阀的阀座常采用橡胶或聚氨酯等弹性材料制成，而蝶板的表面则经过特殊的加工，以确保与阀座密封圈的接触更加紧密。
当阀门关闭时，软质密封圈可以充分适应蝶板和阀座的不规则形状，形成良好的密封，确保阀门的密封性能。
总的来说，蝶阀的密封原理可以通过金属对金属、金属与弹性材料、或者软质密封圈与阀座的接触，来实现阀门的密封。
根据不同的工作要求和流体性质，可以选择适合的蝶阀密封原理，以实现更好的密封性能。
蝶阀的分类和工作原理
蝶阀的分类和工作原理如下：
蝶阀的分类：
1. 按结构形式分类：可分为中线型蝶阀、三偏心型蝶阀、双偏心型蝶阀和弹性型蝶阀等。
其中，中线型蝶阀是较常用，它属于硬密封焊接蝶阀，具有耐高温、耐磨损、弹性减退小等特点。
三偏心蝶阀属于非焊接蝶阀，它的特点是启闭迅速，流道通畅，密封面与球面间的摩擦力小，从而提高了密封性能和延长使用寿命。
双偏心蝶阀适用于在20至150度的夹角内各种管路上作调节介质流量之用。
2. 按连接方式分类：可分为对夹连接蝶阀和法兰连接蝶阀。
对夹连接蝶阀的优点是结构长度短，体积小，开启快速，维修方便。
蝶阀的工作原理：
当阀门开启时，蝶板绕着轴进行旋转运动，这样能使阀门达到启闭动作。
若阀门关闭，在蝶板轴向压力的作用下，蝶板进行密封。
一般来说，在阀门使用过程中若有明显的介质偏流或全开、全关变化时，此时阀门也可看作球阀或闸阀使用。
此外，当介质温度和工作压力不高的情况下，可直接在管路上使用。
而在某些特殊情况下，如阀瓣长时间没有进行检修而堵塞或阀瓣密封面因经常性摩擦后有沟槽产生时，则需要人工盘动阀门进行手动操作。
以上信息仅供参考，建议咨询专业人士获取更具体的信息。
偏心蝶阀结构、原理及性能介绍
偏心蝶阀结构、原理及性能介绍1、双偏心密封蝶阀双偏心蝶阀也叫作高性能蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。
和中线蝶阀相比，双偏心蝶阀更耐高压，寿命更长，稳定性好。
和其它阀门相比，口径越大材料越轻，成本就更低。
但是由于中间有蝶板，流阻大，所以小于DN200的蝶阀是没有很大意义的。
阀体结构双偏心设计有效减少阀座磨损，能保持阀门长时间的安全密封与运作。
经试验,阀门开关70万次时,仍能保持零泄漏。
双偏心蝶阀工作原理双偏心蝶阀在单偏心蝶阀的基础上进一步改良。
其结构特征为在阀杆轴心既偏离蝶板中心、也偏离本体中心。
双偏心的效果使阀门被开启后蝶板能迅即脱离阀座、大幅度地消除了蝶板与阀座的不必要的过度挤压、刮擦现象、减轻了开启阻距、降低了磨损、提高了阀座寿命。
刮擦的大幅度降低、同时还使得双偏心蝶阀也可以采用金属阀座、提高了蝶阀在高温领域的应用。
特点如下：（1）设计合理，结构紧凑，装拆容易，便于维修。
（2）采用偏心结构,减少密封圈的摩擦,延长阀门使用寿命。
（3）完全密封,泄漏为零。
可以用于超高真空工况。
（4）更换阀板密封圈、蝶板,转轴等材质,可适用多种介质和不同温度2、三偏心硬密封蝶阀阀杆轴心同时偏离碟片中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度的，称为三偏心蝶阀。
阀体结构三偏心蝶阀结构特征：阀板回转中心（即阀门轴中心）于阀板密封截面形成一个A偏置，并与阀体中心形成一个b偏置；阀体密封面中心线与阀座中心线（即阀体中心线）形成一个角度为β的角偏置。
为克服双偏心蝶阀这一矛盾、又对蝶阀进行了第三次偏心。
其结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。
双向密封蝶阀原理
双向密封蝶阀原理蝶阀作为一种常见的流体控制阀门，以其结构简单、体积小、重量轻、操作方便等特点被广泛应用于各个行业。
双向密封蝶阀则是蝶阀的一种特殊形式，具有双向密封的功能，能够在两个方向上实现流体的完全切断。
双向密封蝶阀的原理基于以下几个关键元素：1. 阀体和阀盘：双向密封蝶阀的主要部件是阀体和阀盘。
阀体通常采用铸造或锻造工艺制成，内部呈现类似于蝴蝶的形状，因而得名。
阀盘则是通过连接在阀杆上，并能够随着阀杆的旋转而实现开启或关闭的动作。
2. 密封结构：双向密封蝶阀的密封结构是实现双向密封的关键。
一般情况下，双向密封蝶阀采用了双重密封结构，即采用了两个密封圈或密封垫圈来实现双向的密封效果。
这种双重密封结构能够保证在流体正向和反向流动时都能够有效地防止泄漏。
3. 阀杆和传动机构：阀杆是连接阀盘和传动机构的关键部件，通过旋转阀杆来实现阀盘的开启和关闭。
传动机构可以是手动操作、电动操作或气动操作等，根据实际需要选择不同的传动机构。
双向密封蝶阀的工作原理如下：当阀杆旋转时，阀盘随之旋转，从而改变阀体内部的流道形状。
在阀盘开启的状态下，流体可以通过阀体的中心，实现流动。
而在阀盘关闭的状态下，阀体的中心被阀盘完全遮挡，阻止了流体的流动。
在正向流动的情况下，流体从阀体的进口进入，经过阀盘的中心流道，最终从阀体的出口流出。
此时，双向密封蝶阀的双重密封结构起到了关键作用，防止了流体泄漏。
而在反向流动的情况下，流体从阀体的出口进入，经过阀盘的中心流道，最终从阀体的进口流入。
同样，双向密封蝶阀的双重密封结构也能够有效地防止流体的泄漏。
双向密封蝶阀的优势在于其结构简单、重量轻、密封可靠、操作方便等特点。
同时，双向密封蝶阀的密封性能也得到了不断的改进和提高，能够满足各种工况下的流体控制需求。
总的来说，双向密封蝶阀通过阀体和阀盘的结构设计以及双重密封结构的应用，实现了在正向和反向流动情况下的流体完全切断和双向密封。
其简单可靠的工作原理使其在工业生产中得到了广泛的应用。
双偏心蝶阀 原理
双偏心蝶阀原理
双偏心蝶阀是一种常用的工业阀门，其原理基于蝶板的偏心设计。
双偏心蝶阀主要由阀体、阀杆、蝶板和密封材料等组成。
蝶板位于阀体内，通过阀杆连接并能够绕其中心轴旋转。
蝶板的轴心不处于阀体和密封面的同一条直线上，而是稍微偏离，这就是为什么称之为双偏心蝶阀。
当阀门关闭时，蝶板位于阀体通道中间，阻断了流体的流动。
当需要开启阀门时，阀杆旋转，使蝶板逐渐离开阀体通道，从而形成一个流通的通道。
蝶板通过偏心设计可以减小开启和关闭时与密封面的摩擦，从而减少磨损，提高密封性能和使用寿命。
同时，双偏心蝶阀的构造简单，体积小，重量轻，因此运动灵活，操作方便。
此外，双偏心蝶阀具有良好的流量调节性能和流体控制能力。
蝶板的开启和关闭角度可调，可以根据实际需求来控制流体的流量和压力。
总的来说，双偏心蝶阀利用偏心设计的蝶板，在开启和关闭阀门时减小与密封面的摩擦，提高密封性能和使用寿命。
它具有结构简单、运动灵活、操作方便、流量调节性能好等优点，在工业领域得到广泛应用。
双偏心蝶阀工作原理
双偏心蝶阀工作原理1. 基本概念双偏心蝶阀是一种用于控制流体流动的阀门。
它由一个圆盘状的阀体和一个连接在阀体上的阀杆组成。
当阀杆转动时，圆盘会在管道内旋转，从而改变流体通过管道的截面积。
双偏心蝶阀具有以下特点： - 结构简单，体积小，重量轻； - 开关快速，操作方便； - 流通能力大，压力损失小； - 密封性能好，适用于高温、高压和腐蚀介质。
2. 结构和组成部件双偏心蝶阀主要由以下几个组成部分构成：2.1 阀体阀体是整个双偏心蝶阀的主要承载部分，一般由铸铁、碳钢或不锈钢等材料制成。
它通常具有圆盘形状，并且内部有一个中空的圆孔。
该圆孔即为流体通过的通道。
2.2 阀座阀座位于阀体内部与圆孔相接触的部分。
它通常由橡胶或聚四氟乙烯等材料制成，具有良好的密封性能，能够防止流体泄漏。
2.3 阀杆阀杆是连接在阀体上的一个杆状零件。
它通常由不锈钢等耐腐蚀材料制成，并且与阀体之间有一定的间隙。
阀杆可以通过手动操作或电动机械装置来旋转，从而改变阀体内圆盘的位置。
2.4 圆盘圆盘是双偏心蝶阀中最重要的部件之一。
它连接在阀杆上，并且与阀座相配合。
圆盘通常具有圆形结构，但不处于完全居中位置，而是偏离了中心轴线。
这种偏心结构使得圆盘在旋转时可以快速打开或关闭通道。
2.5 导向轴承导向轴承位于阀体和圆盘之间，起到支撑和导向作用。
它可以减少摩擦力并提高操作灵活性。
3. 工作原理双偏心蝶阀的工作原理可以简单地归纳为以下几个步骤：3.1 开启阀门当需要打开双偏心蝶阀时，操作人员通过手动操作或电动机械装置旋转阀杆。
阀杆的旋转会带动连接在其上的圆盘一起旋转。
3.2 圆盘位置调整随着阀杆的旋转，圆盘会从初始位置逐渐偏离中心轴线。
这种偏离是由于圆盘的偏心结构所致。
当圆盘开始旋转时，流体通道的截面积逐渐增大，从而允许更多的流体通过。
3.3 流体控制随着圆盘位置的调整，流体将开始通过管道流动。
圆盘与阀座之间的间隙会限制流体泄漏，并确保密封性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双偏心软密封蝶阀结构及原理
一，双偏心软密封蝶阀概述
软密封蝶阀通常也是中线蝶阀，它的驱动方式常见的有手柄、涡轮、气动、电动这四种。
连接形式有对夹式和法兰式两种常见的。
软密封蝶阀的命名是因为其密封面材质。
“软密封蝶阀在哪些场合使用”这个问题，影响因素就是软密封蝶阀的密封面材质。
双偏心软密封蝶阀的密封面材质常见的有EPDM三元乙丙橡胶、NBR丁腈橡胶、PTFE聚四氟乙烯三种，这三种密封材质适应介质是不一样的，对应的蝶阀使用场合就不相同，EPDM三元乙丙橡胶，适用温度-40~120℃，适用介质包括水、蒸汽等弱酸碱性介质，其优点是耐臭氧、耐热、耐老化，以三元乙丙橡胶为密封面的软密封蝶阀目前被广泛用于建筑、发电、水利等领域。
NBR丁腈橡胶，适用温度-30~90℃，适用介质有水、油品、废液等。
其优点是耐油性好，耐磨耐热，粘接力强；缺点是不耐低温、耐臭氧性差，绝缘性能低劣，弹性稍低。
以丁腈橡胶为密封面的软密封蝶阀被用于过润滑油、机油类，航空、汽车、印刷、纺织和机械制造业等领域。
PTFE聚四氟乙烯，适用温度-196~200℃，适用介质是一些腐蚀性液体，其优点是耐热、耐寒性优，耐一般化学药品溶剂和几乎所有液体。
以聚四氟乙烯为密封面的软密封蝶阀目前被广泛应用于化工、石化、炼油、化纤、有色冶炼等领域。
二，双偏心软密封蝶阀结构原理
双偏心结构是在设计过程中，圆盘偏离密封中心线表面形成第一个偏心;阀杆偏离管道中心线，形成第二偏心距;两个偏心结构使阀门密封对打开和关闭。
圆盘在工艺过程中旋转的角度越小，便于座椅的拆卸，减少摩擦，从而延长阀门的使用寿命。
三，双偏心软密封蝶阀产品特点
软密封蝶阀通常特点有体积小、重量轻、密封性能优良，可以做的零泄漏。
软密封蝶阀可以在不同的场合使用，需要我们根据自己的工况来选择使用哪一种密封材质的软密封蝶阀。
1。
蝶板采用流线型设计，阀门阻力小，压力损失小。
