2015年-2017年上海大学模拟与数字电路考研真题及答案解析【权威】
上海大学839模拟与数字电路历年考研真题专业课考试试题
目 录2013年上海大学模拟与数字电路考研真题（回忆版）2012年上海大学模拟与数字电路考研真题（回忆版）2010年上海大学模拟与数字电路考研真题（回忆版）2001年上海大学电子技术（模拟与数字电子技术）考研真题2000年上海大学电子技术（模拟与数字电子技术）考研真题1999年上海大学电子技术（模拟与数字电子技术）考研真题1998年上海大学电子技术（模拟与数字电子技术）考研真题2013年上海大学模拟与数字电路考研真题（回忆版）今年专硕模电跟去年考的完全不一样，虽然我没有去年的真题，但是大致知道去年的卷子结构和考的知识点。
今年模电的卷子结构是8道类似简答的题，每题5分，合计40分，6道类似计算题，每题10分，合计60分，最后还有三个大计算题（其实就是分数高点），前两题每题15分，最后一题20分，合计50分。
基本上每道题都是2~4小问，所以每一问的分值并不高，因此卷子整体的难度就降下来了，即使个别问不会，也不太影响全局，再加上今年考的知识点基本都在大纲要求内，而且难度不是太大（与去年比较），所以今年的模电难度降了不少。
下面是部分内容（按照我回忆的顺序，非考卷上的顺序）1．两个三极管和两个场效应管的工作状态（5分)2．一个电路图，两个二极管，画输出波形（5分）3．A类B类功率放大器，输出功率增大时，供电功率如何变化？当管耗功率最大时（记不清了，也可能是输出功率最大时），A类B类功率放大器的输出电压分别是多少？（好像是这么问的）（5分）4．稳压管一道题（好像也是5分的）5．三个对数放大器和一个反对数放大器组合的电路，求输出（好像是10分）6．运算放大器考了好几题，具体记不清了。
7．一道设计题，给你一个输入信号正弦波，设计一个电路，是输出为方波（10分）8．一道组合放大电路，好像是共源接共基接共集，下面四个小问（10分）9．最后一题反馈，好像是差放接运放，求Auf，然后给你输出，求不失。
电路分析模拟试题3套及答案doc资料
《电路理论》1一、填空题1.对称三相电路中，负载Ｙ联接，已知电源相量︒∠=∙0380AB U （V ），负载相电流︒∠=∙305A I （A ）；则相电压=∙C U （V ），负载线电流=∙Bc I （A ）。
2.若12-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
3.若10-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。
4.元件在关联参考方向下，功率大于零，则元件 功率，元件在电路中相当于 。
5.回路电流法自动满足 定律，是 定律的体现6.一个元件为关联参考方向，其功率为―100W ，则该元件 功率，在电路中相当于 。
7.在电路中，电阻元件满足两大类约束关系，它们分别是 和 。
8.正弦交流电的三要素是 、 和 。
9.等效发电机原理包括 和 。
10.回路电流法中自阻是对应回路 ，回路电流法是 定律的体现。
11.某无源一端口网络其端口电压为)302sin(240)(︒+=t t u (V)，流入其端口的电流为)602cos(260)(︒-=t t i (A)，则该网络的有功功率 ，无功功率 ，该电路呈 性。
若端口电压电流用相量来表示，则其有效值相量=∙U ,=∙I 。
12.无源二端电路N 的等效阻抗Z=(10―j10) Ω，则此N 可用一个 元件和一个 元件串联组合来等效。
13 .LC 串联电路中，电感电压有效值V 10U L =，电容电压有效值V 10U C =，则LC 串联电路总电压有效值=U ，此时电路相当于 。
14.对称三相电路中，当负载△联接，已知线电流为72A ，当A 相负载开路时，流过B 和C 相的线电流分别为 和 。
若A 相电源断开,流过B 和C 相的线电流分别为 和 。
15.对称三相星形连接电路中，线电压超前相应相电压 度，线电压的模是相电压模的 倍。
16 .RLC 并联谐振电路中，谐振角频率0ω为 ，此时电路的阻抗最 。
17 .已知正弦量))(402sin()(1A t t i ︒+=，))(1102cos()(2A t t i ︒+-=，则从相位关系来看，∙1I ∙2I ，角度为 。
数字电子技术测试试卷与答案精选全文完整版
可编辑修改精选全文完整版附录D 模拟试卷及参考答案D.1 模拟试卷一、填空（共10小题，每空2分，共40分）1、(8C.4)16 = （ ）10 =（ ）8=（ ）2421BCD 。
2、将160个字符用二进制编码，至少需要（ ）位二进制码。
3、已知F =A(B +C)+A +C ，则其对偶式为（ ）；其反函数为（ ）。
（直接用对偶规则和反演规则）。
4、已知TTL 与非门参数V CC =+5V ，U OH =3.6V ，U OL =0.4V ，U OFF =1.1V ，U ON =1.4V ，高电平输入时的抗干扰容限U NH 为（ ）。
5、连续异或1999个“1”的结果是（ ）。
6、如图D.1所示电路的输出函数F 为（ ）。
（化成最简“与或”式）F图D.1 题一（6）图7、图D.2为三态非门构成的电路，试根据输入条件填写表中的F 栏。
图D.2 题一（7）图表D.1题一（7）真值表D 1EN 1D 2EN 2F8、设计模值为61的自然二进制码计数器、十进制计数器和余3 BCD码计数器分别需要（）级、（）级和（）级触发器。
一个五位二进制加法计数器，由00000状态开始，问经过109个输入脉冲后，此计数器的状态为（）。
9、用（）片1024×4位的RAM可组成8K×8位的RAM，需要增加（）条地址线、（）条数据线。
10、在10位的倒T型电阻网络D/A转换器中，若U REF = ─10V，该D/A转换器能分辨的最小输出电压U LSB=（）mV。
二、选择题（共10小题，每小题2分，共20分）1、有符号位二进制数的补码为（10011），则对应的十进制数为（）。
A、-29B、+13C、-13D、-32、下列说法正确的是（）。
A、n个变量所构成的全部最小项之和恒等于0B、n个变量所构成的全部最大项之和恒等于0C、n个变量所构成的全部最小项之积恒等于1D、n个变量所构成的全部最大项之积恒等于03、下列说法正确的是（）。
数字电子技术试题及答案解析
在以下每题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号。
1．一位十六进制数可以用多少位二进制数来表示？〔 C 〕A . １B .２C . ４D . 162．以下电路中常用于总线应用的是〔 A 〕A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3．以下表达式中符合逻辑运算法则的是〔 D 〕A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4．T 触发器的功能是〔 D 〕A ． 翻转、置"0” B. 保持、置"1” C. 置"1”、置"0” D. 翻转、保持5. 存储8位二进制信息要多少个触发器〔D 〕A.2B.3C.4D.8 6．多谐振荡器可产生的波形是〔 B 〕A.正弦波B.矩形脉冲C.三角波D.锯齿波7．一个16选一的数据选择器，其地址输入〔选择控制输入〕端的个 数是〔 C 〕A.1B.2C.4D.16 8．引起组合逻辑电路中竟争与冒险的原因是〔 C 〕A.逻辑关系错；B.干扰信号；C.电路延时；D.电源不稳定。
9．同步计数器和异步计数器比拟，同步计数器的最显著优点是〔 A 〕 A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10．N 个触发器可以构成能存放多少位二进制数码的存放器？〔 B 〕 A.N -1 B.N C.N +1 D.2N11．假设用J K 触发器来实现特性方程AB Q A Q n 1n +=+，则J K 端的方程应为〔 B 〕A.J =A B ，K =B AB.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B12．一个无符号10位数字输入的D A C ，其输出电平的级数是〔 C 〕A.4B.10C.1024D.100 13．要构成容量为4K ×8的RAM ，需要多少片容量为256×4的RAM ？〔 D 〕A.2B.4C.8D.32 14．随机存取存储器R A M 中的容，当电源断掉后又接通，则存储器中的容将如何变换？〔 C 〕A.全部改变B.全部为1C.不确定D.保持不变 15．用555定时器构成单稳态触发器，其输出的脉宽为〔 B 〕 RC ； B.1.1RC ； C.1.4RC ； D.1.8RC ；在以下每题的四个备选答案中有二至四个正确答案，请将正确答案全部选出并将其字母标号填入题干的括号；少选错选都不得分。
数字电路试卷及答案

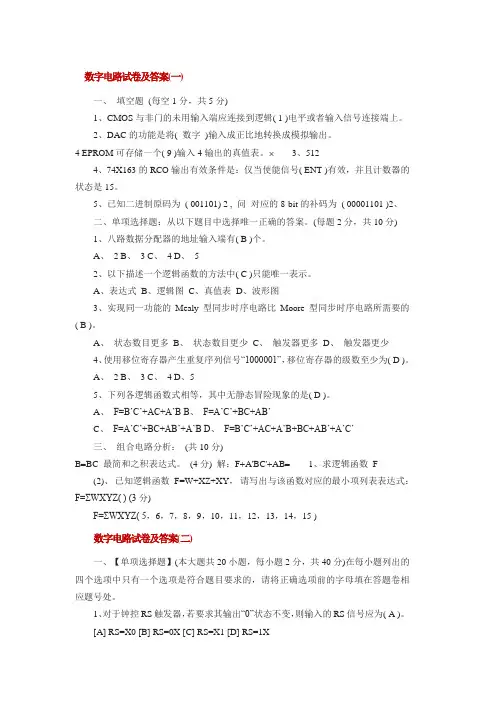

数字电路试卷及答案(一)一、填空题(每空1分，共5分)1、CMOS与非门的未用输入端应连接到逻辑( 1 )电平或者输入信号连接端上。
2、DAC的功能是将( 数字)输入成正比地转换成模拟输出。
4 EPROM可存储一个( 9 )输入4输出的真值表。
⨯3、5124、74X163的RCO输出有效条件是：仅当使能信号( ENT )有效，并且计数器的状态是15。
5、已知二进制原码为( 001101) 2 , 问对应的8-bit的补码为( 00001101 )2、二、单项选择题：从以下题目中选择唯一正确的答案。
(每题2分，共10分)1、八路数据分配器的地址输入端有( B )个。
A、 2B、3C、 4D、 52、以下描述一个逻辑函数的方法中( C )只能唯一表示。
A、表达式B、逻辑图C、真值表D、波形图3、实现同一功能的Mealy型同步时序电路比Moore型同步时序电路所需要的( B )。
A、状态数目更多B、状态数目更少C、触发器更多D、触发器更少4、使用移位寄存器产生重复序列信号“1000001”，移位寄存器的级数至少为( D )。
A、 2B、3C、 4D、55、下列各逻辑函数式相等，其中无静态冒险现象的是( D )。
A、F=B’C’+AC+A’BB、F=A’C’+BC+AB’C、F=A’C’+BC+AB’+A’BD、F=B’C’+AC+A’B+BC+AB’+A’C’三、组合电路分析：(共10分)B=BC 最简和之积表达式。
(4分) 解：F+A'BC'+AB=1、求逻辑函数F(2)、已知逻辑函数F=W+XZ+XY，请写出与该函数对应的最小项列表表达式：F=ΣWXYZ( ) (3分)F=ΣWXYZ( 5，6，7，8，9，10，11，12，13，14，15 )数字电路试卷及答案(二)一、【单项选择题】(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。
(完整word版)数字电子技术试题及答案(题库)
数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = ( ) 2 = ( ) 16 。
2 . 逻辑函数L = + A+ B+ C +D = 。
3 . 三态门输出的三种状态分别为：、和。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
上海大学学期试卷电路I
1Ω + – 4V – + + 7A –
电路（一）标准答案及说明
3。 求戴维南等效电路
+ – 5V 5A 10Ω 10A + – 5V 5A 10Ω
3/15
答：大家一定要注意戴 维南等效的基本规则： 开路电压和等效电阻。 本题中，等效电阻 可以令各独立源为零， 即 Ro = 10 Ω； 开路电压根据KVL， 由两部分组成：上边的 5V和下边的5×10=50V，
+ I 4I
– Uoc
电路（一）标准答案及说明
答：设开关在t=0时刻闭合， 此前，电路稳定后，电感相当 于短路，电容相当于开路，故 iL(0-)= i(0-)=60/(10+5+5)=3A uC(0-)=3×10=30V
10Ω +
6/15
i 5Ω + C
30V 5Ω
6。 开关闭合前电路已经稳定，求开关闭合时的 i 和 iL 的初值 iL L –
电路（一）标准答案及说明
五、 使 RL 获得的功率最大，求 RL 以及最大功率Pmax 解：将RL 以外的电路采用戴维南等 效。开路电压Uab = 12V； 等效电阻采用外加电流源求电压法。 显然，U = 8I – 2I = 6I，即Ro=6Ω。 当RL = Ro=6Ω时， RL 获得的功率最 大，Pmax = I2RL = (12/12)2RL= 6W I
1Ω
8/15
iL L
1 4
+
F uC(t)
–
( )
R 2L
2
–
1 =0 LC
uC(0) =1V， iL(0)=0
R2 = 4L/C，L = R2C/4 = 1/4/4 =1/16H
上海大学考研答案
第一章习题参考答案1描述晶体与非晶体的区别，从结构、性能等方面。
晶体中的原子或原子集团都是有规律地排列的。
晶体有一定的凝固点和熔点；晶体具有各向异性。
2何谓空间点阵，简述晶体结构与空间点阵的区别。
晶体中原子或原子集团被抽象为规则排列的几何点，且其沿任一方向上相邻点之间的距离就等于晶体沿该方向的周期。
这样的几何点的集合就构成空间点阵（简称点阵），每个几何点称为点阵的结点或阵点。
3 对于图1-4（n）的面心立方点阵，如果在该点阵的上下两个底面的面中心各添加一个阵点，请问，新的结构是属于14种空间点阵的哪一种。
体心正方。
4在简单立方晶系中，（1）作图表示下述的晶面和晶向；（2）判断其中哪些晶面与晶向是垂直的，哪些是平行的，并指出垂直或平行的条件。
()()()[][][]211,110,111,201,011,111(111)与[111]垂直，（111）与[11-2]平行，（201）与[11-2]平行。
5 请写出简单立方晶系中{111}的等价晶面，<110>的等价晶向。
并在图中画出。
{111}=（111）+（11-1）+（1-11）+（-111）<110>=[110]+[1-10]+[101]+[10-1]+[011]+[01-1]6 试在六方晶系的晶胞上画出)(2110晶面、[]0211和[]1011晶向。
7、分别对面心立方A1和体心立方A2的（100）、（110）、（111）面，请问：（1）计算上述晶面的紧密系数，指出最紧密排列的晶面。
（2）画出上述晶面的原子排列方式。
（3）计算上述晶面的晶面间距（点阵常数为a，公式见附录）。
8、分别对面心立方A1和体心立方A2的[100]、[110]、[111]晶向，请计算上述晶向中相邻两个注意：需要将原子排列密度分开。
（原子数/长度）9、铁有两种结构，分别为体心立方A2（称为α－Fe或铁素体）和面心立方A1（称为γ－Fe 或奥氏体），铁的原子半径分别为0.127nm，问：（1）哪种结构更致密。
上海大学839模拟与数字电路2000和10、12-13年(2000年原版)考研专业课历年真题汇编
版）2013年上海大学836模拟与数字电路考研试题
回忆版
（回忆
模拟与数字电路考研试题（
通信专硕
今年专硕模电跟去年考的完全不一样，虽然我没有去年的真题，但是大致知道去年的卷子结构和考的知识点。
今年模电的卷子结构式8道类似简答的题，每题5分，合计40分，6道类似计算题，每题10分，合计60分，最后还有三个大计算题（其实就是分数高点），前两题每题15分，最后一题20分，合计50分。
基本上每道题都是2~4小问，所以每一问的分值并不高，因此卷子整体的难度就降下来了，即使个别问不会，也不太影响全局，再加上今年考的知识点基本都在大纲要求内，而且难度不是太大（与去年比较），所以今年的模电难度降了不少。
下面是部分内容（按照我回忆的顺序，非考卷上的顺序）
1、两个三极管和两个场效应管的工作状态（5分)
2、一个电路图，两个二极管，画输出波形（5分）
3、A类B类功率放大器，输出功率增大时，供电功率如何变化？当管耗功率最大时（记不清了，也可能是输出功率最大时），A类B类功率放大器的输出电压分别是多少？（好像是这么问的）（5分）
4、稳压管一道题（好像也是5分的）
5、三个对数放大器和一个反对数放大器组合的电路，求输出（好像是10分）。
模电(模拟电子线路)试卷及答案
模电(模拟电子线路)试卷及答案( 共4 页 )上海大学全文结束》》～xx 学年秋季学期试卷课程名：模拟电子线路课程号：学分：5 应试人声明：我保证遵守《上海大学学生手册》中的《上海大学考场规则》，如有考试违纪、作弊行为，愿意接受《上海大学学生考试违纪、作弊行为界定及处分规定》的纪律处分。
应试人应试人学号应试人所在院系题号一二三四五六七八九得分一、填充题（22分）1、（3分）、当信号频率等于放大电路的fL 或fH时，放大倍数的值约下降到中频时的 0、7 倍。
即增益下降3 dB。
2、（3分）在放大电路中，温度上升，三极管参数b上升UBE_下降_ ICBO_上升（上升、下降、不变）3、（2分）差分放大电路的差模信号是两个输入端信号的差，共模信号是两个输入端信号的平均值。
4、（8分）已知交流负反馈有四种组态：A．电压串联负反馈 B．电压并联负反馈 C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。
①欲得到电流－电压转换电路，应在放大电路中引入 B ；②欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 C ；③欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 A ；④欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 D 。
成绩5、（6分）在单管放大电路的三种基本接法中：A、共射电路B、共集电路C、共基电路①既能放大电压，又能放大电流的电路为_A_ 。
②输入电阻最大、输出电阻最小的电路为 _B_ 。
③频带最宽但只能放大电流的电路为 _C_ 。
二、计算题1、试判断以下电路能否正常放大，并写明理由。
（7分）解：不能正常放大，原因：（1）缺基极电阻Rb（2）缺集电极电阻Rc;（3）交流通路中，信号ui被短路第2 页 ( 共4 页 )2、单入单出差动放大电路如图所示。
已知 b1=b2=50，b3=80，rbb=100W，UBE1=UBE2=0、7V，UBE3=－0、2V，VCC=12V, 当输入信号Ui为零时，测得输出Uo =0V。
上海大学历年考研真题及期末考试真题
上海大学2009～2010学年冬季学期试卷B
课程名：模拟电子技术 课程号： 07275003学分： 5 应试人声明：
我保证遵守《上海大学学生手册》中的《上海大学考场规则》，如有考试违纪、作弊行为，愿意接受《上海大学学生考试违纪、作弊行为界定及处分规定》的纪律处分。
应试人 应试人学号 应试人所在院系 成
绩
上海大学2010～2011学年冬季学期试卷B
课程名：模拟电子技术 课程号：07275003学分： 5 应试人声明：
我保证遵守《上海大学学生手册》中的《上海大学考场规则》
，如有考试违纪、作弊行为，愿意接受《上海大学学生考试违纪、作弊行为界定及处分规定》的纪律处分。
应试人
应试人学号 应试人所在院系 题号
一 二 三 四 五 六 七 得分
成
绩。
《数字电路》期末模拟试题及答案(word版可编辑修改)
CP A
Q1
Q2
《数字电子电路》期末试题 A 第 7 页 共 5 页
7
《数字电路》期末模拟试题及答案(word 版可编辑修改)
《数字电路》期末模拟试题及答案(word 版可编辑修改)
编辑整理：
尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中 内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（《数字电路》期末模拟试题及答案(word 版可编辑修改)）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将 是我们进步的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为《数 字电路》期末模拟试题及答案(word 版可编辑修改)的全部内容。
2
《数字电路》期末模拟试题及答案(word 版可编辑修改)
A． Y(A,B) AB AB
B. Y(A, B,C) ABC ABC BC
C. Y(A, B, C, D) A B C ACB ABC ABC
3．用 8421 码表示的十进制数 45，可以写成＿＿＿＿＿＿＿＿＿＿
A．45
B
Y2
Y3
得 分 评卷人 二、选择题(共 20 分）
1. 当晶体三极管＿＿＿＿时处于饱和状态。
A. 发射结和集电结均处于反向偏置
B. 发射结正向偏置，集电结反向偏置
C. 发射结和集电结均处于正向偏置
2. 在下列三个逻辑函数表达式中,＿＿＿＿是最小项表达式。
《数字电子电路》期末试题 A 第 2 页 共 5 页
4. 将十进制数 287 转换成二进制数是＿＿＿＿＿＿＿＿；十六进制数是＿＿＿＿＿＿＿。
数字电路习题参考答案详解
第27页，共29页。
4.24 判断用下列函数构成的电路是否存在冒险？冒险的类型？
(1)F=AB+ABC
AC
F
00
0
01
0
10
B
1 1 B+B
0型冒险
(4)F=AB+AB
11 0 0 1 1
10 1 0 0 1
D1 D3 D7 D5
10
D
第25页，共29页。
（3）三变量多数表决电路。
AB
D0 D2 D6 D4
C 00 01 11
0 100 0 1 0
1 0 1 01 1
D1 D3 D7 D5
10
第26页，共29页。
4.23 用数据选择器组成的电路如图所示，求输出Y 的表达式。
又Si m1 m2 m4 m7 Ai BiCi1 Ai BiCi1 Ai BiCi1 Ai BiCi1
比较得： D0=D3= Ci-1 D1=D2= Ci-1
且 Ci m3 m5 Ai Bi Ai BiCi1 Ai BiCi1 Ai Bi
Y m0 D0 m1D1 m2 D2 m3D3
D0 B 0 0 1 1 0 1 1111
D1 1
D2 B D3 1
A C
B1
第22页，共29页。
(4)二变量异或表达式。
A
B
0
00
1 AB
1
11 0
D0=0
AB
D3=0
数字电路答案大全(DOC)
数字电路试卷答案大全试卷A一、选择题（从每小题的四个备选答案中，选出一个正确答案，并将其号码填在括号内，每小题2分，共20分）1.将十进制数（18）10转换成八进制数是 [ ]① 20 ② 22 ③ 21 ④ 23 2. 三变量函数()BC A C B A F+=,,的最小项表示中不含下列哪项 [ ]① m2 ② m5 ③ m3 ④ m7 3.一片64k ×8存储容量的只读存储器（ROM ），有 [ ]①64条地址线和8条数据线 ②64条地址线和16条数据线 ③16条地址线和8条数据线 ④16条地址线和16条数据线4.下列关于TTL 与非门的输出电阻描述中，正确的是 [ ] ①门开态时输出电阻比关态时大 ②两种状态都是无穷大输出电阻 ③门关态时输出电阻比开态时大 ④两种状态都没有输出电阻5.以下各种ADC 中，转换速度最慢的是 [ ]① 并联比较型 ② 逐次逼进型 ③ 双积分型 ④ 以上各型速度相同6. 关于PAL 器件与或阵列说法正确的是 [ ]① 只有与阵列可编程 ② 都是可编程的③ 只有或阵列可编程 ④ 都是不可编程的7. 当三态门输出高阻状态时，输出电阻为 [ ]① 无穷大 ② 约100欧姆 ③ 无穷小 ④ 约10欧姆8.通常DAC 中的输出端运算放大器作用是 [ ]① 倒相 ② 放大③ 积分 ④ 求和 9. 16个触发器构成计数器，该计数器可能的最大计数模值是 [ ]① 16 ② 32 ③ 162 ④ 216 10.一个64选1的数据选择器有（ ）个选择控制信号输入端。
[ ]① 6 ② 16 ③ 32 ④ 64 二、填空题（把正确的内容填在题后的括号内。
每空1分，共15分。
）1．已知一个四变量的逻辑函数的标准最小项表示为()()13,11,9,8,6,4,3,2,0,,,m d c b a F ∑=，那么用最小项标准表示=*F ，以及=F ，使用最大项标准表示F。
F，以及==2．具有典型实用意义的可编程逻辑器件包括，，，。
