沉井拖拉管实施细则

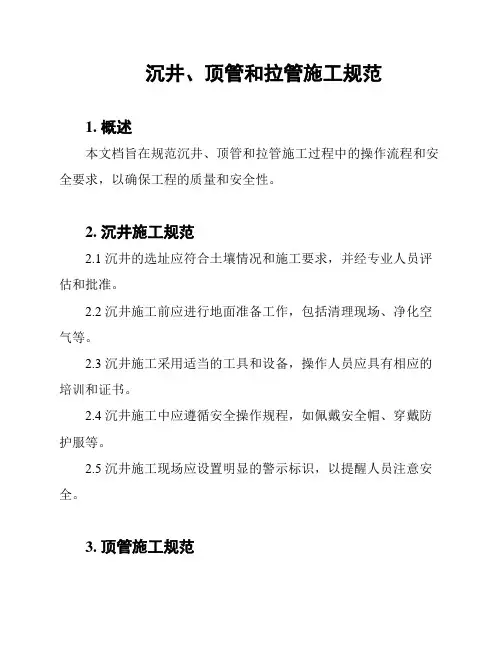

沉井、顶管和拉管施工规范
沉井、顶管和拉管施工规范
1. 概述
本文档旨在规范沉井、顶管和拉管施工过程中的操作流程和安全要求，以确保工程的质量和安全性。
2. 沉井施工规范
2.1 沉井的选址应符合土壤情况和施工要求，并经专业人员评估和批准。
2.2 沉井施工前应进行地面准备工作，包括清理现场、净化空气等。
2.3 沉井施工采用适当的工具和设备，操作人员应具有相应的培训和证书。
2.4 沉井施工中应遵循安全操作规程，如佩戴安全帽、穿戴防护服等。
2.5 沉井施工现场应设置明显的警示标识，以提醒人员注意安全。
3. 顶管施工规范
3.1 顶管施工前应进行现场勘测和设计，并编制详细的施工方案。
3.2 顶管施工材料应符合相关标准和规定，确保材料的质量。
3.3 顶管施工中应采取适当的安全措施，如设置围栏、安全网等。
3.4 顶管施工过程中的操作应严格按照施工方案进行，确保施工的准确性和稳定性。
3.5 顶管施工完成后，应进行验收和测试，确保工程的质量。
4. 拉管施工规范
4.1 拉管施工前应对现场进行勘测和设计，制定详细的施工方案。
4.2 拉管施工中应使用合适的工具和设备，确保施工的准确性和安全性。
4.3 拉管施工过程中应遵守相关标准和规定，如安装扣件、连接管道等。
4.4 拉管施工现场应设置明显的标识和警示标志，提醒人员注意安全。
4.5 拉管施工完成后，应进行验收和测试，确保管道的质量和功能。
以上是沉井、顶管和拉管施工的规范要求，请在施工过程中严格遵守，以确保工程的质量和安全性。
*[LLM]: Laws, Regulations, and Legal Memos。
沉井监理实施细则
沉井监理实施细则(总17页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除沉井施工监理实施细则一、工程概况彭浦十期雨水泵站新建工程位于汾西路以南、西泗塘河以东，是为解决彭浦地区雨水排放而兴建的。
工程包括泵房、配电间和管理用房。
其中泵房下部为13. 5m×21.4m的矩形沉井,沉井底标高为-4.83m，深约9m。
沉井进水渐扩管2.2×2.2m～5.65×2.2m,长14.6m,管底标高-1.87～1.85m,管槽开深深度最大约7m，通过进水闸门井与已建雨水管路相接。
出水渐扩管3.0×2.0m～14.4×2.0m，长37.5m,管底标高0.65m,管槽开挖深度约4m，雨水通过出水渐扩管排至西泗塘河。
泵房上部设高压配电间和泵房间，其中泵房间设置四台潜水泵。
二、监理工作要求（一）、承包单位应严格按照设计图纸及施工规范规程标准和设计要求施工，控制工程质量，承包单位在施工过程中，必须接受监理单位对质量的监督检查，并为监理人员开展工作提供方便，包括提供记录等技术资料。
（二）、施工组织设计或施工方案和安全措施，应经施工单位主管部门审批，并于开工前7天提交监理审核认可后，方可开工。
（三）、施工所用钢筋、砖块等原材料、成品必须要有质保书、出厂合格证、试验报告、准用证或有关单位许可证（包括营业执照、企业资质证书、准许生产证等）并进行抽样复试，复试合格后应先向监理组报审，认可后才能使用。
（四）、进场主要施工机械设备和特殊工种操作人员上岗证必须报监理审查。
（五）、施工单位应建立健全管理制度和检查安全生产、文明施工等工作的实施。
（六）、施工单位必须对工序质量进行自检、复检，合格后，经监理组核验签证后，才能进行下一道工序施工。
（七）、凡涉及图纸及有关设计文件、说明等存在矛盾，施工中发现异常情况时，施工单位应立即通知监理组核实和会同设计单位研究处理，由设计单位出具修改或设计处理意见后，并及时提交监理组，原则上通过总监理工程师审核同意后，才能施工。
沉井监理实施细则
沉井监理实施细则沉井监理实施细则1. 流程概述1.1 监理范围沉井监理包括沉井施工前、施工中和施工后的全过程监督和检查。
1.2 监理责任沉井监理人员应负责监督沉井施工符合相关规范和标准，确保工程质量和施工安全。
1.3 监理程序沉井监理程序包括前期准备、施工监理和竣工验收三个阶段。
1.3.1 前期准备阶段前期准备包括沉井设计文件审核、监理计划编制和施工方案评审等工作。
1.3.2 施工监理阶段施工监理包括现场巡查、施工记录检查、施工质量检验等工作。
1.3.3 竣工验收阶段竣工验收包括施工图纸归档、竣工资料整理和验收报告编制等工作。
2. 监理人员资质要求2.1 监理工程师沉井监理工作由持有监理工程师资格证书的人员担任，具有相关工程经验和专业知识。
2.2 监理技术人员沉井监理工作需要配备监理技术人员，具备相应的专业技能和经验。
3. 施工前监理3.1 沉井设计文件审核对沉井设计文件进行审核，包括沉井布置、尺寸、承载力等技术要求。
3.2 监理计划编制根据施工和要求编制监理计划，明确监理工作内容和时间节点。
3.3 施工方案评审对施工方案进行评审，包括工艺流程、施工方法、安全措施等。
4. 施工中监理4.1 现场巡查定期进行现场巡查，检查沉井施工发展、质量和安全等情况。
4.2 施工记录检查检查施工记录，包括施工日志、质量检验记录和安全记录等。
4.3 施工质量检验对沉井施工过程中的关键节点进行质量检验，包括土方开挖、混凝土浇筑和支撑结构等。
5. 施工后监理5.1 施工图纸归档对施工图纸进行整理归档，确保施工图纸和实际施工一致。
5.2 竣工资料整理整理竣工资料，包括监理记录、检测报告和图纸变更等。
5.3 验收报告编制编制沉井竣工验收报告，包括工程质量和完工合格情况。
附件：1. 沉井设计文件2. 监理计划表3. 施工方案文件4. 沉井施工记录5. 施工质量检验报告法律名词及注释：1. 沉井：指在工程施工中进行地下设施施工或者维护时，通过地表井口进行操作的施工方法。
沉井、顶管和拉管施工指南
沉井、顶管和拉管施工指南
引言
本文档旨在为沉井、顶管和拉管施工提供指南。
这三种技术都广泛应用于各种规模的基础设施工程中，如市政、公路、桥梁、隧道、地铁和燃气管道等。
沉井施工
沉井施工是在水下进行的。
下面是沉井施工的步骤：
- 开挖坑底
- 将预制沉井元件移至坑底
- 通过浮力控制沉井元件的下沉
- 固定沉井元件
沉井施工要点：
- 沉井元件应该排列整齐
- 预制元件应放在水面上，只有在位时才沉入水中
- 沉井元件设施不能承受压力
顶管施工
顶管施工是一种无需开挖的方法。
下面是顶管施工的步骤：
- 掘进掘进
- 将钢制管道开口推入掘进工作面
- 在地面上拉动管道
- 控制管道推进速度
顶管施工要点：
- 形成的管道应足够稳定
- 管道应能承受压力
拉管施工
拉管施工是通过钻孔沿线牵引管道进行的。
下面是拉管施工的步骤：
- 钻孔
- 将管子牵引入地下
- 管道牵引
拉管施工要点：
- 调整钻机位置避免钻孔偏差
- 尽量避免土体塌落
结论
本文档简要介绍了沉井、顶管和拉管施工的要点，希望对你有所帮助。
沉井顶管监理实施细则
以合同工期为基本控制目标
3、质量控制目标
工程质量标准：合格。
4、安全文明控制目标
严格遵守“深建施[1998]41号《深圳市建设工程现场文明施工管理办法》”、深《圳市建设工程安全质量整治措施实施细则》“深建质安【2011】48号文的规定，争做安全、文明工地。
四、
（一）、施工要求
顶管工程开始前，承包商必须提交完整的施工组织设计，描述依照规范所必须的测量标志，包括要用到的顶管设备的类型、详细尺寸、施工原理、技术措施，包括泥浆及废弃物的处理等。
3、施工承包单位需设置测量专业机构，并根据施测工程项目配备相应仪器设备。所有仪器均要经过资质证书的专门机构检验后才能使用。
4、施工承包单位应在施测前14d，将有关反映其施测能力、水平和施测进度安排计划的报告一式二份报送监理单位审核。包括以下内容：
（1）施测项目概述；
（2）施测技术方案要点（施测方法、操作规程和引用技术标准目录）；
（3）测量仪器设备（含计算机、气象仪器和仪器检验设备等）；
（4）测量专业人员设置；
（5）施测进度计划；
（6）测点保护措施；
（7）监理单位要求报送的其它资料。
5、以上报告须经施工承包单位技术负责人签署后递交。监理单位审阅后退回意见单一份，以作为施工承包单位施测或进行下道工序开工的审批依据。原件不退回。
9、顶进过程中应勤监测、及时纠偏，在第一节管顶进200～300mm 时，应立即对中线及高程测量进行检查，发现问题及时纠正。在以后的接口测1点，有错点时测2点；在顶管纠偏时，应加大监测频率至300mm一次，控制纠偏角度，使之满足设计要求，避免顶管发生意外。
2、监理现场工作
（1）监理部要经常深入现场，依据施工承包单位月计划安排，对照检查施工进展情况，了解、熟悉施工现场，控制施工进度。
沉井管施工方案
沉井管施工方案1. 引言沉井管是一种用于井底沉箱固定的管道，主要用于海底油井、水泥井和气井等施工中的下降系统。
本文档旨在描述沉井管施工的方案和步骤，以确保施工过程的顺利进行。
2. 施工准备在进行沉井管施工之前，需要进行一些准备工作，包括但不限于以下内容：•确定施工区域：根据工程需求和地质条件，确定将要施工的区域。
•设计沉井管布置方案：根据工程要求和沉井管的使用需求，设计合理的布置方案。
•购买所需材料和设备：根据设计方案，购买所需的沉井管、支撑设备、连接器等材料和设备。
•准备施工人员：培训和准备施工人员，提供他们所需的相关知识和技能。
•安全措施：确保施工区域的安全，包括安装警示标志、设置临时围栏等。
3. 沉井管安装步骤1.选择和准备施工设备：根据沉井管的规格和数量，选择适当的起重设备和安装工具。
确保这些设备和工具处于良好状态，并且能够满足安装需求。
2.沉井管降落：使用起重设备将沉井管从船上或陆地运输至安装现场。
在降落过程中，需要根据设计要求，控制降落速度和角度，以确保沉井管的安全降落。
3.沉井管连接：将沉井管连接器连接到沉井管上。
确保连接器与沉井管的质量和规格相匹配，并严格按照相关说明进行连接。
4.沉井管安装：使用起重设备将沉井管降至井底，将其固定在沉箱或井眼上。
安装时需注意沉井管的位置和角度，避免与其他设备和管道发生碰撞。
5.沉井管固定：根据设计要求，使用支撑设备将沉井管固定在井底或井壁上。
确保固定设备稳固可靠，能够承受井底的压力和环境条件。
6.完善施工记录：在施工过程中，详细记录沉井管的安装情况、使用材料、施工设备、施工人员等信息。
这些记录对于后期的维护和改进非常重要。
4. 沉井管施工注意事项在进行沉井管施工时，需要注意以下事项：•安全第一：确保施工现场的安全，提供合适的个人防护装备给施工人员，并遵守相关的安全规定和操作指导。
•严格按照设计要求施工：确保施工过程符合设计要求，严格控制沉井管的位置、角度和固定方式。
沉井监理实施细则
沉井监理实施细则沉井是建筑施工中常用的土方工程，其主要作用是为了解决建筑施工中的排水问题。
由于其施工过程较为复杂且存在一定的风险，因此需要进行专业的监理工作，以确保施工质量和安全。
本文将介绍沉井监理的具体实施细则。
设计审核阶段在沉井施工开始前，需要对其进行设计审核。
监理人员需要审查施工图纸、沉井工程规范和施工方案，以确保设计符合相关规范和标准，并能够满足工程要求。
具体审核内容包括：1.沉井位置是否符合设计要求，是否影响周围地质环境和建筑物结构稳定性；2.沉井尺寸是否符合需求，是否能满足排水要求；3.沉井施工材料是否符合要求，如钢筋、预制件等；4.沉井施工方案是否详细、可行，如沉井开挖、支撑、防水、砼浇筑等；5.沉井相关的安全措施是否完备，如现场标志、通风、安全人员配置等。
现场施工阶段在沉井施工过程中，监理人员需要根据具体情况进行监管。
具体工作内容包括：1.合理安排施工进度，定期检查施工质量和安全情况；2.严格按照设计图纸和规范要求进行施工，如沉井支撑、防水、砼浇筑等工作；3.监督施工材料和设备是否符合质量标准，如钢筋、预制件、砼等；4.审查施工现场标志、通风设备、安全人员配置等情况，确保施工现场安全；5.与监理工程师和业主代表保持联系，及时通报施工进展和问题。
竣工验收阶段在沉井施工结束后，需要进行竣工验收。
监理人员需要对施工质量进行检查，包括：1.检查沉井尺寸、防水、砼强度等是否符合要求；2.检查沉井支撑系统是否拆除完毕；3.检查沉井设备和材料是否完好无损；4.检查现场整洁、秩序是否良好；5.对沉井施工进行全面评估，提出监理意见和建议。
总结沉井施工是建筑施工中重要的土方工程，需进行专业的监理工作，以确保施工质量和安全。
本文介绍了沉井监理的具体实施细则，从设计审核阶段、现场施工阶段到竣工验收阶段，阐述了监理人员的具体工作内容及对沉井施工的监管要求。
在实际工作中，需要严格按照要求进行工作，确保沉井施工质量和安全。
牵引管(拖拉管)监理细则
（10）、回拉管道前应检查管道连接的焊接质量、防腐质量，检查合格方能进行回拉管道。
（11）、回拉管材施工中，操作人员应密切注意钻机回拉力、扭矩变化，采取措施尽可能减少摩擦阻力。现场记录按要求填写。
（12）、管道拖拉就位后，砌筑检查井。管道与检查井墙接头处应安放遇水膨胀橡胶止水圈等止水材料。检查井外侧回填时，先回填中粗砂至管顶以上0.5m，分层浇水密实。
（2）、工程占地范围内尚未拆迁的建筑物及其它障碍物；
（3）、施工中可能危及安全的建筑物及设施。
5、交桩和定线检查。在业主的主持下，设计单位在现场逐点向监理、业主代表交桩，并转交各桩点的坐标、标高等技术数据资料；
6、审核承包人的开工准备工作。在工程开工前，承包人应按合同要求准备好满足工程需要的人员、设备和材料，并在开工前3天提出开工申请报告和各项送审材料。监理工程师进场后应着手对承包人的开工准备做调查，必须在第一次工地会议以前审查完毕，提出审批意见。
四、监理工作流程
见附表。
五、监理工作控制目标及控制要点
1、质量控制目标：确保工程质量合格，宁通公路路面变形控制在规范允许范围内。控制要点：检查管道管材、管道焊接质量，检查管道防腐质量；审查施工方案；检查钻孔轨迹，施工方法，检查泥浆的失水量，检查造斜段以及管道外壁注浆充填密实情况。
2、工期目标：确保合同工期的实现。控制要点：审核进度计划和保证措施，施工中核对并及时纠偏。
（2）、定向钻机安装应符合下列要求：
1）钻机应安装在管道中心线延伸的起始位置；
2）调整机架方位应符合设计的钻孔轴线；
3）按钻机倾角指示装置调整机架，应符合轨迹设计规定的入土角，施工前应用探测仪复查或采用测量计算的方法复核；
牵引管(拖拉管)监理细则
监理实施细则（穿越XX公路定向钻进敷设管道工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：刘新林总监理工程师：金鑫日期：2010.1.13一、工程概况本工程是XX工程的一个组成部分，主要承担管线穿越宁通公路的作用。
管道管材为DN600×8螺旋焊接钢管，工作压力0.5Mpa，试验压力1 Mpa，管线与XX公路基本正交，采用水平定向钻进施工工艺施工。
管道全长139.5m，起点位于大庆北路与宁通公路南辅道交叉口，终点为与之相对的宁通公路北辅道北侧路边。
工程由江苏省农垦建筑设计有限公司设计，由江苏真州建筑装饰工程有限公司施工。
二、编制依据1、国家和地方有关工程建设的法律、法规；2、国家和地方有关工程建设的技术标准、规范和规程：（1）、《给水排水管道工程施工及验收规范》GB50268-2008（2）、《工业金属管道工程施工及验收规范》GB50235-97（3）、《现场设备、工业管道焊接工程施工及验收规范》GB50268-98（4）、《水平定向钻进管线铺设工程技术规范》--中国非开挖技术协会3、工程项目文件和江苏省农垦建筑设计有限公司设计的图纸等设计文件资料；4、业主与监理单位签订的工程建设监理委托合同；5、监理招标文件和投标文件；6、建设单位与承包单位签订的建设工程施工承包合同；7、业主与监理单位签订的补充或修改文件；8、施工单位的施工组织设计；9、工程监理规划；10、业主的各种指示、通知等。
三、工程特点1、工程采用水平定向钻进施工工艺铺设管道，需专业施工队施工；2、穿越的公路为宁通公路，是一条重要的国道高速公路，车流量大；3、工程起点、终点周边环境复杂，两端造斜距离较为紧张，要做好安全防护工作；4、拖拉的管道是DN600×8螺旋焊接钢管，出土造斜段需开挖后完成拖管施工。
四、监理工作流程见附表。
五、监理工作控制目标及控制要点1、质量控制目标：确保工程质量合格，宁通公路路面变形控制在规范允许范围内。
沉井工程施工监理细则范本
沉井工程施工监理细则范本第一章总则第一条为了规范沉井工程施工监理活动，保证沉井工程施工质量，保障工程安全，制定本细则。
第二条本细则适用于沉井工程的监理活动，主要包括监理单位的组织管理、监理人员的职责和权利、监理活动的程序和方法、监理报告的编写和审核等内容。
第三条沉井工程施工监理应遵守国家有关法律法规和规章制度，严格执行工程监理合同，保证监理工作的公正、客观和独立。
第四条监理单位应有合法的监理资质，监理人员应具备相关专业技术、工程管理和监理经验，能够熟练运用监理工作的法规标准和技术规范。
第五条施工单位应给予监理单位充分的合作和支持，配合监理单位开展监理活动，接受监理单位提出的合理监理意见和建议。
第二章组织管理第六条监理单位应对沉井工程施工监理工作实行专人负责的管理制度，明确监理工作的组织结构和人员配置，并建立健全相应的工作制度和管理制度。
第七条监理单位应配备具有专业技术和管理经验的监理人员，保证监理人员的数量和质量，提供监理人员的培训和学习机会，不断提升监理人员的能力和素质。
第八条监理单位应组织对监理人员进行定期和不定期的技术培训和考核，及时更新监理人员的专业知识和监理理念，确保监理人员具有独立、客观和公正的监理态度。
第九条监理单位应建立健全监理档案和资料管理制度，对沉井工程的监理活动进行档案记录和资料整理，形成完整的监理文件和资料。
第十条监理单位应建立健全监理工作质量评估制度，对监理工作进行定期评估和总结，及时发现和解决存在的问题和隐患。
第三章监理人员的职责和权利第十一条监理人员应依法依规行使监理职权，维护监理的独立性和客观性，履行监理职责，保证监理工作的公正、公平和公开。
第十二条监理人员应认真履行监理合同，严格按照监理合同的约定和规定开展监理活动，确保监理工作的合法合规。
第十三条监理人员应主动了解沉井工程的施工方案、设计文稿和相关资料，及时发现并提出合理的监理意见和建议。
第十四条监理人员应按照规定的程序和时限进行监理检查和监理验收，确保沉井工程施工的合格和安全。
沉井、顶管和拉管施工技术规范
沉井、顶管和拉管施工技术规范1. 引言本技术规范旨在规范沉井、顶管和拉管施工过程中的操作要求，确保施工安全、质量和效益。
2. 施工前准备- 施工前需制定详细的施工方案，包括施工流程、材料和设备准备等。
- 需要进行现场勘测，了解地质情况和地下管线分布，确保施工安全。
- 检查施工设备设施的完好性和可靠性，确保施工用具符合相关标准。
3. 沉井施工技术规范沉井施工是指在地下挖掘井室，并将管道沉入其中的施工方法。
- 施工前需进行地质勘测，确定沉井位置和井室尺寸。
- 沉井过程中需保证井底稳定，防止塌方。
- 沉井过程中需进行沉井管道的输送和沉井深度的控制。
4. 顶管施工技术规范顶管施工是指通过推进设备将管道顶入地下的施工方法。
- 顶管前需进行现场勘测，确定施工线路和地下管线情况。
- 顶管过程中需保证管道的垂直和水平度。
- 顶管过程中需控制推进速度和推进压力，确保施工安全。
5. 拉管施工技术规范拉管施工是指通过拉绳或机械设备将管道拉入地下的施工方法。
- 拉管前需进行地质勘测，确保地下管线无阻碍物。
- 拉管过程中需保证管道的运行平稳，并进行适当的阻力控制。
- 拉管之后需进行管道的检查和测试，确保施工质量。
6. 施工注意事项- 根据施工现场的实际情况进行合理调整和优化施工方案。
- 严格按照施工要求进行施工，确保施工质量符合规范要求。
- 在施工过程中，保证施工现场的整洁、安全和环保。
7. 施工质量控制- 在施工过程中进行必要的检查和测试，确保施工质量。
- 对施工过程中出现的问题及时进行处理和整改。
- 完成施工后进行相关记录和总结，为后续的施工提供经验和参考。
8. 结束语本文档提供了沉井、顶管和拉管施工技术规范的基本要求，施工单位应根据实际情况进行具体措施的制定和执行，以确保施工的安全、质量和效益。
牵引管(拖拉管)监理实施细则
监理实施细则（定向钻进敷设污水管道施工）容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：家标总监理工程师：邵小刚日期：2015年10月28日一、工程概况沭阳县2015年城区污水处理厂配套管网工程位于沭阳经济开发区。
管道管材为PE管型号为DN400、DN630、DN800，采用水平定向钻进施工工艺施工。
管道全长约30371m。
本工程由市政设计研究院设计，由市第三市政工程、市沧浪市政工程施工。
二、编制依据1、国家和地方有关工程建设的法律、法规；2、国家和地方有关工程建设的技术标准、规和规程：（1）、《给水排水管道工程施工及验收规》GB50268-2008（2）、《工业金属管道工程施工及验收规》GB50235-97（3）、《现场设备、工业管道焊接工程施工及验收规》GB50268-98（4）、《水平定向钻进管线铺设工程技术规》--中国非开挖技术协会3、工程项目文件和市政设计研究院设计的图纸等设计文件资料；4、业主与监理单位签订的工程建设监理委托合同；5、监理招标文件和投标文件；6、建设单位与承包单位签订的建设工程施工承包合同；7、业主与监理单位签订的补充或修改文件；8、施工单位的施工组织设计；9、工程监理规划；10、业主的各种指示、通知等。
三、工程特点1、工程采用水平定向钻进施工工艺铺设管道，需专业施工队施工；2、穿越的道路为城区主干道，车流量大；3、工程起点、终点周边环境复杂，两端造斜距离较为紧，要做好安全防护工作；四、监理工作流程见附表。
五、监理工作控制目标及控制要点1、质量控制目标：确保工程质量合格，路面变形控制在规允许围。
控制要点：检查管道管材、管道焊接质量，检查管道防腐质量；审查施工方案；检查钻孔轨迹，施工方法，检查泥浆的失水量，检查造斜段情况。
2、工期目标：确保合同工期的实现。
控制要点：审核进度计划和保证措施，施工中核对并及时纠偏。
沉井拖拉管实施细则
一、监理工作控制目标及控制要点（一）工程概况：本工程污水管网起于南长荡大桥南侧与盛南路平交口处，对向流入舜湖路平交口附近污水提升泵站。
污水管双侧布置在路肩外5m，距道路中心线37.25m。
沿线布置污水支管，预留接口。
本污水管网工程管径为DN400、DN500、DN600、DN630、DN1000、DN1200等规格，污水管道全长6802米，埋深为2米至6米左右，污水检查井187座，井深2.5米至7.7米不等。
K1+040~K1+130段、K1+670~K2+950段污水管拟采用拖管法施工；其他段落拟采用开槽埋管法施工。
拖管施工的污水管管材拟采用PE直壁管，管径为DN500、DN630、DN1000等；开槽法施工的污水管管材采用聚乙烯塑钢缠绕管（SRWPE），管径为DN400、DN500、DN600、DN1000、DN1200。
聚乙烯塑钢缠绕管（SRWPE）采用砂石基础。
污水管检查井采用沉管井，直线段段采用1.5米井，拖拉工作井采用3米井。
（二）材料、设备进场及测量质量监控1、材料、设备进场监控（1）用于本工程的材料应符合国家现行的有关产品标准的规定，并应要求合格证（质保书）齐全，成品、半成品型号、尺寸、强度指标及外观质量符合要求；（2）工程所用材料进场除厂家提供质量保证书外，施工现场要经监理旁站取样，陪送去实验室做有关性能检验合格后才可使用；（3）对影响工程质量及施工安全的仪器、仪表进场时应查验其准用年限、校验记录或证明；（4）机械设备进场核对是否与施工组织设计相符，设备档案记录表征的性能是否能满足工程施工要求。
2、施工放样及测量监控：（1）测量定位所用水准仪等测量仪器必须经过鉴定合格；（2）测量基准点要严格保护，避免撞击、毁坏。
在施工期间，要定期复核基准点是否发生位移。
临时水准点和管道轴线控制点的设置，应便于观测且必须牢固。
确保每井位处有一水准控制点，拖拉管拖拉时井位间应加密观测点并使加密点间距在2米范围内。
沉井顶管监理实施细则
5、检测顶管后背施工质量、主要包括垂直度、水平线与中心线的偏差等。
6、检测导轨高程及其中线位置，审查导轨安装是否牢固。
7、检查顶管施工前的准备工作是否按施工组织设计进行。其主要内容有：
（1）顶管设备是否按施工方案配置，状态是否良好。
（2）顶管设备能力是否满足顶力计算的要求，千斤顶安装位置、偏差是否满足施工组织设计要求。
（3）检查对降低地下水位、下管、出土、排泥等工作是否按施工方案准备。
（4）当顶管段有水文地质或工程地质不良状况时，沿线附近有建（构）筑物基础时，是否按施工组织设计的要求，准备了相应的技术措施。
8、检测第一根管的就位情况，主要内容为：管道中线、管内底前后端高程、顶进方向是否符合设计要求，当确认无误并检查穿墙措施全部落实后，方可开始顶进。
13、顶进过程中应监控接口施工质量，应监控内涨圈、填料及接口质量。
14、当因顶管段过长、顶力过大而采取用中继环、触变泥浆等措施时，应监控中继环安装及触变泥浆制作质量。
（三）、顶管质量标准、检测频率与方法
1、钢筋混凝土管接口应密实、平顺、不脱落，内涨圈中心位置对准、管缝填料密实、管内不得有泥土、石子、砂浆、砖块、木块等杂物。
10、顶管时，应监测地下水位是否按施工组织设计要求进行控制。
11、检查顶进方法是否与施工组织设计相符，当采用管前挖土，干式顶进时，应
监控管前挖土量，管子底部土体在135°范围内不得超挖，当采用工具管水下顶进时，应监控顶进速度与出泥量的平衡，严禁超量排泥。
12、当管道超挖或因纠偏而造成管周围空隙过大时，应组织有关人员研究处理措施并监督执行。
1、审查顶管施工组织设计、承包人的人员、材料、机具进场情况，现场施工条件，审批开工申请。
沉井监理实施细则(一)2024
沉井监理实施细则（一）引言概述：沉井监理实施细则是为了确保工程沉井的设计、施工和监理过程的规范化和有效性，以便增强工程的安全性和可靠性。
本文档主要从设计、施工、监理、验收和安全管理五个大点进行详细阐述。
正文内容：1. 设计- 沉井设计应符合相关规范和标准，明确沉井的用途和功能；- 设计方案应包括沉井的结构、支护、排水和通风等关键要素；- 设计应综合考虑地质条件、工程要求和现场环境等因素。
2. 施工- 施工前应制定详细的施工方案，包括施工程序、工艺流程和安全措施；- 施工现场应保持整洁有序，做好安全警示标识和交通组织；- 施工过程中应精确测量，确保沉井的几何尺寸和位置准确无误。
3. 监理- 监理人员应具备相应的资质和经验，对施工过程进行全面监管和记录；- 监理应按照项目的合同和设计要求进行，及时发现并指正施工中存在的问题；- 监理人员应与设计单位和施工单位密切配合，确保施工质量和进度。
4. 验收- 验收前需按照设计要求进行自检，确保施工符合设计要求；- 验收人员应对沉井的结构、材料、施工工艺和安全措施进行全面检查；- 验收合格后应签署相关验收文件，并开展安全交底和操作培训。
5. 安全管理- 施工过程中应制定详细的安全管理措施和应急预案；- 加强现场安全教育和培训，提高施工人员的安全意识和操作技能；- 定期组织安全检查和评估，及时发现和解决安全隐患。
总结：沉井监理实施细则是确保工程沉井设计、施工、监理和验收过程规范和有效的重要文件。
本文档通过引言概述和五个大点的详细阐述，系统介绍了沉井监理的各个环节和要点，旨在提高工程施工的安全性和可靠性，保障工程质量和进度。
1.沉井施工工程监理实施细则(正式)
XG-T-003编号：001项目名称：沉井工程监理实施细则批准：日期：编制：日期：上海新光建设工程监理咨询公司目录1. 工程概况及专业工程特点1.1工程概况1.2工程地质水文地质条件1.3周边环境条件1.4沉井的专业工程特点2.编制依据3. 监理工作流程4. 监理工作控制要点及目标值4.1测量监理控制要点4.2沉井基坑开挖及砂垫层控制要点4.3沉井钢筋砼工程施工质量监理控制要点4.4沉井下沉监控要点4.4.1排水下沉4.4.2不排水下沉4.5沉井封底监控要点4.5.1干封底4.5.2水下封底4.6沉井底板施工监控要点4.7沉井施工常遇问题及处理方法4.8沉井施工各阶段监控目标值5. 监理工作方法及措施6. 安全监理要点沉井工程施工监理细则1. 工程概况及专业工程的特点：1.1 工程概况：工程名称、建设单位、设计单位、施工单位、沉井用途、平面尺寸、井壁厚度、沉井高度、下沉深度、底板厚度、井体材质（钢壳或钢筋砼），砼标号及抗震标号，设计对下沉方法和封底方法的要求1.2 工程地质水文地质条件摘录地质报告中“地层特性表”1.3 周边环境条件描述距沉井外壁1.5倍下沉深度范围内的建（构）筑物、地下各种管线、地上架空管线或河浜等情况。
1.4 沉井专业工程特点：本沉井专业工程特点中应介绍：1.4.1 基坑开挖深度及砂垫层厚度1.4.2 沉井分节制作的各节高度1.4.3 沉井下沉方法（排水或不排水）和采取的主要措施以及下沉次数。
1.4.4 沉井封底方法（干或水下）1.4.5 沉井施工中采取的其他主要措施2. 编制依据：2.1 施工图设计文件（包括施工总说明）2.2 施工组织设计2.3 本工程监理大纲2.4 建筑地基基础工程施工质量验收规范（GB50202——2002）2.5 地下工程防水技术规范（GB50108——2001）2.6 砼结构工程施工质量验收规范（GB50204——2002）2.7 钢结构工程施工规范（GB50205——2001）2.8 钢筋机械连接技术规程（JGJ107——2003）2.9 工程地质及水文地质资料2.10 周围建（构）筑物及管线资料3. 监理工作流程：钢筋隐蔽验收，旁站砼浇注接近终沉标高阶段放慢下沉速度纠偏纠平面位移审查封底实施方案，督促封底全过程审查下沉实施方案，跟班监理沉井下沉及纠偏，督促施工单位勤测量勤纠偏，确保沉井在不断纠偏中连续下沉查验沉井外观质量，审查砼缺陷修补方案及外壁防水涂料施工，检查下沉准备工作，旁站垫层砼凿除钢筋模板验收，旁站砼浇注按主控项目和一般项目进行质量验收沉井平面位置测放对模板制作安装、钢筋制作及绑扎进行检验并验收，对砼浇注实施方案进行审查，旁站沉井砼浇捣复验控制沉井平面尺寸“龙门桩”及砂垫层标高，旁站承垫木铺设或垫层砼的浇注对砂垫层分层铺设厚度、夯实质量及环刀取样测量干容重进行巡查取样，监督对集水井及时抽排水主体沉井设计交底，审查沉井施工组织设计，编制沉井工程监理细则，向施工单位进行监理细则交底测量监理工程师复验坐标控制点沉井轴线及高程控制点 沉井基坑开挖 沉井砂垫层铺设 铺承垫木或浇垫层砼 沉井井体结构制作 拆模及凿除垫层砼 沉井下沉及纠偏 沉井终沉及封底 沉井底板砼浇注 沉井内部结构制作 沉井施工质量验收4. 监理工作控制要点及目标值4.1测量监理控制要点4.1.1复核承包商放样的沉井双向轴线控制桩及四角角点坐标（矩形沉井），或圆心坐标及直径（圆形沉井）。
沉井监理实施细则
B13中国化金陵分公司物料管道穿江工程工程工程监理实施细那么〔沉井施工〕容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作法及措施工程监理机构〔章〕：专业监理工程师：总监理工程师：日期：省建立厅监制目录一、工程概况和特点二、编制依据三、沉井施工监理工作流程四、沉井施工监理控制要点五、监理工作法及措施一、工程概况和特点始发井设计：处于北岸化工园的规划开展区域，始发井中心坐标为X=3563178.360，Y=398334.160。
竖井采用圆形构造，径为14.5m，部深度为37.5m，构造深度为41.5m。
从下到上，井壁厚分三段，第一段长12m，厚度为1.4m，第二段长18m，厚度为1.2m，第三段长度11m，厚度为1m。
地面以上防洪圈高度为4m〔不含竖井主体高出地面约0.5m〕，厚度为0.4m。
出洞处需要采用高压旋喷桩做地质改进，围约5×10m，面积56m2，深度约为42m。
由于隧道出洞附近有氢气管道，距离隧道外壁约9.1m，需要在管道与竖井之间做长度约25m的工字钢排桩，深度约10m，以防止沉井施工时影响氢气管道。
竖井采用沉井法施工。
竖井混凝土标号为C30，抗渗等级为P10。
二、编制依据(根据化要求补充相关规)本工程实施性施工组织设计〔专项案〕本工程监理合同本工程施工合同本工程监理规划三、监理工作流程A、施工工艺流程场地平整→设垫层、立模板→沉井制作→拆模养护→挖土下沉→接高井壁→下沉至设计标高后封底→浇底板→浇顶板。
B、监理工作流程〔一〕审查施工单位企业资质等有关资料1、施工企业资质等级证书；2、市建立工程施工可证；3、企业法人营业执照；4、工程经理、专职质检员、平安员等管理人员的上岗证书；5、特殊工种〔电焊工、电工、架子工、塔吊及升降机司机、塔吊指挥等〕的上岗证；6、大型施工设备〔如塔吊、升降机等〕须报型号及安检证等；7、测量仪器、工具的标定证书；8、施工组织设计、专项施工案；〔重要工艺的施工案、配合比试验报告等〕9、向市相关工程监视站办理质检手续、安检手续的证明；10、开工报告等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、监理工作控制目标及控制要点（一）工程概况：本工程污水管网起于南长荡大桥南侧与盛南路平交口处，对向流入舜湖路平交口附近污水提升泵站。
污水管双侧布置在路肩外5m，距道路中心线37.25m。
沿线布置污水支管，预留接口。
本污水管网工程管径为DN400、 DN500、DN600、DN630、DN1000、DN1200等规格，污水管道全长6802米，埋深为2米至6米左右，污水检查井187座，井深2.5米至7.7米不等。
K1+040~K1+130段、K1+670~K2+950段污水管拟采用拖管法施工；其他段落拟采用开槽埋管法施工。
拖管施工的污水管管材拟采用PE直壁管，管径为DN500、DN630、DN1000等；开槽法施工的污水管管材采用聚乙烯塑钢缠绕管（SRWPE），管径为DN400、 DN500、DN600、DN1000、DN1200。
聚乙烯塑钢缠绕管（SRWPE）采用砂石基础。
污水管检查井采用沉管井，直线段段采用1.5米井，拖拉工作井采用3米井。
（二）材料、设备进场及测量质量监控1、材料、设备进场监控（1）用于本工程的材料应符合国家现行的有关产品标准的规定，并应要求合格证（质保书）齐全，成品、半成品型号、尺寸、强度指标及外观质量符合要求；（2）工程所用材料进场除厂家提供质量保证书外，施工现场要经监理旁站取样，陪送去实验室做有关性能检验合格后才可使用；（3）对影响工程质量及施工安全的仪器、仪表进场时应查验其准用年限、校验记录或证明；（4）机械设备进场核对是否与施工组织设计相符，设备档案记录表征的性能是否能满足工程施工要求。
2、施工放样及测量监控：（1）测量定位所用水准仪等测量仪器必须经过鉴定合格；（2）测量基准点要严格保护，避免撞击、毁坏。
在施工期间，要定期复核基准点是否发生位移。
临时水准点和管道轴线控制点的设置，应便于观测且必须牢固。
确保每井位处有一水准控制点，拖拉管拖拉时井位间应加密观测点并使加密点间距在2米范围内。
（3）所有测量观察点的布设可靠牢固，以免影响测量精度；1）施工前的测量工作必须①熟悉图纸和现场情况施工前，要认真研究图纸，了解设计意图及工程进度安排。
到现场找到各交点桩、转点桩、里程桩及水准点位置。
②加密控制点为便于施工过程中引测高程，应根据原有水准点，在沿线井位附近达到每一井位有一临时水准点。
③井位定位定出井位放线就是按设计要求在地面上井位边线位置，划出白灰线，以便井位开挖施工。
（三）、污水管道工程质量监控1、污水管道施工程序检验原材料的质量→井位定位→沉管下沉→沉管封底→拖拉管施工→清淤及封顶2、沉管监理细则1）、控制准备工作（1）排淤措施是否落实好，土方堆放点是否已经落实。
（2）审查和审批施工单位报审的施工组织设计方案是否要经专家论证。
（3）复核井位位置对临时水准点进行闭合检查。
（4）要求施工单位施工前对施工人员进行一次安全技术交底，避免出现安全事故。
（5）对地下水较高处，现场排水设备是否充分。
（6）沉管下沉时，是否有专人负责指挥、协调。
当坑较深时要求施工单位对坑内底采取良好的通风措施工。
2）、质量控制要点（1）由于本工程是先沉管后拖拉管施工，沉管下沉时要控制好沉管的位置，以防超沉或下沉未到位现象。
注意观察沉管井下沉的稳定性，发现倾斜、变形等现象时，必须采取措施，以控制好沉管下沉质量。
（2）控制好原材料、构配件的质量，经提前进行抽检检测合格后方可使用。
拖拉管管材做好外观检查，不合格不准使用。
（3）控制好土方输送与出土，以保证井边无堆土，从而防止上部的土体坍塌陷落或落入伤人现象。
（4）封底前应及时清除底部浮浆，浮浆不清除干净的严禁进行封底施工。
（5）检查橡胶垫圈放置情况，有无漏放现象。
（6）底（顶）板钢筋品种、规格、间距应严格按图纸要求布设。
并采用设计要求的砼标号。
3、拖拉管监理细则1）控制准备工作（1）审查施工单位资质证书是否齐全；（2）检查施工人员和施工机械是否到位，特殊工种（如电工、焊工和机操工等）是否持上岗证，设备运转是否正常，原材料是否已经准备好，是否已经送检测中心检测。
（3）检查拖拉管机械等主要设备运行是否正常。
发现有问题，要求施工单位及时检修。
（4）联系管线单位，详细查明煤气管、供水管和电缆线、天燃气管、地下暗浜等管线的位置。
2）质量控制要点（1）在拖拉管平直段应在路面上加密设置水准观测点，点间距在2米范围内，并算出每一点的相对高度。
导向时发现偏差及时进行纠偏，以确保导标标高处于设计范围内。
（2）控制好原材料、构配件的质量，经提前进行抽检检测合格后方可使用。
对钢筋砼管和拖拉管管材做好外观检查，不合格不准使用。
（3）在电缆管道沿线分别设置三个沉降观测点，及时观测路面变形情况并做好记录。
（4）拖拉管在拖拉前要检查管处壁的钢筋规格及箍圈的间距，受力钢筋焊接及管帽等是否牢靠。
（5）扩孔时严禁采用间隔扩孔头，应按要求进行扩孔。
（6）对无效段、管外壁应按图纸要求进行处理，以防出现路面下陷等现象。
四、沉管、拖拉管监理工作方法及措施1、质量控制措施（1）质量事前控制措施在各工程正式施工活动开始前，对各项准备工作及影响质量的各因素和有关方面进行质量控制，是施工阶段质量控制工作的重点，应制订切实可行的控制措施并抓好落实。
事前控制包括施工图质量的控制，施工组织设计、方案和措施的控制，对承包商资质的控制，原材料、构配件及设备的质量控制，技术质量保证体系的控制。
1)施工图质量的控制措施①总监理工程师或总监代表应组织专业监理工程师认真熟悉施工图纸及有关设计说明和技术资料，了解设计意图和各项技术要求。
②核对全套图纸及说明是否齐全、清楚，图中尺寸、坐标、标高及管线是否精确和吻合一致。
③对重大分项工程和关键部位的特殊技术，应复核其是否满足施工要求。
④承包商和监理单位进行图纸会审，对施工图质量和各专业施工图之间的相互配合及有无冲突进行审查，将图纸会审记录报业主和设计单位。
⑤由业主组织召开设计交底会议。
业主、设计单位、承包商、监理单位四方共同参加，澄清施工图中存在的问题，办理设计变更和洽商手续。
⑥凡施工过程中发生的设计变更，均须经监理人员签认后方可实施。
超出委托授予权范围的，由监理单位报业主决定。
2)对承包商施工及分包队伍资质的控制措施①审查施工队伍资质及施工人员素质，审查承包单位承担该项任务的施工队伍及人员资质与条件是否符合要求，须经监理工程师审查认可后方可进场施工。
②严格审查分包单位的资质未经监理方审查认可和经查不能保证施工质量的分包单位，不得进场施工；对分包单位应督促、检查其建立质量保证体系。
3)施工组织设计、方案的控制措施①在开工之前，督促承包商向监理单位申报工程施工组织设计，监理单位在收到施工组织设计后的七日内签发审批意见。
施工组织设计经监理认可后，方可实施。
②在施工过程中，对重点部位、关键工序的施工方案，在开工前报送详细的施工方案。
监理工程师应用经济技术的观点，从优化的角度，评定完善施工方案。
监理工程师应着重审查：质量保证体系是否健全；主要技术组织措施是否具有针对性、是否安全有效；施工程序是否合理。
经监理方审批同意后方可实施。
4)原材料、构配件及设备的质量控制①材料、设备加工、订货的质量控制措施承包商应向监理单位提供材料及设备的产地和生产厂家，并会同监理单位审查其资质，必要时会同业主到厂家考察，经监理认可后（主要设备需经业主同意），方可确定材料及设备的供货厂家。
由业主提供材料设备时，应协助业主进行材料设备选型、订货并参加业主对该材料设备质量的共同验收。
②材料、设备进场后的质量控制A.材料、设备进场要执行原材料、构配件及设备的质量检验签认程序。
在填写工程材料报验单和进场设备报验单的同时，附原材料的出厂合格证，进场设备的出厂合格证、质保书、生产厂家资质证明和生产许可证，以备监理人员开箱验收。
B.原材料需要复试的，按验收批次进行抽样复试。
如：管材、砼及砂浆配合比，水泥、碎石、砂、钢筋等。
C.监理人员不定期对原材料进行抽样复试。
③质量检查核验内容A.审核工程所用原材料、半成品及设备的出厂证明、技术合格证或质量保证书。
B.对原材料、构配件及设备在使用前按“施工验收规范”和“取样标准”要求进行二次化验的审核。
C.凡采用新材料、新型制品应检查技术鉴定文件。
D.对重要的原材料、构配件、配件及设备的生产工艺、质量控制、检测手段，必要时应到生产厂家实地考察，认定产品质量。
E.组织或参与所有设备在安装前按技术说明书的要求和国家有关标准进行质量检验。
5)技术质量保证体系的控制措施①在开工前，承包商须将技术及质量保证措施和保证体系人员名单，以书面形式向监理单位申报。
②审查承包商应健全质量保证体系，完善质检体系，认真执行自检、互检、工序交接检查制度，分项工程按规定检查等质量保证措施。
③在施工过程，责任明确到个人，随工程的逐步展开，必要时应加强质保力量。
④技术和质量保证体系人员必须到位，不得随意抽走或离开，必须更换时，须以书面形式通知监理单位。
6)把好测量控制关①要求业主书面交桩及现场领桩，利用我监理部配置的测绘仪器进行复核。
②控制桩位的设立应有利于施工期间的引测及利用，督促承包商搞好控制标桩的保护。
③对施工过程的放线测量按测设和复核两道程序进行，不得简略。
7)承包单位施工机械设备的审查项目监理机构应对承包单位进场的施工机械设备的规格、型号、性能、数量、完好状态、技术状况及安全鉴定进行审核，审查其性能和配置的数量是否满足质量工期目标的要求和适合现场条件；凡不符合质量要求的不能使用。
8)开好第一次工地会议工程开工前，总监应协助业主召开第一次工地会议。
总监重点介绍项目的监理规划主要内容，并对监理专用表式的使用提出具体要求，即进行监理工作交底，使监理工作从工程开工起就走上规范化、标准化、制度化的轨道。
9)严把开工关专业监理工程师应对“工程开工报审表”进行认真审核，认为确已具备开工条件后，由总监审签“工程开工报审表”并报送业主一份，未经总监签发开工令，工程不准开工。
2）施工工序质量控制①工序质量控制是施工过程中工程质量控制的基础和核心，严格进行工序质量控制，是现场专业监理工程师义不容辞的职责。
专业监理工程师必须认真坚持“上道工序未经检查验收或验收不合格，下道工序不准进行施工，并不得予以工程计量和支付工程款”的原则。
②在开工前，专业监理工程师应会同承包单位现场技术负责人根据设计图纸和相应标准，正确的划分好本单位工程的分部工程、分项工程、同时对工程的重点部位、关键工序设置好质量控制点，便于在施工过程中控制工程质量和进行工程质量的验收，并应将它作为施工组织设计和监理实施细则的组成部分。
对于影响结构安全和使用功能的重点部位和关键工序质量，专业监理工程师必须切实做好重点控制。
③专业监理工程师应督促承包单位项目经理部技术负责人在施工前向施工班组做好重点部位关键工序的施工技术交底工作。
