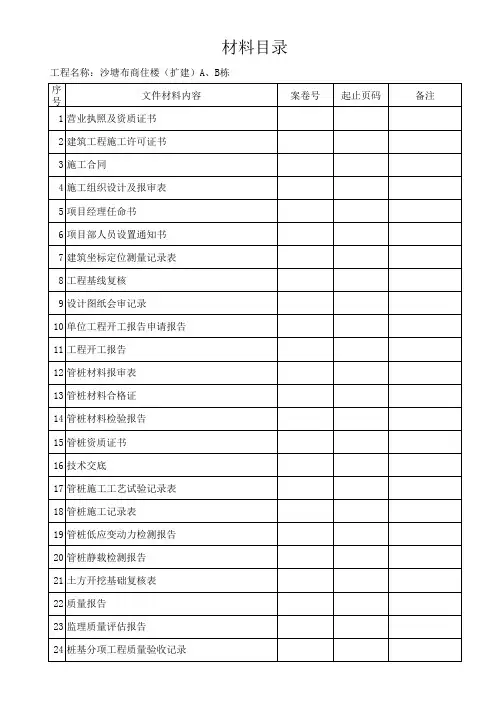

预应力管桩工程资料目录.docx

目录一、工程管理文件材料1、工程概况表2、开工报告3、工程竣工报告4、施工进度分析（存档不要）5、项目大事记（存档不要）6、施工日志（存档不要）二、工程技术文件材料1、工程技术文件报审表2、图纸会审、设计交底3、设计变更4、技术交底、安全生产技术措施交底记录（存档不要）5、施工组织设计（存档不要）三、工程测量1、工程定位测量记录四、工程施工记录1、隐蔽工程检查记录2、桩基施工记录3、中间交接记录五、工程试验检验记录1、桩基低应变检测报告2、桩基静压检测报告3、工程桩垂直偏差复核检测报告4、工程桩水平偏差复核检测报告六、工程物资文件材料1、预制构件合格证2、预制构件检验合格报告3、焊条（ CO2 气保护实心焊丝）产品合格证七、工程质量验收文件1、桩基础工程验收记录2、子分部、分项工程质量验收记录3、预应力管桩检验批质量验收记录4、桩身大样及桩位竣工图八、竣工文件1、施工单位工程质量自评报告2、监理单位工程质量评价意见报告3、勘察单位工程质量评价意见报告4、设计单位工程质量评价意见报告5、竣工验收会议纪要工程概况表表A1工程名称武汉市江北西部（新沟）垃圾焚烧发建设单位武汉深能环保新沟垃圾发电项目（综合楼）电有限公司建设用途办公设计单位武汉都市环保工程技术股份有限公司建设地点武汉市东西湖区新沟镇监理单位湖北中南电力工程建设监理有限公司一总建筑面积27640 ㎡施工单位武汉国机岩土工程有限责任公司般开工日期2010 年 9 月 15 日竣工日期2010 年 9 月 29 日情况结构类型框架结构基础类型预应力静压管桩基础层数层建筑檐高地上面积地下室面积人防等级抗震等级抗震设防烈度 6 度载客（货）扶梯、自动电梯人行道地基与基础柱、内外墙构梁板楼盖造外墙装饰特楼地面装饰征屋面防水内墙装饰防火装备建设给排水、采暖、电气安装及智能建筑系统简要描述其它附：建筑总平面、建筑立面图、建筑剖面图，本表由施工单位填写，城建档案馆和施工单位各保存一份。

工程开工报告表 A2编号：武汉市江北西部（新沟）垃圾焚烧工程名称施工单位武汉国机岩土工程有限责任公司发电项目工程地点武汉市东西湖区新沟镇建设单位武汉深能环保新沟垃圾发电有限公司致湖北中南电力工程建设监理单位：根据合同的约定，建设单位已取得主管单位审批建设许可证，我方已完成了开工前的各项准备工作，计划于2010年7月12日开工，请审批。

已完成报审的条件有：□ 建设工程规划许可证（复印件）□ 施工组织设计（含主要管理人员和特殊工种资格证明）□ 施工测量放线□ 主要人员、材料、设备进场□ 施工现场道路、水、电通讯等已到达开工条件□项目负责人（签字）：施工单位（章）：年月日审批意见：监理工程师（签字）：（业主项目负责人）年月日审批结论：□同意□不同意总监理工程师（签字）：年月日本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份。

武汉市建筑工程质量监理站监制工程竣工报告表A3编号：武汉市江北西部（新沟）垃圾焚工程名称施工单位武汉国机岩土工程有限责任公司烧发电项目工程结构类型工程开工日期2010 年建筑面积7 月 12 日27640 ㎡计划竣工日期层数2010年 9 月12 日致湖北中南电力工程建设监理单位：根据合同约定，我方已完成合同规定的全部工作内容，工完场清，具备竣工验收条件。

特此报告，请批复。

项目负责人（签字）：施工单位（章）：年月日审批意见：监理工程师（签字）：（业主项目负责人）年月日审批结论：□ 同意□ 不同意总监理工程师（签字）：年月日本表由施工单位填报，经监理单位审批后，建设单位、监理单位、施工单位各存一份。

工程技术文件报审表表 B1编号：工程名称武汉江北西部（新沟）垃圾焚烧2010 年 7 月 10 日发电工程日期现报上关于（武汉江北西部（新沟）垃圾焚烧发电项目）工程的技术管理文件，请予以审定。

类别编制人册数页数□施工组织设计杨明成1□施工方案杨明成1□□施工单位名称：武汉国机岩土工程有限责任公司技术负责人：申报人：总承包单位审核意见：□有／□无附页总承包单位名称：迪尔集团审核人：审核日期：年月日监理审定意见：审定结论：□同意□修改后报□重新编制监理单位名称：中南电力监理公司监理工程师：日期：年月日本表由施工单位报填，经监理单位审批后，建设单位、监理单位、施工单位各存一份。

武汉市建筑工程质量监理站监制图纸会审记录表 B3-1编号：工程名称共页第页地点记录整理人日期年月日参加人员序号提出问题图纸修订意见技术负责人：技术负责人：技术负责人：技术负责人：建设单位盖章设计单位盖章监理单位盖章施工单位盖章由施工单位整理、汇总、各与会单位会签，并经各单位盖章，有关单位各保存一份。

设计交底记录表B3-2编号：工程名称地点武汉市江北西部（新沟）垃圾焚烧发电项目武汉市东西湖区新沟镇共 1 页年第 1 页月日交底内容：1、本区锤击管桩工程，场地较为软弱，首先应保证管桩的垂直度，施工单位在保证机台平衡后，应从互相垂直的两个角度，在入土± 1.0m 以内，反复校正桩身的垂直度。

2、质量控制，以设计桩长为辅，结合地质报告和设计要求，不同的地质条件配不同的桩长，以最后十击贯入度控制为主，具体控制参照试桩确定的技术参数。

3、注意焊接饱满程度，不得疏漏焊缝，冷却时间应达到规定要求，焊完后停歇时间不少于 5 分钟。

4、严格注意桩位偏差，桩位偏差应符合国家现行规范的要求，执行GB50202-2002《建筑地基基础工程施工质量验收规范》，满足设计要求。

5、（ 3-4）层粉细砂较薄，桩底端进入到泥岩上非常容易产生爆桩。

6、施工单位严格按安全文明施工要求，注意安全用电，严格按规程操作机械，搞好文明施工现场。

7、注意按设计要求配PHC-A400(95)和 PHC-A500(100)的桩型，不得出现错误。

8、本栋楼工程桩低应变检测不少于30%，可不作高应变检测。

9、服从设计、业主和监理的管理，配合协调关系，相互尊重，保证质量按时完成施工任务。

建设单位武汉深能环保新沟垃圾发电有限公司各单位技术设计单位武汉都市环保工程技术股份有限公司（建设单位公章）负责人监理单位湖北中南电力工程建设监理有限公司签字施工单位武汉国机岩土工程有限责任公司由施工单位整理、汇总、各与会单位会签，并经建设单位盖章，有关单位各保存一份。

工程定位测量记录表 C1编号：工程名称测量单位武汉环宇基础工程公司图纸编号施测日期坐标依据复测日期年月日高程依据使用仪器闭合差仪器检定日期年月日定位抄测示意图：抄测结果：施工单位武汉环宇基础工程公司参加建设（监理）单位人员签字技术负责人测量负责人复测人施测人本表有测量单位提供，城建档案馆、建设单位、监理单位、施工单位各保存一份。

中间检查交椄记录表表 DI － 4编号： 002工程名称武汉江北西部（新沟）垃圾焚烧发电项主厂房交接部位桩基交验日期2010 年 10 月 19 日1）武汉市江北西部（新沟）垃圾发电厂项目主厂房交点示意图○10X=3396571.866X=3396629.545Y=496234.693Y=496353.425交接简X=3396520.596X=3396572.875要Y=496259.598Y=496380.953○1说○○○○○E D C B A明○ ○○ ○注明：根据甲方提供的A1 、A2 、A3 三个红线点，摆站 A1点后视 A3 点，得 E / 10点、 A / 10○轴为我公司交的房屋轴线，经监理现场旁站见证，双方复核确认无误，同意办理交接手续。

点。

10遗留无问题交接单位接受单位见证单位签字栏武汉市建筑工程质量监督站监制本表由交接单位和接受单位各保存一份。

桩基工程验收记录表武汉江北西部（新沟）垃圾焚烧发电工程名称建筑面积27640m 2项目结构类型框架层数层2010 年 7 月 12 日— 2010 年桩基类型锤击管桩施工日期9 月 22日项检查项目检查情况次1测量放线齐全、合格2施工图纸和设计变更记录齐全3原材料成品质量合格证和进场检验纪录齐全、检验合格4施工终锤（最后十击）贯入度符合要求5隐蔽工程验收记录齐全、合格6桩的检测记录符合规范、满足设计要求7施工记录真实、齐全、合格8其它文件或记录齐全、合格验本栋楼桩基已全部施工完毕，工程桩通过建设、勘察、设计、监理、施工等收部门的现场共同验收，预应力静压管桩基础的各项技术指标均符合规范并满足设意计要求，同意验收。

见2010 年 11 月 19 日建勘设监施设察计理工单单单单单位位位位位(签章 )(签章 )(签章 )(签章 )(签章 )管桩基础结构质量验收报告工程名称基础类型桩基建筑面积地下室层数施工周期结构类型 /层数框架层验收日期年月日验收层段桩基础实体经我单位现场实测结果如下：质量项，其中优良项，优良率为%。

基本项目检查检查点，其中合格点，合格率%。

允许偏差项目检查共情况质量1、工程资料基本齐全，主材均有出厂合格证，且均符合技术要求。

文件2、静压载荷试验、底应变检测均按设计要求进行，结果表明满足设计要求。

抽核查检比例符合规范要求。

情况施工单位评定意见：监理单位验收意见：项目经理：总监工程师：（公章）企业技术负责人：（公章）年月日年月日勘察单位验收意见：设计单位验收意见：设计负责人：（公章）设计负责人：（公章）年月日年月日建设单位验收意见：质量监督机构监督意见：项目负责人：（公章）质量监督工程师：（公章）年月日年月日管桩基础工程分部（子分部）工程质量验收记录表 G3编号：单位（子单位）工程名称武汉江北西部（新沟）垃圾焚烧发电厂结构类型及层数框架施工单位迪尔集团技术部门负责人质量部门负责人分包单位武汉国机岩土工程分包单位负责人汪园锋分包技术负责人张胜生有限责任公司序号分项工程名称检验批数施工单位检查评定验收意见1隐蔽工程检查记录37符合要求合格2预应力管桩工程检验批记录37符合要求合格34质量控制资料：管桩合格证、焊丝合格证、抽样送检符合要求合格安全和功能检验（检测）报告：高应变试验、低应变检测符合要求合格观感质量验收：外观及规格尺寸测量良好合格分包单位公章项目经理：年月日施工单位公章项目经理：年月日验勘察单位公章项目负责人：年月日收设计单位公章项目负责人：年月日单位监理（监理）公章单位总监理工程师：（建设单位项目专业负责）年月日武汉市江北西部（新沟）垃圾焚烧发电项目预应力管桩工程自评报告编制审核武汉国机岩土工程有限责任公司工程质量自评报告工程名称：武汉市江北西部（新沟）垃圾焚烧发电项目建设单位：武汉深能环保新沟垃圾发电有限公司设计单位：武汉都市环保工程技术股份有限公司地勘单位：中南勘察设计院（湖北）有限责任公司监理单位：湖北中南电力工程建设监理有限公司施工单位：武汉国机岩土工程有限责任公司一、工程概况由武汉深能环保新沟垃圾发电有限公司投资拟建武汉市江北西部（新沟）垃圾焚烧发电项目，主厂房设计采用预应力锤击管桩，桩型为PHC-AB500（125），局部配套设施采用PHC-AB400（95）桩型，设计承载力特征值Φ500桩不小于 1500 KN；Φ 400 桩不小于 700KN，主厂房为框架结构，基础埋深置于1.2 米以下。
