电工进网作业许可证培训电气运行操作及事故处理第一节电气运行操作的基本原则与方法一、倒闸操作的基本原则在电力系统中运行的电气设备需要检修、调试及消除缺陷等工作，这就必须将电气设备由一种状态转到另一种状态或改变电力系统的运行方式，需要进行一系列的操作，这种操作就叫做电气设备的倒闸操作。
电气设备的四种状态：运行状态－是指设备的隔离开关及断路器都在合闸位置，将电源至受电端间的电路接通(包括辅助设备如电压互感器，避雷器等)，继电保护及二次设备按规定投入。
热备用状态－是指设备只靠断路器断开而隔离开关仍在合上位置，其特点是断路器一经操作即可接通电源。
冷备用状态－是指设备的隔离开关及断路器 (如结线方式中有的话)都在断开位置，其特点是该设备与其他带电部分之间有明显的断开点。
“开关冷备用”时，接在断路器上的电压互感器高低压熔丝一律取下，高压刀闸拉开。
“线路冷备用”时，接在线路上上电压互感器高低压熔丝不取下，高压刀闸不拉开。
“母线冷备用”时，该母线上的电压互感器其高压刀闸拉开，无高压刀闸的将低压熔丝取下即可。
电压互感器当其与刀闸隔离后，无高压刀闸的电压互感器当低压熔丝取下后，即处于“冷备用”状态。
检修状态－是指设备的所有断路器、隔离开关均在断开位置，在可能来电的各侧挂好保护接地线或合上接地刀闸时(并挂好工作牌，装好临时遮栏)，“开关检修”是指断路器与两侧隔离开关拉开，断路器与线路隔离开关(或变压器隔离开关)间有压变者，则该压变的刀闸需拉开(无高压侧刀闸的需取下低压熔丝)，断路器操作回路熔丝取下，在断路器两侧挂上接地线(或合上接地刀闸)。
“线路检修”是指线路的断路器、线路及母线隔离开关均拉开，如有线路压变者，应将其隔离开关拉开或高低压熔丝取下，并在线路出线端挂好接地线(或合上接地刀闸)。
“主变检修”，即在变压器各侧挂上接地线(或接地刀闸)。
并断开变压器冷却器电源。
“母线检修”：是指该母线从冷备用转为检修，在冷备用母线上挂好接地线(或合上接地刀闸)。
电工培训教材(高压类)
第一章
第一节 第二节
电工基础知识
直流电路 电与磁
第三节 交流电路 交流—直流（整流（二极管） 、滤波（电容））
2
第二章
电力系统基本知识
第一节 第二节 第三节 第四节 第五节 第六节
电力系统概述 用电负荷 变、配电所 电能质量 电力系统短路概述 电力系统接地概述
第三章
(2) 当测量电气设备保护接地电阻时，一定要断开与设备连接，否则会 影响测量的数值。 (3) 在测量中常常发现有的接地线年久锈蚀严重，必须先用挫刀挫去
如何正确使用接地电阻表
即刻度盘读数乘以倍率。 4 ．测量中应注意的事项
(1) 接地电阻值的大小与季节、天气、土壤干湿程度等环境因素有关， 并随着上述诸因素的变化而有差异。一般来说，测量接地电阻适宜于 秋季进行，此时秋高气爽，天气干燥，测出数值较准确、可靠。
继电保护任务及基本要求 变压器保护 电力线路保护 变电所微机保护监控装置简介 电力系统自动装置 二次回路基本知识 变电所操作电源
第八章 电气安全技术
第一节
人身触电预防（皮肤金属化）
第八章 电气安全技术
第二节 电气安全用具 第三节 电气安全工作制度 倒闸操作制度：
电气设备的三种状态：运行、备用、检修 1、将电气设备由一种状态变换成另一种状态所进行的一系列操作称为倒 闸操作。 运行—检修 拉开关 拉刀闸 验电 装设接地线 悬挂标识牌 装设遮拦等 操作，就是从运行—检修 的倒闸操作。 “五防”：1、防止带负荷拉合刀闸，2、防止带接地线（接地刀）合闸 ， 3、防止带电挂接地线（合接地刀），4、防止误拉合开关，5、防止误入 带电间隔

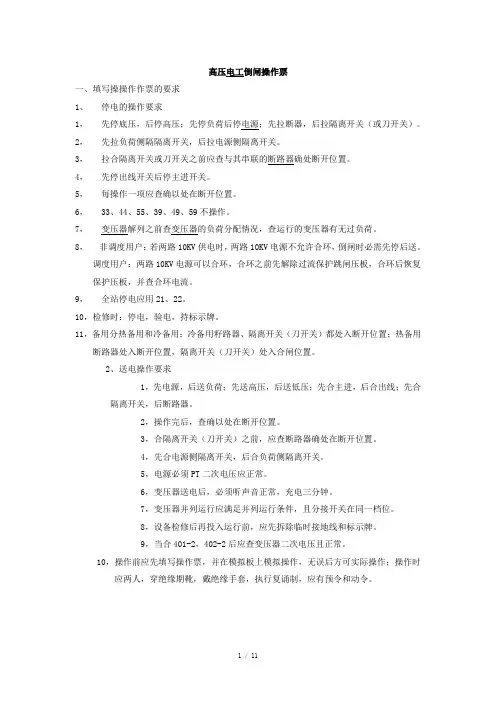

高压电工倒闸操作票
高压电工倒闸操作票一、填写操操作作票的要求1、停电的操作要求1，先停底压，后停高压；先停负荷后停电源；先拉断器，后拉隔离开关（或刀开关）。
2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关。
3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。
4，先停出线开关后停主进开关。
5，每操作一项应查确以处在断开位置。
6， 33、44、55、39、49、59不操作。
7，变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。
8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。
调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。
9，全站停电应用21、22。
10，检修时：停电，验电，持标示牌。
11，备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置；热备用断路器处入断开位置，隔离开关（刀开关）处入合闸位置。
2、送电操作要求1，先电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关，后断路器。
2，操作完后，查确以处在断开位置。
3，合隔离开关（刀开关）之前，应查断路器确处在断开位置。
4，先合电源侧隔离开关，后合负荷侧隔离开关。
5，电源必须PT二次电压应正常。
6，变压器送电后，必须听声音正常，充电三分钟。
7，变压器并列运行应满足并列运行条件，且分接开关在同一档位。
8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。
9，当合401-2，402-2后应查变压器二次电压且正常。
10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘期靴，戴绝缘手套，执行复诵制，应有预令和动令。
二，填写操作票1、全站由检修转运行现行方式为：第一电源供电，2T运行带负荷；第二电源及1T备用。
1，拆201-2，电源侧1#临时接地线；2，拆201-2，手柄“禁止合闸有人工作”“已接地”标示牌；3，拆201-2电源侧2#临时接地线；4，摘202-2手柄“禁止合闸有人工作”“已接地”标示牌；5，查201、211、245、221、202、401、402、445确处断开位置；6，合21，查确以合上；7，合22，查确以合上；8，合201-2，查确以合上；9，合201-9，查确以合上；10，合201，查确以合上；11，合245-4，查确以合上；12，合245-5，查确以合上；13，合245，查确以合上；14，合221-5，查确以合上；15，合221-2，查确以合上；16，合221，查确以合上；17，合402-2，查确以合上；18，合402-5，查确以合上；19，合402，查确以合上；20，合445-5，查确以合上；21，合445-4，查确以合上；22，合445，查确以合上；23，合低压各出线开关，查确以合上；24，合低压电容开关，查确以合上；25，合22，查确以合上；26，合202-2，查确以合上；27，合202-9，查确以合上；28，全面检查操作质量。

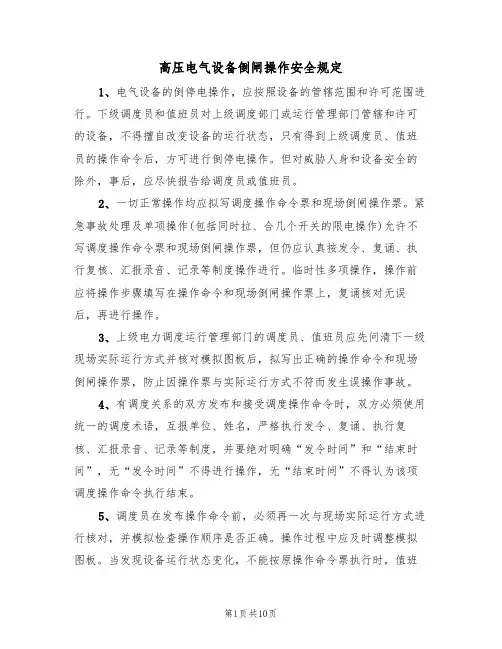

高压电气设备倒闸操作安全规定(5篇)
高压电气设备倒闸操作安全规定1、电气设备的倒停电操作，应按照设备的管辖范围和许可范围进行。
下级调度员和值班员对上级调度部门或运行管理部门管辖和许可的设备，不得擅自改变设备的运行状态，只有得到上级调度员、值班员的操作命令后，方可进行倒停电操作。
但对威胁人身和设备安全的除外，事后，应尽快报告给调度员或值班员。
2、一切正常操作均应拟写调度操作命令票和现场倒闸操作票。
紧急事故处理及单项操作(包括同时拉、合几个开关的限电操作)允许不写调度操作命令票和现场倒闸操作票，但仍应认真按发令、复诵、执行复核、汇报录音、记录等制度操作进行。
临时性多项操作，操作前应将操作步骤填写在操作命令和现场倒闸操作票上，复诵核对无误后，再进行操作。
3、上级电力调度运行管理部门的调度员、值班员应先问清下一级现场实际运行方式并核对模拟图板后，拟写出正确的操作命令和现场倒闸操作票，防止因操作票与实际运行方式不符而发生误操作事故。
4、有调度关系的双方发布和接受调度操作命令时，双方必须使用统一的调度术语，互报单位、姓名，严格执行发令、复诵、执行复核、汇报录音、记录等制度，并要绝对明确“发令时间”和“结束时间”，无“发令时间”不得进行操作，无“结束时间”不得认为该项调度操作命令执行结束。
5、调度员在发布操作命令前，必须再一次与现场实际运行方式进行核对，并模拟检查操作顺序是否正确。
操作过程中应及时调整模拟图板。
当发现设备运行状态变化，不能按原操作命令票执行时，值班调度员应按实际运行方式变更原操作命令票，并尽快通知有关单位值班员双方做好记录，复核无误后，按变更后的操作(调度)命令票执行。
6、调度员和现场值班员在拟写调度命令票和现场倒闸操作票时，对系统运行方式、继电保护装置或控制电源的影响要加注说明。
7、操作前应对操作票的正确性进行进一步验证。
如进行倒停电时，在拉合负荷侧刀闸前，检查相应的开关断路器是否在断开位置；在进行倒换母线的操作前，检查母联开关及两侧刀闸是否在合闸位置；在进行倒负荷操作或解列操作时，检查另一个电源的运行情况；在设备检修后合闸送电前，检查送电范围内的接地刀闸是否拉开和接地线是否拆除等。
高压电工倒闸操作题
电工倒闸操作票25道题（概括介绍）一、调度编号原则：1. 断路器（称之为开关）1.1220KV（字头为22）线路及变压器开关01、02、03如2201 解释：反应在220KV第一台变压器或线路开关1.2110KV（字头为11）线路及变压器开关01、02、03如1102 解释：反应在110KV第二台变压器开关线路：11、12.、13如：1112 解释：是指110KV第二条线路开关1.3 35KV （字头为3）变压器开关01、02、03如：303 解释：是指35KV第三台变压器开关线路开关 1、2.、3如: 31 解释：是指35KV第一条线路开关1.4 10KV （字头为2）线路开关01、02、03如：201 解释：是指10KV第一条线路开关变压器开关11、12、13如：211 解释：是指10KV第一台变压器开关1.5 6KV（字头为6）线路开关及变压器开关01、02、03如 601 解释：是指6KV第一台变压器或第一条线路开关1.6 0.4KV（字头为4）进线或变压器主开关01、02、03如 401 解释：0.4KV第一台变压器或第一条线路开关出线开关11、12、13如 411 解释：是指0.4KV第一条出现开关二、联络断路器（又称为联络开关）字头与各电压等级相符，注意母线号如 245 解释：是指10KV4#母线与5#母线的联络开关三、母线编号3.1单电源单母线不分段母线编号为：3#3.2分段刀闸标号：333.3双电源单母线不分段左侧标4右侧标53.4分段刀闸联络标44或55四、隔离开关（又称刀闸）4.1隔离开关在线路侧或变压器侧标“2”如201-2反应隔离开关在线路侧如402-2反应隔离开关在变压器侧4.2隔离开关接在母线侧，标注母线号如201-4表示隔离开关接在4#母线上如201-5表示隔离开关接在5#母线上如401-4表示隔离开关接在4#母线上如401-5表示隔离开关接在5#母线上为那台开关（断路器）所设，就标以此开关号4.3电压互感器隔离开关标“9”前面注开关编号或母线编号4.4避雷隔离开关标“8”前面注开关编号或母线编号4.5电压互感器与避雷器同用一组隔离开关用“9”表示，并在前面注开关编号或母线编号4.6接地刀闸（即：隔离开关）标“7”前面注变压器编号或母线编号如 17 解释：表示1#主变接地刀闸如201-7解释：表示1#开关接地刀闸如 47 解释：表示4#母线接地刀闸4.7分界开关101、102为安全分界开关电工刀闸操作票25道题（倒闸操作票正题）（一）．全站停电操作。

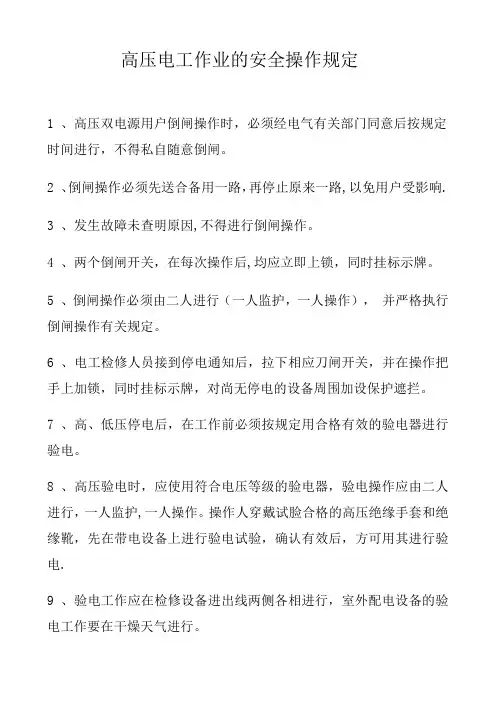

高压电工作业的安全操作规定
高压电工作业的安全操作规定1 、高压双电源用户倒闸操作时，必须经电气有关部门同意后按规定时间进行，不得私自随意倒闸。
2 、倒闸操作必须先送合备用一路，再停止原来一路,以免用户受影响.3 、发生故障未查明原因,不得进行倒闸操作。
4 、两个倒闸开关，在每次操作后,均应立即上锁，同时挂标示牌。
5 、倒闸操作必须由二人进行（一人监护，一人操作），并严格执行倒闸操作有关规定。
6 、电工检修人员接到停电通知后，拉下相应刀闸开关，并在操作把手上加锁，同时挂标示牌，对尚无停电的设备周围加设保护遮拦。
7 、高、低压停电后，在工作前必须按规定用合格有效的验电器进行验电。
8 、高压验电时，应使用符合电压等级的验电器，验电操作应由二人进行，一人监护,一人操作。
操作人穿戴试脸合格的高压绝缘手套和绝缘靴，先在带电设备上进行验电试验，确认有效后，方可用其进行验电.9 、验电工作应在检修设备进出线两侧各相进行，室外配电设备的验电工作要在干燥天气进行。
10 、在验明确实无电后,将检修设备接地，并将三相短路，防止突然来电，是保护工作人员的基本可靠的安全措施。
11 、应在检修设备各可能送电的方面皆装接地线，对于双回路供电单位，在检修某一母线刀闸或隔离开关、负荷开关时，不但同时将两母线刀闸开关拉开,而且应该将检测设备两端刀闸都同时挂接地线。
12 、装设接地线应先接接地端,后接导线端,拆地线时顺序与此相反，拆接时均应穿戴绝缘手套和绝缘靴，二人操作。
13 、接地线应该挂在工作人员随时可见的地方，并在接地线处挂“有人工作"警示牌，工作监护人应经常巡查接地线是否保持良好。
14 、把检修设备各方面开关完全断开,使各方面至少有一个断开点，禁止在只断开断路器的设备上工作。
同时必须注意由低压侧经过变压器高压侧反送电的可能性，所以必须把与检修设备有关的变压器从高低压两侧同时断开.15 、工作中如遇中间停工后再复工时，应重新检查所有安全措施，一切正常后方可重新开始工作。
电气倒闸操作
引言概述：电气倒闸操作（二）是指在电气系统中使用倒闸开关进行操作时需要注意的事项和步骤。
倒闸操作是电气系统运行和维护中非常重要的一环，正确的倒闸操作可以确保电力系统的运行稳定和安全。
本文将详细介绍电气倒闸操作（二）的内容，包括在操作倒闸开关前的准备工作，倒闸操作步骤等。
正文：一、准备工作1.1 熟悉设备和系统在进行电气倒闸操作之前，操作人员需要充分了解相关设备和电力系统的基本原理和构造。
这包括熟悉各种倒闸开关的类型、工作原理和使用方法，以及了解电力系统的拓扑结构和连接方式。
1.2 安全措施在进行倒闸操作之前，需要确保操作场所的安全。
这包括检查倒闸开关和相关设备的运行状态，确保没有任何异常。
同时，需要佩戴必要的个人防护装备，如绝缘手套、安全带等，以确保操作人员的安全。
1.3 倒闸操作计划在进行倒闸操作之前，需要制定详细的操作计划。
该计划应包括倒闸操作的时间安排、操作步骤和相关责任人的分工等。
通过制定计划，可以提高倒闸操作的效率和安全性。
二、倒闸操作步骤2.1 关停电源在进行倒闸操作之前，需要先关闭相关电源。
这可以通过断开相应的电源开关或者切断供电线路来实现。
在关闭电源之前，需要确保没有任何设备或人员与电源连接，以防止电流对其造成危险。
2.2 检查倒闸开关状态在倒闸操作之前，需要检查倒闸开关的状态，确保其处于正常工作状态。
这包括检查开关的位置指示、连接状态以及机械部件的运行情况等。
如果发现任何异常，应及时修复或更换倒闸开关。
2.3 操作倒闸开关在进行倒闸操作时，需要按照正确的操作步骤进行。
首先，需要将倒闸开关从“合闸”位置转至“分闸”位置，确保开关已完全分开。
然后，可以进行相关的检修、维护或更换工作。
在操作倒闸开关时，需要注意保持操作顺畅和稳定，避免过快或过慢的操作。
2.4 检查倒闸操作结果在完成倒闸操作后，需要进行相应的检查，确保操作的准确性和有效性。
这包括检查倒闸开关的位置指示，确认其是否处于分开状态。
电工倒闸操作流程
电工安全操作规程1、电气操作人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，不可绝对相信绝缘体，应认为有电操作。
2、工作前应详细检查自己所用工具是否安全可靠，穿戴好必须的防护用品，以防工作时发生意外。
3、维修线路要采取必要的措施，在开关手把上或线路上悬挂“有人工作、禁止合闸”的警告牌，防止他人中途送电。
4、使用测电笔时要注意测试电压范围，禁止超出范围使用，电工人员一般使用的电笔，只许在五百伏以下电压使用。
5、工作中所有拆除的电线要处理好，带电线头包好，以防发生触电。
6、所用导线及保险丝，其容量大小必须合乎规定标准，选择开关时必须大于所控制设备的总容量。
7、工作完毕后，必须拆除临时地线，并检查是否有工具等物漏忘电杆上。
8、检查完工后，送电前必须认真检查，看是否合乎要求并和有关人员联系好，方能送电。
9、发生火警时，应立即切断电源，用四氯化碳粉质灭火器或黄砂扑救，严禁用水扑救。
10、工作结束后，必须全部工作人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。
11、操作地段清理后，操作人员要亲自检查，如要送电试验一定要和有关人员联系好，以免发生意外。
变配电安全操作规程一、停送电操作顺序1、高压隔离开关操作顺序：（1）断电操作顺序：a、断开低压各分路空气开关，隔离开关。
b、断开低压总开关。
c、断开高压油开关。
d、断开高压隔离开关。
（2）送电操作顺序和断电顺序相反。
二、低压开关操作顺序：（1）断电操作顺序：a、断开低压各分路空气开关、隔离开关。
b、断开低压总开关。
（2）送电顺序与断电相反。
三、倒闸操作规程1、高压双电源用户，作倒闸操作，必须事先与供电局联系，取得同意或拉供电局通知后，按规定时间进行，不得私自随意倒闸。
2、倒闸操作必须先送合空闲的一路，再停止原来一路，以免用户受影响。
3、发生故障未查明原因，不得进行倒闸操作。
4、两个倒闸开关，在每次操作后均应立即上锁，同时挂警告自牌。
高压电气设备的倒闸操作
高压电气设备的倒闸操作1. 引言高压电气设备的倒闸操作是指在特定的情况下，需要将高压电气设备的断路器进行关闭操作。
倒闸操作是电气设备维护和检修中的常见操作之一，它不仅要求操作人员具备一定的技术能力和经验，还需要严格遵守安全操作规程，以保证人员和设备的安全。
2. 倒闸操作的目的倒闸操作的主要目的是为了安全地切断高压电气设备的电源，以进行设备的检修、维护和修理工作。
通过倒闸操作，可以确保设备在工作停止时不会发生电弧和电击等危险，同时也为后续的工作提供了安全的操作环境。
3. 倒闸操作的步骤倒闸操作一般包括以下步骤：3.1 检查准备工作在进行倒闸操作之前，必须进行必要的检查和准备工作，以确保操作的安全性。
这包括：•检查设备的工作状态，确保设备处于停电状态；•确保设备的接地连接良好；•检查倒闸装置及其操作机构是否正常；•检查周围环境是否有危险物品。
3.2 操作断路器在确认设备和周围环境安全后，可以进行断路器的倒闸操作。
具体步骤如下：1.打开操作屏上的倒闸按钮，将倒闸操作的控制电路闭合；2.观察断路器是否进行了电源切断，如切断则进行下一步操作，否则需要检查异常原因；3.按下倒闸按钮，对断路器进行人工倒闸。
根据设备的不同，可能有手动旋转柄、手动锁紧杆等操作方式；4.观察断路器是否在倒闸操作时有异常现象，如有则立即停止操作，排除故障；5.进行倒闸操作的时间需要适度，避免过快或过慢导致影响设备性能；6.完成倒闸操作后，检查断路器的位置是否正确，确保断路器处于完全打开状态。
3.3 安全措施在进行倒闸操作时，需要注意以下安全措施：•操作人员必须佩戴合适的个人防护装备，如绝缘手套、绝缘靴等；•操作人员应按照操作规程进行操作，严禁擅自修改操作步骤；•操作人员应注意周围环境的安全，确保操作面积内无危险物品；•倒闸操作过程中，如发生电弧、火花等异常情况，应立即停止操作，并按照应急预案进行处理。
4. 倒闸操作的注意事项在进行倒闸操作时，需要注意以下事项：•操作人员必须了解设备的工作原理和操作要求，严格按照操作手册进行操作；•不得将不同电压等级的设备连接在一起进行倒闸操作；•不得在操作过程中使用力过大或过小，以避免损坏设备；•倒闸操作后，应检查断路器的位置和工作状态，确保其正常打开。
高压室倒闸操作流程
高压室倒闸操作流程
一、操作前准备
1. 查阅现场图纸,了解电路关系。
2. 查阅操作故障记录,了解电路及设备运行状态。
3. 申请销户停电许可证,并确保正确断电范围。
4. 准备隔离电器具和防险具备,进行体检确认没有电击隐患。
二、现场准备
1. 隔离上游开关和相邻开关。
2. 接地试放电,确认无电压。
3. 固定开关门,挂锁定盘。
三、操作过程
1. 操作人员带上防险具备进入高压室。
2. 确认无异常后,按顺序操纵各个开关。
3. 每个动作前后都需要双手确认无电压。
4. 操作完毕后离开高压室,拆除防险具备。
四、后续处理
1. 成倒闸记录并签名。
2. 恢复上下游设备接触,解除其它开关的隔离。
3. 通知有关部门倒闸完毕,可以恢复供电。
4. 整理工具具备,进行设备及时维修。
以上为高压室倒闸常规操作流程,工作人员务必严格遵守以保证操作安全。
高压电工倒闸操作票
电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复
备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置；热备用
断路器处入断开位置，隔离开关（刀开关）处入合闸位置。
2、送电操作要求
1，先电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关, 后断路器。
33,全面检查操作质量。
四、运行变压器倒备用变压器（停电和不停电倒）
8、原运行变压器转备用，原备用变压器转运行
现运行方式为：第一电源供电，2T运行带全负荷；第二电源及1T备用。倒为1T运
行，2T备用。（停电倒变压器）
1,拉低压电容器开关，查确以断开;
23，合各低压出线开关，查确以合上;
24，合低压电容器开关，查确以合上;
202-5,
查确以断开;
23,
202-9,
查确以断开;
24,
202-2,
查确以断开;
25,
201-9,
查确以断开;
26,
201-2,
查确以断
27,
21,查确以断开;
28,
22,查确以断开;
29，全面检查操作质量。
三、全站由运行转检修
6、全站由运行转检修，并执行安全技术措施
现运行方式为：第一电源供电，1T、2T并列运行带全负荷；第二电源备用
20,
合402-5，查确以合上;
21,
合402，查确以合上;
22,
合445-5，查确以合上;
1,拉低压电容器开关，查确以断开;
16,
245-4，查确以断开;
17,
245-5，查确以断开;
配电房倒闸操作规程
配电房倒闸操作规程1 范围本标准规定了配电房倒闸作业安全操作规程。
本标准适用于新材料及合成树脂设备动力部高压电工的倒闸作业。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
3 岗位职责及上岗条件按照2005年12月20日国家电力监管委员会令第15号公布《电工进网作业许可证管理办法》执行。
4 倒闸操作的基本安全技术要求4.1 进行倒闸作业的人员必须具有相应的进网作业许可证。
4.2 倒闸操作应由三人进行，一人操作，一人监护，一人发布指令。
高压倒闸操作应佩戴绝缘手套，室外操作应穿绝缘靴、戴绝缘手套。
4.3 倒闸操作前，应根据操作票的顺序在模拟板上进行核对性操作，操作时应先核对设备名称、编号，并检查断路设备或隔离开关的原拉、合位置与操作票所写的是否相符，操作中应认真监护、复诵，每操作完一步即应由监护人在操作项目前划“√”。
4.4 操作中发生疑问时，必须向调度员或电气负责人报告，弄清楚后再进行操作，不准擅自更改操作票。
5 工作程序5.1 倒闸作业程序见下图1所示图1 倒闸工作流程图6 作业内容与要求6.1 负责人发布倒闸操作指令。
6.2 当班人员接受倒闸操作指令，并确认操作人、监护人及发令人。
6.3 接受指令的操作人员对照配电房现场设备状态及任务填写倒闸操作票。
6.4 监护人、发令人对照配电房现场设备状态及任务确认倒闸操作票填写内容是否正确。
6.5 监护人、发令人在确认完成的倒闸操作票上确认签字。
6.6 对现场摆设的安全工器具进行有效期限的检查，若在有效期限内，则佩戴相应的安全工器具并进行后续操作；若不在有效期限内，则可停止后续操作；相对应的电气安全工器具检验周期如下表1所示。
表1 电气安全工器具检测周期6.7 发令人联系调度工作，确认待操作线路上的所有设备是否已经停止运行，并确认是否可以进行倒闸操作。
高压开关编号规则 及倒闸操作、配电室运行管理规定
三、10KV A及以下高低压变配电装置的调度操作编号的编制规定为了便于刀闸操作，避免误操作事故的发生，凡属变配电所的变压器、高压断路器、高压隔离开关、自动开关、母线等电器设备，均应进行调度编号。
其编号原则如下：（一）母线类1、单母线不分段为3#母线。
2、单母线分段为4#母线和5#母线;如为四段母线则续编为6#、7#母线。
3、旁路母线，10KV A及以下编为1#母线。
（二）断路器及自动开关类1、进线开关1)10kv,字头为2. 10KV A电源进线（或降压主变压器）开关为01、02、03……。
例201为10KV A的第一路电源进线开关。
2）6KV，字头为6. 6KV A电源进线（或降压主变压器）开关为01、02、03……。
例601为6KV A的第一路电源进线开关。
3）0.4KV，字头为4.进线变压器开关为01、02、03……。
例401为0.4KV第一路进线开关或1#变压器总开关。
2、出线开关1）10KV第一路出线开关为11、12、13……。
例211为10KV的4#母线上的开关。
10KV第二路出线开关为21、22、23……。
例221为10KV的5#母线上的开关。
2）6KV第一路出线开关为11、12、13……。
例611为6KV的4#母线上的开关，6KV第二路出线开关为21、22、23……。
例621为6KV的5#母线上的开关。
3）0.4KV第一路出线开关为11、12、13……。
例411为0.4KV的4#母线上的开关。
0.4KV第二路出线开关为21、22、23……。
例421为0.4KV的5#母线上的开关。
3、联络开关字头与各级电压的代号相同，后面两个数字为母线代号。
例：10KV的4#和5#母线之间的联络开关为245.6KV的4#和5#母线之间的联络开关为645.0.4KV的4#和5#母线之间的联络开关为4454、开关编号方位顺序面向电源，从左向右，沿母线顺序编号。
（三）隔离开关类1、线路侧和变压器侧位2，前面加母线编号或该回路开关编号（下同）。
（新）高压开关编号规则及倒闸操作、配电室运行管理规定
（新）高压开关编号规则及倒闸操作、配电室运行管理规定三、10KV A及以下高低压变配电装置的调度操作编号的编制规定为了便于刀闸操作，避免误操作事故的发生，凡属变配电所的变压器、高压断路器、高压隔离开关、自动开关、母线等电器设备，均应进行调度编号。
其编号原则如下：（一）母线类1、单母线不分段为3#母线。
2、单母线分段为4#母线和5#母线;如为四段母线则续编为6#、7#母线。
3、旁路母线，10KV A及以下编为1#母线。
（二）断路器及自动开关类1、进线开关1)10kv,字头为2. 10KV A电源进线（或降压主变压器）开关为01、02、03……。
例201为10KV A的第一路电源进线开关。
2）6KV，字头为6. 6KV A电源进线（或降压主变压器）开关为01、02、03……。
例601为6KV A的第一路电源进线开关。
3）0.4KV，字头为4.进线变压器开关为01、02、03……。
例401为0.4KV第一路进线开关或1#变压器总开关。
2、出线开关1）10KV第一路出线开关为11、12、13……。
例211为10KV的4#母线上的开关。
10KV第二路出线开关为21、22、23……。
例221为10KV的5#母线上的开关。
2）6KV第一路出线开关为11、12、13……。
例611为6KV的4#母线上的开关，6KV第二路出线开关为21、22、23……。
例621为6KV的5#母线上的开关。
3）0.4KV第一路出线开关为11、12、13……。
例411为0.4KV 的4#母线上的开关。
0.4KV第二路出线开关为21、22、23……。
例421为0.4KV的5#母线上的开关。
3、联络开关字头与各级电压的代号相同，后面两个数字为母线代号。
例：10KV的4#和5#母线之间的联络开关为245.6KV的4#和5#母线之间的联络开关为645.0.4KV的4#和5#母线之间的联络开关为4454、开关编号方位顺序面向电源，从左向右，沿母线顺序编号。
倒闸操作作业指导书
验电最关键的问题是要正确，要防止将有电当无电、强电当静电的错误判断，必须做到端正工作态度，克服麻痹大意和走过场的错误习惯。
验电时必须使用与验电压等级相符的验电器，禁止发生不加区别混用验电器的违章作业行为，以低压验电器验高压时，绝缘强度无保证，操作人的人身安全无保证，受到威胁。而以高压验电器验低压时，实际电压可能达不到验电器发光管的清晰发光电压（一般为额定电压的25%左右）。验电时，如该验电器无声响，再加上光线强，光管发光与不发光将难以辩识，稍有疏忽就有可能把有电验成无电。
序号
内容、项目
方法及要求
危险点分析及控制措施
2作业步骤
2.1
接受操作计划
（1）收到执行计划，做好相关记录，核对现场运行方式，明确操作任务和停电范围。
（2）倒闸操作前进行危险点分析，值班负责人组织分工。
（3）提前一天收到工作票（临时性工作除外），并经过审核正确。
（1）不认真核对运行方式
接到执行计划应立即核对现场运行方式，若有疑问应及时向计划下发人提出，必要时汇报上级。
使用基本绝缘安全用具还需配以辅助安全用具，操作人员必须戴绝缘手套。
据操作票内容或工作要求，在什么地方装设接地线就在什么地方验电，有几相，就分别验几相，验电前，应先检查接地线，做好展放工作，以备便于验明确无电压后迅速装设接地线。
验电前，对所使用的验电器不仅要检查合格，即在试验有效期内，而且还要在与所验电压等级相同的有电设备上试验证实器具良好，这样才可以进行实际操作验电。
倒闸操作作业指导书
（一）基础条件
作业任务
运行倒闸操作
作业条件
正常操作应避免雷雨、大风、大雾等天气
工种
电工
设备类型
3、(1)进网电工《第五章 电气运行操作及事故处理》演示稿
第五章
电气运行操作及事故处理
第一节
倒闸操作(电气运行操作)
一、倒闸操作的基本概念
倒闸操作：电气设备由一种工作状态变换到另一种工作 状态，或电力系统由一种运行方式转变为另 一种运行方式时所进行的一系列有序的操作
电气设备的几种工作状态 运行状态：断路器（开关）合上，隔离开关（刀闸）合上； 设备带电运行。 备用状态：热备用状态：断路器（开关）断开，隔离开关 （刀闸）合上。 冷备用状态：断路器（开关）断开，隔离开关 （刀闸）断开。 检修状态：断路器（开关）断开，隔离开关（刀闸）断开； 验电且封、挂地线。
倒闸操作应根据值班调度员或运行值班负责人的指令，受 令人复诵无误后执行。发布指令应准确、清晰，使用规范的调 度术语和设备双重名称，即设备名称和编号。发令人和受令人 应先互报单位和姓名，发布指令的全过程（包括对方复诵指
令）和听取指令的报告时双方都要录音并做好记录。操作人员
（包括监护人）应了解操作目的和操作顺序。对指令有疑问时
(二）、华北地区操作术语。
1、开关、刀闸称为拉开、合上；（接地刀闸按此执行）
2、操作地线称为验电、挂地线、拆地线；（挂地线位置以 刀闸为准，有线路侧、开关侧、母线侧、主变侧、母线 引线上等）
3、交、直流保险，小车插件称为给上、取下； 4、压板称为投入、退出； 5、小车开关称为推入、拉至运行、检修和备用位置。
（7）旁路母线投入前,应在保护投入的情况下用旁路断路器对旁路母线试 充电 一次. （8）装有自投装置的母联断路器在合闸前,应将该自投装置退出运行.
（9）倒闸操作中,严禁通过电压互感器、站用变压器的低压线圈向高压线 圈送电.
（10）用断口带并联电容的断路器拉、合装有电磁型电压互感器的空载母 线时,应先将该电压互感器停用.
线路倒闸操作
电工进网作业 实训培训
变电站倒闸操作的基本要求
一、运行人员须以高度负责的精神，严格按照倒闸操要求， 严肃认真地对待每一步操作，做到万无一失 二、倒闸操作必须由两人进行。 三、熟悉各设备运行方式及调度术语 四、熟悉设备的功能、结构和操作顺序、方法 五、熟悉变电站一次设备接线方式 六、熟悉变电站二次保护及自动装置的配置并能与一次设备 操作的配合
电工进网作业 实训培训
热备用状态
热备用状态：开关在分 闸位置，开关两侧刀闸 在合闸位置；所属二次 设备的保护压板、控制 及信号电源确已投入。
电工进网作业 实训培训
检修状态
检修状态：所有开关和开 关两侧刀闸在分闸位置， 与电源分离，根据工作需 要挂标示牌、设遮栏及挂 接地线（合接地刀闸）； 所属二次设备的保护压板、 控制及信号电源确已退出。
电工进网作业 实训培训
倒闸操作术语
GIS类设备、开关柜等设备可在刀闸操作处挂“禁止合闸，线 路有人工作”标示牌。如：在2211-2刀闸汇控柜操作按钮处挂 “禁止合闸，线路有人工作”标示牌。 如调度令内容与本条术语不一致，按调度令执行。 15）监控站操作称“确认**站一次系统画面正确” 16）设备检修后合刀闸前，检查送电范围内接地刀闸已拉开， 接地线已拆除，称“检查送电范围内接地刀闸已拉开，接地线 已拆除”。 17）倒母线过程中检查除母联刀闸、分段刀闸、PT刀闸外其余 刀闸已全部拉开。如：检查220kV-5甲母线上除2245甲-5、 2255甲-5、225甲-9外其余刀闸已全部拉开。
电工进网作业 实训培训
一、什么是倒闸操作
倒闸操作：是指将电气设备从一种工作状态转换到另 一种工作状态所进行的一系列操作称为倒闸操作。如 将设备从运行状态转换为检修状态所要进行的拉开断 路器、拉开隔离开关、验电、接地等一系列工作均称 为倒闸操作。 变电站倒闸操作票适用于35kV及以上电压等级 的变电站、10kV开闭所的设备操作。
倒闸操作的基本条件
倒闸操作的基本条件（1）操作人员和监护人员应经过严格培训考核，有合格的《电工进网作业许可证》。
（2）要有与现场设备实际接线相一致的一次系统模拟图、继电保护回路展开图和整定值揭示图（整定单）及其他相关的二次接线图。
（3）要有正确的调度命令和合格的操作票。
（4）操作中要使用统一的调度术语。
（5）现场一、二次设备要有明显的标志，包括命名和编号等。
（6）要有合格的操作工具、安全用具和设施（如放置接地线、安全工具、用具的装置）。
倒闸操作的步骤倒闸操作的一般步骤介绍如下：（1)模拟操作。
先在一次系统模拟图上模拟操作，模拟操作完毕后，应检查操作票上所列项目的操作是否正确。
如有问题可及时提出，但不得擅自更改操作票。
（2)准备工作。
由操作人员准备好必要的合格操作工具和安全用具。
（3)站正位置。
操作人员按操作项目，有顺序的走到应操作的设备前立正，等候监护人唱票。
（4)核对设备。
监护人按操作项目对操作设备名称、设备编号，核对结果应与操作票全部符合。
（5)高声唱票。
监护人高声读应操作项目的全部内容；要求口齿清楚，声音洪亮。
（6)高声复诵。
操作人应手指被操作的设备，高声复诵一遍操作项目的内容；要求口齿清楚，声音洪亮。
（7)允许操作。
监护人听操作人对操作内容复诵，认为一切无误后，便发布“对，执行！”的命令。
（8)执行操作。
操作人员在听到“对，执行！”的命令后，立即进行果断操作。
（9)检查设备。
每一项操作结束后，操作人和监护人一起应认真检查被操作的设备状态，被操作的设备状态应与操作项目的要求相符合，并处于良好状态。
（10)逐项勾票。
每一个操作项目执行完毕后，监护人应用红笔将该项目打“√”勾销。
然后准备进行下一项操作。
（11)查清疑问。
操作中发生疑问时，应立即停止操作并向值班调度员或值班员报告，弄清问题后，再进行操作。
不准擅自更改操作票，不准随意解除闭锁装置。
（12)记录时间。
操作票操作完毕后，监护人应记录操作的起止时间。
（13)签名盖章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对对2#主变3KV侧验电,母线刀闸在分闸位置 检查2#主变303,3KV负荷开关2#接地线 检查2#主变106,10KV母线刀闸在分闸位置 拉开2#主变106,10KV 放电,挂2#接地线 拉开 主变3KV侧验电 “在此工作”标示牌 2#主变检修工作处挂“在此工作” 2#主变检修工作处挂放电, 2#主变 主变303,3KV负荷开关 侧验电, 主变检修工作处挂 检查2#主变 303,3KV负荷开关在分断位置 拉开2#主变303,3KV负荷开关在分断位置 检查2#主变301,3KV母线刀闸在分闸位置 拉开2#主变301,3KV母线刀闸在分闸位置 主变106,10KV负荷开关 主变108,10KV母线刀闸 检查 主变10KV侧验电负荷开关在分断位置 拉开 2#主变108,10KV负荷开关 检查2#主变301,3KV母线刀闸 接地线 拉开 主变108,10KV母线刀闸 主变106,10KV母线刀闸 2#主变 主变10KV侧验电,放电,挂1# 侧验电,放电, 1#接地线 对2#2#主变108,10KV负荷开关在分断位置
有人工作
1#主变由检修改为运行 1#主变由检修改为运行
1.取下1#主变检修工作处悬挂 的“在此工作” 1.取下 主变检修工作处悬挂 取下1# 在此工作” 标示牌 2.拆除1#主变3KV侧2#接地线 2.拆除 主变 拆除1#主变3KV侧2#接地线 3.拆除1#主变10KV侧1#接地线 3.拆除 主变 拆除1#主变10KV侧1#接地线 4.取下1#主变105,10kV母线刀闸操作手柄上 4.取下 主变 取下1#主变105,10kV母线刀闸操作手柄上 禁止合闸,有人工作” “禁止合闸,有人工作”标示牌 5.合上1#主变105,10KV母线刀闸 5.合上 主变 合上1#主变105,10KV母线刀闸 6.检查1#主变105,10KV母线刀闸在运行位置 6.检查 主变 检查1#主变105,10KV母线刀闸在运行位置 7.合上1#主变109,10KV负荷开关 7.合上 主变 合上1#主变109,10KV负荷开关 8.检查1#主变109,10KV负荷开关在运行位置 8.检查 主变 检查1#主变109,10KV负荷开关在运行位置
操作票样张
（讲解） 讲解）
10KV模拟变配电室倒闸操作票 10KV模拟变配电室倒闸操作票
发令时间： 发令时间：年 月 日 时 分 发令人
开票人
操作人姓名 监考老师
编号： 编号：
接令人 批准人
操作人姓名
监考老师Βιβλιοθήκη 审票人监护人姓名操作开始时间： 操作终了时间： 操作开始时间：年 月 日 时分 操作终了时间：年 月 日 时 分 操作任务： 操作任务：
2#主变 主变10KV母线闸刀 主变 母线闸刀
禁止合闸 有人工作
106 2#主变 主变10KV负荷开关 主变 负荷开关
1#接地线 接地线 在此工作
108
2#主变 主变10KV/3KV 主变
2#接地线 接地线
2#主变 主变3KV母线闸刀 主变 母线闸刀 301 2#主变 主变3KV负荷开关 主变
禁止合闸 有人工作
1#主变由运行改为检修 1#主变由运行改为检修
1.拉开1#主变304,3KV负荷开关。 1.拉开 主变 拉开1#主变304,3KV负荷开关 负荷开关。 2.检查1#主变304,3KV负荷开关在分断位置。 2.检查 主变 检查1#主变304,3KV负荷开关在分断位置 负荷开关在分断位置。 3.在1#主变304,3KV负荷开关操作手柄上挂“禁止 3.在1#主变 主变304,3KV负荷开关操作手柄上挂 负荷开关操作手柄上挂“ 合闸,有人工作”标示牌。 合闸,有人工作”标示牌。 4.拉开1#主变302,3KV母线刀闸。 4.拉开 主变 拉开1#主变302,3KV母线刀闸 母线刀闸。 5.检查1#主变302,3KV母线刀闸在分闸位置。 5.检查 主变 检查1#主变302,3KV母线刀闸在分闸位置 母线刀闸在分闸位置。 6.拉开1#主变109,10KV负荷开关。 6.拉开 主变 拉开1#主变109,10KV负荷开关 负荷开关。 7.检查1#主变109,10KV负荷开关在分断位置。 7.检查 主变 检查1#主变109,10KV负荷开关在分断位置。 负荷开关在分断位置 8.拉开1#主变105,10KV母线刀闸。 8.拉开 主变 拉开1#主变105,10KV母线刀闸 母线刀闸。
303
2# 主 变 由 运 行 改 为 检 修
2#主变由运行改为检修 2#主变由运行改为检修
1.拉开2#主变303,3KV负荷开关 1.拉开 主变 拉开2#主变303,3KV负荷开关 2.检查2#主变303,3KV负荷开关在分断位置 2.检查 主变 检查2#主变303,3KV负荷开关在分断位置 3.在2#主变303,3KV负荷开关操作手柄上挂 3.在2#主变 主变303,3KV负荷开关操作手柄上挂 禁止合闸,有人工作” “禁止合闸,有人工作”标示牌 4.拉开2#主变301,3KV母线刀闸 4.拉开 主变 拉开2#主变301,3KV母线刀闸 5.检查2#主变301,3KV母线刀闸在分闸位置 5.检查 主变 检查2#主变301,3KV母线刀闸在分闸位置 6.拉开2#主变108,10KV负荷开关 6.拉开 主变 拉开2#主变108,10KV负荷开关 7.检查2#主变108,10KV负荷开关在分断位置 7.检查 主变 检查2#主变108,10KV负荷开关在分断位置 8.拉开2#主变106,10KV母线刀闸 8.拉开 主变 拉开2#主变106,10KV母线刀闸
高压实操内容 电气运行倒闸操作
配电运行的倒闸操作 1、首先知道配电的状态： 首先知道配电的状态： 状态分为有运行状态、 状态分为有运行状态、热备用状 冷备用状态、检修状态。 态、冷备用状态、检修状态。 2、在停电检修倒闸操作由运行状态到 热备用状态， 热备用状态，再到冷备用状态最 后到检修状态。 后到检修状态。
电气运行倒闸操作顺序
发令接令 填写操作票
模拟操作
设备实操
工作汇报
操作步聚： 操作步聚：
一.发令人向操作人，监护人发令，操作 发令人向操作人，监护人发令， 监护人接令并复诵接令内容， 人，监护人接令并复诵接令内容，在 操作票上填写发令时间及接令人姓名 由操作人填写）。 （由操作人填写）。 二.根据发令内容由操作人针对一次模拟 图填写操作票， 图填写操作票，完后交监护人进行审 票同时签名，以下空白处盖” 票同时签名，以下空白处盖”以下空 白”章。
四.操作人，监护人进入实际设备操作之前操作人 操作人， 必须穿戴好安全防护用具（绝缘鞋，绝缘手套） 必须穿戴好安全防护用具（绝缘鞋，绝缘手套） 同时操作人监护人必须对该安全用具进行检查。 同时操作人监护人必须对该安全用具进行检查。 操作人监护人的走位操作人必须走在监护人之 前，到位后操作人成立正姿态面向操作设备监 护人在位在操作人左后半步， 护人在位在操作人左后半步，设备实际操作方 法与模拟操作相同。 法与模拟操作相同。 实际操作完后，监护人填写操作终止时间， 实际操作完后，监护人填写操作终止时间，同时在操作 票“以下空白”章下面盖“已执行”章，完后操作后操 以下空白”章下面盖“已执行” 作人，监护 人在操作票下面分别签名. 作人， 人在操作票下面分别签名. 同时向值班负责人汇报工作结束。 同时向值班负责人汇报工作结束。
9.合上1#主变302,3KV母线刀闸 9.合上 主变 合上1#主变302,3KV母线刀闸 10.检查 主变 10.检查1#主变302,3KV母线刀闸在运行位置 检查1#主变302,3KV母线刀闸在运行位置 11.取下 主变 11.取下1#主变304,3kV负荷开关操作手柄上 取下1#主变304,3kV负荷开关操作手柄上 禁止合闸,有人工作“ “禁止合闸,有人工作“标示牌 12.合上 主变 12.合上1#主变304,3KV负荷开关 合上1#主变304,3KV负荷开关 13.检查 主变 13.检查1#主变304,3KV负荷开关在运行位置 检查1#主变304,3KV负荷开关在运行位置 审票结束盖:(以下空白 以下空白) 审票结束盖:(以下空白)章 操作结束盖:(已执行 已执行) 操作结束盖:(已执行)章
3、在检修完成后送电倒闸操作由检修状态到冷备 用状态，再到热备用状态，最后到运行状态。 用状态，再到热备用状态，最后到运行状态。 4、所谓的运行状态是指所有开关、闸刀在合上的 所谓的运行状态是指所有开关、 位置。 位置。 5、所谓的热备用状态是指拉开一把开关或一把闸 刀。 6、所谓的冷备用状态是指所有开关、闸刀在断开 所谓的冷备用状态是指所有开关、 的位置。 的位置。 7、所谓的检修状态是指在没有电的情况下做好 一切的安全措施。 一切的安全措施。
模拟√ 模拟 顺序
操 作 项 目
实操√ 实操
以下空白
已执行
值班负责人： 操作人：操作人姓名监护人：监护人姓名 值班负责人： 监考老师
取下1#主变 取下1#主变304,3kV负荷开关操作 主变304,3kV负荷开关操作 合上1#主变 10KV侧母线刀闸 检查1#主变109,10KV负荷开关在运行位置 合上1#主变 302,3KV母线刀闸 1#主变主变304,3KV负荷开关 拆除1#主变 母线刀闸在运行位置 主变304,3KV 有人工作“ 主变302,3KV负荷开关在运行位置 主变302,3KV 1# 接地线 主变3KV 检查合上1#主变304,3KV负荷开关 合上1#主变109,10KV负荷开关 拆除 302,3KV母线刀闸在运行位置 主变304,3KV负荷开关在运行位置 主变 取下1#合上1#主变105,10KV母线刀闸标示 检查1#主变 1#主变3KV侧负荷开关 合上1#主变105,10KV母线刀闸 主变检修工作处悬挂得“在此工作” 拆除1#105,10KV母线刀闸在运行位置 主变105,10KV ,侧1#接地线 主变10KV 侧2# 取下1#主变检修工作处悬挂得“在此工作”标示 检查1#主变109,10KV负荷开关在运行位置 主变检修工作处悬挂得 接地线 拆除1#主变 主变 手柄上“禁止合闸母线刀闸在运行位置 手柄上主变109,10KV 2#接地线 “禁止合闸,有人工作“ 牌 牌 1#主变 主变10KV母线闸刀 主变 母线闸刀 1# 禁止合闸 105 主 有人工作 1#主变 主变10KV负荷开关 主变 负荷开关 变 109 1#接地线 接地线 由 检 在此工作 1#主变 主变10KV/3KV 主变 修 改 2#接地线 接地线 1#主变 主变3KV母线闸刀 主变 母线闸刀 为 302 运 1#主变 主变3KV荷开关 主变 荷开关 304 行 禁止合闸
