HIT-S系列扭力测试仪说明书
扭矩仪操作规程-2
数显扭矩测试仪操作规程编号：QP-RZ-GM09-01 1.试验名称：1.1各类电动、气动螺丝刀、扭力扳手、扭力起子的扭力设定等检测和校正及零件的扭转性2.试验设备：2.1数显扭矩测试仪3.操作步骤：3.1、在使用数字扭矩测试仪之前，先检查仪器点亮是否充足，若电量不足，请及时充足（充电时也可使用）3.2 、打开电源开关3.3 、根据测试的需要，按钮距单位转换键，选择所需要的测量单位3.4 、缓冲器的安装根据测试的需要，选择轴承和弹簧，然后向逆时针方向旋转，安装弹簧3.5 、螺丝批扭矩测试，先将缓冲器装在扭矩测试仪的扭矩测试头上，再将螺丝批的批组装在缓冲器上3.6、把螺丝的开关按到自动状态，用手指使力反向转，把缓冲器的弹簧放松一点点3.7、按峰值键，选择PEAK峰值保持状态3.8、按清零键，液晶屏上显示扭矩值为零3.9、按螺丝批的开关到自动，扭矩螺丝批直到螺丝批自动停下为止，当螺丝批停止旋转时，液晶屏显示的扭矩值就是螺丝批输出的扭矩3.10、重复上述2~~5次的操作可以验证螺丝批的输出扭矩4注意事项、维护和保养4.1、使用前要检查缓冲、灰尘、缺乏油脂和轴套的弯曲，定期检查缓冲器的轴承因长期反复使用缓冲器，会使缓冲器中的轴承磨损，从而导致缓冲器不能平滑旋转，最终影响测试精度4.2、请勿超负荷测试扭矩仪，一定要在扭矩测试仪的测试范围内测试扭矩4.3、请勿敲击液晶显示屏将物体放在液晶显示屏上4.4、不允许用指甲、利器或尖锐物体按功能键4.5、不允许在容易接触到水、油或者其他液体的地方使用测试仪未经允许不得打开背后后盖，更不能调校里面的微调电阻4.6、请使用专配用的充电器否则会引起电路故障，以免引起火灾4.7、使用后用柔软的毛巾来清洁本仪器，拧干后再清除灰尘和污垢，不允许使用不易散发的化学物质，如：挥发油、稀释剂、酒精等4.8、苏州锐竹精密机电有限公司。
扭力测试仪操作规范
一．目的：为了统一规范操作规范，使用检验人员应能按操作规程要求，准确地使用仪器设备。
二．范围适用于本公司电批扭力测试仪。
三．定义电批扭力测试仪是高精度检测与测量仪器，可以校正各种工具或产品的力矩，如用于测量和校正各种电动螺丝刀、气动螺丝刀、扭力批、扭力板手的力矩大小，同样适用于各种需测量力矩的转轴、轴承、小电机等产品、卡具、治具及夹具等工具。
四．操作使用3.1.在开始测量之前,确定扭力计已足够充电,再打开开关,若充电不足,会在显示板左上角显示:“LOBAT”。
当出现“LO-BAT”时，需要使用专用充电器充电3小时以上。
3.2.固定仪器，必要时使用固定夹；3.3.调整单位切换开关到需要的单位；3.4.把模式开关调整到跟随值位置；3.5.左右调节调零旋钮，使显示数值为0；3.6.当需要测量峰值时，设定模式开关至峰值，此数值会保持5秒以上，假如你按一下复位按扭，该数值则自动清除。
3.7.当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的精度调节器安置在测力传感头里。
3.8.在测量其它各种旋转工具或以上未提及的其他种类螺丝刀的扭力时，需使用合适于测力传感头的附加物。
3.9.测量操作完成以后，关掉电源，从插座上取下辅助物或待测物。
五．使用精度调节器时扭力测量程序5.1安装精度调节器于测量仪的测力传感头上，且把测力传感头上的4个固定螺丝将精度调节器固定，待测螺丝刀的抓口套在精度测量仪的转耳（头）上5.2设定电动启子开关在反向位置，（可用手）反转启子，使精度调节器中的弹簧松弛。
5.3按复位按钮，使显示值为0.修改次数：0 修改日期：第 1 页共2 页5.4设定电动螺丝刀开关在正向位置，并启动使之旋转直至自动停止，（弹簧已崩紧压缩）；5.5当螺丝刀停止时，在显示板上会产生测量数值为螺丝刀的输出扭力；5.6再次反转螺丝刀，使精度调节器回到原来高度，按复位按扭消除数值，输出扭力可以通过重复上述2-6以校验，要设定扭力，先放松或上紧电动螺丝刀的扭力调节螺母，通过测试仪所显示的数据设定出合适的输出扭力。
扭矩测试仪说明书.中文1
性能：
仪器的精度满量程的20%-100%是+/-0，5%。10%-20%是+/-1%。
推荐用于所有的手动螺丝刀，扳手，或动力工具。
有6种测量方式的选择：（跟踪，峰值，第一峰值，AUDIT核算，力矩+角度，和工具的测试）有7种力矩的单位可选择.
有2种力的单位，ibf,in和Kn
内部的工具测试的操作
一旦所有的希望的测试被运行，操作者能返回到计算机下载存储在PTT中的所有的测试结果。在特殊的测试下载过程中操作者将有机会加存储在计算机上的注释。
一个例子在右边。
这个在PTT的CD上的ADD-IN EXCEL表格能统计分析这些数据。它是一个选项在PTT CD上面，能对工具测试的数据进行分析，下面是提示在README文件中。在这个文件夹能使用ADD-IN.
对于不精确的传感器的数据将被存储在PTT的存储器中。一个校正曲线的运算法则确保从存储器中出来的数据是正确的。
一旦校验完成，扭矩值将被显示在下面的界面的窗口，确认校验数据点。
注意，力传感器和加载的传感器：
如果选择了两点的校验加载在10%和100%。如果是3点校验，加载在10%，50%和100%。校验程序将指导你通过文本信息提示你校验，通过选择选择校验的类型，你能选择
软件可以进行仪器的校验，传感器的校验，和工具的测试
仪器的引导，用于更新软件
5个低通滤波器：3000，2000，1500，500，200
易于使用的菜单，6位的显示器
真时钟为读数作标记
UBS能下载读数到计算机
扭矩和角度能显示，支持8000RPM
有声音和可视信号提示是否在误差范围内
显示的精度好于读数的+/-0.0625
奇力速KILEWS数字扭力计操作手册
KILEWS JAPAN CO., LTD.□ KTM - 10□ KTM - 100□ KTM - 50S数字扭力计操作手册DIGITAL TORQUE METER INSTRUCTION MANUALDigital Torque Meter操作前请阅读全部说明一. 安全警告!!1. 工作场所要保持干净。
◎ 杂乱的工作区域及台面容易造成伤害。
2. 注意工作场所的环境。
◎ 勿将扭力计置放于雨中或潮湿处。
◎ 请在正常室温下(约24℃)使用扭力计。
◎ 工作场所应照明良好。
◎ 勿于有易燃液体或气体之处所使用扭力计。
3. 勿让孩童接近。
◎除操作人员以外应避免他人靠近工作场所。
4. 穿着适宜。
◎勿穿着太宽松的衣物或珠宝，以免操作工具时勾扯拉到。
5. 谨慎操作。
◎操作扭力计时应小心使用，注意操作方式及工作场所安全。
6. 稳固的固定机身主体。
◎当测量较大扭力时应使用夹子或虎头钳等工具来固定起子，如此会比较安全，同时可用双手操作起子。
7. 勿测试超过负荷量的扭力。
◎若测试超过负荷量会使仪器损坏甚至产生意外或伤害。
8. 勿拆卸、撞击或震动仪器。
◎自行拆卸仪器或仪器遭过度撞击、震动，可能导致仪器损坏。
9. 电击警告!!◎勿以潮湿的手碰触电源插座以免电击。
10. 使用专用的充电器充电。
◎使用非专用的充电器可能会损坏仪器，更可能引起火灾意外。
11. 适当的充电。
◎ 请依指示电压充电。
勿使用直流供电机或发电机充电，如此会产生高热引发火灾。
◎ 充电时间不要超过8小时，过量充电会引起爆炸、过热和电池漏液，引起火灾。
12. 绝不可将电池(嵌装于扭力计内)丢弃火中。
◎如此会导致爆炸或释放有毒物质。
(丢弃电池的程序应依当地法律规定妥善处理或送到专门的回收处)13. 如有下列情况应关闭电源。
◎ 没有使用时或进行充电时。
◎ 进行修理时。
◎ 其它可能招致危险的情况时。
14. 细心保养扭力计。
◎ 请经常检查弹簧座，不要使用变形或坏掉的接头，以使操作正常安全。
扭矩测试操作手册
扭矩测试操作手册
目的
本操作手册旨在指导使用者正确使用扭矩测试仪进行测试，确保测试的准确性和一致性。
扭矩测试仪简介
扭矩测试仪是一种用于测量物体扭转力的仪器。
它通常由一个转动的扭矩传感器和一个数据记录设备组成。
操作步骤
1. 将被测试物体放置在水平表面上，并确保其固定不动。
2. 将扭矩测试仪的扭矩传感器连接到测试物体上。
3. 打开数据记录设备，并确保其与扭矩传感器正确连接。
4. 调整数据记录设备的设置，包括采样率和单位。
5. 开始测试前，将扭矩测试仪的初始值设置为零。
6. 按照实验要求，以适当的速度施加扭矩力到被测试物体上。
7. 当测试物体达到目标扭转角度或其他指标时，记录扭矩传感器显示的数值。
8. 停止测试，并将测试结果保存至数据记录设备中。
9. 断开扭矩传感器与测试物体的连接。
注意事项
- 在使用扭矩测试仪之前，确保该仪器已经经过校准并处于良
好工作状态。
- 在进行测试之前，检查测试物体是否安全固定，以防止意外
损伤或伤害。
- 在进行测试时，遵循实验要求，并按照正确的步骤进行操作。
- 在记录测试结果时，确保准确记录扭矩传感器显示的数值，
并根据需要进行单位转换。
- 如果发现任何异常情况，如扭矩传感器异常或测试物体不稳
定等，请立即停止测试，并及时排除故障。
总结
扭矩测试操作手册提供了使用扭矩测试仪进行测试的详细步骤
和注意事项。
正确使用扭矩测试仪可以确保测试结果的准确性和一
致性。
在进行测试前，请仔细阅读本操作手册并遵循相应的操作步骤。

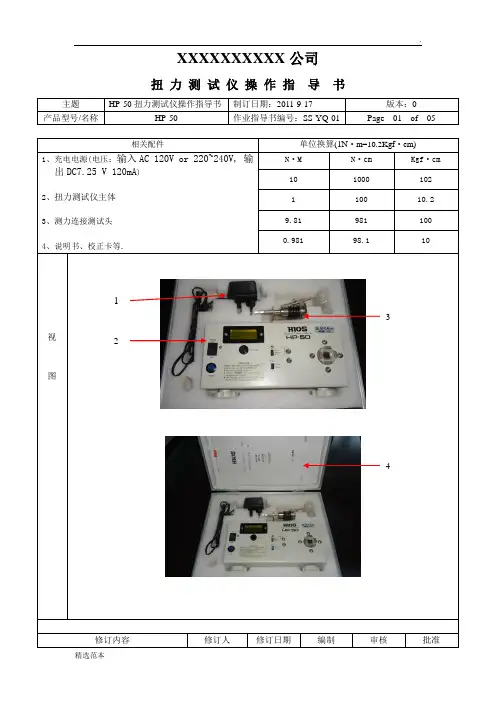

扭力测试仪操作指导书
精选范本
.
4 视 图
修订内容
修订人
修订日期
编制
审核
批准
精选范本
2、[ PESET ] 键：复位归零健。
用蜂鸣声提示。
3、显示屏
HP-50 扭力测试仪扭力范围：0 至 50kgf.cm / 0~5
4、[ ZERO ADJ ]调零旋钮
N.m
5、[ UNIT ] 键：测量单位转换键，按此键设置测 充电时间为 8 小时；电充足时连接使用时间可达 30
量单位，可以活动按钮,：lbf.in---kgf.cm---N.m 。
反向松开点弹簧。) 4) 当风批停止时，显示板 LCD 上显示的测量数值为该风批的输出力矩。 5) 再次反转风批，让测试弹簧退回原位高度，按复位按钮清除数值，测试风批扭力，重复以上测量几次，纪录
好数据，多次比较出风批输出的准确扭力。 6) 要设定风批的固定输出力矩，经过调整风批的扭力调节器，用以上方法测量作出数据，设定好风批的输出扭
按钮，数据会自动清除归零。 根据不同的被测物，来选择匹配的带安全框的测试配件。当使用扭力测试仪测量电动螺丝刀或风批等工具时，
选用合适的测试配件安置在测试传感头上。(可为不同的被测物定制合适的治具)。 测量完成后，关闭电源，取下附件和待测物。
视 图
示意图 1
示意图 2
修订内容
示意图 3
修订人
修订日期
力。(注意：在测试风批时有条件情况下，最好使用专用夹具将风批固定住，测试出的数据最准确。当用手握 风批来测试时，尽量保持其稳定度，以确保所测量出的数据准确性高。否则所测量数据会有相差，属正常， 因为仪器灵敏度高，手握风批时，稳定度不够，会使所测数据有偏差。
视
示意图 1
扭力测试仪操作指导书
扭力测试仪操作指导书扭力测试仪测试计面板说明及操作：1、[ POWER ] 键：电源开关。
2、[ PESET ] 键：复位归零健。
3、显示屏4、[ ZERO ADJ ]调零旋钮5、[ UNIT ] 键：测量单位转换键，按此键设置测量单位，可以活动按钮,：。
6、[ MODE ] 键：测量模式键，按此键选择[ PEAK]峰值、[ TRACK ] 跟随值。
7、安全固定框8、固定旋钮二、功能设置：报警值设置：当扭力达到上限扭矩时，机器会发出用蜂鸣声提示。
HP-50 扭力测试仪扭力范围：0至 / 0~充电时间为8小时；电充足时连接使用时间可达30小时。
电压：输入AC 120V or 220~240V, 输出 V 120mA5、此扭力测试仪精确度为±%以内.XXXXXXXXXXXXXX公司扭力测试仪操作指导书在使用扭力测试仪前，先确定测试仪电量是否足够，再打开电源开关。
若电量不足时，将自动关机，需充足电(充电时间3—5小时)。
要固定扭力测试仪，可使用固定旋钮;如图1所示。
调节调零旋钮来做扭力测试仪测试前数值调零。
(调零时，模式开关必须处于TRACK档上。
)根据测试需要，选择单位切换开关来调整力矩单位（后续按Kgf·cm作为测量单位）。
选择需要的测量模式，通过测量模式开关选定跟随值(TRACK)或峰值(PEAK)。
当需要测量最大峰值时，设定模式开关至峰值(PEAK)档，测量出来的数值会保留15秒以上。
假如按一下复位按钮，数据会自动清除归零。
根据不同的被测物，来选择匹配的带安全框的测试配件。
当使用扭力测试仪测量电动螺丝刀或风批等工具时，选用合适的测试配件安置在测试传感头上。
(可为不同的被测物定制合适的治具)。
测量完成后，关闭电源，取下附件和待测物。
测力连接测试头使用：利用其可以测量除风批以外的其它工具的扭力。
比如：转轴、手表链、灯座、电批等扭力及校准扭力工具等。
除用高精度转接器或螺纹杆外，亦可自制转接器将不同尺寸的扭力工具头连接到连接座作测量。
蓝光 HIT 系列扭力测试仪 说明书
蓝光HIT系列扭力测试仪使用说明书HIT系列扭力测试仪是一种分体式的大量程扭力测试仪器。
广泛使用于生产控制系统，是一种易操作，精确度高，又经济的测试工具。
一、特点1、扭力大小为很清晰的数字显示，故阅读简单，精确；2、具有最大值保持(PEAK)和跟踪(TRACK)两种测量方式；3、结构部分简单、坚固；4、仪器携带方便、轻巧，使用可充电电池供电。
二、面板功能键说明（图一所示）（图一）1、POWER：电源开关：ON—电源打开 OFF—电源关闭；2、RESET： 复位开关：按下时清掉保持状态(PEAK)时的峰值数值，显示屏显示数值为零；１3、ZERO·ADJ：调零旋钮：在跟踪状态无受力的情况下(TRACK状态)调节该旋钮使显示数值为零；4、CAPACITY：拨段开关:用于单位转换，本测试仪具有三种测试单位 Ibf.in、kgf.cm、N.m；上面一档为Ibf.in，中间一档为kgf.cm，下面一档为N.m；5、MODE： 保持/跟踪 转换开关：上面一档为保持状态(PEAK),锁定峰值数据；下面一档为跟踪状态(TRACK)，显示实时测量数据；6、AC ADAPTOR：充电输入孔：在电池不足状态时(显示屏左上角出现“Lobat”符号)，请插入充电器的插头，进行充电；（插孔在机壳上方）7、ANALOG OUTPUT：仿真信号输出孔（插孔在机壳上方）三、技术参数1、测量范围: 25～450 Ibf.in/25～500 Kgf.cm/2.5～50 N.m2、测量精度： ±1%±3个字3、测量方式：保持（PEAK）和跟踪（TRACK）两种4、测量方向：正反向测量5、最大负荷：600Kgf.cm6、报警提示：超载报警 / 电池不足指示7、电源：1.2V X 5节 可充电镍氢电池 充电不得超过6小时8、电池寿命：约可充电300次２9、充满电使用时间：约10小时10、充电器参数：AC 220V输入 DC 7.2V/400mA输出11、扭矩显示部尺寸：W X H X D=165mm X 55mm X95mm12、机壳重量：约 1Kg四、操作步骤在开始测量之前，确定测试仪器已充足电，再打开开关。
扭矩功率测试仪使用说明书A3
取值范围 1～9999
说明 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1 5.1
1～4(注 2)
0～4(注 2)
100～10000 1 0～9999 0.5000~1.5000 1~20 3~30 1~20 1~20
后端子图
AFH 1 － -15V 2 － GND 3 － +15V 4 － 转速 5 － 扭矩 oYt At in-A Fi FLtr
二、安装与接线 1 外形图
地址 50H 51H 52H 53H 54H 55H 56H 57H 58H 报警方式 ， .
取值范围 0~3 0~23 0~59 0~59 0~99 1~12 1~31 0~23 0~59 ， . ，
说明 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 5.6 .
扭矩功率测试仪使用说明书
一、技术规格 1 基本技术规格 K 型小台式，尺寸：216×90×280 仪表电源：220VAC 显示范围： 扭矩显示：－19999～19999，小数点位置可设定 转速显示：－1999～4500，小数点位置可设定 功率显示：0～9999，小数点自动调节 脉冲输入信号：各种 NPN、PNP、OC 门输出的接近开关，旋转编码器 计数频率： 2 选配件技术规格 报警输出 2 种报警方式，通过设定选择。延时报警功能 继电器输出：触点容量 220V AC，3A
90
符号
名称 PLuA in-d in2d Lc
内容 转速 1 个计量单 位对应脉冲数 转速显示小数点 位置 扭矩显示小数点 位置 扭矩的量程范围 转速计量单位 转速零点修正 转速量程修正 转速数定滤波时 间常数
HIT系列扭力测试仪是一种分体式的大量程式扭力测量仪器
HIT系列扭力测试仪是一种分体式的大量程式扭力测量仪器。
广泛使用于生产控制系统，是一种易操作，精确度高，又经济的测试工具。
（一）特点：(1)扭力大小为很清晰的数字显示，故阅读简单，精确；(2)具有最大值保持(PEAK)和跟踪(TRACK)两种测量方式；(3)结构部分简单、坚固；(4)仪器携带方便、轻巧，使用可充电电池供电。
（二）面板功能键说明：（示意图如下）(1)POWER：电源开关：ON—电源打开 OFF—电源关闭；(2)RESET：复位开关：按下时清掉保持状态(PEAK)时的峰值数值，显示屏显示数值为零；(3)ZERO·ADJ：调零旋钮：在跟踪状态无受力的情况下(TRACK)调节该旋钮使显示数值为零；(4)CAPACITY：拨段开关:用于单位量程转换:本测试仪具有三种测试单位 lbf.in、kgf.cm、N.m；１(5)MODE：保持/跟踪转换开关：上面为保持状态(PEAK),锁定峰值数据；下面为跟踪状态(TRACK)，显示实时测量数据；(6)AC ADAPTOR：充电输入孔：在电池不足状态时(显示屏出现“Lobat”)，请插入充电器的插头，进行充电；（插孔在机壳上方）(7)ANALOG OUTPUT：仿真信号输出孔（插孔在机壳上方）（三）技术参数(1)测量范围:50～1800 Ibf.in/50～2000 Kgf.cm/5.0～200.0 N.m(2)测量精度：±1.0%FS±3个字(3)测量方式：保持（PEAK）和跟踪（TRACK）两种测试方式(4)测量方向：正反向测量(5)报警提示：超载报警 / 电池不足指示(6)电源：1.2V X 5节可充电镍氢电池充电不得超过6小时(7)电池寿命：约可充电300次(8)充满电使用时间：约10小时(9)充电器参数：AC 220V输入 DC 7.2V/400mA输出(10)扭矩显示部尺寸：W X H X D=165mm X 55mm X95mm(11)机壳重量：约 1Kg（四）操作步骤在开始测量之前，确定测量仪已充足电，再打开开关。
扭矩测试仪操作规程
批准1.目的为了安全使用仪器，延长仪器使用寿命，防止因人员操作不当而造成仪器损坏，保证仪器安全、正确使用。
2、范围适用于本公司NJY-20扭矩测试仪3、权责质量部检验员负责使用及日常的卫生保养。
4、内容4.1操作程序4.1.1开机前检查确保仪器安置于平稳牢固的工作台面上，且各部电缆线连接完好。
4.1.2开机、运行、停机4.1.2.1插接电源线，上电预热30分钟；4.1.2.2设定试验次数及试验项目，按“设置”键仪器显示：SET-O-（H1“0”代表开启力，按“模式”键改为“1”此代表锁紧力；“01”代表试验次数，按“△”键试验次数依次增加（注：此键是循环按键），然后按“存储”键保存。
仪器液晶屏显示I[3-05-2]此时显示的是2013年5月21日，“年”的更改按“令月”的更改按“模式”键；“日”的更改按“试验”键。
按“存储”保存。
仪器液晶屏显示I09.56…I此时显示的是9时56分。
“时”的更改按“令”；“分”的更改按“模式”键，然后按“存储”退出试验项目和试验次数的设置。
4.1.2.3装夹试样，摇动手轮把手夹住试样4.1.2.4按“试验”键试验，此时灯亮显示为红色，然后手动加力→当试验达到试验结束点时，声响提示，指示灯灭，屏幕显示单次测试结果：0102.2164.1.2.5才条件下进行下次试验，直至试验达到设置次数6再次按下“试验”键（本组试验结束后，该键切换为打印键），屏幕显示本组试验平均值，开始打印试验报告并向计算机发送试验数据。
4.1.2.6试验结果，如下图扭矩仪实验报告检测类型：锁紧力(开启力)试验次数：O1试验结果：最大值：01.138(N.m)最小值:00.049(N.m)平均值:00.418(N.m)标准差：00.623(N.m)时间：2013-05-0110:104.2注意事项4.2.1试验结束后须切断电源，保持机器清洁4.2.2仪器使用时应放置在无任何抖动，稳定的试验平台上，以保证仪器精度。
扭力测试仪的使用方法
扭力测试仪的使用方法扭力测试仪是一种用于测量和记录物体扭转力的仪器。
它广泛应用于机械、汽车、航空航天和其他领域，在产品开发、质量控制和安全性测试等方面发挥着重要作用。
以下是关于扭力测试仪的使用方法的详细说明。
1.准备工作在开始使用扭力测试仪之前，首先需要对仪器进行准备工作。
这包括校准仪器以确保准确性和重复性，检查仪器是否正常工作，以及确认所需的测量参数和测试条件。
2.选择适当的测试夹具根据待测试物体的形状和结构特点，选择适合的测试夹具。
测试夹具的设计应能够固定物体并转动它，同时允许扭力传递到扭力测试仪。
3.安装测试夹具和待测试物体将测试夹具安装到扭力测试仪上，并确保夹具稳固且与测试仪连接紧密。
然后，将待测试物体安装到测试夹具上，并通过紧固装置（如螺栓或夹紧装置）固定。
4.设定测试参数在使用扭力测试仪之前，需要设定一些测试参数，如扭转力的测量范围、单位、采样率和数据记录格式等。
这些参数将影响测量结果的准确性和可靠性。
5.调整仪器零点在进行实际测量之前，应将扭力测试仪校零。
校零操作通常是指将测量仪器的指针或数字显示器调整到零点位置，并确保仪器没有任何读数或偏移。
6.进行扭力测试将测试夹具连接到待测试物体上后，可以开始进行扭力测试。
通常情况下，可以通过手动或电动方式对待测试物体施加扭转力。
在施加力的同时，扭力测试仪会记录并显示实时的扭转力数值。
7.记录和分析测试结果在测试过程中，扭力测试仪会实时记录并显示扭力数据。
可以将这些数据保存到存储设备中，以备后续分析和比较。
此外，根据具体需要，还可以进行数据处理、绘制曲线图或生成测试报告等。
8.数据解读和应用最后，根据测试结果进行数据解读和应用。
根据测试的目的和要求，可以判断被测试物体的扭转性能是否符合设计要求，识别潜在的问题或缺陷，并作出相应的改进或调整。
9.仪器维护和保养在使用扭力测试仪结束后，需要对仪器进行维护和保养。
这包括清洁仪器、校正仪器、更换损坏或老化的部件，以及定期对仪器进行检查和维修，以确保其正常工作和可靠性。
HIT-S系列扭力测试仪说明书
参考图片：HIT-S经济型扭力测试仪HIT-S economy type torque tester功能特点FunctionHIT-S是专为测试和检测高速冲击而设计制造的一种智能化多功能计量仪器。
主要用于检测和校正各种电动风动螺丝批、扭力起子、扭矩扳手的扭矩，各种产品涉及拧紧力的测试、零件扭转破坏性实验等。
具有操作简单、精度高、功能全、携带方便等特点，广泛应用于各种电气，轻工，机械制造，科研机构等行业。
HIT-S is designed for high-speed impact testing and testing the design and manufacture of an intelligent multifunctional measuring instrument. Mainly used to detect and correct a variety of electric pneumatic screwdrivers, torque screwdrivers, torque, torque wrench, tighten the force involved in a variety of products tested parts to reverse the destructive experiments. Simple operation, high accuracy, full-featured, easy to carry, which is widely used in various electrical, light industry, machinery manufacturing, research institutions and other industries.·可测试高转速风批或电动工具·显示功能：扭矩方向显示，蓝色背光灯。
·峰值保持功能：可抓取测试中的峰值·峰值自动解除功能：峰值保持时间（1-10秒）自由设定·自动关机：关机时间（1-60分）自由设定·比较功能：上下限偏差值自由设定,红绿指示灯峰鸣器自动声光报警设置；·平均值计算功能：10个测试值记忆、平均值计算功能·High speed winds can test batch or power tools·Display: torque direction display, blue backlight.·Peak hold function: crawl test peak·Peak automatic discharge function: peak hold time (1-10 seconds) set free·Automatic shutdown: shutdown time (1-60 minutes) is free to set·Compare feature: free to set upper and lower limit deviation, red and green lights automatically buzzer sound and light alarm settings;·Mean value calculating function: memory test values 10,average calculation functio n技术参数Parameters。
扭矩测试仪操作规程
8. 监测频次：每班开办前检测 12 个旋盖头的开启扭力，之后每小时检测一次。
控制重点
检查项目
相关记录及文件 《质检记录表》
4. 把盖子垂直放入旋盖头，水平压盖旋入，观察盖子，防盗环到位、无变形、无扭断现象，此时指针所
指刻度读数即为旋入扭距。
5. 指针再调零后，用手拧出盖子，观察仪器左侧的指针所指刻度并记录，这是盖扭出扭距。
6. 满足盖的防盗环扭矩标准，则被测盖的扭距性能合格，反之不合格。
7. 防盗环扭矩标准：封盖扭力 18±2in-lbf,盖子开启的扭断力应小于 11±2 in-lbf。
作业指导书
作业图示 固定
调零
测旋入扭距 测拧出扭距
部门名称 制造部 编写 日期
文件名称 扭矩测试仪操作规程
审核 日期
文件编号
WI-2I-208 批准 日期
版本 A
页码 1/1
作业步骤 1. 把装有水的试样瓶置于定意不要把水溢出。
3. 左右旋转调零按钮，使指针处于中心零位。
新款测试仪新功能和使用说明(译文)补充
新款扭力测试仪新功能和使用说明（译文）：●自动关机（放置10分钟后自动关闭[ OFF ]）●存储数据功能（可记录100个扭矩测量值，具有存储、浏览、部分删除、全部删除功能。
）●测量模式三种：[ PEAK] 峰值、[ TRACK ] 跟随值、[ F.PEAK] 第一峰值保持，并带指示灯。
●两种测量单位转换，并带指示灯：N.m----kgf.cm●可自动计算最大值（Max）、最小值（Min）平均值（Ave ）。
●自动复位扭矩值功能（用拨动开关可调节自动复位所需的时间）●自动归零（可自动回到零表示）●可设定上限扭矩报警值，并可用蜂鸣器提示。
●使用环保型镍氢电池（NI-MH）一、面板说明及操作：1、[ POWER ] 键：电源开关。
2、[ PESET ] 键：复位归零健。
3、[ UNIT ] 键：测量单位转换键，按此键设置测量单位，相应指示灯亮,：N.m----kgf.cm 。
4、[ MODE ] 键：测量模式键，按此键选择[ PEAK] 峰值、[ TRACK ] 跟随值、[ F.PEAK] 第一峰值保持，相应指示灯亮。
注：处于[ F.PEAK ]状态时，第一次测量值将一直保持在显示屏，即使施加更大扭力也不改变。
5、[ SET ] 键：设置键要配合各功能键，如[ M-SET ]、[ M-CR ]等键使用。
6、[ BZ ] 键：过载报警键，按此键相应指示灯亮，当测量值超过所设最大载荷时“MAX”指示灯亮并发出报警音。
﹡如何设置最大载荷：按住[ SET ] 键约2秒，显示屏出现4位数。
其中闪烁的一位可设置按[ ▲] 键调节“1-9位数。
”按[ SET ]转换小数点位、能调节“0-1”设置完成后按住[ SET ]键退出。
7、[ M-SET ] 键：记忆存储设置键只能在[ PEAK ]或[ F.PEAK ]状态下使用，按住[ M-SET ]键约2秒，相应指示灯亮，测量数值后按[ PESET ]键归零，测量自动存储显示屏闪烁显示存储次序及存储测量值，最多可存储100个数值。
扭转试验机使用说明书
一．主要用途及使用范围本机主要用于测定各种材料及零部件在扭转力状态下的性能及物理参数。
是大专院校﹑科研院所﹑质检部门及有关生产单位理想的试验检测设备。
二.主要功能特性本机具有结构紧凑,操作简单,维护方便等特点。
控制系统以单片机为核心，自身带有显示和控制键盘,可独立操作并显示扭矩值﹑转角值和扭转角速度。
另外本机控制系统电路上采用了Ｅ2PROM作为配置的保存载体,可通过自身键盘对设定参数进行修改,确保在长期不开机时所设定的试验参数不会丢失。
配有标准RS232c串行通讯接口。
采用微机控制时,配置全中文用户界面软件，可自动进行数据的采集处理，可打印试验报告和扭矩－转角曲线,在试验运行过程中动态显示扭矩值﹑转角值﹑扭转角速度和扭矩－转角曲线,可进行软件标定,并具有超载保护功能。
三.试验机正常工作条件1在（10～35)℃环境下;2 相对湿度不大于80%；3 在稳固的基础上水平安装，水平度不大于0．5/1０00;4 周围无强烈震动,无腐蚀性介质和强电磁场;5 电源电压波动范围不许超过额定电压的±5%,电源频率50Hz；6 有独立接地线。
四.主要规格及技术参数1 最大扭矩： 1000Nm;２扭矩有效测量范围:(１０~1000)Ｎm;3 扭转角测量范围: 0~±1００000º；4 扭转角速度范围：（6~720) º/min；5 扭矩测量精度：示值的±0.5%以内；６扭转角测量精度：示值的±0.5％以内;7 扭转速度精度：示值的±０.5以内;8夹头间最大间距：６50mm;９电机电源电压：~220V；10电机功率:1５00Ｗ;11整机外形尺寸： 1500×420×1250mm;1２整机重量: 约5５0kg。
五．主要结构及工作原理(一).主要结构(参见图一：整机结构图)试验机主要由机架﹑导轨工作台面﹑传感器座﹑夹具﹑减速机﹑电机﹑移动工作台及控制系统等组成,减速机(动夹头安装在其输出轴端)和电机安装在移动工作台上。
扭力测试操作指南
扭力测试操作指南简介本文档提供了扭力测试的操作指南，旨在帮助用户正确执行扭力测试，并确保测试结果的准确性。
测试设备准备在进行扭力测试之前，请确保以下测试设备已经准备就绪：- 扭力测试仪：根据测试需求选择合适的扭力测试仪，并确保其正常工作。
- 测试样本：准备要进行扭力测试的样本，并确保其符合测试要求。
- 锁紧工具：根据测试样本的要求，准备合适的锁紧工具。
操作步骤1. 将测试样本放置在测试工作台上，确保其稳定且无杂物干扰。
2. 将扭力测试仪的传感器通过正确的方式连接到测试样本上。
确保连接牢固和准确。
3. 根据测试需求，选择合适的扭力测试模式（例如：顺时针扭力、逆时针扭力）。
4. 设置扭力测试仪的测试参数，例如：测试速度、测试时间等。
5. 通过锁紧工具对测试样本进行固定，确保其不会滑动或旋转。
6. 启动扭力测试仪，并保持样本稳定。
7. 监测测试仪的读数，确保其稳定在设定的测试参数范围内。
8. 测试完成后，记录测试结果，包括测试样本的扭力数值、测试时间等。
9. 断开测试仪和测试样本之间的连接。
10. 清理测试现场，确保不会留下任何杂物或残留物。
注意事项- 在进行扭力测试之前，确保测试仪的校准和维护工作已经完成，以保证测试结果的准确性。
- 遵循测试设备的安全操作规程，确保测试过程中不会对人员和设备造成伤害。
- 根据测试要求，选择合适的测试样本和锁紧工具，避免因不合适的选择而导致测试结果不准确。
- 在测试过程中，注意样本的稳定性，确保其不会发生滑动或旋转，影响测试结果的准确性。
- 在测试完成后，及时记录测试结果，并根据需要进行结果分析和报告编制。
总结本文档介绍了扭力测试的操作指南，旨在帮助用户正确进行扭力测试，并确保测试结果的准确性。
用户在使用本文档时应注意测试设备的准备和校准工作，严格按照操作步骤进行扭力测试，并注意遵守安全操作规程。
通过正确执行扭力测试，用户可以获得准确的测试结果，为进一步的产品改进和质量控制提供参考。
HIOS 新款扭力计操作说明
HIOS 新款扭力计操作说明HIOS 新款扭力计操作说明书一. 开关机1. 按POWER键，ON指示灯(绿色)点亮，随后MODE、UNIT红灯亮起；LCD显示屏上四个8字闪烁，之后红灯亮，机器自检，自检过后，LCD显示0．点亮的指示灯为上次关机时的状态.注意在开机自检过程中,不要对机器进行任何操作． 2. 按POWER键,机器关机．3. 在开机后１０分钟未使用，或使用过程中间，有１０分钟未使用，机器会自动关机．二. 单位切换按UNIT键一次,单位切换在N.m和kgf.cm之间进行,相应的指示灯点亮三. 模式切换按MODE键一次，测量模式PEAK、TRAK、F.PEAK之间切换,相应的指示点亮．四.报警值设置持续按SET键,直至LCD显示屏上显示原来的报警值（未设置的将显示００００）,并且最后位数字在闪烁,按“Δ”键,改变闪烁位的数字,按SET键, 改变位数,当设置好后,再持续按 SET键,退出设置状态．五. 存储设置1.持续按M-SET键,直至指示灯亮，表示机器进入存储状态;存储状态只有在PEAK和F.PEAK状态下使用.在TRAK 状态时不对数据存储,存储单元在原来存储单元后面顺序排列.最多可以存储100个数据.2.存储状态下测量：数据存储在每次手动复位(按RESET)或自动复位之后自动进行,存储时包括相应的单位（红灯指示）和正负符号（顺时针和逆时针测试）都将被保存．3. 查看存储值：在M-SET状态下,按下SET键，LCD显示屏开始闪烁显示 0001存储单元,闪烁2次后,再闪烁显示存储值,及以单位指示灯点亮，表示该值的单位. 如果有“-”号,表示该值是逆时针测量.直接按“Δ”键,可以直接查看指定序号的存储单元数值.按“RESET”键退出查看. 4. 存储值的删除.a. 单个数值的删除:在存储值查看状态下,需要删除某一存储单元的存储值,只要在显示该存储单元序号或该数值时,按M-CR键.LCD显示屏闪烁显示dL,再按M-CR键,该值立即被删除.LCD显示屏再会从0001单元开始显示.按REST键退出.b. 全部删除: 在M-SET存储状态下,持续按M-CR键,LCD显示屏显示AdL.再按下M-CR键,机器会自动将所有的存储值全部删除,并且直接退回存储测量状态.六.平均值测量状态1.持续按AVE键,指示灯点亮,表示进入平均值测量状态,在该状态下,UNIT．MODE两种状态均不能改变.2.在AVE状态下,最大只能存储10个数值,超过10个测量值,系统会自动将0001的单元值弹出. 3.查看Min．Ave.Max值:在平均值测量状态下,按AVE键,显示在MIN(最小值),AVE(平均值).MAX(最大值),之间切换,相应的指示灯亮.4. 按RESET键退出查看5. 持续按“AVE”键,退出平均值测量状态.相应的指示灯熄灭．同时存储的数据将丢失．七.蜂鸣器1.按BZ键,蜂鸣器开关打开,相应的指示灯点亮.2.在蜂鸣器开关打开情况下,当测量值超过设定的报警值时,蜂鸣器立即发出报警响,自动复位或按RESET键后,蜂鸣器停止.3.在蜂鸣器打开的状态下,每操作一次任何按键有效,都会有一声蜂鸣器提示.4.再按BZ键,关闭蜂鸣器八.复位a.手动复位RESET键(1)对PEAK或F.PREK测量状态下的数量进行复位归零.(2)在存储查看,平均值查看,报警值设定状态下,按RESET可以退出,并且在没有确定时,对前一次操作可以废止. b.自动复位自动复位指在PEAK或F.PEAK两种状态下,对测量值进行自动清零,在自动复位状态下,RESET按键将没有复位功能. c.自动复位时间的设定在机器的前侧面有RESET TIME定时开关, 自动复位时间如下自动复位时间开关位置 1 2 1秒 0N ON 2秒 ON OFF 5秒 OFF ON OFF(手动) OFF OFF九.数据输出1.将模式状态设置在PEAK或F.PEAK2.将开关“3 P.ON/OFF”置于“ON”，P.ON指示灯亮.3. 将MITUTOYO(日本三丰)MQ65-5P数据输出仪接入机器DATA OUT插座.4.按RESET键2秒,存储的数据将按0001向后顺序输出.5.如果没有MITNTOYO MQ65-59的连接,而又将P.ON/OFF置于ON,这时按下RESET后,LCD将显示ERR.提示错误,出现这样的现象,可以将P.ON/OFF置于OFF,后再按RESET复位,或将P.ON/OFF置于OFF后关机再重新开机.十.充电当LCD显示屏的左上角出现LOBAT时,表示电池电量不够,机器将在1分钟左右自动关机,请立即充电.1. 将充电器的DC插头插入机器的DC座中,为了确保接触良好,在插入插头后,请轻轻旋转一下插头.2. 请关闭机器充电,以确保充足电池电量.3. 在充电时,不要进行测量操作.感谢您的阅读，祝您生活愉快。
机械式扭力计测试操作说明
文件修正一览表
规范/表单权责维护主导单位：品保部
变更前：
1. 目的
为更好的操作,维护机器及确保测试结果的准确度,便于操作员使用及保养仪器,特制定此操作说明。
2. 范围
使用于本公司扭力测试。
3. 参考记录
3.1《仪器测试记录表》（QC-4-009）
3.2《量规仪器总览表》（QC-4-007）
3.3《仪器校验状态标签》
3.4《仪器异常处理报告》（QC-4-011）
3.5《仪器点检表》（QC-4-012）
4.维护单位
品保部/实验室
5. 权责
实验室：管理、操作、保养本仪器
6. 作业程序与说明
QC-3-018 00
●首次发行○修订○废止○手冊○程序书●指导书
.1外观图
6.2将样品放入虎钳内(如样品带脚针,需将样品焊在PCB板上，将PCB板放入虎钳内)扭紧虎钳，固定住样品。
6.3取样品额定使用的铜线,剥去绝缘层,放入样品进线孔内。
6.4旋转扭力计下方的旋钮，调节扭力值至样品胡额定扭力值。
6.5选取对应的扭力计批头装入扭力计中，将扭力计批头垂直插入样品螺丝沟槽内。
顺时针转动扭力计，直到扭力计发出“咔咔”声，停止转动扭力计。
6.6松开螺丝，换取一根铜线插入样品，重复6.4/6.5动作，如此反复五次。
6.7取下样品，观察测试后样品状况。
如样品未出现明显变形，损坏，则判断OK，如样品出现螺丝，端子有损坏，塑胶明显变形，则判断测试失败。
6.8将扭力计刻度归零。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参考图片：
HIT-S经济型扭力测试仪
HIT-S economy type torque tester
功能特点Function
HIT-S是专为测试和检测高速冲击而设计制造的一种智能化多功能计量仪器。
主要用于检测和校正各种电动风动螺丝批、扭力起子、扭矩扳手的扭矩，各种产品涉及拧紧力的测试、零件扭转破坏性实验等。
具有操作简单、精度高、功能全、携带方便等特点，广泛应用于各种电气，轻工，机械制造，科研机构等行业。
HIT-S is designed for high-speed impact testing and testing the design and manufacture of an intelligent multifunctional measuring instrument. Mainly used to detect and correct a variety of electric pneumatic screwdrivers, torque screwdrivers, torque, torque wrench, tighten the force involved in a variety of products tested parts to reverse the destructive experiments. Simple operation, high accuracy, full-featured, easy to carry, which is widely used in various electrical, light industry, machinery manufacturing, research institutions and other industries.
·可测试高转速风批或电动工具
·显示功能：扭矩方向显示，蓝色背光灯。
·峰值保持功能：可抓取测试中的峰值
·峰值自动解除功能：峰值保持时间（1-10秒）自由设定
·自动关机：关机时间（1-60分）自由设定
·比较功能：上下限偏差值自由设定,红绿指示灯峰鸣器自动声光报警设置；·平均值计算功能：10个测试值记忆、平均值计算功能
·High speed winds can test batch or power tools
·Display: torque direction display, blue backlight.
·Peak hold function: crawl test peak
·Peak automatic discharge function: peak hold time (1-10 seconds) set free
·Automatic shutdown: shutdown time (1-60 minutes) is free to set
·Compare feature: free to set upper and lower limit deviation, red and green lights automatically buzzer sound and light alarm settings;
·Mean value calculating function: memory test values 10,average calculation functio n
技术参数Parameters。
