如何计算UPS所配电池的数量
ups电池组计算方式
ups电池组计算方式UPS电池组的计算方式包括以下步骤：1. 计算额定功率：根据UPS负载量，确定额定功率P=(U1+U2)*I/2。
2. 计算电池容量：根据最大功率，确定电池容量C=U1I/(2Vb*K)。
3. 计算UPS电池单元数：UPS电池的单元数N=UI/Vb/(2K*P)。
4. 计算电池组连接数：UPS电池组之间的连接数m=U*I/C。
此外，如果后备时间是1小时以上，要在按上述计算后再除以一个修正系数，计算方法和需乘以修正系数与前述完全一样。
例如：前例的后备时间是3小时，则126×120=15120Ah•块，13080/32=472Ah，472×3=1417Ah；还需除一个修正系数，1417/1.25=1131Ah。
则需要配置即可选12V、300Ah电池4组（32块/组）。
UPS电池组的计算方式需要考虑多个因素，包括UPS的额定功率、所需的电池容量、电池单元数以及电池组之间的连接数。
以下是具体的计算步骤：1. 确定UPS的额定功率。
根据UPS负载量来计算所需的额定功率，通常以瓦特（W）或伏安（VA）表示。
2. 计算所需的电池容量。
电池容量是指电池能够存储的电能，通常以安时（Ah）或库仑（C）表示。
根据UPS的最大功率和所需的后备时间来计算电池容量。
3. 确定电池单元数。
每个电池单元都有一个固定的电压和容量，需要根据UPS的额定电压和总容量来确定所需的电池单元数。
4. 计算电池组之间的连接数。
根据UPS的额定电流和电池单元数来确定电池组之间的连接数。
此外，还需要考虑其他因素，如电池的串联和并联关系、电池的充电和放电状态等，以确保UPS电池组的安全和可靠性。
在实际应用中，可以根据具体情况进行调整和优化，以达到最佳的性能和效果。
总之，UPS电池组的计算方式需要综合考虑多个因素，包括额定功率、电池容量、电池单元数和连接数等。
正确的计算方式可以保证UPS电池组的安全和可靠性，并提高其使用寿命和性能。
UPS供电时间与电池配置的计算方法
UPS供电时间与电池配置的计算方法UPS（不间断电源）的供电时间与电池配置有着密切的关系。
UPS的作用是在电力中断时提供供电，以保障设备的安全运行。
下面将介绍UPS 供电时间与电池配置之间的计算方法。
1.UPS供电时间计算方法：供电时间 (min) =（Ups电池组容量 * UPS效率 * 数量）/（Ups功率 * 负载功率因数）其中Ups电池组容量：UPS所配置的电池组容量，通常以AH（安时）或VAH（伏安时）来表示；UPS效率：UPS的工作效率，通常以百分比来表示；数量：UPS的数量；Ups功率：UPS的额定功率，通常以W（瓦特）来表示；负载功率因数：UPS支持的负载功率因数。
需要注意的是，以上计算方法仅适用于单个UPS的情况。
当有多个UPS进行并联时，需要按照并联的方式进行计算。
2.电池配置方法：电池组的配置可以根据所需的供电时间来确定。
一般情况下，电池组的容量越大，供电时间越长。
为了保证UPS的正常运行，同时避免电池组容量过大而造成浪费，可以按照如下步骤进行电池配置：2.1确定所需的供电时间。
根据设备的需求和预计的故障恢复时间来确定所需的供电时间。
2.2选择合适的电池组容量。
根据所需的供电时间，结合UPS的额定功率以及电池组的放电率来确定合适的电池组容量。
一般情况下，电池组容量需要大于等于（设备消耗的功率*供电时间）/电池放电率，其中电池放电率一般为0.82.3考虑电池组的数目。
根据实际需求和要求，确定所需的UPS数量和电池组的数目。
如果需要提供更长时间的供电时间，可以考虑增加UPS数量和电池组的数目。
2.4考虑UPS的额定负载功率。
根据所需的供电时间和UPS的额定功率，对UPS的额定负载功率进行调整。
一般情况下，UPS的额定负载功率应小于等于电池组容量。
通过以上计算和配置方法，可以合理确定UPS的供电时间和电池配置，以满足设备的安全运行需求。
同时，在实际配置时，还需要考虑到UPS的工作效率、充电时间和电池寿命等因素，以达到最佳的供电效果。
如何计算UPS所配电池的数量说课讲解
如何计算U P S所配电池的数量UPS蓄电池配置数量计算的简单方法UPS的额定容量是指UPS的最大输出功率（电压V和电流A的乘积）。
通常市场上所售的UPS电源，容量较小的以“W”（瓦特）为单位来标识；超过1千瓦时，用“VA”（伏安）标识，“W”与“VA”值是有区别的。
这就要求我们必须区别具体情况来选择UPS。
一般来讲，1千瓦以内的小容量UPS一般都用“W”表示容量，容量在1KVA～500KVA的 UPS 都用VA而不是W来表示容量。
事实上，“W”总是小于等于“VA”。
它们之间的换算关系可用如下公式计算出来：W = VA×功率因数。
功率因数在0～1之间，它表示了负载电流做的有用功（W）的百分比。
只有电热器或电灯泡等的功率因数为1。
对于其他设备来说，有一部分负载没有作功。
这部分电流是谐波或电抗电流，它是负载特性引起的。
由于有这部分电流，所以“ VA”值比“W”值大，在功率因数为1时，“W”和“VA”值相同。
那么在我们为计算机等设备选配UPS电源时，怎样选择合适的UPS容量？若选择不当，通常会出现以下两种情况，一是容量过小，即所谓小马拉大车，很可能会造成设备的损坏；另一种情况是容量过大，造成资金的浪费。
因此，正确地选择UPS的容量对网络管理人员来说是一件重要的事情。
一般来讲，UPS在容量选择应考虑以下因素：实际负载情况：P=∑Pi/f即实际所有负载的总和∑Pi，再除以功率因数f，f=0.6~0.8,即可得到实际负载容量P。
电池供电时间计算电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。
一般计算UPS电池供电时间,可以计算出电池放电电流,然后根据电池放电曲线查出其放电时间。
电池放电电流可以按以下经验公式计算:放电电流=UPS容量(VA)×功率因数/电池放电平均电压×效率如要计算实际负载放电时间,只需将UPS容量换为实际负载容量即可。
从以上的公式780/0.6=1300W=1.3KVA,瑞卡特W3KB是3KVA容量的应该能维持2小时电力,如果还怕不够的话可以选容量5KVA的,当然价格要比3KVA的贵一些。

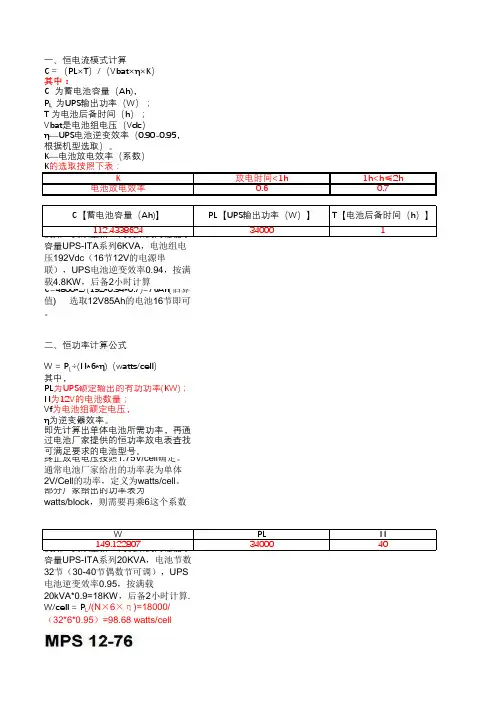

UPS蓄电池计算公式
一、恒电流模式计算C＝（PL×T）/（Vbat×η×K）其中：C 为蓄电池容量（Ah)，P L 为UPS输出功率（W）；T 为电池后备时间（h）；Vbat是电池组电压（Vdc）η―UPS电池逆变效率（0.90-0.95，根据机型选取）。
K―电池放电效率（系数）K的选取按照下表：K放电时间<1h1h<h≤2h 电池放电效率0.60.7 C【蓄电池容量（Ah)】PL【UPS输出功率（W）】T【电池后备时间（h）】112.4338624340001例如：艾默生新一代机架式高性能小容量UPS-ITA系列6KVA，电池组电压192Vdc（16节12V的电源串联），UPS电池逆变效率0.94，按满载4.8KW，后备2小时计算C=4800*2/(192*0.94*0.7)=76Ah(估算值) 选取12V85Ah的电池16节即可。
二、恒功率计算公式W = P L÷(N*6*η)（watts/cell）其中，PL为UPS额定输出的有功功率(KW)；N为12V的电池数量；Vf为电池组额定电压，η为逆变器效率。
即先计算出单体电池所需功率，再通过电池厂家提供的恒功率放电表查找可满足要求的电池型号。
终止放电电压按照1.75V/cell确定。
通常电池厂家给出的功率表为单体2V/Cell的功率，定义为watts/cell。
部分厂家给出的功率表为watts/block，则需要再乘6这个系数W PL N149.1228073400040例如：艾默生新一代机架式高性能小容量UPS-ITA系列20KVA，电池节数32节（30-40节偶数节可调），UPS电池逆变效率0.95，按满载20kVA*0.9=18KW，后备2小时计算.W/cell = P L/(N×6×η)=18000/（32*6*0.95）=98.68 watts/cellMPS系列12-76的放电功率表如图：2小时放电功率在1.75Vdc时为51.5w/cell，选取98.68/51.5=1.92组，取2组32节12V76Ah的C&D MPS系列电池，共64节。
UPS蓄电池组容量的计算方法及公式
蓄电池组容量的计算方法及公式
针对蓄电池后备时间计算，可以采用恒电流和恒功率两种计算方法。
在这里建议采用的是恒功率计算方法来确定电池AH数。
即：利用电池厂家提供的单只电池恒功率放电（指电池从开始放电起，直到它的端电压下降到它的临界放电电压时为止，它的端电压和放电电流的乘积都是一个常数值）的数据表来计算所需的后备电池的容量值。
在这里，我们采取的是第一种计算方法。
1）电池计算公式
P * cosΦ
W = ----------------------
η * n
式中：
UPS视在功率为：P
功率因素为：cosΦ
逆变器效率为：η
UPS需要串联12V电池的只数：n
对于160kVA，各参数如下：
cosΦ=0.8
P =160KVA
η=0.94
n=32×6（12V电池采用6只2V单体电池串联而成）
2）计算结果
3）查电池恒功率放电表
如上表，205Ah电池30分钟时，功率为403W；45分钟时，功率为301W。
取中值为352W。
两组并联后为704W。
非常接近要求的709W。
两组200Ah电池并联后可以满足单机满载40分钟的要求。
ups电池配置计算公式
ups电池配置计算公式计算UPS电池配置1. 电流需求计算公式•当前（A）= 功率（W）÷ 电压（V）•电流需求 = 所有设备的电流之和例子：假设有两台设备，功率分别为500W和700W，电压都为220V。
则电流需求计算为： - 设备1电流需求= 500W ÷ 220V = - 设备2电流需求= 700W ÷ 220V = 总电流需求 = + =2. UPS容量计算公式•UPS容量= × 电流需求例子：假设电流需求为，则UPS容量计算为： UPS容量= × = 3. UPS电池备份时间计算公式•UPS电池备份时间（小时）= UPS容量（AH）÷ 总负荷（A）例子：假设UPS容量为，总负荷为，则UPS电池备份时间计算为：UPS电池备份时间= ÷ = 小时4. UPS电池数量计算公式•UPS电池数量 = UPS电池备份时间（小时）÷ 待机时间（小时）例子：假设UPS电池备份时间为小时，待机时间为小时，则UPS 电池数量计算为： UPS电池数量 = 小时÷ 小时 = 个（约合3个电池）5. UPS电池串联计算公式•UPS电池串联数量 = UPS系统电压（V）÷ 单个电池电压（V）例子：假设UPS系统电压为220V，单个电池电压为12V，则UPS 电池串联数量计算为： UPS电池串联数量= 220V ÷ 12V = 个（约合18个电池）6. UPS电池并联计算公式•UPS电池并联数量 = UPS容量（AH）÷ 单个电池容量（AH）例子：假设UPS容量为，单个电池容量为，则UPS电池并联数量计算为： UPS电池并联数量= ÷ = 个（约合3个电池）以上是针对UPS电池配置的相关计算公式及其解释。
根据设备的功率、电流需求和用户对备份时间的要求，可以通过以上计算公式来确定UPS电池数量、容量和配置方式，以满足用户的需求。
UPS蓄电池计算方法及其配置表格
UPS蓄电池计算方法及其配置表格UPS电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。
而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。
一、UPS电源简单计算方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。
使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。
则所需电池容量为（60min）：120kVA×109Ah•块/kVA=13080Ah•块,13080Ah•块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。
注意：实际后备时间不足与60min接近。
如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。
注意：33块/组实际后备时间超过60min(超出一点)。
如果要求后备时间为30min时：则109×120=13080Ah•块13080/32=409Ah,409/2=205Ah。
由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。
见表1，因此205×1.23=252Ah。
即可选12V、65Ah电池4组(32块/组)。
注意：实际后备时间超过30min(超出一点)。
如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。
注意：实际后备时间超过20min(超出一点)。
一文了解ups电池估算方法,ups配置不再难
一文了解ups电池估算方法，ups配置不再难ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。
一、u p s的简单方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。
使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。
则所需电池容量为（60min）：120kVA×109Ah•块/kVA=13080Ah•块,13080Ah•块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。
注意：实际后备时间不足与60min接近。
如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。
注意：33块/组实际后备时间超过60min(超出一点)。
如果要求后备时间为30min时：则109×120=13080Ah•块13080/32=409Ah,409/2=205Ah。
由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。
见表1，因此205×1.23=252Ah。
即可选12V、65Ah电池4组(32块/组)。
注意：实际后备时间超过30min(超出一点)。
如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah电池3组(32块/组)。
注意：实际后备时间超过20min(超出一点)。
其它情况，以此类推。
举列二：2、对于126Ah•块/kVA电池容量的算法，一台120kVA的UPS，每组电池32块，如果计算时间是一小时以上，要在按上述计算后再除以一个修正系数，见表2。
UPS所需电池节数计算方法
UPS电池节数计算方法
蓄电池容量计算，以下是根据“恒功率计算法”计算的电池需求的电池容量:
恒功率放电功率W=(P*cosΦ)/(η*N*6),其中：
P为UPS功率，单位为VAo
CoS6统一取负载功率因数0.7。
η逆变器效率统一取0.95。
N为所配12V电池数量。
对于20KVA续航120分钟的计算如下：
1、UPS电源标称的额定功率为20KVA
2、UPS的电池电压为240V,电池一组的节数是20节，每节12V
3、要求续航120分钟
4、W=(20000X0.7)/(0.95X20X6)=122.81W∕cell(放电功率)根据计算所得的电池恒功率放电功率
按照1组，每单体放电功率122.81/1=122.81
按照2组，每单体放电功率122.81/2=61.41
按照3组,每单体放电功率122.81/3=40.94
按照合同要求的UPS后备时间(120分钟)，选择对应后备时间的恒定放电功率值大于等
于计算所需功率值的电池型号(蓄电池单体放电终止电压取L75V)。
以山特蓄电池为例，从产品说明书查看相关数据，如下：
所以选用C12-100的电池，需要2组。
在线UPS配备电池的计算方法
在线UPS配备电池的计算方法a. 基本公式：负载的有功功率×支持时间= 电池放出容量×电池电压×UPS逆变效率其中：负载的有功功率= 负载总功率×负载的功率因数UPS逆变效率≈0.9电池放出容量= 电池标称容量×电池放电效率电池放电效率与放电电流或放电时间有关，可参照下表确定：放电电流2C 1C 0.6C .4C .2C 0.1C 0.05C放电时间12min 30min 1h 2h 4h 9h 20h放电效率0.4 0.5 0.6 0.7 0.8 0.9 1b. 计算公式：负载的有功功率×支持时间=电池放出容量×电池电压×UPS逆变效率c. 计算举例：例：负载总功率3000VA，负载功率因数0.7，UPS电池电压96V，要求支持时间1小时，求应选用的电池容量。
计算：3000(VA)×0.7×1(h) =电池放出容量×96×0.9得出：电池放出容量= 24.3(Ah)电池标称容量= 24.3/0.6 = 40.5(Ah)结果：可选用38Ah 的电池（12V/38Ah 电池8块）计算实例题目：2KVA 要求1小时，配电池？AH ？块l 该UPS要求直流输入电压96V（固定的），因为1块电池的标准电压是12V。
所以配8块l 配电池大小的计算方法公式。
设需要？安时的电池。
2000VA*1(小时)*0.7=？(ah) *12(v) * 8* 0.9 解得？=26电池标称容量= 16/0.6 = 26(Ah)所以配24AH电池8块注：有效W = VA×功率因数功率因数f=0.6~0.8实际所有负载的总和∑Pi=可得到实际负载容量P×f在线式UPS的电源效率一般能够达到90％以上2、问题：10KVA 要求1小时，配电池？AH ？块l 该UPS要求直流输入电压576V （实际上是分2组，各为288V接入，详见后面），因为1块电池的标准电压是12V。
如何计算UPS所配电池的数量
UPS蓄电池配置数量计算得简单方法UＰS得额定容量就是指ＵPＳ得最大输出功率(电压Ｖ与电流A得乘积)。
通常市场上所售得UＰS电源,容量较小得以“W”(瓦特)为单位来标识;超过1千瓦时,用“VＡ”(伏安)标识,“Ｗ”与“VA”值就是有区别得。
这就要求我们必须区别具体情况来选择ＵPＳ。
一般来讲,1千瓦以内得小容量ＵPS一般都用“W”表示容量,容量在１ＫVA~50０KVA得ＵPS 都用VA而不就是W来表示容量。
事实上,“W”总就是小于等于“VＡ”。
它们之间得换算关系可用如下公式计算出来：Ｗ= VA×功率因数。
功率因数在0~１之间，它表示了负载电流做得有用功(W)得百分比。
只有电热器或电灯泡等得功率因数为1。
对于其她设备来说,有一部分负载没有作功。
这部分电流就是谐波或电抗电流，它就是负载特性引起得。
由于有这部分电流,所以“ ＶＡ”值比“W”值大,在功率因数为1时，“W”与“VA”值相同。
那么在我们为计算机等设备选配UPS电源时，怎样选择合适得UPS容量？若选择不当,通常会出现以下两种情况,一就是容量过小,即所谓小马拉大车，很可能会造成设备得损坏；另一种情况就是容量过大,造成资金得浪费。
因此,正确地选择UPＳ得容量对网络管理人员来说就是一件重要得事情。
一般来讲,ＵPＳ在容量选择应考虑以下因素:实际负载情况:Ｐ=∑Pi/f即实际所有负载得总与∑Pi，再除以功率因数f,f=0、6～0、8,即可得到实际负载容量Ｐ。
电池供电时间计算电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。
一般计算UＰS电池供电时间，可以计算出电池放电电流,然后根据电池放电曲线查出其放电时间。
电池放电电流可以按以下经验公式计算:放电电流＝UPS容量(ＶＡ）×功率因数/电池放电平均电压×效率如要计算实际负载放电时间,只需将UPS容量换为实际负载容量即可。
从以上得公式7８0/0、６=130０W=1、3KＶA,瑞卡特W3KＢ就是3ＫＶA容量得应该能维持2小时电力,如果还怕不够得话可以选容量5ＫVA得，当然价格要比３KVＡ得贵一些。
UPS电源电池配置的计算方法
UPS电源电池配置的计算方法UPS的额定容量是指UPS的最大输出功率（电压V和电流A的乘积）。
通常市场上所售的UPS电源，中山UPS电源珠海UPS电源容量较小的以“W”（瓦特）为单位来标识；超过1千瓦时，用“V A”（伏安）标识，“W”与“V A”值是有区别的。
这就要求我们必须区别具体情况来选择UPS。
一般来讲，1千瓦以内的小容量UPS一般都用“W”表示容量，容量在1KV A～500KV A的UPS都用V A而不是W来表示容量。
事实上，“W”总是小于等于“V A”。
它们之间的换算关系可用如下公式计算出来：W=V A ×功率因数。
功率因数在0～1之间，它表示了负载电流做的有用功（W）的百分比。
只有电热器或电灯泡等的功率因数为1。
对于其他设备来说，有一部分负载没有作功。
这部分电流是谐波或电抗电流，它是负载特性引起的。
由于有这部分电流，所以“V A”值比“W”值大，在功率因数为1时，“W”和“V A”值相同。
那么在我们为计算机等设备选配UPS电源时，怎样选择合适的UPS容量？若选择不当，通常会出现以下两种情况，一是容量过小，即所谓小马拉大车，很可能会造成设备的损坏；另一种情况是容量过大，造成资金的浪费。
因此，正确地选择UPS的容量对网络管理人员来说是一件重要的事情。
一般来讲，UPS在容量选择应考虑以下因素：实际负载情况：P=∑Pi/f即实际所有负载的总和∑Pi，再除以功率因数f，f=0.6~0.8,即可得到实际负载容量P。
给你提供一个简单的计算方法:1.你要计算的话要把实际负载W转换为V A.服务器等设备一般功率因素是0.8(如果是8000W 的话就是8000/0.8=10000V A)。
2.电池包的选型,现在主流电池都是12V的不同的是"AH数",也是就"安时数",一般UPS的电池要求都是12的倍数.说到这不知道你理解了没有,打个比方如果电池包是24V是话那就要用两组12V的并联(道理你应该清楚吧?)另外AH数是电池上标的,有很多种。
UPS不间断电源电池容量计算公式
电池容量计算一、 计算方法根据UPS 所带负载功率，计算出电池单格放电功率，再对应查电池恒功率放电特性表，找出符合放电要求的电池型号及数量，如以下计算公式：UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数说明：山特UPS 逆变效率为0.95； 山特3C15KS 单组电池格数为120； 山特3C3 40KS 单组电池格数为192. 二、车站通信设备UPS （3C15KS ）电池配置因部分设备因部分设备（（3.5KW ）要求电池供电4小时，小时，其余设备（其余设备（6.5KW ）只要求供电1小时，故可按10KW 供电1小时所需电池数加3.5KW 继续供电3小时所需电池数。
即小时所需电池数。
即UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数10000÷10000÷0.95÷0.95÷0.95÷120=87.72Watts/Cells 120=87.72Watts/Cells 3500÷3500÷0.95÷0.95÷0.95÷120=30.7Watts/Cells 120=30.7Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格 60分钟放电瓦特数为112Watts/Cells ，满足放电要求。
选取，满足放电要求。
选取 12V 100AH 电池电池 20 只。
12V100AH 型号电池单格180分钟放电瓦特数为48.9Watts/Cells ，满足放电要求。
选取选取 12V 100AH 电池电池 20 只。
故共需12V100AH 电池2组共40只。
只。
三、汉溪控制中心通信设备UPS （3C15KS ）电池配置UPS 电池单格放电功率（Watts/Cells ）= 负载功率÷逆变效率÷电池格数9000÷9000÷0.95÷0.95÷0.95÷120=78.95Watts/Cells 120=78.95Watts/Cells 查电池恒功率放电特性表， 12V100AH 型号电池单格240分钟放电瓦特数为40.4Watts/Cells ，2组为80.8 80.8 Watts/Cells Watts/Cells ，满足放电要求。
ups电池配置计算
ups电池配置按公式计算的话，相当的麻烦，在实际项目中或与厂商的交流中，常常遇到这样的情况，根据UPS的输出容量和所要求的后备时间、需快速、粗略地给出相关电池的配置。
而ups本身的计算方法非常复杂，一般人根本无法操作，所以掌握简单的方法或估算可以迅速做出结果，在实际中节约了时间。
一、ups的简单方法对于ups的公式计算，我们在之前曾提到过，算起来比较复杂，很多人也不理解，那么今天我们来了解下简单的计算方法。
使用时按下列公式计算：所需电池容量(Ah)= UPS容量（KVA）×109（Ah.块）/KVA/每组电池块数举例一：例如：对于109Ah•块/kVA设计UPS电池容量的算法，一台120kVA的UPS，每组电池32块，要求后备时间60min(即1h)。
则所需电池容量为（60min）：120kVA×109Ah•块/kVA=13080Ah•块,13080Ah•块/32块=409(Ah),即可选12V，100Ah电池4组(32块/组)。
注意：实际后备时间不足与60min接近。
如果每组33块,则13080/33=396Ah，同样可选12V、100Ah电池4组(33块/组)。
注意：33块/组实际后备时间超过60min(超出一点)。
如果要求后备时间为30min时：则109×120=13080Ah•块13080/32=409Ah,409/2=205Ah。
由于电池的放电功率与放电时间不是线性的，即不能只简单除以2，还需乘以修正系数。
见表1，因此205×1.23=252Ah。
即可选12V、65Ah电池4组(32块/组)。
注意：实际后备时间超过30min(超出一点)。
如果要求后备时间20min时：则409/3=136Ah，还需乘以修正系数，见表1,136×1.41=192Ah,即可选12V、65Ah 电池3组(32块/组)。
注意：实际后备时间超过20min(超出一点)。
如何计算UPS所配电池的数量
如何计算UPS所配电池的数量？电池总数=（功率/直流电压*小时”每块安时*每组块数其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下（电池每块以12V为计算依据）：1k 36V 3块2-5K 96V 8块6-20K 240V 20 块20K 以上384V 32 块举例来说，配置一台5K 8小时延时的UPS其功率为5000,直流电压为96V,每组电池8 块，配置100AH 电池，其所需电池总数为：（5000/96*8）/100*8=32 块UPS—Uninterruptible Power System 是不间断电源系统的简称。
作用是提供不间断的稳定可靠的交流电源，在市电中断（停电）时UPS之所以能不间断的供电。
是有蓄电池储能的结果。
所能供电时间的长短由蓄电池的容量大小决定。
现将UPS蓄电池配置的计算方法介绍如下：一、下列因素影响备用时间：1、负载总功率P总（W），考虑到UPS的功率因数，在计算时可直接以P总的伏安（VA）为单位来计算。
2、V低是蓄电池放电后的终止电压（V）, 2V电池V低=1.7V; 12V电池V低=10.2V3、V浮是蓄电池的浮充电压（V），2V电池V浮=2.3V; 12V电池V浮=13.8V4、K h为电池容量换算系数（C t/C io），10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.625、I为电池工作电流（A），T为连续放电时间（H），V为UPS外接电池的直流供电电压（V）二、计算方法1、12V单体电池的数量N : N=V+ 12 2V单体电池的数量为6N2、电池工作电流I: l=P总十V3、实际电池容量C: C=IX T+ K h例如：功率为1KVA的电源备用时间4小时，选择科士达UPS的型号为HP9101H, V=36V, 则①N=36V+ 12V=3 节②I=1000VA-36V=28A③C=24AX 4H-0.9=124AH④电池的配量可选用100AH 一组3节，或65AH二组6节，选用的结果有偏离，这要看用户的需求和成本的考虑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS蓄电池配置数量计算的简单方法UPS的额定容量是指UPS的最大输出功率（电压V和电流A的乘积）。
通常市场上所售的UPS电源，容量较小的以“W”（瓦特）为单位来标识；超过1千瓦时，用“VA”（伏安）标识，“W”与“VA”值是有区别的。
这就要求我们必须区别具体情况来选择UPS。
一般来讲，1千瓦以内的小容量UPS一般都用“W”表示容量，容量在1KVA～500KVA的 UPS 都用VA而不是W来表示容量。
事实上，“W”总是小于等于“VA”。
它们之间的换算关系可用如下公式计算出来：W = VA×功率因数。
功率因数在0～1之间，它表示了负载电流做的有用功（W）的百分比。
只有电热器或电灯泡等的功率因数为1。
对于其他设备来说，有一部分负载没有作功。
这部分电流是谐波或电抗电流，它是负载特性引起的。
由于有这部分电流，所以“ VA”值比“W”值大，在功率因数为1时，“W”和“VA”值相同。
那么在我们为计算机等设备选配UPS电源时，怎样选择合适的UPS容量？若选择不当，通常会出现以下两种情况，一是容量过小，即所谓小马拉大车，很可能会造成设备的损坏；另一种情况是容量过大，造成资金的浪费。
因此，正确地选择UPS的容量对网络管理人员来说是一件重要的事情。
一般来讲，UPS在容量选择应考虑以下因素：
实际负载情况：P=∑Pi/f
即实际所有负载的总和∑Pi，再除以功率因数f，f=0.6~0.8,即可得到实际负载容量P。
电池供电时间计算
电池供电时间主要受负载大小、电池容量、环境温度、电池放电截止电压等因素影响。
一般计算
UPS电池供电时间,可以计算出电池放电电流,然后根据电池放电曲线查出其放
电时间。
电池放电电
流可以按以下经验公式计算:
放电电流=UPS容量(VA)×功率因数/电池放电平均电压×效率
如要计算实际负载放电时间,只需将UPS容量换为实际负载容量即可。
从以上的公式780/0.6=1300W=1.3KVA,瑞卡特W3KB是3KVA容量的应该能维持2小时电力,如果还怕不够的话可以选容量5KVA的,当然价格要比3KVA的贵一些。
以上信息供你参考.
给你提供一个简单的计算方法:
1.你要计算的话要把实际负载W转换为VA.服务器等设备一般功率因素是0.8(如果是8000W的话就是8000/0.8=10000VA)。
2.电池包的选型,现在主流电池都是12V的不同的是"AH数",也是就"安时数",一般UPS的电池要求都是12的倍数.说到这不知道你理解了没有,打个比方如果电池包是24V的话那就要用两组12V的并联(道理你应该清楚吧?)另外AH数是电池上标的,有很多种。
3.然后我们就算每组电池的电池数,一个很简单的算法,但是并不是非常精确( 电池包电压数*AH*电池个数=负载功率*延时时间 )根据这个你算出电池个数来就可以了。
UPS不间断电源蓄电池计算方法
在采购工业控制中的UPS不间断电源时，面对品牌各异的UPS，其性能指标也是林林总总，简单地从品牌、价格、直观地性能指标来选择，不仅让奸商大快，更是采购环节的一大失责。
下面就针对UPS不间断电源的电池数量和后备时间两个切入点来看看。
本文以一个典型投标案例来进行对比：
三家公司投标产品基本能够满足使用要求。
关键在于对投标产品电池后备时间计算方法的区别。
艾默生网络能源计算方法中，电池的放电系数按0.8计，即每节电池标称为12V 100Ah也就是1200W，实际可放电功率1200×0.8=960W。
而梅兰日兰和BEST的计算方法中每节电池的可放电功率按750W计。
若分别按德国阳光电池标称的指标：每节电池可放电功率为770W计算，和按照山西创同认为的每节电池可放电功率为960W计算，各家需配电池组数计后备时间如下表：
通过计算对比,针对蓄电池数量和后备时间实在的问题就暴露出来，由蓄电池数量多少造成的价格差异问题也就凸现出来。
如何计算UPS所配电池的数量
电池总数＝(功率/直流电压*小时)/每块安时*每组块数
其中功率为UPS的功率，直流电压为UPS电池供电所要求的电压，不同功率的UPS直流电压不同，每组块数为所要求电池的最小块数，一般配置电池时，必须为每组块数的整数倍，常见的UPS直流电压和每组块数如下（电池每块以12V为计算依据）：
1k 36V 3块
2-5K 96V 8块
6-20K 240V 20块
20K 以上384V 32块
举例来说，配置一台5K 8小时延时的UPS,其功率为5000，直流电压为96V，每组电池8块，配置100AH电池，其所需电池总数为：(5000/96*8)/100*8=32 块
基本公式：
负载的有功功率×支持时间= 电池放出容量×电池电压×UPS逆变效率
其中：负载的有功功率= 负载总功率×负载的功率因数
UPS逆变效率≈0.9
电池放出容量= 电池标称容量×电池放电效率
电池放电效率与放电电流或放电时间有关，可参照下表确定：
放电电流2C 1C 0.6C .4C .2C 0.1C 0.05C
放电时间12min 30min 1h 2h 4h 9h 20h
放电效率0.4 0.5 0.6 0.7 0.8 0.9 1
b. 计算公式：
负载的有功功率×支持时间=电池放出容量×电池电压×UPS逆变效率
c. 计算举例：
例：负载总功率3000VA，负载功率因数0.7，UPS电池电压96V，要求支持时间1小时，求应选用的电池容量。
计算：
3000(VA)×0.7×1(h) =电池放出容量×96×0.9
得出：电池放出容量= 24.3(Ah)
电池标称容量= 24.3/0.6 = 40.5(Ah)
结果：可选用38Ah 的电池（12V/38Ah 电池8块。
