HP LaserJet P1606dn打印机拆机教程-更换定影膜
2016新编HP1600机器拆解——定影部分

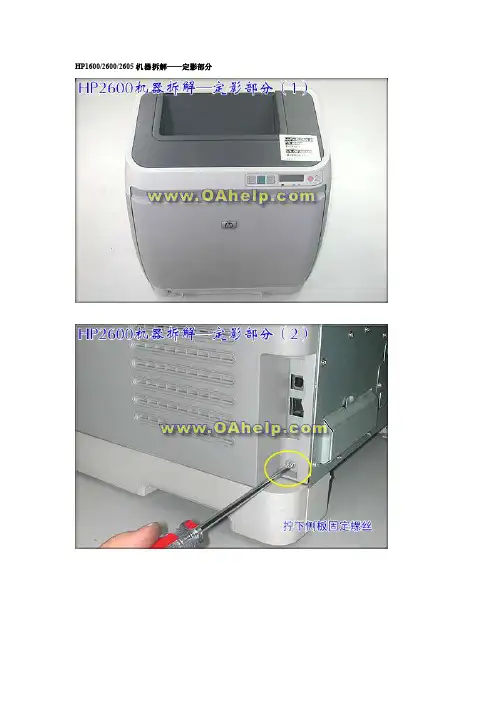

HP1600/2600/2605机器拆解——定影部分干部教育培训工作总结[干部教育培训工作总结] 年干部教育培训工作,在县委的正确领导下,根据市委组织部提出的任务和要求,结合我县实际,以兴起学习贯彻“三个代表”重要思想新高潮为重点,全面启动“大教育、大培训”工作,取得了一定的成效,干部教育培训工作总结。
现总结报告如下:一、基本情况全县共有干部**人,其中中共党员**人,大学本科以上学历**人,大专学历**人,中专学历**人,高中及以下学历**人。
**年,以县委党校、县行政学校为主阵地,举办各类培训**期,培训在职干部**人,占在职干部总数的**.*%,培训农村党员、干部**人,其中:举办科级领导干部轮训班*期,培训**人;举办科级领导干部“三个代表”重要思想专题学习班*期,培训**人;举办科级以下公务员培训班*期,培训**人;举办企业经营管理者培训班*期,培训**人;举办专业技术人员培训班*期,培训**人;举办非中共党员干部培训班*期,培训**人;举办理论骨干培训班*期,培训**人;举办妇女干部培训班*期,培训**人;举办基层团干培训班*期,培训**人;举办农村党支部书记、村主任培训班各*期,培训**人,达到了每年培训在职干部五分之一的要求,超额完成了培训任务。
另外,上派了*名县级领导干部、**名科级领导干部、*名中级以上职称的专业技术人员参加盛市委党校的培训,有**名县级领导参加了市委组织部、市委党校举办的“三个代表”重要思想轮训班,全面完成了上级的调学任务。
二、主要做法(一)着力抓好集中正规化培训1、加强领导,提高培训工作的计划性。
按照“党管人才”的原则,充分发挥牵头抓总作用,成立了县委干部培训教育工作领导小组,制定下发了《关于开展大规模培训干部工作的意见》和《**年度党员干部培训计划》,转发了市委办公室《关于印发〈吉安市干部“大教育、大培训”学分制实施办法〉的通知》。
并按照干部管理权限把各项培训任务逐一分解,落实责任,县、乡财政安排预算,确保了培训经费,切实提高了培训工作的计划性。
部分惠普打印机一体机拆机方法
部分惠普打印机/一体机拆机方法一、2128(1)将四颗螺丝拧开,如图1所示。
将整个机器上盖拆下。
拆下上盖时应注意慢抬,以免损伤机器内的控制面板及扫描组件与主板的连接线,如图2所示。
图1图2(2)拆除图3上所示的六颗螺丝,便可以拆下笔架,拆除时应注意笔架与主板的连接线。
如图3所示。
图3(3)将后挡纸板取下,拆下最右边的清洁单元,然后拧下中间的螺丝和左边的卡子,便可以拆除整个进纸单元。
如图4所示。
图4(4)拧下螺丝,拆除马达,便可以取下主板。
如图5所示。
图5(5)取下整个玻璃板,便可以拆下扫描头组件,取下玻璃板时应注意控制面板下的数据线。
如图6所示。
图6二、3508/3608(1)将图1所示的控制面板按图2所示的黄色箭头方向打开。
图1图2(2)将图3中红圈中的螺丝拧下来,取下话筒下边的盖子。
图3 (3)拧下图4中2个红圈处的螺丝。
图4 (4)将图5中3个孔处的螺丝拧下来。
图5(5)将图6中红圈处的螺丝拧下来,并把后挡板按图6中黄色箭头的方向取下来,就可以拿下中间的壳了。
图6(6)拔掉图7、图8中所示的各连接到板上的数据线。
图6图7(7)把固定板的螺丝拧下来,就可以把板取下来了。
如图8红圈所示。
图8(8)将图9红圈处的铁板取下来,取下时要小心两边的卡子。
图9(9)将扫描组件取下来的时候注意图10中两个红圈处的卡子。
图10 (10)然后即可拆卸机器。
如图11、图12所示。
图11图12打印机下半部分的拆卸方法参见DJ3000系列。
如图13所示。
图13三、5328(1)取下机器的白色外盖。
如图1、图2所示。
图1将这个白色的盖取下来图2(2)将控制面板的外盖取下来。
如图3、图4所示。
图3图4(3)将图5中红圈处的2个小堵塞物拿下来,这里有2颗螺丝。
图5(4)将2颗螺丝拧下来,就可以取下控制面板了。
如图6所示。
图6(5)将固定侧盖的螺丝拧下来。
如图7所示。
图7(6)取下侧盖时注意机器低部的卡子。
如图8所示。
图8(7)取下白色的盖子。
兄弟激光打印机定影拆解图
兄弟激光机都一样的,所以我做了7010机器的图解,不为别的,只为了方便大家的拆装,为大家节省时间.做的不好请谅解!!
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:。
激光打印机显影机构的结构与拆卸_新版打印机常见故障实修演练_[共5页]

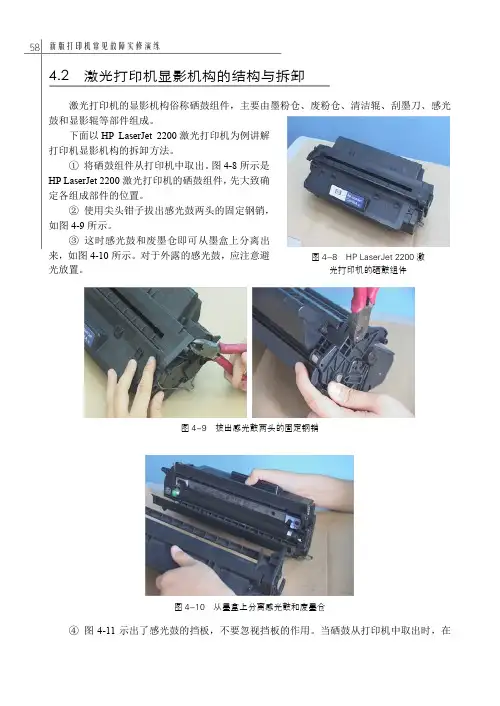

新版打印机常见故障实修演练
584.2 激光打印机显影机构的结构与拆卸
激光打印机的显影机构俗称硒鼓组件,主要由墨粉仓、废粉仓、清洁辊、刮墨刀、感光鼓和显影辊等部件组成。
下面以HP LaserJet 2200激光打印机为例讲解
打印机显影机构的拆卸方法。
① 将硒鼓组件从打印机中取出。
图4-8所示是
HP LaserJet 2200激光打印机的硒鼓组件,先大致确
定各组成部件的位置。
② 使用尖头钳子拔出感光鼓两头的固定钢销,
如图4-9所示。
③ 这时感光鼓和废墨仓即可从墨盒上分离出来,如图4-10所示。
对于外露的感光鼓,应注意避光放置。
图4-9 拔出感光鼓两头的固定钢销
图4-10 从墨盒上分离感光鼓和废墨仓
④ 图4-11示出了感光鼓的挡板,不要忽视挡板的作用。
当硒鼓从打印机中取出时,在 图4-8 HP LaserJet 2200激
光打印机的硒鼓组件。
【精品】激光打印机定影器的组成以及维修
激光打印机定影器的组成以及维修众所周知,激光打印机打印需要经过消充电、曝光、转印,最后将图像定影在介质上,目前一般采用热定影。
定影器,又称加热组件,已经转印完毕的打印介质通过加热组件上下辊之间的狭缝,在高温高压下,将显影剂熔化并渗入到纸张纤维内,即实现了定影。
按照加热器的形式分,加热部件主要有三种形式:陶瓷加热形式、灯管加热形式、电磁感应加热形式。
但不论哪种形式的加热,其温控都是通过热敏元件感应温度变化,通过IC电路控制定影温度。
1加热器的分类:1。
1灯管加热方式。
激光打印机传统的热定影器为灯管式加热,上辊组件主要是由固定在内层的加热灯管和外面可回转的金属上辊组成,金属上辊的外表面覆有起隔离作用的薄层(一般为氟涂层),下辊是由表面包覆着柔软橡胶层的金属辊芯组成。
为了缩短激光打印机的预热时间和提高打印速度,有些打印机采用双灯管加热,如:HP5SI、HP8100、HP4500等机型,而HP9000系列机型,则有三个加热灯管.1.2陶瓷片加热形式为了在节能的条件下,缩短激光打印机的预热时间,后来推出陶瓷片定向加热器。
与传统的定影辊加热方式不同,陶瓷定向加热方式的上辊组件使用一条厚度不足0.1mm的薄膜(定影膜)代替原先的铝基上辊,它的转动也是依靠下辊对其摩擦而获得的。
间长等优点.1.3电磁感应加热形式电磁感应形式加热的定影器的基本构造除了加热器本身之外,与陶瓷片定向加热形式的加热组件基本一致。
除了保持陶瓷片定向加热的固有优点外,预热时间更短。
HP4600激光打印机采用的就是这种定影器.2加热组件主要部件功用及维护介绍:2。
1.加热辊及其维护。
采用灯管加热方式的加热辊用无缝铝合金管制成,管壁厚度在1~3mm之间,表面覆有其隔离作用的氟树脂。
当打印纸被卡在定影装置内时,切不可用尖锐的硬物(如镊子)强行取出,这样会损坏加热辊表面涂层,影响以后定影过程中墨粉图像的完整。
定影加热辊在长期使用后将可能粘上一层墨粉,会影响定影效果。
内部培训专用文档--HP LaserJet P1007、1008、1106、1108如何拆装加热组件?如何更换定影膜?
卸下此排线槽
12
3 颗螺丝,拆 下加热组件
上海能佳商贸有限公司 | 内部培训专用文档
作者:Zongwei.chan
日期:2013/4/3
13
上海能佳商贸有限公司 | 内部培训专用文档
作者:Zongwei.chan
日期:2013/4/3
拆下定影膜
19
擦除加热陶瓷片 表面油污
上海能佳商贸有限公司 | 内部培训专用文档
作者:Zongwei.chan
日期:2013/4/3
加热陶瓷片下 方的热敏电阻
加热陶瓷片下 方的热保险
20
注意安装方向不 要弄错, 否则导致 陶瓷片烧毁
上海能佳商贸有限公司 | 内部培训专用文档
日期:2013/4/3
日期:2013/4/3
25
安装压力杆
恢复安装:压力杆安装压力弹簧安装定影上盖清洁机器内部安装加热组件主板 外壳清洁外壳贴上保修电话填写维修单交付用户------结束!-----上海能佳商贸有限公司 | 内部培训专用文档
作者:Zongwei.chan
上海能佳商贸有限公司
内部培训专用文档
HP LaserJet P1007、1008、1106、1108 如何拆装加热组件?如何 更换定影膜?
Zongwei.chen 发布日期:2013/4/3
上海能佳商贸有限公司 | 内部培训专用文档
7
用心观察,是可 以看到卡扣所在 位置箭头的!
上海能佳商贸有限公司 | 内部培训专用文档
作者:Zongwei.chan
日期:2013/4/3
8
拆除右盖后的 样子
顶开此处硒 鼓驱动齿轮 活动铰链
ColorLaserjetProMFPM系列打印机拆机手册
Color LASERJET PRO 100 COLOR MFP M175 系列打印机拆机手册提示:提供有用的提示或快捷方式。
说明:提供用于解释某个概念或完成某项任务的重要信息。
注意:指出为避免丢失数据或损坏产品您应当遵循的流程。
警告!针对您应当遵循的特定流程提供告警,以避免人身伤害、灾难性数据损失或对产品的重大损害。
1 拆卸和更换●简介●拆卸和更换策略●静电放电●需要准备的工具●维修方法●拆卸和更换流程简介本章仅介绍如何拆卸和更换现场可更换部件(FRU)。
更换FRU通常与拆卸FRU相反。
个别情况下,会针对难点或关键更换流程提供说明和提示。
惠普不支持个别部件的维修或组件检修。
主意每枚螺钉的长度、直径、颜色、类型和位置。
确保重新装配时每枚螺钉回到其原始位置。
走线不正确或线束松散会干扰其它内部组件,甚至造成这些内部组件损坏或破损。
磨损或过紧的线束难以发现。
更换线束时,请始终采用提供的线圈(wire loop)、钻点(lance point)或导线槽(wire-harness guide)和定位器(retainer)。
拆卸和更换策略警告!关闭产品,等待5分钟,然后在尝试维修产品之前拔掉电源线。
如果不遵循这一警告,会导致严重的人身伤害,还会对产品造成损害。
检修期间,电源必须处于打开状态以进行特定功能检查。
不过,在拆卸部件时需要断开电源。
千万不要在保护套已从激光/扫描组件中拆除时对产品进行操作或维修。
反射光束虽然不可见,但仍会伤害您的眼睛。
钣金件的边缘会很尖锐,处理时需要格外小心。
注意:拆卸或安装过程中不要弯曲或折叠柔性扁平线缆(FFC)。
此外,不要拉直FFC中处于弯曲状态的部分。
您必须将所有FFC完全安装到其连接器中。
未能完全将FFC安装到连接器中会导致电路板(PCA)短路。
说明:要安装自攻丝螺钉,首先将其沿逆时针方向转动,使其与现有的螺纹类型(thread pattern)对齐,然后再小心地将其沿顺时针方向旋转,将其拧紧。
激光打印机定影维修详解
激光打印机热定影器的组成以及维护众所周知,激光打印机打印需要经过消充电、曝光、转印,最后将图像定影在介质上,目前一般采用热定影。
定影器,又称加热组件,已经转印完毕的打印介质通过加热组件上下辊之间的狭缝,在高温高压下,将显影剂熔化并渗入到纸张纤维内,即实现了定影。
按照加热器的形式分,加热部件主要有三种形式:陶瓷加热形式、灯管加热形式、电磁感应加热形式。
但不论哪种形式的加热,其温控都是通过热敏元件感应温度变化,通过IC 电路控制定影温度。
1 加热器的分类:1.1 灯管加热方式。
激光打印机传统的热定影器为灯管式加热,上辊组件主要是由固定在内层的加热灯管和外面可回转的金属上辊组成,金属上辊的外表面覆有起隔离作用的薄层(一般为氟涂层),下辊是由表面包覆着柔软橡胶层的金属辊芯组成。
为了缩短激光打印机的预热时间和提高打印速度,有些打印机采用双灯管加热,如:HP5SI、HP8100、HP4500等机型,而HP9000系列机型,则有三个加热灯管。
1.2 陶瓷片加热形式为了在节能的条件下,缩短激光打印机的预热时间,后来推出陶瓷片定向加热器。
与传统的定影辊加热方式不同,陶瓷定向加热方式的上辊组件使用一条厚度不足0.1mm 的薄膜(定影膜)代替原先的铝基上辊,它的转动也是依靠下辊对其摩擦而获得的。
间长等优点。
1.3 电磁感应加热形式电磁感应形式加热的定影器的基本构造除了加热器本身之外,与陶瓷片定向加热形式的加热组件基本一致。
除了保持陶瓷片定向加热的固有优点外,预热时间更短。
HP4600 激光打印机采用的就是这种定影器。
2 加热组件主要部件功用及维护介绍:2.1.加热辊及其维护。
采用灯管加热方式的加热辊用无缝铝合金管制成,管壁厚度在1~3mm之间,表面覆有其隔离作用的氟树脂。
当打印纸被卡在定影装置内时,切不可用尖锐的硬物(如镊子)强行取出,这样会损坏加热辊表面涂层,影响以后定影过程中墨粉图像的完整。
定影加热辊在长期使用后将可能粘上一层墨粉,会影响定影效果。
P1606dn网络打印机安装教程
HP LaserJet Professional P1606dn 网络打印机安装教程
1、打开浏览器,输入http://192.168.8.8(公司内网、不含来宾网络)
2、点击“HP Smart Install”
标签下的“Download”下
载驱动(不要修改下载名
称)
3、打开驱动进行自动安装。
4、安装结束时,取消勾选“注
册产品”、“打印测试页”
5、驱动部分完成安装,弹出“帮助导航”,右上角关闭。
6、取消“双向打印”(非双面打印)
a)点击Windows 图标(),--“设置”然后点击“设备和打印机”。
b)右键点击HP P1606dn,然后点击“属性”。
(Windows7 为“打印机属性”)
c)点击“端口”选项卡。
图 1: 打印机属性中的“端口”选项卡
d)确保没有选中“启用双向支持”复选框。
如果已选中,请点击该复选框,点击“应用”,
或“确定”。
7、安装配置完成,打印机安装完成。
(仅供参考)HP LaserJet P1606dn打印机拆机教程-更换定影膜
HP LaserJet P1606dn打印机拆机教程——更换定影膜1、首先断开电源,取出硒鼓,将硒鼓仓的两根拉杆和上盖的一根感应杆卸下来,机器冷却30分钟。
2、取左侧盖:先扭下后面USB和网线孔旁边的镙丝撬红圈的位置,然后前盖左侧也撬一下,就能将左侧盖取下来了3、接下来取右侧盖,先取镙丝,再底部和前盖右侧都撬一下,取下右侧盖。
4、取上盖:首先要取下控制面板,然后取出控制面板,注意要从靠近按键这一端向上提,就出来了。
再扭下图红圈处的镙丝,5、再拆后盖:固定后盖的有4颗镙丝,这是拆下后的,然后还有个定影组件的盖子,只有2个卡扣,6、接下来就是这次工作的重点了,拆定影组件出来:先卸下左侧的接口板,下图菱形区域是上盖控制面板的连线,在拆上盖那一步就应该取下来的,扭下红圈中的3颗镙丝卸下接口板,然后将左侧长方形区域的各种线插头取出,然后取下两块塑料片和两个支撑架,这个忘记拍照了然后将该散开的线弄开,这个不说都会明白的,再将定影组件上的3颗镙丝取下,右边上方一颗,下方左右各一颗,要小心的是下图这个位置在架子上有一个卡扣,将白色塑料卡扣尾部提起,沿这根轴旋转一下就能取出拆下来的定影组件7、 拆下上图红圈中的两颗镙丝,取出盖子,再将下图中红圈处的弹簧取下,就能拿出定影上下辊了,注意这个是高温组件,所以一定要断开电源冷却后才能碰它,不然脱皮了不要在心里骂我啊。
8、从上图可以看出,定影膜一端已经烂的不成样子了,将上图红圈处的轴端套子取下,就能取出破损的定影膜了,清洁上辊组件,可用布条沾少许酒精清洁(一定要清浩干净,以免再次损坏定影膜),取定影硅脂少许(不宜过多)均匀涂于陶瓷片上,切记定影膜表面不能沾上硅胶,以免造成定影膜打滑,而出现定影部份卡纸;9、取出新的定影膜,用手握住定影膜装上,注意慢慢地旋转插入,用手转动定影膜若干圈,当感觉定影膜转动顺畅之后,就可以把定影膜组件和下辊组装在一起了;检查定影下辊轴套,看是否有磨损,若有磨损,则需要立刻更换。
兄弟激光打印机定影拆解图
兄弟激光机都一样的,所以我做了7010机器的图解,不为别的,只为了方便大家的拆装,为大家节省时间.做的不好请谅解!!
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:
此主题相关图片如下:。
HP更换定影膜图解
HP1020打印机更换定影膜步骤及图解1.拆卸两侧盖子步骤如下:这里要注意找到“暗扣”的位置,使用小一字螺丝刀撬起来侧边盖板打开后就可以看到主板(右侧)同样的方法把左侧盖板卸下就可以看到电源板部分打开上盖,机子右边有一个卡子,拆这个的时候要小心,别让这小东西给跑了;拆卸方法看下图二这就是刚才那个小东西,拆掉那个盖子后把它扣回原处,以免弄丢已经上回原处了接着我们拆卸上盖这时拆掉盖子后的样子接着我们拆卸定影组件部分,需要拆卸三颗螺丝(左两个,右一个);还要拆卸连接线拆卸线之前请认真观察线的位置,还有红色接地线的位置,怕错的用笔在纸上记录一下,或用手机拍个照,以防止接错,出现故障这个是拆卸下来的组件全图拆卸组件上盖,左右各一个螺丝,拆掉即可分开,下图是分开后的图片接下来拆卸两侧的弹簧扣弹簧扣和耳柄拆卸后的图片如下下图是定影膜损坏常见的两种破损情况取下定影膜组件,需要把连接线,沿着卡扣位取下连接线绕到下图右端后即可把定影膜组件向上取出取下破损的定影膜,轻轻取下下图左端的黑色夹扣,把定影膜单向抽出,不需要去动下图右侧的触点卡扣清理陶瓷片周边的污垢,特别是因定影膜破损,凝结的黑色块状污垢,清理干净后上固态或液态专用硅脂硅油,均匀的涂抹固体硅脂涂抹液态硅油涂抹下图是新的定影膜,需要注意的是定影膜一端有黑边的这头要和下压辊(下图红色的那个)下图右侧的黑色皮圈处在同一边复位装好机器内部清理一下漏粉把定影组件原位装回,需要注意的是导线的安装红色接地线一定要记得接最后盖板安装,复原机器提示:打印机维修其实并不难,重点在于一些技巧,接到一台机器,不要忙于修,首先细心的检测,这个过程要比维修的时间长。
在拆除和安装的时候,用笔和纸记下步骤,这样对自己独立完成一个任务是非常有好处的。
内部培训专用文档--HP LaserJet P1007、1008、1106、1108如何拆装加热组件?如何更换定影膜?
上海能佳商贸有限公司| 内部培训专用文档上海能佳商贸有限公司内部培训专用文档HP LaserJet P1007、1008、1106、1108如何拆装加热组件?如何更换定影膜?Zongwei.chen发布日期:2013/4/3上海能佳商贸有限公司| 内部培训专用文档2HP LaserJet P1007、1008、1106、1108如何拆装加热组件?如何更换定影膜?1、此文档使用于:HP LJ 1010、1012、1015、1018、1020、1020Plus、1022、1022n、1007、1008、1106、1108等桌面小型A4黑白激光打印机。
2、上述机型有些许差异,本文以HP LJ P1008为例,详解机器的拆解过程。
3、首先准备好放置螺丝的盒子(在动手拆机器前、一定要准备好螺丝盒!养成好的习惯你会受益终身!)4、将机器放置在有足够大空间的桌子上,在保证安全、有空间的前提下修机器也是必要的!进入正式拆装环节:打开上→取出硒鼓→拆除前门注意左右2处搭扣,小心不要弄断!不是从这里拆哦!上海能佳商贸有限公司| 内部培训专用文档3将机器倒放,用一字螺丝刀从这里撬开,左右各一处上海能佳商贸有限公司| 内部培训专用文档4上海能佳商贸有限公司 | 内部培训专用文档5顶开一个卡扣,然后向前抽出向上取下按键上海能佳商贸有限公司 | 内部培训专用文档6顶开此处一个卡扣,拆除左侧盖将机器侧放,顶开下方一个卡扣、卸下后方1颗螺丝和1个卡上海能佳商贸有限公司 | 内部培训专用文档7用心观察,是可以看到卡扣所在位置箭头的!上海能佳商贸有限公司 | 内部培训专用文档8拆除右盖后的样子顶开此处硒鼓驱动齿轮活动铰链上海能佳商贸有限公司 | 内部培训专用文档9顶开此处上盖卡扣,左右2处。
拆除上盖上海能佳商贸有限公司 | 内部培训专用文档103颗螺丝,卸下主板上海能佳商贸有限公司 | 内部培训专用文档11拔出鼓接地线及其他线缆上海能佳商贸有限公司 | 内部培训专用文档12卸下此排线槽3颗螺丝,拆下加热组件13上海能佳商贸有限公司 | 内部培训专用文档14拆下加热组件后的样子将加热组件平稳地放在桌子上,左右2颗螺丝卸下上盖15上海能佳商贸有限公司 | 内部培训专用文档16用尖嘴钳松开左右2颗压力弹簧上海能佳商贸有限公司 | 内部培训专用文档17卸下压力释放杆,注意左右方向上海能佳商贸有限公司 | 内部培训专用文档18现在看到的就是定影薄膜组件了卸下左侧盖子上海能佳商贸有限公司 | 内部培训专用文档19拆下定影膜擦除加热陶瓷片表面油污上海能佳商贸有限公司 | 内部培训专用文档20加热陶瓷片下方的热敏电阻 加热陶瓷片下方的热保险注意安装方向不要弄错,否则导致陶瓷片烧毁上海能佳商贸有限公司 | 内部培训专用文档 21重新上油,HP 专用定影膜润滑油均匀涂抹上海能佳商贸有限公司 | 内部培训专用文档 22 使用HP 原装认证定影膜进行更换,并享有3个月保修上海能佳商贸有限公司 | 内部培训专用文档 23 检查压辊轴套是否磨损,轴套磨损会加速定影膜老化、并导致定影膜因压力不均而破损。
惠普6L打印机出纸处卡纸严重解决方案
因为出纸处卡纸严重,今天拆了一台HP LaserJet 6L打印机,并照了片,全面图解拆机过程. 首先请准备一支十字改刀,再准备一支一字改刀.以上拆机过程由青蛙亲手操作,保证原创.这是一台用了几年的HP LaserJet 6L打印机先把前面板打开按住面板下的扣条,把面板取下取出硒鼓让我们看看里面的结构这个里面最容易卡纸,运气好的话拉得出来,如有断纸屑的话就可大动干戈了先取出左侧下面的侧挡板把后面板的三个镙钉取出.取的时候注意左右两边各有一个不易发现的舌板.有一字改刀把它支开即可轻轻取出下图是从里面看的舌块最下面也有一个小舌块,小心取出即可后面板打开后,注意把上面的导纸板拉起来,以方便取出.这样我们就轻松取出了后面板上面板取出相对容易,取下上面的两个镙丝钉在前面的两个角落各有一个舌板.扣开它即可上面板也就被轻易取出让我们看看脱了衣服的打印机请注意侧面的齿轮我们将上面的推杆推上去.听到卡的一声.跟着的两个齿轮就处于离开状态这时可以用力从左边顺时针旋转滚轴,在齿轮的带到下,可以把下面的纸给一同带出.从这里可以看出,平时的轻微卡纸,如果纸断在里面,而无法拉出时,可以在前面板打开的情况下,把左边的拉杆拉上去后,用力转动滚轴即可带出.如果手已能很好的拉动纸,也建议把左边的拉杆拉上去后再拉,这样会轻松很多.拉的时候尽量试着下,注意掌握力道,以免产生断纸.当然,确有一些小纸屑掉在里面可能取不出来,这时我们就要进一步打开里面的部件了.下面请跟我一步步的来.我们要先把这跟最上面的滚轴取下,在外面有一个小舌头,抵进去.再从里面把小舌头拉住旋转两边都是这样的,同时分别旋转到90度这时,再轻轻上提,即轻松取出滚轴杆我们再进一步取出上面的盒子盖板,发现旁边有一挡板,得先把右边的挡板取出这个挡板在外面有一个小舌板,抵进去后,向外一拉就轻轻取出了.。
HP拆机步骤
HP520笔记本(图文并茂哟)由于最近风扇转的老厉害了,CPU温度也老高了,可以烤香肠了,所以我拆开了我的本本探索了一把。
(暴力+蛮力)-----非暴力者勿模仿!Author:yuexingtianDate:2009-03-22地点:417宿舍葱花的铺1.首先将硬盘和内存、无限网卡的后盖拆开。
2.再将硬盘和光驱拆下来(记得用暴力哟……嘿嘿)。
3.换个角度看看……4.拆后盖的时候,需要先将屏幕下方那个螺丝拧下来。
(之前需要将扬声器的盖子掀开。
)5.这边也有个螺丝哟。
(将后盖所有螺丝卸下,注意光驱那还有俩螺丝哟。
)6.拆开后盖后秀一下。
7.再秀……(后盖做工真粗糙……唉……)8.来个近景……9.一片狼藉……10.再来秀几张我的主板和CPU……11.看到了吗?老多土了(该清理了)……12.拆下风扇,备好清理工具(我用的是我买刮胡刀的时候送的清理胡茬的小刷子……呵呵)。
13.开始清理……Doing14.清理完毕……15.拿出我女朋友送我的小乌龟秀一下……16.小乌龟是手机插座……(拿出我的手机插上……)17.这个黄色的盒子是我哥送我的,里面是修指甲和胡子的小工具们(我暂时用它装我拆下来的螺丝们……以免丢喽螺丝。
)近景……18.将我的惠普520(KD074AA)快速安装好……(屏幕中好像还能看到自己哟……^_^)拆本收获:最大的收获是装好本后多出了两个螺丝。
拆本小结:拆笔记本过程用了我将近一个小时,然而再安装好笔记本只用了我10分钟(可能是安装笔记本的时候安装的太快,匆忙中忘记安装了两个螺丝钉)。
鸣谢:葱花的床铺强哥的暴力支持淫男的聪明与智慧感谢我拆机时候所用的一切工具感谢我学校9号公寓417宿舍的网络支持在此我特别感谢我女朋友,是她送的小乌龟给图片增添色彩深深地感谢爱我的人和我爱的人,是你们给我带来了快乐和幸福。
--------------yuexingtian。
HP 1020 打印机拆机换定影膜图文教程
今天试着自己换了一台HP1020打印机得定影膜,折腾了两个小时总算搞定了。
绝对原创!!!工具:十字跟一字长螺丝刀(带磁性),尖嘴钳故障:打印有重影,纸上有烧糊了得碳粉痕迹,换硒鼓故障依旧,怀疑定影膜有问题,拆开瞧定影膜果然破了、首先肯定要拆开两边得外壳。
先把后面得两个螺丝拆下来,拆1位置就可以了,那个2不要管她。
然后就是卸两边得外壳,已经标注了卡扣ﻫ别以为只有两个卡子,您仔细找找,有卡子得地方都有个三角型符号得,用一字起敲开就好。
这个就是拆开后才知道得,为了拆开她们我可就是费了好大得劲。
ﻫ这个就是开启得方法,基本上找到卡子得位置就是蛮好开得、这里应该有两个螺丝,一边一个,都卸下来这个用手掐一下就可以扯出来了,就是个扣锁,别丢了、ﻫ然后把这个螺丝起出来,旁边有个螺旋得标示,就是告诉您这个螺丝就是多么得与众不同。
用一字起在铁板跟上面那一坨东西中间得缝撬一下就开了,上面得部分可以取下来了、注意这个两边都有得东东,好好研究下,后面拆定影部分得时候可能会出错。
好了,瞧到定影部分了吧,有三个螺丝,一边两个,一边一个、一个得那个螺丝(被挡住了,有个空隙可以下起子)最好用长螺丝刀有磁性得起下来,不然螺丝掉下去您找都找不到。
把定影部分拿下来之前先把右边得线给拔下来,然后延着线槽里走出来,再把定影部分拿下来。
有图部分结束,没有相机,没办法拍下来。
以后找到图了,再传上来。
下面得内容属记忆了,可能会有漏掉部分。
定影部分拿下来后,上面有一个塑料盖板,把两边得螺丝起下来,就可以拿下来、然后可以瞧到定影辊跟热辊了,两边都有铁片插进一个缺口,后面用弹簧扯着固定得。
注意下前面说得长长得两边都有得东东,待会拆得时候别把方向弄错了,这东西在铁片下面。
用尖嘴钳把弹簧取下来,把其余得东东分下来,就可以吧定影辊拆下来哦。
把右手得那个锁住定影膜得塑料盖取下来,把坏得定影膜取下来,装上新得定影膜,定影膜有正反得,有黑边得那边在左边(有齿轮得那边)。
HP50005100激光打印机定影膜更换方法图解
HP50005100激光打印机定影膜更换方法图解
HP5000/5100 激光打印机定影膜更换方法图解故障现象:打印机能正常工作,但打印件中部有一条白色带。
故障原因:打印机定影膜破损。
故障排除:更换定影膜。
详细过程如下:
HP5100 A3激光打印机
第一步:拆出定影组件
1、向内推打印机背面的纸架钮,放下纸架;
2、松开纸架吊带,将纸架放到底,向后抽出纸架。
3、拧下两个六角头螺丝,小心地向后抽出定影组件。
4、定影组件拆离打印机。
第二步:拆卸定影组件1、破损的定影膜。
2、在定影组件的一侧抽出两个插件,松开线卡,拧下两个小螺丝。
3、在定影组件的另一侧松开线卡,并拧下一个小螺丝。
4、松开两侧的弹簧。
5、拆下定影组件上盖。
6、将整个上辊向上取出。
7、下辊也有破损,若不更换,定影膜会再次破损。
拆下左侧齿轮,
松开两个白色轴套,向上取出下辊。
8、定影组件拆除完毕。
第三步:更换并恢复
1、将导电橡胶齿轮套入新下辊,套入白色轴套,并将下辊放入定影组件架。
2、除掉破损的定影膜,细心地将上辊上的积碳清除干净,不要刮伤。
在上辊外表面较突出部位均匀地抹一层硅脂。
把上辊左边的固定底座取下,小心地将定影膜套入(一定注意方向,深色导电边朝左)。
安装到位后,转动一下定影膜,若活动自如,则安装成功。
否则,卸下定影膜重新涂抹硅脂,再安装。
直至活动自如。
3、按拆卸的反过程,依次还原各个部件。
安装完毕,上机测试。
HP 6L拆解图解2
您的位置:新都综合信息网 -> 新都社区 ->『 香城 IT 』上一篇 | 下一篇 | 刷新 | 精华 | 搜索 | 会员中心* 贴子主题:[原创]折HP6L激光打印机,全面解决卡纸问题您是本贴第 2471 位阅读者帅哥:青蛙网络财富:6515元 注册:2006-8-10沟通:发贴日期:2007-1-17 9:12:16第11楼这时再取盒盖板,先把两边的镙钉取下取的时候要小心,尽量用带磁性的镙丝刀,把镙钉从里面吸取,以免让镙钉掉在机器更深处.取的时候注意在靠自己这一面有一个小舌板,注意让开它就可以了这样我们就轻松取出了盒盖板网络已成为生活的一部分,有它不会再孤独发贴日期:2007-1-17 9:23:44 第12楼我们再把盒盖板翻过来看看,看看有什么东东,嘿嘿这里可以看见下面的加热棒和胶棒之间仍然紧紧的压着,我们就要让他们松开把上面的金属板上的镙钉旋出.金属板的两侧各有一个弹簧,取的时候也注意小心左右两侧也各有一个舌板,用一字改刀轻轻抵开这时,我们就可以轻松把金属压板取出了.网络已成为生活的一部分,有它不会再孤独发贴日期:2007-1-17 9:30:53 第13楼财富:6515元 注册:2006-8-10沟通:这时我们就可以轻松提起上面的加热棒.可以看见我的手指都能从里面穿过来了.还有什么纸屑取不出来呢?至此,全部教程完.当然,这个教程是针对卡纸的,并非维修教程.所以未尽之处,尽请谅解.网络已成为生活的一部分,有它不会再孤独 发贴日期:2007-1-18 9:02:00第14楼感谢青蛙,又学到一招.省了不少钱呀轻轻的我飘来了,留下足迹...又要匆匆的离开!我还是我,路见不平扒刀相助的小侠女!嘻嘻~~~HOHO~我最可爱我怕谁~帅哥:一种绝对财富:167元 注册:2007-1-17沟通: 发贴日期:2007-1-18 14:30:08 第15楼我的那个1010拆都拆不下来,我自己搞的话他坚持最痛的地方要用最美丽的方式包扎帅哥:water发贴日期:2007-6-28 10:18:54第16楼谢谢, 青蛙财富:21元 注册:2007-6-28沟通: 帅哥:小牛道财富:2709元 注册:2007-1-24沟通: 发贴日期:2007-12-26 11:02:39第17楼今天又遇到卡纸了,都搞忘怎么弄了.再翻出来看看广告位招商中 帅哥:小牛道财富:2709元 注册:2007-1-24沟通:发贴日期:2007-12-26 14:10:12第18楼温故而知新,今天看了一下,用了不到5分钟就把断纸取出来了. 这种业务一般都会收费50元左右广告位招商中6>>社区版面本社区言论纯属发表者个人意见,与 新都社区 立场无关 页面执行时间:250.00 毫秒。
