桥梁工程施工检测的技术

⑥ 混凝土粗细集料试验；
⑦ 混凝土配合比试验； ⑧ 砌体材料性能试验； ⑨ 台后压实标准试验；
⑩ 其它成品、半成品试验检测；
1.
概述 §1.1 桥涵工程试验检测的内容
2、施工过程中的试验检测 ① 地基承载力试验检测； ② 基础位置、尺寸和标高检测； ③ 钢筋位置尺寸和标高检测； ④ 钢筋加工检测； ⑤ 混凝土强度抽样试验； ⑥ 砂浆强度抽样试验； ⑦ 桩基检测； ⑧ 墩、台位置、尺寸和标高检测； ⑨ 上部结构（构件）位置、尺寸检测； ⑩ 预制构件张拉、运输和安装强度控制试验； ⑪预应力张拉控制检测； ⑫ 桥梁上部结构标高、变形、内力（应力）监测； ⑬支架内力、变形和稳定性监测； ⑭钢结构连接加工检测； ⑮钢构件防护涂装检测。
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
一 泥浆性能指标检测 （二）泥浆性能指标检测 3.静切力θ 工地可用浮筒切力计测定。 量测时，先将约500mL泥浆搅匀后，立即倒切力计中，将切力筒 沿刻度尺垂直向下移至与泥浆面所对的刻度，即为泥浆的初切力。取 出切力筒，按净粘着的泥浆，用棒搅动筒内泥浆后、静止10min，用 上述方法量测，所得即为泥浆的终切力。它们的单位均为 Pa 。
二 成孔质量检测 检测内容： 1. 2. 3. 4. 桩位偏差 孔径 采用全站仪检测，桩中心位置偏差对于群桩不得大于 100mm，单排桩不得大于50mm。 桩的孔径不小于设计直径 一般要求对于竖直桩允许偏差不应超过1%，斜桩不应超过 须满足《公路桥涵施工技术规范》（JTJ 041-2000)的 桩倾斜度
若工地无以上仪器，可用一口杯先称其质量设为m1 ，再装满清
水称其质量m2 ，再倒去清水，装满泥浆并擦去杯周溢出的泥浆，称 其质量设为m3，则γx=( m3－ m1)/（m2－ m1）。
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
一 泥浆性能指标检测 （二）泥浆性能指标检测 2. 粘度η ：采用工地标准粘度计测定。 用工地标准漏斗粘度计测定。用两端开口量杯分别量取200mL 和500mL泥浆，通过滤网滤去大砂粒后，将泥浆7oomL均注入漏斗， 然后使泥浆从漏头流出，流满500mL量杯所需时间（s），即为所测 泥浆的粘度。 校正方法：漏斗中注入7oomL清水，流出5oomL，所需 时间应是 15s,其偏差如超过±1s ；测量泥浆粘度时应校正。
不彻底，孔底沉淀厚度超过规定极限，影响承载力。
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
三 灌注桩完整性检测 检测方法有： １. 钻芯检验法：即用地质钻机在桩身沿长度方向钻取芯样，通过对芯 样的观测来确定桩的质量。 ２.振动检测法（动测法）：包括（敲击法和锤击法、稳态激振机械阻 抗法、瞬态激振机械阻抗法、水电效应法） ３. 超声脉冲检测法：该法是在检测砼缺陷技术基础上发展起来的。其
设计倾斜度的±2.5%。 孔底沉淀厚度
要求。
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
三 灌注桩完整性检测 混凝土灌注桩是桥梁及建筑结构物常用的基桩形式之一，灌注桩的成 桩过程是在桩位处的地面下或水下完成，施工工序多，质量控制难度大， 稍有不慎极易产生断桩等严重缺陷，据统计国内外钻孔灌注桩的事故率 高达5％～10％。因此，灌注桩的质量检测就显得格外重要。 灌注桩成桩质量通常存在两方面问题：一是属于桩身完整性；常见的缺 陷有夹泥、断裂、缩径 、扩径、混凝土离析及桩顶混凝密实性较差等； 二是嵌岩桩，影响桩底支承条件的质量问题，主要是灌注混凝土前清孔
第二部分 桥梁工程施工检测

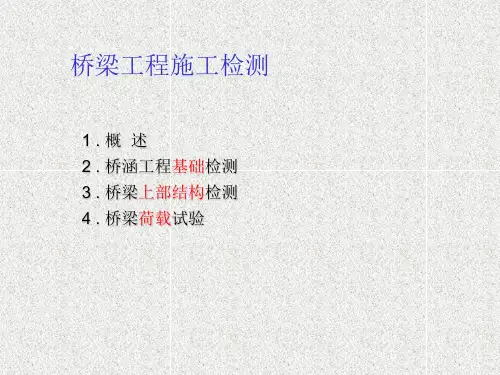

桥梁工程施工检测
1.概 述 2 . 桥涵工程基础检测 3 . 桥梁上部结构检测 4 . 桥梁荷载试验
1. 概述
§1.1
桥涵工程试验检测的内容
1.
概述 §1.1 桥涵工程试验检测的内容
桥涵工程试验检测的内容随桥涵所处位置、结构形式和所用材料不同
而异，应根据所建桥涵的具体情况按有关标准规范选定试验检测项目，一 般常规桥涵试验检测的主要内容包括： 1、施工准备阶段的试验检测项目 ① 桥位放样测量； ② 钢材原材料试验； ③ 钢结构连接性能试验； ④ 预应力锚具、夹具和连接器试验； ⑤ 水泥性能试验；
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
三 灌注桩完整性检测 （一）反射波法 （4）实测曲线判读解释的基本方法 １） 缺陷存在可能性判读:桩底反射明显，一般表明桩身完整性好，或缺陷 轻微、规模小。另外，还可通过换算桩身平均纵波速来评价桩身是否有缺陷 及严重程度。 ２） 多次反射及多层反射问题 多次反射：即缺陷反射波在桩顶面与缺陷面间来回反射，其主要特征是反射 波至时间成倍增加，反射波能量有规律的衰减。多层反射：往往是杂乱的， 不具有上述规律性。 （5）影响基桩质量检测波形的因素分析 １） 露出桩头的钢筋对波形的影响:这是因为在桩头激振时，钢筋所产生的 回声极易被检波器接收。 ２） 桩头破损对波形的影响:由于桩头破损，这将使弹性波能量很快衰减， 从而削弱桩间及桩底反射信息，影响了波形的识别。
方法是在桩砼灌注前沿桩长度平行预埋若干根检测用管道，作为超声发
射和接收换能器通道。检测时，探头分别在两个管子中分别同步移动， 沿不同深度逐点测出横截面上超声脉冲穿过砼时各项参数，并按超声测 缺原理分析每个断面上砼的质量。
４. 射线法： 射线法是以放射性同位素辐射线在砼中的衰减、吸收、散
射等现象为基础的一种方法。当射线穿过砼时，因砼质量不同或存在缺 陷，接收仪所记录的射线强弱发生变化，据此来判断桩的质量。
胶休率是泥浆中土粒保持悬浮状态的性能。测定方法可将100mL
泥浆倒人100mL的量杯中，用玻璃片盖上，静置24h后、量杯上部泥 浆可能澄清为水，测量时其体积如为5mL，则胶体率为100－5=95 ， 即95％。
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
一 泥浆性能指标检测 （二）泥浆性能指标检测 6．失水率（mL／30min） 用一张12cmx l2cm的滤纸，置于水平玻璃板上，中央画一直径3cm的 圆，将2mL的泥浆滴人圆圈内，30min后，测量湿圆圈的平均直径减去 泥浆摊平的直径（mm）,即为失水率。在滤纸上量出泥浆皮的厚度 （mm）即为泥皮厚度。泥皮愈平坦、愈薄则泥浆质量愈高，一般不宜 厚于 2~3mm 。 7．酸碱度
重型动力触探仪
2. 桥涵工程基础检测
§2.2
一
钻（挖）孔灌注桩检测
泥浆性能指标检测
二
三
成孔质量检测
灌注桩完整性检测
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
一 泥浆性能指标检测 （一）泥浆作用 1.护壁---防止塌孔；2.排渣（正.反循环） （二）泥浆性能指标检测 1. 相对密度： 可用泥浆相对密度计测定。将要量测的泥浆装满泥浆杯，加盖 并洗净从小孔溢出的泥浆,然后置于支架上，移动游码，使杠杆呈水 平状态（即水平泡位于中央），读出游码左侧所示刻度，即为泥浆的 相对密度γx。
1.
概述 §1.1 桥涵工程试验检测的内容
3．施工完成后的试验检测 ①桥梁总体检测； ②桥梁荷载试验； ③桥梁使用性能监测。
2. 桥涵工程基础检测
§2.1 地基承载力检测 §2.2 钻（挖）孔灌注桩检测
§2.3 基桩承载力检测
2. 桥涵工程基础检测 §2.1 地基承载力检测
一. 荷载板试验 （一）荷载板试验原理：载荷板试验就是在欲试验的土层表面放置一 定规格的方形或圆形承压板，在其上逐级施加荷载，每级荷载增量持 续时间相同或接近，测记每级荷载作用下荷载板沉降量的稳定值，加 载至总沉降量为25mm，或达到加载设备的最大容量为止，然后卸载， 记录土的回弹值，持续时间应不小于一级荷载增量的持续时间。根据 试验记录绘制P-S的关系曲线。分析研究地基土的强度与变形特性， 求得地基土容许承载力与变形模量等力学数据。 （二）仪器设备：
百度文库
钻芯检验法
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
三 灌注桩完整性检测 （一）反射波法 （1）反射波法原理：在桩顶进行竖向激振，弹性波沿着桩身向下传播，当 桩身存在明显的波阻抗界面（如断桩和严重离析等部位）或桩身截面积 变化（如缩径或扩径）部位，将产生反射波。经接收、放大和数据处理 分析，可识别来自桩身不同部位的反射信息，据此计算桩身波速，判断 桩身完整性和砼强度等级估计。 （2）仪器设备及要求：仪器宜由传感器和放大、滤波、记录、处理、监测 系统以及激振设备和专用附件组成。传感器用宽频带的速度型或加速度 型传感器。速度型传感器灵敏度应大于300mV/cm/s，加速度型传感器 灵敏度应大于100mV/g。放大系统的增益应大于60dB，长期变化量应 小于1%。折合输入端的噪声水平应低于3V。频带宽度应不窄于10～ 1000Hz，滤波频率可调整。模/数转换器的位数不应小于8bit。采样时 间宜为50～1000s，可分数档调整。多道采集系统应具有一致性，其振 幅偏差应小于3%，相位偏差应小于0.1ms。
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
三 灌注桩完整性检测 （一）反射波法 （3）现场检测及注意事项 ①被检测桩应凿去浮浆，使桩头平整。 ②检测前对仪器设备检查调试，仪器工作性能正常方可测试。 ③每个检测工地均应进行激励方式和接收条件的选择试验，确定最佳激励方 式和接收条件。 ④激振点宜选择在桩头中心部位，传感器稳固地安置在桩头上，对于大直径 的桩可安置两个或多个传感器。 ⑤当随机干扰较大时，可采用信号增强方式，进行多次重复激振与接收。 ⑥为提高分辨率，应使用小能量激振，并选用高截止频率传感器和放大器。 ⑦断别桩身浅部缺陷，可同时采用横向激振和水平速度型传感器接收，进行 辅助判定。 ⑧每根被检测单桩均应进行三次以上重复测试。出现异常波形应在现场及时 研究，排除影响测试不良因素再重复测试。
（2）在24h内，沉降随时间趋于等速增加；
（3）荷载P增加很小，但沉降量却急剧增大，P-S曲线出现陡降阶段。
2. 桥涵工程基础检测 §2.1 地基承载力检测
二. 标准贯入试验 标准贯入试验是采用质量为63.5kg的穿心锤，以76cm的落距， 将一定规格的标准贯入器先打入土中15cm，然后开始记录锤击数目， 将标准贯入器再打入土中30cm，用此30cm的锤击数作为标准贯入试 验的指标。适用于砂土或粘土。 试验设备 标准贯入器、触探杆和穿心锤等。 试验方法： （1）用钻机先钻到需要进行标准贯入试验的土层，清孔后，换用标 准贯入器，并量得深度尺寸。 （2）将贯入器垂直打入试验土层中，先打入15cm，不计击数，继续 贯入土中30cm，记录其锤击数，次数即为标准贯入击数N。 （3）提出贯入器，将贯入器中土样取出，进行鉴别、记录，然后换 以钻探工具继续钻进，至下一需要进行试验的深度，重复上述操作， 一般可每隔1-2m进行一次实验。 （4）对于同一土层应进行多次试验，然后取锤击数的平均值。
１. 荷载板（常用五千平方厘米的方或圆板）
２. 千斤顶、百分表 ３. 反力梁、加载块
2. 桥涵工程基础检测 §2.1 地基承载力检测
（三）试验方法 试验加荷方法应采用分级维持荷载沉降相对稳定法。试验的加荷标准 如下：试验的第一级荷载应接近卸去土的自重。每级荷载增量一般取被试地 基土层预估极限承载力的1/8-1/10。施加的总荷载应尽量接近试验土层的极 限荷载。各级荷载下沉降相对稳定标准一般采用连续2h的每小时沉降量不超 过0.1mm，或连续1h的每30mm的沉降量不超过0.05mm。 （四）土体极限状态： 有下列现象之一时认为土体已达到极限状态，应停止试验。 （1）承压板周围的土体有明显的侧向挤出或发生裂纹；
即酸和碱的强度简称，也有简称为酸碱值的。pH值是常用的酸碱标度
之一。工地测量pH值方法，可取一条pH试纸放在泥浆面上,0.5s后拿出 来与标准颜色相比，即可读出pH值。也可用pH酸碱计,将其探针插人泥 浆，直接读出pH值。
冲击钻钻孔施工
泥浆护壁
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
2. 桥涵工程基础检测 §2.2 钻（挖）孔灌注桩检测
一 泥浆性能指标检测 （二）泥浆性能指标检测 4.含砂率 工地可用含砂率计测定。量测时，把调好的泥浆500mL倒进含砂 率计，然后再倒进清水，将仪器口塞紧摇动1min，使泥浆与水混合 均匀。再将仪器垂直静放3min,仪器下端沉淀物的体积（由仪器刻度 上读出）乘2就是含砂率（有一种大型的含砂率计，内装9oomL的， 从刻度读出的数不乘2即为含砂率）。 5．胶休率（%）
