各种分度号热电偶线的特点

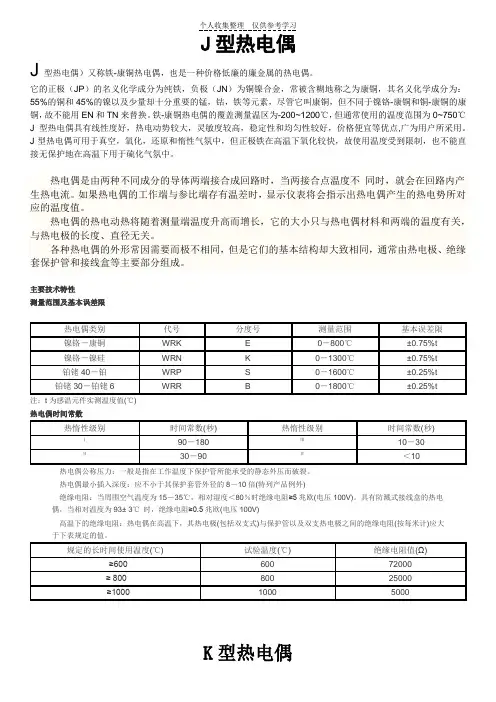

热电偶种类与区别
J型热电偶J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。
它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN和TN来替换。
铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。
J型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。
热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电流。
如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。
热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。
主要技术特性测量范围及基本误差限注：t为感温元件实测温度值(℃)热电偶时间常数热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍(特列产品例外)绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧(电压100V)。
具有防溅式接线盒的热电偶，当相对温度为93± 3℃时，绝缘电阻≥0.5兆欧(电压100V)高温下的绝缘电阻：热电偶在高温下，其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。
K型热电偶K型热电偶概述K型热电偶作为一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。
附表一 热电偶分度号和适用环境、适用温度表
( B )
具备铂铑10-铂热电偶的所有优点；在定型产品中测量温度最高；具有较大机械强度；精度较低；热电势小；现场使用一般不用补偿导线。
适用于氧化性或惰性气氛中的温度测量；可短时间适用于真空气氛中；不允许直接插入金属保护管；除非用非金属套管加以保护，否则不适用于以下场合：①还原性气氛；②含有金属或非金属蒸气的气氛中。
附表一：热电偶分度号和适用环境、适用温度表
热电偶类型
（分度号）
性能特点
适用环境
适用温度范围
铜-康铜
( T )
在潮湿气氛中能耐腐蚀；适用于负温的测量；性能稳定；价格便宜。适用真空、氧化和还原或惰性气氛中。
主要适用于-200～300℃范围内的温度测量，此时灵敏度较高。
铁-康铜
( J )
适用于真空、氧化和还原或惰性气氛中；500℃以上，裸露的热电偶不应使用在含硫气氛中。
镍铬-镍硅
( K )
热电势与温度关系近似呈线性使显示仪表刻度均匀；灵敏度较高；稳定性和均匀性都很好；抗氧化性能好。
适用于氧化性或惰性气氛中的温度测量；除非加以保护或短期使用，否则不适用于以下场合：①还原性气氛或交替氧化和还原的气氛中；②含硫气氛中；③真空气氛中；④促进正极镍铬“绿-霉”腐蚀气氛中。
广泛应用于500～1300℃的温度测量，也适用于-40℃的氢或分解氨的气氛中,最高使用温度与偶丝直径有很大关系。
适宜于在温度为0～1800℃下连续使用。
铂铑10-铂
( S )
铂铑13-铂
( R )
精度最高；物理、化学性能好，热电势稳定性好；高温下抗氧化性能好；灵敏度较低；价格很高。
适用于氧化性或惰性气氛中的温度测量；不能直接插入金属保护管；除非用非金属套管加以保护，否则不适用于以下场合：①还原性气氛；②含有金属或非金属蒸汽的气氛中。
热电偶八大分度号
热电偶八大分度号产品，热电偶八大产品特点热电偶的分度号有主要有S、R、B、N、K、E、J、T等八种。
其中S、R、B 属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶1、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶由于S型热电偶具有优良的综合性能，它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
但S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
2、R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同R型热电偶的综合性能与S型热电偶相当，R型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
其物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
在我国一直难于推广，除在进口设备上的测温有所应用外，国内测温很少采用。
1967年至1971年间，英国NPL，美国NBS和加拿大NRC 三大研究机构进行了一项合作研究，其结果表明，R型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
R型热电偶的稳定性和复现性比S 型热电偶均好，我国目前尚未开展这方面的研究。
3、B分度号在室温下热电动势极小，故在测量时一般不用热电偶补偿导线。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
热电偶的分度号分类
热电偶的分度号有哪几种、有什么区别热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
t、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃,短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃,短期1200℃。
在所有热电偶中使用最广泛； E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。
宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。
用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。
补偿导线特点：①热电特性稳定，电绝缘性能好，使用寿命长。
②柔软，弯曲性能能好，使用方便。
③包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。
铂铑热电偶产品型号：WRP（WRR）--130S型小铂铑热电偶为各类小型箱式电阻炉或井式炉使用，也可以用于同类产品上。
WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
热电偶的分度号有哪些以及特点
1000℃，短期 1200℃。是使用最广泛的热电偶；
5.N 分度号的特点是 1300℃下高温抗氧化能力
强，热电动势的长期稳定性及短期热循环的复现 性好，耐核辐照及耐低温性能也好，可以部分代
替 S 分度号热电偶；6.E 分度号的特点是在常用
热电偶中，其热电动势最大，即灵敏度最高。宜
欢都显得那般可爱，当时我们的委屈和害怕在如今看来是那般平淡，再难有波澜
它性能几乎完全相同；3.B 分度号在室温下热电 动势极小，故在测量时一般不用补偿导线。它的
长期使用温度为 1600℃，短期 1800℃。可在氧
化性或中性气体中使用，也可在真空条件下短期
欢都显得那般可爱，当时我们的委屈和害怕在如今看来是那般平淡，再难有波澜
ቤተ መጻሕፍቲ ባይዱ
使用。4.K 分度号的特点是抗氧化性能强，宜在 氧化性、惰性气体中连续使用，长期使用温度
使我们进行作业生产的关键所在。通过以上对温
欢都显得那般可爱，当时我们的委屈和害怕在如今看来是那般平淡，再难有波澜
度仪表热电偶分度表分类及特点的介绍，希望对 工作人员生产过程中的测量工作有所帮助。
1c07f0cb1 热电偶
热电偶是一种感温仪表，可直接测量物体的 温度，并通过电气仪器把温度信号转换成被测介
质的温度。热电偶温度仪表目前已广泛的应用在
工业生产的测量领域当中，要想正确有效的运用
热电偶，必须得先了解热电偶的分度表。热电偶 的分度号主要有 S、R、B、N、K、E、J、T 等几
种。其中 S、R、B 属于贵金属热电偶，N、K、E、
在氧化性、惰性气体中连续使用，使用温度 0-800℃； 7.J 分度号的特点是既可用于氧化性气
体(使用温度上限 750℃)，也可用于还原性气体
热电偶规格型号说明
热电偶规格型号说明 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于热电偶，N、K、E、J、T属于廉金属热电偶。
常用热电偶材料：热电极材料（正极负极) S铂铑10纯铂R铂铑13纯铂B铂铑30铂铑 6 K镍铬镍硅T铜镍J铁铜镍N镍铬硅镍硅E镍铬铜镍常用热电偶有: 镍铬-康铜热电偶分度号E0--800【1000】度镍铬-镍硅热电偶分度号K0-1000【1300】度铂铑10-铂热电偶分度号S0-1300【1600】度铂铑30-铂铑6热电偶分度号B0-1600【1800】度铂铑13-铂热电偶分度号R0-1400【1600】度注：括弧内数字为短时最高使用温度。
提示：K分度热电偶最佳测温范围在1000度以下，超过1000度后，会发生铬择优氧化，热会内缓慢发生变化【降低】，这种变化很难发现，容易给控温造成严重后果。
校对K分度热电偶主要使用下列设备：1300度的管式、二等标准铂铑10-铂热电偶、电子电位差计、标准【室温】。
说明：S分度号的特点是抗氧化性能强，宜在氧化性、气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的等级最高，通常用作标准热电偶；R分度号与S分度号相比除热大15%左右，其它性能几乎完全相同；B分度号在室温下热极小，故在测量时一般不用。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
N分度号的特点是1300℃下高温抗氧化能力强，热的长期稳定性及短期热循环的复现性好，耐核及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、气氛中连续使用，长期使用温度1000℃，短期1200℃。
在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。
热电偶分度号
热电偶分度号热电偶分度号目录常见的热电偶热电偶的分度号性能研制常见的热电偶热电偶的分度号性能研制展开常见的热电偶常用热电偶可分为标准热电偶和非标准热电偶两大类。
所谓标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
热电偶的分度号主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
以下是对热电偶分度号的解释S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍性能1.铂铑10-铂热电偶铂铑10-铂热电偶(S型热电偶)为贵金属热电偶。
偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极(SP)的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极(SN)为纯铂，故俗称单铂铑热电偶。
该热电偶长期最高使用温度为1300?，短期最高使用温度为1600?。
S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会(CCT)认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
热电偶的分度号有哪几种
热电偶的分度号有哪几种？有什么区别？热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶N、K、E、J、T属于廉金属热电偶。
t、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度140短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；^ R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。
它的长期使用温度为1600短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃短期1200℃。
在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。
宜在氧化性、惰性气氛连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。
补偿导线特点：① 热电特性稳定，电绝缘性能好，使用寿命长。
② 柔软，弯曲性能能好，使用方便。
③ 包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。
补偿导线结构和用途：①补偿导线由芯线和绝缘包覆层组成；②补偿导线应因芯线合金材质不同分为延长型和补偿型两种，延长型补偿导线有 NX （镍铬硅硅镁）、 KX （镍铬 10- 镍硅 3 ）、 EX （镍铬 10- 铜镍 45 ）、 JX （铁 - 铜镍 45 TX （铜 - 铜镍 45 ），补偿型补偿导线有 SC 和 RC （铜 - 铜镍 0.6 ）、 KC （铜镍 40 ）、 NC （铁 - 铜镍）等；③补偿导线的绝缘包覆层与外套材料有聚氯乙烯，聚四氟乙烯，玻璃纤维，石英纱和陶瓷纤维金属屏蔽层有不锈钢网等；④热电偶补偿导线与显示仪表、记录仪或计算机连接构成测温系统，广泛用于电力、冶金、石油工、轻纺等工业及国防、科研等部门。
热电偶型号及测温范围总结
热电偶产品分类总结南京万达仪表厂/ 2010-03-11一、铠装热电偶1、应用通常和显示仪表、记录仪表、电子计算机配套使用。
直接测量各种生产过程中的0℃-1300℃范围内液体、蒸汽和气体介质以及固体表面温度。
2、特点热响应时间少，减少动态误差；可弯曲安装使用；测量范围大；机械强度高，耐压性能好。
3、工作原理铠装热电偶的电极有两根不同导体材质组成。
当测量与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、测量范围型号分度号允许等级ⅠⅡ允差值测量范围℃允差值测量范围℃WRNK K ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WRMK N ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-1000 ±0.075︱t︱ 1333-1200WREK E ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-800 ±0.004︱t︱ 333-900WRFK J ±1.5℃ -40-375 ±2.5℃ -40-333±0.004︱t︱ 375-750 ±0.004︱t︱ 333-750WRCK T ±1.5℃ -40-125 ±1℃ -40-133±0.004︱t︱ 125-350 ±0.075︱t︱ 133-350WRPK S ±1℃ 0-1100 ±2.5℃ 0-600±[0.003（t-1100）] 1100-1600 ±0.0025︱t︱ 600-16005、常温绝缘电阻GH3030 良好的抗氧化性与加工性能，测温热电偶保护管、高温氧化气氛下使用GH3039 Ni/Cr/Mo 800℃下有足够的持久强度、良好的冷热疲劳性能和抗渗碳性能，易于焊接、冷冲压成型1Cr18Ni9Ti ——奥氏体不锈钢的牌号（钢号）。
热电偶型号、规格及分类说明
t=tm
2
500≤tm＜850
t=tm
0.5
850≤tm＜1000
t=tm
0.08
1000≤tm＜1300
t=tm
0.02
tm＞1300
t=1300
0.02
三、型号表示
W R 规格
内容
R
铂铑 30-铂铑 6
P
铂铑 10-铂
N
镍铬-镍硅
E
镍铬-铜镍 （镍铬-康铜）
热 -1
电
2
偶
3
材
4
料
5
无固定式装置式 固定螺纹式 活动式法兰 固定法兰式 活动法兰角尺形式
6
固定螺纹锥形保护管式
安装 2 固定 3 形式 4
防溅式 防水式 隔爆式
接 0 ø16mm 保护管 线 1 ø25mm 保护管（双层套管） 盒 2 ø16mm 高铝质管（单层套管） 形 3 ø20mm 高铝质管 式 设计
序号
W R □ - □ □□
四、工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量 端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接 上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。 热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以 及两端温差有关，和热电极的长度、直径无关。 装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配 以各种安装固定装置组成。
二、主要技术指标
1. 温度测量范围和允许误差
热电偶类别
代号
分度号
铂铑 30-铂铑 6
WRR B
s分度号热电偶
s分度号热电偶
"S分度号"是热电偶的一种型号规格，用于表示热电偶的类型和特性。
S分度号热电偶是一种广泛应用于高温测量的热电偶，具有较高的测量精度和稳定性。
S分度号热电偶汞8%银（Hg8%Ag）是由热电偶导线中的两种金属合金组成，分别是铂铑（Pt-Rh）和铂合金。
S热电偶的正极电极由铂铑10%（Pt10%Rh）制成，负极电极由铂铑30%（Pt30%Rh）制成。
S分度号热电偶具有以下特点：
1.高温测量范围：S热电偶适用于高温测量，其测量范围通
常可达到1300℃（2372℉）左右。
2.高精度和稳定性：S热电偶对温度的测量精度和稳定性较
高，适用于对温度要求较高的精确测量。
3.耐氧化性：S热电偶材料能够在高温和氧化环境下具有较
好的耐腐蚀性。
4.广泛应用：S热电偶广泛应用于石油、化工、冶金、能源
等领域的高温测量和控制。
需要注意的是，在实际使用过程中，热电偶的选型应根据具体的应用场景、温度范围和要求来选择合适的型号和规格。
热电偶和热电阻相关知识点
热电偶和热电阻相关知识点在日常工作当中经常遇到使用温度测量仪表，热电阻与热电偶同为温度测量仪表，同一个测温地点我们如何选择热电阻还是选择热电偶？一、热电偶的结构热电偶前端接合的形状有3种类型，如下图所示。
可根据热电偶的类型、线径、使用温度，通过气焊、对焊、电阻焊、电弧焊、银焊等方法进行接合。
在工业应用中为了便于安装及延长热电偶的使用寿命，通常使用外加套管的方式。
套管一般分为保护管型和铠装型。
带保护管的热电偶是将热电偶的芯线以及绝缘管插入保护管使用的热电偶。
保护管在防止芯线氧化、腐蚀的同时，还可以保持热电偶的机械强度。
保护管有多种类型，常用的如下表所示。
二、铠装型热电偶铠装热电偶的测量原理与带保护管的热电偶相同。
它使用纤细的金属管(称为套管)作为上图中绝缘管(陶瓷)的替代品，并使用氧化镁(MgO)等粉末作为绝缘材料。
由于其外径较细且容易弯曲，所以最适合用来测量物体背面与狭小空隙等处的温度。
此外，与带保护管的热电偶相比，其反应速度更为灵敏。
铠装热电偶的套管外径范围较广，可以拉长加工为8.0mmф到0.5mmф的各种尺寸。
芯线拉伸得越细，常用温度上限越低。
如K型热电偶，套管外径0.5mmф的常用温度上限是600℃，8.0mmф的是1050℃。
热电阻的结构如下图所示，热电阻的元件形状有3种，目前陶瓷封装型占主导地位。
陶瓷封装型用于带保护管的热电阻以及铠装热电阻。
陶瓷与玻璃封装型的铂线裸线直径为几十微米左右，云母板型的约为0.05mm。
引线则使用比元件线粗很多的铂合金线。
三、热电阻元件的种类带保护管的热电阻图例铠装热电阻区别：1.虽然都是接触式测温仪表，但它们的测温范围不同。
热电偶使用在温度较高的环境，因它们在中，低温区时输出热电势很小(查表可以看一下)，当电势小时，对抗干扰措施和二次表和要求很高，否则测量不准，还有，在较低的温度区域，冷端温度的变化和环境温度的变化所引起的相对误差就显得很突出，不易得到全补偿。
热电偶和测温仪表分度号是什么意思
分度号代表温度范围，且代表每种分度号的热电偶具体多少温度输出多少伏特的电压或者毫伏的电压。
热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。
在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。
宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。
分度号代表温度范围，且代表每种分度号的热电偶具体多少温度输出多少伏特的电压或者毫伏的电压。
热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。
在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。
热电偶分度号
热电偶分度号常用热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。
以下是对热电偶分度号的解释S 铂铑10 纯铂R 铂铑13 纯铂B 铂铑30 铂铑6K 镍铬镍硅T 纯铜铜镍J 铁铜镍N 镍铬硅镍硅E 镍铬铜镍（S型热电偶）铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。
偶丝直径规定为0.5mm，允许偏差-0.015mm，其正极（SP）的名义化学成分为铂铑合金，其中含铑为10%，含铂为90%，负极（SN）为纯铂，故俗称单铂铑热电偶。
该热电偶长期最高使用温度为1300℃，短期最高使用温度为1600℃。
S型热电偶在热电偶系列中具有准确度最高，稳定性最好，测温温区宽，使用寿命长等优点。
它的物理，化学性能良好，热电势稳定性及在高温下抗氧化性能好，适用于氧化性和惰性气氛中。
由于S型热电偶具有优良的综合性能，符合国际使用温标的S型热电偶，长期以来曾作为国际温标的内插仪器，“ITS-90”虽规定今后不再作为国际温标的内查仪器，但国际温度咨询委员会（CCT）认为S型热电偶仍可用于近似实现国际温标。
S型热电偶不足之处是热电势，热电势率较小，灵敏读低，高温下机械强度下降，对污染非常敏感，贵金属材料昂贵，因而一次性投资较大。
（R型热电偶）铂铑13-铂热电偶铂铑13-铂热电偶（R型热电偶）为贵金属热电偶。
热电偶种类与区别
J型热电偶）又称铁-康铜热电偶，也是一种价格低廉的廉金属的热电偶。
它的正极（JP）的名义化学成分为纯铁，负极（JN）为铜镍合金，常被含糊地称之为康铜，其名义化学成分为：55%的铜和45%的镍以及少量却十分重要的锰，钴，铁等元素，尽管它叫康铜，但不同于镍铬-康铜和铜-康铜的康铜，故不能用EN和TN来替换。
铁-康铜热电偶的覆盖测量温区为-200~1200℃，但通常使用的温度范围为0~750℃J型热电偶具有线性度好，热电动势较大，灵敏度较高，稳定性和均匀性较好，价格便宜等优点,广为用户所采用。
J型热电偶可用于真空，氧化，还原和惰性气氛中，但正极铁在高温下氧化较快，故使用温度受到限制，也不能直接无保护地在高温下用于硫化气氛中。
热电偶是由两种不同成分的导体两端接合成回路时，当两接合点温度不同时，就会在回路内产生热电流。
如果热电偶的工作端与参比端存有温差时，显示仪表将会指示出热电偶产生的热电势所对应的温度值。
热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。
各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要部分组成。
主要技术特性测量范围及基本误差限注：t为感温元件实测温度值(℃)热电偶时间常数热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍(特列产品例外)绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧(电压100V)。
具有防溅式接线盒的热电偶，当相对温度为93± 3℃时，绝缘电阻≥0.5兆欧(电压100V)高温下的绝缘电阻：热电偶在高温下，其热电极(包括双支式)与保护管以及双支热电极之间的绝缘电阻(按每米计)应大于下表规定的值。
K型热电偶概述K型热电偶作为一种温度传感器，K型热电偶通常和显示仪表，记录仪表和电子调节器配套使用。
k分度号热电偶
k分度号热电偶k分度号热电偶是一种常用的温度测量仪器，广泛应用于工业自动化控制系统中。
本文将详细介绍k分度号热电偶的原理、结构、特点以及应用等方面的内容。
一、原理k分度号热电偶是基于热电效应原理工作的温度传感器。
热电效应是指当两种不同金属或合金的接触处形成热电偶回路时，当两个接点温度不一致时，会产生电动势。
而k分度号热电偶是由两种不同金属（k型热电偶常用镍铬-NiCr和镍铝-NiAl）组成的热电偶线材，通过测量热电偶回路产生的电动势来反推温度的。
二、结构k分度号热电偶由两根不同金属的热电偶线材组成，一般是将两根线材焊接在一起，形成一个接点。
传感器的一端是测量端，另一端是引线端。
测量端直接暴露在被测物体的温度环境中，而引线端则通过连接器与测量仪表相连。
三、特点1. 宽温度范围：k分度号热电偶的测量范围一般可达-200℃至1300℃，适用于大多数工业场合下的温度测量。
2. 线性输出：k分度号热电偶的电动势与温度呈线性关系，使得测量结果更加准确可靠。
3. 快速响应：由于结构简单，热容量小，所以响应速度较快，适用于对温度变化快速的场合。
4. 抗氧化性能好：k分度号热电偶的线材材料具有较好的抗氧化性能，能够在高温环境下长时间稳定工作。
5. 成本低廉：相对于其他温度传感器，k分度号热电偶的制作成本较低，更加经济实用。
四、应用k分度号热电偶由于具有以上特点，被广泛应用于各个行业的温度测量中。
以下列举几个常见的应用场合：1. 工业自动化控制系统中的温度测量，如石化、冶金、电力等行业。
2. 实验室中的温度监测和实验研究。
3. 环境监测中的温度测量，如气象、环保等领域。
4. 冷链物流中的温度监控，如食品、药品等运输过程中的温度控制。
5. 热处理过程中的温度监测，如金属加热、焊接等工艺中的温度控制。
总结：k分度号热电偶作为一种常用的温度测量仪器，具有宽温度范围、线性输出、快速响应、抗氧化性能好和成本低廉等特点。
它在工业自动化控制、实验室研究、环境监测、冷链物流以及热处理等领域都有广泛的应用。
各种分度号热电偶热电阻的测量范围及特点
十年又或者八年，我们又会变成什么样的大人。现在我们长大，我错过了你的童年
4、低廉 缺点：不适用于还元性气体环境 七、J 型热电偶：铁--康铜热电偶，温度范 围-210～1000℃； 优点：1、可使用于还元性气体环境
2、热电动势较 K 热电偶大 20%。 3、较便宜，适用于中温区域。 缺点：易生锈，再现性不佳。 八、T 型热电偶：铜--康铜热电偶，温度范 围-270～400℃；
十年又或者八年，我们又会变成什么样的大人。现在我们长大，我错过了你的童年
范围 0～1300℃； 优点：1、耐热性、安定性、再现性良好及 较优越的精确度； 2、耐氧化、耐腐浊性良好； 3、可以做为标准使用。
缺点：1、热电动势值小，补偿导线误差大； 2、在还元性气体环境较脆弱(特别是氢、金 属蒸气)； 4、比 S 分度高昂。 三、B 型热电偶：铂铑 30-铂铑 6 热电偶，
一、S 型热电偶：铂铑 10-铂热电偶，温度 范围 0～1300℃；优点：1、耐热性、安定性、再 现性良好及较优越的精确度； 2、耐氧化、耐腐浊性良好； 3、可以做为标准使用。
缺点：1、热电动势值小，补偿导线误差大； 2、高昂； 3、在还元性气体环境较脆弱。(特别是氢、 金属蒸气) 二、R 型热电偶：铂铑 13-铂热电偶，温度
十年又或者八年，我们又会变成什么样的大人。现在我们长大，我错过了你的童年
ห้องสมุดไป่ตู้
优点：1、1200℃以下耐氧化性良好。 2、热电动势之直线性良好。 缺点：1、不适用于还元性气体环境 2、热电动势与贵金属热电偶相比较时变化 较大。
六、E 型热电偶：镍铬硅--康铜热电偶，温 度范围-270～1000℃ 优点：1、热电偶中感度最好； 2、与 J 热电偶相比耐热性良好； 3、适于氧化性气体环境。
k分度号热电偶补偿导线
k分度号热电偶补偿导线
K分度号热电偶补偿导线
热电偶补偿导线是一种专用于热电偶测温仪的导线，它利用金属材料编织的加热线圈与热电偶制作而成的耐热电缆相结合。
K型热电偶补偿导线应用于多种不同的电子测量系统中，如变送器、温度调节器、温度传感器等。
K型热电偶补偿导线的特点是：它可以在环境温度变化的情况下准确检测温度，并能够有效降低温度误差，可量达数十米。
K分度热电偶补偿导线的优点有：
1、高可靠性：K分度热电偶补偿导线采用变加热线圈技术，可以较好的降低温度漂移，提高检测精度，提供更可靠的测量数据。
2、节省成本：K分度热电偶补偿导线采用结实的编织结构，不但结实耐用，而且它的成本也相对传统的电缆要低得多。
3、方便安装：K分度热电偶补偿导线采用了自包括设计，只要按照规定的线路即可完成安装，不需要进行复杂的组装过程，大大降低了安装成本。
4、耐高温：K分度热电偶补偿导线采用金属材料编织的加热线圈，具有高耐热性，可以在高温环境中正常工作。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
下面阐述各种分度号热电偶线的特点，供用户选择.
常用热电偶线的分度号主要有S、R、B、N、K、E、J、T等几种。
其中S、R、B属于贵金属热电偶线。
N、K、E、J、T属于廉金属热电偶线。
S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃短期1600℃。
在所有热电偶线中，S分度号的精确度等级最高，通常用作标准热电偶线使用。
R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；
B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。
它的长期使用温度为1600℃，短期1800℃。
可在氧化性或中性气氛中使用，也可在真空条件下短期使用。
N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶线；
K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。
在所有热电偶线中使用最为广泛。
E分度号的特点是在常用热电偶线中，其热电动势最大，即灵敏度最高。
宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；
J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；
T分度号的特点是在所有廉金属热电偶线中精确度等级最高，通常用来测量300℃以下的温度。
热电偶的参数
热电偶的参数
注：①S、R、B型不适合在水蒸汽和还原性气氛中使用。
