各种电动门接线方式
典型电动门接线
门型号
盘柜来线号
功能名称 接线位置
门型号
盘柜来线号
功能名称 接线位置
门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 施耐德 门编号-ZO 门编号-ZC 门编号-ZF
380电源 380电源 380电源 开指令 关指令 停 全开 全关 故障 远方 就地 环线
U V W 7、9 7、8 7、10 12、14 15、17 27、28 4、5 4、6 7环11
门型号
上仪3110000
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
功能名称 接线位置 380电源 U 380电源 V 380电源 W 开指令 5、35 关指令 5、33 全开 8、9 全关 6、7 24、30或 故障 24、30 远方 42、43 5环34、4 环36、24 环线 环29、28 环30 功能名称 接线位置 380电源 U 380电源 V 380电源 W 开指令 5、35 关指令 5、33 全开 8、9 全关 6、7 24、30或 故障 24、30 远方 42、43 5环34、4 环36、24 环线 环29、28 环30
门型号
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
施耐德
施耐德
门型号
盘柜来线号 门编号-A
门型号
盘柜来线号 门编号-A
上仪3110000
门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
门型号
天津埃柯特 （900N.M）
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
电动门接线图
西博思（经济型）：X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博思（专业型）：此种型号一般用于调节阀X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的话，QCD+接3号端子，QCD-接7号端子，18号端子与20号端子短接（这个一般是不接的）EMG系列（开关型）：1和21短接；20接ODb/CDb3 接CDa;4 接ODa5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；电子间：b是公共线EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；RA系列（开关型）：5跟34短接（自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；RA系列（调节型）：5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；RJ系列（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；RJ系列（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的话，5不要与34短接，指令公共端接5）；5接CD-/OD-；33接CD+；35接OD+；42、43接F+、F-；6、7接CP+、CP-；8、9接OP+、OP-；22接P+；23接P-；如果需要远方或就地信号，接10、11或12、13，但调试时需要修改S3 或S4设置。
恒春电动门电气原理图、接线图
恒春电动门电气原理图、接线图电气原理图、接线图接线图:(E) 接地 (17) 远程控制输入之公共端-ve 20-60V AC/DC (1) 三相电源A(380V)、单相电源L(220V) (18) 远程控制输入之公共端-ve 60-220V AC (2) 三相电源B(380V)、单相电源N(220V) (19) 远程控制输入之关阀 (3) 三相电源C(380V) (20) 远程控制输入之停止/保持(21) 远程控制输入之开阀 (4) 执行器内部供电输出，额定24V DC (+) (22) 远程控制输入之紧急保护 (5) 执行器内部供电输出，同(4)配对(27) 手动/自动输入之-ve 60-220V AC (6) 指示触点S1-1 (28) 手动/自动输入之-ve 20-60V AC/DC (7) 指示触点S1-2 (29) 手动/自动输入之控制端(+) (8) 指示触点S2-1 (30) 阀门力矩变送器CTT之(-) (9) 指示触点S2-2 (31) 阀门力矩变送器CTT之电压方式(+) (10) 指示触点S3-1 (32) 阀门力矩变送器CTT之电流方式(+) (11) 指示触点S3-2 (33) 阀位变送器CPT之(-) (12) 指示触点S4-1 (34) 阀位变送器CPT之电压方式(+) (13) 指示触点S4-2 (35) 阀位变送器CPT之电流方式(+)(36) 24VDC输入之(-)(14) 远程监视触点S0-1 (常闭端) (37) 24VDC输入之(+)(15) 远程监视触点S0-2 (公共端) (38) 模拟控制之模拟量信号(0~10V，0~5V)输入(-) (16) 远程监视触点S0-3 (39) 模拟控制之模拟量信号(0~10V)输入(+)(40) 模拟控制之模拟量信号(0~5V)输入(+) (23) 远程控制输入之关阀连锁(41) 模拟控制之模拟量信号(0~20mA，4~20mA)输入(-)(24) 远程控制输入之开阀连锁 (42) 模拟控制之模拟量信号(0~20mA，4~20mA)输入(+)(25) 远程控制输入之公共端-ve 20-60V (43) 电缆屏蔽地AC/DC(26) 远程控制输入之公共端-ve 60-220V AC电气参数执行机构型号电机堵转电流(A) 电机额定电流(A) 电机标准功率(KW) 保险丝容量(A) CKDJ10 0.9 0.42 0.035 5 CKDJ25 1.2 0.56 0.05 5 CKDJ40 2.3 1.15 0.07 5 CKDJ60 2.6 1.32 0.095 5 CKD4 2.1 0.4 0.09 5 CKD10 4.1 1.0 0.26 10 CKD16 6.6 1.5 0.40 10 CKD25 7.8 2.3 0.65 15 CKD40 12 4.0 1.0 20 CKD60 16 5.3 1.4 25 CKD100 25 6.9 2.5 30 CKD160 25 6.9 2.5 30 CKD250 25 6.9 2.5 30 CKD300 25 6.9 2.5 30注:根据实际情况修改电机的堵转电流和额定电流，并调整保险丝的容量。
电动门控制原理接线图
FR
KMR
限位开关
KMF控制回路行程控电路动作过程 SB2 正向运行 至右极端位置撞开STA
电机停车
（反向运行同样分析）
STB 逆程
STA 限位开关
正程
SB1 SB2
KMF SB3 KMR
STA STB
KMF
KMR
FR
KMR
KMF 限位开关
控制回路
SL SB1 SB2
KMF SB3
KMR
ZDK KL ZDG GL
KMF
KMR
FR KMF
ABC QS FU
KMF
KMR
FR
M 3~
KMF KMF SBR
KMR
KMR
互锁
互锁作用：正转时，SBR不起作用；反转 时，SBF不起作用。从而避免两触发器 同时工作造成主回路短路。
A BC
行程控制
QS FU KMF
B
A
KMR
FR
M 3~
逆程
正程
行程控制实质为电机的 正反转控制，只是在行程 的终端要加限位开关。
电机的正反转控制
A BC
QS
SB1
FU KMF
正转
SBF
FR KMF
KMF SBR
KMR
FR
M 3~
KMR
KMR
操作过程： SBF
SB1
停车 SBR
正转 反转
该电路必须先停车才能由正转到反转或由
反转到正转。SBF和SBR不能同时按下， 否则会造成短路！
电机的正反转控制— 加互锁
SB1
KMR SBF
伯纳德电动门接线图
1PH INTELLI+ wiring
S40200/00
电容器 电动机
加热器 电机热保护开关
力矩传感器
位置传感器
数字显示单元
继电器 继电器
单相电源
紧急供电
逻辑控制
内部供电 外部供电
现场手操器
错误状态输出 继电器 触点６１－６３闭合＝ 执行器可用
错误继电器
用触点控制的连接方式
图例
辅助命令 关闭 开启 停止 保险丝 变压器
电机过热保护
电机转动方向按背对执行器安装法兰观察
闪烁触点 （电机运行远程指示） 第二电位器 电子位置变送器ＴＡＭ
线
给变送器提供电源 或线
直流
防爆
注：三相电源的方向为方向２
电机独立端子盒
注：单相情况下电容器 单独配置
1PH INTEGRAL+ wiring
S20200/00
电容器 电动机
加热器 电机热保护开关
BELGIUM christian.baert@
BERNARD BENELUX SA Rue Saint-Denis, 135 1190 BRUXELLES Tel : +32 2 343 41 22 Fax : +32 2 347 28 43
BRAZIL CHINA
方向２ 方向１
力矩限制开关
加热器
电位器
逻辑控制
内部供电 外部供电
控制板
阀开 阀关 热保护 过力矩
错误状态输出 继电器
触点６１－６３闭合＝ 执行器可用
位置控制板
可选件
阀开方向限位开关动作 附加信号输出 阀关方向限位开关动作 附加信号输出
开行程附加信号输出 关行程附加信号输出 电源开输出信号

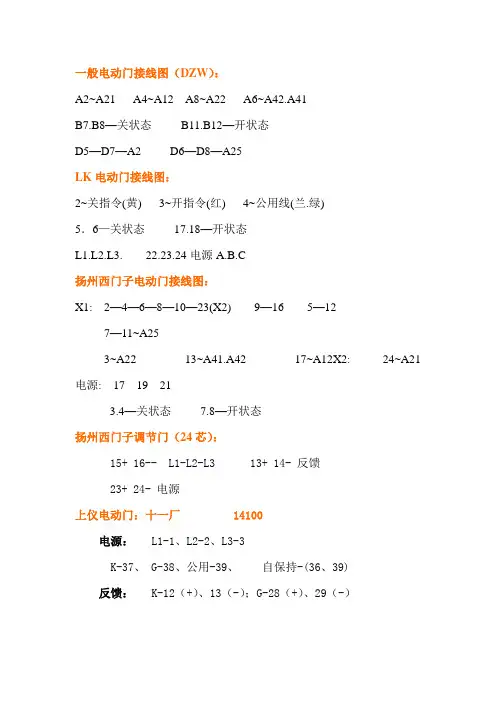

电动门接线图
一般电动门接线图（DZW）：A2~A21 A4~A12 A8~A22 A6~A42.A41B7.B8—关状态B11.B12—开状态D5—D7—A2 D6—D8—A25LK电动门接线图：2~关指令(黄) 3~开指令(红) 4~公用线(兰.绿)5．6—关状态17.18—开状态L1.L2.L3. 22.23.24电源A.B.C扬州西门子电动门接线图：X1: 2—4—6—8—10—23(X2) 9—16 5—127—11~A253~A22 13~A41.A42 17~A12X2: 24~A21 电源: 17 19 213.4—关状态7.8—开状态扬州西门子调节门（24芯）：15+ 16-- L1-L2-L3 13+ 14- 反馈23+ 24- 电源上仪电动门：十一厂14100电源：L1-1、L2-2、L3-3K-37、 G-38、公用-39、自保持-(36、39)反馈：K-12（+）、13（-）；G-28（+）、29（-）上海之自动十一厂A5100－0005公用33关35开 6..7关反馈8..9开反馈5和34短接4和36短接44和43故障SIPOS调节门：电源：L1–火线、N–零线指令：AO–14（+）、15（-）反馈：AI–1（+）、2(-)SIPOS经济型电源 X1 - L1-L2-L3 X2- 1-2 开反馈 5-6 关反馈X3.1 - 3 公用 4 关 5 开 6停X3.2 – 18-19 短接 13-14 故障SIPOS经济型1公用 2关 3开 28..29开反馈 32..33关反馈Limitoroue电源 - L1-L2-L3指令 28+ 39- 反馈 46+ 45-天津伯纳德电源 19-N 20-A指令 70+ 71- 反馈 72+ 73-天津伯纳德执行器电源 13-N 14-A 指令 1+ 2-反馈 3+ 4- 奥玛11公用 2关 3开 35..36关反馈 39..40开反馈14..15故障Limitorque13公用 7开 5关 3..4开反馈 1..2关反馈 8和14短接18和19故障SMART13公用 11开 12关17..18开反馈 15..16关反馈 13和14短接自保持。
电动门接线
电动门接线(仅供参考叶晖)弗瑞格斯：开关型—开指令（28，40）关指令（26，40）开反馈（6，7）关反馈（4，5）故障（8，9）短接（21，41）调节型—指令（+34，-35）反馈（+36，-37）短接（41，21）（40，30）上海奥托克：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，36）（5，39）故障（42，43）ROTORK：开关型—开指令（34，35）关指令（5，33）开反馈（8，9）关反馈（6，7）故障（42，43）短接（4，36）短接（5，34）调节型—指令（+26，-27）反馈（+22，-23）短接（4，41）（5，39）故障（42，43）TKTQ—（开关指令模拟反馈）接线开指令（3，4）关指令（3，5）反馈A1,A2IKJQ—调节型—指令1*2端子（+1，-2）反馈1*7端子（+5，-6）上自仪（多回转）：开关型—开指令（39，37）关指令（39，38）开反馈（15，16）关反馈（6，7）故障（41，42）上自仪（电动门）：开关型—开指令（7，9）关指令（7，8）开反馈（12，14）关反馈（15，17）故障（42，43）施耐德：开关型—开指令(7，9) 关指令(7，8)开反馈(12，14) 关反馈(15，17) 故障(27，28) 调节型—指令(31，32) 反馈(29，30) 故障(27，28)奥玛：开关型—开指令（11，3）关指令（11，2）开反馈（6，8）关反馈（6，7）重庆川仪：开关型—开指令（11，12）关指令（13，14）开反馈（7，8）关反馈（9，10）故障（4，5）短接（11，21）短接（13，23）重庆川仪端子详解（1，2，3）预备操作；（4，5，6）组报警；（7，8，9，10）反馈；（11，12，13，14）指令；（15，16）远程/自动；（17，18）备用；（19，20）24VDC; (21,22,23,24)24VDC输出；（25，26，27）开过力矩；（28，29，30）关过力矩；（31，32）预置中间位；（33，34）4-20mA输入；（35，36）4-20mA输出。
各种电动门接线方法
各种电动门接线方法各种电动门接线方式一、ROTORK1、作调节型执行机构(IQM型)4—41短接5－39短接26＋27－模拟信号指令22＋23－阀位反馈信号2、作开关型电动阀门（IQ型）4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5反馈：开：8，9 关：6，7模拟量电流反馈：22＋23－电源失电故障反馈：42 ，43 （常闭）二Autork1 作调节型执行机构（IKM型）：4－36短接5－39短接模拟信号指令：26＋27－阀位反馈信号：22＋23－2作开关型电动阀门（IK型）4－36短接5－34短接（有停止指令中间停不短接）指令：开：35，5 关：33，5 停：34，5反馈：开：8，9 关：6，7模拟量电流反馈：22＋23－电源失电故障反馈：42，43 （常闭）三、Auma1 作调节型电动阀门指令：2＋，3－反馈：24＋，23－2作开关型电动阀门指令：开：3，11 关：2、11 停：11、4反馈：开：39、40 关：35、36四、扬州西门子一体化电动门1、LK系列1）、作调节型电动阀门模拟量指令：15＋、16－模拟量反馈：13＋、14－2）作开关型电动阀门：指令：开：18、21 关：19、21反馈：开：3、4 关：1、2模拟量反馈：13＋、14－3）电源AC380V：22（A）、23（B）、24（C）AC220V：23（L）、24（L）2、MK系列（国产技术）作开关型电动阀门；19－20短接指令：开：3、4 关：2、4 停：1、4反馈：开：17、18 关：5、6模拟量反馈：8＋、7－电源故障：9 、21自保持：X11需点动则将此插头拔掉五、Sipos执行机构1、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1 关：2、1 紧急关：9、10 停：4、1 反馈：开：28、29 关：32、33模拟量反馈：7＋8－2、PROFITRON专业型：带继电器板的圆形插头式连接（调节门）模拟量电流指令：11＋12－模拟量反馈：7＋，8－3、ECOTRON经济型：带继电器板的直接连接（电动门）分X3:1、X3:2、X1、X2四个端子排短接：18、19端子（X3:2端子排）指令：开：5、3 关：4、3 停：6、3 （X3:1端子排）反馈：开：1、2 关：5、6 （X2端子排）电源接X1端子排L1、L2、L34、PROFITRON专业型：带继电器板的直接连接（调节门）分X3：1、X3：2、X1、X2四个端子排短接：18、15端子（X3：2端子排）模拟量指令：14＋、15－（X3：2端子排）模拟量反馈：1＋、2－（X3：1端子排）开反馈：1、2（X2端子排）关反馈：5、6电源失电故障：17、18（常闭）六．SCHIEBEL（点动控制接线）短接：2～3端子（提供电源）指令：开：1、4 关：1、3电流反馈：23＋、24－七．ABB调门指令：34＋、33－反馈：35－、36＋短接：21～15 、22～16（用于提供远控电源）21＋、22－（内部提供的24v电源）ABB电动门指令：开11、12 关13、14反馈：开7、8 关9、10ABB气动门指令：11、12（用于向控制部分供电）反馈：31、32（需DCS提供24v电源）八．马来西亚产ROTORK(非一体化)电源：1、2、3。
典型电动门接线
380电源 380电源 380电源 开指令 关指令
停 全开 全关 故障 远方 就地 环线
U V W 7、9 7、8 7、10 12、14 15、17 27、28 4、5 4、6 7环11
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC
门编号-ZO 门编号-ZC 门编号-ZF
门型号
天津埃柯特 （900N.M）
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
功能名称 接线位置 380电源 U 380电源 V 380电源 W 开指令 21、24 关指令 20、24
全开 8、9 全关 4、5 故障 1、3 环线 22环24
门型号
天津埃柯特 （900N.M）
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
功能名称 接线位置 380电源 U 380电源 V 380电源 W 开指令 21、24 关指令 20、24
全开 8、9 全关 4、5 故障 1、3 环线 22环24
功能名称 接线位置
380电源 U
门型号
天津埃柯特 （900N.M）
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC 门编号-ZO 门编号-ZC 门编号-ZF
功能名称 接线位置 380电源 U 380电源 V 380电源 W 开指令 21、24 关指令 20、24
全开 8、9 全关 4、5 故障 1、3 环线 22环24
U V W 7、9 7、8 7、10 12、14 15、17 27、28 4、5 4、6 7环11
盘柜来线号 门编号-A 门编号-B 门编号-C 门编号-VO 门编号-VC
各种电动门接线方法
各种电动门接线方法电动门是一种便捷的自动门系统，它通过电动驱动器来控制门的开关，使得用户能够轻松地通过门口。
在安装和接线电动门时，需要考虑各种因素，包括电源供应、开关控制、传感器探测以及门的运行模式等。
以下是一些常见的电动门接线方法：1.单按钮开关接线方法：这种方法适用于需要单个按钮来控制门的开关的情况。
接线过程比较简单，只需要将按钮的一个端口连接到电动马达的一个输入端口，将另一个端口连接到接地线上即可。
按下按钮时，电流会流入马达的一个方向，使门关闭；再次按下按钮时，电流会流入马达的另一个方向，使门打开。
2.双按钮开关接线方法：这种方法适用于需要两个按钮来控制门的开关的情况，例如，一个按钮用于开门，另一个按钮用于关门。
接线过程比较复杂，需要一个断开开关来控制电动马达的正反转。
首先，将其中一个按钮的一个端口连接到电动马达的一个输入端口，将另一个按钮的一个端口连接到电动马达的另一个输入端口。
然后，将另一个按钮的另一个端口连接到断开开关的一个端口，将电动马达的另一个输入端口连接到断开开关的另一个端口。
断开开关的另一个端口连接到接地线上。
按下一个按钮时，电流会流入马达的一个方向，使门打开；按下另一个按钮时，电流会流入马达的另一个方向，使门关闭。
3.无线遥控接线方法：这种方法适用于需要使用无线遥控器来控制门的开关的情况。
接线过程相对简单，需要将接收器模块插入电动门系统的电源线路，并将接收器的输出线路连接到电动马达的输入端口。
随后，将遥控器与接收器进行配对，并通过按下遥控器上的按钮来控制门的开关。
按下遥控器上的开门按钮时，接收器会接收到信号并将其转发给电动马达，使门打开。
按下遥控器上的关门按钮时，接收器会接收到信号并将其转发给电动马达，使门关闭。
4.光电传感器接线方法：这种方法适用于需要使用光电传感器来探测门的开关状态的情况。
接线过程相对简单，需要将光电传感器的输出线路连接到电动马达的输入端口。
当门完全关闭时，光电传感器会探测到门体，发送信号给电动马达，使门停止运行。
EMG电动门接线图
EMG电动门接线图：
3-VC+
4-VO+
5-ZO-、ZC-、ZF-、ZN-
7-ZC+
9-ZO+
10-ZF+
12-ZN+
20-VO-、VC-
1-21 17-19-10
调试方法：
上电后首先长按操作面板中间的按钮，同时把左边的旋钮打到learn位置，长按7秒后指示灯闪烁即可放掉。
然后通过操作右边的开关位置旋钮来确定所要定的位置，电动或手动关门，顺指针方向转到底再回转1/2圈；长按操作面板的中间按钮，同时把右边的旋钮置于关位，这时关到位信号灯常亮即可；定开到位同理。
调好位置后将操作面板拆下,拆下左边的螺丝,即可看到面板反面的S1开关将S1.1置于ON状态(自保持)再看到底部面板为力矩值,设好后,装好盖完盖子.即可.将旋钮置于remote 位置远操即可.
反相：当送电后打到实验位置时发现操作开时就地门实际在关，这时就要把操作面板拆下来，然后找到S3开关将S3.8拨到ON状态(如实际在ON就拨到OFF),这时故障灯(红灯)会亮起,盖好盖子后,长按中间按钮,再把旋钮打到learn位置,长按30秒后(灯会闪烁然后熄灭;红灯也熄灭) 自动清除前面所有设置,然后再重新按照前面所述定好开关位置.
注意事项: 拆开操作面板时将两边的旋钮打到STOP状态,装盖之前先不要拧紧螺丝,先检查下旋钮是不是已扣到.切勿弄错,因为旋钮内部有6个位置.如果旋错的话只需再将旋钮置于12点钟的位置即可
重要参数:
S1.1为自保持旋钮
S3.8为相序切换旋钮。
电动调节门接线图
电动调节门接线图Rotork调门接线图（5010-100-01）A .B .C 三相 380V 自动反相22(+) 23(-) 反馈（4——20ma）26(+) 27(-) 指令其中 4和41短接 5和39短接6和7 10和11 为关反馈（开关量）8和9 12和13 为开反馈（开关量）故障公用芯42 43 常闭《故障》 44常开《远方》内部参数设定：OE on 辅助功能开OI HI 大信号开门FI I 接受电流信号Fr 20 为4---20 ma 控制Od op 远程控制Or on 就地遥控ROTORK－M 调节型电动门接线图短接： 5和374－20 mA指令：22（＋） 13（－）4－20 mA反馈：32（＋） 23（－）状态信号：6和7 关反馈15和16 开反馈西博思220v调门L N 220v1 (+) 和2 (-) 为反馈 (4---20ma)14(+) 和15（-）为指令 (4---20ma)西博思380 v调门A B C 380V (调节型)1 (+) 和2 (-) 为反馈 (4---20ma)14(+) 和15（-）为指令 (4---20ma)注意：此门调试时，必须注意需设定开关零位。
此门可自动反相。
西博思调门《专业型》1至20的端子1.2接开反馈；5，6接关反馈；9,10接远方；19,20接故障；1至13的端子1,2接模拟量反馈；14至26的端子14.15接指令；远方要把菜单的输出3改为准备好加远方，并改为常开点NO德瑞默接线图23（+）、24（-）反馈（4~20mA）22（+）、24（-）指令（4~20mA）10、5故障1——21 环线2——20 环线auma接线图2、3 指令（4~20mA）23、24 反馈（4~20mA）AUTORK模拟量接线图4、36 环线5、39 环线22（+）、23（-）反馈（4~20mA）26（+）、27（-）指令（4~20mA）RAGA调节型电动门接线图电源：1―U 2―V 3―W E ――接地短接：5和39 ，4和36，4和414－20 mA 指令信号：26（＋） 27（－）4－20 mA 反馈信号：22（＋） 23（－）状态信号：6和7 关反馈8和9 开反馈19和20 、 21远方AUMA电动调节门接线图电源：U1――A V1――B W1――C4－20 mA指令：2（＋） 3（－）4－20 mA反馈：24（＋） 23（－）状态信号：35和36 关反馈39和40 开反馈6和10 远程允许14和15 故障瑞基调节门指令 26 + 27 - 反馈 22 + 23 - 开关量反馈关 6 7 开 8 95与39 4与36 4与41 短接天津瑞基调节电动门指令：35和34关36和34开39和34停73和72阀位反馈70和71模拟量指令11和12开反馈9和10关反馈西门子电动调节门L N 220V电源指令；14+ 15- 反馈：1+ 2-ABB调门指令：34（+） 33（—）反馈：35（—）36（+）短接：21~15 22~16 （用于提供远控电源）21+ 22—（内部提供的24V电源）ABB电泵勺管调门指令：26+ 27—反馈：30+ 31—电源：14+ 15—PS 接线反馈：7+ 8—指令：3+ 4—重庆川仪调门短接：21~15 22~16指令：34+ 33—位反：36+ 35—。
电动门接线图
Rotork调门接线图（5010-100-01）A .B .C 三相380V 自动反相22(+) 23(-) 反馈（4——20ma）26(+) 27(-) 指令其中4和41短接5和39短接6和7 10和11 为关反馈（开关量）8和9 12和13 为开反馈（开关量）内部参数设定：OE on 辅助功能开OI HI 大信号开门FI I 接受电流信号Fr 20 为4---20 ma 控制Od op 远程控制Or on 就地遥控Rotork两位式门接线图（3000-000-06）A .B .C 三相380V 自动反相4和36 短接点动：5和33 关5和35 开自保持：5和34 短接33为关35为开6和7 10和11 为关反馈（开关量）8和9 12和13 为开反馈（开关量）西博思220v调门L N 220v1 (+) 和2 (-) 为反馈(4---20ma)14(+) 和15（-）为指令(4---20ma)西博思380 v调门A B C 380V (调节型)1 (+) 和2 (-) 为反馈(4---20ma)14(+) 和15（-）为指令(4---20ma)注意：此门调试时，必须注意需设定开关零位。
此门可自动反相。
西博思380 v两位式U V W 接380AC3（A12）和4(A23)关指令3 和5(A13)开指令3 和6 停指令18和19 21和24短接28和29开反馈32和33关反馈40和41故障46和47远方允许1和2为4---20ma信号注意：此门没有自保持，需机控室加长信号。
上海厂供一体化仿ROTORK阀门点动操作：39和37 开39和38 关自保持操作：36与39短接37 开36与39短接38 关32(+) 23（-）为（4---20ma）反馈15和16为开反馈(开关量)6和7 为关反馈(开关量)注意：此门不自动反相（假设门不动，需要换相）AUMA一体化电动门（24v控制）指令：11位公用芯3为开2为关反馈：39和40 为开35和36为关23(-)和24(+)为4----20ma输出内部图解如下：远程用自保持行程开力矩开就地自保持故障行程关力矩关AUMA一体化电动门（220v控制）指令：零线接公用芯3为开2为关反馈：39和40 为开35和36为关内部图解如下：远程用自保持行程开力矩开就地自保持故障行程关力矩关注意：5号端子上加220v火线。
二期电动门接线图
11-
故障
短接
27
22
23
42
43
4—41
5—39
扬州2SA8(锅炉减温水）
02+
01-/02-
04+ 04-
03+ 03- 05+
05-
1
36
12
13
15 16 18
19
X2
L1 L2 L3
4
56
1
23
U
VW
1
23
U
VW
DCS
01+
电动门
37
DCS
01+
电动门
7
DCS
01+
电动门
6
DCS
01+
电动门
DCS
01+
电动门
9
DCS
01+
电动门
35
DCS
01+
电动门
35
DCS
01+
电动门
4
DCS
01+
电动门
3
DCS
02+
电动门
4
DCS
01+
电动门
28
DCS
01+
电动门
22
DCS
01+
电动门
26
DCS
01+
电动门
2
常州施耐德电动门接线图（开关型）
02+
01-\02-
03+
03- 04+ 04- 05+
05-
SR Freet 电动执行机构
各种阀门接线方式
西博士（经济型）：带继电器板的直接连接（开关型）X3.1：3接OD-,CD-；4接CD+；5接OD+；X3.2：18和19短接；X2：1、2接OP+/OP-；5、6接CP+/CP-;19、20接F+/F-西博士（专业型）：带继电器板的直接连接（调节阀）X3.1：1接P+2接P-X3.2：14接O+15接O-没有故障信号可接，如果要接紧急停的话，QCD+接3号端子，QCD-接7号端子，18号端子与20号端子短接（这个一般是不接的）西博士执行机构1 、ECOTRON经济型：带继电器板的圆形插头式连接（电动门）短接：5、6端子指令：开：3、1；关：2、1紧急关：9、10 停：4、1反馈：开：28、29；关：32、33模拟量反馈：7+、8—2、.PROFITRON 专业型：带继电器板的圆形插头式连接（调节门）模拟电流指令：11+、12-模拟量反馈：7+、8—EMG系列（开关型）：1和21短接；20接OD+/CD+;3 接CD-;4 接OD-；5接CP-/OP-/F-;7 接CP+;9 接OP+;10接F+；EMG系列（调节型）1和21短接，2和20短接；22接O+；23接P+；24接O-/P-（0V）；5接F-；10接F+；瑞基RA系列电动门（开关型）指令：关5 33 开5 35反馈：关6 7 开10 11短接：5~34（用于自保持）4~36RQ系列调门反馈：22+ 23—指令：26+ 27—瑞基RA2系列电动门（开关型）5跟34短接（用于自保持），4跟36短接；5接CD-/OD-；35接OD+；33接CD+；6和7分别接CP+/CP-；8和9分别接OP+/OP-；42和43分别接F+/F-；瑞基RA系列电动门（调节型）5跟39短接（自保持），4跟41短接；26接O+；27接O-；22接P+；23接P-；42和43分别接F+/F-；瑞基RJ系列电动门（开关型）：5跟25短接，6跟24短接；6接CD-/OD-；7接OD+；8接CD+；9跟11短接，10跟12短接；9和10分别接F+/F-；17和18分别接CP+/CP-；19和20分别接OP+/OP-；瑞基RJ系列电动门（调节型）：3接O+；4接O-；1接P+；2接P-；9跟11短接，10跟12短接；9和10分别接F+/F-；ROTORK系列（开关门）4跟36，5跟34短接（如果要点动的话，5不要与34短接，指令公共端接5）；5接CD-/OD-；33接CD+；35接OD+；42、43接F+、F-；6、7接CP-、CP+；8、9接OP-、OP+；22接P+；23接P-；ROTORK系列（调节门）39跟5，41跟4短接；22接P+；23接P-；26接C+；27接C-；42、43接F+、F-；Autork系列IKM型（调节门）4~36短接5~39短接模拟信号指令：26+、27—：阀位反馈信号：22+、23—Autork系列IK型（开关门）4~36短接5~34短接（有停止指令中间停不短接）指令：开：35、5 关：33、5 停：34、5 反馈：开：8、9 关：6、7模拟量电流反馈：22+、23—电源失电故障反馈：42、43（常闭)AUMA电动阀门的接线方法11接CD-/OD-；2接CD+；3接OD+；6接CP-/OP-；7接CP+；8接OP+；反馈或接：开：39、40 关：35、36(未经过电路板，可用万用表检测)14、15接F+、F-；AUMA电动阀门的接线方法（非一体化）关力矩开关：1 2 （常闭)开力矩开关：5 6 （常闭）关行程开关：9 10 （常闭）11 12（常开）开行程开关：13 14 （常闭）15 16（常开）\TH 开关：19 20 （常闭）1接CD-2跟9短接10接CD+5接O D-6跟13短接14接OD+反馈：开：39、40 关：35、3619、20接F+、F-；GEQ的接线方法7接OD+8接CD+9跟6短接，接OD-,CD-15、16接OP+,OP-18、19接CP+,CP-常州施耐德阀门接线方法7跟10短接（自保持），7接OD-/CD-；8接CD+；9接OD+；12和14接开反馈的OP-/OP+；15和17接关反馈的CP-/CP+；27和28接故障的F-/F+；GEK的接线方法4跟36短接，5跟34短接；5接OD-/CD-；35接OD+；36接CD+；42、43接F-/F+；6、7接CP-/CP+；8、9接OP-/OP+；扬州西门子一体化电动门MK系列（1）、作调节型电动阀门模拟量指令：15+、16-模拟量反馈：13+、14-（2）、作开关型电动阀门指令：开：18、21 关：19、21反馈：开：3、4 关：1、2模拟量反馈：13+、14—；（3）、电源AC380V:22(A)、23(B)、24(C);AC220V:23(L)、24(N)扬州西门子一体化电动门LK系列（国产技术）作开关型电动阀门短接：19、20指令：开：3、4；关：2、4停止指令1、4反馈：开：17、18；关：5、6模拟量反馈：8+、7—电源故障：9 21自保持：X11需点动则将此插头拔掉。
