PCB制程工艺简要介绍
pcb流程简介全制程
表面处理
表面处理是PCB制造中的重要环节，主要目的是提高 PCB的可靠性和性能。
输标02入题
表面处理工艺包括镀金、镀银、喷锡等。镀金可以增 强导电性能和耐腐蚀性，镀银可以提高焊接性能，喷 锡则可以提高可焊性和耐热性。
01
03
在表面处理过程中，需要注意防止表面氧化、变色和 脱落等问题。
05
02
制作
将设计好的PCB图转换为实际电路板， 需要进行覆铜、钻孔、电镀等处理。
03
检测
对制作好的电路板进行检测，包括外 观检测、电气性能检测等，确保质量 合格。
04
组装
将电子元器件焊接到电路板上，完成 PCB的组装。
02
PCB设计
原理图设计
总结词
原理图设计是PCB流程的起始阶段，主要任务是创建电路原理图，将电路的功 能需求转化为图形表示。
确保使用的原材料质量合格， 无缺陷且符合设计要求。
生产过程监控
对PCB制造过程中的各个环节 进行严格监控，确保工艺参数
符合标准。
成品检验
对完成的PCB进行全面的质量 检查，包括外观、尺寸、电气
性能等。
环境条件控制
确保生产环境满足温湿度、清 洁度等要求，以降低品质风险
。
可靠性评估方法
寿命测试
模拟实际使用环境，对 PCB进行长时间运行测试 ，评估其寿命和稳定性。
详细描述
PCB布线是电路板设计的最后阶段，它需要考虑布线的长度、宽度、弯曲半径等 因素，以确保电路的电气性能和可靠性。同时，布线还需要考虑制造工艺的要求 ，以确保生产的可行性和效率。
03
PCB材料选择与处

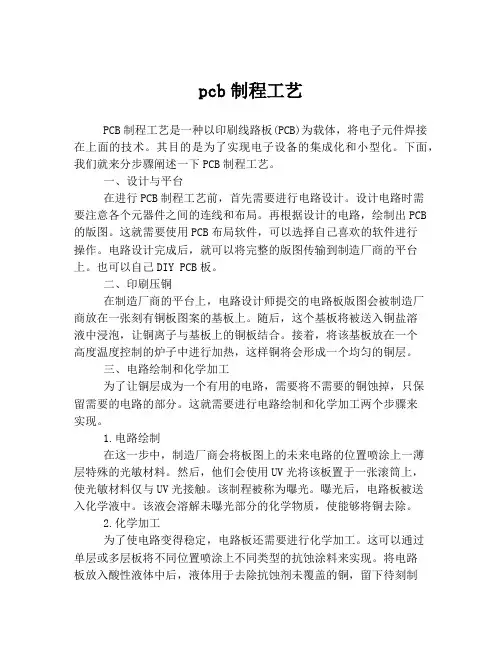

pcb制程工艺
pcb制程工艺PCB制程工艺是一种以印刷线路板(PCB)为载体，将电子元件焊接在上面的技术。
其目的是为了实现电子设备的集成化和小型化。
下面，我们就来分步骤阐述一下PCB制程工艺。
一、设计与平台在进行PCB制程工艺前，首先需要进行电路设计。
设计电路时需要注意各个元器件之间的连线和布局。
再根据设计的电路，绘制出PCB 的版图。
这就需要使用PCB布局软件，可以选择自己喜欢的软件进行操作。
电路设计完成后，就可以将完整的版图传输到制造厂商的平台上。
也可以自己DIY PCB板。
二、印刷压铜在制造厂商的平台上，电路设计师提交的电路板版图会被制造厂商放在一张刻有铜板图案的基板上。
随后，这个基板将被送入铜盐溶液中浸泡，让铜离子与基板上的铜板结合。
接着，将该基板放在一个高度温度控制的炉子中进行加热，这样铜将会形成一个均匀的铜层。
三、电路绘制和化学加工为了让铜层成为一个有用的电路，需要将不需要的铜蚀掉，只保留需要的电路的部分。
这就需要进行电路绘制和化学加工两个步骤来实现。
1.电路绘制在这一步中，制造厂商会将板图上的未来电路的位置喷涂上一薄层特殊的光敏材料。
然后，他们会使用UV光将该板置于一张滚筒上，使光敏材料仅与UV光接触。
该制程被称为曝光。
曝光后，电路板被送入化学液中。
该液会溶解未曝光部分的化学物质，使能够将铜去除。
2.化学加工为了使电路变得稳定，电路板还需要进行化学加工。
这可以通过单层或多层板将不同位置喷涂上不同类型的抗蚀涂料来实现。
将电路板放入酸性液体中后，液体用于去除抗蚀剂未覆盖的铜，留下待刻制的电路元件。
四、钻孔在PCB制程中，必须钻出每个电子元件的孔，这样电子元件在PCB 上就可以引出针脚。
这一过程可以通过钻孔机的技术来实现。
五、安装元器件在钻孔之后，就可以将电子元件焊接在电路板的预先钻好的孔洞中。
在完成焊接过程之后，使用专用工具进行测试和检验，以确保电路板中没有任何问题。
六、打标志和测试在最后的制程工艺是打标志和测试。
pcb加工及工艺流程
pcb加工及工艺流程PCB（Printed Circuit board）加工是指将电路设计图纸转化为实际的电路板的过程。
下面是PCB加工的一般工艺流程：1.设计电路图：根据电路的功能和需求，使用电子设计自动化（EDA）软件绘制电路图。
2. 生成Gerber文件：将电路图转化为Gerber文件格式，Gerber文件包含了电路板的各种图形和布局信息。
3. 制作光掩膜：使用Gerber文件生产光掩膜，光掩膜可用于制作电路板上的各种层（如导板层、钻孔层等）的图案。
4. 制备基板：选择适当的基板材料（如FR-4），并按照Gerber文件中的图案在基板上制备各个层。
5.图案化铜：在基板上涂覆光敏剂，然后将光掩膜与基板对位曝光，通过化学反应去除未受光照的部分光敏剂，形成图案化的铜层。
6.钻孔：根据布局，使用精密钻床在基板上钻孔。
7.冷铜化：通过将钻孔过的孔壁表面电化学镀上铜，增加了孔壁的导电性。
8.图案化阻焊：在基板上涂覆一层阻焊层，并使用光掩膜对待刷涂的区域进行覆盖。
然后进行热固化。
9.丝印：使用丝网印刷技术在基板上印刷标识、文字和其他图案。
10.焊接：将电子元器件通过表面装配技术（SMT）或插件式安装技术（THT）焊接到基板上。
11.AOI和测试：通过自动光学检查（AOI）和其他测试方法检查焊接质量和电路板功能。
12.表面处理：对电路板进行表面处理，如镀金、镀锡或喷锡。
13.最终检查和包装：对已处理完成的电路板进行最后的检查和包装。
总之，PCB加工涉及到电路设计、图形制作、基板制备、图案化铜、钻孔、阻焊、丝印、焊接、测试等多个环节。
这些工艺流程的完成将最终得到一个功能完善的电路板。

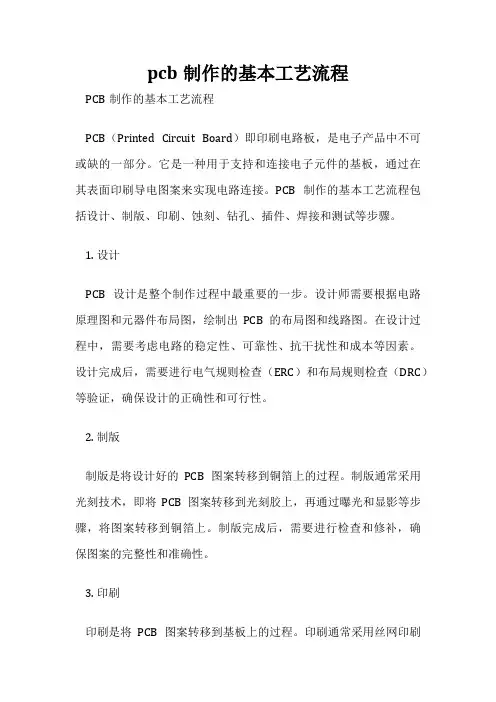

pcb制作的基本工艺流程
pcb制作的基本工艺流程PCB制作的基本工艺流程PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的一部分。
它是一种用于支持和连接电子元件的基板，通过在其表面印刷导电图案来实现电路连接。
PCB制作的基本工艺流程包括设计、制版、印刷、蚀刻、钻孔、插件、焊接和测试等步骤。
1. 设计PCB设计是整个制作过程中最重要的一步。
设计师需要根据电路原理图和元器件布局图，绘制出PCB的布局图和线路图。
在设计过程中，需要考虑电路的稳定性、可靠性、抗干扰性和成本等因素。
设计完成后，需要进行电气规则检查（ERC）和布局规则检查（DRC）等验证，确保设计的正确性和可行性。
2. 制版制版是将设计好的PCB图案转移到铜箔上的过程。
制版通常采用光刻技术，即将PCB图案转移到光刻胶上，再通过曝光和显影等步骤，将图案转移到铜箔上。
制版完成后，需要进行检查和修补，确保图案的完整性和准确性。
3. 印刷印刷是将PCB图案转移到基板上的过程。
印刷通常采用丝网印刷技术，即将PCB图案印刷到基板上，形成导电图案。
印刷完成后，需要进行检查和修补，确保图案的完整性和准确性。
4. 蚀刻蚀刻是将未被印刷的铜箔部分蚀刻掉的过程。
蚀刻通常采用化学蚀刻技术，即将基板浸泡在蚀刻液中，使未被印刷的铜箔部分被蚀刻掉，形成导电通路。
蚀刻完成后，需要进行清洗和检查，确保导电通路的完整性和准确性。
5. 钻孔钻孔是在基板上钻孔，形成插件孔和焊盘孔的过程。
钻孔通常采用机械钻孔技术，即使用钻头在基板上钻孔。
钻孔完成后，需要进行清洗和检查，确保孔的完整性和准确性。
6. 插件插件是将电子元件插入插件孔中的过程。
插件通常采用手工插件技术，即将电子元件手工插入插件孔中。
插件完成后，需要进行检查和修补，确保插件的正确性和稳定性。
7. 焊接焊接是将电子元件与PCB焊接在一起的过程。
焊接通常采用波峰焊接技术，即将PCB浸泡在焊锡池中，使焊锡涂覆在焊盘上，再将电子元件放置在焊盘上，通过加热使焊锡熔化，将电子元件与PCB 焊接在一起。
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
印制电路板工艺流程简介(PPT 52张)
2.各流程工艺简介
• 1）制前设计、生产工具制作： • ◆创建元件库：保证元件能焊接到多层 板上，实现元器件之间互连的几何图形， 也包括多层板本身的几何特性。 • ◆建立电原理图与印制板上元件和连线 之间的对应关系。 • ◆布局与布线。 • ◆提取印制板生产使用数据。提取贴装 生产使用的数据。
2）开料
13）外层蚀刻（碱性氯化铜蚀 刻液
• 目的：蚀掉非线路底铜，获得成品线路 图形，使产品达到导通的基本功能。 • 流程：褪膜→水洗→蚀刻→水洗→褪锡 →水洗→烘板。目的：蚀掉非线路底铜， 获得成品线路图形，使产品达到导通的 基本功能。 • 流程：褪膜→水洗→蚀刻→水洗→褪锡 →水洗→烘板。
14）外层AOI • 与内层AOI原理一样
印制电路板工艺流程简介
• 一、基础知识
1.印制电路板（Printed Circuit Board简称为PCB） 通常把在绝缘材上，按预定设计， 制成印制线路、印制元件或两者 组合而成的导电图形称为印制电 路。而在绝缘基材上提供元器件 之间电气连接的导电图形，称为 印制线路。这样就把印制电路或 印制线路的成品板称为印制线路 板，亦称为印制板或印制电路板。
• ◆ 棕化工艺说明：在棕化缸内，由于H2O2的作用， 使内层板的表面形成凹凸不平的粗糙结构，同时在板 面沉积上一层均匀的、有良好粘合特性的有机金属薄 膜。由于有机金属膜与铜面的化学键结合，形成棕色 的毛绒状结构，使它与半固化片的粘合能力大大提高。 • ◆酸洗：清除板面氧化物，使内层芯板表面干净。 • ◆ 碱洗：清洁除去板面上的油污。 • ◆活化：中和从碱洗缸带来的碱，且板面经活化剂的 清洁调整，可防止杂质带入棕化缸，以确保棕化缸各 组分的稳定及板进入棕化缸后能被均匀涂覆。 • ◆棕化：进一步粗化铜表面，增加铜面的表面积，同 时在板面沉积上一层均匀的、有良好粘合特性的有机 金属薄膜,以提高铜面与半固化片之间的结合力。 • 加强：使表面形成一层致密的铜锡合金薄膜。
PCB电镀制程讲解(完整工艺介绍)
剝錫A藥液組成 A液: a氧化劑:用以將Sn/Pb氧化成SnO/PbO
ｂ抗結劑：將PbO/SnO轉成可溶性結構,避免飽和沉澱 c抑制劑:防止A液咬蝕合金 B液:a氧化劑:用以咬蝕錫銅合金 b抗沉劑:防止金屬氧化物沉澱 c護銅劑:保護銅面防止氧化 測定A液有無剝錫效用,請先關掉B液試走板子,看板面呈透明 狀,表示還有藥效,若呈現黑色表示A液已無效用
站別
厚度
電鍍條件
備注
ICU 450±100U" 18asf/35min
450±100U" IICU銅厚
550±100U"
13asf/50min min:0.8mil 16asf/50min min:1.0mil
IICU錫厚 300±100U" 18asf/9min
電控系統
第四章
蝕刻工藝流程
蝕刻分為酸性蝕刻與鹼性蝕刻兩种,電鍍所用的是鹼性蝕刻, 從機體結構與工藝流程上都不同於內層的酸性蝕刻,以下主要 介紹鹼性蝕刻的工藝
操作參數與條件:
溫度
25 OC(20~30 OC)
時間
5分(3~6分)
擺動
必須
槽體材質 P.P或PVC
通Air之目的
Cu++[O]-+H2O 背光級數≧7級
Cu2-+2OH- (4)
沉積速率15~30U”/23min
操作參數及條件
溫度
25 OC(22~28 OC)
時間
15分(12~18分)
負載
0.2~2dm2/l
流程:
上料
酸浸
鍍銅
水洗
抗氧化 水洗
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 介绍PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，通过导电图形设计在绝缘的基材上形成电连接。
本文将详细介绍PCB板的生产工艺和制作流程。
2. PCB板生产工艺2.1 设计PCB的设计是整个生产过程的第一步。
设计师根据电路需求、尺寸等要求，利用专业的设计软件进行PCB布局设计，确定元器件的位置和走线等。
2.2 印刷内层线路在PCB板的内层，先通过化学铜或覆铜的方式形成线路图案。
首先，在基材上涂覆铜箔，然后通过光刻、蚀刻等工艺形成所需的线路。
2.3 确定叠层顺序在PCB板上层中需要使用覆铜箔，内层线路完成后，按照设计要求进行层叠，形成最终的PCB结构。
2.4 复合将不同层的基材通过预压、加热等工艺，确保各层之间紧密结合。
2.5 镀铜PCB板表面需要镀铜，以便提高导电性能。
通过化学镀铜或电镀铜工艺，形成一层铜箔。
2.6 图形化在PCB板表面进行光刻、蚀刻等工艺，形成最终的线路图案，以便后续焊接电子元件。
2.7 防蚀层处理在PCB表面覆盖一层防蚀层，以保护线路不受环境的腐蚀。
3. PCB板制作流程3.1 面板切割将大板材按需求切割成所需的小板材。
3.2 钻孔在PCB板上钻孔，以便后续焊接元件。
3.3 化学沉金通过化学沉金工艺，在PCB表面形成金属保护层，提高耐蚀性。
3.4 印刷在PCB板上进行标记印刷，包括元器件标识、生产信息等。
3.5 应用焊膏在PCB板上通过丝网印刷工艺，施加焊膏，以便焊接元件。
3.6 表面贴装将电子元件按照设计要求，通过自动贴装、回流焊等工艺，固定在PCB板上。
3.7 检测对已完成的PCB板进行外观检测、可靠性测试等，确保质量。
3.8 包装将合格的PCB板进行包装，以便存储和运输。
结语通过以上的介绍，我们详细了解了PCB板的生产工艺和制作流程。
PCB板在电子行业中扮演着重要的角色，其制作过程需要严格的控制和高精度的工艺。
pcb板制作工艺及制程能力简介
最小孔径
纵横比 最厚板厚 最薄板厚
0.2mm
≦ 6:1 3.0mm （最小孔径原则为≦ 6:1） 0.1mm
沉铜速率
15+/-5u”
备注：对于PTFE材质的生产板在沉铜工序采用了PI调整剂进行调整，提高孔化良率。同时沉铜工序采用的是 自动化程序，其产品可控性强，部分生产板还可以采用两次沉铜工艺进行生产提升沉铜品质
金手指电金
化学沉银 化学沉金
防氧化
较好的焊接性，良好的平整性，低廉成本，但是上件环境有比较严的要求，
目前应用量仅次于沉金
佰生技术部
bestprint
B&P
昆山市佰生电子元件厂
制程能力:
表面处理类型 喷锡 电镍金 金手指 化学沉银 化学沉金 防氧化 锡厚 镍层 金厚 金厚 银厚 镍厚 金厚 膜厚 喷锡;电镍金;金手指电金;化银;化金;防氧化等 3-38um 2.5-8.0um 1-2u” 3-40u” 6-18u” 2.5-8.0um 1-3u” 0.2-0.6um
佰生技术部
bestprint
B&P
昆山市佰生电子元件厂
7:图形电镀
目的:
在显影后的铜层上进行电镀，将面上以及孔内电镀到符合客户要求铜厚。
图形电镀又称二次铜和电铜锡，因此此工序不仅仅是加厚铜层，同时还需要在铜层上加电上一 层锡。
同时对图形电镀的理解为电镀客户所需要的各类连接线涵盖接电线以及焊接pad…
孔径公差
孔位公差 槽宽公差 NPTH孔径公差
≦ 0.0254mm
≦ 0.075mm +/-0.1mm +/-0.05mm
备注：可以加工各类异型孔，如锥形沉头孔，直角沉头孔，深度孔等等
pcb制程流程
PCB制程流程主要包括以下步骤：
裁板：将PCB基板裁剪成生产尺寸。
前处理：清洁PCB基板表面，去除表面污染物。
压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。
曝光：使用曝光设备利用紫外光对覆膜基板进行曝光，从而将基板的图像转移至干膜上。
DE：将进行曝光以后的基板经过显影、蚀刻、去膜，进而完成内层板的制作。
内检：检测及维修板子线路。
压合：将多个内层板压合成一张板子。
钻孔：按照客户要求利用钻孔机将板子钻出直径不同，大小不一的孔洞，使板子之间通孔以便后续加工插件，也可以帮助板子散热。
一次铜：为外层板已经钻好的孔镀铜，使板子各层线路导通。
外层：为方便后续工艺做出线路。
二次铜与蚀刻：二次镀铜，进行蚀刻。
以上步骤完成后，PCB制作流程基本完成。
pcb工艺流程详解
pcb工艺流程详解随着电子技术的发展，印刷电路板（Printed Circuit Board，PCB）已经成为各种电子设备的基础组成部分。
PCB工艺流程是指在PCB制造过程中需要经历的各个步骤，下面将详细介绍PCB工艺流程。
PCB工艺流程通常分为设计、生产和组装三个阶段。
首先是设计阶段，设计师根据电子设备的功能和需求，进行PCB电路的设计和布局。
设计软件通常使用Altium Designer、PADS 等，在设计过程中需要注意电路的连接、长度匹配和信号完整性等问题。
设计完成后，进入生产阶段。
首先是图形板制作，即将设计好的电路板图纸在软件上进行排版。
然后将排版好的图纸输出成阳性胶片。
阳性胶片是一种透明胶片，上面的图案和电路呈现出黑色或深蓝色。
接着是制作印制线路板的阶段。
将阳性胶片置于镀铜板上，然后经过曝光、腐蚀和去光等步骤，使得图案和电路部分的铜层得以蚀刻掉。
这样就得到了印制线路板的基本结构。
接下来是钻孔。
将印制线路板放在钻床上，通过旋转的钻头将预先设计好的孔位进行钻孔，以便之后的部件安装。
然后是板上贴装阶段。
将元器件逐一安装在印制线路板上，并通过专用设备将元器件焊接到板上。
常用的焊接方式有手工焊接和波峰焊接。
焊接完成后，进入最后一个阶段，即PCB的组装和测试。
在组装阶段，将已经焊接好的电路板与其他设备进行组装，形成最终的产品。
测试阶段用于检测电路板的质量和功能是否正常，常见的测试手段有目测和仪器测试。
总结起来，PCB工艺流程包括设计、生产和组装三个阶段。
设计阶段主要是电路的设计和布局，生产阶段包括图形板制作、制作印制线路板、钻孔和板上贴装，最后是组装和测试阶段。
这些步骤都需要专业的设备和技术，并需要严格的质量控制，以确保PCB的性能和稳定性。
PCB工艺流程是现代电子设备制造中不可或缺的一部分，对于电子行业的发展有着重要的意义。
PCB生产工艺流程
PCB生产工艺流程PCB（Printed Circuit Board），即印刷电路板，是一种用于连接和支持电子元件的电路板。
在电子制造业中，PCB生产工艺流程是非常重要的，决定了PCB的质量和可靠性。
下面将详细介绍PCB生产工艺流程。
1.原材料准备：2.毛胚制备：毛胚制备是PCB生产的核心步骤，包括蚀刻、覆铜、打孔等工艺。
（1）蚀刻：将覆铜层保护膜部分剥离，然后将空白部分蚀刻掉，形成电路板的形状和线路。
（2）覆铜：将覆铜液均匀涂布在基板表面，使得基板表面形成一层铜箔，用于导电。
（3）打孔：根据设计要求，在基板上打孔，以便进行电子元件的连接。
3.图案制作：图案制作是指将电路设计图案转移到PCB板上，包括图案制作光阻、曝光、显影等步骤。
（1）图案制作光阻：将光敏涂料（光阻剂）涂覆在PCB板上，然后通过加热或暴露于紫外线下，使涂层固化。
（2）曝光：将电路设计图案通过连续曝光到光阻层上，形成与电路板设计图案相同的光刻图案。
（3）显影：用显影剂去除未固化的光刻图案。
4.蚀刻：蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉，形成电路板的导线和连接孔。
5.镀金：镀金是为了提高PCB板的导电性和耐腐蚀性，使得PCB板更加稳定和可靠。
常用的镀金方法有化学镀金、电镀镀金和电镀锡等。
6.排钻：排钻是用机器将电路板上的孔进行排列和钻孔，以便电子元件的安装和焊接。
7.焊盘沉镀：焊盘沉镀是为了提高焊接连接性能，保证电子元件的焊接质量。
通常采用热浸镀锡或喷锡等方法。
8.控制板外层：将两块PCB板层叠在一起，通过压力和温度将其压合在一起。
9.修边：通过机器将PCB板修边成所需的形状和尺寸。
10.印刷标识：11.成品检验：对PCB板进行检验，包括外观检查、尺寸检查、电气性能测试等。
12.包装和出货：将通过检验的PCB板进行包装，并按照要求进行分拣和出货。
以上是PCB生产工艺的主要流程，每个步骤都需要严格控制和操作，以保证PCB板的质量和可靠性。
PCB制造工艺流程
PCB制造工艺流程PCB制造工艺是指将电路设计转化为实际可用的电路板的过程。
这个过程包括基材的选择、图形化布局设计、印刷、电路板切割、表面处理、组装等多个步骤。
下面将详细介绍基材、单面和多层PCB制造工艺流程。
基材选择：基材是PCB制造的核心材料，其主要功能是为电路提供机械支撑和导热导电功能。
常用的基材包括玻璃纤维、环氧树脂、聚酰胺等。
基材的选择要根据电路板的具体要求来确定，如高频电路需要选择介电常数较低的基材。
单面PCB制造工艺流程：1.设计电路原理图和布局图。
2. 将布局图转化为原生图，并通过软件导出Gerber文件。
3. 制作光绘制版，通过光绘机将Gerber文件图案制在网版上。
4.清洗光刻版，用相应的药液清洗掉未曝光的光刻膜。
5.去膜处理，将光刻膜除去，露出基材表面。
6.酸性蚀刻，将除去光刻膜的光刻版放入蚀刻槽中，通过酸性药液将未覆铜层腐蚀掉，形成电路图案。
7.清洗蚀刻版，清洗掉腐蚀液及其它杂质。
8.镀铜，将蚀刻后的电路版放入电镀槽中，通过电镀技术形成一层均匀的铜，以便保护线路以及提供电音功能。
9.清洗电路板，清洗铜上的杂质。
10.实施表面处理，如阻焊、喷涂、喷锡等。
11.裁切电路板，将大板切割为小板，以满足具体的产品尺寸要求。
12.进行测试，测试电路板的性能是否符合设计要求。
13.通过机械加工，将电路板打孔、钻孔等。
14.最后进行组装，将电子元器件焊接到电路板上，完成最终产品的制造。
多层PCB制造工艺流程：1.设计电路原理图和布局图。
2. 将布局图转化为原生图，并通过软件导出Gerber文件。
3. 制作光绘制版，通过光绘机将Gerber文件图案制在多层板网版上。
4.清洗光刻版，用相应的药液清洗掉未曝光的光刻膜。
5.去膜处理，将光刻膜除去，露出基材表面。
6.酸性蚀刻，将除去光刻膜的光刻版放入蚀刻槽中，通过酸性药液将未覆铜层腐蚀掉，形成电路图案。
7.清洗蚀刻版，清洗掉腐蚀液及其它杂质。
8.镀铜，将蚀刻后的电路版放入电镀槽中，通过电镀技术形成一层均匀的铜，以便保护线路以及提供电音功能。
(完整版)PCB全流程讲解精讲
压板（铆合）
铆合:(铆合;预叠) 目的:(四层板不需铆钉)
铆钉
2L
3L
➢ 利用铆钉将多张内层板钉在一起,以避免
4L
后续加工时产生层间滑移；邦定是将板边 熔合窗位置加热与P/P黏结，进一步防止
5L
层间滑移。
主要原物料:铆钉;P/P
➢ P/P(PREPREG):由树脂和玻璃纤维布组成,
人工对AOI的测试缺点进行确认
注意事項： ➢ VRS的确认人员不光要对测试缺点进行确认，另外就是对
一些可以直接修补的确认缺点进行修补
压板（流程）
流程介绍:
棕化
铆合
叠板
压合
后处理
目的：
邦定
➢ 将铜箔（Copper)、胶片（Prepreg)与氧化处理后的内层 线路板压合成多层板
压板（棕化）
棕化: 目的: ➢ (1)粗化铜面,增加与树脂接触表面积 ➢ (2)增加铜面对流动树脂之湿润性 ➢ (3)使铜面钝化,避免发生不良反应 主要原物料:棕化药水
Layer 1 Layer 2 Layer 3 Layer 4 Layer 5 Layer 6
压板（压合）
压合: 目的:通过热压方式将叠合板压成多层板 主要原物料:牛皮纸;钢板
压力
可叠很多层
加热盘
钢板 牛皮纸 承载盘
压板（结构）
压板机的结构： 液压系统：多层板的压合机多数都采用液压系统提供各开口的闭合与加压。 即：压机顶部的热盘固定于压机的主体结构上，其它各开口的热盘由液压系统推动闭合与加压。 如下图所示：
内层制作（流程及目的）
流程介绍:
开料
前处理
PCB制造工艺流程
已钻孔 (Been Drilled)
QA检查 (QA Inspection )
下工序 (Next Process)
2
2.5钻孔
2.5.1流程说明
利用钻咀的高速旋转和落速，在PCB 板面加工出客户所需要的孔；线路板中孔主要用于 线路中元件面与焊接面及层与层之间的导通、IC引脚的插装；
1 1和2层之间导通
线路开短/路、线路缺口、干膜碎、偏位、线幼
8
1.6、图形电镀 &蚀刻 (Pattern Plating&Etching)
干膜板 (Finished Dry-film )
图形电镀 (Pattern Plating )
待蚀刻 (Finished Plating )
退膜 (Peeling Dry-film )
因此在蚀刻过程中，随着铜的溶解，应不断补充氨水和氯化铵。
2.3.2 控制要点 A、蚀刻：速度、温度（48-52℃）压力（1.2-2.5kg/cm2）
B、退膜：44-54℃ 8-12% NaOH溶液
2.3.3常见问题
蚀刻不净、蚀刻过度
7
1.2、压合 (Lamination)
开半固化片 (Pre-preg Cutting)
体。
盖板
压合叠板方式（如图）
牛皮纸
2.4.2控制要点
铜箔
A、棕化：各药水槽浓度、温度，
传送速度
B、压合：叠层结构、热压机参数 PP
钢板
2.4.3常见问题 棕化不良、压合白点、 滑板、板面凹痕
芯板
牛皮纸 底盘
1
1.3、钻孔 (Drilling)
待钻孔 (Waiting Drilling)
钻孔 (Drilling)
pcb工艺流程详解
pcb工艺流程详解PCB（Printed Circuit Board）即印刷线路板，是电子产品的重要组成部分。
PCB工艺流程指的是从设计到制造过程中的一系列步骤，下面是对PCB工艺流程的详细解释。
1. 设计：首先进行PCB的设计，包括电路图的绘制、布线和排布电子元器件。
设计软件通常采用CAD软件，如Altium Designer、PADS等，通过这些软件可以实现电路图的绘制、元件选型、路线布线等功能。
2. 原材料准备：准备PCB制造所需要的原材料，主要包括玻璃纤维布、铜箔、环氧树脂等。
这些原材料根据不同的要求会有不同的厚度和质量等级。
3. 板材制备：将玻璃纤维布和铜箔按照一定的工艺叠压在一起，形成初始的板材。
这个过程主要包括浸润、浸镀、干燥等步骤，以确保板材的质量和性能。
4. 图形洗蚀：使用光刻技术将设计图形转移到板材上，然后采用化学腐蚀的方式去除暴露的铜箔，形成电路。
这个过程主要包括覆膜、曝光、显影、蚀刻等步骤。
5. 孔加工：孔加工主要包括机械钻孔和化学钻孔两种方式。
机械钻孔主要用于大孔和非标准孔，而化学钻孔则适用于小孔和集成电路的引脚。
6. 印刷：在PCB上印刷焊膏，用于焊接电子元器件。
焊膏通常是由锡、铜和铅等金属组成的合金，能够在加热后形成焊接。
7. 贴片：在PCB上粘贴元器件，这个过程通常通过贴片机自动完成。
贴片机能够识别并将元器件准确地粘贴到PCB上，提高生产效率和质量。
8. 固定：对于大型和重量较大的元器件，通常需要采用额外的固定措施，如焊接或添加支撑物。
9. 清洁：将PCB通过先进的清洁设备进行清洗，去除焊膏、残留的化学物质和杂质等。
这个步骤非常重要，可以提高PCB的可靠性和性能。
10. 检测和测试：通过自动检测设备对PCB进行质量和性能的检测。
这个过程通常包括可视检查、电气测试、性能测试等。
无论是在制造过程中还是在最终产品检测中，都要确保每个PCB都符合标准。
11. 封装：使用包装材料将PCB包装成最终产品。
PCB工艺流程简介
一次銅
☺ 流程介绍:
外层线路
前处理
压膜
曝光
显影
☺ 目的:
利用光化学原理，将线路图形通过以感光材料转形式移到 印制板上，形成一种抗蚀或抗电镀的掩膜图像。
外层线路
☺ 前处理(Pre-treatment):
制程目的：去除铜面上的污染物，增加铜面粗糙度，提高抗蚀或 抗电镀掩膜与板面的附着力。 主要设备:针刷磨板机 主要物料：刷轮
铜为2—4OZ的碱性直蚀板； AQ-3058：主要用于电厚镍金板。
外层线路
☺ 曝光(Exposure):
制程目的: 通过底片进行图形转移，在干膜上曝出客戶所需的线路图形。 主要设备:曝光机 主要物料：底片
➢ 外层所用底片与内层相反， 为负片，底片黑色为线路，白色 为底板(白底黑线) ➢ 白色的部分紫外光透射过去， 干膜发生聚合反应，不能被显 影液洗掉
重要的原物料：刷轮
除胶渣/化学沉铜/全板电镀
☺ 除胶渣(Desmear):
smear形成原因：鑽孔時造成的高溫超過玻璃化轉移溫度
(Tg值)，而形成融熔狀，產生膠渣。
Desmear之目的：裸露出各層需互連的銅環，另膨松劑
可改善孔壁結構，增強電鍍銅附著力。
重要的原物料：KMnO4(除膠劑)
除胶渣/化学沉铜/全板电镀
☺ 目的:
将铜层厚度镀至客户所需求的厚度
镀锡
图形电镀
☺ 二次镀铜:
目的：將显影后的裸露 铜面的厚度加厚,以达到客 戶所要求的銅厚。 重要原物料：铜球、
电镀药水
乾膜
铜厚FA监控
二次銅
图形电镀
☺ 镀锡:
目的：在鍍完二次銅的 表面镀上一层锡保护，做为 蚀刻时的保护剂。 重要原物料：锡条、
PCB制程工艺简要介绍
PCB制程工艺简要介绍1. PCB（Printed Circuit Board）制程工艺简介PCB制程工艺是指将电路图设计转化成实际的电路板的过程。
在制程工艺中，通过一系列的步骤，包括设计、绘制、制造、组装和测试，将电路原型制造出来。
本文将从设计、制造和组装三个方面对PCB制程工艺进行简要介绍。
2.PCB设计PCB设计是将电路图转化为PCB板图的过程。
设计人员根据电路原理图进行布局和布线，在布局过程中，需要考虑电路元件的摆放位置、信号的传导路径、电子元器件之间的连接方式，以及电路板的尺寸等因素。
在布线过程中，需要考虑信号的走线方式、电路板的层数、电子元器件的引脚数等要素。
通过CAD软件辅助设计，生成PCB板图文件。
3.PCB制造a.基材选择：根据电路板的要求，选择合适的基材。
常用的基材有FR-4（玻璃纤维复合材料）、铝基板（采用铝作为散热材料）等。
b.压敏膜：在制造过程中，需要使用压敏膜来保护电路板。
压敏膜可以防止化学液体腐蚀、污染和物理损伤。
c.图形化：将PCB板图通过光绘技术转化为图像。
通过光敏感物质和紫外线曝光，将图形转移到覆盖在基材上的粘合剂上。
d.蚀刻：在制造中最关键的步骤之一、通过化学腐蚀的方法，将覆盖在基材上的铜层进行镀蚀，形成电路路径和金属引脚。
不需要的部分将被蚀刻掉。
e.成品分离：将制造好的电路板从基材上切割下来，形成独立的电路板。
4.PCB组装PCB组装是将元器件安装到印制线路板上的过程。
根据电路原理图和BOM表（元器件清单），选择合适的元器件，并通过自动贴片机将元器件焊接到PCB板上。
组装完成后，还需要进行一系列的测试和检查，以确保电路板的质量和可靠性。
总结：PCB制程工艺是将电路图设计转化为实际电路板的过程，涵盖了设计、制造和组装三个方面。
在设计中，通过布局和布线确定电路板的元件摆放和信号传导路径。
在制造中，通过选择合适的基材、图形化、蚀刻和成品分离等步骤，制造出电路板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一〉流程：磨板→贴膜→曝光→显影一、磨板1、表面处理除去铜表面氧化物及其它污染物。
a. 硫酸槽配制H2SO4 1-3％（V/V）。
b. 酸洗不低于10S。
2、测试磨痕宽度控制范围10-15mm，磨痕超过15mm会出现椭圆孔或孔口边沿无铜，一般控制10-12mm为宜。
3、水磨试验每日测试水膜破裂时间≥15s，试验表明，在相同条件下磨痕宽度与水膜破裂时间成正比。
4、磨板控制传送速度1.2-2.5M/min，间隔1＂，水压1.0-1.5bar，干燥温度7 0-90℃。
二、干膜房1、干膜房洁净度10000级以上。
2、温度控制20-24°C，超出此温度范围容易引起菲林变形。
3、湿度控制60-70％，超出此温度范围也容易引起菲林变形。
4、工作者每次进入干膜房必须穿着防尘服及防尘靴风淋15-20s。
三、贴膜1、贴膜参数控制a. 温度100-120°C，精细线路控制115-120°C，一般线路控制105-110°C，粗线路控制100-105°C。
b. 速度＜3M/min。
c. 压力30-60Psi，一般控制40Psi左右。
2、注意事项a. 贴膜时注意板面温度应保持38-40°C，冷板贴膜会影响干膜与板面的粘接性。
b. 贴装前须检查板面是否有杂物、板边是否光滑等，若板边毛刺过大会划伤贴膜胶辊，影响使用寿命。
c. 在气压不变情况下，温度较高时可适当加快传送速度，较低时可适当减慢传送速度，否则会出现皱膜或贴膜不牢，图形电镀时易产生渗镀。
d. 切削干膜（手动贴膜机）时用力均匀，保持切边整齐，否则显影后出现菲林碎等缺陷。
e. 贴膜后须冷却至室温后方可进行曝光。
四、曝光1、光能量a.光能量（曝光灯管5000W）上、下灯控制40-100毫焦/平方厘米，用下晒架测试上灯，上晒架测试下灯。
b.曝光级数7-9级覆铜（Stoffer 21级曝光尺），一般控制8级左右，但此级数须显影后才能反映出来，因此对显影控制要求较严。
2、真空度大于69CMHG,否则易产生虚光线细现象。
3、赶气赶气须在真空度大于69CMHG以上且赶气力度要均匀，否则会产生焊盘与孔位偏移，造成崩孔现象。
4、曝光曝光时轻按快门，曝光停止后须立即取出板件，否则灯内余光长时间曝光，造成显影后出现板面余胶。
五、显影参数控制1、温度30±2℃。
2、Na2CO3浓度1±0.2％3、喷淋压力1.5-2.0kg/cm24、水洗压力1.5-2.0kg/cm25、干燥温度45～55℃6、传送速度显影点50±5%控制六、重氮片1、重氮片曝光5000W曝光灯管，曝光能量：21级曝光尺1～2格透明。
2、重氮片显影20%氨水、温度控制48～65℃，显影3-7次至线路呈深棕色为止。
3、影响重氮片质量因素及防止a. 线细①由光反射及衍射造成；可用纯黑色不反光平底板垫于重氮片下进行曝光消除此现象。
②曝光能量过强；适当降低曝光能量。
b. 显影后出现斑点（俗称鬼影）曝光能量不足，适当延长曝光时间。
c. 颜色偏淡由以下因素构成①温度不够；待调整温度升至范围值再显影。
②氨水过期，浓度降低，更换氨水。
③显影时间太短；重新显影2-3遍。
④重氮片曝光后放置时间较长；线路部分已曝光，废弃重做。
〈二〉常见的故障及排除方法:在使用干膜进行图像转移时，由于干膜本身的缺陷或操作工艺不当，可能会出现各种质量问题。
下面列举在生产过程中可能产生的故障，并分析原因，提出排除故障的方法。
1、干膜与覆铜箔板粘贴不牢2＞干膜与铜箔表面之间出现气泡3＞干膜起皱4＞有余胶5＞显影后干膜图像模糊，抗蚀剂发暗发毛6＞镀层与基体结合不牢或图像有缺陷7＞镀铜或镀锡铅有渗镀电路板最新国际规范导读(IPC-6011；IPC-6012)一、国际规范之渊源与现状电路板供需双方均各有品质检验之成文规范，通常刚性印制电路板最为全球业者所广用的国际规范约有三种；即美国军规MIL-P-55110、IEC-326-5/-6及IPC-RB-276等。
MIL-P-55110己发布30余年，系电路板最早出现也最具公信力与影响力的正式规范。
其1993年最新E版内容甚为精采，为业界所必读的重要文件，惜近年因跟不上时代脚步而渐失色。
IEC-326为“国际电工委员会” (IEC) 所推出共11份有关PCB之系列规范。
骨子上是由欧洲人所主导，为全球各会员国协商投票下的产物，内容并不严谨条文亦欠周详，除了少数欧商外一般较乏人引用。
IPC原为美国“印刷电路板协会”(Ins titute of Printed Circuit)之简称，创会时仅六个团体会员。
经多年努力成长与吸收外国成员，现已发展到六千余团体会员之大型国际学术组织，并改名为“The Institute for Interconnecting and Packaging Elec tronic Circuits”。
其所发表有关电路板之各种品质、技术、研究、及市调等文件极多，为全球上下游电子业界所倚重。
然其众多精采成套的规范与文件，泰半是出自一些美国大型电子公司，经过改头换面成一套看似“公开公正” 的资料，事实上是便於推行美式文化於全球，此即IPC规范新颖实用的原因之一。
IPC有关硬质电路板的品质规范，原有单双面的IPC-D-250，及多层板的IPC-ML- 950等两份，二十余年来历经数次版本的修订，直到1992年3月才再整合成为单一体系的IPC-RB-276 。
1994年11月27 6原版在推出局部修订之Amendment 1後，竟在未出现全文改版的276A之前，冒然将新建番号未久内容大体不错的276系统迳行废置，却另起炉灶开辟全新面貌的IPC-6011及IPC-6012，相当违反规范之伦理，原因如何则不易为外人所得知也。
二、新规新事物前IPC硬质成品板之正式品检文件IPC-RB-276 ，系发布於1992年3月，颇受业界重视。
时至1996年7月已分裂为IPC-6011及IPC-6012两份全新规范做为继承。
前者6011之标题为“概述性电路板性能规范” 、只叙述一些分级、公差、SPC、品保行政、抽样计划等原则性条文，并未涉及P CB之实务检验。
後者6012标题为“硬质电路板之资格认可与性能检验规范”，系针对硬质板之各种实务品质，订定允收规格与检测方法。
现将新规范中明显更改的内容说明於後:2.1 IPC-6011 :2.1.1 新推出的6011及6012二规范中似乎有意回避原有的“美国军规”条文，摆脱军规的影响。
如在6011中1.2节之分级说明中，即刻意从三级板类条文中将“Military”字眼去掉。
另在6011的3.1节中，也将原引自军规的Group A及Group B予以删除，其真正原因不明，但可显见者是各种先进的PCB均希望不再受到军规的影响。
然而全篇用字遗词仍甚模棱罗嗦，极尽晦涩玄虚之能事者，则未脱军规化简为繁的官僚窠臼。
2.1.2 新6011之3.6节对“资格认可”已予以更明确规定，须按IPC-MQP-1710的仔细列表内容对P CB生产者的工程能力、生产设备、品管做法等进行详尽调查。
比旧规范只要求做几片打样板(如IPC-A-10 0047等)的确务实甚多，厂商能耐如何将优劣立判无所遁形。
2.1.3 新6011之3.6.3.3节中除供需双方立场外，也将独立公正之“第三评审者”如ISO、CSA、IEC Q等资料纳入。
甚至在3.7节中还文明指出ISO -9000为标准品保制度。
一反过去自认美国最优秀，对殴洲业界视而不见的心态，这大概也是“欧体”成立後市埸挂帅所造成的影响吧。
2.2 IPC-6012 :2.2.1新6012已将一些品检项目中未明确指出条件者(Default)，也代为指定最广用的条件，并逐列於表1.1中。
如线宽下限定为4mil，焊锡性试验允收性可接J-STD-003之Catagory 2又6012中会引证IP C-TM-650多项试验之实做方法，译者亦根据最新版本(1997.8)之资料简述其步骤，使读者能迅速获得具体的实务观念。
此处请业者特别注意，许多现埸常见的试验法己经过时而您也许并不知道。
为求跟上时代可针对本译文中所概述的IPC-TM-650最新版本，您即能加以比较与修正。
2.2.2新6012在3.2.7节中将裸铜板“有机保焊剂”(Organic Solderabi lity Preservatives简称OSP如商品Entek等)处理法首度列入正式规范。
2.2.3新6012在表3.2中对电镀铜“厚度”，已有重大改变，一般Class 2板类(如电脑产品者)其面铜与孔铜之“平均厚度”已由1mil降至0.8 mil；下限也更降为0.7mil 。
此乃因小孔深孔盛行，孔铜不易达到厚度要求所致。
多年来之禁忌终於被打破，亦为挣脱军规束缚之明证，将对业界产生重大影响。
对於制程缩短，自动输送水平镀铜之兴起等方面均甚有利。
该表甚至就Class 2板类之盲孔(Blind Via)平均铜厚，也放松0.6mil，下限还可薄到0.5mil。
对小而薄的多层板类确是大好消息。
另在3.11.8中对镀铜层要求亦明订在99.5%以上，抗拉强度不可低於36000 PSI；延伸率不可低於6%。
此表3.2另对金手指之底镍厚度也由0.2mil降至0.1mil (Class 2与Class 3两种板类均同时放宽)。
2.2.4新6012在3.3.2.5节中已有明确指出，内层板面的“黑氧化层”所经常出现的斑点与色差，当此等瑕面积未超过同一层总黑化面积的10%时应可允收。
但事实上这种合理的改变，却很难被明察外观的客户们所接受。
2.2.5新6012在3.4.4节中，对板弯板翘也取消掉原来不合时宜的上限值1.5%，另将SMT 板类行之有年的0.75%上限值形诸正式文字。
其实这只是反应事实符合组装之现状而已，并未紧缩插装类原有平坦性的尺度。
2.2.6新6012在其3.6.2.14的附注中，明文指出薄型多层板其最薄介质层已可薄到1mil (原276之3.9.2.6中规定不可低於2mil)，此亦反应某些薄板之事实(如某些PCMCIA六层板只有18mil厚)。
又此新规之3.7.2节中，更明确指出对通孔多次插焊与解焊的“模拟重工”可靠度检验法，只应针对有通孔焊接的板子而做，而不在为难SMT或BGA等无插焊的板类了。
2.2.7新6012在3.8节中对绿漆的规定，比原IPC-RB-276在3.11中更为详尽，也更突显出绿漆的重要性。
又在3.8.1节中之f.1段中特别规定，绿漆故意或意外爬沾SMT方型焊垫或BAG 圆型焊垫时，凡脚距(Pitch)在50mil以上者，其爬沾的宽度不可超过2mil；脚距不足50mil者其爬沾宽度需低於1mil。
