光纤检测教程

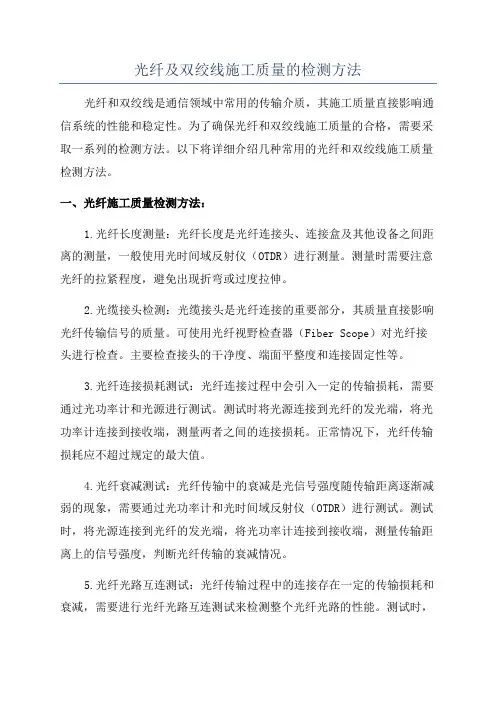

光纤及双绞线施工质量的检测方法
光纤及双绞线施工质量的检测方法光纤和双绞线是通信领域中常用的传输介质，其施工质量直接影响通信系统的性能和稳定性。
为了确保光纤和双绞线施工质量的合格，需要采取一系列的检测方法。
以下将详细介绍几种常用的光纤和双绞线施工质量检测方法。
一、光纤施工质量检测方法：1.光纤长度测量：光纤长度是光纤连接头、连接盒及其他设备之间距离的测量，一般使用光时间域反射仪（OTDR）进行测量。
测量时需要注意光纤的拉紧程度，避免出现折弯或过度拉伸。
2.光缆接头检测：光缆接头是光纤连接的重要部分，其质量直接影响光纤传输信号的质量。
可使用光纤视野检查器（Fiber Scope）对光纤接头进行检查。
主要检查接头的干净度、端面平整度和连接固定性等。
3.光纤连接损耗测试：光纤连接过程中会引入一定的传输损耗，需要通过光功率计和光源进行测试。
测试时将光源连接到光纤的发光端，将光功率计连接到接收端，测量两者之间的连接损耗。
正常情况下，光纤传输损耗应不超过规定的最大值。
4.光纤衰减测试：光纤传输中的衰减是光信号强度随传输距离逐渐减弱的现象，需要通过光功率计和光时间域反射仪（OTDR）进行测试。
测试时，将光源连接到光纤的发光端，将光功率计连接到接收端，测量传输距离上的信号强度，判断光纤传输的衰减情况。
5.光纤光路互连测试：光纤传输过程中的连接存在一定的传输损耗和衰减，需要进行光纤光路互连测试来检测整个光纤光路的性能。
测试时，将光纤光源连接到发送端，将光纤光功率计连接到接收端，测量整个光路的传输性能。
二、双绞线施工质量检测方法：1.线缆布线检查：双绞线布线过程中需要注意线缆的弯曲和拉伸情况。
通过目视检查线缆的布线路径，确保线缆的弯曲半径和拉伸力在允许范围内。
2.双绞线所用材料检查：双绞线由多根绞合在一起的导线组成，尤其需要关注导线的尺寸、材料和电绝缘性能。
需要检查导线的直径、材料和电绝缘质量等是否符合规定的要求。
3.双绞线的电缆阻抗测试：双绞线电缆的阻抗是影响信号传输质量的重要参数，可以通过专用的线缆测试仪进行测试。
红光笔检测光纤故障的步骤
红光笔检测光纤故障的步骤
嘿，朋友们！今天咱就来讲讲怎么用红光笔检测光纤故障，这可真是个有趣又实用的事儿呢！
你想想看啊，那光纤就好比是信息高速公路，要是出了故障，那可就像高速公路堵了车一样，信息就没法顺畅跑啦！而我们的红光笔，就是检测这条高速公路状况的好帮手哟！
首先呢，咱得把红光笔准备好呀，就像战士上战场得拿好自己的武器一样。
然后找到光纤的一端，把红光笔对着它照进去。
这时候呀，你就会看到一束红红的光沿着光纤跑啦。
要是这光一路顺畅，那说明这一段光纤没啥大问题。
但要是中间突然看不到光了，或者光变得很弱很弱，嘿嘿，那这里可能就有故障啦！就好像在路上走着走着突然没路了或者路变得很难走一样。
接下来，咱就可以顺着光纤慢慢找，看看哪里出了问题。
也许是光纤被压弯了，就像人的腰被压弯了似的，那光就过不去啦；也许是哪里有个接口松了，就像鞋带松了一样，信息也会在这掉链子哟。
你说这红光笔检测是不是很有意思呀？它能帮我们快速找到光纤的毛病，就像医生能快速诊断出病人的病症一样。
而且操作起来也不难，只要我们细心点、耐心点，肯定能把光纤的故障都给揪出来。
咱再想想，要是没有红光笔，那要检测光纤故障得多麻烦呀！可能得一点点去排查，费时又费力。
但有了它，就简单多啦，一下子就能知道问题大概出在哪。
所以呀，朋友们，学会用红光笔检测光纤故障真的很重要哦！这能让我们的网络更顺畅，让我们的生活更方便。
以后要是遇到光纤出问题了，咱可别慌，拿出红光笔来，一步一步地检测，肯定能找到解决办法的。
总之呢，红光笔就是我们检测光纤故障的好伙伴，让我们好好利用它，为我们的网络世界保驾护航吧！。
光纤信号识别仪操作方法
光纤信号识别仪操作方法
光纤信号识别仪是一种用于检测光纤信号的仪器。
操作方法如下：
1. 连接光纤：将待测光纤的一端连接到光纤信号识别仪的输入端口，确保连接牢固。
2. 打开仪器：按下仪器的开关按钮，将仪器开启。
3. 选择检测模式：根据需求选择合适的检测模式，通常有单模光纤和多模光纤两种模式可选。
4. 调整灵敏度：根据具体情况，调整仪器的灵敏度，使其能够准确地检测到光纤的信号。
5. 开始检测：将光纤端放入仪器的检测区域，仪器会自动对光纤信号进行检测。
可根据仪器上的指示灯或显示屏上的数据来判断信号的强度和质量。
6. 记录结果：根据检测结果，记录下信号的强度、质量等相关信息。
7. 关闭仪器：检测完成后，按下仪器的开关按钮，将仪器关闭。
注意事项：
- 操作仪器时，需保持轻柔，避免对光纤产生过大的压力或弯曲。
- 在操作过程中避免光纤与其他物体接触，以免产生损坏。
- 仪器操作结束后，应将光纤正确断开并妥善保存。
- 操作仪器时，要注意避免暴露在强光下，以免对眼睛造成伤害。
光缆测试方案
光缆测试方案1. 引言光缆是信息传输的重要基础设施，它承载着大量的数据传输任务。
为确保光缆的质量和可靠性，进行光缆测试是至关重要的。
本文将介绍一种常用的光缆测试方案，包括测试方法和测试步骤。
2. 光缆测试方法光缆测试可以通过多种方法进行，其中常用的方法有光时域反射法（OTDR）和光功率测试法。
以下将对这两种方法进行详细介绍。
2.1 光时域反射法（OTDR）光时域反射法是一种通过发送一束脉冲光信号并监测其返回的反射信号来判断光缆质量的方法。
它能够检测光缆中的衰减、损耗、连接器质量等参数。
下面是光时域反射法的测试步骤：1.连接光纤连接线和OTDR设备，并设置设备参数。
2.设置测试的起始点和终止点，并确保测试的是同一条光缆。
3.发送脉冲光信号，记录反射信号的强度和时间。
4.分析反射信号，查看衰减、损耗和连接器质量等参数。
5.根据测试结果判断光缆的质量和故障位置。
2.2 光功率测试法光功率测试法是一种通过测量光缆上的光功率来判断光缆质量的方法。
它适用于衡量光缆的传输性能和指示光纤连接器的质量。
以下是光功率测试法的测试步骤：1.确定测试起始点和终止点，并连接光纤连接线和光功率计。
2.设置光功率计的参数，并进行校准。
3.依次测量不同点的光功率，记录每个测量点的数值。
4.分析光功率测试结果，查看光强度是否达到标准要求，排除异常情况。
3. 光缆测试步骤根据以上介绍的光缆测试方法，以下是一般的光缆测试步骤：1.准备测试设备和工具，包括OTDR设备、光功率计、纤维连接线等。
2.确定测试的起始点和终止点，根据需要选择使用光时域反射法还是光功率测试法。
3.连接测试设备和光缆，确保连接的可靠性。
4.设置测试设备的参数，并校准光功率计。
5.进行相应的测试，记录测试结果。
6.分析测试结果，查看光缆的质量和故障位置。
7.根据测试结果采取相应的措施，修复故障或提高光缆质量。
4. 注意事项在进行光缆测试时，应注意以下事项：•检查测试设备和工具的状态，确保其正常工作。
光缆光纤测试教程
光缆测试教程目录第一章光纤连接 (4)第一节光耦合 (4)一、光纤与光源耦合 (4)二、光纤与光接收器的耦合 (8)第二节光纤连接 (9)一、光纤连接方法 (9)二、光纤连接损耗的初步分析 (9)三、光纤的熔接 (13)第二章光纤尺寸参数测量 (23)第一节光纤尺寸参数定义 (23)一、作用 (23)二、定义 (23)第二节光纤几何尺寸参数测量方法 (25)一、近场图像法 (25)二、折射近场法 (27)三、侧视法 (30)四、机械法 (32)五、传输或反射脉冲延迟法 (33)六、光纤伸长量的测定 (35)第三章光纤带尺寸参数测量 (38)第一节光纤带结构 (38)一、结构 (38)二、类型 (38)第二节光纤带尺寸参数定义 (39)一、定义 (39)二、尺寸要求 (39)第三节光纤带尺寸参数测量 (40)一、目视测量法 (40)二、孔径规法 (41)第四章光纤传输特性和光学特性 (42)第一节光纤传输特性和光学特性测试目的 (42)第二节性能测量 (42)一、衰减 (42)二、色散 (55)三、偏振模色散 (65)四、截止波长 (77)五、模场直径 (83)六、有效面积 (90)七、数值孔径 (95)八、光学连续性 (97)九、微弯敏感性 (98)第五章光纤机械性能 (102)第一节光纤机械性能测试的目的 (102)第二节测量方法 (103)一、光纤强度 (104)二、疲劳参数 (111)三、可剥性 (115)四、光纤的翘曲 (117)第六章光纤带机械性能 (122)第一节光纤带机械性能测试的目的 (122)第二节测量方法 (122)一、光纤带可分离性 (122)二、光纤带可剥离性 (123)三、光纤带抗扭转 (124)四、光纤带残余扭转 (125)第七章光纤的环境性能 (126)第一节光纤环境性能测试的目的 (126)第二节测量方法 (126)一、温度循环 (126)二、温度时延漂移 (128)三、浸水 (130)四、高温高湿 (130)五、高温 (131)六、核辐照 (132)第八章光纤机械性能测试 (137)第一节光缆机械性能测试的目的 (137)第二节性能测试 (138)一、拉伸 (138)二、光缆护套耐磨损 (140)三、压扁 (140)四、冲击 (142)五、反复弯曲 (144)六、扭转 (145)七、曲挠 (148)八、弯折 (149)九、弯曲 (149)十、耐切入 (150)十一、枪击损伤 (150)十二、刚性 (151)十三、拉力弯曲 (154)第九章光缆的环境性能 (155)第一节环境性能测试的目的 (155)第二节性能与测试 (156)一、温度循环 (156)二、渗水 (158)三、阻水油膏滴流 (159)四、油分离和蒸发 (160)五、气体阻力 (161)六、风积振动 (162)七、过滑轮 (164)八、舞动 (165)九、耐电痕 (166)十、阻燃 (167)第十章光缆线路工程测量 (169)第一节光缆线路工程测量的目的 (169)第二节单盘光缆现场复测 (169)一、规定 (169)二、光缆长度复测 (170)三、单盘光缆衰减测量 (173)第三节光纤后向散射衰减曲线 (178)一、曲线的作用 (178)二、观察和评价 (179)第四节工程竣工测量 (180)一、目的 (180)二、测量内容 (180)三、光缆线路衰减测量 (180)四、光缆线路衰减曲线测量 (182)五、光缆线路电特性测量 (186)六、光缆护层对地绝缘测量 (188)七、光缆线路对地绝缘监测 (189)第五节光缆链路偏振色散测量 (190)一、目的 (190)二、偏振模色散对系统的影响 (190)三、光缆链路偏振模色散 (192)四、光缆链路偏振模色散的测量 (196)第六节光缆线路自动监控 (197)一、目的 (197)二、监测原理与系统组成 (197)三、光缆线路监控 (199)第一章光纤连接在介绍光纤光缆性能检测方法之前，先讲述光纤连接特别是光纤端面处理和熔接技术，作为必须掌握的基本技能训练。

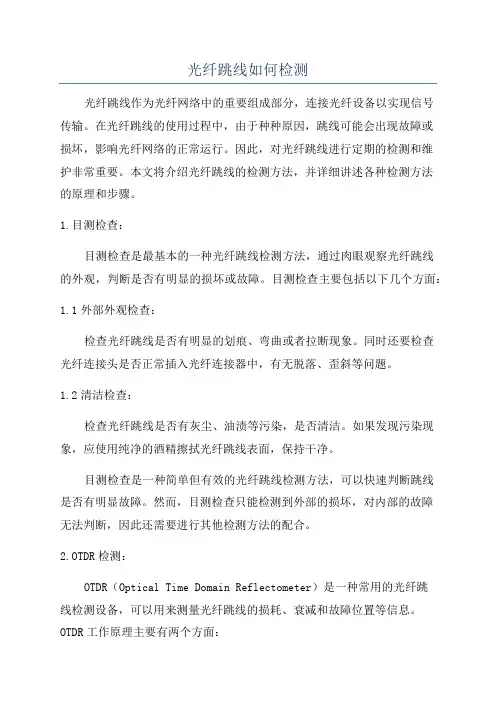

光纤跳线如何检测
光纤跳线如何检测光纤跳线作为光纤网络中的重要组成部分，连接光纤设备以实现信号传输。
在光纤跳线的使用过程中，由于种种原因，跳线可能会出现故障或损坏，影响光纤网络的正常运行。
因此，对光纤跳线进行定期的检测和维护非常重要。
本文将介绍光纤跳线的检测方法，并详细讲述各种检测方法的原理和步骤。
1.目测检查：目测检查是最基本的一种光纤跳线检测方法，通过肉眼观察光纤跳线的外观，判断是否有明显的损坏或故障。
目测检查主要包括以下几个方面：1.1外部外观检查：检查光纤跳线是否有明显的划痕、弯曲或者拉断现象。
同时还要检查光纤连接头是否正常插入光纤连接器中，有无脱落、歪斜等问题。
1.2清洁检查：检查光纤跳线是否有灰尘、油渍等污染，是否清洁。
如果发现污染现象，应使用纯净的酒精擦拭光纤跳线表面，保持干净。
目测检查是一种简单但有效的光纤跳线检测方法，可以快速判断跳线是否有明显故障。
然而，目测检查只能检测到外部的损坏，对内部的故障无法判断，因此还需要进行其他检测方法的配合。
2.OTDR检测：OTDR（Optical Time Domain Reflectometer）是一种常用的光纤跳线检测设备，可以用来测量光纤跳线的损耗、衰减和故障位置等信息。
OTDR工作原理主要有两个方面：2.1发射脉冲光信号：OTDR会发射一系列的脉冲光信号进入光纤跳线，这些脉冲光信号会在光纤中传播，并在各种光纤连接和故障点处产生反射和散射。
2.2接收并分析反射光信号：OTDR会同时接收并分析反射光信号，通过计算反射光信号的强度和时间延迟等信息，可以得出光纤的反射损耗和故障位置。
使用OTDR检测光纤跳线的步骤如下：步骤1：连接OTDR设备与被测光纤跳线。
步骤2：设定OTDR的测试参数，如脉冲宽度、测试波长、采样点数等。
步骤3：开始测试，OTDR发射脉冲光信号进入光纤，同时接收并分析反射光信号。
步骤4：根据OTDR测试结果，分析光纤跳线的损耗、衰减和故障位置。
光纤延迟线量程的检测方法
光纤延迟线量程的检测方法光纤延迟线是一种用于测量光信号传播时间的装置。
在光纤通信系统中，光信号在传输过程中会受到光纤材料本身和连接器等组件的影响，从而导致信号的延迟。
因此，准确测量光纤延迟线的量程十分重要。
下文将介绍几种常用的光纤延迟线量程检测方法。
一、时域法时域法是最常用的光纤延迟线量程检测方法，它通过测量光信号在光纤中传播的时间来确定延迟线的延迟值。
具体步骤如下：1.使用光纤延迟线连接测试设备和被测设备。
2.发送一个脉冲光信号到光纤延迟线。
3.在测试设备上观察接收到的光信号，并记录时间。
4.通过计算光信号在光纤中传播的时间，即可得到延迟线的延迟值。
二、频域法频域法是一种基于频率特性的光纤延迟线量程检测方法。
该方法利用光纤延迟线对不同频率光信号的传输特性进行测量和分析，来确定延迟线的延迟值。
具体步骤如下：1.发送一系列频率不同的光信号到光纤延迟线。
2.在测试设备上观察接收到的光信号，并记录频率和相位信息。
3.通过分析接收到的频率和相位信息，可以得到延迟线的延迟值。
三、相位比较法相位比较法是一种基于相位测量的光纤延迟线量程检测方法。
该方法通过将光纤延迟线与一个已知延迟的参考器件（如光分路器）进行相位比较来确定延迟线的延迟值。
具体步骤如下：1.将光纤延迟线和参考器件同时连接到一个相位比较设备上。
2.发送一个脉冲光信号到光纤延迟线和参考器件中。
3.在相位比较设备上观察比较结果，并记录相位差值。
4.通过计算相位差值，即可得到延迟线的延迟值。
总结：以上介绍了几种常用的光纤延迟线量程检测方法，其中时域法是最常用的方法，它简单、直接且准确。
而频域法和相位比较法则更适用于特定场景下的测量需求。
在实际应用中，可以根据具体需要选择合适的测量方法，并结合相关设备和技术来进行光纤延迟线的量程测量。
如何用OTDR进行光缆单盘检测以及光纤故障排除
如何用OTDR进行光缆单盘检测以及光纤故障排除OTDR（Optical Time Domain Reflectometer）是一种用于光纤单盘检测和故障排除的仪器。
OTDR通过发送脉冲光信号到光纤中，然后测量信号的回波来确定光纤的损耗和反射情况。
下面是使用OTDR进行光缆单盘检测和光纤故障排除的步骤：1.确定测试需求：在开始测试之前，需要明确测试的目的。
是进行光缆的全长测试，还是针对一些特定段的故障排除？2.准备OTDR仪器：确保OTDR仪器和测试光纤的接口类型匹配，例如SC、FC或LC等。
3.连接OTDR仪器：将OTDR仪器的发送端光纤连接到待测试光缆的起始端，接收端连接到OTDR仪器的接收端口。
4.设置测试参数：根据测试需求设置合适的OTDR测试参数，包括脉冲宽度、平均次数、光纤折射率等。
脉冲宽度决定了测试的分辨率和测试距离的范围，平均次数可以提高测试的信噪比，光纤折射率用于计算测试距离。
5.启动OTDR：开始测试之前，确保光纤是无损的和完好的。
启动OTDR仪器，开始发送脉冲光信号进行测试。
6.分析测试结果：当测试完成后，OTDR仪器会显示测试结果，包括反射损耗、衰减损耗、事件和故障等信息。
根据这些信息，可以分析光纤的状态和可能的故障位置。
7.故障定位：如果发现光纤存在故障，如断纤、弯曲、连接不良等，可以根据测试结果中的事件或距离定位来确定故障位置。
通过观察测试结果中的反射信号和故障信号的位置，结合光缆布线图，可以定位故障发生的位置。
8.故障排除：一旦确定故障的位置，可以采取相应的措施修复故障，如重新连接光纤、更换损坏的光纤、调整连接器的插入损耗等。
9.验证修复效果：完成故障修复后，可以再次进行OTDR测试，验证故障是否已修复。
总结：使用OTDR进行光缆单盘检测和光纤故障排除的步骤包括准备仪器，连接光缆，设置测试参数，启动测试，分析测试结果，故障定位，故障排除和验证修复效果。
通过仔细分析OTDR测试结果，可以准确定位光纤的故障位置，并采取相应的措施进行修复。
光纤测试方法
光纤测试方法光纤测试是指对光纤通信系统中的光纤、光纤连接器、光纤连接器和其他相关设备进行测试的过程。
光纤测试的主要目的是确保光纤通信系统的性能和可靠性，以及及时发现和排除潜在的故障问题。
在光纤通信系统中，光纤测试是非常重要的一环，它直接关系到光纤通信系统的正常运行和通信质量。
一、光纤测试的基本原理。
光纤测试的基本原理是利用光纤测试仪器对光纤通信系统中的光纤进行测试，通过测试仪器测量光纤的损耗、衰减、反射损耗等参数，从而判断光纤通信系统的性能和质量。
光纤测试仪器主要包括光源、光功率计、光纤反射损耗测试仪、光时间域反射仪等。
二、光纤测试的方法和步骤。
1. 光纤损耗测试。
光纤损耗测试是光纤测试中的重要环节，它主要用于测量光纤中的光信号传输过程中的损耗情况。
光纤损耗测试的方法包括端到端测试法、回波损耗测试法和光时间域反射测试法。
在进行光纤损耗测试时，需要注意保持光纤的清洁和光纤连接器的良好状态，以确保测试结果的准确性。
2. 光纤衰减测试。
光纤衰减测试是用于测量光纤中的光信号在传输过程中的衰减情况。
光纤衰减测试的方法包括单端测试法和双端测试法。
在进行光纤衰减测试时，需要注意选择合适的测试仪器和测试方法，以确保测试结果的准确性。
3. 光纤反射损耗测试。
光纤反射损耗测试是用于测量光纤连接器和光纤连接器之间的反射损耗情况。
光纤反射损耗测试的方法包括单端测试法和双端测试法。
在进行光纤反射损耗测试时，需要注意保持光纤连接器的清洁和良好状态，以确保测试结果的准确性。
4. 光纤时间域反射测试。
光纤时间域反射测试是用于测量光纤中的故障点和连接器之间的反射损耗情况。
光纤时间域反射测试的方法包括单端测试法和双端测试法。
在进行光纤时间域反射测试时，需要注意选择合适的测试仪器和测试方法，以确保测试结果的准确性。
三、光纤测试的注意事项。
1. 在进行光纤测试时，需要注意选择合适的测试仪器和测试方法，以确保测试结果的准确性。
2. 在进行光纤测试时，需要注意保持光纤和光纤连接器的清洁和良好状态，以确保测试结果的准确性。
电子厂光纤测试操作方法
电子厂光纤测试操作方法
1、准备测试仪器：OTDR、光源和光功率计、光纤清洁器、红外线检测卡、标签等。
2、检查光纤末端的连接和纤芯数量：使用光纤清洁器清洁光纤末端，确保连接良好且无杂质。
确认光纤的纤芯数量和测试仪器的纤芯数量相对应。
3、测试前环境检查：测试光纤前需要注意环境，确保测试仪器的放置位置与测试对象之间距离不超过其测试距离。
避免强光干扰和纤芯损坏。
4、OTDR测试：OTDR测试是测量纤芯长度、传输损耗和连接质量等参数的主要方法。
通过发送和接收短脉冲光信号，测试仪器可以检测出光信号在光纤中的传输质量。
在测试前设置测试的参数，如测试的波长和带宽。
进行测试时，根据需要选择平均测试和单次测试模式。
5、光源和光功率计测试：使用光源和光功率计测量光纤的传输功率和损耗。
使用方法是将光源连接到一端，光功率计连接到另一端，输出光功率的变化就是光纤传输损耗。
6、测量结果分析：通过测量结果和比较，判断光纤是否正常，定位故障位置和原因，确定维修方案。
此时，使用红外线检测卡和标签帮助标记和记录光纤的信息和测试结果。
7、清理测试仪器：测试结束后，对测试仪器进行清洁，避免污染和损坏，并将测试结果及时保存和备份。
光纤测试方法
光纤测试方法光纤测试是指对光纤通信系统中的光纤、连接器、光源、接收机等进行性能检测的过程。
光纤测试的准确性和全面性直接影响到光通信系统的正常运行和性能指标的实现。
因此，掌握正确的光纤测试方法对于保障光通信系统的稳定性和可靠性至关重要。
一、光纤测试的基本原理。
光纤测试的基本原理是利用光纤的透射、反射、散射等特性，通过测试仪器对光信号进行检测和分析，从而确定光纤传输过程中的损耗、衰减、色散等参数。
常见的光纤测试仪器包括光功率计、光时域反射仪、光谱分析仪等。
通过这些仪器，可以对光纤的传输损耗、连接器的插损、光纤的色散等参数进行准确测量和分析。
二、光纤测试的常用方法。
1. 光功率测试。
光功率测试是光纤测试中最基本的测试方法之一。
通过光功率计可以测量光源发出的光功率和接收器接收到的光功率，从而计算出光纤传输过程中的损耗。
光功率测试的结果直接影响到光通信系统的传输距离和信号质量。
2. OTDR测试。
OTDR（Optical Time Domain Reflectometer）是一种用于测量光纤长度、损耗、连接器和光纤末端等参数的测试仪器。
通过发射脉冲光信号，利用光的散射和反射原理，可以对光纤的各种参数进行全面测试和分析。
OTDR测试结果直观、准确，是光纤测试中常用的方法之一。
3. 光谱分析测试。
光谱分析测试是通过光谱分析仪对光信号的波长、频率、强度等参数进行测试和分析。
通过光谱分析测试，可以全面了解光信号的频谱特性，从而判断光纤传输过程中的色散、非线性失真等问题。
4. 光衰减测试。
光衰减测试是通过光功率计或光谱分析仪对光信号在光纤传输过程中的衰减情况进行测试和分析。
光衰减测试结果直接影响到光通信系统的传输质量和稳定性。
三、光纤测试的注意事项。
1. 测试前应对测试仪器进行正确的校准和调试，保证测试结果的准确性和可靠性。
2. 在进行光纤测试时，应注意保护好光纤末端，避免光纤受到外界污染和损坏。
3. 对于不同类型的光纤，应选择适合的测试方法和仪器，以确保测试结果的准确性。
光纤测试的步骤
对光纤参数的测试方法参照国标中相关的试验方法进行，下面列举出一些光纤基本参数的测试方法。
光纤的特性参数中，几何特性参数对光纤的包层直径、包层不圆度、芯/包层同心度误差的测试方法做出相关说明；光学特性参数对模场直径、单模光纤的截止波长、成缆单模光纤的截止波长的测试方法做出相关说明；传输特性参数对光纤的衰减、波长色散的测试方法做出相关说明。
2.1、光纤几何特性参数测试光纤的折射率分布、包层直径、包层不圆度、芯/包层同心度误差的测试方法。
测量包层直径、包层不圆度、芯/包层同心度误差的测试方法是折射近场法、横向干涉法和近场光分布法（横截面几何尺寸测定）。
光纤的折射率分布、包层直径、包层不圆度、芯/包层同心度误差的测试方法有三种。
●折射近场法折射近场法是多模光纤和单模光纤折射率分布测定的基准试验方法（RTM），也是多模光纤尺寸参数测定的基准试验方法和单模光纤尺寸参数测定的替代试验方法（ATM）。
折射近场测量是一种直接和精确的测量。
它能直接测量光纤（纤芯和包层）横截面折射率变化，具有高分辨率，经定标可给出折射率绝对值。
由折射率剖面图可确定多模光纤和单模光纤的几何参数及多模光纤的最大理论数值孔径。
●横向干涉法横向干涉法是折射率剖面和尺寸参数测定的替代试验方法（ATM）。
横向干涉法采用干涉显微镜，在垂直于光纤试样轴线方向上照明试样，产生干涉条纹，通过视频检测和计算机处理获取折射率剖面。
●近场光分布法这种方法是多模光纤几何尺寸测定的替代试验方法（ATM）和单模光纤几何尺寸（除模场直径）测定的基准试验方法（RTM）。
通过对被测光纤输出端面上近场光分布进行分析，确定光纤横截面几何尺寸参数。
可以采用灰度法和近场扫描法。
灰度法用视频系统实现两维（x-y）近场扫描，近场扫描法只进行一维近场扫描。
由于纤芯不圆度的影响，近场扫描法与灰度法得出的纤芯直径可能有差别。
纤芯不圆度可以通过多轴扫描来确定。
一般商用仪表折射率分布的测试方法是折射近场法。
光纤测试仪的操作方法
光纤测试仪的操作方法
1.准备工作
在操作光纤测试仪之前，首先要准备好以下工作。
a.确保光纤测试仪和被测光纤网络正常工作，并已正确连接。
b.确保光纤测试仪已正确校准和校验。
2.选择测试模式
3.设置测试参数
根据测试需求，设置合适的测试参数，如波长、功率范围、传输速率等。
4.连接光纤
将光纤测试仪的发送端和接收端分别连接到被测光纤网络的发送端和接收端。
确保连接牢固且正确无误。
5.开始测试
启动光纤测试仪，进入测试界面。
按下开始测试按钮，光纤测试仪会开始发送光信号，并测量接收到的信号强度。
6.分析测试结果
测试完成后，光纤测试仪会显示测试结果，如光源功率、接收器灵敏度、衰减值、插入损耗、反射损耗等。
根据测试结果，可以评估光纤网络的性能和质量。
7.记录和保存结果
将测试结果记录下来，并保存为文件以备后续分析和参考。
有些光纤
测试仪还可以通过USB或网络接口将结果导出到计算机或云端存储。
8.清理和维护
测试完成后，及时清理光纤测试仪，尤其是光纤连接器和适配器。
定
期维护和校准光纤测试仪，保证其正常工作和准确性。
总结：
光纤测试仪的操作方法包括选择测试模式、设置测试参数、连接光纤、开始测试、分析测试结果、记录和保存结果以及清理和维护。
正确的操作
方法可以保证测试的准确性和可靠性，提高光纤网络的性能和可靠性。
在
操作光纤测试仪时，还应注意安全操作，避免光纤的弯曲、拉伸和损坏，
以免影响测试结果和光纤网络的正常运行。
13讲光纤调制检测技术详解
1、光纤温度传感器 2、反射式光纤位移传感器 光纤光栅光学应变计
外界参量
光 光纤 信号 光纤 光探
源
调制
测器
信号 处理
1、光纤温度传感器
阻光型
砷化镓片
LED
光纤
PIN
光纤
T1 I
T2
T3
T1<T2<T3
LED
λ
2、反射式光纤位移传感器
根据被测目标表面光反射至接收光纤束的光强度的变化来测量被测 表面距离的变化。其工作原理如下图
3、波长调制型--光纤光栅光学应变计
光学效应：基于应变导致的波长的改变 优点:光学应变计与电（阻）应变计相比具有明显的优势
一、光纤应变计用途和组成
布拉格光学应变计测量频率较低的应力、温度、压力等 静态测量，近几年发展迅猛。一般采用不超过 4-9 微米直径 的布拉格光栅 玻璃纤维 制造。人的头发直径为60-80微米.纤 维芯被直径大约125 微米的纯玻璃覆盖层所包围。
三、解调器
解调器的测量值是应变计反射信号的波长。 应变与波长成正比。 传感器包装上标明的应变计系数就是比例系数。
1、无温度补偿
恒温时才可以忽略温度效应，根据下式计算应变： 式中：
K：应变计灵敏系数 λ：测量时波长 λ0：零测量时的波长
2、有温度补偿
使用二个应变片，一片作为测量片，另一片作为补偿FBS （布拉格光纤传感器）。 传感器必须与补偿的光学应变计放在相同的物体材料上 ，并且与光学应变计的温度相同。但是在该点，物体不得承受 任何机械应变（热膨胀引起的除外），也就是说，应该是一块 单独的物体材料。两个光学应变片可以在同一光纤内，也可以 在不同的光纤内
使用 HBM 光学应变片进行最新的铁路车辆测试
光缆故障检测流程
光缆故障检测流程
内容:
一、准备工作
1. 准备光源,光电探测器等检测设备。
2. 查阅光缆线路图,了解光缆走向。
3. 准备好记录仪器,如记事本等。
二、断点定位
1. 在光路两端进行发送光功率检测,判断光缆是否完全中断。
2. 如果光缆完全中断,在光路中间分别选择几个接入点进行检测,通过二分法确定断点大致位置。
3. 在断点附近进行详细检测,确定光缆的准确断点位置。
三、故障原因判断
1. 检查断点附近的环境,是否有明显的外力破坏标志。
2. 用光学倍镜检查断面,判断是否老化脆化。
3. 打开手孔,检查是否有接头问题或水浸情况。
4. 根据断点状态判断导致光缆中断的原因。
四、记录处理
1. 在记录仪器上详细记录光缆断点位置和断点状态。
2. 将判断结果上报,并标注建议的处理措施。
3. 等待维修或更换光缆。
光纤测试方法
光纤测试方法光纤是一种用于传输光信号的细长柔软的玻璃或塑料纤维。
在现代通信和数据传输中，光纤扮演着至关重要的角色。
为了确保光纤传输系统的正常运行，我们需要对光纤进行测试，以便发现潜在的问题并及时进行修复。
本文将介绍光纤测试的方法和步骤，以帮助您更好地了解光纤测试的重要性和实施过程。
首先，我们需要了解光纤测试的基本原理。
光纤测试的主要目的是检测光纤传输系统中的信号损耗、反射损耗、色散、偏振相关问题等。
在进行光纤测试之前，我们需要准备好相应的测试设备，如光源、光功率计、光谱分析仪、OTDR（光时域反射仪）等。
其次，我们需要进行光纤测试的准备工作。
首先，清洁光纤连接头，确保光纤连接的质量良好。
其次，连接测试设备，设置好测试参数。
接下来，我们可以开始进行光纤测试了。
在进行光纤测试时，我们需要注意以下几点。
首先，保持光纤连接的稳定性，避免外界干扰。
其次，记录测试数据，包括光纤长度、光功率损耗、反射损耗等。
最后，对测试数据进行分析，找出问题所在并及时进行修复。
在实际的光纤测试中，有几种常用的测试方法。
首先是光功率测试，用于检测光信号在光纤传输过程中的功率损耗情况。
其次是反射损耗测试，用于检测光信号在光纤连接头处的反射情况。
此外，还有色散测试、偏振相关测试等。
除了常规的光纤测试方法外，还有一些高级的测试技术，如OTDR测试。
OTDR是一种通过发送和接收脉冲光信号来检测光纤中的反射和衰减情况的测试设备。
通过OTDR测试，我们可以更准确地定位光纤中的问题，并对光纤进行精细的检测和分析。
总之，光纤测试是保证光纤传输系统正常运行的关键步骤。
通过合理的测试方法和设备，我们可以及时发现和解决光纤传输中的问题，确保数据和信号的准确传输。
希望本文所介绍的光纤测试方法能够对您有所帮助，使您能够更好地理解和实施光纤测试工作。
光纤测试仪使用方法
光纤测试仪使用方法
光纤测试仪主要用于测试、定位和维护光纤网络中的问题或故障。
以下是光纤测试仪的一般使用方法：
1. 准备：确保光纤测试仪已经连接并供电。
如果需要，插入电池或连接电源适配器。
2. 连接光纤：将要测试的光纤连接到测试仪上。
通常，光纤的连接需要使用适当的连接器，例如SC、LC或FC等。
3. 设置测试参数：在测试仪上选择适当的测试模式和参数。
这可能包括测试光源强度、测试时间等。
4. 进行测试：将测试仪的发射端连接到光纤的一端，并将测试仪的接收端连接到光纤的另一端。
按下开始测试按钮开始测试。
5. 分析测试结果：测试仪将会显示测试结果，例如光源强度、连接损耗、返回损耗等。
根据这些结果，可以确定光纤网络中可能存在的问题或故障。
6. 定位和修复问题：根据测试结果，可以找到光纤网络中的问题所在。
可能需要重新连接或更换损坏的连接器，调整光源强度等。
7. 记录和报告：记录测试结果和所采取的措施，以便将来参考。
如果需要，可以生成测试报告并与团队或客户分享。
需要注意的是，具体的光纤测试仪使用方法可能会因不同型号而有所不同。
因此，在使用光纤测试仪之前，最好参考其用户手册或使用指南，以了解其特定的操作步骤和注意事项。
光纤双向测试操作方法
光纤双向测试操作方法光纤双向测试是指在光纤系统中，通过测试仪器对纤芯来回发送和接收信号，检测系统中纤芯的质量和性能的过程。
该测试可以有效地发现光纤系统中存在的故障，提高光纤系统的运行效率和可靠性。
本文将介绍光纤双向测试的操作方法。
一、仪器准备光纤双向测试所需要的仪器包括光纤测试仪、测试光源、测试接收器、测试跳线和清洗棒等。
在进行测试前，需要对测试仪器进行检查和校准，以确保测试的准确性和可靠性。
二、测试步骤1.准备测试接口首先，需要确认被测试的光纤接口类型，如FC、SC、ST等，然后选择相应的测试跳线和测试接口，将测试接口插入被测试的光纤接口中。
2.准备测试光源和测试接收器在进行光纤双向测试前，需要准备好测试光源和测试接收器。
测试光源用于产生光信号，测试接收器用于接收光信号并将其转换成电信号。
3.连接测试光源和测试接收器将测试光源连接到一端的测试跳线上，另一端的测试跳线连接至测试接收器。
确保连接正确无误。
4.启动测试光源和测试接收器按照测试仪器的说明书启动测试光源和测试接收器。
5.开始测试测试仪器会自动进行双向测试，测试过程中需要注意测试仪器显示的测试结果。
通常，测试结果包括输出功率、损耗、反射损耗等参数。
6.记录测试结果测试完毕后，需要将测试结果记录下来，以便后续分析和比较。
同时，也需要将测试仪器和测试跳线清洁干净，以便下一次测试的开展。
三、注意事项1.在进行光纤双向测试前，需确认光纤接口类型，以便选择相应的测试跳线和测试接口。
2.在进行测试前，需要正确连接测试光源和测试接收器，并对测试仪器进行校准。
3.测试过程中需要注意测试仪器的显示结果，发现异常情况及时进行处理。
4.测试完毕后，需要将测试仪器和测试跳线清洗干净，以保证下一次测试的正确性。
综上，光纤双向测试是一项非常重要的测试工作，测试结果直接影响光纤系统的运行效率和可靠性。
因此，在进行测试前，需要仔细准备测试仪器和测试跳线，并按照相关步骤进行测试。
光缆截止波长测试步骤
光缆截止波长测试步骤
光缆截止波长测试是用来确定光纤在光学通信系统中的截止波长，也就是光纤中光信号的临界波长。
以下是光缆截止波长测试的
一般步骤：
1. 准备工作，首先要确保测试设备和光纤样品都处于稳定状态。
检查光纤连接是否牢固，测试设备是否校准准确。
2. 设定测试参数，根据测试要求，设定光源波长范围和步进值，选择合适的光功率计和光谱仪。
3. 连接光纤样品，将光纤样品连接到光源和光功率计，确保连
接正确并且光纤端面清洁。
4. 测试光源输出，启动光源，逐步改变光源的波长，并记录每
个波长下光功率计的读数。
5. 分析测试数据，根据记录的光功率随波长变化的曲线，确定
光纤的截止波长。
通常截止波长定义为光功率下降到一定比例（如0.5dB）时对应的波长。
6. 验证和报告，对测试结果进行验证，确保测试的准确性和可靠性。
最后，生成测试报告，包括测试样品信息、测试参数、测试结果等内容。
需要注意的是，在进行光缆截止波长测试时，要严格遵守相关安全规定，确保操作人员和设备的安全。
另外，测试过程中应注意排除外部光源干扰，保持测试环境的稳定性，以获取准确的测试结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤检测教程
光纤连接器在网络中非常常见，它使我们能够上路、下路、移动和改变网络。
然而不可否认的是，光纤连接器端面的污染是网络故障中断的一个主要成因。
这就是为什么我们总是强调光纤连接器端面的清洁工作十分有必要的原因。
对连接器插针端面的检查可以找出光纤连接器上的灰尘或划痕，也可以在终端接续过程中检测出连接器端面的研磨类型。
光纤检测在光纤终端接续中扮演着非常重要的角色。
我们建议，养成一个在光纤连接之前先进行检测的良好习惯，这样就可以确保连接器在对接之前光纤端面是干净清洁的。
本教程中，我们将向您介绍光纤检测。
关于光纤连接器和端面污染
众所周知，光纤连接器是光纤网络中最重要的部件，但同时也是最脆弱、最多问题点的部件。
在介绍光纤检测前，有必要先向您介绍光纤连接器和端面污染的一些知识。
光纤连接器安装在一根光纤的终端，能够比熔接接续实现更快速的连接和断接。
连接器以机械的方式耦合和对接光纤纤芯，使光线能够从中通过。
一个好的连接器由于光纤反射或纤芯偏移所造成的光损耗可以说是微乎其微。
目前，光纤连接器有100多种，包括单芯和多芯连接器都已推向市场用于各种各样的用途。
要实现高效的光纤连接，有3个基本的方面非常关键：完美的纤芯对接、物理接触和干净的连接器端面。
今天的连接器设计和生产技术已战胜了大多数摆在“纤芯对接”和“物理接触”面前的挑战，而这最后的一项挑战就是如何保护干净的连接器端面。
由此，污染就成了光纤网络
首先要解决的一个问题。
如图1所示，光纤或连接器端面应没有任何污染或瑕疵。
常见的污染和瑕疵类型包括灰尘、油污、凹坑和碎屑，以及划痕（图2）。
连接器端面的检查是确定终端接续是否合格最好的一种方法，同时也是诊断问题（如：连接器上的灰尘或划痕）最好的一种方法。
除此之外，还有很多不同的污染源，如：检测设备、防尘帽、隔板、人群和环境等，来自这些污染源的灰尘和其他颗粒物都能够污染光纤和连接器的端面。
光纤连接器和检测设备上的端口频繁对接，这也是造成污染的高发事件。
设备一旦受到污染，那么网络连接器和端口之间就会发生交叉污染。
因此，在检测网络连接器以前，检查和清洁设备的检测端口和导线将能防止交叉污染。
图1
图2
光纤检测
我们建议在对接连接器前进行光纤检查。
如图3所示，我们必须检查和确保端面是干净的。
若端面不干净，那么必须要进行清洁。
光纤检查和清洁是两个能够带来极大好处的简易步骤。
关于光纤清洁的文章有很多，接下来我们将主要介绍连接器的光纤检查工作。
图3.连接前的检查流程
光纤检测工具
在实际操作中，光纤检查包括目视检查和设备检查。
通常，我们用光纤显微镜来查看光纤端面。
光纤显微镜是一种用于检查光纤组件的专用显微镜。
光纤显微镜应提供至少200倍的总放大倍数。
在正确检查多数类型的连接器（如：1.25mm、2.5mm或APC）端面时，我们需要用到特定的适配器。
通常，光纤检查工具包括：
存放端帽的干净可重封容器光纤检测显微镜隔板光纤探头
光纤显微镜有许多品种，它最初是一种简单廉价的便携式显微镜，通过将简易光学显微镜与要检测的连接器相连接制成。
如今，最常用的光纤显微镜就是光纤视频显微镜（台式）和手持式光纤显微镜。
（见图4）
图4
隔板光纤探头是一种手持式光纤内窥镜，用于检查隔板、背板或插座端口内的连接器。
它可以提供至少200倍的总放大倍数，将连接器影像清晰地播放在视频显示器上。
手持便携式显示器同样有售。
对多数类型的连接器端面进行正确检查需要用到特定的适配器。
光纤连接器检查步骤
在您开始检查之前，确保已关闭激光器；
（警告：不要直视或通过光学仪器直接对视光束。
）去掉保护帽，将它存放在干净的可重封容器中；核实要检查的连接器类型，将合适的检测适配器或探头安装到检测设备上；如图5所示，将光纤连接器插入光纤显微镜的适配器中，调节对焦环，使您能够看到清晰的端面影像；或者，如图5所示，将手持式探头插入隔板连接器中调整焦距。
图5
通过视频显示器，检查连接器的端面是否有任何污物。
图6显示了污染状况的采样图。
图6
若端面不干净，清洁端面后再进行检查。
若端面清洁，立即将连接器插入干净的对接连接器中，以降低二次污染的风险。
总结
光纤连接器是光纤网络必不可少的重要元件，但它们必须得到合理使用。
为了能够确保高效的光纤连接工作，保持光纤和连接器的干净清洁是非常必要的。
这可以通过积极的检查和清洁来轻易实现。
在检查方面，我们必须使用合适的检测工具并严格遵守检查工作的每一个环节。
如检查结果显示端面不干净，那么就必须进行清洁。
当然，对接或多次清洁将使连接器端面受到永久性的损害。
这时，我们就需要将它替换成一个新的。
飞速光纤（）光纤检测和清洁解决方案
飞速光纤（）供应光纤检查和清洁的全线产品，帮助您有效完成光纤终端的接续工作。
飞速光纤（）供应多种高性价比的光纤检测工具，质优价廉、经久耐用，如：手持式显微镜、视频显微镜等。
我们还供应多种光纤清洁产品，如：清洁笔、清洁刷、清洁器替换卡带、连接器清洁棒和其他清洁附件，可去除各种赃物，如：粉尘、水渍、油污等。
