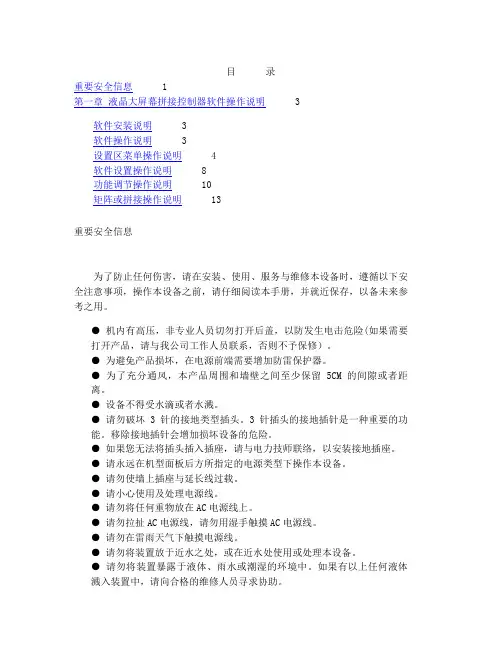

拼接屏软件说明书

液晶拼接屏控制系统

软件说明书

大屏接口介绍

系统参数设置

电视墙序号（ID）设置方法一: 步骤1、使用拼接单元选配的遥控器进入“用户菜单”；（遥控接收头接在第1个拼接单元的RS232OutA或OutB接口，非RS232In接口）步骤2、进入“高级设置”—》拼接设置，根据拼接单元安装的位置，设置相应的电视墙序号。方法二：使用LCDWall控制软件，进入系统设置—》系统调整，设置对应的电视墙序号，步骤见下图。

注：拼接单元安装位置和电视墙序号对应规则如下（图例4行4列拼接）：

2、串口设置：

1、程序初次启动时，控制软件LCDWall有串口的操作界面。

2、选择电脑（控制端）相应的串口号，点击打开，确保设备通讯正常。步

骤见

下图。

系统界面说明

软件菜单栏目：可进行软件功能的参数设置。

注：

1、由于软件版本及参数设置不同，菜单功能开放程度不同，请以厂家提供软件为准。

2、用户公司名称区：用户可以设置自已的公司的名称显示在软件上面。

3、拼接单元模拟区：模拟大屏幕墙拼接单元，可进行拼接单元选取操作。

4、窗口：模拟单个拼接显示单元。

5、串口设置区：设置PC机对应的操作串口。

6、幕墙设置区：设置实际电视墙的行数和列数。

7、边框消隐区域：进行物理拼缝的设置和边框消隐功能设定。

8、功能区：可针对单个拼接单元或多个拼接单元进行开/关机、VGA自动调整、信息显示、遥控器操作等多项功能操作。

9、矩阵操作区：可以设置矩阵联动，矩阵独立串口操作、矩阵映射关系等等操作。

10、图像拼接功能操作区：可进行图像拼接、图像分解（还原）等功能操作。

11、用户LOGO显示区，显示用户自已公司的标志。

12、状态显示区：显示用户串口的状态、时间、以及当前用户操作的权限。

四、系统功能设置

1、操作单元选取操作

1、点击鼠标左键选择一个操作窗口，选中窗口呈深蓝色；

2、拖动鼠标左键选择相邻的多个操作窗口，选中窗口呈深蓝色；

信源转换操作

1、选择需要操作的窗口；

2、点击鼠标右键，弹出本机信源菜单，选择需要转换到的信源；

3、图像拼接操作

1、选择需要拼接的信号窗口，如1号机显示的视频1；

2、再次点击鼠标左键并拖动选择希望拼接的区域，如选择1、2、

3、4号窗口；

3、点击图像拼接功能操作区中的“拼接”按钮，实现图像拼接操作；

4、图像分解操作

1、选择处于拼接状态的窗口，点击图像拼接功能操作区中的“分解”按钮；

2、分解后系统将恢复拼接前的显示状态；

5、边框消隐操作

1、勾选边框消隐设置区中的复选框；

2、输入水平和垂直边框的宽度；

3、点击“确定”按钮；

6、场景的存储和调用

1、场景的存储：

1.1在拼接模拟区设置好相应的显示状态；

1.2点击场景预设快捷按钮，在弹出的菜单里面进行相应的操作。

2、场景的调用：

1.1直接点击点击场景预设快捷按钮，在弹出的菜单里面进行相应的操作。

7、VGA自动调整功能

1、将需要进行VGA自动调整的单元转到VGA信源下；

2、选择该拼接单元；

3、点击功能区中的“VGA位置自动调整”按钮；

8、开/关机功能

1、选择需要进行开/关机操作的拼接单元；

2、点击功能区中的“开/关机”按钮；

9、远程遥控器功能

1、选择需要进行远程用户菜单调整的拼接单元；

2、点击功能区中的“遥控器”按钮，弹出遥控器功能界面；

3、点击遥控器功能界面中的按钮，功能等同于点击真实遥控器上的按钮。

10、矩阵输出设置

11、标题设置

1、在系统菜单中选择设置标题；

2、弹出标题设置对话框，进行相应的设置；

12、管理员登陆

1、在系统菜单中选择管理员；

2、弹出管理员对话框，进行相应的设置；

3、管理员的初始密码是：111111

13、色彩调整

1、点系统设置快捷按钮；

2、弹出设置对话框，进行相应的设置；

14、几何调整

1、点系统设置快捷按钮；

2、弹出设置对话框，进行相应的设置；

15、色温调整

1、点系统设置快捷按钮；

2、弹出设置对话框，进行相应的设置；

16、风扇控制

1、点系统设置快捷按钮；

2、弹出设置对话框，进行相应的设置；

17、系统调整

1、点系统设置快捷按钮；

2、弹出设置对话框，进行相应的设置；

18、图像冻结

1、选择需要进行图像冻结操作的拼接单元；

2、点击功能区中的“图像冻结”按钮；

19、用户复位

1、选择需要进行用户复位操作的拼接单元；

2、点击功能区中的“复位”按钮；

20、矩阵轮询

1、在系统菜单中选择矩阵轮询操作选项；

2、在弹出的矩阵轮询对话框中进行相应的操作；

五、常见问题及解答

1、无法运行软件

➢可能原因：控制电脑的操作系统不符合相关要求

➢解决方法：请使用Windows2000/XP.

➢串口操作失灵，无法操控拼接单元

➢可能原因：选择串口号错误

➢控制软件没有打开串口或串口已损坏；

➢采用USB转RS232的串口驱动没有安装正确；设备之间串口应用冲突

➢解决方法：确认电脑输出的串口号，方法如下：

1、右键点击“我的电脑”——>属性；

2、点击“硬件”——>设备管理器——>端口（COM和LPT）

检查串口的连接状态，尝试更换串口线或控制电脑；重新安装USB转RS232的串口驱动；

3、无画面显示
