工厂供配电实验报告(3篇)

工厂供配电实验报告(3篇)

第1篇一、实验目的本次实验旨在通过实际操作和理论分析,加深对工厂供配电系统的理解,掌握工厂供配电设备的基本原理和运行方式,熟悉高低压电器的结构、功能和技术特性,并了解工厂供配电系统的构成与布置以及配电负荷计算方法。

二、实验原理工厂供配电系统是工业生产中不可或缺的组成部分,其主要功能是将高压电能通过变压器降压,再分配到各个车间或设备,满足生产过程中的用电需求。

实验过程中,我们将结合实际的高压开关柜和工厂供电知识,对工厂供配电系统的各个环节进行深入了解。

三、实验设备与材料1. 高压开关柜2. 变压器3. 低压配电柜4. 低压电器(如断路器、接触器等)5. 电能表6. 电流表7. 电压表8. 计算器9. 相关实验手册和参考资料四、实验内容1. 高低压电器认识实验- 观察高压开关柜的结构,了解其组成和工作原理。

- 分析变压器的工作原理,掌握变压器的基本参数和接线方式。

- 认识低压配电柜和低压电器,了解其功能和使用方法。

2. 工厂供配电系统构成与布置实验- 分析工厂供配电系统的构成,包括电源进线、高压配电线路、车间变电所、低压配电线路和用电设备。

- 观察实际工厂供配电系统的布置,了解设备布局和线路走向。

- 学习配电负荷计算方法,掌握计算公式和计算步骤。

3. 供配电系统安全运行实验- 学习供配电系统的安全运行规范,了解安全操作规程。

- 观察供配电系统的故障处理方法,学习故障诊断和排除技巧。

- 进行供配电系统的安全运行模拟实验,提高实际操作能力。

五、实验结果与分析1. 高低压电器认识实验- 通过观察和实验,掌握了高低压电器的结构、功能和技术特性。

- 了解高压开关柜、变压器、低压配电柜和低压电器的工作原理。

2. 工厂供配电系统构成与布置实验- 分析了工厂供配电系统的构成,了解了设备布局和线路走向。

- 掌握了配电负荷计算方法,能够根据实际需求进行计算。

3. 供配电系统安全运行实验- 学习了供配电系统的安全运行规范,了解了安全操作规程。

供配电

供配电

1-1、电力系统:由发电厂、变电所、电力线路、和电能用户组成的整体。

1-2、供配电系统:由总降压变电所、配电所、车间变电所或建筑物变电所、配电线路和用电设备组成。

1-3、额定电压:用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路额定电压高5%;变压器一次绕组额定电压等于发电机额定电压(升压变压器)或电力线路额定电压(降压变压器),二次绕组额定电压较电力线路额定电压高10%(35KV以上)或5%(10KV及以下)1-4、对供配电的要求:安全、可靠、优质、经济1-5、电力系统中性点的运行方式有:中性点不接地,经消弧线圈接地,经电阻接地和直接接地4种。

1-6、供电的电能质量指标有电压质量指标,频率质量指标,供电可靠性指标1-7、电力负荷按对供电可靠性的要求分为一级负荷、二级负荷、三级负荷。

电力负荷按工作制分为连续工作制负荷、短时工作制负荷、反复短时工作制负荷。

2-1、负荷曲线:是表征电力负荷随时间变动情况的一种图形,反映了用户用电的特点和规律。

分为:日负荷曲线和年负荷曲线(年运行负荷曲线和年持续负荷曲线)2-2、与年负荷曲线有关的物理量:年最大负荷、年最大负荷利用小时(用以反映负荷是否均匀)、计算负荷、年平均负荷(电力负荷在一年内消耗的功率的平均值)、负荷系数2-3、确定负荷计算的方法:估算法(适用于做设计任务书)、需要系数法(适用于求多组三相用电设备的计算负荷)、二项式法(适用于确定设备台数较少而容量差别悬殊的分支干线的计算负荷)、单相负荷计算法、2-4、尖峰电流是指单台或多台用电设备持续1-2秒的短时最大负荷电流。

尖峰电流的计算可以提供选定用电设备的型号以及保护用电设备等。

2-5、提高功率因数的方法:先提高自然功率因数(合理选择电动机的规格、型号,防止电动机长时间空载运行,保证电动机的检修质量,合理选择变压器的容量,交流接触器的节电运行),再进行人工补偿功率因数(并联电容器人工补偿,同步电动机补偿,动态无功功率补偿)2-6、并联电容器的控制方式:按功率因数进行控制,按负荷电流,按受电端的无功功率。

工厂供配电系统二次接线

工厂供配电系统二次接线

二次接线在系统中的作用
监测与控制
二次接线通过各种传感器和测量仪表,实时监测 一次设备的运行状态和参数,如电压、电流、功 率因数等。同时,通过控制回路实现对一次设备 的远程控制。
信号显示与报警
二次接线还负责将监测到的数据转换为可视化的 信号或报警信息,便于值班人员及时发现和处理 异常情况。
保护功能
当一次设备发生故障时,二次接线中的继电器等 保护装置会迅速动作,切断故障电流,防止事故 扩大。
安全防护措施
防电击措施
确保二次接线符合安全标 准,使用绝缘材料和保护 设备,防止电击事故发生。
防雷击措施
在二次接线中安装避雷器, 以保护设备免受雷电过电 压的损害。
防火灾措施
选用阻燃电缆和防火材料, 设置火灾报警系统,确保 在火灾发生时及时发现并 采取措施。
提高可靠性的方法与技术
冗余设计
定期维护与检查
培训与安全意识
加强员工培训,提高安全意识 ,确保操作规范和安全。
THANKS FOR WATCHING
感谢您的观看
工厂供配电系统二次接线
目录
• 引言 • 工厂供配电系统概述 • 二次接线的原理与设计 • 二次接线的实施与维护 • 二次接线的安全与可靠性 • 案例分析与实践
01 引言
主题简介
• 工厂供配电系统二次接线:指工厂供电系统中的二次设备之间 的连接和接线,包括电流、电压互感器、继电器、测量仪表等。
重要性及应用
提高供电质量
通过二次接线对一次设备的自动调节和控制,可 以改善电压和电流的波形畸变,提高供电质量。
03 二次接线的原理与设计
原理简介
总结词
二次接线是工厂供配电系统中的重要组成部分,用于实现对 一次设备的控制、保护、测量和调节等功能。

工厂供配电(课后简答)

工厂供配电(课后简答)

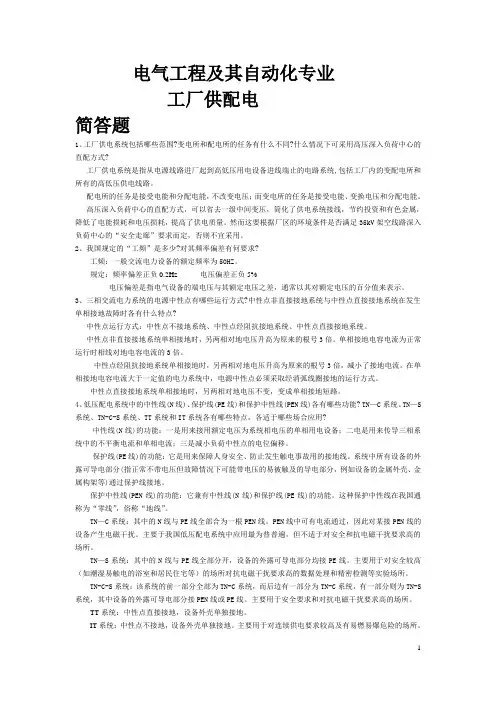

电气工程及其自动化专业工厂供配电简答题1、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。

配电所的任务是接受电能和分配电能,不改变电压;而变电所的任务是接受电能、变换电压和分配电能。

高压深入负荷中心的直配方式,可以省去一级中间变压,简化了供电系统接线,节约投资和有色金属,降低了电能损耗和电压损耗,提高了供电质量。

然而这要根据厂区的环境条件是否满足35kV架空线路深入负荷中心的“安全走廊”要求而定,否则不宜采用。

2、我国规定的“工频”是多少?对其频率偏差有何要求?工频:一般交流电力设备的额定频率为50HZ。

规定:频率偏差正负0.2Hz 电压偏差正负5%电压偏差是指电气设备的端电压与其额定电压之差,通常以其对额定电压的百分值来表示。

3、三相交流电力系统的电源中性点有哪些运行方式?中性点非直接接地系统与中性点直接接地系统在发生单相接地故障时各有什么特点?中性点运行方式:中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统。

中性点非直接接地系统单相接地时,另两相对地电压升高为原来的根号3倍。

单相接地电容电流为正常运行时相线对地电容电流的3倍。

中性点经阻抗接地系统单相接地时,另两相对地电压升高为原来的根号3倍,减小了接地电流。

在单相接地电容电流大于一定值的电力系统中,电源中性点必须采取经消弧线圈接地的运行方式。

中性点直接接地系统单相接地时,另两相对地电压不变,变成单相接地短路。

4、低压配电系统中的中性线(N线)、保护线(PE线)和保护中性线(PEN线)各有哪些功能? TN—C系统、TN—S 系统、TN-C-S系统、TT系统和IT系统各有哪些特点,各适于哪些场合应用?中性线(N线)的功能:一是用来接用额定电压为系统相电压的单相用电设备;二电是用来传导三相系统中的不平衡电流和单相电流;三是减小负荷中性点的电位偏移。

配电系统的构成

配电系统的构成

2)桥型结线 是单母线分段结线 的一种简化。当单母 线分段结线每一段馈 线均只有一路时,可 取消母线,形成全桥 结线。 根据情况,可选择 取消进线或馈线断路 器,由此形成“外桥” 与“内桥”结线。 工程上一般不采用 全桥。
全桥
#1电源进线
QS011 QF01 QS012 QS1 QS11 QF11
负荷侧馈线
3、单母线带旁路 问题的提出:馈出线 断路器故障时,要求故 障回路不停电。 方法:为每一出线断 路器均设置一台备用(2 n备用)如图。 方法评价:备用太多, 不经济。 改进思路:因极少两 台断路器同时故障,可 否只设一台公共备用, 需要时被故障回路调用。
电源进线
QS0 QF0
QF01 QF11 QF02 QF12 QF03 QF13
负荷3
负荷4
2.3.5 各种配电方式的变通及综合应用示例
负荷工作场所 变配电所
电源1 电源2 负荷1 负荷2
负荷工作场所 变配电所
电源1 负荷1 负荷2
电源2
负荷3 隔离开关 负荷4
隔离开关
负荷4
负荷3
双电源单环路
双电源双环路
负荷工作场所 变配电所
电源1 负荷1
双电源双回路 放射式配电
电源2 负荷2
II段母线负荷侧馈线
两个单母线被QF连接起来,QF:联络断路器 一个单母线被QF分成两段,QF:分段断路器
2、双母线结线 单母线+母线 备用 备用母线应能 被进线和每一路出 线所利用。 工作方式与故 障切换问题。
电源进线
QS0 QF0 QS01 QS02
母线I段 母线II段
QS11 QS12 QS21 QS22 QS31 QS32 QF1 QF2 QF3

供配电系统介绍

供配电系统介绍

进 线 柜
PT 柜






线
线



缆 进入断路器的IN 下 入口

线
低压互感器 避雷器
母线 变 压 器 出 线 柜
7
1 、高压市电部分(N电)
GIS配电室
高压配电室
220kV变压器
Y

中压配电室
Y
10kV变压器

低压配电室
380V低压配电
配电系统简易图
目前系统的运行方式为双电源供电运行, 柴油发电机组DUPS提供10KV应急电 源。
G8.6
规格型号
20/0.21kV 1600kVA 20/0.46kV 2500kVA 20/0.4kV 2500kVA 20/0.4kV 2500kVA 20/0.21kV 1600kVA 10/0.4kV 2500kVA 20/0.4kV 1000kVA 20/0.46kV 2500kVA 20/0.21kV 1600kVA 20/0.21kV 1000kVA
20kv/0.4kv 630kva 20kv/0.4kv 2000kva 20kv/0.4kv 2500kva 20kv/0.4kv 2500kva 20kv/0.4kv 2500kva 20KV/0.2KV 1600KVA 20KV/0.2KV 1250KVA 20KV/0.21KV 1600KVA 2000K/0.46KV 1600KVA 20KV/0.4KV 630KVA 20KV/0.4KV 630KVA 20KV/0.21 1600KVA 20kv/0.4kv 2000kva 10KV/0.4KV 2000KVA 20KV/0.4KV 1600KVA 20KV/0.21 1600KVA 10KV/0.4KV 2000KVA 20kv/0.4kv 2500kva 20KV/0.21 1250KV 20KV/0.4 2500KVA 20KV/0.4KV 2000KVA 20KV/0.21KV1250KVA 20KV/0.21KV1250KVA 20kv/0.4kv 2500kva

工厂供配电课程设计实训

工厂供配电课程设计实训

工厂供配电课程设计实训一、教学目标本课程的教学目标是使学生掌握工厂供配电的基本原理、设备和运行维护方法,培养学生分析和解决实际问题的能力。

具体目标如下:知识目标:学生能够了解工厂供配电系统的基本构成、工作原理和运行方式,掌握变电站、配电柜、用电设备等相关设备的工作原理和运行维护方法。

技能目标:学生能够熟练使用电力工程图纸和电气设备说明书,进行工厂供配电系统的分析和设计,具备电气设备安装、调试和维护的基本技能。

情感态度价值观目标:培养学生对电力工程事业的热爱和敬业精神,增强学生的社会责任感和职业道德观念。

二、教学内容本课程的教学内容主要包括工厂供配电系统的基本原理、设备和运行维护方法。

具体内容包括:1.工厂供配电系统的构成和分类:包括电力系统的基本概念、电力线路、变电站、配电柜、用电设备等。

2.工厂供配电系统的工作原理和运行方式:包括电力传输和分配的基本原理、电力线路的损耗和保护、变电站的运行和维护、配电柜的配置和操作、用电设备的选用和安装等。

3.工厂供配电系统的运行维护方法:包括电气设备的检查和维护、故障分析和处理、运行数据的分析和应用等。

三、教学方法为了实现教学目标,本课程将采用多种教学方法,包括:1.讲授法:通过教师的讲解,使学生掌握工厂供配电系统的基本原理和设备。

2.讨论法:通过小组讨论,培养学生分析问题和解决问题的能力。

3.案例分析法:通过分析实际案例,使学生了解工厂供配电系统的运行维护方法。

4.实验法:通过实验操作,培养学生动手能力和实际操作技能。

四、教学资源为了支持教学内容和教学方法的实施,本课程将准备以下教学资源:1.教材:《工厂供配电课程设计实训》教材,用于指导学生的学习。

2.参考书:电力工程相关的参考书籍,为学生提供更多的学习资料。

3.多媒体资料:电力工程的图片、视频等资料,丰富学生的学习体验。

4.实验设备:供配电系统相关的实验设备,用于学生的实验操作和技能训练。

五、教学评估本课程的评估方式包括平时表现、作业、考试等,以全面客观地评价学生的学习成果。

工厂供配电技术

工厂供配电技术

工厂供配电技术工厂供配电技术是指为工厂提供电力供应,并进行科学合理的配电管理的技术。

它是工厂正常运行的重要保障之一,影响着工厂的生产效率和安全性。

一、工厂供电技术的重要性及特点工厂作为一个大型生产单位,对电力的需求量通常比较大。

工厂的正常运行离不开稳定可靠的电力供应。

因此,工厂供备电技术对于工厂的正常生产起着重要的作用。

供电技术的特点主要有以下几个方面。

(一)稳定性要求高:工厂对电力的质量要求较高,电压的稳定性和波动范围均有一定的要求,以保证生产设备的正常运行。

(二)冗余备份:为了避免电力中断对生产造成影响,工厂通常采用冗余备份的供电系统,当主供电设备发生故障时,可以迅速切换到备用设备上。

(三)安全性要求高:工厂供电系统要具备防火、防爆、防雷击等安全性能,以确保生产现场的安全。

(四)节能环保:现代工厂供电技术还应注重节能环保,通过能源管理和优化供电结构,降低工厂的能耗和环境污染。

二、工厂供电技术的组成和原理工厂供电系统通常由三个主要部分组成:外部供电线路、供电变压器和内部配电系统。

(一)外部供电线路:是将电力从电网输送到工厂内部的线路。

这些线路可以是地下布置的电缆,也可以是架空线路。

外部供电线路要符合安全和规范要求,以确保可靠供电。

(二)供电变压器:负责将电网的高电压(例如110kV、35kV等)变换为适合工厂用电设备的电压(通常为10kV、0.4kV等)。

供电变压器的选择应根据工厂的用电负载和用电特点进行匹配。

(三)内部配电系统:将供电变压器输出的电能,经过切换设备、保护设备和配电设备,供给工厂各个用电设备。

内部配电系统可分为高压配电和低压配电两部分,其中高压配电主要保障重要生产设备的供电,低压配电则供应一般照明、空调等设备。

三、工厂供电技术的设计和运维工厂供配电系统的设计需要充分考虑工厂的用电需求和用电负载特点。

根据用电设备的种类和数量,合理规划供电线路和设备容量,确保供电系统的可靠性和安全性,避免因电力负荷过大或过小而导致设备故障和事故。

第3章 工厂供配电系统的一次接线

第3章 工厂供配电系统的一次接线
B. 任意一台主变单独工作时,应该能够满足全部一、 二级负荷 S js (1 2)的需要,即:
S N S C (1 2)

一般而言,变压器容量和台数的确定与变电所主 接线方案一起确定,在设计主接线时需要考虑到 用电单位对变压器台数和容量的选择。
第三节 变电所变压器的选择
(二)车间变电所变压器台数及容量选择原则 1.车间变电所变压器台数选择:
第三节 变电所变压器的选择
2.车间变电所变压器容量的选择 车间变电所变压器容量的确定方法与总降压变电 所变压器容量的选择相同;另注意:
单台变压器容量小于1000KVA。主要考虑:低压开关 设备的断流能力及短路稳定性要求;使变压器接近负 荷中心,减小线损; 对于装设在二层楼上的干式变压器,容量不宜大于 630KVA;
第三节 变电所变压器的选择
三、变压器台数及容量的选择
第三节 变电所变压器的选择
(一)总降压变电所主变压器台数和容量的确定
考虑因素:供电条件、负荷性质、用电容量、运行方 式等。
1.变压器台数的确定: (1)满足用电负荷对供电可靠性的要求:
在有一、二级负荷的变电所中,选择两台甚至多于两 台主变;
第三节 变电所变压器的选择
一般在下列情况下设置一台主变: 只有一路电源进线; 变电所可以通过附近的低压电网(6kv—10kv)获取 备用电源; 工厂所带负荷绝大多数为三级负荷,且少量的一、二 次负荷满足备用电源获取的条件;
第三节 变电所变压器的选择
2.变压器容量的确定
(1)装单台变压器时:其额定容量 S N 应能够满足全 部用电设备的视在计算负荷 S C ,考虑到冗余性,以及 变压器的经济运行,容量满足:
第三节 变电所变压器的选择
5.杆上变电所

《工厂供配电技术》课件

《工厂供配电技术》课件
低压
通常指1kV以下的电压等级,适 用于工厂内部各个负荷中心的配 电。
02
工厂供配电系统的一次设 备
工厂供配电系统的电源设备
01
02
03
电源设备
电源设备是工厂供配电系 统的核心,负责提供电能 。常见的电源设备包括发 电机、变压器等。
变压器
变压器是用于改变电压的 设备,通过升高或降低电 压以满足不同设备的用电 需护电缆和被保护设备组成,其中保护装置包括熔断器、断路器、漏电保护器等,保护电 缆则负责传输保护信号。
保护回路的工作原理
当被保护设备发生过载、短路、欠压等故障时,相应的保护装置会感知到故障并切断电源,通过保护电 缆将保护信号传递给其他保护装置或控制系统,实现故障的及时处理和设备的保护。
优化资源配置
合理配置电源、线路等资源,降低能 耗和运行成本,提高经济效益。
适应生产需求
根据工厂生产工艺和设备特点,合理 设计供配电系统,满足生产需求。
符合环保要求
采取有效措施减少供配电系统的噪音 、电磁干扰等对环境的影响。
工厂供配电系统的电压等级
高压
通常指35kV以上的电压等级,适 用于大容量、远距离的输配电。
工厂供配电系统的故障处理
故障诊断与定位
通过监控系统实时监测供配电系统运行状态,快速诊断和定位故 障点。
紧急处置措施
在故障发生时,采取紧急处置措施,如切断故障线路、启动备用 设备等,以保障生产安全。
故障原因分析
对故障原因进行深入分析,找出根本原因,采取有效措施防止类 似故障再次发生。
05
工厂供配电系统的节能与 环保
噪声控制
采取减振、消声等措施,降低设备运行噪声对环境的影响。
电磁辐射防护

工厂供电--习题解答

工厂供电--习题解答

工厂供电--习题解答第一章概述习题解答:1-1 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。

1-2:供配电系统--由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。

总降压变电所是企业电能供应的枢纽。

它将35kV ~110kV 的外部供电电源电压降为 6 ~10kV 高压配电电压,供给高压配电所、车间变电所和高压用电设备。

高压配电所集中接受 6 ~10kV 电压,再分配到附近各车间变电所和高压用电设备。

一般负荷分散、厂区大的大型企业设置高压配电所。

1-3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答(1)用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器);二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定).(2.)额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的. 1-4,电能的质量指标包括哪些?答:电能的质量指标有电压.频率.供电可靠性.1-5什么叫电压偏移,电压波动和闪变?如何计算电压偏移和电压波动?答:电压偏差是电压偏离额定电压的幅度。

电压波动是指电压的急剧变化。

周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象,成为闪变。

电压偏差一般以百分数表示,即△U%=(U-UN)/UN ×100电压波动程度以电压最大值与最小值之差或其百分数来表示,即&U=Umax-Umin&U%=(Umax-Umin)/UN ×100式中,&U为电压波动;&U%为电压波动百分数;Umax ,Umin为电压波动的最大值和最小值(KV);UN为额定电压(KV)。

工厂供电概述

工厂供电概述
大型工厂和某些电力负荷较大的中型工厂,一般采用具有总降压变 电所的二次变压供电系统。
工厂供电系统
(二)一次变压的工厂供电系统
(1)具有高压配电所的一次变压系统
一般中小型工厂,多采用6~10kV电源进线,经高压配电所将电能 分配给各个车间变电所,由车间变电所再将 6~10kV电压降至 380/220V,供低压用电设备使用;同时,高压用电设备直接由高压配 电所的6~10kV母线供电。
(3)只有一个变电所的一次变压系统
对于用电量较少的小型工厂或生活区,通常只设一个将6~10kV电 压降为380/220V电压的变电所,这种变电所通常称为车间变电所。
工厂供电系统
工厂供电系统
(三)低压供电的工厂供电系统
某些无高压用电设备且用电设 备总容量较小的小型工厂,有 时也直接采用380/220V低压电 源进线,只需设置一个低压配 电室,将电能直接分配给各车 间低压用电设备使用。
工厂供电系统
(一)二次变压的工厂供电系统
工厂供电系统
该供配电系统,一般采用35~110kV电源进线,先经过工厂总降压 变电所,将35~110kV 的电源电压降至6~10kV,然后经过高压配 电线路将电能送到各车间变电所,再将6~10kV的电压降至 380/220V,供低压用电设备使用;高压用电设备则直接由总降压变 电所的6~10kV母线供电。
工厂供电系统
工厂供电系统由总降压变电所、高压配电线路、车间变配电所、低 压配电线路及用电设备组成。
总降压变电所:将35~110kV的外部供电电压变换为6~10kV的厂 区高压配电电压,给厂区各车间变电所或高压电动机供电。
车间变电所:将6~10kV的电压降为380/220V,再通过车间低压配 电线路,给车间用电设备供电。

工厂供配电系统设计

工厂供配电系统设计

工厂供配电系统设计中十冶集团有限公司姜龙孔彬摘要:工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去,它由工厂降压变电所,高压配电线路,车间变电所,低压配电线路及用电设备组成。

工厂总降压变电所及配电系统设计,是根据各个车间的负荷数量和性质,生产工艺对负荷的要求,以及负荷布局,结合国家供电情况.解决对各部门的安全可靠,经济技术的分配电能问题。

关键词:进线电压的选择;变配电所位置;电气设备;变压器数量;容量;防雷接地装置一供配电的概念及原则1.1工厂供电,即指工厂所需电能的供应和分配,亦称工厂配电.在企业工厂里,电能是工业生产的主要能源和动力,电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于工业生产实现电气化以后可以大大增加产量,提高产品质量,提高劳动生产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件,有利于实现生产过程自动化。

从另一方面来说,如果工厂的电能供应突然中断,则对工业生产可能造成严重的后果。

1.2工厂供电设计的一般原则按照国家标准GB50052-95《供配电系统设计规范》、GB50053-94《10kv及以下设计规范》、GB50054-95《低压配电设计规范》等的规定,进行工厂供电设计必须遵循以下原则:(1)遵守规程、执行政策;(2)安全可靠、先进合理;(3)近期为主、考虑发展;(4)全局出发、统筹兼顾。

二工厂进线电压的选择2.1电压损耗条件导线和电缆在通过正常最大负荷电流即线路计算电流时产生的电压损耗,不应超过其正常运行时允许的电压损耗。

即设计线路时,高压配电线路的电压损耗一般不超过线路额定电压的5%。

对于输电距离较长或负荷电流较大的线路,必须按工厂设计的基础资料来选择或校验。

2.2工厂常用架空线路裸导线型号及选择①铝绞线(LJ)。

户外架空线路采用的铝绞线导电性能好,重量轻,对风雨作用的抵抗力强,但对化学腐蚀作用的抵抗力较差,多用在10KV及以下线路上,其杆距不超过100~125m。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

就地操作箱
续上页
VSm-12真空断路器(配永磁操动机构)
3、中、高压隔离开关
功能:隔离系统带电
符号
QS
与非带电部分。
特征:开断时有明显可见的断点,除非人工
就地操作,否则会保持开断状态。基本无灭弧能 力,不能开断负荷电流,更不能开断短路电流。
主要为保证检修安全用。
是一种隔离电器。
操作手柄
上接线端子
工程中,这种结线出线通常带 变压器,因此又称为线路—变压器 组结线。
电源进线
QS01 QF0 QS02
2)桥型结线
是单母线分段结 线的一种简化。当单 母线分段结线每一段 馈线均只有一路时, 可取消母线,形成全 桥结线。
根据情况,可选 择取消进线或馈线断 路器,由此形成“外 桥”与“内桥”结线。
工程上一般不采 用全桥。
QF01 QF11 QF02 QF12 QF03 QF13
#1馈线 #2馈线 #3馈线
电源进线
QS0
QF0
主母线
QS101
QS111
QS121
QS131
QF10
QF11
QF12
QF13
QS102
QS112
QS122
QS132
旁路母线
QS110
QS120
QS130
#1馈线 #2馈线 #3馈线
QF10即公共备用断 路器,称为旁路断路器。 这是一种(n+1)的备用 方式。
表图2-1 7
2、断路器
功能:开、合电路功能,
可开合负荷电流,开断短路电
符号
QF
流。
特征:灭弧能力强,触头状态多不可见,可 被自动控制装置操作开、合。
不能以操作开断断路器确认断电!
是一种开关电器。
真空断路器
上接线端子
绝缘套筒内有真 空灭弧室及触头
下接线端子
二次接线插头
手车式框架
VS1-12真空断路器
(PCC-Point of Common Coupling)所处电网 标称电压,也即供配电系统的电源电压。0.38~ 110kV。
用电电压:用电设备额定电压。220/380V、 6~10kV。
2.1.2 供配电系统按电压层次的分类
供电电压可能与用电电压相同,也可能不同, 因此电力用户电网自身也有不同的电压层次,主 要有以下几种。
电源进线
负荷出线
受电 馈电
2、(开关)电器组合
方式a:隔离开关+断路器组 合。隔离开关保证检修断电,断 路器控制投切,并开断短路故障。 隔离开关设置在断路器的电源侧。
方式b:方式a在移开式开关 柜的另一种实现形式。
方式c:负荷开关+熔断器组 合。负荷开关控制投切并保证检 修断电,熔断器作短路保护。熔 断器与负荷开关间一般有机械联 动。
工厂 供配电系统的组成
电气构成:由变压器、电力线缆、自备发电 设备及各种配电设备等构成。
设施构成:由变(配)电所、电力线路、自 备发电站等构成。
术语解释。
设备(Equipment,Device):由工厂制造的 具有某类特定功能的整体,以产品形式提供。
装置(Installation):由若干台设备(在工作 现场)装配起来的具有更复杂功能的整体。
电源 负荷1
变配电所
负荷2
负荷4 负荷3
负荷工作场所
负荷1 负荷2 负荷3 负荷4
2.3.4 环式配电 是树干式配电的一种演变,将树干式配电干
线末端接回电源,即成环式。
运行方式:开环、闭环。
技术细节:环路开关,开环点的设置。
电源 负荷1
变配电所
负荷2
负荷4 负荷3
隔离开关
负荷工作场所
负荷1
负荷2
F
设施(Facility):具有特定功能的一系列设 备和(或)装置的组合,连同为这些设备(装置) 服务的建、构筑物所构成的整体。
第1节 供配电系统的电压层次
2.1.1 供配电系统的电源与负荷 电源:变配电所,自备电源(包括自备发电
机、电池逆变电源等)。 负荷:用电设备。 供电电压:供电企业与电力用户连接点
两个单母线被QF连接起来,QF:联络断路器 一个单母线被QF分成两段,QF:分段断路器
2、双母线结线
单母线+母线 备用
备用母线应能 被进线和每一路出 线所利用。
工作方式与故 障切换问题。
电源进线
QS0
QF0
QS01
QS02
母线I段
母线II段
QS11 QS12 QS21 QS22 QS31 QS32
2)构成事物的基本单元。具有层次性,一要 素相对它所在的系统是要素,相对于组成它的要 素则是系统。
3)构成事物的基本方法。也具有层次性,一 般指具有普遍意义的方法。
1、受、馈电转换与 电能分配
通过进、出线回路 在母线上的连接实现。
电源进线将电能送 到母线上,负荷出线 从母线上取得电能, 实现了受、馈电转换。 多回路出线实现了电 能的分配。
上接线 端子
上隔离开关
真空负荷 开关
下接线 端子
接地开关
5、熔断器
功能:过电流时熔断
符号
FU
自身以开断电路。
特征:不可自复。灭弧能力强。
可开断过负荷电流和短路电流。
是一种一次保护电器。
熔断撞针
安装卡座 金属管帽 接线端子
绝缘子
户内高压限流熔断器结构
石英沙
金属熔体缠绕在内瓷管上
瓷熔管剖面
瓷熔管内有 金属熔体与石英沙
2.2.1 变配电所电气主结线基本概念 1)反映变配电所受、馈电方式的一次系统电
气连接,称为变配电所电气主结线。 受电:接受电能。 馈电:输出电能。
2)主结线主要包括拓扑结构与设备设置两方 面内容。
拓扑结构:受、馈电通道是如何形成的。 设备设置:通道上应怎样配置设备。
3)主结线涉及运行控制、维护检修和造价、 占地等问题。
第4节 供配电设施之变配电所
• 起集中与分配电能、并变换电压等级作用的供配 电设施,叫做变(配)电所。
• 只集中与分配电能,但不变换电压等级的配电设 施,叫做配电所,或开关站、开闭所。小规模用 户低压配电所又称为配电室、配电间等。
• 变配电所是供配电系统的枢纽,系统运行控制、 保护等功能大多集中在变配电所中。但近年来配 电自动化的发展,已有部分运行控制功能转移到
传动机构
GN19-10型 实物图片
隔离闸刀
GN19-10C型 实物图片
下接线端子
4、中、高压负荷开关
功能:正常情况下
符号
QL
开、合电路功能,可开、
合负荷电流,不能开断短路电流。
特征:灭弧能力介于断路器与隔离开关之间。
有兼具隔离开关功能的负荷开关,简称负荷 隔离开关。
是一种开关电器。
传动机构
弹簧 脱扣机构
熔断器底座
6、电压、电流互感器 功能:测量一次系统电压、电流大小。 特征:将高电压、大电流转变成低电压、小
电流。与一、二次系统都有连接。 是测量电器。
符号
TA
TA 电流互感器
符号
TV
TV 电压互感器
2.2.3 构成主结线的基本要素 要素的一般解释:
1)构成事物必不可少的条件。如:时间、地 点、人物、事件是叙述文的四大要素。
u(t)
负荷侧馈线
双电源不能同时投入。 技术措施:闭锁。
t
t
t
U
不同电源同时投
U1
入同一母线可能
U 2 出现的问题
#1电源进线
#2电源进线
运行方式: 互为备用; 一用一备。
母线I段 母线II段
分析各种运行 方式下断路器 状态及故障切 换。
I段母线负荷侧馈线
分析双电源闭 II段母线负荷侧馈线 锁的技术要求。
3-10(6)kV变电所
4-高压用电设备
2、一次降压的供配电系统
对中等规模用户,供电电压为中压10kV,只 需一次降压即可。也有少数35kV供电电压直降 0.38kV的一次降压系统。
住宅小区、单体高层建筑、中小型工厂等常 用一次降压系统。
3、低压直供供配电系统
由电力企业的公用变配电所供电的380/220V 电力用户电网。
• 小结
1)供电电压与用电电压的概念。
2)供电电压是由系统规模决定的,用电电压 是由用电设备决定的。
3)根据供电电压与用电电压的差异及用户具 体情况确定供配电系统电压层次。
4)供电企业与电力用户的交接点叫电网的公 共连接点,缩写PCC(Point of Common Coupling)。
第2节 电气结构之变配电所电气主结线
3)网络拓扑与设备设置是主结线两个相互关 联的方面。
第3节 电气结构之供配电系统网络结线
2.3.1 供配电系统网络结线的基本概念 本质是电源与负荷的电气联系方式问题。 电源:变配电所(二次母线),自备发电站。
总是集中在一处或少数几处。 负荷:次级配电装置或用电设备。通常散布
在各处。 网络结线即通过电力线缆及相应配电设备构
负荷3
负荷4
2.3.5 各种配电方式的变通及综合应用示例
变配电所
电源1
电源2
负荷工作场所
负荷1
负荷2
隔离开关
负荷3
负荷4
变配电所
电源1 电源2
隔离开关
负荷工作场所
负荷1
负荷2
负荷4
负荷3
双电源单环路
双电源双环路
变配电所
电源1 电源2
隔离开关
隔离开关
变配电所
备用电源
工作电源
负荷工作场所
负荷1
双电源双回路 放射式配电
全桥
#1电源进线
