交流接触器接线原理图
接触器联锁正反转接线图的绘制
• 辅助电路
编号按“等电位同号”原则（指电路中连接在一点上
的所有导线具有同一电位而标注相同的线号），按从上至 下用数字依次编号，每经过一个电器元件后，编号要依次 递增。
（控制电路编号的起始数字必须是 1 ；由电气设备的
线圈、绕组、电阻、电容、各类开关、触点等电器元件分
隔开的线段，应视为不同的线段，标注不同的线号。）
主讲人：王忠
2021/7/1
1
2021/7/1 接触器联锁正、反转控制线路板1
2
2021/7/1接触器联锁正、反转控制线路板2 3
电气控制电路常用三种图来表示
• 1、原理电路图 • 2、元件面板布置图 • 3、安装接线图
2021/7/1
4
一、接触器联锁正、反转控制原理电路图
2021/7/1
5
请大家记下来，绘图时要用的。
2021/7/1
16
接线图绘制示例: 请看黑板
2021/7/1
17
作业
1、将接线图绘制完整，要求：干净、整齐、正确。 2、为实训课做好准备工具：十字、一字螺丝刀。
2021/7/1
18
结束语
若有不当之处，请指正，谢谢！
“尺寸大小” 及 “ 实际安装位置” 。
2、电器元件的布置应注意以下两方面： 1）元器件布置不宜过密，应留有一定间隔； 2）元器件的布置应考虑整齐、美观、对称。外形尺 寸及结构相同的电器安装在一起，方便安装和配线。
2021/7/1
8
FU1
FU2
QS
KM1
KM2
SBI
FR
SB2
SB3
XT
“接触器联锁正、反转控制电路”元件面板布置图
三相异步电动机的正、反转原理 方法：将与电源相接的任意两相互换(改变相序)就可实现反转
继电器接触器控原理图
热继电器的符号
发热元件
FR
串联在主电路中
常闭触头
FR
串联在控制电路中
§8.2 基本控制环节
电机起动、停车（点动、连续运行、多地点 控制、顺序控制等）
电机正反转控制 行程控制 时间控制 速度控制
……
8.2.1 异步机的直接起动
A BC
一、点动控制
QS
C'
控
制
FU
KM
电
SB
路
KM
B'
主 电 路
KA FR
KM
控制 关系
SB SB：点动 SB2：连续运行
思考
以下控制1 SB2
KM FR
KM
SB
不能点动！
A BC
QS FU KMF
8.2.2 电机的正反转控制
SB1
正转
SBF
FR KMF
KMF SBR
KMR
FR
M 3~
KMR
KMR
操作过程： SBF
SB1
M 3~
动作过程
按下按钮（SB） 线圈（KM）通电 触头（KM）闭合 电机转动；
按钮松开
线圈（KM）断电
触头（KM）打开
电机停转。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
M
3~
自保持
二、电动机连续运行
A BC QS
FU
C'
B' KM
停车 按钮
SB1
起动 按钮
KM SB2
KM 自保持
❖ 特点：结构紧凑，安装面积小，操作方便。 ❖ 用途：电源的引入开关；通断小电流电路；
交流接触器接线的作用和工作原理
一、引言接触器是一种电气控制器件，广泛应用于电力系统和工业自动化控制中。
它的主要作用是控制电路的开关和断开，实现对电气设备的启动、停止和保护。
本文将详细解释和交流接触器接线的作用和工作原理相关的基本原理。
二、接触器的作用1.控制电路的开关和断开：接触器可以实现对电气设备的启动、停止和保护。
通过接触器的控制，可以对电路进行开关和断开操作，实现对电气设备的控制。
2.实现电气设备的保护：接触器在电路中起到了保护作用。
当电路中发生故障或超载时，接触器可以及时断开电路，保护电气设备免受损坏。
3.实现电路的分段控制：通过接触器的组合和接线方式，可以实现电路的分段控制。
不同的接线方式可以实现不同的电路控制功能，提高电气设备的灵活性和可靠性。
三、接触器的工作原理接触器由电磁系统和接点系统两部分组成，其工作原理是利用电磁力来控制接点的开合状态。
1.电磁系统：接触器的电磁系统由电磁铁和铁芯组成。
当通电时，电磁铁产生磁场，吸引铁芯，使得接点闭合；当断电时，电磁铁的磁场消失，铁芯恢复原状，使得接点断开。
2.接点系统：接触器的接点系统由固定触点和动触点组成。
当接触器闭合时，固定触点和动触点之间会产生接触电阻，形成一个闭合的电路；当接触器断开时，固定触点和动触点之间的接触电阻消失，电路断开。
3.控制电路：接触器的控制电路通过控制电磁铁的通断来实现接点的开合。
当控制电路通电时，电磁铁产生磁场，接点闭合；当控制电路断电时，电磁铁的磁场消失，接点断开。
四、接触器的基本原理1.接触器的接线方式：接触器的接线方式有直接启动、反接和星三角启动等。
不同的接线方式适用于不同的电气设备和控制要求。
•直接启动：适用于小功率电动机的启动，直接将电动机与电网相连，通过接触器控制电动机的启动和停止。
•反接：适用于大功率电动机的启动，先将电动机的两相接线反接，再通过接触器控制电动机的启动和停止。
•星三角启动：适用于大功率电动机的启动，先将电动机的三相接线组成星形，再通过接触器控制电动机的启动和停止。
01交流接触器接线控制图
• 低压电器：用于交流1200V、直流1500V以下电路
• • • •
起通断、保护、控制或调节作用的电器。 高压电器：交流1200V以上、直流1500V以上。 电力传动系统的组成： 1）主电路：由电动机、（接通、分断、控制电动 机）接触器主触点等电器元件所组成。（电流大） 2）控制电路：由接触器线圈、继电器等电器元件 组成。（电流小）
• 1、额定电压 接触器铭牌额定电压是指主触点上 • • •
的额定电压。 通常用的电压等级为： 直流接触器：220V、440V、660V 交流接触器：220V、380V、500V 2、额定电流 接触器铭牌额定电流指主触点的额 定电流。 常用的电流等级为： 直流接触器：25A、40A、60A、100A、 l 50A、250A、400A、600A。 交流接触器：5A、10A、20A、40A、60A、 100A、150A、250A、400A、600A。
•
• eg: U型： 6～7倍 • E型： 10～15倍 • 说明：衔铁卡住不能吸合，或者频繁动作，交流
•
电压线圈可能烧毁。 对于可靠性要求高，或频繁动作的控制系统采用 直流电磁机构，而不采用交流电磁机构。
• 2）反力特性 • 反力特性：指电磁机构转动部分的静阻力与气隙的 •
•
关系曲线 电磁机构的反力：作用弹簧、摩擦阻力和衔铁的重 量。 电磁机构的反力特性如图所示：
IN Rm
1 ∝ R m
(1-2)
则有 :
• 吸力F与气隙
成反比，所以特性为二次曲线形状：
• 结论：a直流电压线圈在衔铁闭合前后吸力变化很大； • b直流电压线圈中的电流在衔铁闭合前后不变化。
▲交流电压线圈的吸力特性 交流电压线圈的阻抗主要决定与线圈的电抗，电阻 可以忽略：
切换电容器交流接触器工作原理

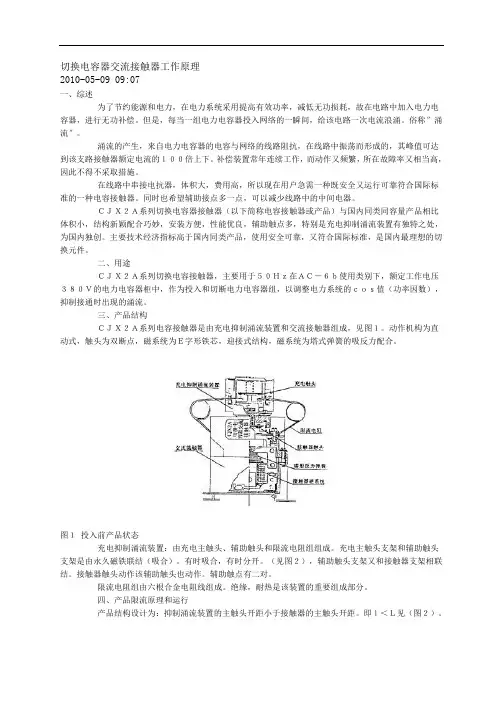

切换电容器交流接触器工作原理2010-05-09 09:07一、综述为了节约能源和电力，在电力系统采用提高有效功率，减低无功损耗，故在电路中加入电力电容器，进行无功补偿。
但是，每当一组电力电容器投入网络的一瞬间，给该电路一次电流浪涌。
俗称″涌流″。
涌流的产生，来自电力电容器的电容与网络的线路阻抗，在线路中振荡而形成的，其峰值可达到该支路接触器额定电流的１００倍上下。
补偿装置常年连续工作，而动作又频繁，所在故障率又相当高，因此不得不采取措施。
在线路中串接电抗器，体积大，费用高，所以现在用户急需一种既安全又运行可靠符合国际标准的一种电容接触器。
同时也希望辅助接点多一点，可以减少线路中的中间电器。
ＣＪＸ２Ａ系列切换电容器接触器（以下简称电容接触器或产品）与国内同类同容量产品相比体积小，结构新颖配合巧妙，安装方便，性能优良，辅助触点多，特别是充电抑制涌流装置有独特之处，为国内独创。
主要技术经济指标高于国内同类产品，使用安全可靠，又符合国际标准，是国内最理想的切换元件。
二、用途ＣＪＸ２Ａ系列切换电容接触器，主要用于５０Ｈｚ在ＡＣ－６ｂ使用类别下，额定工作电压３８０Ｖ的电力电容器柜中，作为投入和切断电力电容器组，以调整电力系统的ｃｏｓ值（功率因数），抑制接通时出现的涌流。
三、产品结构ＣＪＸ２Ａ系列电容接触器是由充电抑制涌流装置和交流接触器组成，见图１。
动作机构为直动式，触头为双断点，磁系统为Ｅ字形铁芯，迎接式结构，磁系统为塔式弹簧的吸反力配合。
图１投入前产品状态充电抑制涌流装置：由充电主触头、辅助触头和限流电阻组组成。
充电主触头支架和辅助触头支架是由永久磁铁联结（吸合）。
有时吸合，有时分开。
（见图２），辅助触头支架又和接触器支架相联结。
接触器触头动作该辅助触头也动作。
辅助触点有二对。
限流电阻组由六根合金电阻线组成。
绝缘，耐热是该装置的重要组成部分。
四、产品限流原理和运行产品结构设计为：抑制涌流装置的主触头开距小于接触器的主触头开距。
第三节接触器ppt课件
第三节 接触器
【教学目标】 1．初步掌握接触器的结构； 2．理解接触器的工作原理； 3．学会接触器的使用方法； 4．能进行接触器的简单维护维修和故障排除。
直流接触器
表2-6 接触器的常见故障及排除方法
故障现象 衔铁吸不上 断电时衔铁不释放
触点熔焊 触点过热或灼伤 线圈过热或烧毁
有噪声
原因分析
线圈断线或烧毁 衔铁或机械可动部分被卡住 机械部分生锈或歪斜 反作用弹簧弹力小 衔铁或机械部分被卡住 触点熔焊在一起 铁心寿命结束，剩磁增大 触点断开容量不够 触点开断次数过多 触点弹簧压力过小 触点上有油污 触点断开容量不够大 线圈额定电压与电源电压不符 线圈由于机械损伤或附有导电灰尘而部分短路 运动部分被卡住 极面磨损过度而不平 电磁系统歪斜 短路环断裂（交流） 衔铁与机械部分的连接销松脱
接触器按主触点通过电流的种类，可分为交流接触器和直流接触器两 种，其中交流接触器应用最为广泛，直流接触器则应用范围较小。
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
一、交流接触器
1．交流接触器的结构
交流接触器
对容量较大的接触器，如CJ0-20型，采用灭弧罩灭弧；CJ0-40型采用金属 栅片灭弧装置。 灭弧罩由陶土材料制成，其结构如图2-31所示。
图2-31 灭弧罩结构图
严格执行 突发事 件上报 制度、 校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
继电接触器控制电器原理图
二、电气线路图
电气线路图：—— 有多种，书上介绍两种：电 路图和接线图。
电路图： 用符号按其工作顺序排列，详细表示电路设备 或全套装置的全部组成和电气连接。—— 不考虑实 际位置；分析原理用。 接线图： 用规定的符号既表明各电气元件在电路上的联 系，又表明各元件相互间位置的图形，施工、检修 用。—— 属于安装图之一。
从起停按钮接线处引线 可节省一条线。 4条连接线
二、正反转互锁控制
反转的实现：改变相序，任意两线对调。 由两个接触器实现。
互锁的含义：就是互相“锁住”对方， 不让对方同时处于工作状态。一方处于工作 时，另一方就被“锁住”不能再处于工作状 态，除非处于工作状态的一方停止工作。
互锁目的：避免同时工作，避免短路。 互锁形式：电气、机械和多重互锁。
船上：起货机、锚机都由它操作控制。 表示：1.图形符号：触点用小圆圈表示，虚线表示档位，在虚
线上涂上黑点表示触点在对应的档位接通，没有黑点则表示断开。 2.触头表表示：将触点与档位分别画在表格中的行和列，
对应的格子内用“×”表示触点在该档位接通，空白表示断开。
主令 控制 器的 触点
主令控制器的外观
通常，操作位置可能 影响安全的设备都必须采 用主令控制器来操作。如 起货机、锚机等。
机原理相似），当圆环所受的力大于弹簧力（可人为整定） 时，触头动作。
热继电器： 原理：利用电流的热效应，使双
金属片弯曲，从而使触头动作。 注意：1.热继电器只用作过载保
护或缺相保护，不能用作短路保护。 2.热继电器动作后须经过
冷却后，按动复位按钮才能复位。
主令控制器
主令控制器：—— 已经不是继电器的内容，属于“主令电器”。 用途：用来频繁切换(通断)控制线路(小电流线路)的手动电器。
交流接触器、电动葫芦技术
交流接触器应用-电动葫芦电气原理图1-中原起重机
实物接线图
电 气 原 理 图2
电 气 原 理 图3
手柄控制盒—连线控制
电 气 原 理 图4
电 气 原 理 图5 输入按钮 SQ1 SB1 SQ2 SB2 SQ3 SB3 SQ4 SB4 作用 行程开关 吊钩提升 行程开关 吊钩下降 行程开关 向前移动 行程开关 向后移动 输出 KM1 作用
营口隆仁重工有限公司-盖州北海新区
营口隆仁重工有限公司-有我更精彩
营口隆仁重工有限公司-营口兰德桥式起重机（5-20）T
铆焊车间
交流接触器
交流接触器广泛用作电力的开断和控制电路。 交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。 主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型 的接触器也经常作为中间继电器配合主电路使用。 交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。 交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠 成，其中一个固定，在上面套上线圈，工作电压有多种供选择。为了使磁力稳定， 铁芯的吸合面，加上短路环。交流接触器在失电后，依靠弹簧复位。 另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。 20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧， 以保护接点。 交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论 技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
电动葫芦技术
隆仁重工是一个比较有实力的盖州名人新建的工厂，一天，心血来潮，走进了 这个工厂。接触到交流接触器、门式、桥式遥控起重机、卷扬机、电动葫芦、 两相3相电焊机、可控硅埋弧焊机、数控车床、切板、割板机、除锈设备等。 结合隆仁重工的电气设备，总结下工厂电气初级控制的相关技术：
交流接触器接线方法
交流接触器接线方法
首先，我们来了解一下交流接触器的基本原理。
交流接触器由
电磁铁和触点组成，当电磁铁通电时，产生电磁吸引力，使触点闭
合或断开，从而实现电路的开关控制。
在接线方法中，我们需要根
据实际的控制要求和电路特点，选择合适的接线方式，以确保交流
接触器的正常工作。
接下来，我们将介绍交流接触器的接线步骤。
在进行接线之前，首先需要对电路进行合理的设计和规划，确定交流接触器的安装位
置和接线方式。
接线步骤主要包括接线端子的标识确认、导线的选
择和连接、接线端子的固定和绝缘等。
在接线过程中，需要特别注
意接线端子的正确连接顺序和导线的牢固接触，以避免接触不良或
短路等问题的发生。
在进行交流接触器接线时，还需要注意一些事项。
首先，要根
据电路的额定电压和电流选择适当的交流接触器型号和规格；其次，要严格按照接线图纸和接线说明进行接线，确保接线的准确性和稳
定性；最后，要进行接线后的电气测试和运行试验，以验证交流接
触器的正常工作状态。
总的来说，交流接触器的接线方法是工程技术人员在实际工程中经常需要面对的问题，正确的接线方法不仅可以确保交流接触器的正常运行，还可以提高电气设备的安全性和可靠性。
因此，我们在进行接线时，一定要认真对待，严格按照规范和要求进行操作，以确保工程的顺利进行和设备的正常运行。
希望本文对于交流接触器接线方法有所帮助，也希望大家在实际工程中能够根据实际情况，合理选择接线方法，确保电气设备的正常运行和生产的顺利进行。
感谢大家的阅读！。
电动机的控制(一)--接触器
电动机的控制（一）——接触器这里讲交流控制的电动机，其中最核心的部件就是接触器。
交流接触器的组成：1、电磁系统：包括吸引线圈、上铁芯（动铁芯）和下铁芯（静铁芯）。
2、触头系统：包括三付主触头和两个常开、两个常闭辅助触头（或多个），它和动铁芯是连在一起互相联动的。
主触头的作用是接通和切断主回路。
而辅助触头则接在控制回路中，以满足各种控制方式的要求。
3、灭弧装置：接触器在接通和切断负荷电流时，主触头会产生较大的电弧，容易烧坏触头，为了迅速切断开断时的电弧，一般容量较大的交流接触器装置有灭弧装置。
4、其他部件还有支撑各导体部分的绝缘外壳、各种弹簧、传动机构、短路环、接线柱等。
工作原理和用途：交流接触器的工作原理是：吸引线圈和静铁芯在绝缘外壳内固定不动，当线圈通电时，铁芯线圈产生电磁吸力，将动铁芯吸合。
由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运动，触点闭合，从而接通电源。
当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用而分离，使主触头断开，切断电源。
交流接触器可以通断启动电流，但不能切断短路电流，即不能用来保护电气设备。
适用于电压为1KV及以下的电动机或其他操作频繁的电路，作为远距离操作和自动控制，使电路通路或断路。
不宜安装在有导电性灰尘、腐蚀性或爆炸性气体的场所。
几种交流接触器的外形图电动机的控制（二）——接触器交流接触器解剖图1交流接触器解剖图2原理缩略图动作过程：线圈通电→衔铁被吸合→触头闭合→电机接通电源其中左边三副触点为主触头，由于此状态为接触器已吸合，因此第四副为常开，第五副为常闭触点原理缩略图（接触器未动作时）简单的接触器控制整图电动机的控制（三）——接触器电动机控制图中关于接触器的有关符号接触器线圈接触器主触头——用于主电路（流过的电流大，需加灭弧装置）接触器辅助触头——用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其他电力负载接触器主要技术指标：额定工作电压、电流、触点数目电动机的控制（四）——热继电器下面再讲一个电动机常用的普通保护电器：热继电器，俗称热耦工作原理：热继电器是利用电流的热效应原理来切断电路以保护电器的设备。
交流接触器接线方法和热继电器接线方法
交流接触器接线方法和热继电器接线方法你仔细看一下接线原理图和实物接线件这个是接线原理图之1 后面还有回答人的补充2009-05-16 00:25交流接触器接线方法和热继电器接线方法之二谁有正泰交流接触器与热继电器接线实图接触器接在辅助触点上，热继电器也接在辅助接点上面。
如图：粉颜色的导线。
三相的交流接触器怎么接线?和脉冲继电器组合呢?正反转点动示意图交流接触器与电动机保护器的接线实图你可以参考下图；电子延时Y--△起动电路图哪里有啊凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y－△降压启动装置接换成三角形运行，这种启动方法叫Y－△降压启动。
属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。
线路分析如下：1、合上空气开关QF接通三相电源，2、按下启动按钮SB2，首先交流接触器KM3线圈通电吸合，KM3的三对主触头将定子绕组尾端联在一起。
KM3的辅助常开触点接通使交流接触器KM1线圈通电吸合，KM1三对主常触头闭合接通电动机定子三相绕组的首端，，电动机在Y接下低压启动。
3、随着电动机转速的升高，待接近额定转速时（或观察电流表接近额定电流时），按下运行按钮SB3，此时BS3的常闭触点断开KM3线圈的回路，KM3失电释放，常开主触头释放将三相绕组尾端连接打开，SB3的常开接点接通中间继电器KA 线圈通电吸合，KA的常闭接点断开KM3电路（互锁），KM3的常开接点吸合，通过SB2的常闭接点和KM1常开互锁接点实现自保，同时通过KM3常闭接点（互锁）使接触器KM2线圈通电吸合，KM2主触头闭合将电动机三相绕组连接成△，使电动机在△接法下运行。
完成了Y－△接压启动的任务。
4、热继电器FR作为电动机的过载保护，热继电器FR的热元件接在三角形的里面，流过热继电器的电流是相电流，定值时应按电动机额定电流的计算。
交流接触器的型号含义、结构示意图及对应符号说明
交流接触器的型号含义、结构示意图及对应符号说明接触器主要用于控制电动机、电热设备、电焊机、电容器组等，能频繁地接通或断开交直流主电路，实现远距离自动控制。
它具有低电压释放保护功能，在电力拖动自动控制线路中被广泛应用。
接触器有交流接触器和直流接触器两大类型。
下面介绍交流接触器。
下图所示为交流接触器的结构示意图及图形符号。
1．交流接触器的组成部分（1）电磁机构：电磁机构由线圈、动铁心（衔铁）和静铁心组成。
（2）触头系统：交流接触器的触头系统包括主触头和辅助触头。
主触头用于通断主电路，有3对或4对常开触头；辅助触头用于控制电路，起电气联锁或控制作用，通常有两对常开两对常闭触头。
（3）灭弧装置：容量在10A以上的接触器都有灭弧装置。
对于小容量的接触器，常采用双断口桥形触头以利于灭弧；对于大容量的接触器，常采用纵缝灭弧罩及栅片灭弧结构。
（4）其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等。
接触器上标有端子标号，线圈为A1、A2，主触头1、3、5接电源侧，2、4、6接负荷侧。
辅助触头用两位数表示，前一位为辅助触头顺序号，后一位的3、4表示常开触头，1、2表示常闭触头。
接触器的控制原理很简单，当线圈接通额定电压时，产生电磁力，克服弹簧反力，吸引动铁心向下运动，动铁心带动绝缘连杆和动触头向下运动使常开触头闭合，常闭触头断开。
当线圈失电或电压低于释放电压时，电磁力小于弹簧反力，常开触头断开，常闭触头闭合。
2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示。
接触器的图形符号如下图所示。
接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器，设计序号10，重任务型，额定电流40A主触点为3极。
CJl2T-250／3为改型后的交流接触器，设计序号12，额定电流250A，3个主触点。
我国生产的交流接触器常用的有CJl0，CJl2，CJX1，CJ20等系列及其派生系列产品，CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代。
