富士FRN-G5(P5)变频器说明书
富士通用变频器FRN55G11S-4CX资料
FRENIC 5000G11S高性能和多功能的理想结合，动态转矩适量控制能在各种运行条件下实现对电动机的最佳控制。
适用于一般工业负载。
性能概述动态转矩矢量控制动态转矩矢量控制是一种先进的驱动控制技术。
控制系统高速计算电机负载所需功率，最佳控制电压和电流矢量，最大限度发挥电机输出转矩。
·按照动态转矩矢量控制方式，能配合负载实现在最短时间内平稳地加减速·使用高速CPU能快速响应急变负载和及时检知再生功率，设有控制减速时间的再生回避功能，实现无跳闸自动减速过程·采用富士独自开发的控制方式，在0.5HZ能输出200%高起动转矩（22KW以下），30KW以上为180%带PG反馈更高性能的控制系统带PG反馈卡（选件）构成带PG反馈的矢量控制系统，实现更高性能、更高精度的运行·速度控制范围：1：1200·速度控制精度：±0.02%·速度响应：40HZ电机低转速时脉动大大减小·采用动态转矩矢量控制，结合富士专有的AVR，实现低转速（1HZ）运行时的转速脉动比以前机种减小1/2以上新方式在线自整定系统·在电机运行过程中常时进行自整定，常时核对电机特性变化，实现高精度速度控制·第二台电机亦有自整定功能。
1台变频器切换运行2台电机时保证2台电机都能高精度运行优良的环境兼容性·采用低噪声控制电源系统，大大减小对周围传感器等设备的噪声干扰影响·标准装有连接抑制高次谐波电流的DC电抗器端子·连接选件EMC滤波器后能符合欧洲EMC指令节能功能的提高·标准设有风机、泵等最佳自动节能运行方式。
采用使电机损耗降至最小的新控制方式，取得更好的节能效果更方便使用的键盘面板·标准设有复写功能，能方便地将1台变频器的功能码数据复写至其他变频器·可选择三种语言（中、日、英），便于国内外配套使用·可简单地由面板或外部信号进行点动（JOG）运行操作·使用延伸电缆选件（CBIII-10R-..可简单）地实现远程操作完整的产品系列·适用不同用途，提供两种系列，一般工业用的G11S系列和风机、泵类用的P11S·G11S系列容量范围0.2-315KW,风机、泵用P11S容量7.5-400KW符合国际标准·标准系列符合适用于欧洲地区、北美地区和加拿大地区的CE、TUV （22KW以下）、UL、CUL 规格。
富士变频器说明书说明
富士变频器说明书说明

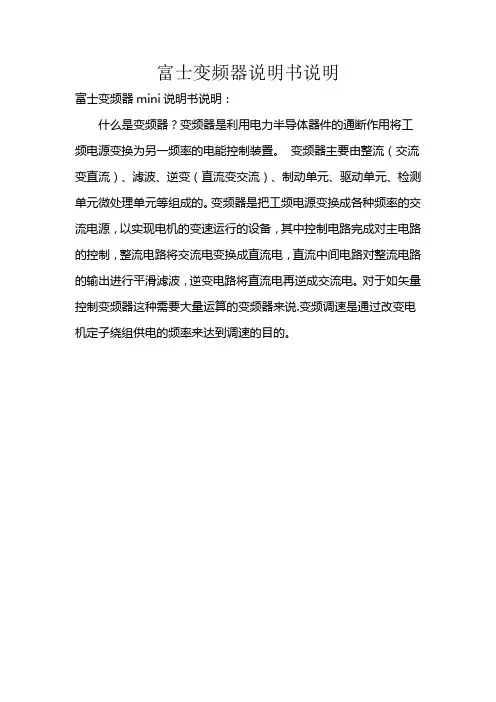

富士变频器mini说明书说明：
什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器是把工频电源变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说.变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
富士变频器使用说明书
上 100mm
左 10mm
右 10mm
下 100mm
图 2.1
安装方向・ 周围的空间
2-1
(3) 安装方向 请将 4 个螺钉或螺栓（型号 M4）相对于安装面垂直安装，这样可以看见「FRENIC-Mini」标记的正面。
请不要上、下颠倒或水平安装。这样变频器的散热效果会降低，并导致过热保护功能动作而 不能正常运转
电源系列
标准适用 电动机(kW)
变频器型号
螺钉 尺寸
紧固力矩 (N·m)
参照
0.1
FRN0.1C1□-2J**
0.2 0.4
FRN0.2C1□-2J** FRN0.4C1□-2J**
M3.5
1.2
图Ａ
３相 200V
0.75
FRN0.75C1□-2J**
1.5
FRN1.5C1□-2J**
2.2
FRN2.2C1□-2J**
表示 S E
结构 标准型 EMC 滤波器内置型
输入电源 3 相 200V 3 相 400V 单相 100V 单相 200V
结构 标准型（IP20） EMC 内置形(IP20)
注）选配件内置：无，制动关联：无制动电阻器（标准）时，根据标准规格，最后 2 位不显示。
SOURCE : 输入相数（３相时为 3PH、单相时为 1PH）、输入电压、输入频率、输入电流 OUTPUT : 输出相数、输出额定容量、额定输出电压、输出频率范围、额定输出电流、过载能力 SER.No. : 制造编号
几乎不含有盐分。 （一年内在 0.01 mg/cm2 以下）
不会因为急剧的温度变化而结露。
1,000m 以下（注 3）
86～106 kPa
富士变频器说明书真实版
富士变频器说明书真实版富士变频器说明书→什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
变频调速是通过改变电机定子绕组供电的频率来达到调速的目的。
富士变频器5000p11说明书→1.变频器是干什么的？主要用于驱动交流电动机，让交流电机实现无极调速。
例如用于送风机，用变频器来调节电机转速的快慢，就能改变送风量的大小。
还有很多需要调速的场合，用变频器来调速既简单又节能。
2.高、中、低、压变频器是多少伏的？高压变频器是3KV、6KV或10KV的，如西门子罗宾康系列，安川的FSDrive-MV1S系列。
中压变频器是660V 或1140V的，如ABB的AC5000，丹佛斯的FC200。
低压变频器是220V或380V的，如丹佛斯的FC102，FC360，FC51，西门子的MM440，V20。
■富士变频器说明书→变频器广泛应用对电力系统的影响？变频器产生谐波变频器根据有无中间直流环节来分，可以分为交交变频器和交直交变频器，在交直交变频器中，按中间直流滤波环节的不同，可分为电压源型和电流源型。
变频器逆变环节往往采用正弦脉宽调制法（SPWM）法，其输出部分线电压是正弦脉宽、幅值相等的窄矩形波，其三相的相电压是阶梯波，如图4所示，其非线性是由SPWM 脉宽调制的性质所定的；电流波形和载波频率比有关，载波频率比越高，越接近正弦波，波形中会含有和载波频率相关的高次谐波，高次谐波电流对负载直接干扰，还会通过电缆向空间辐射，干扰邻近电气设备。

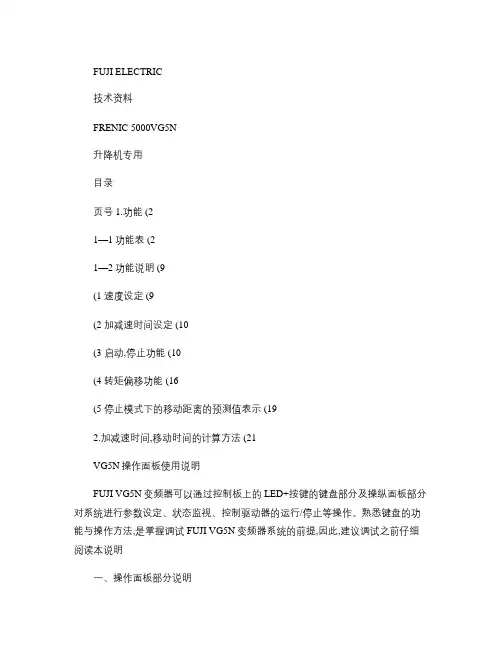

富士VG5N变频器参数及操作面板说明书(精)
